人教版九年级物理串并联电路中电压的规律
．
物理实验探究有七个步骤： （1）提出问题：并联电路中，各电灯两端的电压有什么关系？ （2）你的猜想是：并联电路中各电灯两端的电压相等；理由是：各个电灯并联在相同的两点 间． （3）设计实验：用电压表分别测量两个灯泡L1、L2以及电源两端的电压．所需的实验器材 有：电源、开关各一个、导线若干、电灯两个、电压表三个． （4）进行实验：按照电路图连接电路，进行实验测量，记录实验数据． （5）分析论证：用电压表分别测量出电灯两端的电压U1和U2，并进行比较，若两者相等， 即可得出猜想是正确的． （6）实验结论：两个灯泡L1、L2的电压和电源电压相等． （7）实验评估：小明只进行了一次测量，得出的结论偶然性的机会很大．为了使实验结论具 有普遍性，采用不同规格的小灯泡，重做上述实验． （8）实验问答：如果电源电压为3V，并联电路各支路两端的电压相等，灯L1的电压为3V， 灯L2的电压为3V． （9）测量电压时，并联电路各支路两端的电压相等，电压表要与被测电路并联． 故答案为：（2）并联电路中各电灯两端的电压相等；各个电灯并联在相同的两点间； （3）电路图如下图；电源、开关各一个、导线若干、电灯两个、电压表三个； （5）用电压表分别测量出电灯两端的电压U1和U2，并进行比较，若两者相等，即可得出猜 想是正确的； （7）采用不同规格的小灯泡，重做上述实验． （8）3；3；并联电路各支路两端的电压相等．
C、②或③ D、②或④
解：根据电路图可知，两个小灯泡串联、电压表V1测量的是灯泡L1两端的电压， 电压表V2测量到的总得电源电压，当两个电压表的示数相同时，说明电路中出 现了断路或短路． 再根据串联电路的特点，当小灯泡L1出现断路时，两个电压表有示数，且示数 相等，符合题意； 当小灯泡L2出现断路时，两个电压表都没有示数，不符合题意； 当小灯泡L1出现短路时，电压表V1没有示数，不符合题意； 当小灯泡L2出现短路时，两个电压表都有示数，且示数相等，符合题意． 故选B．
解：由图可知，两灯串联，电压表V2测电 源电压，电压表V1测灯L2两端的电压， ∴U=6V，U2=2.6V， ∵U=U1+U2， ∴U1=U-U2=6V-2.6V=3.4V． 即L1两端的电压为3.4V．
• 5.如图甲所示的电路，闭合开关后两只电压表的指针V1， 和V2的指针偏转角度相同，位置如图乙所示， （1）假如灯都正常发光，则原因是 _________ • 此时L1两端的电压是 ______V，L2两端的电压是 ______V． （2）假如是电路发生了故障，则是 L1灯丝断了 • 或 L2_______故障． •
题型练习一
•串联电路电压的 计算
1.如图所示的电路，当开关S闭合后，电压表V1 和V2的示数分别为10V和4V，则灯泡L2两端电 压为
分析：本题电路较为复杂，做题时可采用“先摘 除后复原”的方法来判定电压表在电路中的作 用．如图去掉电压表V1和V2，不难看出灯泡L1和 L2是串联关系．先复原电压表V1，可以看出V1并 联在电源两端，即V1是测量灯泡L1和L2组成串联 电路的总电压．再复原电压表V2，可以看出V2并 联在灯泡L1两端，是测量灯泡L1两端的电压．
6.如图，当开关S闭合后，电压表V1的示数为12V，电压 表V2的示数为 4V，那么灯L1两端的电压为（ ）
解：由图可知，灯泡L1与L2是串联， 电压表V1测总电压，V2测L2电压， 根据串联电路电压规律U=U1+U2，得 U1=U-U2=12V-4V=8V．
7.如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1 和V2的示数分别如图所示．则V1用的量程是______V，V2用的量程 是______V，小灯泡L1上的电压是_________V
2.如图所示电路中，电源电压不变，闭合开关后， 电压表V1的示数为9伏，电压表V2的示数为3.8 伏，则灯L1两端的电压为____V，则灯L2两端 的电压为______V，则电源的电压为______V．
解：从电路图可以看出V1测量的是L1两端的 电压U1，V2测量的是L2两端的电压U2，从 题意知道：U1=9V，U2=3.8V， 所以电路中的总电压为： U=U1+U2=9V+3.8V=12.8V； 故答案为：9，3.8，12.8．
串、并联电路中电流的规律
复习课
• • • • •
学习目标： （一）知识与技能目标： 1.熟练掌握串并联电路中电压的规律 2.会运用电压表分析判断电路故障 3.体会物理探究题的研究方法和步骤
• （二）情感态度与价值观目标： • 培养严谨的科学态度与协作精神
• 知识点（1）串联电路中电压的规律 • 串联电路两端的总电压等于各部分电路两 端的电压之和，即U=U1+U2+…… • 知识点（2）并联电路中电压的规律 • 并联电路中总电压等于各支路两端的电压， 即U=U1=U2=……
解：由电路图可知，三只灯泡是串联在电路中的，电压表V1测的是 灯泡L1，L2的总电压，电压表V2测的是灯泡L2，L3两端的总电压； 已知电源电压为12V，根据电路的总电压等于各支路电压之和的规 律可知， 灯泡L3两端电压U3=U-V1=12V-7.5V=4.5V； 灯泡L1两端电压U1=U-V2=12V-9V=3V； 灯泡L2两端电压U2=U-V1-V3=12V-3V-4.5V=4.5V； 故答案为：（1）3V；（2）4.5V．
11.电灯L1与L2并联后接在一电源上，发现L1比L2亮，则关 于L1与L2两端电压的大 小关系，下列说法中正确的是( ） A 灯L1两端的电压大 B 灯L2两端的电压大 C 灯L1与灯L2两端的电压一样大 D 无法确定
题型练习三
•故障判断分析
12.如图所示电路中，当开关S闭合后，发现电压表V1和V2的示数 相同，则下列故障中①灯L1的灯丝断了，②灯L1两端接线柱短路， ③灯L2的灯丝断了，④灯L2两端接线柱短路，以上故障可能的是 （） A:①或③ B、①或④
题型练习四
•实验与探究
李程同学准备了两只相同的灯泡L1、L2和其它一些实验器材．想探究 串联电路电压的规律，于是他 【猜想】：串联电路中各用电器两端的电压相等，总电压等于各部分电 压之和． 【进行试验】：（1）按如图所示的电路图连接电路；
（2）闭合开关，用电压表分别测出AB、BC、AC间电压，并记录在表 格中
1.4V 1.4V 2.8V
．
解:（1）串联电路中的电压规律为：串联电路的总电压等于各部分 电压之和 （2）从表中可以得出，UAB=1.4V，UBC=1.4V， 并且加起来等于总电压UAC=2.8V，故相符； 通过比较实验结果和规律我们可以看到，这个实验的不足之处是： ①选择的相同的小灯泡做实验，不具有一般性，应该换用不同的小 灯泡再次进行实验； ②本实验只进行了一次测量，实验数据过于单一，实验结论的总结 依据不充分． 故答案为：（1）串联电路的总电压等于各部分电压之和； （2）相符； ①选择的相同的小灯泡做实验，不具有一般性，应该换用不同的小 灯泡再次进行实验； ②本实验只进行了一次测量，实验数据过于单一，实验结论的总结 依据不充分．
3.如图所示，闭合开关S后，电压表V1、V2示数 分别是6V和2V，此时L2两端电压为（ ）
解：6V由电路图可知，两个灯泡是串联的， 电压表V1测的是电源电压，电压表V2测的是 灯泡L1两端的电压，所以灯泡L2两端电压等 于电源电压减去灯泡L1两端的电压，即U=6V2V=4V；
4.如右图所示的电路中，开关S闭合后，电压表 V1、V2的示数分别为2.6V、6V，则灯L1的电压 为（ ）
题型练习二
•并联电路电压的 计算
9.如图是利用电压表测量并联电路电压的三种接法，下列说法 正确的是（ ） A、（a）（b）的测量结果之和等于（c）的测量结果 B、三种接法的测量结果是一样的 C、三种接法的测量结果都不相同 D、只有（a）、（b）两种接法的测量结果相同
• 10.在图中，通过电灯L1的电流是0.44A，通过电灯L2的 电流是0.56A，那么干路中的电流和两盏灯两端的电压关 系分别是（ ） • A、1A,U1=U2 B 0.44A,U1<U2 C 0.56A,U1>U2 D 0.12A,U1=U2
【分析与论证】（1）在物理学中，串联电路电压的规律（用文字叙述） 是： ___________________________________________． （2）分析实验数据得出的结论与他的猜想 ____________（填“相符”或“不相符”）． 【评估】这个实验的不足之处是： AB间 BC间 AC间 （ 1） 电压 电压 电压 （ 2）
13.如图所示，闭合开关S后，两个灯泡都不发光．为查找电路故 障，把电压表并联在L1两端，闭合开关后电压表无示数，把电压 表并联在L2两端，闭合开关后电压表有示数（接近电源两端电 压），由此可知到断路的部位是 _________两点之间（填图中的字母）．
解：两个电灯是串联，两个灯泡都不发光，可能是发生了断路； 把电压表并联在L1两端，闭合开关后电压表无示数，说明L1被短 路或其他部位断路； 把电压表并联在L2两端，闭合开关后电压表有示数（且接近电源 电压），说明L2发生了断路，其他部位连接完好． 综合上述两种情况，可判断是灯L2处发生了断路； 故答案为：cd．
．
（7）实验评估：上述实验中，小明只进行了一次测量，得出的结论偶然性的机会很 大______________________________________ （8）实验问答：如果电源电压为3V，那么根据探究的结论，灯L1的电压为_______， 灯L2的电压为__________结合实验结论分析：测量电压时，电压表为什么要与被测电 路并联
解：V1的示数应大于V2的示数，观察图中两 电压表的示数，可知V1应选择0～15V的量程， 读数为6V， V2应选择0～3V的量程，读数为2.5V．L1两 端的电压为两电压表示数之差，既：6V2.5V=3.5V． 答：0～15，0～3，3.5V
8.如图所示电路，当S闭合时，电压表V1示数为7.5V，电 压表V2的示数为9V，若电源电压为12V，则L1，L2两端 电压分别为_______V和______V．
串并联电路中电压的规律人教物理九年级PPT课件
课堂检测
16.2 串、并联电路中电压的规律/
②在测L2两端的电压时，小明同学为了节省实 验时间，建议采用以下方法：
电压表所接的B接点不动，只 断开A接点，并改接到C接点 上。同组同学认为他的方法不 能测出L2两端的电压，原因是电压表的正负接线柱接反
课堂检测
16.2 串、并联电路中电压的规律/
（2）小华组同学在实验中使用两个规格相同的灯
电 压 规 律
串联电路中电源电压 等于各用电器两端电
压之和
表
达
U=U1+U2+……
式
并联电路
并联电路中电源两端电 压与各支路用电器两端
的电压相等
U=U1=U2=……
感谢您的聆听
压是___3___V,灯L2两端的
L1
L2
电压是___5____V。
V
S
课堂检测
16.2 串、并联电路中电压的规律/
4.在探究“串联电路电压的规律”实验中： (1)要用电压表测灯L2两端的电压，连接电路如图甲所示。图中 只有一根导线连错了，请你在连错的导线上划“×”，并用铅 笔画线表示导线将电路连接正确。
表达式：U=U1+U2+……
巩固练习
16.2 串、并联电路中电压的规律/
连接中考
例 如图所示，在探究“串联电路电压的关系”时，
闭合开关S后，电压表V1的示数
是2.5V，V2的示数是3.8V，则电
压表V3的示数是（ D ）
A．1.3V
B．2.5V
C．3.8V
D．6.3V
探究新知
16.2 串、并联电路中电压的规律/
(2)改正电路后，闭合开关。如图乙所示，电压表的示数为 _1_._2___V，若电源电压为3 V，则灯L1两端的电压是__1_.8___V.
人教版九年级物理第十六章16·2《串、并联电路中电压的规律》教案
人教版九年级物理第十六章16·2《串、并联电路中电压的规律》教案作为一名经验丰富的幼儿园教师，我始终坚信，每个孩子都是独一无二的，他们都有自己的兴趣和潜能。
我的设计意图是通过一系列富有创意和趣味性的活动，让孩子们在轻松愉快的氛围中感受物理的魅力，培养他们的观察力、动手能力和创新能力。
本节课的教学目标是让幼儿了解串、并联电路的基本概念，掌握电路中电压的规律，并能够运用所学知识解决实际问题。
在教学过程中，我将注重培养幼儿的实践操作能力，让他们在动手实践中掌握知识。
教学难点与重点在于帮助幼儿理解串、并联电路中电压的规律，并能够运用这一规律解决实际问题。
为了达到这一目标，我准备了丰富的教具和学具，包括电路图、电压表、小灯泡、电阻等。
第一步：实践情景引入。
我会给孩子们展示一个简单的电路，让他们观察电压表的读数，引发他们对电路中电压的好奇心。
第二步：讲解串、并联电路的基本概念。
我会用生动的图片和实物道具，向孩子们讲解串、并联电路的定义和特点，让他们在直观的感受中理解电路的原理。
第三步：分组实践。
我会将孩子们分成若干小组，每组配备一套电路实验器材。
在实验过程中，孩子们需要根据电路图连接电路，观察电压表的读数，并记录下来。
第五步：课后反思及拓展延伸。
我会鼓励孩子们谈谈自己在实验过程中的心得体会，让他们反思自己的操作是否正确，并尝试用所学知识解决实际问题。
在本次活动中，我会密切关注每个孩子的学习进度，针对他们的实际情况进行个别辅导。
对于活动重难点，我会通过反复讲解、示范和引导，帮助孩子逐步克服困难，掌握知识。
通过本节课的教学，我希望孩子们能够掌握串、并联电路中电压的规律，培养他们的观察力、动手能力和创新能力。
更重要的是，让他们在轻松愉快的氛围中感受物理的魅力，激发他们对科学的热爱和探索精神。
重点和难点解析：在本次教学活动中，我认为有几个重点和难点需要特别关注。
实践情景引入环节中的观察电压表读数是一个重要的细节。
[人教版]九年级物理+16.2 串、并联电路中电压的规律 【解析版】
![[人教版]九年级物理+16.2 串、并联电路中电压的规律 【解析版】](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/6b4e52f2fc0a79563c1ec5da50e2524de518d086.webp)
第2节串、并联电路中电压的规律一、串联电路中电压的规律1．用如图所示电路探究串联电路的电压规律，下列说法正确的是（）A．电压表不能直接测量电源电压B．若测量L2两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接b点C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了减小误差【答案】B【详解】A．电压表可以直接并联在电源两端，测量电源电压，故A错误；B．根据电压表的使用方法：电流必须从电压表的“＋”接线柱流进，从“-”接线柱流出；要测量L2两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接b点，故B正确；C．本实验的结论为：在串联电路中，电源电压等于各部分电路两端电压之和，故C错误；D．多次测量的目的是使结论具有普遍性，避免偶然性，不是减小误差，故D错误。
故选B。
2．如图甲所示电路中，电源电压为5V，电压表的示数如图乙所示，则灯L1两端的电压为（）A．2.4V B．5V C．12V D．2.6V【答案】D【详解】由电路图可知，灯泡L1、L2串联，电压表测量L2两端电压；由图乙可知，电压表的量程为0～3V，分度值为0.1V，示数为2.4V；因串联电路两端电压等于各部分电压之和，所以灯L1两端的电压U1=U-U2=5V-2.4V=2.6V故ABC不符合题意，D符合题意。
故选D。
3．如图所示，为电学实验探究的一个实验装置，利用此装置可以探究的物理问题是（）A．串联电路中，各处电流有什么关系？B．并联电路各支路两端的电压有什么关系？C．并联电路中，干路电流与各支路电流有什么关系？D．串联电路两端的电压与各部分电路两端的电压有什么关系？【答案】D【详解】AC．根据电路连接情况可知此时电路中2个灯泡是串联，且电路中只有一个电压表，没有电流表，故无法探究电流的情况，故AC不符合题意；BD．根据电路连接情况可知此时电路中2个灯泡是串联，且电路中只有一个电压表，只要将电压表分别测量两个灯泡两端的电压和两个电灯泡两端总电压即可探究串联电路两端的电压与各部分电路两端的电压关系，故B不符合题意，D符合题意。
初中物理(人教版)九年级全一册第十六章第2节串并联电路中电压规律

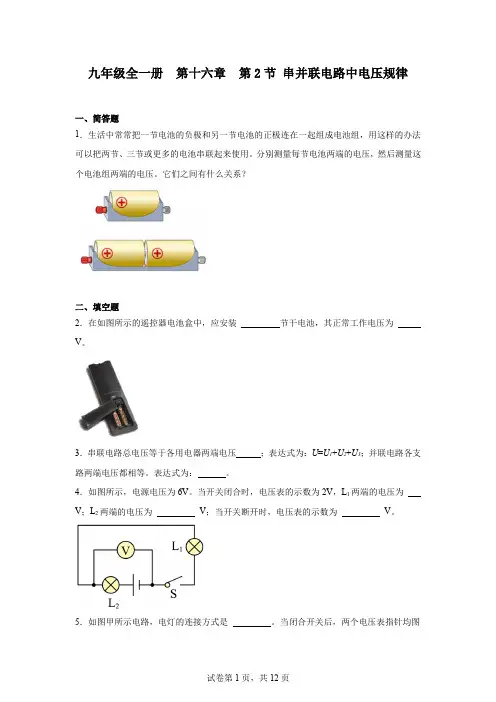

九年级全一册第十六章第2节串并联电路中电压规律一、简答题1．生活中常常把一节电池的负极和另一节电池的正极连在一起组成电池组，用这样的办法可以把两节、三节或更多的电池串联起来使用。
分别测量每节电池两端的电压，然后测量这个电池组两端的电压。
它们之间有什么关系？二、填空题2．在如图所示的遥控器电池盒中，应安装节干电池，其正常工作电压为V。
3．串联电路总电压等于各用电器两端电压；表达式为：U=U1+U2+U3；并联电路各支路两端电压都相等。
表达式为：。
4．如图所示，电源电压为6V。
当开关闭合时，电压表的示数为2V，L1两端的电压为V；L2两端的电压为V；当开关断开时，电压表的示数为V。
5．如图甲所示电路，电灯的连接方式是。
当闭合开关后，两个电压表指针均图乙所示，则灯L1两端的电压为V，灯L2两端的电压为V。
三、实验题6．小芳在“探究串联电路电压特点”的实验中，连接好的实物电路如图甲所示，请你协助完成：（1）如图甲所示，此时测的是的电压；（L1、L2、电源电压）（2）在某次测量时，电压表的示数如图乙所示，此时灯两端的电压为V；（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了（选填“短路”或“开路”）；（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法测出灯L2的电压，（能或不能）理由是；（5）实验后得出串联电路中电压间的规律是（用文字描述）。
