直螺纹钢筋接头施工工艺
钢筋直螺纹连接施工方案
钢筋直螺纹连接施工方案钢筋直螺纹连接施工方案钢筋直螺纹连接施工是钢筋连接中常用的一种方式，可以实现钢筋的牢固连接，提高混凝土结构的安全性和稳定性。
下面将从施工工艺、施工步骤等方面进行具体的分析和解读。
一、施工工艺：1.预处理：对连接端的钢筋进行清理和修剪，去除表面的污物和锈蚀，确保钢筋表面光洁。
2.制作螺纹：使用螺纹切割机对钢筋连接端进行螺纹加工，确保螺纹的准确度和一致性。
3.涂抹润滑剂：在螺纹连接端涂抹螺纹润滑剂，减少螺纹之间的摩擦，方便螺纹的插入和连接。
4.连接螺纹：将有螺纹的钢筋插入到另一根钢筋的螺纹孔中，旋转钢筋使其螺纹紧密结合。
二、施工步骤：1.准备工作：准备好所需的工具和材料，包括螺纹切割机、刷子、润滑剂等。
2.测量和标记：根据设计要求，对钢筋进行测量和标记，确定连接的位置和长度。
3.清理钢筋：使用刷子和清洁剂对钢筋进行清洁，去除表面的污物和锈蚀，保证连接的牢固度。
4.切割螺纹：使用螺纹切割机对钢筋连接端进行螺纹的切割，确保螺纹的长度和形状符合要求。
5.涂抹润滑剂：使用刷子将螺纹润滑剂均匀地涂抹在连接端的螺纹表面，确保连接时的顺畅性和插入度。
6.连接螺纹：将有螺纹的钢筋慢慢插入到另一根钢筋的螺纹孔中，旋转钢筋使其螺纹紧密结合，直至连接完全。
7.验收和整理：连接完成后，对连接部位进行验收，检查连接的牢固性和一致性，整理工具和清理工作现场。
通过以上的施工工艺和施工步骤，钢筋直螺纹连接施工可以保证连接的牢固性和稳定性，提高混凝土结构的安全性和可靠性。
但在施工过程中需要注意以下几点：1.保持设备的正常运行和维修。
螺纹切割机、润滑剂等工具应保持良好的工作状态，定期检查和维修，保证施工过程的连续性和正常性。
2.严格控制施工质量和安全。
施工前应仔细查看施工图纸和规范要求，确保连接的位置、长度、角度等达到设计要求，提前做好安全预警和施工控制。
3.注意螺纹连接的插入度。
螺纹连接时应注意插入的深度和方向，不得有偏差和失误，以免影响连接的牢固性和稳定性。
钢筋直螺纹连接施工工艺
5、直螺纹机械连接接头的检验
• 连接套必须有合格证，包装袋标志应清楚，产
品型号、规格、数量应与包装箱标志相符，与 工程所需相符。
• 丝头质量标准：
外观：钢筋丝头螺纹饱满，光滑。
螺纹直径质量要求：丝高、丝深、螺纹间距满足 要求。
丝头长度：用长度卡板测量，以丝头端面最高点 至钢筋纵肋上最后一个划痕应在卡板相应两刻 线之间。
• 丝头尺寸调定:
根据加工钢筋直径用相应规格的调丝棒,放 入三滚丝轮之间固定,收剥肋刀片，使调丝棒与 顶芯棒在轴线同心，然后调试好刀片，抽出调 丝棒和顶芯棒，固定滚丝轮螺丝，试车。根据 JGJ107—2003通用标准，卡尺测量套出丝头的 螺距、内径、长度，如不符合行业标准继续调 试，符合行业标准之后，进行正式生产。
检合格的丝头进行的抽样检验。
• 存放待用：按规格型号及类型进行分类码放。
3、钢筋连接
• 工艺流程：
钢筋就位→拧下钢筋保护帽→接头拧紧→ 作标记→施工检验
操作要点：
• 钢筋就位：将丝头检验合格的钢筋（丝
扣干净、完好无损）搬运至待连接处。
• 接头拧紧：接头的连接用普通扳手，用
力矩扳手进行检验,所有接头必检，将两 个钢筋丝头在套筒中间位置相互顶紧， 接头拧紧力矩应符合下表规定。力矩扳 手的精度为±5%。
1、施工准备
• 凡参与接头施工的操作工人、技术管理和质量
管理人员应参加技术规程培训，操作工人应经 考核合格后持证上岗。
• 连接套筒应有出厂合格证，其形式规格应与包
箱标志相符，与本工程要求相符，有明显的规 格标记，连接丝套筒应分类包装存放，不得混 淆和锈蚀。
• 施工机具：套丝机、量规、游标卡尺、力矩扳
套丝机 切削加工 时，对刀 具的要求 高，加工 后的丝牙 外观清晰， 螺牙完整。
钢筋机械连接操作工艺(镦粗直螺纹连接)
钢筋机械连接操作工艺（镦粗直螺纹连接）一、施工前准备工作验收1、套筒与锁母：宜使用优质碳素结构钢或合金结构钢，应有供货单位质量保证书。
2、主要机具：镦粗机、套丝机、管钳扳手等。
3、凡从事带肋钢筋螺纹连接工作的工人必须经过技术培训，持证上岗，班组成员相对固定。
4、作业场地应有安全防护措施，加强劳动保护，防止发生触电、机械损伤等事故。
二、操作工艺1、工艺过程：钢筋下料→端头镦粗→钢筋套丝→对接钢筋2、工艺流程：下料→冷镦扩粗→套丝→抽检10%用螺纹规检查→戴塑料帽→分类堆放→运至现场备用→用套筒对接钢筋用扳手拧紧定位→检查套筒两端外露丝扣不超过一个完整扣→现场抽检和记录3、钢筋下料：钢筋下料可用砂轮切割机、带锯床、专用锯片铣割机、气割或高质量切断机下料。
要求钢筋切割端面垂直于钢筋轴线，端头不准挠曲，不得有马蹄形。
4、端头镦粗：镦粗前镦粗机应先退回零位，再把钢筋从前端插入、顶紧，钢筋轴线一定要与镦粗机模具中心线保持一致，严禁夹偏，损坏模具。
开始为油压泵上压，压力应随着钢筋规格与批号先做几根实验后决定。
若镦粗机基圆没达到要求，必须切去重镦，不许二次镦粗。
镦粗机的镦粗量和镦粗缩短量见下表。
镦粗量和镦粗缩短量表5、钢筋套丝：钢筋镦粗完成后，即可进行套丝。
把钢筋从套丝机的前端插入套丝孔，夹紧。
打开电源，使套丝机转动。
扳动扳手使钢筋紧顶套丝孔进行套丝。
对于加工的丝头，要求必须逐个目测检查，并用止规检查，并做好检验记录。
检查合格的丝头，立即将其一端套上同规格塑料保护帽，另一端则连接上同规格的连接套筒，存放整齐备用。
6、钢筋连接（1）钢筋连接之前，先回收丝头上的塑料保护帽和套筒端头的塑料密封盖，并检查钢筋规格是否和连接套筒一致，检查螺纹丝扣是否完好无损、清洁。
如发现杂物或蚀要用铁刷清洗干净。
（2）把装好的连接套筒的一端钢筋拧到连接钢筋上，然后再用扳手拧紧钢筋接头，应使两个丝头在套筒中央位置相互顶紧。
（3）接头连接完成后，由质检人员分批检验，检验方式为：目测。
剥肋滚轧直螺纹钢筋接头施工工艺及质量检验
剥肋滚轧直螺纹钢筋接头施⼯⼯艺及质量检验剥肋滚轧直螺纹钢筋接头施⼯⼯艺及质量检验⼀、原理介绍滚轧直螺纹钢筋接头是利⽤直螺纹滚丝机将钢筋的端部剥肋后滚轧成直螺纹，将已⽣产好的套筒与之相连接，使被连接的两根钢筋在套筒的中⼼部位顶紧、锁住的⼀种连接⽅式。
滚轧直螺纹钢筋接头适⽤于钢筋混凝⼟结构中的直径为16～40mm Ⅱ、Ⅲ级钢筋的同径连接或异径连接。
⼆、连接套筒的规格、型式连接套筒采⽤⼯⼚定型产品.根据钢筋直径的不同,连接套筒有以下⼏种规格、型式。
表1套筒的规格表2 套筒的型式三、机具配臵施⼯现场需配备以下机具：直螺纹滚丝机、砂轮切割机、管钳或扳⼿。
四、材料要求1、连接钢筋必须为Ⅱ级钢筋（HRB335）或Ⅲ级钢筋（HRB400）。
2、使⽤的Ⅱ、Ⅲ级钢筋的质量应符合国家标准GB1499-91、GB13014-91的要求。
3、套筒宜使⽤碳素结构钢或合⾦结构钢，供货单位应提供质量合格证书。
五、施⼯⼯艺及⽅法（⼀）、⼯艺流程钢筋下料钢筋直螺纹丝头加⼯套筒连接（⼆）施⼯⽅法1、钢筋下料现场钢筋滚丝必须使⽤砂轮切割机下料，保证切⼝断⾯与钢筋轴线垂直，要求钢筋连接端部不能有马蹄形或翘曲。
严禁⽤冲切或⽓割下料。
2、钢筋直螺纹丝头加⼯⑴现场搭设钢筋⽀架，将滚丝机放在钢筋⽀架的⼀端，使架⼦上钢筋的轴线与滚丝机的轴线保持⼀致。
⑵检查电源、电器是否安全正常，按滚丝机使⽤说明书给滚丝机注油、注切割液，并检查滚丝机的转向。
⑶将下料好的钢筋抬上⽀架，并将钢筋放在滚丝机钳槽中夹紧，锁定，以防⽌在加⼯钢筋过程中松动。
⑷钢筋夹紧后，启动冷却泵，待冷却液流出后再进⾏滚轧加⼯。
开始滚轧时，操作⽤⼒要轻，缓慢进给，防⽌钢筋损伤剥肋⼑和滚丝轮。
⑸对丝扣进⾏检查，检查合格后⽅可继续⽣产。
丝头的规格和剥肋尺⼨按表3控制：表3丝头规格和剥肋尺⼨表⑹将滚轧好的丝头⽤⽣产⼚提供的连接套筒检查，套筒旋⼊后应松紧适度，保证良好配合，做到⽛形饱满，⽆裂痕，⽆断⽛。
钢筋直螺纹连接作业指导书
目录1.目旳 ............................................................. 错误!未定义书签。
2.编制根据 ......................................................... 错误!未定义书签。
3.合用范围 ......................................................... 错误!未定义书签。
4.技术准备 ......................................................... 错误!未定义书签。
5.人员组织 ......................................................... 错误!未定义书签。
劳动力组织记录表 ................................................... 错误!未定义书签。
6.材料规定 ......................................................... 错误!未定义书签。
7.机具配置 ......................................................... 错误!未定义书签。
7.1钢筋剥肋滚压直螺纹机.......................................... 错误!未定义书签。
7.2限位挡铁..................................................... 错误!未定义书签。
7.3螺纹环规..................................................... 错误!未定义书签。
7.4力矩扳手..................................................... 错误!未定义书签。
钢筋直螺纹工艺评定

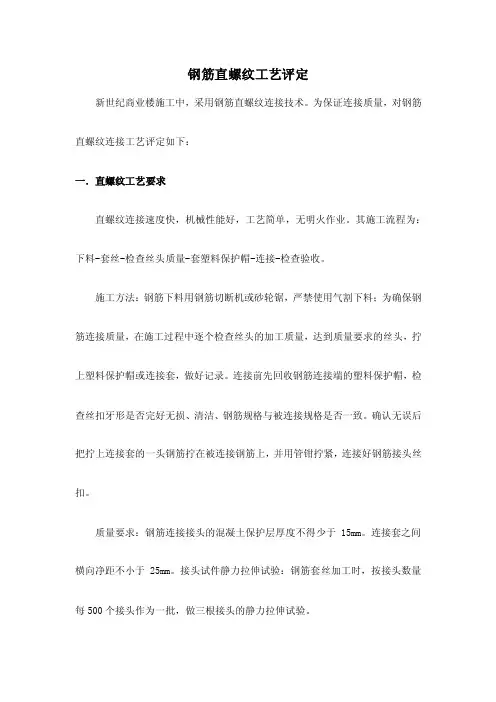

钢筋直螺纹工艺评定新世纪商业楼施工中，采用钢筋直螺纹连接技术。
为保证连接质量，对钢筋直螺纹连接工艺评定如下：一．直螺纹工艺要求直螺纹连接速度快，机械性能好，工艺简单，无明火作业。
其施工流程为：下料-套丝-检查丝头质量-套塑料保护帽-连接-检查验收。
施工方法：钢筋下料用钢筋切断机或砂轮锯，严禁使用气割下料；为确保钢筋连接质量，在施工过程中逐个检查丝头的加工质量，达到质量要求的丝头，拧上塑料保护帽或连接套，做好记录。
连接前先回收钢筋连接端的塑料保护帽，检查丝扣牙形是否完好无损、清洁、钢筋规格与被连接规格是否一致。
确认无误后把拧上连接套的一头钢筋拧在被连接钢筋上，并用管钳拧紧，连接好钢筋接头丝扣。
质量要求：钢筋连接接头的混凝土保护层厚度不得少于15mm。
连接套之间横向净距不小于25mm。
接头试件静力拉伸试验：钢筋套丝加工时，按接头数量每500个接头作为一批，做三根接头的静力拉伸试验。
二．直螺纹施工机具施工机具为：切割机、套丝机、普通扳手、量规。
三．直螺纹取样复试结果合格，见附件。
四．直螺纹施工工艺评价结果本工艺施工可达到设计要求，可采用与本工程中。
钢筋电渣压力焊连接工艺电渣压力焊连接工艺简介：Ⅰ工作原理钢筋电渣压力焊是将两钢筋安放成竖向对接形式，利用焊接电流通过两钢筋间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种压焊方法。
电渣压力焊的焊接过程包括四个阶段：引弧过程、电弧过程、电渣过程和顶压过程。
焊接开始时，首先在上、下两钢筋端面之间引燃电弧，使电弧周围焊剂熔化形成空穴；随之焊接电弧在两钢筋之间燃烧，电弧热将两钢筋端部熔化，熔化的金属形成熔池，熔融的焊剂形成熔渣（渣池），覆盖于熔池之上，此时，随着电弧的燃烧，上、下两钢筋羰部逐渐熔化，将上钢筋不断下送，以保持电弧的稳定，继续电弧过程；随电弧过程的延续，两钢筋端部熔化量增加，熔池和渣池加深，待达到一定深度时，加快上钢筋的下送速度，使其端部直接与渣池接触，这时，电弧熄灭而变电弧过程为电渣过程；待电渣过程产生的电阻热上、下两钢筋的端部达到全截面均匀加热的时候，迅速将上钢筋向下顶压，挤出全部熔渣和液态金属，随即切断焊接电源，完成了焊接工作。
钢筋直螺纹连接方法
钢筋直螺纹连接方法一、操作工艺直螺纹接头是先在施工现场或钢筋加工场用钢筋镦粗机、钢筋切断机、钢筋攻丝机，按钢筋下料单把钢筋的连接端头加工成直螺纹，然后通过直螺纹导向器，用扳手把钢筋和连接套拧紧在一起。
1、钢筋加工下料→钢筋切平头→钢筋镦粗→套丝→用牙形规检查套丝质量→用卡规检查套丝头质量→用直角测量镦粗长度、攻丝长度→做接头试件静力拉伸试验→接头试件合格后做钢筋连接准备工作→实验室做出接头试件试验报告→在钢筋两连接段分别拧上塑料保护帽和按规定的力矩值拧上连接套，以保护直螺纹和方便连接施工→存放备用→用卡规抽检丝头直径，用牙形规抽检丝头牙形。
加工质量合格后填写抽检记录，对不合格的丝头要重新加工。
2、钢筋安装搭设钢筋绑扎架(梁内钢筋)→钢筋就位→回收待连接钢筋上的密封帽和连接套→用手拧上钢筋→拧紧钢筋接头，当两端钢筋按旋合长度接触时外露丝扣不超过1圈即可→质检人员验收钢筋连接质量→作好钢筋接头的抽检记录→填好钢筋接头隐检记录二、主要施工方法根据待接钢筋转动的难易情况，现场可分别采用以下四种连接方法：1、连接钢筋易于转动的情况：先将导向连接器旋入已安装固定好的钢筋一端螺纹处，再旋入另一端的连接钢筋，最后用扳手拧紧。
2、连接钢筋又长又重难于转动的情况：此时连接钢筋端部应加长螺纹，先将导向连接器旋入连接钢筋上，直至加长螺纹的尽头，再反向旋入固定钢筋。
3、两侧钢筋均不能转动的情况：先将锁紧螺母(构造上相当于1/5∽1/4导向连接器套筒长)和套筒全长旋入有加长螺纹一侧的钢筋上，然后将两侧钢筋对接，反向旋转导向连接器套筒，套住另一端钢筋，最后反向旋转锁紧螺母并锁紧套筒。
4、连接钢筋不允许旋转但可以直线移动的情况：组装时只需旋转导向连接器套筒即可。
三、质量标准1、原材料（1）本工程直螺纹导向钢筋连接器，采用30∽40#优质碳素钢。
（2）加工螺纹用冷却液必须用水渗性切削冷却润滑液，不准用机油润滑。
（3）导向连接器的加工截面应与轴线垂直，端头不得翘曲，其内螺纹必须与标准螺纹规格相吻合。
钢筋“直螺纹”机械连接施工
（三）、材质要求钢筋滚轧直螺纹连接套筒须有产品合格证、明显的规格标志及等级标志。
本工程所用连接套筒的规格主要有Φ16、Φ18、Φ20、Φ22、Φ25四种，力学性能均为A级，其接头的抗拉强度须达到或超过钢筋母材抗拉强度标准值，并具备高延性及反复拉压性能。
（四）、施工方法（1）、现场准备a、为确保钢筋螺纹丝头的加工质量，凡从事钢筋滚轧直螺纹加工工作的人员必须经过专业技术培训，经考核合格后持证上岗。
班组成员应相对固定；b、根据现场特点，本工程钢筋滚轧直螺纹等强连接的端头螺纹均在场外预制，现场连接安装。
所有钢筋丝头的加工均在钢筋加工场地完成。
C、GGZ-40型钢筋直螺纹滚轧机应与放置在支架上待加工的钢筋中心线保持在同一直线，且标高一致。
（2）、工艺流程施工准备---钢筋下料---滚丝---上塑料保护套---拧连接套筒（与下端钢筋连接）---拧紧连接套筒（与上根钢筋连接）---质量检验---绑扎钢筋骨架。
1、钢筋下料钢筋下料不得用电焊、气割等加热方法切断，可用砂轮切割机切断。
要求钢筋切割端面垂直于钢筋轴线，否则应调整机器，直至符合要求。
钢筋端头不准挠曲，不得有马蹄形。
2、钢筋滚丝钢筋滚丝在GGZ-40型钢筋直螺纹滚轧机上进行。
钢筋滚丝时必须使用水溶性切削冷却润滑液，不准使用油性切割液或机油润滑液，不准不加润滑液直接滚丝。
每台钢筋直螺纹滚轧机每班可加工400-600个丝头。
钢筋滚丝时，直螺纹滚轧机上的滚丝器应与钢筋规格调整一致。
标准型钢筋丝头的螺纹加工长度参照下表进行：注：钢筋丝头加工完毕，应立即盖上塑料保护帽或拧上连接套筒，防止装卸钢筋时损坏丝头，影响连接质量。
3、丝头检验滚轧直螺纹钢筋机械连接技术现场质量控制的核心是丝头的加工质量，因此必须认真、仔细地检验。
丝头检验的要素包括：a、外观及外形质量检验，包括：钢筋丝头螺纹应饱满，螺纹大径低于螺纹中径的不完整扣，累计长度不得超过3个螺纹周长，钢筋丝头长度误差为2P（P为螺距）；b、螺纹尺寸检验：用专用检验环规，当钢筋丝头插入时，钢筋端面在环规缺口范围内，即为合格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二项钢筋机械连接技术——钢筋滚轧直螺纹连接施工工艺现代建筑主要采用钢筋混凝土结构体系。
如果说混凝土是建筑物的身体，那么钢筋则可以看成是建筑物的骨架，其重要性是不言而喻的。
随着建筑技术的迅猛发展，建筑物高度不断增加，结构形式也日益复杂，建筑物的钢筋用量动辄就要几千吨，甚至更多；另一方面，市场竞争日趋激烈，投资方从自身利益出发，需要投资回报周期尽可能缩短，这就要求施工方要将建筑物的施工工期尽量压缩。
工期紧，任务重，已经成为目前大多数项目部面临的一个重大难题。
就钢筋混凝土工程来说，作为施工阶段一项重要控制环节的钢筋工程，如果能够根据工程特点，综合考虑工期、进度、经济效益、施工难度等因素，选择适宜的钢筋施工方法，将直接影响到钢筋工程的进度，进而影响到诸如模板、混凝土等分部分项工程的进展，影响到整个工程的进度。
归根结底，选择适合于工程需要的钢筋施工方法，就必然为项目部最终获得良好的经济效益打下坚实的基础。
钢筋滚轧直螺纹连接技术是近几年兴起的一种钢筋施工方法，属于钢筋机械连接技术范围，目前已经在很多工程中得到了应用，并得到了比较好的效果。
我项目部目前所施工建设的福华大厦工程，其钢筋工程的主要施工方法就是采用这种机械连接技术。
现结合福华大厦工程就钢筋滚轧直螺纹连接技术的施工工艺进行介绍。
一、实例工程简介福华大厦工程位于北京市朝阳区，南临农展馆，北、东、西均为水碓子西小区（朝阳西小区）用地。
本工程采用全现浇钢筋混凝土框支剪力墙结构。
抗震按8度设防，基础采用筏板基础。
总建筑面积为53833.00M2，其中地下总面积10883.75M2，地下三层，地上二十二层。
地下一层、二层为车库及设备机房，地下三层为六级人防工程。
±0.00设在首层，室内外高差0.36M，首层层高5.5M，设备转换层层高2.2M，公寓层层高均为3.0M，地下一层层高为4.7M，地下二层与地下三层层高均为3.2M，屋顶为平屋顶，建筑物高度72.26M。
二、钢筋工程施工方法的选择本工程的施工难度在于工期紧张，施工量大。
甲方要求我项目部在100天内完成±0.00M以下全部结构的施工（包括人防出口及回填土）。
地下室各层顶板多为无梁楼盖，而基础底板、框架柱、梁以及剪力墙结构的主筋又多为大直径的热轧带肋钢筋。
如果采用传统的焊接方法进行施工，不但不能按规定工期完成施工任务，而且焊接方法本身就存在费工费料，增加工序等不利因素。
另外，施工现场场地狭小，不利于大量钢筋的码放。
基于以上原因，决定采用钢筋滚轧直螺纹连接技术，一方面可以加快施工进度，另一方面也可在一定程度上节约材料，降低工程成本。
结构工程中钢筋工程占主导地位。
按设计要求直径大于Φ22的主筋宜优先采用机械连接，并要求达到A级标准。
对于本工程来说，在综合考虑了工程的施工难点、工期进度要求和综合效益后，决定采用直螺纹连接技术：其中基础底板钢筋接头全部采用机械连接；框架柱主筋接头采用机械连接方式；梁柱主筋直径≥20mm应采用机械接头。
三、钢筋滚轧直螺纹连接施工工艺3.1材料：3.1.1连接套筒：45#优质碳素钢，套筒应有产品合格证，两端应有密封盖，套筒表面应有规格标记。
3.1.2钢筋：材质应符合《钢筋混凝土用热轧带肋钢筋》（GB1499），钢筋应先挑直再下料，切口断面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。
3.2机具：3.2.1钢筋滚轧直螺纹成型机：型号：GY-40，滚轧丝性能：φ20-φ32。
3.2.2量规：螺纹通、止规、长度规（φ20-φ32）。
3.2.3专用扳手3.2.4砂轮锯3.3作业条件：3.3.1连接套筒、钢筋等材料必须有合格证书，使用前，需经严格检验后方准使用，其性能必须符合材料要求。
3.3.2钢筋应先挑直再下料，切口断面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。
3.3.3施工前，应检查施工机具性能是否完好，保证施工机具齐全，工作性能良好。
3.3.4清除作业面上的杂物，为钢筋进行机械连接提供必要的操作空间。
3.3.5对从事钢筋滚轧直螺纹连接操作的施工人员，必须进行专业培训，经考核合格后方准上岗进行操作。
3.3.6不同规格的钢筋应分类码放，根据设计要求使用在相应的部位上。
3.4施工工艺及质量控制措施：3.4.1钢筋直螺纹加工：工艺流程：下料滚丝用螺纹环规检查丝头质量用长度规检查丝头长度做接头试件静拉力试验在钢筋两头分别拧上塑料保护接头试件合格后帽，保护丝扣防止碰伤；拧上即可做钢筋连接连接套并按要求拧紧。
准备工作存放备用试验室出据钢筋接头试验报告用螺纹环规及长度规抽检丝头质量，合格品填写抽检记录，不合格品要逐个返工。
3.4.1.1加工的钢筋直螺纹丝头的牙形、螺距等必须与连接套筒的牙形、螺距一致，且经配套的量规检测合格。
3.4.1.2钢筋丝头螺纹尺寸宜按《普通螺纹基本尺寸》（GB196-81）确定；公差应满足《普通螺纹公差与配合》（GB197-81）中6f精度要求。
3.4.1.3加工钢筋直螺纹时，应采用水溶性切削润滑液，不得用机油做润滑液或不加润滑液套丝。
3.4.1.4当出现不合格丝头时，应切去后重新加工，不得在不合格丝头上进行二次加工。
3.4.1.5操作工人应按以下要求逐个检查钢筋接头的外观质量:A.直螺纹丝头牙形检查：牙形饱满，无断牙、秃牙缺陷，且必须与螺纹通的牙形相吻合，牙形表面光滑的为合格；在长度规上量得的钢筋丝长度不超过允许误差。
B.螺纹丝扣的完整牙数不得小于下表规定数：表-1如果达不到表中规定的完整牙数，必须切掉重新滚丝。
C.钢筋丝头表面不得有严重的锈蚀，不得有损坏螺纹的磕伤。
3.4.1.6施工过程中接头的强度要求A.接头的抗拉强度达到或超过母材抗拉强度标准值，并具有高延性和反复拉压性能。
B.接头的抗拉强度实测值应大于0.9倍的钢筋实际抗拉强度。
3.4.1.7经自检合格的钢筋丝头，应由质检员随机抽样检验，以500个丝头为一验收批，随机抽检10%，并填写钢筋直螺纹加工检验记录。
如有一个丝头不合格，即应对该加工批全数检查，不合格丝头应重新加工，经再次检查合格后方可使用。
3.4.1.8已检查合格的丝头应加以保护，钢筋一端丝头应戴上保护帽，另一端可按规定的力矩值拧紧连接套筒，并按规格分类堆放整齐待用。
3.4.1.9钢筋丝头质量检查项目、检查方法及检查要求钢筋丝头质量检验的方法及要求表-23.4.2钢筋连接套筒：3.4.2.1连接套筒的种类A.标准型套筒：两端直径相同的右旋内螺纹套筒。
见图A.1B.正反丝扣型套筒：两端螺纹旋向相反的套筒。
见图A.2C.变径型套筒：两端直径不同的右旋内螺纹套筒。
见图A.3（GB196-81）确定；公差应满足《普通螺纹公差与配合》（GB197-81）中6f精度要求。
3.4.2.3钢筋连接套筒内不得存有杂物；两端应有防护端盖。
3.4.2.4钢筋连接套筒各部分尺寸应满足产品设计要求，套筒表面不得有裂纹，表面及内螺纹不得有严重的锈蚀。
3.4.2.5连接套筒的质量检查要求连接套筒的质量检查方法及要求表-33.4.3性能：滚轧直螺纹钢筋连接接头连接性能应符合《钢筋机械连接通用技术规程》（JGJ107—96）中A级接头的性能要求。
表-43.4.4钢筋连接：工艺流程：钢筋就位回收待连接钢筋上的密封盖和塑料保护帽用手拧上钢筋用专业扳手拧紧用油漆在已连接好的钢筋上作油漆标记质检员检验是否达到连接要求做构件抽检记录3.4.4.1连接钢筋时，钢筋规格和连接套筒的规格应一致，并确保钢筋和连接套筒的丝扣干净、完好无损。
3.4.4.2钢筋丝头螺纹有效丝扣长度应为1/2套筒长度，公差为±1P（P为螺距）。
3.4.4.3钢筋连接时必须用专用扳手拧紧，使两钢筋丝头在套筒中央位置相互顶紧。
连接好的钢筋接头应无一完整丝扣外露。
3.4.4.4专用扳手的精度为+5%，要求每半年用扭力仪检定一次。
3.4.4.5连接钢筋时，应对正轴线将钢筋拧入连接套筒，然后用专用扳手拧紧，不得超拧，拧紧后的接头应作上标记。
3.4.4.6接头型式及连接方法第二项：钢筋滚轧直螺纹连接施工工艺Page 13.4.4.7钢筋滚轧直螺纹连接实物照片第二项：钢筋滚轧直螺纹连接施工工艺Page 13.4.5接头应用：3.4.5.1滚轧直螺纹接头适用于要求充分发挥钢筋强度或对接头延性要求高的各类混凝土结构。
3.4.5.2滚轧直螺纹接头的混凝土保护层厚度宜满足现行国家规范《混凝土结构设计规范》中受力钢筋保护层最小厚度要求，且不得小于15mm。
3.4.5.3同一构件内同一截面受力钢筋的接头位置应相互错开，在任一接头中心至长度为钢筋直径的35倍的区段范围内，有接头的受力钢筋截面积占受力钢筋总截面面积的百分率应符第二项：钢筋滚轧直螺纹连接施工工艺Page 1合下列规定：A.受拉区的受力钢筋接头百分率不宜超过50%；B.在受拉区的钢筋受力小的部位，接头百分率可不受限制；C.接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50%。
D.受压区和装配式构件中钢筋受力较小部位，接头百分率可不受限制。
3.4.6钢筋连接接头施工现场检验与验收：3.4.6.1施工现场检验前，滚轧直螺纹钢筋连接技术的提供单位应向使用单位提交有效的型式检验报告。
3.4.6.2施工现场仅对接头试件进行单向拉伸强度试验，试验按《金属拉伸试验方法》（GB228-87）的有关规定进行。
3.4.6.3现场检验前应进行钢筋母材的抗拉强度试验，并符合有关标准的规定。
3.4.6.4随机抽取同规格接头数的10%进行外观检查，应满足钢筋与套筒的规格一致，接头丝扣无完整丝扣外露。
3.4.6.5按规定的抽检接头的连接质量，抽检数量：梁、柱构件按接头数的15%，且每个构件的接头抽验数不得少于一个接头；墙、板构件按各自接头数，每100个接头作为一个验收批，不足100个也作为一个验收批，每批抽检3个接头。
抽检的接头应全部合格，如有一个接头不合格，则该验收批接头应逐个检查，对查出的不合格接头应进行补强。
第二项：钢筋滚轧直螺纹连接施工工艺Page 13.4.6.6接头的现场检验按验收批进行，同一施工条件下的同一批材料的同等级、同规格接头，以500个为一个验收批进行检验与验收，不足500个也作为一个验收批。
3.4.6.7对接头的每一验收批，应在工程结构中随机截取3个试件作单向拉伸试验，要求3个试件的抗拉强度实测值与钢筋屈服强度标准值的比值大于 1.35，如有一根试件达不到要求，应取双倍试件做试验，全部合格后，方允许继续施工。
四、成品保护4.1连接套筒码放时应妥善保护，避免雨淋、沾污、遭受机械损伤或丢失。
套筒内不得有砂浆等杂物。
4.2钢筋丝头检验合格后应套上塑料保护帽，按规格分类堆放整齐，妥善保护，避免雨淋、沾污、遭受机械损伤，并应对钢筋丝头进行防锈处理。
