浅谈混凝土温度裂缝产生的原因及预防裂缝的措施
浅谈混凝土温度裂缝产生的原因及预防裂缝的措施
【摘要】通过多年的现场观察，通过查阅有关混凝土内部应力方面的专著，对混凝土温度裂缝产生的原因、现场混凝土温度的控制和预防裂缝的措施进行等进行阐述。
【关键词】混凝土；温度应力；裂缝；控制
混凝土在现代工程建设中占有重要地位。
而在今天，混凝土的裂缝较为普遍，在桥梁工程中裂缝几乎无所不在。
尽管我们在施工中采取各种措施，小心谨慎，但裂缝仍然时有出现。
究其原因，我们对混凝土温度应力的变化注意不够是其中之一。
在大体积混凝土中，温度应力及温度控制具有重要意义。
这主要是由于两方面的原因。
首先，在施工中混凝土常常出现温度裂缝，影响到结构的整体性和耐久性。
其次，在运转过程中，温度变化对结构的应力状态具有显著的不容忽视的影响。
我们遇到的主要是施工中的温度裂缝，因此本文仅对施工中混凝土裂缝的成因和处理措施做一探讨。
１．裂缝的原因
混凝土中产生裂缝有多种原因，主要是温度和湿度的变化，混凝土的脆性和不均匀性，以及结构不合理，原材料不合格(如碱骨料反应)，模板变形，基础不均匀沉降等。
混凝土硬化期间水泥放出大量水化热，内部温度不断上升，在表面引起拉应力。
后期在降温过程中，由于受到基础或老混凝上的约束，又会在混凝土内部出现拉应力。
气温的降低也会在混凝土表面引起很大的拉应力。
当这些拉应力超出混凝土的抗裂能力时，即会出现裂缝。
许多混凝土的内部湿度变化很小或变化较慢，但表面湿度可能变化较大或发生剧烈变化。
如养护不周，时干时湿，表面干缩形变受到内部混凝土的约束，也往往导致裂缝。
混凝土是一种脆性材料，抗拉强度是抗压强度的1／10左右，短期加荷时的极限拉伸变形只有(0.6～1.0)×104，长期加荷时的极限位伸变形也只有(1.2～2.0)×104由于原材料不均匀，水灰比不稳定，及运输和浇筑过程中的离析现象，在同一块混凝土中其抗拉强度又是不均匀的，存在着许多抗拉能力很低，易于出现裂缝的薄弱部位。
在钢筋混凝土中，拉应力主要是由钢筋承担，混凝土只是承受压应力。
在素混凝土内或钢筋混凝上的边缘部位如果结构内出现了拉应力，则须依靠混凝土自身承担。
一般设计中均要求不出现拉应力或者只出现很小的拉应力。
但是在施工中混凝土由最高温度冷却到运转时期的稳定温度，往往在混凝土内部引起相当大的拉应力。
有时温度应力可超过其它外荷载所引起的应力，因此掌握温度应力的变化规律对于进行合理的结构设计和施工极为重要。
2.温度应力的分析
根据温度应力的形成过程可分为以下三个阶段：
(1)早期：自浇筑混凝土开始至水泥放热基本结束，一般约30天。
这个阶段的两个特征，一是水泥放出大量的水化热，二是混凝上弹性模量的急剧变化。
由于弹性模量的变化，这一时期在混凝土内形成残余应力。
(2)中期：自水泥放热作用基本结束时起至混凝土冷却到稳定温度时止，这个时期中，温度应力主要是由于混凝土的冷却及外界气温变化所引起，这些应力与早期形成的残余应力相叠加，在此期间混凝土的弹性模量变化不大。
(3)晚期：混凝土完全冷却以后的运转时期。
温度应力主要是外界气温变化所引起，这些应力与前两种的残余应力相迭加。
根据温度应力引起的原因可分为两类：
(1)自生应力：边界上没有任何约束或完全静止的结构，如果内部温度是非线性分布的，由于结构本身互相约束而出现的温度应力。
例如，桥梁墩身，结构尺寸相对较大，混凝土冷却时表面温度低，内部温度高，在表面出现拉应力，在中间出现压应力。
(2)约束应力：结构的全部或部分边界受到外界的约束，不能自由变形而引起的应力。
如箱粱顶扳混凝土和护栏混凝土。
这两种温度应力往往和混凝土的干缩所引起的应力共同作用。
要想根据已知的温度准确分析出温度应力的分布、大小是一项比较复杂的工作。
在大多数情况下，需要依靠模型试验或数值计算。
混凝土的徐变使温度应力有相当大的松驰，计算温度应力时，必须考虑徐变的影响，具体计算这里就不再细述。
3.温度的控制和防止裂缝的措施
为了防止裂缝，减轻温度应力可以从控制温度和改善约束条件两个方面着手。
控制温度的措施如下：
(1)采用改善骨料级配，用于硬性混凝土，掺混合料，加引气剂或塑化剂等措施以减少混凝土中的水泥用量。
(2)拌合混凝土时加水或用水将碎石冷却以降低混凝土的浇筑温度。
(3)热天浇筑混凝土时减少浇筑厚度，利用浇筑层面散热。
(4)在混凝土中埋设水管，通人冷水降温。
(5)规定合理的拆模时间，气温骤降时进行表面保温，以免混凝士表面发生急剧的温度梯度。
(6)施工中长期暴露的混凝土浇筑块表面或薄壁结构，在寒冷季节采取保温措施。
改善约束条件的措施是：
(1)合理地分缝分块。
(2)避免基础过大起伏。
(3)合理的安排施工工序，避免过大的高差和侧面长期暴露。
此外，改善混凝土的性能，提高抗裂能力，加强养护，防止表面千缩，特别是保证混凝土的质量对防止裂缝是十分重要，应特别注意避免产生贯穿裂缝，出现后要恢复其结构的整体性是十分困难的，因此施工中应以预防贯穿性裂缝的发生为主。
在混凝土的施工中，为了提高模板的周转率，往往要求新浇筑的混凝土尽早拆模。
当混凝土温度高于气温时应适当考虑拆模时间，以免引起混凝土表面的早期裂缝。
新浇筑早期拆模，在表面引起很大的拉应力，出现“温度冲击”现象。
在混凝土浇筑初期，由于水化热的散发，表面引起相当大的拉应力，此时表面温度亦较气温为高，此时拆除模板，表面温度骤降，必然引起温度梯度，从而在表面附加一拉应力，与水化热应力迭加，再加上混凝土干缩，表面的拉应力达到很大的数值，就有导致裂缝的危险，但如果在拆除模板后及时在表面覆盖一轻型保温材料，如泡沫海棉等，对于防止混凝土表面产生过大的拉应力，具有显著的效果。
加筋对大体积混凝土的温度应力影响很小，因为大体积混凝土的含筋率极
低。
只是对一般钢筋混凝土有影响。
在温度不太高及应力低于屈服极限的条件下，钢的各项性能是稳定的，而与应力状态、时间及温度无关。
钢的线胀系数与混凝土线胀系数相差很小，在温度变化时两者间只发生很小的内应力。
由于钢的弹性模量为混凝土弹性模量的7～15倍，当内混凝土应力达到抗拉强度而开裂时，钢筋的应力将不超过100-200kg／cm2。
因此，在混凝土中想要利用钢筋来防止细小裂缝的出现很困难。
但加筋后结构内的裂缝一般就变得数目多、间距小、宽度与深度较小了。
而且如果钢筋的直径细而间距密时，对提高混凝土抗裂性的效果较好。
混凝土和钢筋混凝土结构的表面常常会发生细而浅的裂缝，其中大多数属于干缩裂缝。
虽然这种裂缝一般都较浅，但它对结构的强度和耐久性仍有一定的影响。
4.混凝土的早期养护
(1)防止混凝土内外温度差及混凝土表面梯度，防止表面裂缝。
(2)防止混凝土超冷，应该尽量设法使混凝土的施工期最低温度不低于混凝土使用期的稳定温度。
(3)防止老混凝土过冷，以减少新老混凝土间的约束。
混凝土的早期养护，主要目的在于保持适宜的温湿条件，以达到两个方面的效果，一方面使混凝土免受不利温、湿度变形的侵袭，防止有害的冷缩和干缩。
一方面使水泥水化作用顺利进行，以期达到设计的强度和抗裂能力。
适宜的温湿度条件是相互关联的。
混凝上的保温措施常常也有保湿的效果。
从理论上分析，新浇混凝土中所含水分完全可以满足水泥水化的要求而有余。
但由于蒸发等原因常引起水分损失，从而推迟或防碍水泥的水化，表面混凝土最容易而且直接受到这种不利影响。
因此混凝土浇筑后的最初几天是养护的关键时期，在施工中应切实重视起来。
5.结束语
以上对混凝土的施工温度与裂缝之间的关系进行了理论和实践上的初步探讨，虽然学术界对于混凝土裂缝的成因和计算方法有不同的理论，但对于具体的预防和改善措施意见还是比较统一，同时在实践中的应用效果也是比较好的，具体施工中要靠我们多观察、多比较，出现问题后多分析、多总结，结合多种预防处理措施，混凝土的裂缝是完垒可以避免的。
浅议混凝土裂缝产生的原因及预防措施
补偿 混凝 土早期 失水 收缩产 生 的收 混 凝 土只是 承受 压应 力 。在 素 混 凝 土 内或 钢 筋 混凝 凝 土体积 微膨 胀 ， 上 的边 缘部 位如果 结构 内出现 了拉应 力 ， 则须依 靠混 缩 裂 缝 。
缝： 如温度 变化 、 收缩 、 胀 、 膨 不均 匀 沉 陷等原 因引起 快 ， 造成混 凝土 内部水 化 热过 高 ， 混凝 土 浇筑 数 小 在
的裂缝 ； 有外 荷载 作用 引 起 的裂 缝 ； 有养 护环 境 不 当 时后 仍处 于塑性状 态 ， 产生塑性 收缩裂 缝 。 易
和化学作用 引起 的裂 缝 等 等 。在实 际 工程 中要 区别
８ ６
新
疆
有
色
金
属
第 ｌ 期
浅议 混 凝 土裂 缝产 生 的原 因及 预 防措 施
唐 远 庆
（ 疆石河子 天宇建 筑安装 工程 有限公 司 石 河子 ８ ２ ６ ） 新 ３ ０ ６
摘 要 混凝土结构裂缝是建筑工程中常见 的现象 ， 当前 已提 出了多种预防混凝土开裂的方法及相应处理措施 本文对工程 中常见的
不 断上升 ， 在表 面 引起拉 应力 。后 期 在 降 温过 程 中 ，
又会在 混凝土 内部 （） 厚 度 较 大 的 构 件 中 ， 于 混 凝 土 的 塑 性 塌 由于受到基 础或老 混凝土 的约束 ， ３在 由 落受到模板或 顶部 钢筋 的抑制 ， 浇捣后数 小时会 发 出现拉应 力 。气 温 的降低 也 会在 混 凝土 表 面 引起 很 在 生 混凝 土塑性塌 落引起 的裂缝 。
混 凝 土裂 缝 作 了 简 要分 类 ， 针 对不 同类 型 裂缝 出现 的 原 因及 其 相 关 处理 措 施 进 行 简 要讨 论 。 并
混凝土受热裂缝原理及预防措施
混凝土受热裂缝原理及预防措施一、前言混凝土作为建筑材料，其强度、耐久性、防火性能等方面都具有很好的性能。
但是在受到高温作用时，混凝土往往会出现开裂现象，这会严重影响其使用寿命和安全性能。
因此，混凝土受热裂缝的原理及预防措施是建筑工程中一个重要的研究内容。
二、混凝土受热裂缝原理1.高温引起混凝土开裂混凝土受热裂缝的形成是由于混凝土内部温度升高，导致混凝土产生热胀冷缩，从而产生应力。
当混凝土内部的应力达到一定程度时，就会引起混凝土开裂。
这是混凝土受热裂缝的主要原因。
2.混凝土内部结构变化导致开裂混凝土受热裂缝的形成还与混凝土内部结构的变化有关。
当混凝土受到高温影响时，其内部水分会蒸发，混凝土中的孔隙率会增大，从而导致混凝土内部结构的变化。
这种结构变化会导致混凝土内部应力的集中，从而引起混凝土开裂。
3.混凝土材料本身性质引起开裂混凝土材料本身的性质也会影响混凝土受热裂缝的形成。
例如，当混凝土材料中的骨料含有大量脆性成分时，混凝土在受到高温作用时容易开裂。
此外，混凝土中的冷却剂、膨胀剂等添加剂也会对混凝土的开裂性能产生影响。
三、混凝土受热裂缝预防措施1.控制混凝土内部温度升高为了避免混凝土受热裂缝的形成，可以采取控制混凝土内部温度升高的措施。
例如，在混凝土施工过程中，可以采用降温剂、遮阳网等降低混凝土表面温度的方法。
此外，在混凝土受到高温影响时，可以采用喷水、覆盖湿毛毯等措施降低混凝土内部温度。
2.改善混凝土内部结构为了避免混凝土受热裂缝的形成，还可以采用改善混凝土内部结构的措施。
例如，在混凝土施工过程中，可以加入适量的粉煤灰、硅粉等细微材料，从而减小混凝土中的孔隙率。
此外，可以采用添加剂、增加钢筋等措施改善混凝土的性能。
3.选用合适的混凝土材料为了避免混凝土受热裂缝的形成，还可以选用合适的混凝土材料。
例如，在混凝土施工过程中，可以选用高温强度较高的混凝土材料，从而提高混凝土的抗裂性能。
此外，可以选择骨料含量低、膨胀剂含量低的混凝土材料，从而减小混凝土的开裂倾向。

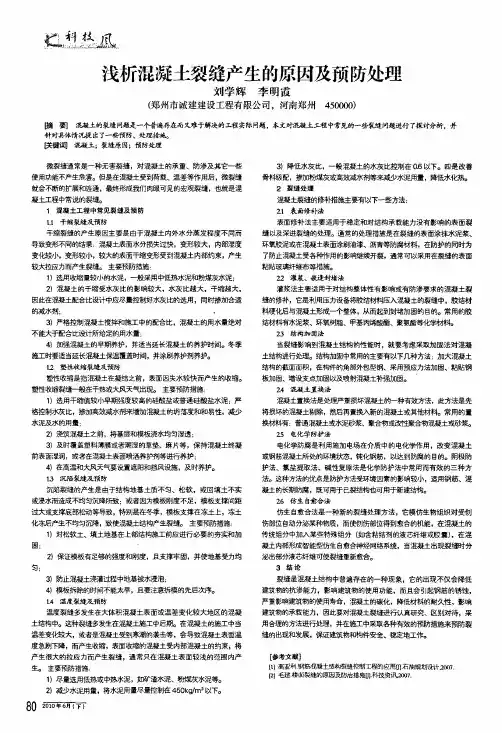

浅析混凝土裂缝产生的原因及预防处理
：琏塑．甄．浅析混凝土裂缝产生的原因及预防处理刘学辉李明霞(郑州市诚建建设工程有限公司，河南郑州450000)喃要】混凝土的裂缝问题是一个普遍存在而叉难于解决的工程实际问题，本文对混凝王工程中常见的一些裂缝问题进行了探讨分析，并针对具体情况提出了一些预防、处理措施。
拱键闭混凝土；裂缝原因；预防处理微裂缝通常是一种无害裂缝，对混凝土的承重、防渗及其它一些使用功能不产生危害。
但是在混凝土受到荷载、温差等作用后，微裂缝就会不断的扩展和连通，最终形成我们肉眼可见的宏观裂缝，也就是混凝土工程中常说的裂缝。
1混凝土工程中常见裂缝及预防1．1干缩裂缝及预防干缩裂缝的产生原因主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果：混凝土表面水分损失过快，变形较大，内部湿度变化较小，变形较小，较大的表面干缩变形受到混凝土内部约束，产生较大拉应力而产生裂缝。
主要预防措施：1)选用收缩量较小的水泥，一般采用中低热水泥和粉煤灰水泥：2)混凝土的干缩受水灰比的影响较大，水灰比越大，干缩越大，因此在混凝土配合比设计中应尽量控制好水灰比的选用，同时掺加合适的减水剂：．3)严格控制混凝土搅拌和旋工中的配合比，混凝土的用水量绝对不能大干配合比设计所给定的用水量：4)加强混凝土的早期养护，并适当延长混凝土的养护时间。
冬季施工时要适当延长混凝土保温覆盖时间，并涂刷养护剂养护。
12垫l生收缩裂缝硬预防塑性收缩是指混凝土在凝结之前，表面因失水较快而产生的收缩。
塑性收缩裂缝一般在干热或大风天气出现。
主要预防措施：1)选用干缩值较小早期强度较高的硅酸盐或普通硅酸盐水泥：严格控制水灰比，掺加高效减水剂来增加混疑土的坍落度和和易性，减少水泥及水的用量：2)浇筑混疑土之前，将基层和模板浇水均匀湿透；3)及时覆盖塑料薄膜或者潮湿的草垫、麻片等，保持混凝土终凝前表面湿润，或者在混凝土表面喷洒养护剂等进行养护；4)在高温和大风天气要设置遮阳和挡风设施，及时养护。
浅谈混凝土温度裂缝产生的原因及预防裂缝的措施
裂缝的措施进行等进行 阐述。
【 关键词】 混凝 土； 温度应力 ； 裂缝； 控制
混凝土在现代工程建设 中占有重要地位 。而在今 天 ， 凝土的裂 混 缝较为普遍 ． 在桥梁工程 中裂缝几乎无所不 在。尽 管我们 在施工中采 取各种措施 ． 小心谨慎 ， 但裂缝仍然时有 出现。究其原 因 ， 我们对混凝 土温度应力的变化 注意不够是其中之一。 在大体积混凝 土中． 温度应力及温度控 制具有 重要意义 。这主要 是 由于两方面的原 因。 首先 ， 在施工中混凝土常常出现温度裂缝 ， 影响 到结构的整体性和耐久性 。 其次 ． 在运转过程中 ， 温度变化对结构的应 力状态具有显著的不容忽视 的影响 我们遇到的主要是施工 中的温度 裂缝 ． 因此本文仅对施工 中混凝土裂缝的成因和处理措施做一探讨。 土的徐变使温度应力 有相当大 的松驰 ． 计算 温度应 力时 ， 须考虑徐 必 变的影响 ． 具体计算这里就不再细述。
◇科技论坛◇
科 技 圈向导
２１ 年Байду номын сангаас １期 ０２ １
浅谈混凝土温度裂缝 产生的原 因及预防裂缝 的措施
韩 文 新 （ 铁力市长城建筑安装有限责任公司 黑龙江
【 摘
铁 力 １ ２ ０ ） ５ ０ ５
要】 通过 多年的现场观 察 ， 通过查 阅有关混凝土 内部应力方面的专著 ， 对混凝土温度裂缝 产生的原 因、 现场混凝土温度 的控 制和预 防
１裂缝 的原 因 ．
混凝土 中产 生裂缝有多种原 因． 主要是温度和湿度 的变 化 ． 混凝 土的脆性 和不均匀性 ． 以及 结构不合 理 ． 材料不合 格ｆ 原 如碱骨 料反 应） ． 模板变形 ， 基础不均匀沉降等。 混凝土硬化期 间水泥放 出大量水 化热 ． 内部温度不 断上 升 ． 在表 面引起拉应力 后期在降温 过程 中． 由于受到基础或老混 凝上 的约束 ， 又会在混凝土 内部出现拉应力 气温 的降低也会在混凝土表 面引起很 大 的拉应力 。 当这些拉应力超 出混凝土的抗裂能力时 ， 即会出现裂缝 。 许 多混凝土 的内部湿度变化很小或变化较慢 ． 但表面湿度可能变化较 大或发生剧烈变化 如养护不周 ． 时干时湿 ， 表面干缩形变受 到内部 昆 凝 土的约束 ． 也往往导致裂缝 。 混凝土是一种脆性材料 ， 抗拉强度是抗 压强 度的 １ １ ／ ０左右 ． 短期 加荷时 的极 限拉伸 变形只有ｆ．～ ．１１４ Ｏ６ １ｏｘ ０ ． 长期 加荷 时的极 限位伸变形也 只有ｆ．～ ． ｘ ０ １ ２Ｏ １４由于原材料不均匀 ． ２ ） 水灰 比不稳定 ． 及运输 和浇筑 过程中的离析现象 ， 同一块混凝土 中 在 其抗拉强度又是不均匀 的． 在着许多抗拉能力很低 ， 存 易于 出现裂缝 的薄弱部位 。 在钢筋混凝土 中． 拉应力 主要是 由钢筋承担 ， 混凝土只是 承受压应力 在 素混凝土内或钢筋混凝上 的边缘部位如果结构内出现 了拉应力 ． 则须依靠混凝土 自身承担 一般设计 中均要求不 出现拉应 力或者只出现很小 的拉应力 但是在施工 中混凝土 由最高温度冷却 到 运转时期 的稳定温度 ． 往往在混凝 土内部引起相 当大 的拉应力 有 时 温度应力可超过其它外荷载所引起 的应力 ， 因此掌握温度应力 的变化 规律对于进行合理 的结构设计和施工极为重要 。
混凝土温度裂缝原因分析及防治措施
混凝土温度裂缝原因分析及防治措施一、现象：温度裂缝有表面的、深进的和贯穿的。
表面温度裂缝走向无一定规律性，梁板式或长度尺寸较大的结构，裂缝多平行于短边，大面积结构裂缝常纵横交错。
深进的和贯穿的温度裂缝，一般与短边方向平行或接近于平行，裂缝沿全长分段出现，中间较密。
裂缝宽度大小不一，一般在0.5mm以下，沿全长无大变化。
表面裂缝多发生在施工期间，深进的或贯穿的裂缝多发生在浇灌完2～3个月或更长时间。
缝宽受温度变化影响较明显，冬季较宽，夏季较细。
二、原因分析:1)表面温度裂缝，多由于温差较大引起，如冬期施工过早拆除模板、保温层，或受到寒潮袭击，导致混凝土表面急剧的温度变化而产生较大的降温收缩，受到内部混凝土的约束，产生较大的拉应力，而使表面出现裂缝。
2)深进和贯穿的温度裂缝，多由于结构温差较大，受到外界约束引起，如大体积混凝土基础、墙体浇筑在坚硬地基或厚大混凝土垫层上，如混凝土浇灌时温度较高，当混凝土冷却收缩，受到地基、混凝土垫层或其它外部结构的约束，将使混凝土内部出现很大拉应力，产生降温收缩裂缝。
裂缝为较深的，有时是贯穿性的，常破坏结构整体性。
3)基础长期不回填，受风吹日晒或寒潮袭击作用；框架结构的梁、墙板、基础等，由于与刚度较大的柱、基础连接，或预制构件浇筑在台座伸缩缝处，因温度收缩变形受到约束，降温时也常出现深进的或贯穿的温度裂缝。
4)采用蒸汽养护的预制构件，混凝土降温制度控制不严，降温过速，或养生窑坑急速揭盖，使混凝土表面剧烈降温，而受到肋部或胎模的约束，常导致构件表面或肋部出现裂缝。
三、防治措施：预防表面温度裂缝，可控制构件内外不出现过大温差；浇灌混凝土后，应及时用草帘或草袋覆盖，并洒水养护；在冬期混凝土表面应采取保温措施，不过早拆除模板或保温层；对薄壁构件，适当延长拆模时间，使之缓慢降温；拆模时，块体中部和表面温差不宜大于25℃，以防急剧冷却造成表面裂缝；地下结构混凝土拆模后要及时回填。
混凝土产生裂缝的主要原因及控制措施
混凝土产生裂缝的主要原因及控制措施一、引言混凝土是建筑工程中常用的材料之一，但在使用过程中会出现裂缝，影响建筑物的美观和安全性。
因此，控制混凝土产生裂缝是非常重要的。
二、混凝土产生裂缝的主要原因1.温度变化：混凝土在不同温度下会发生膨胀或收缩，从而导致裂缝产生。
2.干燥收缩：混凝土在固化过程中水分逐渐蒸发，导致体积变小，从而引起干燥收缩裂缝。
3.负荷作用：当混凝土受到超载时，会产生应力集中，从而引起裂缝。
4.材料问题：如果混凝土配合比不合理或原材料质量不良，则会影响混凝土的强度和稳定性，从而导致裂缝产生。
5.施工问题：如未按规范施工、养护不当等都可能导致混凝土出现裂缝。
三、控制混凝土产生裂缝的措施1.合理设计：在设计过程中应考虑到温度、干燥收缩、负荷作用等因素，采取相应的措施。
2.合理配合比：应根据混凝土所处环境和承载要求，选择合适的水泥、骨料和掺合料等原材料，并制定科学合理的配合比。
3.加强养护：混凝土在固化过程中需要进行充分的养护，以保证其强度和稳定性。
特别是在高温和低温环境下，养护工作更为重要。
4.加强施工管理：施工人员应按规范进行混凝土浇筑、振捣、养护等工作，并及时发现和处理问题。
5.使用防裂剂：防裂剂是一种能够减少混凝土表面裂缝产生的化学剂，可以有效地提高混凝土的耐久性和美观性。
6.使用预应力技术：预应力技术是一种通过在混凝土中设置钢筋或钢束来预先施加拉力的方法，可以有效地控制混凝土产生裂缝。
四、结论综上所述，混凝土产生裂缝是由多种因素引起的，控制混凝土产生裂缝需要从设计、配合比、养护、施工管理等多个方面入手，并采取相应的措施。
只有这样才能保证混凝土的强度和稳定性，延长建筑物寿命，提高建筑物的安全性和美观性。
浅析混凝土温度裂缝的产生原因与控制措施
o o
(1)
2 温度裂 缝产生的 原因
2. 1 温度应力裂缝 温度应力裂缝是混凝土内约束引起的， 多 发生在大体积混凝土或高强涅凝土施工过怪 中。大体积混吸土浇注后， 在硬化过程中， 水 泥水化产生大量的水化热。大且水化热积聚 在混凝土内部 ， 而又难以散失到坏境中， 导致 内部温度急剧上升， 而混凝土表面散热较快 温差造成内外热胀冷缩的程度不同， 使混凝土 表面产生一定的拉应力.而混凝土早期杭拉强 度和弹性模且很低， 当内外温差超过时， 拉应 力就可能超过混凝土的杭拉强度极限， 产生裂 缝。但这种温差仅在表面处表现明显 ， 离开 表面就很快减弱， 因此 裂缝只在表面较浅的 范围内出现 ， 表面以下结构仍保持完整. 2 2 收缩温度裂缝 收缩裂缝由温度影响产生的 另 一种裂缝 ， 是混凝土外约束引起的， 大多发生在混凝土的 降温阶段。混凝土逐渐散热和冷却收缩过程 中， 全部或部分的受到地基 、棍凝土垫层或 其他外部约束 ， 会产生较大的拉应力。 当拉应 力超过混凝土极限杭拉强度， 就会产生降温收 缩裂缝。收缩的主要影响因素是用水最和水 泥用f ， 在坍落度保持不变的情况下， 用水J } 随温度的升高而增加， 而用水长和水泥用里越 高， 混凝土收缩也越大。选用的水泥品种的 不同， 混凝土收缩、千缩的程度也不同。当 混耗土收缩产生的收缩应力超过混旋土的抗 拉极限 ， 就会产生收缩裂缝。收缩裂缝多在 混凝土养护一段时间才出现的 ， 裂缝较深， 有 时是贯穿性的. 在大体积棍凝土施工中， 收 缩裂缝常与温度应力裂绝桩加在一起 ， 使裂缝
馄旋 土 的绝 热温 升
5 结语 温度裂缝是混架土结构中普迫存在的问 题. 在实际工程中， 通过设计方面、材料选 用方面和施工方面采取相应的措施， 减小内外 温度差和由此产生的温度应力， 并提高混凝土 结构的极限拉伸， 使混粱土上产生的拉应力小 于其抗拉强度， 裂缝就会得到有效的防止。 参考文献 川 张雄， 张小伟.混凝土结构裂缝防治技术. 北京:化学工业出版社,2006 . [2】王铁成.混凝土结构设计原理.( 第兰版》 ， 北京:中国建筑工业出版社.2005, 1 . [31 李铮. 大体积M F土裂缝控制与应用研究
混凝土裂缝的各原因及防治方法
混凝土裂缝的各原因及防治方法混凝土是一种常见的建筑材料，然而在使用过程中，混凝土中常会出现裂缝，这不仅影响了建筑物的美观，还可能对其结构造成不利影响。
下面详细介绍混凝土裂缝的各原因及防治方法。
1.温度变化：混凝土在温度变化下会产生热胀冷缩的现象，如果温度变化过大，就容易产生裂缝。
2.水分变化：混凝土中的水分会因为干燥或者湿润环境的变化而发生收缩或膨胀，从而导致裂缝的产生。
3.负载作用：长期受到重压或者外界负载作用，如人流、车辆等，会导致混凝土产生应力集中，进而引发裂缝的出现。
4.施工不当：施工过程中如果操作不当，如混凝土的浇筑不均匀、振捣不到位等，都可能导致混凝土内部应力集中而产生裂缝。
针对混凝土裂缝的防治，以下是几种常见的方法：1.控制混凝土配合比：合理的混凝土配合比可以改善混凝土的力学性能，减少开裂的可能性。
适当调整水灰比、材料的选用等因素，可以获得更好的性能。
2.加强混凝土的抗裂能力：可以在混凝土中添加防裂剂，以增加混凝土的柔韧性和韧性，提高其抗裂能力。
同时，在混凝土中添加适量的纤维可以增加其抗裂能力。
3.控制温度变化：可以采取措施降低混凝土温度变化，如在施工过程中进行适当的冷却降温，或者在施工后及时覆盖保温等。
4.增加混凝土的密实性：在混凝土浇筑后，要进行充分的振捣，以确保混凝土的密实性，减少内部空隙，从而减少裂缝的产生。
5.加强混凝土的保湿措施：在施工结束后，要及时进行保湿，以防止混凝土在干燥过程中产生收缩引起的裂缝。
6.加强预应力钢筋的设计和施工：在有大面积预应力混凝土结构中，应合理设计预应力布置，采取有效的措施，使预应力良好地控制在混凝土截面内，避免出现局部预应力损失而引起的裂缝。
7.定期检测和维修：定期对建筑物进行检测，发现裂缝及时进行维修。
对于较大的裂缝，可以采取加固措施，如用钢筋增强，填充防水材料等。
总之，混凝土裂缝的原因多种多样，防治也需要综合考虑各种因素。
需要在设计、施工和后期维护等各个环节中采取相应的措施，以减少裂缝的产生，保证建筑物的安全和美观。
浅谈混凝土裂缝和预防措施
忽视的影响。本文仅对施工中混凝土裂缝的成因词: 混凝土 裂缝 控制 改善
在现代工程中已离不开混凝土施工，混凝土的裂缝的出 现较为普遍。 尽管我们在混凝土施工中精心准备， 采取各种措 施， 掺人抗裂混凝土高效增强剂等，但裂缝仍然难以避免出 现。 经过多年的现场记录和观察， 以及查阅有关混凝土裂缝形 成相关方面专著， 认识到混凝土裂缝产生与混凝土温度应力 变化有着密切的关系， 遇到的主要是施工中的温度裂缝， 在混 凝土施工中要引起足够的重视。 现代建筑中， 楼层越来越高， 单体建筑体量越来越大， 基 础越来越深， 大体积混凝土的施工在工程中也经常遇到， 如不 对裂缝采取措施进行有效控制， 将影响到结构的整体性和耐 久性。在大体积混凝土施工中， 温度控制具有重要意义， 混凝 土凝固过程中， 温度变化对结构的应力状态具有显著的不容
2、 待钢管注浆硅达到设计强度后对 小 预应力钢管桩 200
进行预压(见下图)。使桩基在受力状态下进行封桩， 封桩将 承台预留钢筋与钢管桩顶钢板焊接后 ， 预留孔浇注硅， 达到一 定强度后放松预压力， 使桩基在无沉降状态下与承台共同受 力。单桩预压力按单桩设计承载力的 1.5 倍进行。封桩之后 完成沉降桩基的永久加固。
6、 动静载试验 在 9 月 28 日， 由专业检测中心组织进行荷载试验， 各项 技术数据均达到桥梁施工验收规范的要求。试验资料证明临 时加固方案是成功的。可以满足通车要求。 ( 三)桩基础的第二次加固 1、 在第一次对桩基础临时加固保证通车后， 在运营状态 下对桩基础进行永久加固。第二次加固是在扩大承台基础上
84
预留压桩孔、 锚杆平面图
四、 结论
桩孔立体图
桩基加固经过几年的营运， 每年的沉降观测和检测， 根 均未发现桩基下沉和梁体开裂等现象， 证明加固措施取得圆 满成功。可以为类似加固工程提供一定的参考 和经验。
浅谈混凝土施工温度裂缝产生原因及对策
０ 概述
这 两 种温 度 应 力 和混 凝 土 的 干缩 所 引起 的 应 力 共 同作 用 ， 想 根 要
据 已知 的温 度 准 确 分 析 出 温 度 应 力 的分 布 大 小 是 一 项 比较 复 杂 的工 混凝 土 在 现 代工 程 建 设 中 占有 重 要地 位 ， 而 混 凝 土 的 裂缝 较 为 然 作。 在大 多 数 情 况下 ， 要 依 靠模 型 试 验 或数 值 计 算 。 凝 土 的徐 变 使 需 混 普 遍 ， 别 在桥 梁 工 程 中几 乎 无 所 不 在 ， 缝 的 出现 会 影 响 到桥 梁 结 温度 应 力 有相 当大 的 松 弛 ， 算 温 度 应力 时 ， 须 考 虑 徐 变 的影 响 ， 特 裂 计 必 具 构 的整体 性 和 耐 久性 ，进 而影 响 到 结 构 的 安全 和 桥 梁 的 使 用 寿命 ， 因 体 计 算 在 此不 再 细 述 。 此 如 何 减 少 与 杜 绝 裂缝 的产 生成 为设 计 与施 工 中应 引起 高度 重 视 的 环 节 。本 文 就 混 凝 土施 工 中裂 缝 产 生 的 成 因和 处 理 措施 做 一 探 讨 。 ２ 防 止 混凝 土 产 生 裂缝 的 措施
２ １０ ） ７ ５ ０
要 】 过 多年 的现 场 观 察 ， 查 阅混 凝 土 内部 应 力 方 面的 有 关 著作 ， 混 凝 土施 工温 度 裂缝 产 生原 因、 场 混 凝 土 温 度 的控 制 和 预 防 通 并 对 现
裂 缝 的措 施 等进 行 阐述 。
【 关键词】 混凝土 ； 温度应 力； 裂缝； 控制
１ 裂 缝产 生 的原 因
针 对 以上 裂 缝 产 生 的原 因 ． 出 以下 预 防措 施 ： 提
２ １ 严 格 控 制 粗 细 骨 料 的质 量 ． 中 的 含 泥 量 不 应 大 于 １ ， 首 选 ． 砂 ％ 应 混 凝 土具 有 热胀 冷 缩 和 湿涨 干 缩 的 特 征 。产 生 裂 缝 有 多 种 原 因 ： 中粗 砂 。碎 石应 控 制 粉 尘含 量 不 应 大 于 ２ ， 应选 择 级 配 良好 的 ， ％ 并 以 温度 与 湿度 的变 化 ， 凝 士 的 脆性 与 不 均 匀性 ． 构 不 合 理 ， 材 料 不 混 结 原 减少 空 隙 率 和孔 隙率 。 采用 改 善 骨 料 级 配 ， 硬 性 混 凝 土 ， 混合 料 ， 干 掺 合格（ 如碱 骨 料 反 应 ）模 板 变 形及 基 础 不 均 匀沉 降 等 。 ， 裂缝 一 般 有 ： 塑 加 引气 剂 或 塑 化 剂 等 措 施 ， 以减 少 水 泥 用 量 ； 强 对 混 合料 的控 制 ， 加 尤 性 收缩 裂 缝 、 降 收 缩 裂 缝 、 缩 裂 缝 、 缩 裂 缝 、 度 裂 缝 、 化 裂 沉 凝 干 温 碳 其是 水 灰 比和搅 拌 时 间 ， 免 因拌 合 不 均 而影 响 混 凝 土 的 质 量 进 而造 以 缝 、 学 反应 裂 缝 、 陷裂 缝 和 冻胀 裂 缝 等 。 化 沉 混凝 土 的变 形 主要 体 现 为 成混 凝 土 中 含水 量 局 部 过 大 而产 生 收 缩 裂缝 。 收缩 变 形 。在 强 制 条件 下 ． 凝 土 收缩 变 形 会 引起 其 内部 产 生 很 大 的 混
