线束来料检验作业指导书
来料检验作业指导书

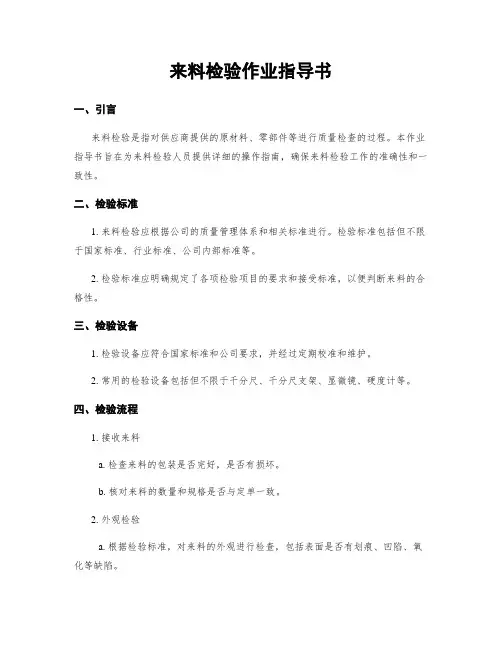

来料检验作业指导书一、引言来料检验是指对供应商提供的原材料、零部件等进行质量检查的过程。
本作业指导书旨在为来料检验人员提供详细的操作指南,确保来料检验工作的准确性和一致性。
二、检验标准1. 来料检验应根据公司的质量管理体系和相关标准进行。
检验标准包括但不限于国家标准、行业标准、公司内部标准等。
2. 检验标准应明确规定了各项检验项目的要求和接受标准,以便判断来料的合格性。
三、检验设备1. 检验设备应符合国家标准和公司要求,并经过定期校准和维护。
2. 常用的检验设备包括但不限于千分尺、千分尺支架、显微镜、硬度计等。
四、检验流程1. 接收来料a. 检查来料的包装是否完好,是否有损坏。
b. 核对来料的数量和规格是否与定单一致。
2. 外观检验a. 根据检验标准,对来料的外观进行检查,包括表面是否有划痕、凹陷、氧化等缺陷。
b. 使用适当的检验工具,如显微镜,对弱小缺陷进行检查。
3. 尺寸检验a. 使用千分尺等测量工具,对来料的尺寸进行检查。
b. 根据检验标准,判断尺寸是否符合要求。
4. 化学成份检验a. 根据来料的材料类型,选择相应的化学成份分析方法。
b. 使用化学分析仪器,对来料的化学成份进行检测。
c. 将检测结果与检验标准进行对照,判断化学成份是否符合要求。
5. 物理性能检验a. 根据来料的物理性能要求,选择相应的检验方法和设备。
b. 进行硬度、强度、韧性等物理性能的检测。
c. 将检测结果与检验标准进行对照,判断物理性能是否符合要求。
6. 检验记录a. 对每一批次的来料检验结果进行记录,包括检验日期、检验人员、检验方法、检验结果等。
b. 检验记录应保存至少一年,并按照公司的文件管理要求进行归档。
五、不合格品处理1. 如果来料检验结果不符合检验标准,应将其视为不合格品。
2. 不合格品应及时通知供应商,并提供详细的检验结果和不合格原因。
3. 不合格品应按照公司的不合格品处理程序进行处理,包括退货、返修、报废等。
电线来料检验作业指导书

编制
审核
批准
日期
5、线身与插头上的标识字体错误、模糊;
目测
X
X
×
×
X
X
X
X
X
X
性
能
检
S
1、电线有断路、短路现象;
2、对线身以37.50V,0.5mA测试击穿;
3、长度根据订货单而定;(偏差小于±2mm)
4、外径与截面积按订货单而定。
万用表测耐压机测
按订货合同
X
X
X
X
试
装
检查
1、装于整机中检查通电性能及承受电流的能力。(此项抽样可用特殊检验水平S-D

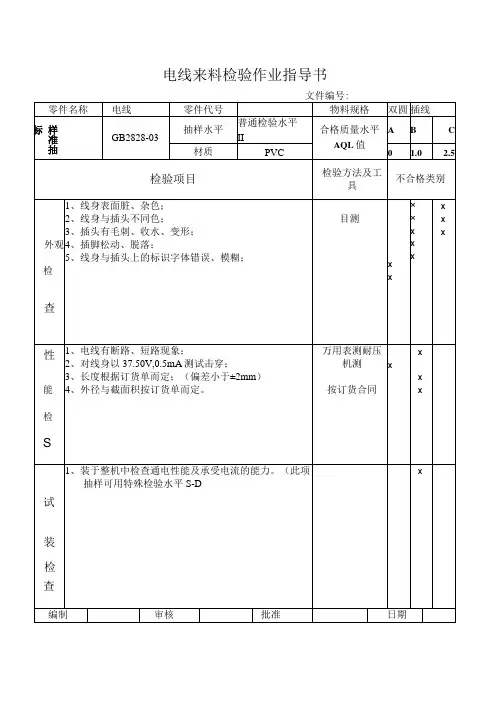

电线来料检验作业指导书
文件编号:
零件名称
电线
零件代号
物料规格
双圆
插线
样准抽标
GB2828-03
抽样水平
普通检验水平
II
合格质量水平
AQL值
A
B
C
材质
PVC
0
1Hale Waihona Puke 02.5检验项目检验方法及工具
不合格类别
外观检
查
1、线身表面脏、杂色;
2、线身与插头不同色;
3、插头有毛刺、收水、变形;
4、插脚松动、脱落;
来料检验作业指导书

来料检验作业指导书【来料检验作业指导书】一、任务概述本文档旨在提供来料检验作业的详细指导,确保所接收的原材料符合质量要求,以保证生产过程的顺利进行。
二、检验依据1. 《来料检验标准》:根据公司制定的标准,对来料进行检验,包括外观、尺寸、性能等方面的要求。
2. 《质量管理手册》:公司质量管理体系的要求,包括来料检验的程序、责任等方面的规定。
三、检验流程1. 接收原材料a. 收货员根据采购定单和送货单核对物料名称、规格、数量等信息。
b. 对送货单上的信息进行记录,并与实际收货情况进行比对。
c. 检查包装完好性,如有破损或者异常情况,及时通知供应商并记录。
d. 将收货的原材料送至来料检验区域。
2. 外观检验a. 根据《来料检验标准》对原材料的外观进行检查,包括颜色、表面光洁度、气味等方面。
b. 检查是否存在破损、变形、划痕等质量问题。
c. 对检验结果进行记录,如有不合格情况,及时通知供应商,并按照不合格品控制程序进行处理。
3. 尺寸检验a. 根据《来料检验标准》对原材料的尺寸进行测量,确保符合要求。
b. 使用合适的测量工具,如卡尺、游标卡尺等,进行准确的尺寸测量。
c. 对测量结果进行记录,如有不合格情况,及时通知供应商,并按照不合格品控制程序进行处理。
4. 性能检验a. 根据《来料检验标准》对原材料的性能进行检查,如强度、硬度、耐磨性等方面。
b. 使用相应的测试设备和方法,对原材料进行性能测试。
c. 对测试结果进行记录,如有不合格情况,及时通知供应商,并按照不合格品控制程序进行处理。
5. 检验结果处理a. 根据检验结果,将原材料划分为合格品和不合格品。
b. 合格品可以进入下一道工序,不合格品需要按照不合格品控制程序进行处理,如退货、返修等。
c. 对检验结果进行记录,并及时向相关部门汇报。
四、注意事项1. 检验人员应严格按照检验标准进行操作,确保检验结果的准确性和可靠性。
2. 检验设备应经过校准,确保测量结果的准确性。
来料检验作业指导书

来料检验作业指导书一、引言来料检验是指在生产过程中对供应商提供的原材料、零部件或者成品进行检验,以确保其质量符合公司的要求。
本作业指导书旨在规范来料检验的流程和要求,以确保检验工作的准确性和一致性。
二、检验流程1. 接收来料- 确保来料检验区域干净整洁,无杂物和污染。
- 检查来料包装是否完好无损,是否有破损或者变形。
- 根据来料单确认来料数量和规格是否与定单一致。
2. 样品抽取- 根据抽样计划,从来料中抽取样品进行检验。
- 样品抽取应随机进行,以确保样品的代表性。
3. 外观检查- 对样品进行外观检查,包括颜色、形状、表面光洁度等方面的检验。
- 检查是否有明显的缺陷、损伤或者污染。
4. 尺寸检验- 根据产品的尺寸要求,使用合适的测量工具进行尺寸检验。
- 检查尺寸是否符合产品图纸或者规格要求。
5. 功能检验- 对样品进行功能性测试,确保其满足产品的设计要求。
- 根据产品的功能要求,使用相应的测试设备进行测试。
6. 化学成份分析- 对样品进行化学成份分析,以确定其成份是否符合要求。
- 使用合适的化学分析仪器和方法进行分析。
7. 物理性能测试- 对样品进行物理性能测试,如强度、硬度、耐磨性等方面的检验。
- 使用合适的测试设备和方法进行测试。
8. 检验结果记录- 将检验结果记录在检验报告中,包括样品信息、检验项目、检验结果等。
- 检验报告应有明确的标识,以便追溯和审核。
9. 判定结果- 根据检验结果和产品要求,对样品进行判定,判断是否合格或者不合格。
- 合格样品可放行使用,不合格样品需进行退货或者重新加工。
10. 不合格品处理- 对不合格样品进行处理,包括退货、返修或者报废等。
- 不合格品的处理应符合公司的相关流程和要求。
三、检验要求1. 检验设备和工具应符合国家标准或者行业标准,并定期进行校准和维护。
2. 检验人员应具有相关的专业知识和技能,并经过培训和考核合格。
3. 检验记录应保存至少一年,以备追溯和审核。
来料检验作业指导书

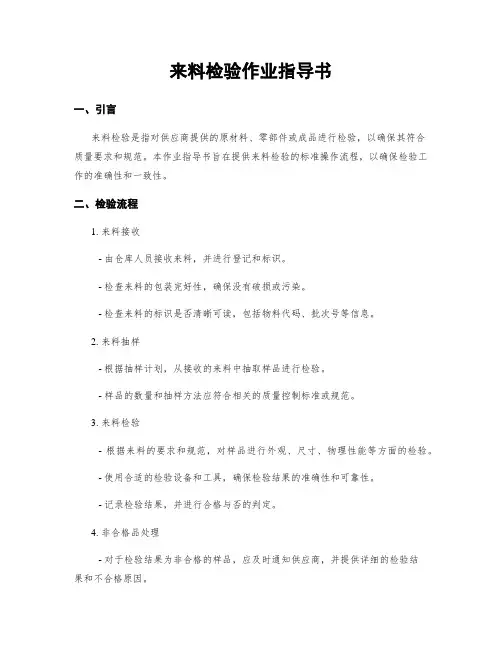

来料检验作业指导书一、引言来料检验是指对供应商提供的原材料、零部件或成品进行检验,以确保其符合质量要求和规范。
本作业指导书旨在提供来料检验的标准操作流程,以确保检验工作的准确性和一致性。
二、检验流程1. 来料接收- 由仓库人员接收来料,并进行登记和标识。
- 检查来料的包装完好性,确保没有破损或污染。
- 检查来料的标识是否清晰可读,包括物料代码、批次号等信息。
2. 来料抽样- 根据抽样计划,从接收的来料中抽取样品进行检验。
- 样品的数量和抽样方法应符合相关的质量控制标准或规范。
3. 来料检验- 根据来料的要求和规范,对样品进行外观、尺寸、物理性能等方面的检验。
- 使用合适的检验设备和工具,确保检验结果的准确性和可靠性。
- 记录检验结果,并进行合格与否的判定。
4. 非合格品处理- 对于检验结果为非合格的样品,应及时通知供应商,并提供详细的检验结果和不合格原因。
- 非合格品应进行隔离和标识,以防止误用或混淆。
- 根据公司的质量管理制度,对非合格品进行处理,包括退货、返修或报废等。
5. 检验记录与报告- 检验人员应及时记录检验结果和相关信息,确保记录的准确性和完整性。
- 检验记录应包括来料信息、抽样计划、检验项目、检验结果、判定结果等内容。
- 根据需要,生成来料检验报告,以便供应商和内部部门参考和跟踪。
三、检验依据和参考资料1. 供应商提供的来料质量要求和规范。
2. 公司内部的质量管理制度和程序文件。
3. 相关行业标准和国家标准。
4. 检验设备和工具的操作手册和校准证书。
四、风险控制措施1. 严格执行来料检验流程和标准操作规程,确保操作的一致性和准确性。
2. 定期对检验设备和工具进行校准和维护,确保其精度和可靠性。
3. 培训检验人员,提高其专业知识和技能水平,确保检验工作的质量和效率。
4. 建立供应商评估和管理制度,确保供应商的质量可靠性和稳定性。
5. 定期对来料检验流程进行评估和改进,以适应公司业务的变化和发展。
来料检验作业指导书

来料检验作业指导书一、引言来料检验是指对进入生产环节的原材料、零部件或半成品进行检验,以确保其质量符合要求,以保证生产过程的顺利进行和最终产品的质量稳定。
本作业指导书旨在规范来料检验的流程和要求,确保检验工作的准确性和一致性。
二、检验范围来料检验的范围包括但不限于以下几个方面:1. 原材料的外观、尺寸、重量等基本要求的检验;2. 原材料的化学成分、物理性能等技术指标的检验;3. 零部件或半成品的外观、尺寸、装配性能等基本要求的检验;4. 零部件或半成品的功能性能、可靠性等技术指标的检验。
三、检验流程1. 接收来料根据供应商提供的送货单或采购订单,接收来料,并记录相关信息,包括供应商名称、送货日期、批次号等。
2. 外观检验对来料进行外观检验,包括外观缺陷、表面处理质量、颜色等方面的检查。
根据产品的要求和标准,判断是否合格,并记录检验结果。
3. 尺寸检验使用适当的测量工具,对来料的尺寸进行检验。
根据产品的要求和标准,判断是否符合要求,并记录检验结果。
4. 化学成分检验对需要进行化学成分检验的来料,采取适当的取样方法,进行化学成分分析。
根据产品的要求和标准,判断是否合格,并记录检验结果。
5. 物理性能检验对需要进行物理性能检验的来料,进行相应的测试。
例如,对金属材料进行硬度测试、拉伸测试等。
根据产品的要求和标准,判断是否符合要求,并记录检验结果。
6. 功能性能检验对零部件或半成品进行功能性能测试,以验证其是否满足产品设计要求。
根据产品的要求和标准,判断是否合格,并记录检验结果。
7. 可靠性检验对需要进行可靠性检验的来料,进行相应的测试。
例如,对电子元器件进行寿命测试、环境适应性测试等。
根据产品的要求和标准,判断是否符合要求,并记录检验结果。
8. 判定结果根据各项检验结果,判定来料是否合格。
如果合格,将来料送入生产环节;如果不合格,按照相应的处理流程进行退货或返工,并记录相关信息。
四、记录和报告1. 检验记录对每一次来料检验的结果进行记录,包括检验日期、检验员、检验结果等。
来料检验作业指导书

来料检验作业指导书一、引言来料检验是指对供应商提供的原材料、零部件或成品进行检验,以确保其质量符合公司的要求。
本作业指导书旨在提供来料检验的标准操作流程,以确保检验工作的准确性和一致性。
二、检验范围本作业指导书适用于所有供应商提供的原材料、零部件或成品的来料检验。
三、检验准备1. 确保检验仪器和设备的准备就绪,包括但不限于测量工具、试验设备等。
2. 根据产品规格书和质量要求,准备相应的检验标准和检验方法。
3. 确保检验环境符合要求,包括温度、湿度等。
四、检验流程1. 接收物料a. 检查物料包装是否完好,有无破损或变形。
b. 检查物料标识是否清晰可见,包括批号、生产日期等信息。
c. 根据接收标准,确认物料数量是否与送货单一致。
2. 外观检验a. 根据产品规格书,检查物料的外观是否符合要求,包括颜色、形状、表面光洁度等。
b. 使用合适的测量工具,测量物料的尺寸、重量等参数。
3. 功能性检验a. 根据产品规格书和质量要求,进行相应的功能性检验,如电气性能、机械性能等。
b. 使用合适的试验设备,对物料进行功能性验证。
4. 化学成分检验a. 根据产品规格书和质量要求,进行化学成分的检验。
b. 使用适当的化学分析方法,对物料进行化学成分的分析。
5. 物理性能检验a. 根据产品规格书和质量要求,进行物理性能的检验,如硬度、强度等。
b. 使用合适的测量工具和试验设备,对物料进行物理性能的测试。
6. 检验记录与报告a. 在检验过程中,及时记录检验结果和相关数据。
b. 生成检验报告,包括检验结果、不合格项、原因分析等信息。
五、不合格品处理1. 对于不合格品,根据公司的不合格品管理程序进行处理,包括但不限于退货、返修、报废等。
2. 记录不合格品的处理过程和结果,以便追溯和改进。
六、检验员培训1. 定期对检验员进行培训,确保其熟悉本作业指导书中的检验流程和方法。
2. 培训内容包括但不限于检验仪器的使用、检验标准的理解和应用等。
来料检验作业指导书

来料检验作业指导书一、引言来料检验是指对供应商提供的原材料、零部件或者成品进行检验,以确保其质量符合要求,并在生产过程中起到保证产品质量的作用。
本作业指导书旨在规范来料检验的流程和要求,以确保检验工作的准确性和一致性。
二、检验范围本作业指导书适合于所有供应商提供的原材料、零部件或者成品的来料检验。
三、检验流程1. 接收物料a. 检查物料包装是否完好无损。
b. 核对送货单与实际物料是否一致。
c. 记录物料的到货时间和日期。
2. 样品抽取a. 根据抽样计划,确定抽样数量和抽样方法。
b. 从批次中随机抽取样品,并确保样品代表性。
3. 检验项目a. 根据产品规格和质量标准,确定需要检验的项目。
b. 使用合适的检验设备和工具进行检验。
c. 记录检验结果,包括合格、不合格和待处理等。
4. 检验结果判定a. 根据产品规格和质量标准,对检验结果进行判定。
b. 对不合格品进行分类和处理,如退货、返工或者报废等。
c. 对待处理品进行记录,并及时处理。
5. 检验报告a. 撰写检验报告,包括检验结果、检验方法和检验设备等信息。
b. 将检验报告归档,并确保可追溯性和保密性。
四、检验要求1. 检验人员应具备相应的专业知识和技能,并接受过相关培训。
2. 检验设备和工具应符合国家标准或者行业标准,并定期进行校准和维护。
3. 检验记录应真实、准确、完整,并保留一定的时间以备查证。
4. 检验过程中应注意安全和环境保护,遵守相关规定和要求。
五、术语解释1. 来料检验:对供应商提供的原材料、零部件或者成品进行检验。
2. 检验项目:根据产品规格和质量标准,确定需要检验的项目。
3. 抽样计划:确定抽样数量和抽样方法的计划。
4. 不合格品:未能满足产品规格和质量标准的物料或者产品。
5. 待处理品:不符合产品规格和质量标准,但可以进行修复或者改进的物料或者产品。
六、参考文献1. GB/T 2828.1-2022《抽样检验程序》2. GB/T 2829-2002《抽样检验规则》3. GB/T 4754-2022《普通检验规则》以上是来料检验作业指导书的内容,详细描述了来料检验的流程和要求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
≤200+20,-10+20,-10+10,-5
>200~500+25,-10+30,-10+10,-5
>500~1000+25,-10+40,-10+20,-10
>1000~2000+30,-10+45,-10+20,-10
>2000~5000+40,-10+55,-20+30,-30
2)线束在各种运输过程中应避免潮湿、抛摔和压伤、文明装卸
目检
首样查证
目检
目检
第三方报告
No.
修订日期
修订内容
修订单
核准
审查
制定
0.50 5 3
0.75 10 5
1.00 15 8
1.50 20 11
2.50 30 16
4.00 35 18
6.00 40 20
10.00 50 25
16.00 60 15
25.00 70 18
35.00 80 20
50.00 90 23
70.00 100 25
应符合下列要求:采用压接方法时,接点表面绝缘应良好,导体不应压断;钎焊方法时,不允许使用腐蚀性钎剂,接点应光滑,表面绝缘良好,无漏焊、位钎透、钎剂夹杂等缺陷;接点应牢固,
卷尺
目检
出厂报告
No.
修订日期
修订内容
修订单
核准
审查
制定
分发编号:
页次
2/3
文件编号
序号
检验项目
技术要求
验收器具
抽检比例
备注
名称
规格
4ห้องสมุดไป่ตู้
接点:
导体公称截面积mm2拉力,N
0.50 50
0.75 80
1.00~2.50 140
4.00 300
≥6.00 500
端子与电线之间的电压降应不大于下表规定
导体公称截面积mm2试验电流,A电压降,Mv
电线束应定期提供第三方测试报告,内容应包括:燃烧、过热、低温卷绕、低温冲击实验。
1)同一包装箱内应装入同一种类、同一型号的电线束,也可根据用户要求包装;包装箱应牢固,每箱总质量不超过50kg;包装箱内应有出厂合格证或使用说明书,产品合格证的内容如下,产品名称及型号、检查日期、检验员签章、制造厂名称;包装箱的表面应有清晰的标志,内容如下,制造厂名及商标、产品名称、适用车型、车号。(注:包装箱为外发件,直接送现场无包装箱)
分发编号:
零部件名称
线束
DAB分类
A
外购外协件检验指导书
文件编号
版次
3.0
图号
规格、型号
发行日期
页次
1/3
序号
检验项目
技术要求
验收器具
抽检比例
备注
名称
规格
1
2
3
尺寸:
电线与端子:
端子与电线连接:
应符合下列要求,干线和保护套长度不小于100mm,并为10的倍数,如100、110、120mm等等;支线长度不小于50mm;接点之间、接点与分支点之间的距离不小于20mm;电线与端子连接处的绝缘套管长为(20±5)mm;电线束基本尺寸极限偏差应符合下列规定
>5000+50,-20+75,-20+30,-30
电线束中电线颜色应采用图纸规定的颜色;接头应符合图纸的规定;片式插接件应符合图纸的要求,圆柱式插接件应符合图纸的规定;电线应符合GB9328的规定(每年一次第三方检验报告)。
应优先采用压接方法,并符合下列要求:采用压接方法时,端子应分别压紧在导体和绝缘层上,导体不应压断;采用钎焊方法时,不允许使用腐蚀性钎剂,焊点应光滑,无漏焊、未钎透、钎剂夹杂等缺陷;端子与电线连接应牢固,在规定的拉力下不损伤和脱开,其拉力值不应小于下表规定
No.
修订日期
修订内容
修订单
核准
审查
制定
分发编号:
页次
3/3
文件编号
序号
检验项目
技术要求
验收器具
抽检比例
备注
名称
规格
5
6
7
保护:
性能:
标志、包装、运输与贮存
在规定的拉力下不损伤和脱开,其拉力值不小于上表拉力的规定
电线束采用绝缘物包扎时,应紧密、均匀、不松散,采用保护套管时,无位移和影响电线束弯曲的现象;电线束中电线与端子连接处的绝缘套管应紧套在连接部位上,无脱开、移位现象;电线束中电线及零件应装配正确,不应有错位现象,端子在护套中应到位,不应滑出
