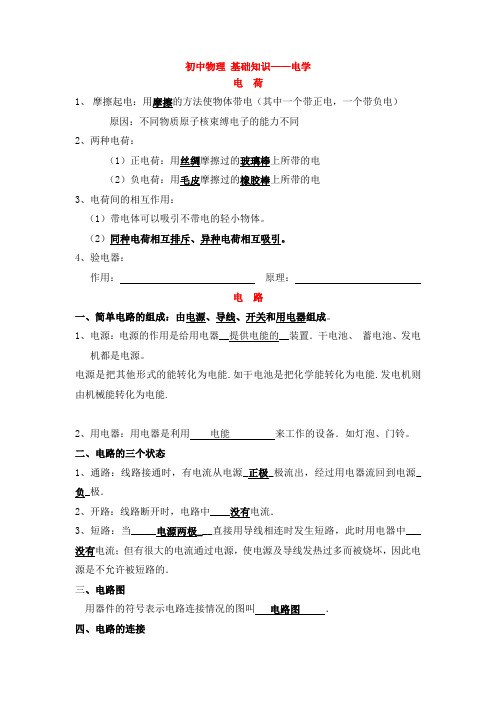

题型一电路计算

例1、如如图所示，电源电压恒定．闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则R l和R2的阻值分别是（）

A、6Ω，2Ω

B、6Ω，3Ω

C、4Ω，2Ω

D、4Ω，3Ω

解题思路：

第一步：仔细审题，弄清四个问题。弄清电路结构（串联、并联）；弄清各表（电流表、电压表）测量对象；弄清滑动变阻器接入电路部分（一上一下）；弄清题目已知条件和物理过程（开关通断和滑片移动）。

第二步；画出等效电路。首先将因短路或开路等不工作的用电器删除；进一步方便判断，可以将电压表看做开路，电流表看做导线；明确电路结构后，将对面的电表还原到位置，确定其测量对象。第三步：进行电路分析：根据相应电路结构特点进行分析（串联电路电流处处相等、并联各支路电压相等）；利用欧姆定律计算已知量和未知量的关系。

题型二电路动态变化

例2、如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数__________；电压表的示数__________。(均选填“变大”、“不变”或“变小”)

解题思路（串联）：

1、先判断电流表、电压表所测的对象；

2、根据滑动变阻器的滑片移动情况及串联电路电阻特点R总=R1+R2，判断总电阻变化情况；

3、根据I总=U总/R总，判断电流的变化情况；

4、先根据U1=I1R1判断定值电阻（小灯泡）两端电压的变化情况；

5、最后根据串联电路电压特点U总=U1+U2，判断滑动变阻器两端的电压变化情况。

题型三电路故障判断

电路故障----是指电路连接完成通电时，整个电路或部分电路不能正常工作。产生电路故障的主要原因有：

①元件本身存在问题，如元件内部开路、短路；②电路导线接触不良或断开等；③连接错误（导线接用电器两端短路）。

做题思路：确定电路故障的性质，即断路还短路；确定电路故障发生的位置

（1）电灯故障分析方法

先分析电路连接方式，再根据题给条件确定故障是断路还是短路。两灯串联时，如果只有一个灯不亮，则此灯一定是短路了；如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路；如果两灯都不亮，则一定是干路断路。

（2）电表示数变化故障分析方法

首先正确分析电路中电压表，电流表的测量对象，根据电表示数变化情况并结合串并联电路的特点分析电路故障原因。电压表串联接入电路中时，该部分电路断路，但电压表有示数。此时与电压表串联的用电器视为导线（测电源电压）。

（3）位置确定

a.开路故障区域判断方法：

①导线法②电流表法③灯泡法④电压表法b.局部短路故障区域的判断方法：①灯泡法②电压表法

例3、如图所示电路中，电源电压保持不变，当开关S闭合后，电路正常工作。一段时间后，其中一盏灯突然熄灭，两只电表中一只电表示数变小，另一只电表示数不变。出现这种现象的可能原因是：（）

A．L1开路B．L2开路

C．L1短路D．L2短路

故障分析：并联电路，既然有一灯亮，说明这一灯亮的电路是通路的，那盏不亮的灯一定是开路。（因为如果短路，会烧坏电源所有灯都不亮了）

题型四电路设计

例4、现有电源、开关、导线、电表（2只）和灯泡（2只）．请你设计两只灯泡并联使用的电路，要求开关闭合能测出通过灯L1的电流和电压，以及电路的总电流和总电压．要求：①画出电路图；②用笔画线代替导线连接好下图实物电路．

做题思路：通常情况下只要对照电路图，从电源正极出发，逐个顺次地将实物图中的各元件连接起来即可，而对于复杂的实物图的连接，我们可以分以下几步完成：

（1）在电路图中任选一条单一的回路，并对照这个回路在实物图中将相应的元件连接好。（2）对照电路图，把所选回路以外的元件分别补连到实物图的相应位置，在连入回路以外的元件时，要找出电路中电流的分流点和汇合点，将回路以外的元件连接在两点之间。这里要特别注意实物图中元件的连接顺序必须与电路图中各元件的顺序一致。

（3）一般情况下，电压表最后接入电路。

小结：以上连接实物图的方法，我们可以用一句话来概括：先找路、后连图、再补漏。连接实物图时，导线不要交叉，导线的端点必须接在各元件的接线柱上。

题型五测量未知电阻值

之前的快报：电阻的测量进行了详细阐述/news/12664.html

题型六综合应用题

医院里利用高温高压蒸汽消毒锅对器械进行消毒，不同的器械所要求的温度、压强不同．如图所示为自动测量锅内温度、气压的电路原理图(虚线框内为锅内部分电路)．电源电压恒为4.5V．

(1)若对总质量为5kg、初温为15℃的钢制器械进行消毒，消毒温度须达到115℃时，器械共吸收多少热量?[]

(2)压强传感器(阻值随所受的压强大小发生变化的可变电阻)置入锅内，其受压面积为

，如果表面能承受的最大压力为70N，则锅内允许的最高气压是多少?

(3)为显示锅内气压大小的仪表(实质是电流表)，当锅内气压不高于1标准大气压时，显示气压值都为0，此时凡阻值为200Ω，求：气压表零刻度线应标在电流表刻度盘多少毫安处?

(4)热敏传感器(阻值随温度发生变化的可变电阻)置于锅内，为显示温度的仪表(实质是电流表)；的电阻与温度的关系如下表所示：

当电流表示数为60mA时，锅内的温度为多少?

解析：

(1)．

(2)允许最高气压

(3)依题意，当锅内气压不高于1标准大气压时，压强传感器的电阻都为．

(4)电流表示数时，热敏电阻阻值．

由表中的数据可以看出，温度随电阻的变化是线性的．温度升高5℃，电阻减小10Ω，电阻由80Ω变到75Ω．电阻减小5Ω，则温度升高2.5℃．

锅内温度为．
