蜂窝铝板安装施工工艺一、施工工艺流程二、蜂窝铝板安装施工1 测量放线(1) 由于土建施工允许误差较大，蜂窝铝板工程施工要求精度很高，所以不能完全依靠土建水平基准线，必须由基准轴线和水准点重新测量，并校正复核。
(2) 照设计在底层确定幕墙定位线和分格线位。
(3) 用经纬仪或激光垂直仪将幕墙的阳角和阴角引上，并用固定在钢支架上的钢丝线作标志控制线。
(4) 用水平仪和标准钢卷尺等引出各层标高线。
1) 确定好每个立面的中线。
2) 测量时应控制分配测量误差，不能使误差积累。
3) 测量放线应在风力不大于4级情况下进行，并要采取避风措施。
4) 放线定位后要对控制线定时校核，以确保蜂窝铝板幕墙垂直度和金属竖框位置的正确。
所有外立面装饰工程应统一放基准线，并注意施工配合。
2 立柱的安装将立柱先与连接件连接，然后连接件再与主体预埋件连接，并进行调整和固定。
立柱安装标高偏差不应大于3mm，轴线前后偏差不应大于2mm，左右偏差不应大于3mm。
相邻两根立柱安装标高偏差不应大于3mm，同层立柱的最大标高偏差不应大于5mm，相邻两根立柱的距离偏差不应大于2mm。
3 横料的安装(1) 对照施工图检查框架主龙骨尺寸及加工孔位是否正确。
(2) 将次龙骨固定在主龙骨上。
(3) 调整支座连接螺栓，以确保横梁安装水平度及垂直度，相邻两根横梁的水平标高偏差≯1mm，同层横梁标高差(当一幅幕墙宽度≤35m时)≯5mm，(当一幅幕墙宽度＞35m时)≯7mm。
同一层横梁安装应由下而上进行，当安装完一层高度时，应进行检查调整、校正、固定，使其符合质量要求。
安装完毕后需进行隐蔽工程验收，并作好隐蔽工程验收记录，经过监理及质检部门检查签字后方可进行下道工序的操作。
4 质量控制及检测手段质量控制采取班组自检、班组互检、质检员专检三道程序。
质量标准蜂窝铝板安装应按板块分配图上板号安置就位，明胶缝部位安装角码组装好，并检查相邻两块板角码是否错开，试装检查其水平度、垂直度，然后用不锈钢螺栓装配，试固定在主副龙骨上，调整横竖缝间隙符合要求再固定。
铝蜂窝板安装施工方案
一、工程概况铝蜂窝板是一种新型金属复合装饰材料，由上下两层铝面板和铝蜂窝芯材通过胶粘剂复合加工制作而成。
该材料具有轻质高强、隔音隔热、抗风压性能好等特点，广泛应用于建筑内外墙、吊顶、装饰等领域。
本方案旨在为铝蜂窝板的安装施工提供一套完整、可行的方案。
二、施工准备1. 人员准备（1）项目经理1名，负责整个工程的施工管理和协调；（2）施工员2名，负责现场施工指导和监督；（3）安装工5名，负责铝蜂窝板的安装；（4）搬运工2名，负责材料的搬运；（5）辅助工2名，负责施工现场的清理和辅助工作。
2. 工具准备（1）电锤、铁锤、活动扳手、固定扳手、2米靠尺、吊线锤、角尺、钢丝刷、手电钻、大力钳、“字螺丝刀、胶枪、灰刀、卷尺、红蓝铅笔、电焊机、水平尺等。
3. 材料准备（1）铝蜂窝板：根据设计要求选择合适规格和型号；（2）龙骨：根据设计要求选择合适规格和型号；（3）胶粘剂：选择具有良好粘结性能的胶粘剂；（4）膨胀螺栓、螺丝、止滑扣等配件。
三、施工工艺1. 施工放线（1）测量放线：根据设计图纸，在施工现场进行测量放线，确定铝蜂窝板的安装位置；（2）标识轴线：用红蓝铅笔在楼面做好标识，用角尺90度伸引线。
2. 龙骨安装（1）基层清理：对基层进行清理，确保表面平整、无油污、无杂物；（2）弹龙骨安装线：根据标识轴线，在基层上弹龙骨安装线；（3）打（钻）孔安装膨胀螺栓：按照弹线位置，在基层上打（钻）孔，安装膨胀螺栓；（4）固定基层龙骨：将基层龙骨安装到膨胀螺栓上，确保固定牢固；（5）安装止滑扣：在龙骨上安装止滑扣，防止铝蜂窝板滑动。
3. 铝蜂窝板安装（1）安装连接配件：根据铝蜂窝板的安装方法，安装连接配件，如吊耳、翻边等；（2）安装蜂窝板：将铝蜂窝板安装到连接配件上，确保安装牢固；（3）调整水平度：通过腰型孔调整龙骨的水平度，确保不超过4mm的误差。
4. 验收（1）清理施工现场：清理施工现场，确保无杂物、无油污；（2）分项检验：对铝蜂窝板的安装质量进行分项检验；（3）验收：验收合格后，进行下一步施工。
蜂巢铝板幕墙施工工艺
4）蜂巢铝板幕墙施工工艺：
（1）钢通立柱安装时，角码与立柱通过M12X110的不锈钢螺栓连接，立柱垂直位置由吊垂控制，位置调准确后，连接角码焊接在预埋件上。
立柱安装误差：前后不应大于2.0mm；左右不应大于3.0mm。
（2）角钢横梁安装由下而上进行，安装时必须拉水平通线，以确保横梁平和，位置准确。
横梁角钢与立柱通过M6的不锈钢双头螺栓连接，待全部安装完后进行检查、调整、校正。
横梁安装完毕，相邻两根横梁的水平标高偏差不大于1mm。
（3）蜂巢板幕墙的最后装饰效果和工程质量，关键在于板块加工的表面平整度及表面喷涂的色差。
故在板块加工定货时，一定要派专人去加工厂监督板块的加工质量。
以保证板块的平整及颜色的均匀。
（4）板块加工是其材质控制的关键，也是最容易产生问题的环节。
加工后的面板，要求表面色彩均匀、无杂质，折边无裂痕、尺寸准确。
（5）板块安装由上向下进行，采用压块固定方式，以保证板块的抗震变形承受力，板块在安装时要不断地进行水平、垂直度检测并及时调整，以保证板块整体的平整度。
（由于空侧铝板幕墙的长度相对较长）
（6）板安装完毕应进行全面检查调整。
蜂巢板之间缝隙必须用耐候胶DC791-N嵌缝，予以密封，防止雨水渗漏。
打胶时应注意：塞好泡沫棒后再将耐候胶注入板缝；打胶后及时将胶缝表面剁平多余的
胶，保证胶缝平整和光滑；撕掉保护胶带纸，随即擦净污染物；重视密封胶在未完全硬化前的成品保护，不要使其粘染灰尘和划伤。
蜂窝铝板幕墙施工技术交底
③用清洁剂将蜂窝铝板靠室内一侧及铝合金框表面清洁干净。 ④按施工图将蜂窝铝板放置在铝合金框架上。 ⑤按施工图将蜂窝铝板用螺栓与铝合金骨架固定。 ⑥蜂窝铝板与铝蜂窝铝板之间的间隙一般为 10～20mm，用弹性材料封堵。 ⑦在接缝内放置衬垫棒。 ⑧注胶时需将该部位基材表面用清洁剂清洗干净后，再注入密封胶。 （2）蜂窝铝板安装技术要求 ①蜂窝铝板须放置与干燥通风处，并避免与电火花、油污等腐蚀物质接触，以防板表 面受损。 ②蜂窝铝板搬运时应有保护措施，以免损坏蜂窝铝板。 ③注胶前，一定要用清洁剂将蜂窝铝板及铝合金框表面清洁干净，清洁后的材料须在 一小时内密封，否则重新清洗。 ④密封胶须注满，不能有空隙或气泡。 ⑤应遵守标签上的说明使用溶剂，且在使用溶剂场所严禁烟火。 ⑥注胶之前，应将密封条或防风雨胶条安放于蜂窝铝板与铝合金型材之间。 ⑦根据密封胶的使用说明， 注胶宽度与注胶深度之最合适尺寸比率为 2 （宽度） ： 1 （深 度） 。 ⑧注密封胶时，应用胶纸保护胶缝两侧的材料，使之不受污染。 ⑨蜂窝铝板安装完毕，在易受污染部位用胶纸贴盖或用塑料薄膜覆盖保护，易被划碰 的部位，应设安装护栏保护。 ⑩清洁中使用的清洁剂应对蜂窝铝板、胶及铝合金型材等材料无任何腐蚀。

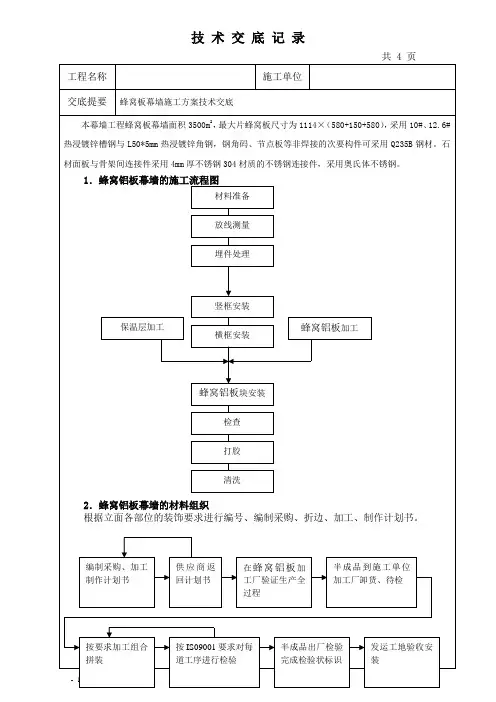

1．蜂窝铝板幕墙的施工流程图
材料准备 放线测量 埋件处理
竖框安装 保温层加工 横框安装
蜂窝铝板加工
蜂窝铝板块安装
检查 打胶 清洗
2．蜂窝铝板幕墙的材料组织 根据立面各部位的装饰要求进行编号、编制采购、折边、加工、制作计划书。
编制采购、加工 制作计划书
供应商返 回计划书
在 蜂窝铝板 加 工厂验证生产全 过程
E．将螺栓、垫片焊接固定与铁码上，以防止立挺发生位置偏移。 F．所有不同金属触面应涂上保护层或加上绝缘垫片，以防电解腐蚀。 G．根据技术要求验收铝合金或钢框架的安装，验收合格后再进行下一步工序。 7．层间防火施工方法 （1）层间防火施工工艺 结构检查→防火铁板安装→防火铁皮安装→防火棉安装→防火铁皮安装→密封打胶。 （2）结构检查 层间防火由于结构偏差原因，会造成层间防铁皮安装宽窄不一，现场剪切比较困难， 因而在放线后对结构进行检查，各处结构偏差进行记录，并进行编号，编号后设计依据尺 寸下料、加工，减少重复劳动。 （3）防火铁皮的安装 ①相邻楼层之间的楼板处，同一楼层的不同防火分区之间的隔墙处，均应进行防火封 堵。 ②防火隔断用 1.5mm 厚镀锌钢板制作，宜制成两面封闭的钢板，中间铺设厚度不小于 100mm 防火岩棉。 ③防火铁皮的安装应与结构地面贴紧，不宜留有空隙，射钉离结构边应﹥50mm，射钉 与射钉的间距不应大于 300mm。 （4）防火棉的安装 ①防火岩棉厚度不小于 100mm。 ②防火棉进工地后进行报验，报验合格后方可进行施工。 ③防火岩棉应放在干燥通风处，不得露天堆放。 ④防火岩棉应采用铝箔或塑料薄膜包裹严实、以免受潮。 ⑤防火岩棉安装应密实，不留间隙，上下应错缝搭接。 ⑥防火隔断周边闭合设置，现场防火棉切割尺寸应比实物尺寸大 10～20mm，四周应 塞紧不应有空隙、见光。 （5）防烟板的安装 待防火棉安装完毕，经检查合格后，方可进行防烟铁皮的安装，防烟板安装后，四周 打防火胶进行密封。 8．防雷保护 幕墙设计上应考虑使整片幕墙框架具有连续而有效的电传导性， 并可按设计院要求提 供足够的防雷保护接合端。 9．蜂窝铝板安装及技术要求 （1）蜂窝铝板安装 ①将分放好的蜂窝铝板分送至各楼层适当位置。 ②检查铝框对角线及平整度。
蜂窝铝板幕墙安装工艺
一、蜂窝铝板安装（1）、安装工艺流程放线→连接件→钢龙骨安装→蜂窝铝板安装→清理→检验（2）、测量放线1）、由于本工程蜂窝铝板施工平面度要求很高，所以不能完全依靠钢结构水平基准线，必须由基准轴线和水准点重新测量，并校正复核。
2）、按照图设计要求确定铝板标高控制线和分格线。
3）、测量时应控制分配测量误差，不能使误差积累。
4）、测量放线应在风力不大于4级情况下进行，并要采取避风措施。
（3）、钢龙骨安装1）、首先将连接铁件固定在金属屋面的锁边上，然后安装纵向主框架，安装时将已定尺加工的主框架与连接铁件螺栓连接，根据控制线对主龙骨进行复核，复核主龙骨的分格尺寸、平整度，达到要求后再进行拧紧处理。
2）、纵向主框架安装完毕后，再装横向次框架。
根据水平控制线，将次框架和主框架连接，然后调整次框架的水平度与平整度，达到要求后进行满焊处理。
3）、加焊完毕后将所有的焊缝逐一检验，确认没有漏焊之处后敲去焊渣进行防腐处理。
（4）、蜂窝铝板安装1）、蜂窝铝板的安装顺序是从每单元的下部第一块板开始，自下而上安装。
安装完该单元的第一排再安装第二排。
2）、每安装铺设5排蜂窝铝板后，应检查一次，以便及时消除误差，板与板之间的缝隙一般为30mm，当蜂窝铝板安装完毕，要注意在易于被污染的部位要用塑料薄膜覆盖保护。
易被划、碰的部位，应设安全栏杆保护。
二、质量标准及检测方法质量标准：竖缝及墙面垂直度：幕墙高度60m内的≤10mm墙板平面度：2.0mm竖缝直线度：2.0mm横缝直线度：2.0mm横缝水平度：2.0mm缝宽度：±1.5mm相邻两板块高低差；1mm 检测工具：分别用激光经纬仪、激光水准仪、铅垂仪、3m靠尺、卡尺、深度尺检验。
三、质量通病防治蜂窝铝板安装涉及工种较多，工艺复杂，施工难度大，比较容易出现质量问题。
通常表现在以下几个方面1、板面不平整，接缝不平齐。
产生原因：(1)连接码件固定不牢，产生偏移。
(2)码件安装不平直。
隐缝铝板幕墙施工工艺技术
隐缝铝板幕墙施工工艺技术
隐缝铝板幕墙是一种常用于建筑外墙装饰的材料，其优点是美观、耐用、防火等。
下面将介绍一下隐缝铝板幕墙的施工工艺技术。
首先，进行立面结构准备工作。
包括清理外墙表面，检查墙体结构是否平整，修复墙体缺陷等。
同时，要按照设计图纸确定幕墙的安装位置和高度，进行标线。
接下来，进行支撑结构的安装。
隐缝铝板幕墙通常采用轻型金属支撑系统，包括铝合金型材和不锈钢螺栓。
首先，将铝合金型材按照设计要求进行切割和加工。
然后，使用不锈钢螺栓固定型材到墙体上，确保支撑系统的牢固稳定。
然后，进行幕墙板的安装。
隐缝铝板幕墙采用的是锁口接头，需要精确的尺寸和定位。
首先，根据设计图纸进行铝板的切割和加工，确保大小和形状的准确性。
然后，将铝板按照设计要求进行安装，利用铝合金型材的锁口接头进行连接，形成隐缝效果。
在安装过程中，需要注意保护幕墙板表面，避免划伤和污染。
同时，要进行严密的检查，确保幕墙板的安装位置、尺寸和接缝的精度等都符合设计要求。
最后，进行幕墙的后处理工作。
包括清理安装过程中留下的杂物和污渍，修复幕墙板表面的划伤和瑕疵等。
同时，要对幕墙进行防腐蚀处理，提高其耐候性。
总结起来，隐缝铝板幕墙的施工工艺技术主要包括立面结构准备、支撑结构安装、幕墙板安装和后处理工作等。
在施工过程中需要精确的尺寸控制、严密的质量检查和细致的处理工作，确保幕墙装饰效果美观、牢固耐用。
蜂窝铝板幕墙安全技术交底模板
一、工程名称：[填写工程名称]二、交底日期：[填写交底日期]三、施工单位：[填写施工单位]四、分项工程名称：蜂窝铝板幕墙安装五、交底内容：1. 作业人员要求：- 作业人员必须经过专业培训，取得相关资格证书后方可上岗。
- 作业人员入场前必须进行安全教育和技能考核，合格后方可参与施工。
- 作业人员应熟悉蜂窝铝板幕墙的安装工艺、操作规程和安全注意事项。
2. 施工准备：- 施工前应进行全面的安全检查，确保施工现场安全无隐患。
- 严格按照设计图纸和施工规范进行施工，确保工程质量。
- 施工材料必须符合国家相关标准和要求。
3. 施工工艺及注意事项：- 蜂窝铝板幕墙安装前，应先进行现场测量，确保安装尺寸准确。
- 安装过程中，应严格按照施工顺序进行，避免因操作不当导致安全事故。
- 在高空作业时，必须佩戴安全带，并采取防坠落措施。
- 使用电动工具时，应确保工具安全可靠，操作人员应熟悉工具的使用方法。
- 遇到恶劣天气时，应暂停施工，确保人员安全。
4. 安全措施：- 施工现场应设置明显的安全警示标志，提醒作业人员注意安全。
- 施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。
- 作业人员应定期进行安全检查，发现问题及时整改。
- 加强施工现场的消防管理，确保消防设施完好，消防通道畅通。
5. 应急处理：- 制定应急预案，明确事故报告程序、救援措施和应急物资准备。
- 作业人员应熟悉应急预案，提高应急处置能力。
- 发生安全事故时，应立即启动应急预案，及时采取措施进行救援。
六、交底人：[填写交底人姓名]七、接受交底人：[填写接受交底人姓名]八、备注：1. 本交底内容为蜂窝铝板幕墙安全技术交底模板，具体施工过程中应根据实际情况进行调整。
2. 施工单位应将本交底内容作为施工过程中的重要依据，确保施工安全。
九、附件：1. 蜂窝铝板幕墙安全技术交底记录表2. 蜂窝铝板幕墙施工方案3. 蜂窝铝板幕墙安全操作规程注：以上模板仅供参考，具体内容应根据实际工程情况进行调整。
铝板幕墙施工工艺
蜂窝铝板安装施工工艺一、施工工艺流程二、蜂窝铝板安装施工1 测量放线(1) 由于土建施工允许误差较大，蜂窝铝板工程施工要求精度很高，所以不能完全依靠土建水平基准线，必须由基准轴线和水准点重新测量，并校正复核。
(2) 照设计在底层确定幕墙定位线和分格线位。
(3) 用经纬仪或激光垂直仪将幕墙的阳角和阴角引上，并用固定在钢支架上的钢丝线作标志控制线。
(4) 用水平仪和标准钢卷尺等引出各层标高线。
1) 确定好每个立面的中线。
2) 测量时应控制分配测量误差，不能使误差积累。
3) 测量放线应在风力不大于4级情况下进行，并要采取避风措施。
4) 放线定位后要对控制线定时校核，以确保蜂窝铝板幕墙垂直度和金属竖框位置的正确。
所有外立面装饰工程应统一放基准线，并注意施工配合。
2 立柱的安装将立柱先与连接件连接，然后连接件再与主体预埋件连接，并进行调整和固定。
立柱安装标高偏差不应大于3mm，轴线前后偏差不应大于2mm，左右偏差不应大于3mm。
相邻两根立柱安装标高偏差不应大于3mm，同层立柱的最大标高偏差不应大于5mm，相邻两根立柱的距离偏差不应大于2mm。
3 横料的安装(1) 对照施工图检查框架主龙骨尺寸及加工孔位是否正确。
(2) 将次龙骨固定在主龙骨上。
(3) 调整支座连接螺栓，以确保横梁安装水平度及垂直度，相邻两根横梁的水平标高偏差≯1mm，同层横梁标高差(当一幅幕墙宽度≤35m时)≯5mm，(当一幅幕墙宽度＞35m时)≯7mm。
同一层横梁安装应由下而上进行，当安装完一层高度时，应进行检查调整、校正、固定，使其符合质量要求。
安装完毕后需进行隐蔽工程验收，并作好隐蔽工程验收记录，经过监理及质检部门检查签字后方可进行下道工序的操作。
4 质量控制及检测手段质量控制采取班组自检、班组互检、质检员专检三道程序。
质量标准蜂窝铝板安装应按板块分配图上板号安置就位，明胶缝部位安装角码组装好，并检查相邻两块板角码是否错开，试装检查其水平度、垂直度，然后用不锈钢螺栓装配，试固定在主副龙骨上，调整横竖缝间隙符合要求再固定。
