浅谈特高压输电铁塔的制造工艺与装备
输变电工程角钢铁塔的制作工艺研究
输变电工程角钢铁塔的制作工艺研究发布时间：2021-06-25T14:45:06.310Z 来源：《当代电力文化》2020年35期作者：李国明[导读] 由于特高压输变电工程铁塔结构复杂、加工质量要求较高李国明绍兴电力设备有限公司，浙江绍兴 312025摘要：由于特高压输变电工程铁塔结构复杂、加工质量要求较高，必须要有一套完善的生产工艺来严格控制加工质量，以保证生产出高质量、高水平的产品。
公司全体员工必须严格执行本工艺，同心协力，各尽所长，充分发挥各自的才能，利用公司先进的生产设备，生产出让用户放心、满意的产品，为整个电网建设作出我们的贡献。
本文就输变电工程角钢铁塔的制作工艺进行探索，希望对电网行业的广大工作者有所帮助。
关键词：铁塔角钢；输变电工程；制作工艺；质量改进引言：铁塔角钢一直以来是唐钢公司的主要产品之一，在华北乃至全国有着比较大的市场，有着很好的信誉。
铁塔角钢产品以稳定的性能保证促使需求量不断增加，市场前景广阔。
但由于近年来市场竞争的加剧，角钢用户全合同定尺交货的要求日益增强，并且对产品质量要求也更加严格，受工艺条件的限制，只能满足部分合同定尺，且还存在一定的表面质量问题，给型钢销售带来了困难，也严重影响了产品的市场竞争力。
综上所述，本文就输变电工程角钢铁塔的制作工艺进行研究，本文所述工艺规程根据《输电线路铁塔制造技术条件》（GB/T 2694-2018）、合同技术要求及公司铁塔制作经验编制，适用于很多公司输电线路铁塔制作过程中的各道工序。
一、输变电工程角钢铁塔的制作工艺需要遵守的原则本段就输变电工程角钢铁塔的制作工艺需要遵守的原则进行说明。
第一、输变电工程角钢铁塔的制作工艺规程根据工程合同技术要求《输电线路铁塔质量分等标准》（SDZ025-87)、《输电线路铁塔制造技术要求》（GB/T 2694-2018)、《±800KV及以下直流架空输电线路工程施工及验收规程》（DL/T5235-2010)、《±800KV架空送电线路施工及验收规范》（Q/GDW1225-2014)执行。
探讨输电线路铁塔制造用钢及加工焊接技术
探讨输电线路铁塔制造用钢及加工焊接技术摘要：输电铁塔作为输电工程的重要组成部分，其由很多金属结构的零件组成，需要焊接在一起才能形成一个整体以承担外荷载。
文章主要分析了我国输电铁塔加工、焊接技术进展。
关键词：输电铁塔；加工；焊接技术输电铁塔是输电线路中耗钢量最大的电力设施，包括角钢塔、钢管塔（包括大跨越高塔）。
其中，高压、超高压输电、特高压直流及特高压交流（单回路）输电铁塔一般采用角钢塔，而特高压交流（双回路或多回路）输电线路铁塔及跨越铁塔一般采用钢管塔。
1输电铁塔加工关键技术1.1角钢塔角钢塔是传统的铁塔产品，近年来，特高压线路工程建设，极大推动了高强角钢、大规格角钢的应用，尤以特高压直流工程角钢塔为代表，代表了角钢塔加工的最高水平。
（1）大规格角钢构件加工技术大规格角钢包括22，25，28，30这4种型号，最大规格∠300mm×35mm，构件加工主要包括定长切断、切角、制孔、开（合）角等工艺过程。
大规格角钢不允许采用剪切工艺切断、切角，也不允许采用冲孔工艺制孔，为提高加工效率，大规格角钢构件加工一般靠提升装备技术水平来实现，在角钢件生产线上配备高速钻及专门的锯切单元等，完成切断、切角、制孔作业。
（2）开豁口制弯件的加工技术开豁口制弯件的加工涉及角钢件和钢板件，加工流程包括切割豁口或割缝、制弯、制孔、焊接及检验。
角钢件用于弯曲角度较大的场合、钢板件用于有异面角的场合。
该类构件加工难点在于精度控制和工艺控制。
良好的开豁口制弯件加工需要精确地放样，严格的制弯工艺，高水平的焊工及严格的焊接工艺才能保证。
（3）塔脚制作角钢塔塔脚是塔腿与基础连接的重要节点，其结构复杂，使用的钢材厚度较大，焊缝数量较多。
其加工的关键技术是装配与焊接。
塔脚加工技术的关键是采用合理的焊接顺序，较小的焊接工艺参数，采用多层多道焊工艺，必要时还要采取防层状撕裂的措施。
近年来，为提高塔脚焊接质量和生产效率，部分塔厂采用了塔脚焊接专机，可显著提高塔脚加工、焊接质量及生产效率。

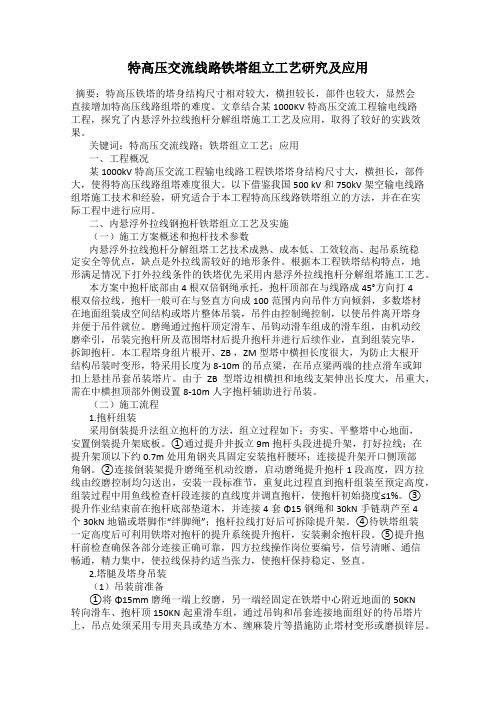

特高压交流线路铁塔组立工艺研究及应用
1.抱杆组装
采用倒装提升法组立抱杆的方法，组立过程如下：夯实、平整塔中心地面，安置倒装提升架底板。①通过提升井扳立9m抱杆头段进提升架，打好拉线；在提升架顶以下约0.7m处用角钢夹具固定安装抱杆腰环；连接提升架开口侧顶部角钢。②连接倒装架提升磨绳至机动绞磨，启动磨绳提升抱杆1段高度，四方拉线由绞磨控制均匀送出，安装一段标准节，重复此过程直到抱杆组装至预定高度，组装过程中用鱼线检查杆段连接的直线度并调直抱杆，使抱杆初始挠度≤1%。③提升作业结束前在抱杆底部垫道木，并连接4套Φ15钢绳和30kN手链葫芦至4个30kN地锚或塔脚作“绊脚绳”；抱杆拉线打好后可拆除提升架。④待铁塔组装一定高度后可利用铁塔对抱杆的提升系统提升抱杆，安装剩余抱杆段。⑤提升抱杆前检查确保各部分连接正确可靠，四方拉线操作岗位要编号，信号清晰、通信畅通，精力集中，使拉线保持约适当张力，使抱杆保持稳定、竖直。
某1000kV特高压交流工程输电线路工程铁塔塔身结构尺寸大，横担长，部件大，使得特高压线路组塔难度很大。以下借鉴我国500 kV和750kV架空输电线路组塔施工技术和经验，研究适合于本工程特高压线路铁塔组立的方法，并在在实际工程中进行应用。
二、内悬浮外拉线钢抱杆铁塔组立工艺及实施
（一）施工方案概述和抱杆技术参数
2.塔腿及塔身吊装
（1）吊装前准备
①将Φ15mm磨绳一端上绞磨，另一端经固定在铁塔中心附近地面的50KN转向滑车、抱杆顶150KN起重滑车组，通过吊钩和吊套连接地面组好的待吊塔片上，吊点处须采用专用夹具或垫方木、缠麻袋片等措施防止塔材变形或磨损锌层。②塔腿、塔身吊装时，通过调拉线使抱杆向吊件侧适度倾斜，倾斜角度一般不超过100，起吊绳和竖直方向夹角不超过20°。③起吊塔腿主材、辅材片时，需预先倾斜抱杆，以减少控制绳受力；由于吊重较轻，可以在5-6倍主滑车组吊钩下悬挂2-3倍辅助起吊滑车组，以提高工效。

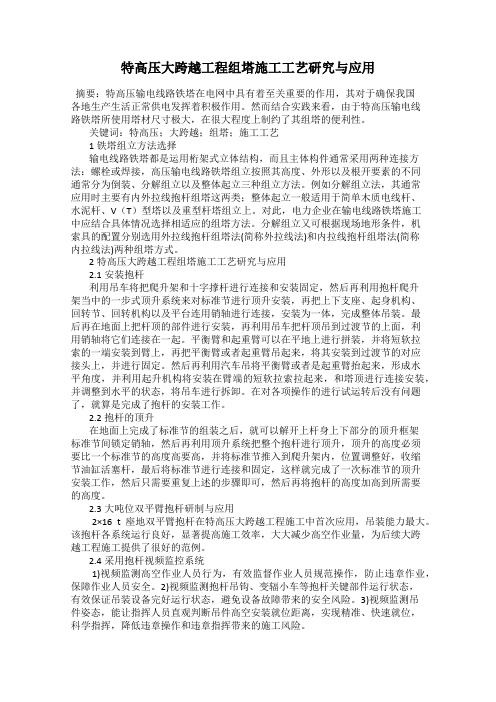

特高压大跨越工程组塔施工工艺研究与应用
特高压大跨越工程组塔施工工艺研究与应用摘要：特高压输电线路铁塔在电网中具有着至关重要的作用，其对于确保我国各地生产生活正常供电发挥着积极作用。
然而结合实践来看，由于特高压输电线路铁塔所使用塔材尺寸极大，在很大程度上制约了其组塔的便利性。
关键词：特高压；大跨越；组塔；施工工艺1铁塔组立方法选择输电线路铁塔都是运用桁架式立体结构，而且主体构件通常采用两种连接方法：螺栓或焊接，高压输电线路铁塔组立按照其高度、外形以及根开要素的不同通常分为倒装、分解组立以及整体起立三种组立方法。
例如分解组立法，其通常应用时主要有内外拉线抱杆组塔这两类；整体起立一般适用于简单木质电线杆、水泥杆、V（T）型塔以及重型杆塔组立上。
对此，电力企业在输电线路铁塔施工中应结合具体情况选择相适应的组塔方法。
分解组立又可根据现场地形条件，机索具的配置分别选用外拉线抱杆组塔法(简称外拉线法)和内拉线抱杆组塔法(简称内拉线法)两种组塔方式。
2特高压大跨越工程组塔施工工艺研究与应用2.1安装抱杆利用吊车将把爬升架和十字撑杆进行连接和安装固定，然后再利用抱杆爬升架当中的一步式顶升系统来对标准节进行顶升安装，再把上下支座、起身机构、回转节、回转机构以及平台连用销轴进行连接，安装为一体，完成整体吊装。
最后再在地面上把杆顶的部件进行安装，再利用吊车把杆顶吊到过渡节的上面，利用销轴将它们连接在一起。
平衡臂和起重臂可以在平地上进行拼装，并将短软拉索的一端安装到臂上，再把平衡臂或者起重臂吊起来，将其安装到过渡节的对应接头上，并进行固定。
然后再利用汽车吊将平衡臂或者是起重臂抬起来，形成水平角度，并利用起升机构将安装在臂端的短软拉索拉起来，和塔顶进行连接安装，并调整到水平的状态，将吊车进行拆卸。
在对各项操作的进行试运转后没有问题了，就算是完成了抱杆的安装工作。
2.2抱杆的顶升在地面上完成了标准节的组装之后，就可以解开上杆身上下部分的顶升框架标准节间锁定销轴，然后再利用顶升系统把整个抱杆进行顶升，顶升的高度必须要比一个标准节的高度高要高，并将标准节推入到爬升架内，位置调整好，收缩节油缸活塞杆，最后将标准节进行连接和固定，这样就完成了一次标准节的顶升安装工作，然后只需要重复上述的步骤即可，然后再将抱杆的高度加高到所需要的高度。
试析特高压架空输电线路架设施工工艺
试析特高压架空输电线路架设施工工艺摘要：在我国社会经济发展速度不断加快的形势下，各行各业对于电力资源的需求也越来越大。
电力企业只有不断地加大电力网络建设力度，才能够更好的满足人们日常生活与工作中的用电需求。
在电力网络建设过程中，输电线路的架设施工最为关键。
尤其是特高压输电线路在整个电力网络建设中的占比，已经成为衡量一个国家电力运输资源所占比重大小的标准。
本文重点针对特高压架空输电线路架设施工工艺进行了详细的分析，以供参考。
关键词：特高压架空输电线路，架设施工，施工工艺站在技术水平角度分析，特高压输电线路已经发展为我国较为成熟的电力运输方式，不仅可以将电力资源高效率、大规模、长距离的运输到电力资源相对匮乏的地区，还不会产生严重的资源浪费现象，资源分配的合理性可以得到保证。
在我国城市化建设进程不断加快的今天，各行各业都对电力资源的供应提出了更高的要求。
在这种情况下，只有不断的加大特高压输电线路的架设与发展，实现我国电力网络的升级换代，才能够促进我国电力网络的完善与发展，为我国城市基础设施的建设以及区域经济的发展提供保证。
一、特高压架空输电线路架设施工中的常用施工技术（一）悬浮抱杆组立技术这是一种在特高压架空输电线路架设施工中最常用的一种施工技术。
在正式开始施工之前，需要对施工现场的地质条件进行分析，并以此为基础加强杆塔施工质量的控制。
在悬浮抱杆组立基部阶段施工中，经常使用单根吊装或者分片吊装两种施工模式。
在借助悬浮抱杆组立提高杆塔的高度时，不仅要严格按照相关施工要求进行施工，还需要将杆塔螺栓拧紧，加强杆塔质量的控制。
（二）飞行器展线技术在特高压架空输电线路施工过程中，施工现场的地形具有一定的复杂性。
如果在农田中进行输电线路的架设，可能会对农田中的农作物产生破坏，使农民群众遭受严重的经济损失。
为了解决这一问题，就可以利用飞行器展线技术，即利用飞行器进行悬空展现。
这样，就可以有效避免线路架设施工对农田产生破坏，将施工成本控制在允许范围内。
输电铁塔生产工艺流程
输电铁塔生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classicarticles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!输电铁塔是电力输送系统中的重要组成部分，其主要作用是支撑输电线路，保证线路的稳定运行。
特高压工程塔式起重机组塔施工技术及装备的研究与应用
