滚动轴承和弹簧汇总
机械制图第2版教案-067 弹簧及滚动轴承

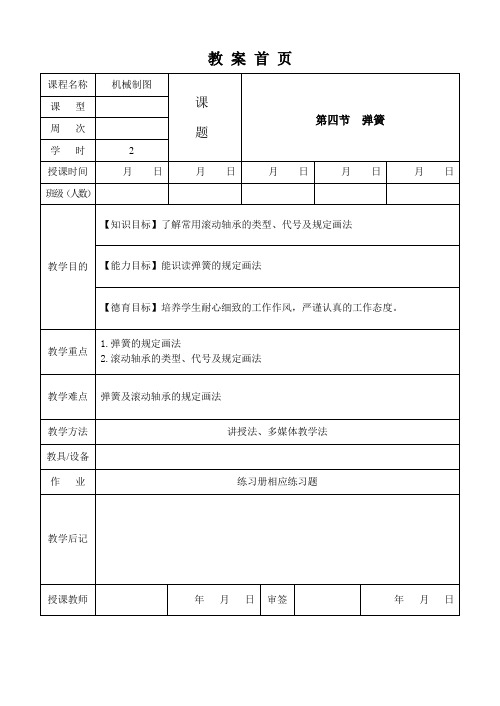

教案首页组织教学1．检查学生出勤情况和学习用具准备情况。
2．安定课堂秩序，集中学生注意力。
授课内容课前准备向心轴承、推力轴承和向心推力轴承各一个，采用实物模型讲解轴承的构造和类型。
一、教学内容1.圆柱螺旋压缩弹簧各部分名称及尺寸计算（1）线径d。
弹簧钢丝直径。
（2）弹簧外径D。
弹簧最大直径。
（3）弹簧内径D1。
弹簧最小直径。
（4）弹簧中径D2。
弹簧内、外径的平均直径。
（5）节距t。
除支承圈外，相邻两有效圈上对应点之间的轴向距离。
（6）有效圈数n1、支承圈数n2和总圈数n。
为了使螺旋压缩弹簧工作时受力均匀，增加弹簧的平稳性，将弹簧的两端并紧、磨平。
并紧、磨平的部分主要起支承作用，称为支承圈。
（7）自由高度H0。
在不受外力作用时的高度。
（8）展开长度L。
制造弹簧时坯料的长度。
2.圆柱螺旋压缩弹簧的画法教学方法及授课要点随记弹簧装配画法3.滚动轴承的结构及其分类1）向心轴承。
主要受径向力，如深沟球轴承。
2）推力轴承。
只受轴向力，如推力球轴承。
3）向心推力轴承。
同时承受径向和轴向力，如圆锥滚子轴承。
4.滚动轴承的画法5.滚动轴承的标记(1)基本代号基本代号表示轴承的基本结构、尺寸、公差等级、技术性能等特征。
1）轴承类型代号轴承类型代号用数字或字母表示。
2）尺寸系列代号为适应不同的工作（受力）情况，在内径相同时，有各种不同的外径尺寸，它们构成一定的系列，称为轴承尺寸系列，用数字表示。
3）内径代号内径代号表示滚动轴承的内圈孔径，是轴承的公称内径，用两位数表示。
(2)补充代号二、课堂小结3种轴承画法不仅要讲清图样比例尺寸，还要讲清应用环境。
教会学生查阅轴承标准。
弹簧只介绍圆柱螺旋压缩弹簧的画法。
模块七任务3-4滚动轴承弹簧表示法
《机械制图与CAD》学习领域教案
NO：26
（a）向心轴承（b）向心推力轴承（c）
推力轴承
图6-33 滚动轴承类型及结构
图6-35 深沟球轴承规定画法作图步骤
以上三种画法，矩形线框应按外径D、内径d、宽度B等实际尺寸绘制，框内部分按图示比例绘制。
3.弹簧的画法
（a）圆柱螺旋压缩弹簧（b）拉伸弹簧（c）扭转弹簧钢（d）涡卷弹
图6-36 常见弹簧种类
3.2圆柱螺旋压缩弹簧各部分名称及尺寸计算（GB/T459—
（a）剖视图（b）视图（c）示意图
图6-37 圆柱螺旋弹簧的表示方法GB/T4459.4—2003对弹簧的画法作了如下规定：
图6-39 圆柱螺旋压缩弹簧的画图步骤
课堂练习：轴承弹簧画法练习
内容：习题集相关作业。
常用机械零件的类型
常用机械零件的类型
机械零件是构成机械设备和装置的基本组成部分。
它们的类型繁多，不同类型的机械零件有不同的功能和应用。
以下是常见的几种机械零件类型。
1. 轴
轴是机械设备中常见的零件之一。
它通常是圆柱形的，用于支撑和传动力量。
轴可以用于将旋转运动传递给其他零件，如齿轮或带轮。
轴的直径和长度可以根据特定的应用要求进行选择。
2. 轴承
轴承是一种能够支撑和减少摩擦的机械零件。
它们在机械设备中广泛应用，用于支撑旋转的轴或轴上的其他零件。
轴承可以分为滚动轴承和滑动轴承两种类型。
滚动轴承使用滚珠或滚子来减少摩擦，而滑动轴承则使用润滑剂来减少摩擦。
3. 齿轮
齿轮是将旋转运动传递给其他零件的机械零件。
它们通常由多个齿轮齿条组成，通过相互啮合来传递力量和运动。
齿轮可以根据其齿数、模数和齿廓进行分类，不同类型的齿轮适用于不同的应用场景。
4. 联轴器
联轴器是连接两个轴的机械零件。
它们用于传递旋转运动，并允许轴之间的位移和角度偏差。
联轴器通常由两个套在轴上的半轴套组成，通过齿和凹槽等结构来实现传递力量和运动。
5. 弹簧
弹簧是一种具有弹性的机械零件。
它们通常用于储存和释放能量，以及控制零件之间的相对运动。
弹簧的类型包括压缩弹簧、拉伸弹簧和扭转弹簧等。
它们的形状和材料可以根据具体的要求进行选择。
以上是常用机械零件的几种类型。
每种类型的机械零件在不同的应用中都发挥着重要的作用。
了解这些机械零件的类型和功能，对于设计和维修机械设备都具有重要意义。
轴承及轴承的画法
1、滚动轴承类型代号 代号
0 1 2 3 4 5 6
轴承类型
双列角接触球轴承 调心球轴承 调心磙子轴承和推力调心 磙子轴承 圆锥柜子轴承 双列深沟球轴承 推力轴承 深沟球轴承
代号 轴承类型
7 8 N NN U QJ 角接触球轴承 推力圆柱磙子轴承 圆柱磙子轴承 双列或多列圆柱磙子轴承 外球面球轴承
第五节 滚动轴承、弹簧
一、滚动轴承的种类
单击图片进行动画演示 圆锥磙子轴承 深沟球轴承 推力球轴承
二、滚动轴承的画法
结构形式 规定画法
1、深沟球轴承的画法
特征画法
应用
2、圆锥磙子轴承的画法
结构形式 规定画法 特征画法 应用
3、推力球轴承的画法
结构形式
规定画法
特征画法
应用
三、滚动轴承代号
滚动轴承的代号由基本代号、前置代号和后置代号组成，顺序为： 前置代号、基本代号、后置代号。 (1) 基本代号表示滚动轴承的基本类型、结构和尺寸，是滚动轴承代号的基础。滚动轴承的基本代号由 类型代号、尺寸系列代号、内径代号构成。类型代号用阿拉伯数字或大写拉丁字母表示，尺寸系列代号 和内径代号用数字表示。
四点接其 示例
【类型代号】类型代号用阿拉伯数字或大写拉丁字母表 示 【尺寸系列代号】尺寸系列代号由两位数字组成，左边 一位为滚动轴承的宽（高）度系列代号，右边一位为直 径系列代号。尺寸系列代号决定了轴承的外径(D)和宽 度(B)。 【内径代号】内径代号表示轴承的内径，对于内径在 20mm至480mm之间的轴承(22mm、28mm、32mm除外)， 其内径代号为内径除以5的商数，商数为个位数时，需 在商数左边加0。例如，内径为40mm，则内径代号为08。 至于内径大于480mm，或小于20mm的滚动轴承，其内 径代号可查相关国家标准。 (2) 前置代号和后置代号 前置和后置代号是轴承在结构形状、尺寸、公差、技术要求等有改进时，在 其基本代号左、右添加的补充代号。具体内容可查阅有关的国家标准。
常用轴承知识点总结
常用轴承知识点总结一、轴承的定义和分类轴承是一种重要的机械基础零部件，用于支撑和转动轴和轴承壳的机械元件，以减小摩擦系数，使得机械设备运动更加顺畅和灵活。
按照轴承的用途和结构特点，可以将轴承分为很多种类，主要包括滚动轴承和滑动轴承两大类。
其中滚动轴承主要包括直径滚子轴承、圆锥滚子轴承、圆柱滚子轴承和推力滚子轴承；滑动轴承主要包括滑动轴承和线性滑动轴承。
二、滚动轴承的结构和工作原理滚动轴承是一种利用滚动体（滚子、针、圆柱体）在内圈和外圈的滚道上滚动的轴承。
其结构主要包括内圈、外圈、滚动体和保持架四个部分。
滚动轴承的工作原理是通过滚动体在内外圈的滚道上滚动，从而减小了滚动摩擦系数，提高了轴承的承载能力和运动效率。
因此滚动轴承适用于需要承受较大载荷和较高转速的场合。
三、滑动轴承的结构和工作原理滑动轴承是一种利用润滑油膜在内外圈间形成润滑层的轴承。
其结构主要包括内圈、外圈、润滑层和保持架四个部分。
滑动轴承的工作原理是通过润滑油膜在内外圈的摩擦表面上形成润滑层，从而减小了摩擦系数，减小了能量损失，提高了轴承的运动效率。
因此滑动轴承适用于需要较高精度和较低振动噪声的场合。
四、轴承的安装和维护轴承的安装和维护对于机械设备的运行稳定性和寿命有着非常重要的影响。
在安装轴承时，需要注意内外圈的配合间隙和轴承与轴承座的配合间隙，严格控制轴承的安装精度和干净度。
在维护轴承时，需要进行轴承的润滑和密封，清洁和检查轴承的状态，定期更换润滑脂和密封件，及时处理轴承的异常现象和故障原因。
五、轴承的选型和参数计算轴承的选型和参数计算是轴承应用的重要环节。
通过对机械设备的工作环境、载荷性质、转速要求和安装空间等因素的综合考虑，确定适合的轴承类型和规格。
在轴承参数计算方面，需要计算轴承的额定静载荷、额定动载荷、额定转速、额定摩擦力矩和轴承寿命等参数，以保证轴承的可靠性和稳定性。
六、轴承的故障检测和处理轴承的故障检测和处理是轴承维护的重要内容。
最全滚动轴承基本知识汇总
最全滚动轴承基本知识汇总滚动轴承一般由内圈、外圈、滚动体和保持架四部分组成。
内圈的作用是与轴相配合并与轴一起旋转；外圈作用是与轴承座相配合，起支撑作用；滚动体是借助于保持架均匀的将滚动体分布在内圈和外圈之间，其形状大小和数量直接影响着滚动轴承的使用性能和寿命；保持架能使滚动体均匀分布，防止滚动体脱落，引导滚动体旋转起润滑作用。
一、滚动轴承特征1、专业化轴承零件加工中，大量采用轴承专用设备。
如钢球加工采用磨球机、研磨机等设备。
专业化的特点还体现在轴承零件的生产上，如专业生产钢球的钢球公司、专业生产微型轴承的微型轴承厂等。
2、先进性由于轴承生产的大批量规模要求，使得其使用先进的机床、工装和工艺成为可能。
如数控机床、三爪浮动卡盘及保护气氛热处理等。
3、自动化轴承生产的专业化为其生产自动化提供了条件。
在生产中大量采用全自动、半自动化专用和非专用机床，且生产自动线逐步推广应用。
如热处理自动线及装配自动线等。
二、按结构类型分类滚动轴承按照结构可分为：深沟球轴承，滚针轴承，角接触轴承，调心球轴承，调心滚子轴承，推力球轴承，推力调心滚子轴承，圆柱滚子轴承，圆锥滚子轴承，带座外球面球轴承等等。
1、深沟球轴承深沟球轴承结构简单，使用方便，是生产批量最大，应用范围最广的一类轴承。
它主要用于承受径向载荷，也可承受一定的轴向载荷。
当轴承的径向游隙加大时，具有角接触轴承的功能，可承受较大的轴向载荷。
应用于汽车，拖拉机，机床，电机，水泵，农业机械，纺织机械等。
2、滚针轴承滚针轴承装有细而长的滚子（滚子长度为直径的3~10倍，直径一般不大于5mm），因此径向结构紧凑，其内径尺寸和载荷能力与其他类型轴承相同时，外径最小，特别适用于径向安装尺寸受限制的支承结构。
根据使用场合不同，可选用无内圈的轴承或滚针和保持架组件，此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内.外滚动表面，为保持载荷能力和运转性能与有套圈轴承相同，轴或外壳孔滚道表面的硬度.加工精度和表面和表面质量应与轴承套圈的滚道相仿。
机械制图剖视图、螺纹、弹簧、装配图等基础知识
注意： ⑶内、外螺纹旋合的规定画法
1. 表 示 内 、 外 螺 纹大、小径的细实 线和粗实线应分别 对齐。
2. 不 通 螺 孔 中 的 钻孔锥角应画成 120°。
3. 剖 面 线 应 画 到 粗实线上，且螺杆 按不剖绘制。
（点击钻头演示动画）
⑷牙型表示法
一般不在图中表示螺纹 牙型，当需要表示螺纹牙 型时可按图示方法绘出螺 纹的牙型。
画波浪线应注意： 波浪线不应与其它图线重合，遇 到机件上的孔、槽等空腔结构时应 断开波浪线。
四、剖视图的规定画法和简化画法
1.规定画法 对于机件上的肋板、轮辐及薄壁等，若按纵向剖切 则这些结构都不画剖面符号，而用粗实线将其与相邻 部分分开。 但当剖切平面横向切断这些结构时，仍应画出剖面 符号。 ⑴肋板的规定画法
2.画剖视图时应注意的几个问题
⑴通常选用与投影面平行的剖切平面 ⑵其它视图不受剖视图的影响，仍应按完整机件画出视图 ⑶剖开机件后凡可见轮廓线都应画出 ⑷一般省去剖视图中的虚线
3.剖面符号 按国标规定应在机件被剖切处画上表示材料类别的剖 面符号 金属材料的剖面符号为一组间隔相等、方向相同且平 行的细实线（称为剖面线） 通用剖面线应以适当角度的细实线绘制，最好与主要 轮廓线成45°角。
左旋螺纹
右旋螺纹
上述螺纹的五个基本要素决定了螺纹的尺寸和规格。五个 要素相同的内、外螺纹才能够旋合使用。
为了便于设计和加工，国家标准对螺纹作了规定。 标准螺纹 牙型、直径和螺距符合标准 特殊螺纹 牙型符合标准，而直径或螺距不符合标准 非标准螺纹 牙型不符合标准
⑴ 按螺纹的标准化3程.螺度纹分的类 分类
直齿圆柱齿轮各部分名称及参数84滚动轴承85弹簧101装配图的作用与内容102装配图的视图表达方法102装配图的视图表达方法102装配图的视图表达方法102装配图的视图表达方法一滚动轴承的类型和结构向心轴承主要承受径向载荷推力轴承只承受轴向载荷向心推力轴承同时承受轴向和径向载荷如圆锥滚子轴承1
工程制图与CAD7.3键销滚动轴承和弹簧.ppt
圆柱销的型式及尺寸
≈
末端形状，由制造者确 定，允许倒圆或凹穴
7.3.2 销连接
圆柱销连接的画法
7.3 键、销、滚动轴承和弹簧
当剖切平面通 过销的基本轴 线时，销作为 不剖处理。
7.3.2 销连接
7.3 键、销、滚动轴承和弹簧
圆柱销连接
圆锥销连接
7.3.2 销连接
7.3 键、销、滚动轴承和弹簧
开口销连接
7.3 键、销、滚动轴承和弹簧
7.3.3 滚动轴承
滚动轴承是一种支承旋转轴 的组件。它具有摩擦小、结构紧 凑的优点，已被广泛使用在机器 或部件中。
滚动轴承是标准件，其种类很多，但其结构大体相同，较 多的滚动轴承由外圈、内圈、滚动体及保持架组成。
通常，外圈装在机座的孔内，固定不动；而内圈套在转动的 轴上，随轴转动。
滚动轴承与轴装配在一起时，在轴的两侧 以同样方式画出。
7.3.3 滚动轴承
7.3 键、销、滚动轴承和弹簧
三种常用的滚动轴承的型式、画法和用途
7.3.3 滚动轴承
滚动轴承的代号和标记
7.3 键、销、滚动轴承和弹簧
7.3 键、销、滚动轴承和弹簧
7.3.3 滚动轴承
滚动轴承标记举例
滚动轴承 6 2 0 8 GB/T 276－2013
7.3 键、销、滚动轴承和弹簧
7.3.2 销连接
销是标准件，通常用于零件间的连接或定位。
常用的销有：
பைடு நூலகம்
圆柱销
圆锥销
开口销
7.3.2 销连接
7.3 键、销、滚动轴承和弹簧
圆柱销的标记
销 GB/T 119.1 6m6×30
表示公称直径d=6 mm、公差m6、公称长度L=30 mm、材
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
a)
b)
c)
18
小
重点掌握：
结
1. 齿轮、键连接、销连接与滚动轴承的 画法。 ⒉ 键、销的标记；滚动轴承代号的意义。 ⒊ 自学齿轮几何尺寸的计算。
19
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
涡旋弹簧
13
二、圆柱螺旋压力弹簧
⒈ 弹簧各部分的名称及尺寸关系
支撑圈数 n2 : 弹簧端部用 于支承或固定的圈数。支承 圈圈数有1.5、２、2.5三种 有效圈数 n : 保持节距相等 参加工作的圈数 ( 计算弹 簧刚度时的圈数）。 总圈数 n1 : 有效圈数与 支撑圈数之和。
n1=n+n2
14
d : 簧丝直径 D : 弹簧外径 D1 : 弹簧内径 D2 : 弹簧中径 D2=D-d
16
作图步骤:
① 根据D2、H0画矩形。 ② 画出支撑圈部分的圆 和半圆。 直径=簧丝直径。 ③ 画出有效圈部分的圆。
④ 按右旋方向作相应圆 的公切线。 ⑤ 加深并画剖面线。
t t
t
17
⑵ 在装配图中弹簧的画法
弹簧各圈取省略画法后，其后面结构按不可见处 理。可见轮廓线只画到弹簧钢丝的断面轮廓或中 心线上（图a）。 簧丝直径≤2mm的断面可用涂黑表示（图b）。 簧丝直径＜1mm时，可采用示意画法（图c）。
A/2
滚动轴承是标准件，在 装配图中通常采用简化 画法(比例画法）。 d (内径) ● 主要参数 D (外径) B (宽度)
深沟球轴承简 化画法：
A/2 D
12
B B/2 A
60º d
弹
一、弹簧的作用和种类
簧
★作用：弹簧在部件中的作用是减震、复位、夹 紧、测力和储能。 常用种类 ★种类：
螺旋弹簧
压力弹簧 拉力弹簧 扭力弹簧
3
4
●分类
按其承受的载荷方向分为： ☆向心轴承—主要承受径向载荷，如深沟球轴承 ☆推力轴承—主要承受轴向载荷，如推力球轴承
5
☆组合轴承—同时承受径向载荷和轴向载荷，又 称为向心推力轴承，如圆锥滚子轴承
6
● 代号： ① 代ຫໍສະໝຸດ 的构成：按顺序由前置代号、基本代号、后置代号构成。
② 前置、后置代号是轴承在结构形状、尺寸、公差、
7.4滚动轴承、弹簧
1
一、滚动轴承的结构、分类及代号
●
结构
外 圈 滚 珠
外圈---装在机体或轴承座上， 内 圈 一般是固定不动的 保持架 内圈---装在轴上，与轴紧密配 合在一起，随轴一起转动 滚动体--装在内、外圈之间的 滚道中 保持架---用以均匀的分割滚动体，以防它们 相互之间的摩擦和碰撞
2
0 1 2 3 4 5 6 7 8 N U QJ
双列角接触轴承 调心球轴承 调心滚子轴承和推力调心滚子轴承 圆锥滚子轴承 双列深沟球轴承 推力球轴承 深沟球轴承 角接触轴承 推力圆柱滚子轴承 圆柱滚子轴承 外球面球轴承 四点接触球轴承
9
★第二、三位数字是尺寸系列代号
尺寸系列代号由轴承的宽（高） 度系列代号（一位数字）和直径系 列代号（一位数字）左右排列组成 。它反映了同种轴承在内圈孔径相 同时内、外圈的宽度，厚度的不同 及滚动体大小不同。显然，尺寸系 列代号不同的轴承其外廓尺寸不同 ，承载能力也不同。 尺寸系列代号有时可以省略：除圆锥滚子轴承外， 其余各类轴承宽度系列代号“0”，均省略；深沟球 轴承和角接触球轴承的10尺寸系列代号中的“1”可 以省略；双列深沟球轴承的宽度系列代号“2”可以 省略。 10
技术要求等有改变时，在其基本代号左右添加的补 充说明。
7
③ 基本代号
基本代号表示轴承的基本类型、结构和尺寸，是 轴承代号的基础。 基本代号由轴承类型代号、尺寸系列代号和内 径代号构成。
基本代号通常用4 位数字表示，从左往右依次为：
★第一位数字是轴承类型代号，如下表所示：
8
轴 承 类 型 代 号
代号 轴承类型
★右边的两位数字是内径代号。
当内径尺寸在20~480 mm范围内时， 内径尺寸=内径代号×5
如：轴承代号 6204 6——类型代号（深沟球轴承）。 2——尺寸系列（02）代号。 04——内径代号（内径尺寸=04×5=20mm）。
11
二、 滚 动 轴 承 的 画 法
●
d、D、B 根据轴承 代号在画图前查标准确 定。
t : 弹簧节距 H0 : 自由高度
称为自由高度 弹簧并紧磨平后在不受 外力情况下的全部高度，
15
⒉ 弹簧的画法
⑴ 单个弹簧的画法
★ 在平行于轴线的投影面上，弹簧各圈的轮廓线画 成直线。 ★ 左旋弹簧允许画成右旋， 但要加注“左”字。 ★ 四圈以上的弹簧，中间各 圈可省略不画，而用通过 中径线的点画线连接起来。 ★ 弹簧两端的支撑圈，不论 多少，都按图中形式画出。
