FH-9006型高压输电线路绝缘子(导线)弧垂 风偏在线监测系统
高压输电线路风偏(舞动、弧垂)在线监测系统
高压输电线路风偏（舞动、弧垂）在线监测系统一、概述导线风偏（舞动、弧垂）是威胁架空输电线路安全稳定运行的重要因素之一，常常造成线路跳闸、导线电弧烧伤、断股、断线等严重后果。
由于近些年来我国输电线路发生的导线风偏、舞动、弧垂闪络跳闸事故较多，导致了线路跳闸停运，给电网的安全稳定运行造成了较大的危害，并且风偏的发生常伴有大风和雷雨现象，给故障的判断及查找带来一定的困难。
高压输电线路风偏（舞动、弧垂）在线监测系统，由气象采集单元、风偏采集单元、子站和数据处理系统组成，气象采集单元和子站安装在输电线路杆塔上，风偏采集单元安装在导线上。
气象采集单元和风偏采集单元子把采集的气象参数、风偏角、倾斜角，传输到子站，然后通过无线网络方式向数据处理系统发送，数据处理系统完成对监测数据的转换和处理。
输电线路导线风偏（舞动、弧垂）在线监测系统的使用，便于运行部门在紧急状况下制定应对措施，同时也为线路设计时考虑气候条件、设定预防水平提供可靠依据。
二、产品示意图三、主要功能1、具有对导线风偏（舞动、弧垂）的实时监测和报警功能。
2、利用运营商已有的3G/GPRS/CDMA网络构建远程数据传输通道，实现输电线路在线监测系统监控中心可以实时监测远端现场的数据。
3、前置机子系统模块可以有效的连接现场系统，获得数据并实现数据存储/转发到输电线路在线监测系统。
4、系统采用了多层屏蔽技术，线路上部署的系统采用统一的金属外壳封装，外壳内测量传感器也具有金属屏蔽外壳，具有屏蔽、防水、防尘、连接可靠。
极强的抗干扰、抗雷击、确保系统运行稳定可靠。
5、数据采集前端为扩展工业级产品，适用于各种恶劣的气候环境。
6、线路上部署的系统采用低功耗设计，在保障采集频率的前提条件下，动态调整设备功耗甚至采用休眠技术以达到节电要求。
四、技术指标五、工程案例图（一）安装区域1、按照“Q/GDW 245－2008 架空输电线路在线监测系统通用技术条件”的规定进行。
2、风偏采集单元宜安装在导线跳线或绝缘子串下端附近，其安装位置及装置的外观结构不影响绝缘子串的风偏特性。
南方电网设备技术规范书-架空输电线路导线弧垂监测装置技术规范(通用部分)
南方电网设备技术规范书-架空输电线路导线弧垂监测装置技术规范（通用部分）中国南方电网有限责任公司2022年10月架空输电线路导线弧垂监测装置使用说明1.本技术规范书分为通用部分、专用部分。
2.项目单位根据需求选择所需导线弧垂监测装置的技术规范书，技术规范书原则上不能更改。
3.项目单位应按实际要求填写“需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表1.1项目单位技术差异表”并加盖本单位公章，提交物资招标组织部门。
物资招标组织部门及时将“表1.1项目单位技术差异表”移交给技术规范书审查会。
技术规范书审查会确认“表1.1项目单位技术差异表”内容的可行性并书面答复：1）改动通用部分条款；2）项目单位要求值超出标准技术参数值；当发生需求变化时，需由技术规范书组织编写部门组织的规范书审查会审核通过后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4.技术规范书的页面、标题、标准参数值等均为统一格式，不得随意更改。
5.投标人逐项响应技术规范书专用部分中“1项目需求部分”和“2投标人响应部分”两部分相应内容。
填写“1项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求时，如有偏差除填写“表2.1投标人技术偏差表”外，必要时应提供相应试验报告。
目录1总则............................................................. .............12应遵循的标准............................................................. .....13术语与定义............................................................. . (2)3.1导线弧垂监测装置............................................................. ...................................................23.2接触类导线弧垂监测装置............................................................. .......................................23.3非接触类导线弧垂监测装置............................................................. ...................................33.4监测对象............................................................. ............................................................... ....33.5受控采集方式............................................................. ...........................................................33.6自动采集方式............................................................. ...........................................................33.7采集间隔............................................................. ............................................................... ....33.8无效数据............................................................. ............................................................... ....33.9数据缺测率............................................................. ...............................................................33.10平均无故障工作时间............................................................. .............................................33.11装置运行状态............................................................. ..........................................................33.12装置掉线............................................................. ............................................................... ..33.13监测装置运行峰值功耗............................................................. .........................................33.14监测装置运行在线采集功耗............................................................. .................................33.15监测装置运行在线静态功耗............................................................. .................................33.16监测装置运行休眠功耗............................................................. .........................................43.17监测装置运行日耗电量............................................................. .........................................43.18最小启动电流............................................................. .........................................................44工作环境............................................................. .........45功能技术要求............................................................. .. (4)5.1安全性能要求............................................................. .. (4)5.2功能要求............................................................. ............................................................... .......45.3通信方式及规约............................................................. ..........................................................67质量保证和试验............................................................. ..118技术文件要求............................................................. . (13)中国南方电网有限责任公司架空输电线路导线弧垂监测装置技术规范书1总则1.1本技术规范书适用于中国南方电网有限责任公司采购的导线弧垂监测终端，它提出了该设备的功能设计、结构、性能、安装等方面的技术要求。
高压输电线路在线监测系统方案
高压输电线路在线监测系统方案的详细介绍一、项目背景由于高压输电线路纵横延伸几十甚至几百千米，处在不同的环境中。
因此高压输电线路受所处地理环境和气候影响很大，每年电网停电事故主要由线路事故引起。
传统输电线路检查主要依靠运行维护人员周期性巡视，虽能发现设备隐患，但由于本身的局限性缺乏对特殊环境和气候的检测，在巡视周期真空期也不能及时掌握线路走廊外力变化，极易在下一个巡视未到之前，由于缺乏监测发生线路事故。
因此，特高压输电线路在线监测系统应用而生。
二、系统方案武汉风河智能的FH-9000系列高压输电线路监测系统由若干监测子站和服务器组成。
其中，监测子站部署在电力杆塔上，其自身又由监测子站主机和一系列数据采集单元等组成。
监测子站主机内置GPRS/4G网络通信模块、充电控制器等，监测子站负责从各采集单元接收数据，并将其通过GPRS/3G网络发送给远程服务器，实现输电线路的远程视频、微气象、覆冰、杆塔倾斜、弧垂/风偏、防盗报警、雷击、舞动等线路情况实时监测，大幅提升高压输电线路在线监测的精准性以及决策处置的智能化水平。
三、系统组成高压输电线监测系统主要由前端采集单元、网络传输单元、监控中心三部分组成。
1、监测主机，监测主机是一台高性能的数据采集主机，其主供电源为太阳能板和蓄电池，通过预先设定的程序定时对周围的各种数据，比如温度、湿度、风向等进行分析采集，可以不间断对周围环境进行实时监测。
超强的防潮、防雷、防电磁干扰能力适应各种恶劣环境2、传输单元，前端系统对各种传感器、探测器、摄像头所收集数据进行处理后，通过3G/4G无线网络高速透传至监控中心。
3、监控中心，监控中心是系统的“大脑”，由服务器机组和平台软件主组成。
中心监控系统对数据进行各种分析，具有数据存储、历史数据查询、报表、打印、曲线图绘制等功能，可对运行中的输电线路状态进行定性、定量分析和趋势预测；四、子系统功能1、杆塔倾斜在线监测系统，FH-9001高压输电线路杆塔倾斜在线监测系统，利用最新的MEMS传感器技术和无线通信技术，对位于冰灾、雪灾、泥石流、山体滑坡多发区、煤矿采空区等不良地质区域内电线杆塔，进行双向倾斜角度（沿线路方向和垂直于线路方向）实时监测。
输电线路温度和弧垂在线监测装置应用研究
运行 效率 ， 以满 足 日益 增长 的 国 民经 济发 展 和人
民生 活 用 电 需 要 。
态 、 射 系数 、 热 系数 、 辐 吸 空气 的传 热 系数 等 因数 有关 。 线 的最 高使用 温度 ， 导 按各 国 的具 体情况 而
（ ． ｒｈ Ｃ ｉａＧｒｄＣ ｍｐ ｎ ｉ ｔｄ， ｅｊ ｇ １ ０ ５ ， ｉａ； １ Ｎｏｔ ｈｎ ｉ ｏ ａ ｙＬ ｍｉ ｅ Ｂ ｉｎ ０ Ｃｈｎ ｉ ０ ３ ２ Ｂ ｉｎ ｅ ｔｉ ｏ ｒＣｏｐ ｒｔ ｎ， ｅｊ ｇ １ ０ ６ ， ｉａ； ． ｅｊ ｇＥｌｃｒ Ｐ ｗｅ ｒ ｏａｉ Ｂ ｉｎ ０ ０ ８ Ｃｈｎ ｉ ｃ ｏ ｉ ３ Ｎｏ ｔ ｉａＥｌｃｒ ｏ ｒＲｅ ｅ ｒｈ Ｉｓｉｕｅ Ｂ ｉｎ ０ ０ ５ Ｃ ｉａ ． ｒｈＣｈｎ ｅｔｉ Ｐ ｗｅ ｓａ ｃ ｎ ｔ ｔ ， ｅｊ ｇ １ ０ ４ ， ｈｎ ； ｃ ｔ ｉ
（ ． 北 电 网 有 限公 司 ， 京 １ ０ ５ ； ． 京 电 力公 司 ， 京 １ ０ ６ ； １华 北 ０ ０ ３２ 北 北 ０ ０ ８
３ 华 北 电 力科 学研 究 院有 限 责 任 公 司 ， ． 北京 １ ０ ４ ；． 康 雷 鸟 电 力 电子 研 究 中心 ， 江杭 州 ３ ０ １ ） ００５４海 浙 １ ０２
Ａｐｐｌｃ ｔｏ ｆ Ｏ ｎ－ｉ ｍ ｐｅ ａ ｕｒ ｎｄ Ｓ ｇｓ ｉａ ｉ ｎ ｏ ｌｎｅ Ｔｅ ｒ ｔ ｅａ ａ
Ｍ ｏ ｔ ｒ ｎｇ Ｄｅ ｉ ｅ ｏ ａ ｍ ｉ ｓ ｏ ｉ ｎｉ ｏ ｉ ｖ ｃ ｆ Ｔｒ ｎｓ ｓ ｉ ｎ Ｌ． ｎｅ
Ｃｈ ｎ Ｓ ａ — ｉ Ｗ ｕ Ｐ ｉｓ ｅ ｇ ， ｕ ｎ ｔ ｏ ， ｏ Ｘｕ ｄ ｎ 。Ｘｕ Ｑｉ ｇ ｓ ｎ ｅ ｈ ｏ ｘ ｎ ， ｅ—ｈ ｎ Ｓ ｎ Ｙｕ —ａ Ｈａ — ｏ ｇ ， ｎ —ｏ ｇ
输电线路导线弧垂智能监测装置技术规范
附件7：智能监测装置技术规范之七导线弧垂智能监测装置技术规范国家电网公司生技部中国电力科学研究院2010 年9 月目次1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (4)4 监测对象及系统组成 (4)5 功能要求 (4)6 技术要求 (5)7 试验项目及方法 (8)8 安装、调试与验收 (9)附录A（规范性附录）导线弧垂智能监测装置数据输出接口 (11)输电线路导线弧垂智能监测装置技术规范1范围本标准规定了输电线路导线弧垂智能监测装置的监测对象、基本功能、技术要求、试验项目、试验方法、安装、调试、验收等。
本标准适用于交流66kV～1000kV、直流±400kV～±800kV架空输电线路。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本标准。
GB 191包装储运图示标志GB 2314电力金具通用技术条件GB 4208外壳防护等级（IP代码）GB/T 2317.2电力金具电晕和无线电干扰试验GB/T 2317.3电力金具热循环试验方法GB/T 2338—2002架空电力线路间隔棒技术条件和试验方法GB/T 2423.1电工电子产品环境试验第2部分：试验方法试验A：低温GB/T 2423.2电工电子产品环境试验第2部分：试验方法试验A：高温GB/T 2423.4—1993电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB/T 2423.10—1995电工电子产品环境试验第二部分：试验方法试验Fc和导则：振动（正弦）GB/T 6587.6电子测量仪器运输试验GB/T 6587.7电子测量仪器基本安全试验GB/T 6593电子测量仪器质量检验规则GB/T 11463—1989电子测量仪器可靠性试验GB/T 14436工业产品保证文件总则GB/T 15844.1—1995移动通信调频无线电话机通用技术条件GB/T 16611—1996数传电台通用规范GB/T 16927.1高电压试验技术第一部分：一般试验要求GB/T 17626.2—1998试验和测量技术静电放电抗扰度试验GB/T 17626.3—1998试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.8—1998试验和测量技术工频磁场抗扰度试验GB/T 17626.9—1998试验和测量技术脉冲磁场抗扰度试验YD/T 799—1996通信用阀控式密封铅酸蓄电池技术要求和检验方法YD/T 1028—1999800MHz CDMA数字蜂窝移动通信系统设备总技术规范：移动台部分YD/T 1214—2002900/1800MHz TDMA数字蜂窝移动通信网通用分组无线业务（GPRS）设备技术规范：移动台DL/T 741—2001架空送电线路运行规程DL/T 5092—1999110kV～500kV架空送电线路设计技术规程Q/GDW 245－2008架空输电线路在线监测系统通用技术条件Q/GDW 242－2008 架空输电线路导线温度在线监测系统技术导则3 术语和定义“架空输电线路在线监测系统通用技术规范”确立的以及下列术语和定义适用于本标准。

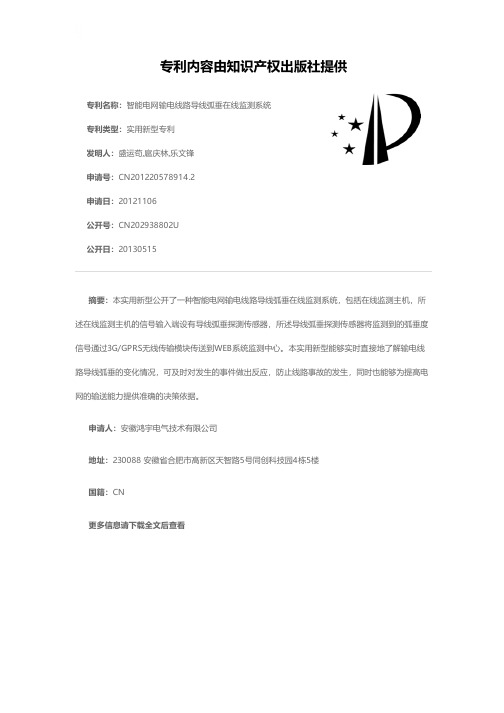

智能电网输电线路导线弧垂在线监测系统[实用新型专利]
![智能电网输电线路导线弧垂在线监测系统[实用新型专利]](https://img.taocdn.com/s3/m/8e8ded355022aaea988f0f23.png)
专利名称：智能电网输电线路导线弧垂在线监测系统专利类型：实用新型专利
发明人：盛运苟,扈庆林,乐文锋
申请号：CN201220578914.2
申请日：20121106
公开号：CN202938802U
公开日：
20130515
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种智能电网输电线路导线弧垂在线监测系统，包括在线监测主机，所述在线监测主机的信号输入端设有导线弧垂探测传感器，所述导线弧垂探测传感器将监测到的弧垂度信号通过3G/GPRS无线传输模块传送到WEB系统监测中心。
本实用新型能够实时直接地了解输电线路导线弧垂的变化情况，可及时对发生的事件做出反应，防止线路事故的发生，同时也能够为提高电网的输送能力提供准确的决策依据。
申请人：安徽鸿宇电气技术有限公司
地址：230088 安徽省合肥市高新区天智路5号同创科技园4栋5楼
国籍：CN
更多信息请下载全文后查看。
超高压输电线路导线风偏在线监测方法
超高压输电线路导线风偏在线监测方法
毕宬;宋香涛
【期刊名称】《电工技术》
【年(卷),期】2024()3
【摘要】当前的输电线路导线风偏在线监测节点布设形式多为单向,监测的覆盖范围较小,导致异常监测响应耗时延长,为此设计超高压输电线路导线风偏在线监测方法并对应用效果进行验证分析。
根据当前的在线监测需求及标准,先进行初始监测指标设置及模态分析,采用多维交叉的方式,扩大监测的覆盖范围,布设多维交叉在线监测节点,以此为基础构建输电线路导线风偏FBG在线监测模型,采用相位测定实现在线监测处理。
测试结果表明:对比于传统的称重法导线风偏在线监测小组、传统Φ-OTDR导线风偏在线监测小组,设计的超高压线路导线风偏在线监测小组最终得出的异常监测响应耗时被较好地控制在0.2 s以下,说明在当前的监测范围之内,监测的质量和效率得到了明显地提升,监测效果更佳,具有实际的应用价值。
【总页数】3页(P71-73)
【作者】毕宬;宋香涛
【作者单位】国网山东省电力公司超高压公司
【正文语种】中文
【中图分类】TN818
【相关文献】
1.超高压输电线路舞动在线监测方法研究
2.基于差分GPS的输电线路舞动和风偏在线监测方法
3.浅议输电线路导线风偏监测装置的设计
4.超高压输电线路风偏故障分析与防风偏措施探讨
5.架空输电线路导线弧垂在线监测误差分析及方法比较
因版权原因，仅展示原文概要，查看原文内容请购买。
绝缘子在线检测系统
绝缘子在线检测系统
陈泓达;余兴祥;马越;黎剑
【期刊名称】《科技创新与应用》
【年(卷),期】2016(0)24
【摘要】绝缘子类型不同，其故障表现形式也存在差异，绝缘子常见故障包括内
部裂隙、表面破损、绝缘阻抗下降、污闪等，当绝缘子串中存在不良绝缘子时，玻璃材质的绝缘子或普通釉绝缘子温度受其影响较小，而不良半导体釉绝缘子温度会发生较大幅度的变化。
在日常维护管理中，高压绝缘子的检测方法选择较多，而且绝缘子分布广、安装点比较特殊，故绝缘子检测难度相对较大。
然而在实际工作中，加强绝缘子的在线检测对于保证整个电网乃至整个电力系统的稳定、可靠运行有着重要的现实意义。
【总页数】2页(P195-196)
【作者】陈泓达;余兴祥;马越;黎剑
【作者单位】国网四川省电力公司甘孜供电公司，四川康定 626000;国网四川省
电力公司甘孜供电公司，四川康定 626000;国网四川省电力公司甘孜供电公司，
四川康定 626000;国网四川省电力公司甘孜供电公司，四川康定 626000
【正文语种】中文
【相关文献】
1.WebGIS红外热像零值绝缘子在线检测系统
2.故障高压绝缘子在线检测系统的设计
3.一种崭新的钢材表面无损在线检测系统：Therm—O—matic表面在线检测
系统4.基于双目立体视觉的高压绝缘子在线检测系统5.基于脉冲电流法的合成绝缘子在线检测系统
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
V1.00 V1.01
版本
表 1 文档修订历史 日期
2012-3-03 2012-3-24
Hale Waihona Puke 原因 原始版本 将产品手册更换成新的模板
技术指标
测量范围：弧垂 0～200m；风偏:-90°～+90°； 测量误差：弧垂≤2%；风偏≤0.1°； 测量分辨率：弧垂：0.1m； 0.1°； 工作环境：温度：-40℃～+85℃；相对湿度：≤100％；大气压力：550hPa～1060hPa；
产品概述 ..........................................................................................................................................3
产品特性 ..........................................................................................................................................3
声明 ..................................................................................................................................................9 修改文档的权利 ..........................................................................................................................9
（8） 支持联网参数设定（更改及查询服务器 IP、端口）
（9） 支持密码设定、子站编号设定。
（10） 支持校时及时间查询。
产品使用手册 V1.01
WUHAN FENGHE TECHNOLOGY CO.,LTD.
FH-9006 型高压输电线路绝缘子(导线)弧垂/风偏在线监测系统
（11） 支持对设备供电电压的监测功能。
附录A
产品问题报告表 ..........................................................................................10
产品使用手册 V1.01
WUHAN FENGHE TECHNOLOGY CO.,LTD.
产品概述
间，同时在平面图上测点所在位置变成红色； （7） 具有设备管理功能和存储服务功能； （8） 本系统软件平台能够同时在 B/S 及 C/S 方式下工作； （9） 多方式远程监控：远程 WEB、客户端系统控制； （10） 对监测的数据进行统计、分析和输出，根据需要选择不同的监测点、不同的时间
段，将数据以各种报表、统计图、曲线等方式显示出来； （11） 具有无限扩展功能； （12） 各地市局的监控中心与省公司监控中心采用有线网络连接方式组网，省公司监控
图 3 监控子站
服务器：
服务器为部署在远程监控中心计算机，运行监控软件，通过访问 Internet 得到数据。监控 中心对现场高压输电线路绝缘子（导线）弧垂、风偏以及温度等数据进行存储、显示、统计 报表并结合高压输电线路自身设计参数进行分析，完成高压输电线路绝缘子（导线）风偏、 弧垂等参数预警功能。
系统组成 ..........................................................................................................................................4
硬件说明 ..........................................................................................................................................6 太阳能电池板 2 芯航空插头管脚定义.......................................................................................6 监测子站 2 芯航空插座管脚定义...............................................................................................6 硬件连接说明 ..............................................................................................................................6 安装说明 ......................................................................................................................................7
（1） 具有实时、定时自动接收监控子站采集的监测数据功能； （2） 具有远程设置数据采集密度功能； （3） 具有自动采集时间，并能向监控子站发送对时命令功能； （4） 具有终端设备工作状态监测功能； （5） 具备报警提示功能；多种报警方式，报警信息发送到相关人员手机上（多部手机）； （6） 报警提示信息将提供报警测点的准确地理位置、测点名称以及本次报警的详细时
用户手册 V1.01
User Manual
FH-9006 型高压输电线路绝缘子(导线)弧垂/风偏在线监测系统
可加 QQ：2446248680 详询
目录
FH-9006 型高压输电线路绝缘子(导线)弧垂/风偏在线监测系统
目录 ..................................................................................................................................................2
产品使用手册 V1.01
WUHAN FENGHE TECHNOLOGY CO.,LTD.
FH-9006 型高压输电线路绝缘子(导线)弧垂/风偏在线监测系统
防护等级：IP65； 工作功耗：≤5W； 待机功耗≤0.1W； 供电方式：太阳能+蓄电池或感应取电，输入电压＋12～24V； 电池使用寿命：≥3 年，无外部充电时可连续供电 30 天以上； MTBF：≥80000 小时； 重量：≈3kg； 适用对象：10KV~500KV 高压输电线路。
该系统支持感应取电和太阳能电池板+蓄电池供电两种方式，安装方便。投入运行后，可 使运营部门及时掌握输电导线姿态，以避免因风力等因素造成线路跳闸、导线电弧烧伤、断 股、断线等事故发生，提高线路安全运行及信息化管理水平，同时也为线路设计时考虑气候 条件、设定预防水平提供可靠依据。
产品特性
采用进口传感器，测量精度高； 采用太阳能供电系统供电或线圈感应取电，安装维护方便； 通信方式灵活，支持 ZIGBEE/WIFI/GSM/CDMA/GPRS 和 3G 网络； 为工业级产品，采用防水金属外壳，抗电磁干扰，适用于各种恶劣的气候环境； 系统采用低功耗设计，采用动态电源管理策略以满足节电要求； 配备完善的后台软件。具有数据存储、历史数据查询、报表、打印、曲线图绘制等
FH-9006 型高压输电线路绝缘子(导线)弧垂/风偏在线监测系统
武汉风河科技自主研发的 FH-9006 型高压输电线路绝缘子(导线)弧垂/风偏在线监测系统， 利用最新的 MEMS 传感器技术和无线通信技术，实现对高压输电导线弧垂高度和风偏角度的 实时监测，并通过 GSM/CDMA/GPRS 或 3G 网络及时将预/告警信息发送给监控中心，提醒线 路运行负责人对线路运行状况予以关注并采取相应处置措施。
（1） 主动按设定周期上传现场架空线路绝缘子（导线）倾角以及温度等数据。
（2） 实时响应服务器指令，上传实时数据和一定范围内的历史数据。
（3） 具有休眠、唤醒功能，以节省电源。休眠期间支持短信。
（4） 具有失电数据保护功能。
（5） 具有故障自诊断及自恢复功能。
（6） 支持报警及报警阈值设定。
（7） 支持远程复位。
系统组成
本系统由若干监测子站和服务器组成。如下图所示：
监测子站：
图 1 系统组成
监测子站内置 GSM/CDMA/GPR/3G/无线传感器网络通信模块、蓄电池充电管理电路等，
与数据采集模块组成监测子站，其中数据采集模块集成高精度倾角传感器、温度传感器、电
流互感器，融合传感器、数据采集、无线传感器网络和新电源等技术。监测子站具以下功能：
功能，可对导线弧垂/风偏情况进行定性、定量分析； 支持受控采集方式和自动采集方式，可通过后台软件设置采样间隔（5 分钟~24 小
时）、报警阈值等参数。支持采用手机进行数据查询和报警接收； 满足国家电网公司企业标准《输电线路状态监测装置通用技术规范》（Q / GDW 242 –
2010）。
文档修订历史
中心可以直接调用各地市局监控中心监测的数据，了解各监控点运行情况； （13） 提供对外数据接口，可以与其它 MIS 系统互联； （14） 操作简单，界面美观；
产品返修程序 ..................................................................................................................................9
