1000WOG球阀
浮球阀
：5K 表示日级压力，最大压力63K; 阀体材质代号：A 钛及钛合金、C 碳钢、I 铬钼钢、P18-8系不锈钢、RMo2Ti 系不锈钢、S 塑料。
●-球阀型号编制表示方法说明： 球阀附加代号：V 表示阀芯带有 V 型结构、D 表示低温、B 表示保温、P 表示偏心结构、U 和 S 及 DY 多表示上装式； 球阀名称代号：Q 表示球阀； 球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号； 连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式； 结构型式代号：浮动式：1表示直通流到、2表示 Y 型三通、4表示 L 型三通、5表示 T 型三通；
本产品获多项国家专利，并经国家卫生部门检测，各 项指标均低于国家标准，使阁下用得开心，用得放心。
硬密封偏心半球阀 气动偏心半球阀 电动偏心半球阀 手动偏心半球阀 双偏心半球阀 偏心半球阀 卫生级气动球阀 不锈钢卫生级球阀 卫生级球阀
球阀
二片式球阀 国标球阀 广式法兰球阀 广式球阀 不锈钢法兰球阀 不锈钢球阀 不锈钢卡套球阀 卡套式球阀 双卡套球阀
高性能球阀
从全开到全关只要旋转90°，便于远距离的控制。 5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
不锈钢高压球阀
●-球阀型号编制表示方法说明： 球阀附加代号：V 表示阀芯带有 V 型结构、D 表示低温、B 表示保温、P 表示偏心结构、U 和 S 及 DY 多表示上装式； 球阀名称代号：Q 表示球阀； 球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号； 连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式；
结构型式代号：浮动式：1表示直通流到、2表示 Y 型三通、4表示 L 型三通、5表示 T 型三通； ：固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示 L 型三通、9表示 Y 型三通；
密封材质代号：B 巴氏合金、F 氟橡胶、F46衬氟、H 锈钢、J 衬胶、M 蒙乃尔合金、N 尼龙塑料、蒙乃尔 P、Y 硬质合金、W 阀体直接加工； 压力等级代号：16表示压力为16公斤（1.6Mpa）最大可到64Mpa；
-
20
-
-
-
105 75 55 14 4-14 68 - 204 -
25 1″ 150
-
25
-
-
-
115 85 65 14 4-14 75 - 215 360
32 11/4″ 165
-
32
-
-
-
135 100 78 16 4-14 85 - 240 390
40 11/2″ 182
-
40
-
-
145 110 85 16 4-18 95 - 264 395
（螺纹）不锈钢高压球阀型主要外形尺寸和连接尺寸
不锈钢浮球阀
不锈钢浮球阀用于控制水池或是水箱液面的高度，当水位下降时，浮球阀随着水位下降主阀关闭停止给水，当水位上升时，浮球阀跟随水位上升，主阀开启给水。
不锈钢浮球阀产品详情名称：不锈钢浮球阀型号：FA304口径：DN15-DN300压力： 1.6MPa材质：SS304、SS316、SS316L认证：ISO9001:2000·不锈钢浮球阀产品详情不锈钢浮球阀不锈钢结构浮球阀体全采用不锈钢压铸技术，使各部件间精良配合，不存在腐蚀松脱或紧卡现象，确保球阀长时间稳定工作，同时不锈钢构件设计使球阀在高湿环境中工作无化学腐蚀反应，使食用水清纯、健康。
不锈钢浮球阀双杠杆力学构思本产品独创双杆浮力传动，使球体浮力传动得到倍数增长，密封压力高达8kg以上，大大高于6kg密封压力的国家标准。
并配合垂直阀蕊稳定传动，全面解决浮球阀因阀蕊受力不平衡易失效现象，确保浮球阀的工作可靠性。
不锈钢浮球阀带液面调节功能为使消费者在无需更改管道配置的情况下可方便控制水池液位高度，本产品特别改进浮球连杆形式，加入液位调节齿轮杆组，使水池液面在调节杆长度范围内可任意调整，以满足不同情况的需要。
不锈钢浮球阀永不沉没浮球技术针对传统产品浮球易穿易破缺陷，本产品以先进的球体灌泡技术对浮球加以体内灌泡处理，全面杜绝浮球因破损漏气而失效的弱点，延长浮球使用寿命高达三倍以上。
不锈钢浮球阀高强度硅胶密封对产品精益求精是每一件产品成功之道，为达至尽善尽美的产品质量，我厂特别采用耐高温高压的硅胶材料制造密封胶垫，使阀门在高水压、反复关启情况下密封机构安全可靠。
不锈钢浮球阀国家机构认证本产品获多项国家专利，并经国家卫生部门检测，各项指标均低于国家标准，使阁下用得开心，用得放心。
球阀硬密封偏心半球阀气动偏心半球阀电动偏心半球阀手动偏心半球阀双偏心半球阀偏心半球阀卫生级气动球阀不锈钢卫生级球阀二片式球阀国标球阀广式法兰球阀广式球阀不锈钢法兰球阀不锈钢球阀不锈钢卡套球阀卡套式球阀全焊接球阀高压焊接球阀焊接式球阀焊接球阀气动四通球阀不锈钢四通球阀四通球阀不锈钢高温球阀三片式对焊球阀对焊球阀美标不锈钢球阀美标铸钢球阀美标碳钢球阀美标法兰球阀美标球阀天然气球阀电动UPVC球阀电动调节球阀电动高温球阀高压电动球阀电动开关球阀电动内螺纹球阀电动法兰球阀智能电动球阀卫生级球阀卫生球阀衬四氟球阀衬氟球阀碳钢球阀高温硬密封球阀金属硬密封球阀硬密封球阀PVC球阀气动PVC球阀气动塑料球阀电动塑料球阀PVC塑料球阀塑料球阀一体式高温球阀一体式球阀一片式球阀卫生级快装球阀不锈钢快装球阀快装球阀铸钢球阀高平台球阀高压锻钢球阀锻钢球阀不锈钢氧气球阀氧气球阀卸灰球阀两片式球阀双卡套球阀卡套球阀意大利薄型球阀不锈钢薄型球阀电动薄型球阀气动薄型球阀对夹式薄型球阀薄型球阀法兰式球阀法兰球阀美标固定球阀电动固定球阀气动固定球阀锻钢固定球阀不锈钢固定球阀固定式球阀固定球阀不锈钢丝扣球阀不锈钢丝口球阀丝扣球阀丝口球阀气动三通球阀T型三通球阀L型三通球阀不锈钢三通球阀三通球阀直埋式焊接球阀法兰全焊接球阀耐高温球阀高温球阀高压不锈钢球阀浮动式球阀浮动球阀气动真空球阀电动真空球阀高真空球阀真空球阀Q11F三片式球阀三片式法兰球阀三片式卡箍球阀三片式焊接球阀三片式碳钢球阀三片式不锈钢球阀三片式球阀对夹式球阀对夹球阀外螺纹球阀内螺纹球阀1000WOG不锈钢内螺纹球阀一片式内螺纹球阀内螺纹球阀螺纹球阀软密封球阀气源球阀日标球阀高压对焊球阀天燃气球阀燃气球阀液化气球阀超低温球阀低温球阀保温三通球阀不锈钢保温球阀对夹式保温球阀薄型保温球阀保温夹套球阀保温球阀夹套球阀承插焊球阀气动内螺纹球阀气动保温球阀气动三片式球阀气动两片式球阀不锈钢气动球阀气动对夹式球阀高压气动球阀气动法兰球阀气动调节球阀气动高温球阀气动高压球阀气动球阀锻钢高压球阀高压法兰球阀矿用电动球阀不锈钢电动球阀微型电动球阀电动球阀手动球阀液压球阀YJZQ-J25WYJZQ-20WYJZQ高压球阀高压液压球阀二位三通球阀板式高压球阀KHP板式球阀KHB高压球阀控制小孔式浮球阀液位浮球阀高温浮球阀螺纹浮球阀杠杆式浮球阀可调式浮球阀不锈钢水箱浮球阀水箱浮球阀不锈钢法兰浮球阀法兰浮球阀不锈钢浮球阀浮球阀天然气高压球阀不锈钢高压球阀高压球阀球阀型号编制方法|球阀型号表示方法说明●-球阀型号编制方法说明：对于初次采购阀门产品和对阀门知识缺少的朋友们应当对本编辑方式方法进行了解，是对正确选型和对阀门产品采购的认识，此型号编辑方法是结合国际型号编辑和台臣公司内部技术选型做正确表示，主要对球阀的附加代号、球阀代号、驱动方式、连接形式、结构形式、密封材质、压力等级、阀体材料做解释，希望对广大用户有所帮助。
ASME B16.34-2009 研讨
ASME B16.34--2009 研讨ASME B16.34知其然，，知其所以然知其所以然。
ERIKS--Know-how makes the difference. 知其然埃科诺斯(上海)流体技术有限公司货源部-李晓军1前言我们探讨本标准的目的是对我司球阀系列壁厚尺寸的确定。
我们探讨标准的时候，需要从一个标准展开到关联标准。
ASME: THE AMERICAN SOCIETY OF MECHANICAL ENGINEERS（美国机械工程师协会）1969年，美国国家标准协会B16分会，由管道法兰，管件标准化协会改名为阀门，管件和密封标准化协会，标明此协会的工作内容的扩充。
本标准包含美国习惯计量单位（英制）和国际通用计量单位（公制），但是以后，本标准会会不包含美国习惯计量单位。
B16.34-阀门---带法兰、螺纹和焊接端21.1 标准适用范围：本标准适用于新阀门的制造，包含由表1中所列钢，镍基合金和其它合金铸造，锻造和制造阀门的压力温度额定值，壁厚尺寸，公差，材质，标记。
包含法兰端，螺纹端，焊接端，对夹式和凸耳式阀门。
对于NPS<2-1/2的小口径阀门，参考强制性附件V （108页）3实际上，我们参考16.34前言，我们能够了解，这个标准就是根据材料力学的原理，从ASME 锅炉及压力容器法规，第二段，D 部分的数据计算出来的，由于不同材质的强度差异，所以，需要先根据使用环境确认相关信息。
1.3阀门选型和材质使用条件本标准不包含阀门结构和材质的选型。
具体选型由销售根据用户情况确定。
首先，根据阀门的使用介质，温度，确定材质（表1），根据流量选用口径，然后根据介质温度，压力，确定选用的阀门的压力额定值。
比如，我们球阀阀体常用材质为CF8M或者WCB。
41.5 符号1.5.1压力额定值命名命名为CLASS,无量纲数据，我们还是按照习惯称呼CLASS 为磅级，是压力-温度额定值的命名方式，标准命名如下：CLASS 150 300 600 900 1500 2500 4500.5CLASS 400,是一个不常用的法兰阀门命名，可以认为是中间级命名。
ASME B16.34-2009 研讨
ASME B16.34--2009 研讨ASME B16.34知其然，，知其所以然知其所以然。
ERIKS--Know-how makes the difference. 知其然埃科诺斯(上海)流体技术有限公司货源部-李晓军1前言我们探讨本标准的目的是对我司球阀系列壁厚尺寸的确定。
我们探讨标准的时候，需要从一个标准展开到关联标准。
ASME: THE AMERICAN SOCIETY OF MECHANICAL ENGINEERS（美国机械工程师协会）1969年，美国国家标准协会B16分会，由管道法兰，管件标准化协会改名为阀门，管件和密封标准化协会，标明此协会的工作内容的扩充。
本标准包含美国习惯计量单位（英制）和国际通用计量单位（公制），但是以后，本标准会会不包含美国习惯计量单位。
B16.34-阀门---带法兰、螺纹和焊接端21.1 标准适用范围：本标准适用于新阀门的制造，包含由表1中所列钢，镍基合金和其它合金铸造，锻造和制造阀门的压力温度额定值，壁厚尺寸，公差，材质，标记。
包含法兰端，螺纹端，焊接端，对夹式和凸耳式阀门。
对于NPS<2-1/2的小口径阀门，参考强制性附件V （108页）3实际上，我们参考16.34前言，我们能够了解，这个标准就是根据材料力学的原理，从ASME 锅炉及压力容器法规，第二段，D 部分的数据计算出来的，由于不同材质的强度差异，所以，需要先根据使用环境确认相关信息。
1.3阀门选型和材质使用条件本标准不包含阀门结构和材质的选型。
具体选型由销售根据用户情况确定。
首先，根据阀门的使用介质，温度，确定材质（表1），根据流量选用口径，然后根据介质温度，压力，确定选用的阀门的压力额定值。
比如，我们球阀阀体常用材质为CF8M或者WCB。
41.5 符号1.5.1压力额定值命名命名为CLASS,无量纲数据，我们还是按照习惯称呼CLASS 为磅级，是压力-温度额定值的命名方式，标准命名如下：CLASS 150 300 600 900 1500 2500 4500.5CLASS 400,是一个不常用的法兰阀门命名，可以认为是中间级命名。

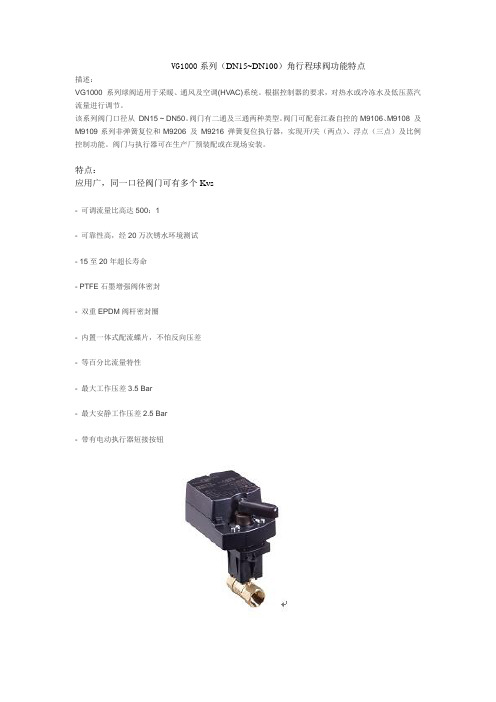

VG1000系列(DN15~DN100)角行程球阀功能特点
VG1000系列（DN15~DN100）角行程球阀功能特点
描述：
VG1000 系列球阀适用于采暖、通风及空调(HVAC)系统。
根据控制器的要求，对热水或冷冻水及低压蒸汽流量进行调节。
该系列阀门口径从DN15 ~ DN50。
阀门有二通及三通两种类型。
阀门可配套江森自控的M9106、M9108 及M9109系列非弹簧复位和M9206 及M9216 弹簧复位执行器，实现开/关（两点）、浮点（三点）及比例控制功能。
阀门与执行器可在生产厂预装配或在现场安装。
特点：
应用广，同一口径阀门可有多个Kvs
- 可调流量比高达500：1
- 可靠性高，经20万次锈水环境测试
- 15至20年超长寿命
- PTFE石墨增强阀体密封
- 双重EPDM阀杆密封圈
- 内置一体式配流蝶片，不怕反向压差
- 等百分比流量特性
- 最大工作压差3.5 Bar
- 最大安静工作压差2.5 Bar
- 带有电动执行器短接按钮
VG1000系列实物图片
VG1000系列技术参考图
VG1000系列安装图一
VG1000系列安装图二
VG1000系列安装图三
文章转载自：
/products/diandongfa_bilifa_wenkongdiaojiefa/201 2/0809/142.html。
VG1000系列法兰连接式电动调节球阀
调节阀自身转动力矩小。DN65、DN80和DN100三个规格的阀体与上述任何电动执行器的组合，均 能够保障6.9 巴(100 psi)的阀门关断力。在控制阀长期停用后首次运行时，仍然能保持6.9 巴 (100 psi)的阀门关断力.
连接件产品代码 电 动 执 行 器 防 护 罩
(选择件,非必需组
件) 产品代码
DN65 (2-1/2吋)两通阀 VG12A5Gx M9124
M9000-518
M9000-330
M9220
M9000-519
M9000-340
DN65 (2-1/2吋)两通阀 VG12A5Hx M9124
M9000-518
VG1000系列法兰连接式电动调节球阀
产品说明书
VG12E5xx 系列法兰连接式电动调节球阀，共有 DN65、DN80、DN100 三种 DIN 标准法兰尺寸，设计 用于调节热水、冷冻水、50%的乙二醇溶液或者低 压蒸气的流量，以便适应加热、通风和空调(HVAC) 系统的控制负荷的要求。
这一系列的两通调节球阀，设计配置本公司生产的 Johnson Controls® 的 M9100 系列非弹簧复位电动 执行器、或 M9200 系列弹簧复位电动执行器。电动 执行器有开关式、浮点式或比例式三种控制方式。 电动调节球阀的阀体、相应的电动执行器及连接 件，要在现场进行组装。
阀体 VG12E5XX 系列调节阀阀体参数 所有两通阀的关闭力均为 6.9 巴
(100psi)
阀体代码
接管 流量 口径 系数 Kv
M9124 非弹簧复位型电动执行器 及其连接件
不锈钢三通球阀型号参数及价格
不锈钢三通球阀一、产品[三通不锈钢球阀]的详细资料：产品名称：三通不锈钢球阀产品特点：应用规范公称压力：2.5MPa 适用温度范围：-20～232℃～350℃ 适用介质：水、油、气及某些腐蚀性液体（W.O.G）螺纹类型：G·NPT.BSPT.BSP.DIN259/2999 1000wo g三通不锈钢球阀,三通球阀,不锈钢球阀。
二、主要零件材料：序号零件名称材质1 阀体不锈钢CF8M/CF82 阀盖不锈钢CF8M/CF83 球不锈钢CF8M/CF84 球垫聚四氟乙烯PTFE5 阀杆不锈钢CF8M/CF86 填料聚四氟乙烯PTFE7 中口聚四氟乙烯PTFE8 大薄片聚四氟乙烯PTFE9 压盖螺母不锈钢CF8M/CF810 手柄不锈钢CF8M/CF811 流向指示牌ALUMINUM12 华司不锈钢CF813 螺帽不锈钢CF814 锁定装置不锈钢CF815 皮套塑料16 盲盖不锈钢CF8M/CF8三、三通不锈钢球阀L型主要尺寸、单位mm：SIZE d L H D1 B W1 W2 h 重量WT（g）1/2″ 12.7 64 53 97 32.0 22.4 35.0 10-24UNC 530 3/4″ 16.0 76 63 126 38.0 22.4 35.0 10-24UNC 700 1″ 20.0 87 66 126 43.5 22.4 35.0 10-24UNC 980 11/4″ 25.0 96 81 145 48.0 22.4 35.0 10-24UNC 1950 11/2″ 32.0 114 83 145 57.0 25.4 38.1 1/4-20UNC 2950 2″ 38.1 142 96 204 71.0 25.4 38.1 1/4-20UNC 4450四、三通不锈钢球阀T型主要尺寸、单位mm：SIZE d L H D1 B F G W1 W2 h 重量WT（g）1/2″ 12.7 75 59 126 71.0 335 375 22.4 35.0 10-24UNC 550 3/4″ 16 85 64 126 81.5 390 425 22.4 35.0 10-24UNC 725 1″ 20 100 80 145 102.0 505 515 22.4 35.0 10-24UNC 1000 11/4″ 25 115 90 145 108.5 510 575 25.4 38.1 10-24UNC 200011/2″ 32 125 96 204 121.0 580 630 25.4 38.1 1/4-20UNC 3000 2″ 38.1 148 106 204 138.5 655 730 25.4 38.1 1/4-20UNC 4650订货须知：一、①三通不锈钢球阀产品名称与型号②三通不锈钢球阀口径③三通不锈钢球阀是否带附件二、若已经由设计单位选定公司的三通不锈钢球阀型号，请按三通不锈钢球阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：二片式球阀一片式球阀Q21F广式球阀高压锻打小型球阀高压内螺纹球阀三锻式承插焊接球阀不锈钢三片式球阀不锈钢三片式球阀球阀价格供用户或设计院工程项目做预算球阀Q41F-16P口径4Ni 8Ni 重量市斤316 316L 普料DN15 142.5 172.5 7.5 270 292.5 112.5 DN20 150 210 9.75 285 307.5 127.5 DN25 180 232.5 12 307.5 337.5 150 DN32 240 307.5 17.25 517.5 555 165DN40 307.5 382.5 20.25 555 630 195 DN50 345 465 24.75 735 795 240 DN65 465 645 33 990 1102.5 367.5 DN80 577.5 780 42 1170 1275 420 DN100 810 1080 58.5 1725 1920 540 DN125 1425 1800 90 2850 3120 975 DN150 **** **** 127.5 4050 4380 1470 DN200 3675 4425 213 6075 6450 2925 DN250 6270 8475 375 11340 12150DN300 9900 13530 570 20700 22650球阀J41W-16P口径4Ni 8Ni 重量市斤316 316L 普料DN15 195 232.5 8 345 382.5 135 DN20 225 277.5 10 382.5 412.5 142.5 DN25 247.5 315 12 427.5 465 172.5 DN32 307.5 427.5 16 570 645 195 DN40 397.5 540 195 810 870 255 DN50 532.5 697.5 26 1020 1080 322.5 DN65 780 960 38 1470 1650 480 DN80 960 1275 48 1800 2025 630 DN100 1170 1575 62 2325 2520 780 DN125 1875 2325 90 3375 3900 1320 DN150 **** **** 125 4425 4725 1800 DN200 4200 5625 230 9300 9825 4050 DN250 8550 11100 400 15900 17100DN300 11925 16275 530 26775 30300型号/口径二片式WCB 304重304轻3011/2" DN15 24 30 24.75 18 3/4" DN20 31.5 42 34.5 25.5 1" DN25 45 60 49.5 37.5 11/4" DN32 67.5 123 72 52.5 11/2" DN40 94.5 132 105 782" DN50 130.5 177 138 93 21/2" DN65 255 372 288 237 3" DN80 387 525 450 352.5 4" DN100 727.5 975 870 705口径/型号广式球阀Q11F-16P超薄型球阀Q71F-16P(304) 中大WCB1/2" DN15 11.25 13.5 13.5 138 3/4" DN20 16.5 18.75 18.75 150 1" DN25 21.75 24 24 198 11/4"DN32 36 39 39 270 11/2" DN40 46.5 51 51 322.5 2" DN50 61.5 66 66 397.5 21/2" DN65 135 555 3" DN80 217.5 750 4" DN100 363 952.5型号/ 口径国标材质法兰球阀气动球阀Q641F-16 16kg铸钢WCB25kg铸钢WCB40kg铸钢WCB65kg铸钢WCB100kg铸钢WCB铸钢WCBDN15 120 120 142.5 270 285 585 DN20 127.5 127.5 150 285 300 630 DN25 135 135 180 300 330 645 DN32 195 195 225 375 435 795 DN40 240 240 285 465 540 840 DN50 277.5 277.5 330 585 720 885 DN65 390 390 555 825 1125 1140 DN80 495 495 630 1080 1620 1245 DN100 645 735 900 1620 2805 1545 DN125 1110 1320 1455 2805 4950 2475 ON150 **** **** 1905 4620 7590 4065 DN200 273 2880 3795 5880 DN250 / / / / / 7650产品名称涡轮球阀 三段式球阀 美标API 日标JIB 球阀 型号/ 口径 Q341F-16 Q41F Q41F-150LbQ41F-10K Q41F-300LbQ41F-20K 铸钢WCB 16kg 铸钢WCB 25kg 铸钢WCB铸钢 WCB 不锈钢 CFB 铸钢 WCB 不锈钢CFBDN15 / 165 165 150 270 180 360 DN20 / 180 180 157.5 300 195 420 DN25 / 210 210 165 345 217.5 495 DN32 / 270 270 240 510 285 660 DN40 / 300 300 300 600 360 825 DN50 660 345 345 330 735 510 1050 DN65 750 525 525 525 990 675 1470 DN80 915 630 630 630 1230 900 2100 DN100 990 825 825 900 1950 1395 3225 DN125 1650 1800 1800 1800 3075 2130 4800 ON150 **** **** 2100 2070 3600 2640 6450 DN200 3300 4200 4200 3855 6300 4455 10950 DN250 5550 6300 6300 / / / /型号 内丝承插式球阀 高压球阀Q61F/Q11F-800LB Q61N-160Q61N-320口径 锻钢A105 不锈钢（锻） 锻钢A106不锈钢（锻）DN15 270 495 300 975 DN20 285 585 330 1125 DN25 300 630 375 1200 DN32 435 1050 630 1950 DN40 585 1650 960 3825 DN50 735 2400 1275 5400 DN65 1200 4500 1785 9000 DN80 1800 6300 2850 11925 DN100 2850 7350 5940 20250 DN125 4050 11400 8310 / ON150630018000 11985 /DN200 8700 / / /型号Q47F,Q347F(WCB)压力PN16 PN25 PN40 PN64口径手动蜗轮手动蜗轮手动蜗轮手动蜗轮DN15 / / / / / / / / DN20 / / / / / / / / DN25 / / / / / / / / DN32 / / / / / / / / DN40 / / / / / / / / DN50 1170 1320 1170 1320 1245 1410 1440 1650 DN65 1575 1725 1575 1725 1650 1815 2010 2227.5 DN80 2145 2310 2145 2310 2190 2400 2580 2880 DN100 3705 3870 3885 4050 3990 4200 4155 4455 DN125 4770 4950 4905 5115 4980 5280 6165 6600 ON150 **** **** 6450 6750 6615 7050 8175 8745 DN200 9225 9660 9540 9975 9795 10350 / 12540 DN250 / 16080 / 16665 / 17565 / 19965 DN300 / 25080 / 26070 / 27225 / 32340 DN350 / 34980 / 36300 / 38370 / 45375 DN400 / 50490 / 52470 / 55440 / 66330 DN500 / 88275 / 90255 / 93885 / 108570型号Q47F,Q347F(A105)压力150LB 300LB 400LB 600LB口径手动蜗轮手动蜗轮手动蜗轮手动蜗轮2" 765 915 1110 1275 1215 1545 / 1590 21/2"1005 1155 1410 1575 1545 1845 / 2010 3" 1245 1410 1740 1950 1980 2370 / 2775 4" 1785 1950 2475 2700 2610 3000 / 3360 5" 2595 2805 / 3900 / 4560 / 5145 6" 3495 3795 / 5325 / 6630 / 7530 8" / 5775 / 8085 / 10290 / 12075 10" / 8415 / 11775 / 15450 / 17430 12" / 13200 / 14520 / 23760 / 26730 14" / 19470 / 25305 / 33270 / 36630 16" / 24420 / 31650 / 43560 / 5445018" / 37950 / 49335 / 64350 / 76230 20" / 47850 / 62205 / 95040 / 106920 24" / / / / / / / 174240型号Q47F,Q347F(A105)压力150LB 300LB 400LB 600LB 900LB 1500LB 口径手动蜗轮手动蜗轮手动蜗轮蜗轮蜗轮蜗轮2" 1305 1455 1320 1485 1590 1920 1980 2970 3150 21/2"1755 1905 1815 1980 2175 2475 2565 3382.5 3795 3" 2310 2475 2460 2670 2775 3150 3300 4800 5445 4" 4050 4200 4170 4380 4455 5100 5280 7095 7920 6" 6960 7260 7155 7590 9210 10245 9900 13200 15180 8" 10050 10485 10170 10725 14670 14250 13695 18150 20625 10" / 17745 / 18975 / 22500 21780 31350 36300 12" / 25575 / 27555 / 36840 36300 48180 66825 14" / 36300 / 38775 / 51840 49500 66000 85800 16" / 51480 / 55770 / 74925 70620 94215 122100 20" / 89100 / 94215 / 123300 114675 154275 201300型号Q47F(Y),Q347F(Y)(WCB)压力PN16 PN25 PN40 PN64口径手动蜗轮手动蜗轮手动蜗轮手动蜗轮DN50 1500 1800 1710 1875 1800 1950 2100 2250 DN65 2100 2265 2235 2400 2310 2475 2775 2925 DN80 2805 2985 3015 3225 3090 3300 3540 3750 DN100 4890 5055 5040 5250 5190 5400 5940 6150 DN150 **** **** 6000 6300 6300 6600 7650 7950 DN175 **** **** 9315 9750 9615 10050 12315 12750 DN200 14160 14625 14370 14925 14670 15225 / 18750 DN250 / 24750 / 26250 / 26550 / 30030 DN300 / 37125 / 39000 / 39300 / 49500 DN350 / 53130 / 47925 / 48300 / 70200 DN400 / 77700 / 82500 / 82800 / 103500DN500 / 135960 / 141600 / 142050 / 173580型号 Q41F-16Q41F-40Q41F-64YJZQ 通径 锻钢A105 不锈钢（锻） 锻钢A105不锈钢（锻）锻钢A105 DN15 300 870 330 855 165DN20 330 1005 360 1110 195 DN25 345 1335 435 1665 240 DN32 547.5 1860 660 2190 570 DN40 750 2925 930 3000 870 DN50 915 3315 1245 3465 1020 DN65 1455 / 2235 / / DN80 2235 / 2940 / / DN100 3630 / 4620 / / DN125 4050 / / / / DN150 4950 / / / / DN2007350 / / / /型号 Q41N-160 法兰活动式 锻钢A105 Q41N-320法兰活动式锻钢A105Q41F-900LB YJZQ通径 锻钢A106 不锈钢（锻） 锻钢A105DN15 450 465 555 / 165DN20 480 510 600 / 195 DN25 547.5 585 675 / 240 DN32 855 915 870 / 570 DN40 1065 1215 2025 / 870 DN50 1620 1905 2475 / 1020 DN65 2565 2895 2805 / / DN80 3795 4455 4500 / / DN100 6150 7260 / / / DN125 8415 9600 / / / DN150 13035 15180 / / /型号压力PN16 PN25 PN64口径手动蜗轮手动蜗轮手动蜗轮DN15 270 / 270 / 450 / DN20 300 / 300 / 465 / DN25 330 / 330 / 525 / DN32 435 / 435 / 630 / DN40 532.5 / 525 / 795 / DN50 645 930 645 930 975 1275 DN65 945 1215 945 1215 1410 1770 DN80 1155 1425 1155 1425 1815 2175 DN100 1620 1950 1732.5 2025 2640 3000 DN125 2805 3180 3075 3300 4950 5550 DN150 **** **** 4537.5 4350 6000 6750 DN200 7425 7200 7680 8925 / /型号压力PN40 PN64口径手动蜗轮手动蜗轮DN15 300 / 450 /DN20 330 / 465 /DN25 367.5 / 525 /DN32 465 / 630 /DN40 577.5 / 795 /DN50 660 960 975 1275DN65 1072.5 1335 1410 1770DN80 1320 1590 1815 2175DN100 1980 3555 2640 3000DN125 3382.5 3750 4950 5550DN150 **** **** 6000 6750DN200 8745 10125 / /型号三通二密封球阀Q44F三通二密封球阀Q45F三通二密封球阀Q41FDN200 / / / / /压力16C 16P 16C 16P 16C 16P 16F 口径DN15 300 780 330 870 240 600 / DN20 315 795 375 885 300 705 / DN25 330 915 390 1080 375 855 / DN32 450 1155 465 1440 450 1200 / DN40 480 1605 570 1920 525 1350 / DN50 600 1875 765 2400 630 1575 / DN65 750 2640 975 3375 975 2355 / DN80 900 3240 1215 4350 1267.5 3150 / DN100 1275 4440 2535 6000 1462.5 3750 / DN125 2100 7680 2925 8880 2047.5 5250 / DN150 **** **** 5460 12750 3510 9750 / DN200 6045 17250 8580 23100 4875 14700 / DN250 13200 / 13260 / 8775 19500 /型号口径单价（元）铁普料正料QJQY1气源球阀1/2*ф6-ф14 37.5 52.5 67.5 QJY1卡套球阀ф6-ф14 42 60 72型号口径单价（元）铁普料正料Q21F-16P /16C6 - - 33 10 - - 40 15 45 60 78 20 63 78 93 25 78 117 138 32 120 180 202.5 40 187.5 262.5 300 50 270 420 465型号Q41W-16P8Nl 316 316LDN15 187.5 285 307.5 DN20 232.5 307.5 322.5DN25 255 345 390 DN32 352.5 562.5 600 DN40 435 645 682.5 DN50 525 825 870 DN65 750 1155 1245 DN80 900 1365 1455 DN100 1245 1950 2175 DN125 2100 3075 3300 DN150 **** **** 4650 DN200 5400 6600 8550 DN250 9675 16650 15900 DN300 15600 21750 25050 型号Q41F-16C Q41F-25C Q41F-40C DN15 120 120 120 DN20 127.5 127.5 127.5 DN25 142.5 142.5 142.5 DN32 187.5 187.5 232.5 DN40 225 225 270 DN50 270 270 315 DN65 412.5 412.5 540 DN80 480 480 630 DN100 630 675 930 DN125 1125 1200 1800 DN150 **** **** 2250 DN200 2400 2850 3900 DN250 4500 5400型号Q41F-16P(R)RL321 CF8 CF8M CF3 CF3M C 304 316 304L 316LDN150 **** **** 4575 3780 4725 DN200 6150 5550 8055 6675 8325 DN250 10260 9330 13650 11250 14025 DN300 18300 16665 24997.5 20325 26235型号Q41F-16P(R)RL321 CF8 CF8M CF3 CF3M C 304 316 304L 316LDN15 277.5 247.5 360 300 367.5 DN20 315 285 412.5 345 427.5 DN25 352.5 322.5 465 382.5 487.5 DN32 487.5 442.5 637.5 532.5 660 DN40 577.5 525 765 645 795 DN50 690 630 915 757.5 945 DN65 990 900 1305 1080 1350 DN80 1297.5 1095 1590 1320 1650 DN100 1995 1815 2722.5 2212.5 2865 DN125 2902.5 2640 3960 3217.5 4155型号Q41F-16P(R)RL321 CF8 CF8M CF3 CF3M 304 316 304L 316LDN150 **** **** 5445 4425 5715 DN200 6600 6000 8700 7200 9150 DN250 11220 10230 15300 12525 16275 DN300 19965 18150 27225 22140 28650型号内丝承插式球阀高压球阀Q47F-16Q347F-16 Q47N-16Q347F-16口径铸钢手动（WCB)铸钢蜗轮（WCB)铸钢手动（A105)铸钢蜗轮（A105)DN50 675 825 1170 1320 DN65 840 990 1582.5 17325 DN80 1312.5 1485 2137.5 2310 DN100 1642.5 1815 3705 3877.5 DN150 **** **** 4732.5 4950 DN175 **** **** 6300 6600 DN200 4755 5197.5 9210 9660 DN250 6202.5 6765 15525 16087.5 DN300 8250 9000 24390 25080 DN350 14362.5 15345 33997.5 34980 DN400 19575 21450 48210 50490 DN500 21525 30525 79275 88275型号CF8 CF8M CF3 CF3M304 316 304L-321 316LDN15 255 375 307.5 390DN20 285 420 345 435DN25 322.5 472.5 390 495DN32 480 697.5 577.5 720DN40 585 847.5 705 877.5DN50 735 1065 885 1110DN65 1050 1522.5 1260 1575DN80 1290 1875 1552.5 1950DN100 1920 2790 2310 2880DN125 3450 5002.5 4140 5175型号Q41F-16P(R)RL321 CF8 CF8M CF3 CF3M 304 316 304L 316LDN150 **** **** 6015 5002.5 6435 DN200 7530 6847.5 10440 8250 10957.5 DN250 12720 11550 17325 14092.5 18195 DN300 22687.5 20625 30937.5 25162.5 32505型号Q41F-64P(R)RL Q41F-100P(R)RL 304P 316P 316L 304P 316P 316LDN15 450 660 690 450 660 690 DN20 547.5 817.5 855 547.5 817.5 855 DN25 660 990 1042.5 660 990 1042.5 DN32 862.5 1290 1350 870 1290 1350 DN40 1072.5 1567.5 1650 1125 1680 1785 DN50 1417.5 2130 2235 1650 2355 2475 DN65 2010 3022.5 3165 2227.5 3345 3517.5 DN80 2535 3795 3990 2805 4207.5 4425 DN100 3795 5692.5 5985 4215 6322.5 6630 DN125 6105 9157.5 9622.5 6600 9900 10395 DN150 8910 13365 14025 9900 10642.5 14850 DN200 16170 24255 25477.5 18150 27225 28627.5型号Q41F-16P(R)RL Q41F-25C/P(R)RL 304P 316P 316L 304P 316P 316LDN25 742.5 967.5 1012.5 742.5 967.5 1012.5 DN40 990 1297.5 1350 990 1290 1350 DN50 1125 1455 1537.5 1125 1455 1537.5 DN65 1350 1755 1845 1462.5 1822.5 1912.5 DN80 1680 2197.5 2310 1717.5 2227.5 2317.5 DN100 2640 2850 2985 2527.5 3300 3465 DN125 3150 4575 4725 3600 5175 5400 DN150 **** **** 6187.5 4650 6750 6975 DN200 6450 9375 9675 6900 10005 10350 DN250 10500 15922.5 16500 11550 18150 19140 DN300 18727.5 27030 28380 21450 30690 32257.5型号Q641F-16C/P(R) Q641F-25C/P(R) WCB 304 316 WCB 304 316DN15 427.5 510 660 427.5 510 660 DN20 465 562.5 742.5 465 562.5 742.5 DN25 495 645 802.5 495 645 802.5 DN32 562.5 795 990 562.5 795 990DN40 742.5 975 1237.5 742.5 975 1237.5 DN50 795 1072.5 1350 795 1072.5 1350 DN65 1125 1552.5 1980 1155 1620 2062.5 DN80 1222.5 1732.5 2280 1237.5 1785 2310 DN100 1770 2557.5 3082.5 1897.5 2805 3795 DN125 2970 4027.5 5280 3300 4455 6105型号Q641F-16C/P(R) Q641F-25C/P(R) WCB 304 316 WCB 304 316DN150 **** **** 6435 3795 5610 7260 DN200 5610 8085 10890 6270 9075 11715 DN250 10395 15015 19800 11550 16170 23100型号广式Q11F-16C-64C/(16P-64P)Q71F-16C/P(R) WCB 304 WCB 304 316DN15 25.5 49.5 124.5 165 247.5 DN20 36 75 141 214.5 330 DN25 49.5 99 165 247.5 382.5 DN32 75 148.5 189 412.5 622.5 DN40 90 214.5 231 495 742.5 DN50 115.5 247.5 297 622.5 930 DN65 412.5 795 1177.5 DN80 577.5 1035 1552.5 DN100 702 1402.5 2092.5 DN125 1237.5 1980 2970 DN150 1750.5 3165 4785型号两片式三片式304 316 304 316DN15 52.5 82.5 82.5 124.5 DN20 75 127.5 115.5 180 DN25 108 187.5 132 217.5 DN32 150 270 198 322.5 DN40 217.5 382.5 277.5 412.5 DN50 300 525 397.5 660DN65 630 1072.5 825 1350 DN80 907.5 1620 1725 2227.5 DN100 1200 1800 4185 2505型号Q44F-16C/P(R) Q44F-25C/P(R) WCB 304 316 WCB 304 316DN15 217.5 420 615 217.5 420 615 DN20 232.5 495 682.5 232.5 495 682.5 DN25 262.5 540 847.5 262.5 540 847.5 DN32 322.5 682.5 1005 322.5 682.5 1005 DN40 435 960 1402.5 435 960 1402.5 DN50 502.5 1155 1762.5 502.5 1155 1762.5 DN65 682.5 1522.5 2302.5 757.5 1620 2430 DN80 900 2070 3060 937.5 2160 3382.5 DN100 1222.5 2715 4215 1365 2985 4642.5 DN125 2032.5 4447.5 6442.5 2287.5 4897.5 7095 DN150 **** ****.5 9180 2932.5 6480 10095 DN200 4950 9975 15750 5542.5 10980 15885 DN250 10710 35782.5 30420 12007.5 19620 33465型号Q41F-16P(R)RLWCBCF8 CF8M CF3M304 316 316LDN80 1290 2850 4140 4500 DN100 1620 3690 5355 5625 DN125 2265 5175 7500 7875 DN150 **** **** 10440 10965 DN200 4575 11925 17295 18150 DN250 6300 18000 26250 27570 DN300 9300 24750 36000 37800 DN350 12900 34200 49650 52125 DN400 18000 48750 70800 74400 DN450 25800 69000 100050 105075 DN500 33300 87000 126150 132450型号Q41F-25P(R)RLWCBCF8 CF8M CF3M304 316 316LDN80 1485 3150 4575 4800 DN100 1815 4575 6637.5 6975 DN125 2325 5347.5 7755 8145 DN150 **** **** 11100 11647.5 DN200 4875 12975 18825 19755 DN250 7305 19275 27975 29400 DN300 9600 26250 38100 40050 DN350 13665 36900 53550 56175 DN400 20850 52500 76500 80325 DN450 28500 75900 110100 115650 DN500 36750 95700 138750 145725型号Q41H/Y-16CPRL Q41H/Y-25CPRL WCB 304 316L WCB 304 316LDN15 262.5 427.5 645 262.5 427.5 645 DN20 285 480 727.5 285 480 727.5 DN25 300 510 765 300 510 765 DN32 405 720 1080 405 720 1080 DN40 480 907.5 1365 480 907.5 1365 DN50 645 1170 1755 675 1200 1800 DN65 855 1567.5 2355 892.5 1650 2475 DN80 1072.5 1980 2970 1125 2062.5 3097.5 DN100 1485 2887.5 4335 1650 3135 4702.5 DN125 2475 4620 6930 2722.5 5280 7920 DN150 **** **** 10395 3960 7590 11385 DN200 6847.5 11880 17820 7260 12870 19305型号Q61W/Y-16C(R)RL Q61H/Y-25P(R)RL 304 316 316L 304 316 316LDN15 315 450 472.5 315 450 472.5 DN20 360 540 562.5 360 540 562.5 DN25 420 630 660 420 630 660 DN32 532.5 795 832.5 375 795 832.5 DN40 645 967.5 1012.5 645 967.5 1012.5DN50 870 1287 1350 870 1290 1350 DN65 1237.5 1860 1950 1290 1935 2010 DN80 1515 2280 2362.5 1567.5 2340 2467.5 DN100 2002.5 3000 3135 2407.5 3615 3765 DN125 3052.5 4575 4785 3547.5 5325 5527.5 DN150 4012.5 6007.5 6367.5 4455 6682.5 7177.5 DN200 6352.5 9525 9982.5 7260 10890 11439型号Q41W-64P(R)RL Q41W-100P(R)RL 304 316 316L 304 316 316LDN15 607.5 892.5 930 607.5 892.5 930 DN20 750 1080 1140 750 1080 1140 DN25 855 1252.5 1320 855 1252.5 1320 DN32 1080 1567.5 1650 1080 1567.5 1650 DN40 1545 2242.5 2355 1545 2242.5 2355 DN50 1980 2887.5 3000 2175 3187.5 3300 DN65 2722.5 3975 4125 3000 4387.5 4575 DN80 3300 4815 5017.5 3795 5544 5775 DN100 4867.5 7095 7342.5 5362.5 7822.5 8220 DN125 7425 10845 11272.5 8415 12300 12787.5型号Q41W-64P(R)RL Q41W-100P(R)RL 304 316 316L 304 316 316LDN150 9900 14452.5 15045 10890 15900 16575 DN200 16500 24090 25050 18480 26985 28050 DN250 27225 39750 41325 30525 44550 46365 DN300 47520 69382.5 72195 54645 79860 82995 DN350 67650 98835 102795 77880 113850 118470 DN400 100650 145950 153240 126225 182985 192315型号Q41F-150LbWCB CF8304 CF8M316CF3304L-321CM3M316L1/2”150 240 360 300 375 3/4”165 270 397.5 330 412.5 1”180 307.5 450 367.5 472.511/4”240 427.5 622.5 517.5 645 11/2”292.5 510 750 615 780 2”345 615 877.5 727.5 922.5 21/2”495 870 1245 1050 1320 3”577.5 1065 1545 1305 1605 4”787.5 1680 2445 2055 2557.5 5”1680 2557.5 3712.5 3120 3892.5型号Q41F-150LbWCB CF8304 CF8M316CF3304L-321CM3M316L6”1785 3217.5 4669.5 3927 4815 8”3180 6000 8700 7200 9150 10”6765 10395 15075 12690 15825型号Q41F-300LbWCB CF8304 CF8M316CF3304L-321CM3M316L1/2”180 330 480 450 4953/4”217.5 360 525 450 555 1”247.5 450 645 547.5 667.5 11/4”337.5 660 960 810 997.5 11/2”397.5 757.5 1102.5 922.5 1147.5 2”495 907.5 1320 1102.5 1372.5 21/2”825 1252.5 1815 1537.5 1890 3”915 1650 2392.5 2010 2490 4”1425 2692.5 3900 3285 4057.5 5”2175 3630 5265 4432.5 5475 6”2670 5032.5 7290 6135 7590 8”4950 7755 11250 9465 11700 10”10725 19140 27750 23347.5 28867.5型号Q41F600LbCF8304CF3304L-321CF8M316 CM3M316LDN15 465 555 675 720DN20 570 682.5 825 870 DN25 690 825 1005 1050 DN32 900 1080 1305 1372.5 DN40 1125 1350 1635 1710 DN50 1725 2070 2505 2632.5 DN65 2332.5 2797.5 3382.5 3555 DN80 2940 3525 4267.5 4477.5 DN100 4410 5295 6397.5 6720 DN125 6900 8280 10005 10500 DN150 10350 12420 15000 15750 DN200 18975 22770 27525 28950型号口径Q41F-16PCF8304Q41F-25PCF8304Q41F-40PCF8304Q41F-40RCF8M316Q41F-16RLCF3M316LQ41F-25RLCF3M316LQ41F-40RLCF3M316L不锈钢球阀DN15 210 210 255 345 375 375 435 DN20 240 240 315 390 420 420 495 DN25 270 270 360 465 480 480 540 DN32 352.5 352.5 472.5 637.5 525 525 720 DN40 450 450 630 855 667.5 667.5 960 DN50 540 540 667.5 900 787.5 787.5 982.5 DN65 757.5 810 877.5 1230 1110 1177.5 1290 DN80 945 1042.5 1177.5 1650 1372.5 1530 1740 DN100 1282.5 1462.5 1515 2130 1875 2145 2235 DN125 1995 2220 2790 3975 2940 3270 4170 DN150 **** **** 3795 5400 4095 4770 5670 DN200 4470 5025 6660 9525 6615 7470 9990 DN250 8130 9390 9915 14205 12150 14040 14865型号口径Q41F-25RCF8M316Q41F-40RCF8M316Q41F-16RLCF3M316LQ41F-25RLCF3M316LQ41F-40RLCF3M316L不锈钢球阀DN15 300 345 375 375 435 DN20 345 390 420 420 495 DN25 390 465 480 480 540 DN32 502.5 637.5 525 525 720 DN40 637.5 855 667.5 667.5 960 DN50 750 900 787.5 787.5 982.5 DN65 1125 1230 1110 1177.5 1290DN80 1455 1650 1372.5 1530 1740 DN100 2055 2130 1875 2145 2235 DN125 3120 3975 2940 3270 4170 DN150 **** **** 4095 4770 5670 DN200 7155 9525 6615 7470 9990 DN250 13440 14205 12150 14040 14865型号通径美标Q41F-150LbCF8304 CF8M316 CF3M316L美标不锈钢球阀1/2”195 255 262.5 3/4”210 300 315 1”262.5 367.5 397.5 1-1/4”367.5 525 555 1-1/2”480 675 705 2”570 795 840 2-1/2”855 1110 1170 3”1095 1380 1440 4”1470 2175 2385 5”2475 3675 4035 6”3150 4350 4785 8”5430 8325 9150 10”8700 12975 14250型号通径美标Q41F-300LbCF8304 CF8M316 CF3M316L美标不锈钢球阀1/2”270 367.5 397.5 3/4”330 450 495 1”420 570 615 1-1/4”555 720 795 1-1/2”675 1035 1140 2”885 1237.5 1350 2-1/2”1155 1710 1875 3”1590 2310 2535 4”2550 3705 4050 5”750 5670 6150 6”5325 7500 8100 8”9750 13650 14850型号型号Q41F-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢手动法兰式球阀DN15 255 225 285 270 300 DN20 300 255 337.5 315 345 DN25 345 300 405 360 420DN32 480 405 555 502.5 570 DN40 600 495 675 615 705DN50 690 585 795 720 825 DN65 1005 825 1155 1042.5 1200 DN80 1200 990 1380 1245 1432.5 DN100 1605 1327.5 1845 1665 1905 DN125 2625 2160 2992.5 2715 3090型号口径Q41F-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢手动法兰式球阀DN150 3667.5 3015 4185 3810 4335 DN200 5670 4590 6420 5880 6615DN250 11175 10260 12585 11565 12960型号口径Q41F-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢手动法兰式球阀DN150 3667.5 3015 4185 3810 4335 DN200 5670 4590 6420 5880 6615DN250 11175 10260 12585 11565 12960型号口径Q41F-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢手动法兰式球阀DN15 255 225 285 270 300 DN20 300 255 337.5 315 345 DN25 345 300 405 360 420DN32 480 405 555 502.5 570 DN40 600 495 675 615 705DN50 690 585 795 720 825 DN65 1005 825 1155 1042.5 1200 DN80 1200 990 1380 1245 1432.5 DN100 1800 1485 2085 1875 2160 DN125 3075 2520 3540 3195 3660型号口径Q41F-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢手动法兰式球阀DN150 **** **** 4807.5 4342.5 4980 DN200 6615 5385 7575 6885 7845DN250 13080 11985 14887.5 13590 15375型号口径Q41F-40P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢手动法兰式球阀DN15 285 255 315 292.5 330 DN20 322.5 292.5 360 330 375 DN25 390 352.5 435 405 450DN32 525 480 615 547.5 630 DN40 660 600 765 682.5 780DN50 810 735 945 840 975 DN65 1102.5 990 1275 1147.5 1320 DN80 1387.5 1245 1605 1447.5 1665 DN100 1815 1650 2115 1890 2197.5 DN125 3457.5 3142.5 3990 3600 4140型号口径Q41F-40P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢手动法兰式球阀DN150 **** **** 5070 4590 5250 DN200 8220 7507.5 9555 8580 9915型号型号Q41F-150Lb-P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L美标球阀1/2”255 240 285 255 300 3/4”285 270 330 300 337.5 1”360 330 405 367.5 420 11/4”435 405 495 450 510 11/2”585 540 675 615 690 2”735 675 847.5 765 877.5 21/2”1110 1005 1290 1155 1335 3”1357.5 1230 1560 1410 1620 4”2010 1815 2332.5 2100 2415 5”3030 2730 3480 3150 3600型号型号Q41F-150Lb-P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L美标球阀6”4095 3675 4680 4245 4830 8”7455 6630 8565 7762.5 8865 10”12735 11640 14385 13185 14842.5型号型号Q41F-300Lb-P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L美标球阀1/2”337.5 315 375 345 390 3/4”420 397.5 480 442.5 495 1”495 457.5 555 510 585 11/4”615 570 690 630 720 11/2”885 810 1012.5 915 1050 2”1050 975 1215 1095 1260 21/2”1530 1410 1755 1590 1815 3”2235 2025 2565 2325 2655 4”3315 3015 3798 3450 3930 5”5970 5332.5 6750 6180 6960型号型号Q41F-300Lb-P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L美标球阀6”8010 7095 8985 8280 9255 8”14970 13185 16770 15465 17280型号口径Q41F-40P304/CF8 304L/CF3 316/CF8M 316L/CF3M不锈钢球阀DN15 225 270 330 360 DN20 270 345 382.5 412.5DN25 300 375 442.5 472.5 DN32 487.5 585 667.5 712.5 DN40 630 742.5 885 930DN50 727.5 840 1035 1080 DN65 1042.5 1237.5 1410 1500 DN80 1312.5 1567.5 1800 1882.5 DN100 1800 2137.5 2595 2707.5 DN125 3022.5 3630 4215 4462.5 DN150 4132.5 4920 5745 6060 DN200 7335 8805 9832.5 10402.5 DN250 13110 15675 18450 19455产品名称型号/口径16C 25C材质球阀高温高压电站球阀Q41F-15 109.5 109.5 Q41F-20 115.5 115.5 Q41F-25 127.5 127.5Q41F-32 180 180 Q41F-40 217.5 217.5 Q41F-50 262.5 262.5Q41F-65 360 360 Q41F-80 450 450 Q41F-100 585 630 Q41F-125 1005 1080 Q41F-150 **** ****Q41F-200 2100 2400型号口径Q41F-64P304/CF8 304L/CF3 316/CF8M 316L/CF3M不锈钢球阀DN15 375 442.5 495 525 DN20 442.5 510 600 630 DN25 540 645 757.5 780DN32 780 945 1065 1140 DN40 967.5 1185 1342.5 1380DN50 1230 1470 1665 1710 DN65 1740 2085 2392.5 2535 DN80 2392.5 2850 3232.5 3420 DN100 3562.5 4275 4702.5 5002.5 DN125 5730 6870 7837.5 8250 DN150 7837.5 9405 10717.5 11302.5 DN200 14205 17025 19665 20775 DN250型号口径Q41F-100P304/CF8 304L/CF3 316/CF8M 316L/CF3M不锈钢止回阀DN15 382.5 472.5 555 585 DN20 465 570 600 630 DN25 540 645 757.5 772.5DN32 780 945 1065 1140 DN40 967.5 1185 1312.5 1380DN50 1470 1755 1995 2085 DN65 2025 2422.5 2752.5 2880 DN80 3090 3705 4200 4417.5 DN100 4462.5 5340 5955 6315 DN125 7507.5 9007.5 10215 10785 DN150 10927.5 13110 14932.5 15675 DN200 19095 22942.5 26145 27502.5通径国标材质法兰球阀Q41F 气动球阀Q641F-16 16Kg 25Kg 40Kg 64Kg 100KgDN15 120 120 142.5 270 285 585 DN20 127.5 127.5 150 285 300 630 DN25 135 135 180 300 330 645DN32 195 195 225 375 435 795 DN40 240 240 285 465 540 840DN50 277.5 277.5 330 585 720 885 DN65 390 390 555 825 1125 1140 DN80 495 495 630 1080 1620 1245 DN100 645 735 900 1620 2805 1545 DN125 1110 1320 1455 2805 4950 2475 DN150 **** **** 1905 4620 7590 4065 DN200 2730 2880 3795 5880 DN250 / / / / / 7650产品名称蜗轮球阀三段式球阀美标API日标JIS球阀型号/口径Q341F-16CQ41F-16KgQ41F-25KgQ41F-150LBQ41F-10KQ41F-300LBQ41F-20KDN15 / 165 165 150 270 180 360 DN20 / 180 180 157.5 300 195 420 DN25 / 210 210 165 345 217.5 495 DN32 / 270 270 240 510 285 660 DN40 / 300 300 300 600 360 825 DN50 660 345 345 330 735 510 1050 DN65 750 525 525 525 990 675 1470 DN80 915 630 630 630 1230 900 2100DN100 990 825 900 900 1950 1395 3225 DN125 1650 1800 1920 1800 3075 2130 4800 DN150 **** **** 2250 2070 3600 2640 6450 DN200 3300 4200 4500 3855 6300 4455 10950 DN250 5550 6300 7200 / / / /型号Q47FQ347F(A105)压力PN16 PN25 PN40 PN64口径手动蜗轮手动蜗轮手动蜗轮手动蜗轮DN15 / / / / / / / /DN20 / / / / / / / /DN25 / / / / / / / /DN32 / / / / / / / /DN40 / / / / / / / /DN50 1170 1320 1170 1320 1245 1410 1440 1650DN65 1575 1725 1575 1725 1650 1815 2010 2220DN80 2145 2310 2145 2310 2190 2400 2580 2880DN100 3705 3870 3885 4050 3990 4200 4155 4455DN125 4770 4950 4905 5115 4980 5280 6165 6600DN150 **** **** 6450 6750 6615 7050 8175 8745DN200 9225 9660 9540 9975 9795 10350 / 12540DN250 / 16080 / 16665 / 17565 / 19965DN300 / 25080 / 26070 / 27225 / 32340DN350 / 34980 / 36300 / 38370 / 45375DN400 / 50490 / 52470 / 55440 / 66330DN500 / 88275 / 90255 / 93885 / 108570型号Q47FQ347F(WCB)压力150LB 300LB 400LB 600LB口径手动蜗轮手动蜗轮手动蜗轮手动蜗轮2”765 915 1110 1275 1215 1545 / 159021/2”1005 1155 1410 1575 1545 1845 / 20103”1245 1410 1740 1950 1980 2370 / 2775 4”1785 1950 2475 2700 2610 3000 / 3360 5”2595 2805 / 3900 / 4560 / 5145 6”3495 3795 / 5325 / 6630 / 7530 8”/ 5775 / 8085 / 10290 / 12075 10”/ 8415 / 11775 / 15450 / 17430 12”/ 13200 / 14520 / 23760 / 26730 14”/ 19470 / 25305 / 33270 / 36630 16”/ 37950 / 31650 / 43560 / 54450 18”/ 47850 / 49335 / 64350 / 76230 20”/ / / 62205 / 95040 / 106920 24”/ / / / / / / 174240型号Q47H(Y)Q347H(Y)WCB压力150LB 300LB 400LB 600LB 900LB 1500LB 口径手动蜗轮手动蜗轮手动蜗轮蜗轮蜗轮蜗轮2”1305 1455 1320 1485 1590 1920 1980 2970 3150 21/2”1755 1905 1815 1980 2175 2475 2565 3382.5 3795 3”2310 2475 2460 2670 2775 3150 3300 4800 5445 4”4050 4200 4170 4380 4455 5100 5280 7095 7920 6”6960 7260 7155 7590 9210 10245 9900 13200 15180 8”10050 10485 10170 10725 13170 14250 13695 18150 20625 10”/ 17745 / 18975 / 22500 21780 31350 36300 12”/ 25575 / 27555 / 36840 36300 48180 66825 14”/ 36300 / 38775 / 51840 49500 66000 85800 16”/ 51480 / 55770 / 74925 70620 94215 122100 20”/ 89100 / 94215 / 123300 114675 154275 201300型号Q47FQ347F(A105)压力PN16 PN25 PN40 PN64口径手动蜗轮手动蜗轮手动蜗轮手动蜗轮DN50 1500 1800 1710 1875 1800 1950 2100 2250 DN65 2100 2265 2235 2400 2310 2475 2775 2925 DN80 2805 2985 3015 3225 3090 3300 3540 3750 DN100 4890 5055 5040 5250 5190 5400 5940 6150 DN125 5955 6150 6000 6300 6300 6600 7650 7950 DN150 **** **** 9315 9750 9615 10050 12315 12750。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1000WOG球阀，指的是1000PSI(1000PSI约等于68.94公斤)，WOG为WATER、OIL、GAS，也就是水、油品、气体的英文字母。
即压力68.94公斤，适用于水、油品、气体介质的阀门。
常规类阀体上带1000WOG字的球阀。
一片式球阀、两片式球阀、三片式球阀的区别
片式球阀指的是阀门的结构，它们的区别在于是否易拆卸。
广式球阀，一体式结构，工作原理是靠旋转阀芯来使阀门畅通或闭塞。
球阀开关轻便，体积小，密封面与球面常在闭合状态。
一片式球阀相同
两片式球阀指的是阀门由两体式结构组成，阀体加阀盖两部份。
二片式球阀的结构特点：
1、启闭无摩擦。
这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
2、上装式结构。
对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
3、单阀座设计。
消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、低扭矩设计。
特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。
5、楔形密封结构。
阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
6、密封面的自清洁结构。
当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
三片式球阀，指的是阀门由三部分组装成的。
两个阀盖加中间的阀体。
三片式球阀具有以下优点：
1．流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
注：片式球阀不可做调节。
阀门处于常开或者常闭状态。
