心电图临床应用
心电图信号处理及其临床应用
心电图信号处理及其临床应用心电图是一种常见的诊断手段，通过记录心脏电活动的波形，可以了解心脏的生理状态、心律是否正常以及是否存在心脏病等情况。
而心电图信号处理则是一种分析、处理和解释心电图信号的技术手段，它可以为临床医生提供更加准确的诊断依据，实现更好的临床应用。
一、心电图信号处理的基本原理心电图信号处理利用计算机技术和数学方法对心电图信号进行处理和分析。
其基本原理是将原始心电图信号进行数字化，然后利用数字信号处理算法对其进行滤波、去噪、分析和识别，最终得到具有临床意义的信息。
具体来说，心电图信号处理包括以下几个方面的内容：1、数字信号处理数字信号处理是将模拟信号（比如心电图信号）经过采样和量化后，在计算机中用数值进行表示和处理。
具体步骤包括：（1）采样：将连续的模拟信号转换为离散的数字信号。
（2）量化：将采样到的信号转换为数字形式，即利用有限个数字代表信号的幅度。
（3）编码：将量化后的信号进行编码，用二进制表示信号幅度。
2、滤波心电信号处理中，滤波是必不可少的一个环节。
首先对于心电波形信号来说，其频率范围广泛，包括0.05 Hz到100 Hz的范围，因此需要选择合适的滤波器进行有效滤波，以便于减小胸腔、肌肉等噪声的影响。
3、特征提取从滤波后的心电图信号中提取有用的特征，是心电图信号处理的重要任务。
一般来说，可以从三个方面考虑心电信号的特征提取：（1）时域特征：包括平均值、方差、斜率等。
（2）频域特征：包括频谱分析、功率谱等。
（3）时频域特征：包括小波变换、短时傅里叶变换等。
4、分类与识别通过对心电信号的特征提取后，还需要对不同的信号进行分类与识别。
一般来说，可以从以下几个方面进行信号分类：（1）根据心脏疾病的类型分为房颤、心房扑动、心脏传导阻滞等。
（2）根据心电图的形态特征，分为P波、QRS波群、T波等不同类型的波形。
5、应用与评估通过对心电图信号的分类和识别，可以获得有效的临床信息，如不同疾病类型的特征、心率、心律不齐、心电图形态的变化等，这些信息可用于临床诊断、预后评估等领域。
心电图的临床应用

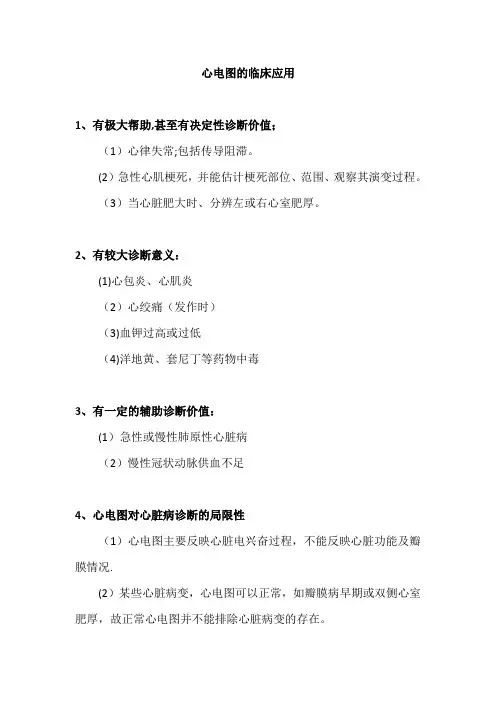

心电图的临床应用
1、有极大帮助,甚至有决定性诊断价值；
（1）心律失常;包括传导阻滞。
(2）急性心肌梗死，并能估计梗死部位、范围、观察其演变过程。
（3）当心脏肥大时、分辨左或右心室肥厚。
2、有较大诊断意义：
(1)心包炎、心肌炎
（2）心绞痛（发作时）
（3)血钾过高或过低
（4)洋地黄、套尼丁等药物中毒
3、有一定的辅助诊断价值：
(1）急性或慢性肺原性心脏病
（2）慢性冠状动脉供血不足
4、心电图对心脏病诊断的局限性
（1）心电图主要反映心脏电兴奋过程，不能反映心脏功能及瓣膜情况.
(2）某些心脏病变，心电图可以正常，如瓣膜病早期或双侧心室肥厚，故正常心电图并不能排除心脏病变的存在。
(3)一些心电图改变并无特异性，同样的心电图改变可见于多种心脏病,如心律失常心室肥厚,ST-T改变等。
总之，心电图在疾病的诊断上有一定价值，但也有局限性,在做出心电图诊断时，必须结合其他临床资料，方能作出比较正确的判断.。
临床心电图的应用

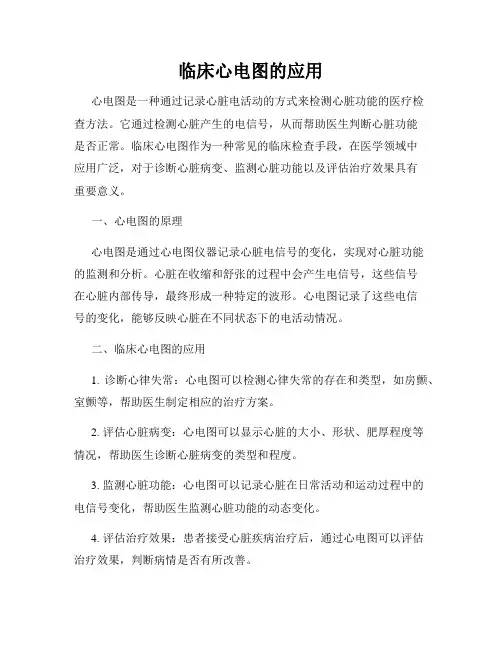

临床心电图的应用心电图是一种通过记录心脏电活动的方式来检测心脏功能的医疗检查方法。
它通过检测心脏产生的电信号，从而帮助医生判断心脏功能是否正常。
临床心电图作为一种常见的临床检查手段，在医学领域中应用广泛，对于诊断心脏病变、监测心脏功能以及评估治疗效果具有重要意义。
一、心电图的原理心电图是通过心电图仪器记录心脏电信号的变化，实现对心脏功能的监测和分析。
心脏在收缩和舒张的过程中会产生电信号，这些信号在心脏内部传导，最终形成一种特定的波形。
心电图记录了这些电信号的变化，能够反映心脏在不同状态下的电活动情况。
二、临床心电图的应用1. 诊断心律失常：心电图可以检测心律失常的存在和类型，如房颤、室颤等，帮助医生制定相应的治疗方案。
2. 评估心脏病变：心电图可以显示心脏的大小、形状、肥厚程度等情况，帮助医生诊断心脏病变的类型和程度。
3. 监测心脏功能：心电图可以记录心脏在日常活动和运动过程中的电信号变化，帮助医生监测心脏功能的动态变化。
4. 评估治疗效果：患者接受心脏疾病治疗后，通过心电图可以评估治疗效果，判断病情是否有所改善。
三、心电图的解读医生在解读心电图时，通常会关注以下几个方面：1. 心率：心电图可以显示心率的快慢和节律的规律性，帮助医生判断心动过速、心动过缓等情况。
2. 心律：心电图可以显示心脏每一搏动的电信号，帮助医生检测早搏、房颤、室颤等心律失常。
3. 心室功能：心电图可以显示心脏心室的肌肉收缩情况，帮助医生评估心肌损伤、心室扩大等情况。
4. 缺血情况：心电图可以显示心肌缺血的表现，如ST段改变、心肌梗死等，帮助医生及时干预治疗。
四、注意事项在进行心电图检查时，患者需要注意以下几点：1. 保持放松：患者在进行心电图检查时应保持身心放松，避免因紧张或焦虑导致心率和心电图波形异常。
2. 治疗干预：如果患者正在接受心脏相关治疗，需要告知医生，以免干预心电图的准确性。
3. 长期监测：部分患者因患有心律失常或其他心脏疾病，需要进行长期心电图监测，以及时发现和处理心脏问题。
心电图的基本原理和临床应用
心电图的基本原理和临床应用一、心电图的基本原理心电图是通过记录人体心脏产生的电信号来了解心脏功能和状态的一种非侵入性检查方法。
它的基本原理是利用表面导联电极记录心脏内部传导系统产生的微弱电流。
1. 心脏起搏与传导系统心脏的起搏与传导系统由窦房结、房室结、希-普系统以及心室肌组成。
窦房结是心脏中最高级别的起搏点，它发出信号使心脏收缩开始。
然后，这个信号通过房室结和希-普系统传送到心室，引发正常的心跳。
2. 心肌细胞的电活动每个心肌细胞都有一个负责发放或收集信息的负责离子通道系统。
在动作电位阶段，钠离子通道会打开，允许钠流入细胞内，从而产生快速上升的“QRS波群”。
接着，在稍后阶段，钙离子通道会打开并允许钙离子流入细胞内，在体外形成明显凹陷的“ST段”。
最后，钾离子离开细胞，恢复细胞膜为负电位，并形成“T波”。
3. 心电图的记录与解读心电图仪通过表面导联电极在人体皮肤上获取心电信号。
传感器接收到的信号被放大、滤波和放大，然后以图形方式显示出来。
常见的导联有三肢导联（Ⅰ、Ⅱ、Ⅲ）、胸导联（V1-V6）和增广导联（增加了右侧的引线）。
心电图被表示为时间和振幅之间的关系，可以分析各个波群、段和间期，并根据这些参数判断患者是否存在心律失常、缺血或其他心脏疾病。
二、心电图在临床应用中的意义1. 诊断心律失常心律失常是指心脏节律异常，通常可由不同类型的波形改变和时间间隙异常进行识别。
例如，房颤可以通过无规律和不规则的RR间隔来确认，室性早搏则由宽QRS波群和T波逆向识别。
2. 评估冠心病冠心病是缺血性心脏病的常见类型，心电图是评估其存在和程度的重要手段。
ST段抬高或压低以及T波倒置可能是缺血性心脏病的指示符号。
3. 检测心肌损伤当心肌受到损伤，导致异常的细胞电活动，在心电图上会显示出相应的改变。
例如，急性心肌梗死会表现为特征性的ST段抬高，并且可能有异常Q波出现。
4. 监测药物治疗效果某些药物对心脏电活动有直接影响，如β受体阻滞剂、洋地黄类药物等。
心电图临床应用技巧

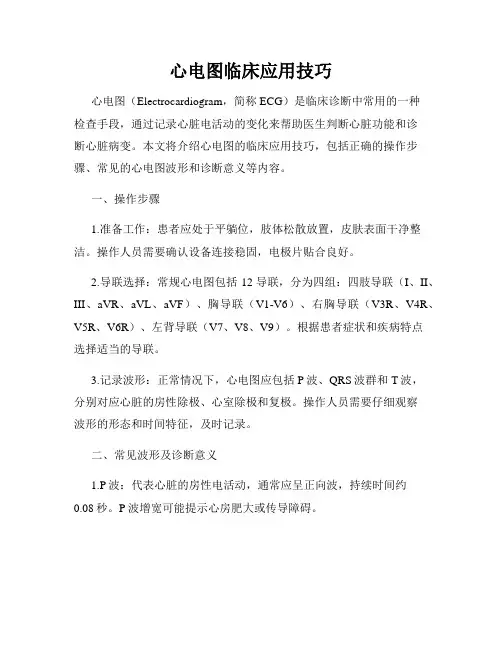

心电图临床应用技巧心电图（Electrocardiogram，简称ECG）是临床诊断中常用的一种检查手段，通过记录心脏电活动的变化来帮助医生判断心脏功能和诊断心脏病变。
本文将介绍心电图的临床应用技巧，包括正确的操作步骤、常见的心电图波形和诊断意义等内容。
一、操作步骤1.准备工作：患者应处于平躺位，肢体松散放置，皮肤表面干净整洁。
操作人员需要确认设备连接稳固，电极片贴合良好。
2.导联选择：常规心电图包括12导联，分为四组：四肢导联（I、II、III、aVR、aVL、aVF）、胸导联（V1-V6）、右胸导联（V3R、V4R、V5R、V6R）、左背导联（V7、V8、V9）。
根据患者症状和疾病特点选择适当的导联。
3.记录波形：正常情况下，心电图应包括P波、QRS波群和T波，分别对应心脏的房性除极、心室除极和复极。
操作人员需要仔细观察波形的形态和时间特征，及时记录。
二、常见波形及诊断意义1.P波：代表心脏的房性电活动，通常应呈正向波，持续时间约0.08秒。
P波增宽可能提示心房肥大或传导障碍。
2.QRS波群：代表心室电活动，包括Q波、R波和S波，其中Q波为向下波、R波为向上波、S波为向下波。
QRS波群持续时间在0.06-0.10秒之间，异常形态可能提示心室肥大、心肌缺血等情况。
3.T波：代表心室复极，应呈对称的向上波，持续时间不超过0.25秒。
T波倒置或高尖可提示心肌缺血、心肌病变等问题。
4.ST段：位于QRS波群和T波之间，正常情况下应平坦，偏移可能提示心肌缺血或心肌梗死。
5.U波：常位于T波后，低钾或低镁状态下可能出现U波，需要引起警惕。
三、临床应用技巧1.心绞痛：在急性心绞痛时，ST段常出现横向或斜向压低，T波倒置，QRS波群正常。
2.急性心肌梗死：ST段呈凹陷型抬高，Q波出现或加深，T波倒置，提示心肌梗死。
3.心动过速：心动过速时，心率增快，心电图显示心室电活动加快，QRS波变窄。
4.心房颤动：心房颤动时，心房电活动不规则，P波消失，QRS波群和T波不规则。
心电图检查解读与应用
心电图检查解读与应用
汇报人：可编辑
目 录
• 心电图检查基础 • 心电图解读 • 心电图在临床中的应用 • 特殊心电图检查 • 心电图检查的注意事项
01
心电图检查基础
心电图检查简介
01
心电图检查是一种无创、无痛、 无辐射的检查方法，通过记录心 脏电活动的变化来评估心脏的功 能和状况。
04
特殊心电图检查
动态心电图检查
总结词
动态心电图检查是一种长时间记录心电图的方法，有助于发现短暂的心律失常和心肌缺 血。
详细描述
动态心电图检查通常使用便携式记录器，连续记录24小时或更长时间的心电图数据。 这种检查方法有助于发现短暂的心律失常，如早搏或心动过速，以及心肌缺血的迹象。 通过分析这些数据，医生可以更好地了解患者的心脏电活动情况，从而作出准确的诊断
关注异常指标
如果心电图检查结果出现异常指标，应及时就医 ，以便医生进一步评估和治疗。
定期复查
对于有心脏病史或心电图异常的患者，应定期进 行心电图复查，以便及时发现并处理心脏问题。
THANKS
感谢观看
心律失常
先天性心脏病
心电图检查可以辅助诊断某些先天性 心脏病，如房间隔缺损、室间隔缺损 等。
心电图检查可以记录心脏电信号的活 动，用于诊断各种心律失常，如房颤 、室性早搏等。
心脏功能的评估
心室肥厚
心电图检查可以评估心室肥厚的 程度，有助于预测心血管疾病的
风险。
心衰
心电图检查可以检测心脏的电活动 ，评估心衰的程度和治疗效果。
心脏康复
心电图检查可以监测心脏康复治疗 过程中的心脏功能变化，评估康复 效果。
心脏康复的监测
心率监测
心电图在临床医学的应用
心电图在临床医学的应用心电图是一种通过记录心脏电活动的方法，通过导联系统将心脏电信号转化为纸上的图形显示，从而反映心脏的电生理活动和心脏节律。
心电图是一项简单但非常重要的检查手段，它在临床医学中有着广泛的应用。
首先，心电图在心脏疾病的诊断和鉴别诊断中起着至关重要的作用。
通过观察心电图图形特征，医生可以判断心脏的结构和功能是否正常，如心室肥大、心肌缺血、心律失常等情况。
不同类型的心律失常在心电图上表现也有所不同，因此对心电图的分析可以帮助医生准确诊断心脏疾病，制定合理的治疗方案。
其次，心电图在评估心脏药物疗效和预后判断中具有重要意义。
一些心脏药物如β受体阻滞剂、钙通道阻滞剂等，可以影响心脏的传导系统和节律，通过监测患者在用药后的心电图变化，可以评估药物的疗效和副作用，指导用药方案的调整。
同时，心电图也可以用于评估患者的心脏功能和预后风险，帮助医生进行进一步的临床管理和决策。
此外，心电图在急诊医学和心肺复苏中也具有不可替代的作用。
在急诊患者的诊断过程中，心电图可以迅速帮助医生判断患者有无心肌梗死、心律失常等病情，为紧急治疗提供重要依据。
在心脏骤停的心肺复苏过程中，心电图监测可以及时反映患者的心脏节律，指导医护人员进行正确的心肺复苏措施，提高患者的生存率。
综上所述，心电图在临床医学中具有重要的应用意义，对心脏疾病的诊断、治疗和监测起着至关重要的作用。
随着医疗技术的不断进步和心电图仪器的升级，相信心电图在临床医学中的地位将会更加突出，为患者的健康提供更好的保障。
希望广大医护人员能够充分认识和重视心电图在临床应用中的重要性，不断提升自身的专业水平，为患者提供更优质的医疗服务。
心电图在急诊临床上的应用 心电图导联和心梗识别
正常人心肌细胞的自律性依次为: 窦房结60－100次/分，房室结40－60次
/分，心室<40次/分，所以正常人的心 脏是在窦房结的统率之下进行活动的。 上一级功能正常的情况下，下级提早 的活动称“早搏”（主动性）； 上一级功能不正常(指功能低下或无功 能)时，下一级推迟的活动称“逸搏” （被动性）。长间歇后多有“逸搏”！
重点看：
① ST段和T波的抬高 或升高与否？ ② QRS波型的改变 （尤其是Q波）；
此外一定要有定位的概念：如发现
avF导联异常，就要想到看看Ⅱ、Ⅲ 导联；Ⅰ导联异常，就要想到看看 avL导联等等！
急性非ST-T抬高性心肌梗死
急性右室心梗(ARVI)的诊断
⒈V3R~8RST段抬高：V3R~8RST段抬高≥1mm 对下 壁AMI合并ARVI均有诊断价值。V4R 抬高≥1mm 的敏感性高，若无抬高，基本可排除ARVI；V6R 抬高≥1mm的特异性和阳性预测值达100%，被认 为是最准确的导联。右胸导联ST段抬高常为一过 性，常在发病后几天甚至10小时内消失。 ARVI约占AMI发生率的12%。右室与左室下壁 和后壁为同一支冠脉供血，ARVI常合并下壁和后 壁AMI，当常规12导联发现下壁、前间壁、后壁 心梗时，应加作右胸导联心电图。
ST段压低的类型
⒈下斜型；⒉上斜型；⒊水平型。
慢性冠脉供血不足：ST段压低
慢性冠脉缺血
* V3~5导联T波深倒。
变异型心绞痛：ST段上抬
* STⅡ、Ⅲ、aVF和STV4~6上抬。
心绞痛发作的心电图变化
A 无症状时的心电 图，ST-T正常。 B 心绞痛发作时，ST 段下斜型压低4mm， T波倒置。 C 胸痛缓解后数分钟， ST-T缺血性改变已
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
心电图ST-T改变的鉴别诊断
早期除极综合征
心电图ST-T改变的鉴别诊断
早期除极综合征——特征性的J点抬高
心电图ST-T改变的鉴别诊断
急性心包炎——ST段弓背向下抬高
予硝酸甘油静脉泵入，患者胸痛明显缓解。 6:35a.m.急诊CAG：三支病变，右冠脉为犯罪血管。同期
行PCI术，于右冠脉放置支架一枚。
p.s. 急诊抽血急查心肌酶、血常规、肝肾功、凝血等；一般需1-2h回报， 这时应当立刻处理而不是等待化验结果回报！Time is myocardium!
既往史：DM2年余，偶服拜糖平治疗，血糖控制 不佳；“高脂血症”5年，具体不详。既往无高血 压、冠心病史，未服用阿司匹林。
心电图临床应用
——第一部分
学生：朱亮 吴万龙 指导老师：陈太波
2011年7月21日
Get started with a case first!!
吴**，男，54岁，2011-7-7入院 主诉：胸痛4小时
2011-7-7 4:00a.m.，睡眠中出现胸骨后疼痛。
痛醒，疼痛放射至颈部及腰背部，伴大汗、恶心 呕吐，未服药物，疼痛持续40min不缓解。
STEMI的时程变化
超急性期（数分钟内）
T波高耸直立
ST段斜行抬高，与高尖T波相沿续
急性期（数小时-数周）
ST弓背向上抬高，甚至呈单向曲线；R波降低或丢失， 异常Q波或QS波开始出现；T波由直立变为倒置
亚急性期（数周-数月）
抬高的ST段和倒置的T波逐渐恢复；残留坏死型Q波
陈旧期（3-6个月后）
异常Q波持续存在。T波可持续倒置、低平
无胸闷、气短、心悸、头晕、黑曚等。
5:20a.m.来我院急诊，查生命体征 BP107/66mmHg，P54bpm，SpO298%。
——ECG！！！（how to? What do you expect?)
急诊ECG（5:37a.m.,2011-7-7）
(胸导V1-V3;V4R-V6R)
同上
I、aVL、V5、V6
V7-V9
*V1、V2 可有相应改变 （reciprocal chቤተ መጻሕፍቲ ባይዱnges）
RCA 右冠状动脉
Ⅱ、Ⅲ、aVF
right ventricle 右心室 RCA 右冠状动脉
V3R、V4R
心电图ST-T改变的鉴别诊断
心梗超急性期——T波高耸直立，两肢不对称
心电图ST-T改变的鉴别诊断
梗死心肌的定位
受累心肌
犯罪血管
相关导联
septum 间隔 anterior wall 前壁 lateral wall 侧壁 posterior wall 后壁
inferior wall 下壁
LAD 左冠状动脉前降支
V1、V2
LAD 左冠状动脉前降支 I、aVL、V2、V3、V4
CIRC 回旋支 variable 可有变异
个人史：大量吸烟史，10支/日*30年
查体：BP110/70mmHg，BMI22.3kg/m2,心律齐， 心率60次/分，各瓣膜区未闻及杂音及病理性心音， 肺部无干湿罗音。
8:20a.m.，急诊PCI支架置入术后
compared with the former one, what is the difference?
STEMI的各种心电图表现
缺血型——最先发生于心内膜下。面向缺血区的导联 T波高耸直立 损伤型——面向缺血区的导联ST段抬高
坏死型——面向缺血区的导联出现异常Q波（时间超过 0.04s,振幅超过1/4R）或QS波
p.s.V1、V2导联任何情况下出现Q波都是不正常的 再p.s.各个导联应当综合分析，如心梗时中央坏死区出现Q波，周边 心肌损伤，ST段抬高，外围心肌缺血，T波倒置——协助定性定位
入院诊断：
冠状动脉粥样硬化性心脏病 急性ST段抬高性心肌梗塞（下壁及后壁） 心功能1级（Killip分级） 2型糖尿病 高脂血症
术后入CCU,病情平稳
2011-7-10ECG(PCI术后第三天)
心肌缺血-心梗的典型ECG表现
缺血型
心内膜下缺血——T波高耸直立
损伤型
心外膜下缺血——T波倒置 心内膜下——ST段压低
心外膜下——ST段抬高（对侧导联可有 相反变化）
p.s. 透壁性心肌缺血在ECG上主要表现为心外膜下缺血
典型心绞痛发作——面向缺血的导联ST段 压低（水平或下斜型下移超过0.1mV)和/或 T波倒置
变异型心绞痛发作——暂时性ST段抬高伴 高耸T波，对应导联ST段下移。
p.s.变异型心绞痛的病生理基础是冠脉痉挛，表现为急性严重心肌缺血。若 ST段持续抬高表明可能发生心梗！
（胸导V4-V6；V7-V9）
入室ECG特点：
II、III、aVF导联ST段弓背向上抬高0.2-0.3mV V7-V9导联ST段弓背向上抬高0.2-0.3mV aVL、aVR导联ST段压低，T波倒置 What else? What is your diagnosis?（location, criminal vessel) As doctor at the emergency room, how do you treat this patient?
p.s.判读心电图时可遵循R (rhythm)-C (conduction)-W (wave)原则。
再p.s.急诊心肌再灌注的指征和禁忌症？
急诊查心肌酶、血常规、肝肾功、凝血等（5:58a.m.） CK80U/L，CKMB0.7ug/L，cTnI0.00ug/L。 血K3.6mmol/L。 血常规及凝血无异常。
