无功补偿与节电
无功补偿装置与节能降耗的应用
无功补偿装置与节能降耗的应用随着科技的不断进步和电力网络的不断发展，无功补偿装置逐渐得到广泛应用，成为电力系统中不可或缺的一部分。
它不仅可以保障电力系统的稳定运行，还可以有效地节约能源，降低能耗，具有重要的经济和社会价值。
一、无功补偿装置的概念及作用无功补偿装置，一般指具有无源元件（如电容、电抗器等）的电气设备，它可以在电力系统中产生无功功率，以满足电力系统中无功功率的需求，从而提高电力系统的稳定性和质量。
无功补偿装置的作用主要有以下几个方面：1.提高电力系统的功率因数，减少线路、变压器等设备的电视应力，延长设备使用寿命，降低设备的维修费用。
2.缓解输电线路和变压器的负荷，减少电力系统的电流、电压谐波，保证电力系统的稳定供电。
3.提高电力系统的供电质量，减少电力设备发热，保证电力设备的工作效率，提高电力使用的效率。
二、无功补偿装置的应用方法无功补偿装置有多种应用方法，常见的包括串联式无功补偿、并联式无功补偿、混合式无功补偿等。
1.串联式无功补偿串联式无功补偿是将无功补偿元件接在直流侧的电容器串联在一起，并通过自己所带的感性电抗器保护直流侧的电容器，加大了无功补偿的功率。
2.并联式无功补偿并联式无功补偿是将无功补偿电容器或电感在直流侧并联在电路中，达到消峰、节电、提高功率因数的目的。
3.混合式无功补偿混合式无功补偿是在工厂、发电厂等如电力系统负荷较大的区域，采用串并联相结合的方法，将直接串联电容器和并联电容器一起使用。
三、无功补偿装置的节能降耗应用无功补偿装置的应用可以使电力系统的功率因数改善，从而达到节约能源，降低能耗的目的。
应用无功补偿装置可以达到以下几个方面的节能降耗效果：1.降低电力损耗在传统的电力系统中，电流是越高，损耗也就越大。
应用无功补偿装置可以矫正电流相位，减小系统的漏电，从而减少电力损耗，降低了电力成本。
2.降低电力费用在传统电力系统中，由于工业设备需要消耗大量的无功功率，因此电网运营商需要维护大量的设备以产生相应的无功电力。
补偿无功功率节电原理
补偿无功功率节电原理1. 简介随着现代电力系统的不断发展和用电负荷的增加，电力系统中的无功电流越来越大，这通常会导致许多问题，如电压波动，电力损耗增加，线路负荷过重等。
因此，补偿无功功率已成为现代电力系统中必不可少的一环。
补偿无功功率的目的是改善电力系统的质量，消除电压波动，提高电能利用率。
2. 无功功率的概念在交流电路中，电流通常可以被分为两个部分，即有功电流和无功电流。
有功电流是用来做功的电流或实际能量转换的电流，而无功电流是周期性能量转换的电流。
这里的周期性能量转换指的是由电感和电容反复存储和释放电能的过程。
在电力系统中，有功功率主要用来提供能量，如照明、电动机、加热器等。
而无功功率则主要用来维持电力系统中的电压稳定。
无功功率的大小与电路中的电感和电容等参数有关。
当电路中有较大的电感或电容时，就会产生较大的无功电流，从而降低电压质量。
3. 什么是补偿无功功率补偿无功功率是通过在电路中增加等量的电感或电容来消除电路中的无功功率，从而提高电路的效率和稳定性。
这种补偿方法被称作无功补偿或功率因数校正。
补偿无功功率有两种常见的方法，即串联电容器补偿和并联电感器补偿。
串联电容器补偿是指在电路中串联接一个或多个电容器，以减少电路中的无功功率。
而并联电感器补偿则是在电路中并联接一个或多个电感器，以消耗电路中的无功功率。
4. 无功功率补偿的作用补偿无功功率的作用主要包括三方面。
第一，补偿无功功率可以提高电路的功率因数。
功率因数是指有功功率和总视在功率的比值，通常用来衡量电路的效率。
电路的功率因数越大，则电路的效率越高。
第二，补偿无功功率也可以降低电路中的无功电流。
无功电流是电流的一种，通常不做功，只用于电能的储存和释放，对电力系统的运行效率和可靠性产生不利的影响。
第三，补偿无功功率还可以降低电力系统中的电能损耗和电能浪费。
5. 补偿无功功率的优点补偿无功功率具有许多优点。
首先，它可以改善电力系统的质量和可靠性。
补偿无功功率节电原理-节电器
补偿无功功率节电原理在交流电路中，由电源供给负载率有两种：一种是有功功率，一种是无功功率。
有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量（机械能、光能、热能）的电功率。
比如：5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能，带动水泵抽水或脱粒机脱粒；各种照明设备将电能转换为光能，供人们生活和工作照明。
有功功率的符号用P表示，单位有瓦（W）、千瓦（KW）、兆瓦（MW）。
无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。
它不对外作功，而是转变为其他形式的能量。
凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。
比如40瓦的日光灯，除需40多瓦有功功率（镇流器也需消耗一部分有功功率）来发光外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。
由于它不对外做功，才被称之为“无功”。
无功功率的符号用Q表示，单位为乏（Var）或千乏（kVar）。
无功功率决不是无用功率，它的用处很大。
电动机的转子磁场就是靠从电源取得无用功率建立的。
变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。
因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。
为了形象地说明问题，现举一个例子：农村修水利需要挖土方运土，运土时用竹筐装满土，挑走的土好比是有功功率，挑空竹筐就好比是无功功率，竹筐并不是没用，没有竹筐泥土怎么运到堤上呢？在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。
如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，那么，这些用点设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。
无功功率对供、用电产生一定的不良影响，主要表现在：（1）降低发电机有功功率的输出。
（2）降低输、变压设备的供电能力。
（3）造成线路电压损失增大和电能损耗的增加。
无功补偿技术与企业节电降耗
无功补偿技术与企业节电降耗无功补偿技术是一种电力优化管理的技术，它可以提高电力设备利用率，减少线路损耗和设备损耗，同时也能够优化电力系统的稳定性和质量。
在企业生产过程中，电力是最基本、最重要的能源之一，无功补偿技术的应用可以有效地降低企业的用电成本，同时也能减少对环境的污染，因此，以无功补偿技术为核心的企业节电降耗是非常必要和有价值的。
一、无功补偿技术简介无功补偿技术通过在电力系统中增加电容器（或电感器）来改进发电厂和负载之间的功率因数，并对各种电力设备进行无功调节，从而达到提高电力设备利用率、减少线路损耗和设备损耗、优化电力系统的稳定性和质量的目的。
根据实际情况和需要，选择合适的补偿容量、补偿方式和补偿方式等参数，实现电力系统的无功平衡和稳定运行。
二、无功补偿技术在企业节电降耗中的应用1.减少电缆和变压器等电力设备的能耗电力设备在运行过程中，会因为无功功率的存在而产生能量损耗，而无功补偿技术的应用可以补偿这部分能量之间的需求，实现节能的目的。
2.提高电能利用率并降低线路损耗当电力系统存在无功功率时，有可能会导致电力设备工作效果下降，同时也会导致电力系统的电压波动，进而影响设备的可靠性和运行效率。
而无功补偿技术的应用可以有效地提高电能利用率，减少线路损耗，并降低电力设备的电流负荷，为企业实现节能、降耗目标提供了有力的保障。
3.提高电力系统的稳定性和质量在电力系统中，无功功率的存在会导致电力系统的不稳定，其间的不同变化会产生某些危害，如电力设备损坏、电压荷波、电压偏差等。
因此，通过应用无功补偿技术，可以减少或消除无功功率对电力系统的影响，增强电力设备的稳定性和质量，提高企业的生产效率。
4.实现合理分配电力负荷能量平衡是企业节电降耗的重要环节之一，而无功补偿技术的应用可以实现电能的平衡和合理分配，减少电力系统的需求，进而降低企业的用电成本，提高生产效率和经济效益。
三、无功补偿技术在企业中的应用案例在石油化工生产中，对电能质量和电能使用的要求特别高，而无功补偿技术的应用可以很好地满足企业的需求。
无功补偿技术与企业节电降耗

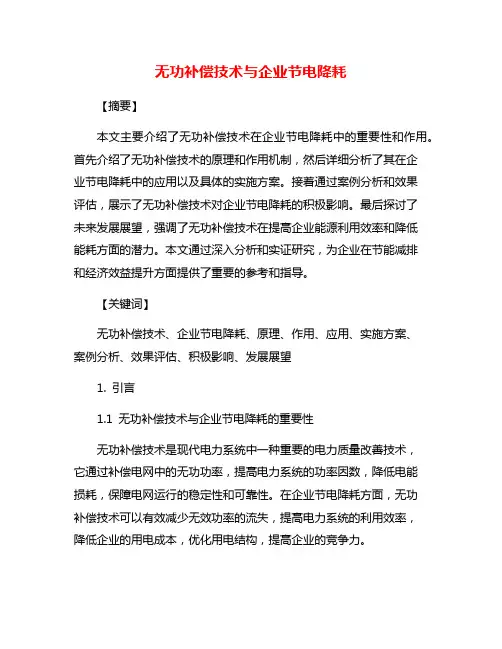

无功补偿技术与企业节电降耗【摘要】本文主要介绍了无功补偿技术在企业节电降耗中的重要性和作用。
首先介绍了无功补偿技术的原理和作用机制，然后详细分析了其在企业节电降耗中的应用以及具体的实施方案。
接着通过案例分析和效果评估，展示了无功补偿技术对企业节电降耗的积极影响。
最后探讨了未来发展展望，强调了无功补偿技术在提高企业能源利用效率和降低能耗方面的潜力。
本文通过深入分析和实证研究，为企业在节能减排和经济效益提升方面提供了重要的参考和指导。
【关键词】无功补偿技术、企业节电降耗、原理、作用、应用、实施方案、案例分析、效果评估、积极影响、发展展望1. 引言1.1 无功补偿技术与企业节电降耗的重要性无功补偿技术是现代电力系统中一种重要的电力质量改善技术，它通过补偿电网中的无功功率，提高电力系统的功率因数，降低电能损耗，保障电网运行的稳定性和可靠性。
在企业节电降耗方面，无功补偿技术可以有效减少无效功率的流失，提高电力系统的利用效率，降低企业的用电成本，优化用电结构，提高企业的竞争力。
随着电力需求的不断增长和能源资源的日益短缺，节能减排已成为各企业发展的重要议题。
而无功补偿技术的应用可以为企业节电降耗提供有效的解决方案。
通过合理配置无功补偿装置，调节电力系统的功率因数，使电网运行更加稳定高效，实现企业节电降耗的目标。
了解和掌握无功补偿技术在企业节电降耗中的重要性，将有助于企业更好地规划和实施节能减排的相关措施，提高企业的竞争力和可持续发展能力。
1.2 研究背景在当今社会，随着工业化进程的加快和企业规模的不断扩大，电力消耗量也逐渐增加。
而在企业的生产活动中，往往会产生大量的无功功率，导致电力网络出现无功功率过大的问题。
无功功率不仅会浪费电能，增加企业的用电成本，还会影响电网的运行稳定性和电能质量，给企业的生产经营带来诸多不利影响。
如何有效地进行无功补偿，降低无功功率，提高用电效率，成为企业发展中亟待解决的问题。
而无功补偿技术的应用，则成为解决这一问题的关键。
无功补偿与节电
无功补偿与节电无功补偿与节电(2011-09-06 09:04:43) 节电专家2004无功补偿不节电，只节能。
故并联(电容器)节电器装置不节省有功电能,只是节省无功电能,提高功率因数,提高发电供电侧的电能效率,节省的是一次侧的能源.提高一次侧能源利用率.提高感性负荷的工作电压与输入输出功率效率,即可提高感性负荷与非线性负荷的出力.对于供电部门不考核无功时，装设无功补偿电容器对用户无直接经济效益，只对供电部门有利.通常使用的计量电能的电度表是计量的有功功率,而不计量无功功率.通常，因为电感性负载的使用，使得电网功率因数低，电源需要额外提供无功电流给电感性负载，那么，实际工作电流偏大，相应地，供电设备与线路上的损耗也增加（设备、线路规格也需要加大，还造成投资浪费）。
采用无功补偿后，因为电容性负载（补偿电容）与电感性设备的影响得到中和，不需要供电设备再额外提供无功电流，供电设备侧输出的实际电流得以降低，相应的损耗也小。
所以，无功补偿的结果是节省了电能（说节电也对，不过一般说节电主要指减小了有功电能的消耗，在这里不是那个概念）。
无功补偿节省的是电力系统中的无功电能,不节省有功电能.通常所说的节电器是泛指节省有功电能即电度千瓦时 KWh有两台500的变压器并联带负荷负载为普通负载没有大的波动，原来功率因数为0.86，提高到0.95，电费为0.8元/Kwh装上无功补偿后每月节约多少有功电费？回答是一分钱都不节省。
电表测量的是消耗的有功功率×时间的值，也就是P。
无功补偿确实能提高功率因素pf，而有功电能的计算方式为P = S × pf.且 S = P + Q .功率因素高了，在消耗的有功功率不变的情况下，视在功率S 确实会减少。
而且，减少的部分就是无功功率的减少量。
问题的核心就是：电表测量的是有功功率P... 无论如何，负载消耗的有功功率是一定的，也就是说，P为恒定值。
不管加不加无功补偿，P都没有任何变化。
无功补偿可以省电吗
无功补偿可以省电吗
许多用户始终有个疑问，无功补偿究竟能不能省电？给大家个节电分析案例吧，其实主要节约的是功率因数调整电费这一块。
节电效果分析:
（1）线路频率损后的节电设用户三台1600KVA变按平均功率3000KW计算，每天正常工作8小时，一年工作250天，最大负荷全年耗电时间为2000小时(τ)，假设每度电费为0.58元,线路电能损耗与传输电能比为0.03.则,补偿后的全年节电≈29682(kw·h)
（2）补偿后变压器全年节电量约为60KW
（3）补偿投入后的全年总的节电效果≈2.3万元,电费按0.58元/度，最大负荷1年工作时间按2500小时计算
（4）力率电费的节省:依据用户地区的电费计价方式，用户全年应交纳的功率因数调整电费约为：（以当地供电局功率因数考核点为0.9计算，补偿前用户系统的功率因数为0.9,则功率因数罚款力率为+2.5%。
）力率罚款电费=有功电费*力率=有功功率*全年工作小时*电费单价*力率=3000*2000*0.58*2.5%≈8.7万元因无功补偿装置投入后，系统功率因数达到了功率因数考核点0.9以上，故不会再产生功率因数罚款电费，反而还会有部分电费嘉奖。
力率嘉奖电费=有功电费*力率=有功功率*全年工作小时*电费单价*力率=3000*2000*0.58*0.75%≈2.6万元
（5）合计全年节省电费：2.3+8.7+2.6≈13.6万元以上计算未将谐波
对系统的影响计算在内。
谐波电流会导致变压器的铁损和铜损增加，及引起导线、电机等附加损耗的增加。
在变压器二次侧接入滤波将明显降低电能损失。
由于该计算简单，不作定量分析。
综上所诉，无功补偿当然可以省电啦！。
无功补偿技术与企业节电降耗
无功补偿技术与企业节电降耗1. 无功补偿技术的概述无功补偿技术是一种通过对电力系统中的无功功率进行补偿，提高功率因数的技术。
在电力系统中，无功功率是由电感器和电容器产生的，导致电能的浪费和系统的不稳定。
通过无功补偿技术，可以使电力系统的功率因数接近1，提高系统的效率和稳定性。
2. 无功补偿技术在企业节电降耗中的作用企业在生产运营过程中，电力消耗是一个不可忽视的成本。
而无功功率的存在会增加企业的电能损耗，降低电能利用率。
因此，采用无功补偿技术可以有效地降低企业的电能消耗，实现节电降耗的目标。
3. 无功补偿技术的好处3.1 提高电力系统效率通过无功补偿技术，可以降低系统的无功功率，提高功率因数，减少电能的浪费，从而提高电力系统的效率。
同时，优化电力负载均衡，减少线路的阻抗损耗，进一步提高系统的效率。
3.2 降低电能损耗无功功率的存在会导致电能损耗的增加，通过无功补偿技术，可以减少无功功率的损耗，降低企业的电能消耗。
这将显著降低企业的电力开支，提高企业的经济效益。
3.3 提高电力系统稳定性无功补偿技术可以稳定电力系统的运行，减少电网电压的波动和电力负荷的变化。
这对于大型生产设备的稳定运行非常重要，同时也可以避免电网中的电力质量问题，保证电力供应的稳定性。
3.4 减少电力系统故障无功补偿技术可以减少电力系统的故障率。
通过通过无功补偿装置对系统中的电感器和电容器进行合理的控制，可以降低电力系统中的谐波电流和电压波动，减少电力设备的损坏和故障。
4. 无功补偿技术的应用案例4.1 工业生产在工业生产过程中，有大量的电动机和其他电力设备，产生很多无功功率。
采用无功补偿技术，可以有效地降低电能损耗，提高工业生产的效率和稳定性。
4.2 商业建筑商业建筑中有各种照明、空调、电梯等设备，产生较高的无功功率。
通过无功补偿技术，可以降低商业建筑的电能消耗，降低经营成本。
4.3 发电厂发电厂在发电过程中，存在大量的无功功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无功补偿与节电
现在,国内节电市场方兴未艾,国外的,合资的,国产的各种节电器也在市场上纷纷亮相,可是针对广大用户的有关节电的宣传却相对滞后,人们好多模糊的的概念得不到正面的引导,错误的观念也得不到正面解释与纠正.
就拿现在的电力无功补偿节电器来讲吧.有些地方的报导或者有些用户说只不过是些电容器（其实这些电容器不是用户想象的普通电容器）,根本没有节电效果...都是骗人的...有些说根本就是偷电.....等等，其实也难怪他们，因为他们不懂得无功就地补偿这个很专业的技术，科学的发展，只有我们大家想不到的，没有科学技术做不到的，在武侠小说里虚构的“隔山打牛”，在我们医学领域里的消除结石不就体现了吗？在古代里形容“快如飞日行千里”在我们生活中飞机不是体现了很多年了吗？诸多的在老百姓心目中的不可能而有绝对性的东西我们举不胜举……
那应该如何解释这个节电的问题呢?先让我们来了解一下什么是无功功率补偿.：
无功电源同有功电源一样，是保证电能质量不可缺少的部分。
在电力系统中应保持无功平衡，否则，将会使系统电压降低．设备损坏．功率因数下下降，严重时，会引起电压崩溃，系统解裂，造成大面积停电事故。
因此，解决电网的无功容量不足，增装无功补偿设备，提高网络的功率因数，对电网的降损节电，安全可靠运行有着极为重要的意义。
当电网需要增设的确定后，即应按照“全面规划，合理布局，分级补偿，就地平衡”的总原则，进行合理的配置，以便取得最大的综合补偿效益。
具体要求是：既要满足全区（地区或县）的无功功率平衡，还要满足分区（供电区）．分站（变电站）的无功平衡，尽可能地使长距离输送的无功量小，最大限度地减少功率及电能损耗。
集中补偿与分散补偿相结合，以分散补偿为主。
既要在变电站进行集中补偿，又要在配电线路及部分用户进行分散补偿，但大部分补偿设备应配置在配电网络中，以实现就地就近补偿。
电力部门补偿与用户补偿相结合。
据统计分析，无功功率大约有50％消耗在用户方面，剩下的约50％左右消耗在电力网的损耗上。
因此，电力部门与用户共同进行补偿是适宜的。
降损与调压相结合，以降损为主。
1.同步发电机
同步发电机既是有功电源，又是无功的主要电源。
一般中．小型发电机的额定功率因数为0.80－0.85，即每供给万kw的有功功率，同时还供给7.5-6.2万kw的无功功率，如果发电机的有功输出未满载，在保证发电机的电压为额定电压，并且定转子电流不超过额定值的条件下，发电机的无功出力还可以适当增加。
2.输电线路的充电功率
架空线路的导线是平行排列的。
导线之间形成电容，当电压加在输电线上时，线路便产生充电电流。
即使线路不接负载，也有电容电流流过。
由于电容电流的存在，运行中的输电线路将产生充电功率，影响沿线路各点的电压，输电功率和功率因数。
因此，分析电力网的运行情时，必须计算线路的电容和充电功率。
3.并联电容器
并联电容器（又称移相电容器）是一种无功电源，他的主要用余是补偿电力网中感性负荷需要的无功，提高网络的功率因数，并兼有调压的辅助作用。
并联电容器补偿的联结方式分为单相．三相星形．三相三角形三种。
在实际接电中，为了满足补偿容量的需要，往往采用多台电容器并联或串联组成电容器组，若每台电容器的容量均为C0，则由m组并联，由n台串联组成的电容器组总容量为：
C＝m/n* C0
并联电容器发出的无功功率与电压平方成正比，当电网传输的无功较大，补偿点的电压偏低，需要大量无功使电压恢复时，电容器发出的无功反而随电压的下降成平方关系减小，促使电压更趋于下降。
相反，当补偿点电压偏高，需要减少无功时，电容器随电压升高而增发无功，又促使电压升高。
电容器这种无功特性满足不了电网调压要求，为此，常用带负荷调压变压器与并联电容补偿配合使用的运行方式。
如果没有带负荷调压装置，一般是将电容器组分成若干组，实行分组投切。
当电网电压降低或负荷功率因数减少时，投入部分电容器组；反之，则切除部分电容器组。
并联电容器由于具有设备简单．安装和维护方便．本身损耗低．节电效果显著等优点，在电力网的无功补偿中得到广泛的应用。
4.同期调相机
同期调相机实质上是和中空载运行的同步电动机，既是一种专用的无功功率发电机，他不带任何机械负载，仅从电网上吸收少量的有功功率以供给本身的损耗。
调相机的主要用途是发出无功功率，提高电网功率因数，改善电压质量，提高电力系统运行的稳定性。
由于调相机容量较大，只能集中使用，一般装于大型的枢纽变电站内。
5.无功静止补偿装置
无功静止之补偿装置（静止补偿器），是一种技术先进．调节性能好的动态无功功率补偿设备。
主要由并联电容器组．可调饱和电抗器以及检测与控制系统三部分组成。
静止补偿器兼有电容器和调相机二者的优点，既可在几个周波内快速完成调节，保持网络电压稳定，增强系统的稳定性。
静止补偿装置主要用于：
具有冲击性负荷的大型工业用户。
在高压．超高压远距离输电线路末端，用于解决电压稳定问题。
用于电网内的集中调压措施。
6.同步电动机的调相运行
同步电机调相运行是一种特殊的运行方式，即发电机不发有功，只发无功。
主要作用是补偿电网的无功不足。
7.同步电动机进相运行
同步电动机是一种无功补偿设备，主要带机械负荷。
它有两种运行方式：迟相运行（欠励磁运行，功率因数滞后），从电网吸收无功；进相运行（过励磁运行，功率因数超前），向电网输送无功。
同步电动机造价较贵，维护较复杂，只有大容量时才采用。
8.异步电动机的同步化运行
一般的绕线式异步电动机，可以改为同步化运行，向电网提供无功。
其无功出力可以达到其额定有功功率的80％以上。
但改造费较高，不经济，有功损耗增加，运行稳定性较差。
二．无功负荷
电动机的无功损耗
异步电动机的无功损耗包括两部分：一部分是建立旋转磁场所需要的空载无功功率，约占时机额定无功功率的60％－70％，其大小主要与容量有关；另一部分是带负荷时在绕组漏抗中消耗的无功功率，他与电动机受载系数（负载率）的平方成正比，负载率越小，功率因数越低。
异步电动机所消耗的无功功率可按下式计算：
Q=Q0+( Qn -Q0)(P/Pn)2=Q0+(Qn-Q0) β2
式中Q――电动机所消耗的无功功率，kwar;
Q0――电动机空载无功功率，kwar;
Qn――电动机额定无功功率，kwar;
Pn――电动机额定有功功率，kw; P――电动机实际负载功率，kw; β――电动机的负载率。
