光缆技术规范书
普通光缆24芯,G.652,无金属芯技术规范书

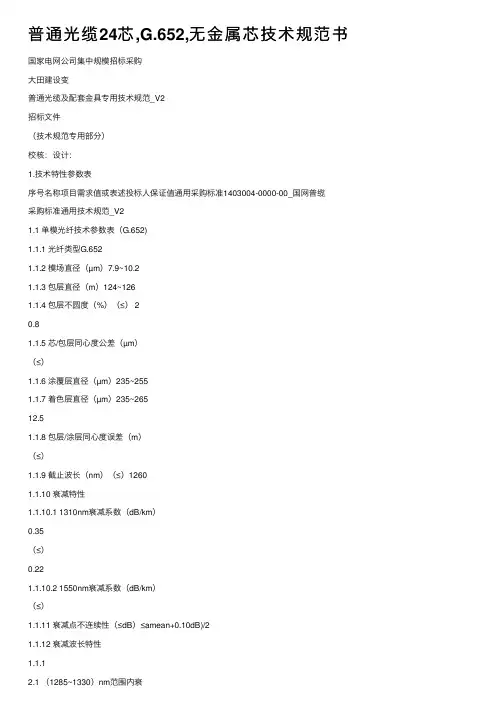

普通光缆24芯,G.652,⽆⾦属芯技术规范书国家电⽹公司集中规模招标采购⼤⽥建设变普通光缆及配套⾦具专⽤技术规范_V2招标⽂件（技术规范专⽤部分）校核：设计：1.技术特性参数表序号名称项⽬需求值或表述投标⼈保证值通⽤采购标准1403004-0000-00_国⽹普缆采购标准通⽤技术规范_V21.1 单模光纤技术参数表（G.652)1.1.1 光纤类型G.6521.1.2 模场直径（µm）7.9~10.21.1.3 包层直径（m）124~1261.1.4 包层不圆度（%）（≤） 20.81.1.5 芯/包层同⼼度公差（µm）（≤）1.1.6 涂覆层直径（µm）235~2551.1.7 着⾊层直径（µm）235~26512.51.1.8 包层/涂层同⼼度误差（m）（≤）1.1.9 截⽌波长（nm）（≤）12601.1.10 衰减特性1.1.10.1 1310nm衰减系数（dB/km）0.35（≤）0.221.1.10.2 1550nm衰减系数（dB/km）（≤）1.1.11 衰减点不连续性（≤dB）≤amean+0.10dB)/21.1.12 衰减波长特性1.1.12.1 （1285~1330）nm范围内衰0.03减相对1310nm的衰减值（dB/km）（≤）0.051.1.12.2 （1525~1575）nm范围内衰减相对1550nm的衰减值（dB/km）（≤）1.1.13 ⾊散特性1.1.14 零⾊散波长（nm）1300~13241.1.15 最⼤零⾊散斜率（ps/0.093（nm2*km））（≤）1.1.16 ⾊散系数绝对值1.1.16.1 （1288~1339）nm⾊散系数3.5绝对值，ps/（nm*km）（≤）5.31.1.16.2 （1271~1360）nm⾊散系数绝对值，ps/（nm*km）（≤）1.1.16.3 1550nm⾊散系数绝对值181.1.17 偏振模⾊散系数（ps/√km）~0.125(在1550nm波长光缆单盘偏振模⾊散系数),光纤成缆后必须满⾜在1550nm波长光缆链路（20~盘光缆）偏振模⾊散系数~0.10；Q （概率）=0.01%。
光纤光缆技术规范标准
1.1 本技术规范书未规定的其它技术要求应不劣于ITU、 IEC建议和中国国家标准、通信行业标准的要求。
1.2 本技术规范书未标明日期的ITU、IEC建议和中国国家标准、通信行业标准均使用最新版本。
1.4 本文件的解释权属于采购人。
本条款中的技术要求基于如下前提：除传输衰减及偏振模色散〔PMD 等两项指标之外,光纤在成缆先后的其他技术参数指标,均不得有任何变化。
〔1 光纤在 1310 nm波长上的最大衰减系数为： 0.35 dB／km〔2 光纤在 1285 ~ 1330nm波长范围内,任一波长上光纤的衰减系数与1310nm波长上的衰减系数相比,其差值不超过 0.03 dB／km。
〔3 光纤在 1550 nm波长上光纤的最大衰减系数为： 0.21 dB／km。
〔4 光纤在 1525 ~ 1575nm波长范围内,任一波长上光纤的衰减系数与1550nm波长上的衰减系数相比,其差值不超过 0.05 dB／km。
〔1 在 1550 nm波长单盘光缆的偏振模色散系数：≤0.20ps／km〔2 光纤成缆后必须满足在 1550nm波长光缆链路〔≥20 盘光缆偏振模色散系数≤0.10ps／km ；Q 〔概率=0.01%。
光缆中的光纤应采用全色谱标志,其颜色应选自表 1 规定的各种颜色；每一个松套管内光纤的序号,应按表 1 中规定的颜色顺序罗列。
用于识别的色标应鲜明,在安装或者运行中可能遇到的温度下,不退色,不迁染到相邻的其它元件上,并应透明。
光纤识别用全色谱表 1序号 1 2 3 4 5 6 7 8 9 10 11 12 颜色蓝桔绿棕灰白红黑黄紫粉红青绿申请人应根据表 2 及下列基本要求,提出详细的光缆结构图并注明各部份尺寸。
光缆内光纤芯数与松套管数量表 2每管内光纤最大芯数松套管数量合用芯数6 1 2——66 2 8—— 126 3 14—— 186 4 20——246 5 26——306 6 32——3612 4 38——4812 5 50——6012 6 62——7212 7 74——8412 8 86——9612 9 98—— 10812 10 110—— 12012 11 122—— 13212 12 134—— 144管道光缆〔GYTA：金属加强构件、松套层绞填充式、铝－聚乙烯粘接护套通信用室外光缆。
光缆技术规范书(审查后)
XX线路工程OPGW光缆技术规范书广西电网公司2005年月说明1、本规范书提出了OPGW光缆的基本技术规范，如工程对OPGW光缆有超出本规范书的技术要求，应另外提出.2、本规范书红色部分，应根据工程的具体情况编制。
目录1 总则 (1)2 标准 (1)3 使用条件 (2)4 光缆主要技术要求 (3)5 技术服务 (7)6 质量保证和试验 (8)7 供货范围 (10)8 技术资料及图纸交付进度…………………………………………………………。
.。
10附表1：G。
652光纤的几何特性和光学特性表附表2：G.655光纤的几何特性和光学特性表附表3：OPGW光缆的机械特性表附表4：OPGW光缆参数差异表1 总则1。
1 本设备技术规范书适用于线路工程中的复合地线光缆（OPGW）供货.它列出了光缆的结构、性能、敷设安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和工业标准的优质产品.1。
3 根据本规范书，卖方应在投标应答文件中对其中的条款逐项回答，确认对本规范书要求的满足和差异，对偏差部分应列出偏差表作详细描述.1.4 本设备技术规范书所使用的标准如与卖方所执行的标准有偏差时，按较高标准执行。
1。
5 本设备技术规范书经买卖双方确认后作为定货合同的技术附件,与合同正文具有同等的法律效力.1.6 本设备技术规范书未尽事宜，由买卖双方协商确定。
2 标准合同中所有设备、备品备件，除本合同中规定的技术参数和要求外，其余均应遵照最新版本的国际标准、国际公制（SI)及中华人民共和国国家标准（GB),这是对设备的最低要求。
如果卖方有自己的标准或规范经买方同意方可采用,但原则上均不能低于上述标准的有关规定.特别是这些规定或规程中互相矛盾的地方，应先征得买方同意后，才能制造。
DL/T 832-2003 光纤复合架空地线GB/T 7424 1—1998 光缆总规范GB/T 15972 1—1998 光纤总规范总则GB/T 15972 2-1998 光纤总规范尺寸参数试验方法GB/T 15972 3-1998 光纤总规范机械性能试验方法GB/T 15972 4—1998 光纤总规范传输特性和光学特性试验方法GB/T 15972 5—1998 光纤总规范环境性能试验方法GB/T 17048—1997 架空绞线用硬铝线（idt IEC 889:1987）IEC 61089:1997 圆线同心绞架空导线IEC 1232:1993 电工用铝包钢线JB/T 8137—1995 电线电缆交货盘IEC 794—3：1994 光缆通信电缆IEC 888:1987 绞线用镀锌钢线IEC 1395:1998 绞合导线蠕变试验方法IEC 1396 光纤架空复合地线的电气、机械和物理性能要求及其试验方法IEEE 1138:1994 用于电力线路的光纤复合架空地线的IEEE标准GB/T2952。
FTTH入户光缆技术规范书
附件二：入户光缆规范书1. 概述本技术规范书中规定的光缆应满足ITU-T,IEC等相关国际标准的要求，也将满足YD/T 1258《室内光缆标准系列》、YD/T 1636-2007《光纤到户（FTTH）体系结构和总体要求》和DXJS1021-2007《中国电信光纤到户（FTTH）工程设计规范》的规定。
结合中国电信浙江公司各地市分公司目前使用的实际情况，特制定本入户光缆技术规范书，投标人须按本技术规范书要求进行生产、交付产品，招标人根据本技术规范书验收入户光缆产品。
本技术规范书所定义的引入光缆主要应用于FTTH/O光缆线路的入户引入段，俗称为“皮线光缆”。
2. 产品分类2.1入户光缆是从用户接入点连接到终端ONU的光缆。
2.2入户光缆按容量可分为1芯、2芯和4芯。
根据用户接入点的环境，入户光缆应选择合适的光缆结构。
按照光缆不同的敷设方式，有室内入户光缆和自承式架空入户光缆二种光缆类型。
2.2本次招标产品涵盖上述各种形式，详见附件一投标报价表。
3．工作温湿度要求 *3.1室内光缆的适用温度范围及其光纤相对于20℃时的允许温度附加衰减应符合表1的规定。
3.2室内室外光缆的适用温度范围及其光纤相对于20℃时的允许温度附加衰减应符合表2的规定。
表2 室内室外光缆的温度性能4. 主要技术要求及指标 *4.1 光纤要求室内型入户光缆的光纤类型要求为B6a2类（即弯曲损耗不敏感单模光纤，对应ITU-TG.657.A2），并要求能与G.652D光纤兼容，保证G.652D光纤的所有特性，请投标方提供具体的供纤厂家。
光纤涂覆层可着色，着色层颜色应是符合GB 6995.2规定的蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红或青绿色，单纤可为本色。
在没有特殊要求下，光纤的颜色会按下表中的颜色顺序依次选用。
4.1.1光纤的尺寸参数表3 光纤尺寸参数表4.1.2光纤的宏弯损耗4.1.3光缆中光纤的衰减性能表5 光缆中光纤的衰减系数项目单位技术指标G.657A2光纤1310nm衰减系数最大值dB/km 0.51550nm衰减系数最大值dB/km 0.31625nm衰减系数最大值dB/km 0.44.1.4成缆后光纤的衰减特性成缆后光纤的最大衰减值应符合表6的规定。
ADSS光缆技术规范书

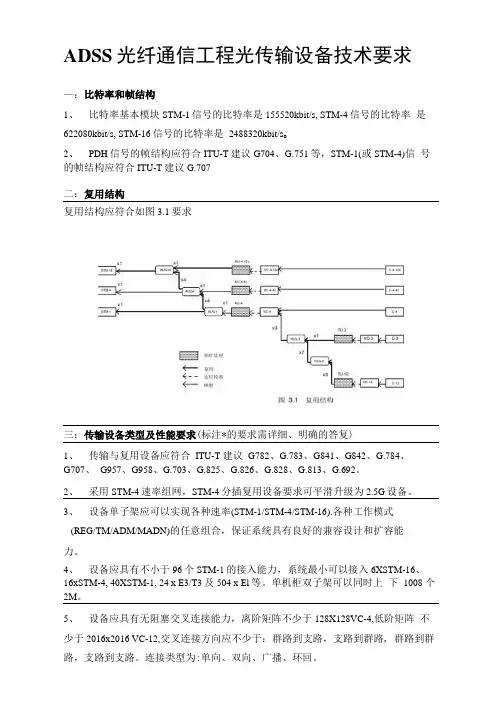

ADSS光纤通信工程光传输设备技术要求—：比特率和帧结构1、比特率基本模块STM-1信号的比特率是155520kbit/s, STM-4信号的比特率是622080kbit/s, STM-16信号的比特率是2488320kbit/s o2、PDH信号的帧结构应符合ITU-T建议G704、G.751等，STM-1(或STM-4)信号的帧结构应符合ITU-T建议G.707二：复用结构复用结构应符合如图3.1要求三：传输设备类型及性能要求(标注*的要求需详细、明确的答复)1、传输与复用设备应符合ITU-T 建议G782、G.783、G841、G842、G.784、G707、G957、G958、G.703、G.825、G.826、G.828、G.813、G.692。
2、采用STM-4速率组网，STM-4分插复用设备要求可平滑升级为2.5G设备。
3、设备单子架应可以实现各种速率(STM-1/STM-4/STM-16).各种工作模式(REG/TM/ADM/MADN)的任意组合，保证系统具有良好的兼容设计和扩容能力。
4、设备应具有不小于96个STM-1的接入能力，系统最小可以接入6XSTM-16、16xSTM-4, 40XSTM-1, 24 x E3/T3及504 x El等。
单机柜双子架可以同时上下1008 个2M。
5、设备应具有无阻塞交叉连接能力，离阶矩阵不少于128X128VC-4,低阶矩阵不少于2016x2016 VC-12,交叉连接方向应不少于：群路到支路，支路到群路, 群路到群路，支路到支路。
连接类型为:单向、双向、广播、环回。
2048kbit/s 接□的输入抖动和漂移容限注：1、在运营商网络内的2048kbit/s 接口可以被规范为93Hz （代替2・4kHz ）或700Hz （代替18k ）。
但是不同运营商之间的接口应采用该表规怎的参数，除非经过双方协商认可° 2、1U I = 488n s.2）34.368Mbit/s 接□的输入抖动容限SDH 设备34.368Mbit/s 支路输入□的正弦调制抖动容限和漂移容限应大于图4-5 及表4・8规定容限。
标准光缆技术规范书
光缆技术规范书1．概述本技术规范书未规定的其它技术要求应不劣于ITU-T、IEC建议和中国国家标准、通信行业标准的要求。
本技术规范书未标明日期的ITU-T、IEC建议和中国国家标准、通信行业标准均使用最新版本（截至到本技术规范书发出日）。
供货方必须对本技术规范书的每一条款作出明确答复，即逐条逐项回答“满足”或“不满足”，并给出所供产品的详细技术数据。
诸如“已知”、“理解”、“注意”或“同意”等不明确、不具体的答复视为不满足。
供货方至少应提供包括以下内容的技术文件：（1）光纤、光缆制造厂家的名称和地点。
（2）光纤、光缆的技术标准和制造方法及质量保证措施。
（3）光缆结构（包括截面图）及各部分的详细尺寸和光缆单位重量。
（4）光缆所用主要原材料的技术标准（包括加强构件、松套管、护层、铝带、钢带和填充材料）。
（5）所用光纤的典型折射率分布曲线图和折射率标称值。
（6）光纤筛选试验时，每公里光纤拉断次数以及与光纤寿命有关的M值（韦伯尔曲线的斜率）、N值（疲劳系数）。
（7）光纤光缆使用寿命应≧25年，供货方应说明保证光缆寿命的有关技术措施以及光纤预期寿命的计算公式。
（8）光缆内的光纤线序和光缆端别的识别标记。
（9）供货方需要说明的其它事宜。
光缆使用经验为本工程提供的光缆类型必须是经过工程实际使用并通过竣工验收、同时必须是为两个以上电信运营商提供一年以上满意服务的光缆类型。
供货方应严格认真地如实填写下面2个表格，邀请方保留核实的权力。
表2000年光缆供货记录表2001年光缆供货记录本文件的解释权属于邀请方。
2．主要技术要求和指标长飞光缆,亨通光缆,永鼎光缆,锋火光缆,长飞光纤光缆中的光纤2.1.1使用ITU-T 建议的单模光纤。
如果供货方可提供不同光纤制造商的多种光纤，须针对各种光纤分别应答项中各条款。
2.1.2同一工程项目中的光缆及光缆中的所有光纤应为同一型号和同一来源（同一工厂、同一材料、同一制造方法和同一折射率分布）。
光缆技术规范书
光缆技术要求1.1 光纤光缆的主要设计指标本工程选用缆光纤符合ITU-T G.652D建议的光缆。
本工程光缆主要采用新建杆路、利旧杆路、新建管道、利旧管道、直埋光缆方式敷设。
设计使用普通型松套层绞式光缆、室外填充式A护套皱纹钢带聚乙烯保护套式光缆。
程式为GYTA-24B1、GYTA-48B1、GYTA53-24B1。
1.1.1缆光纤1.1.1.1 G.652D光纤（1）模场直径9.2±0.4μm 1310nm（2）包层直径标称值：125μm偏差：±1.0μm（3）模场同心度偏差：≤ 0.5μm（4）包层不圆度：小于0.7%（5）截止波长λcc（在20米光缆＋2米光纤上测试）＜1270nmλc（在2光纤上测试）＜1260nm（6）光纤衰减系数在1310ｎｍ波长上的最大衰减系数为：0.36dB/km。
在1285~1339ｎｍ波长围，任一波长上光纤的衰减系数与1310nm波长上的衰减系数相比，其差值不超过0.03 dB/km。
在水（OH－吸收峰）处（1383±3nm）衰减最大值为0.36dB/km。
在1550nm波长上的最大衰减值为：0.22 dB/km。
在1480～1580nm波长围任一波长上光纤的衰减系数与1550nm波长上的衰减系数相比的差值：不超过0.05d B/km。
1625nm波长上的最大衰减系数：0.24dB/km。
光纤衰减曲线应有良好的线性并且无明显台阶。
用OTDR检测任意一根光纤时，在1310nm和1550nm波长处500ｍ光纤的衰减值应不大于（αｍｅａｎ+0.10 dB），αｍｅａｎ是光纤的平均衰减系数。
（7）弯曲衰减特性光纤（在1550nm和16250nm波长上）以37.5mm为弯曲半径，松绕100圈后衰减增加值均小于0.05dB。
（8）色散零色散波长围为1300～1324nm。
最大零色散点斜率不大于0.093ps/（nm2·km）。
在1300～1339nm波长围色散不大于1.5ps/（nm·km）。
预制成端引入光缆技术规范书
4.1范围本次招标为预制成端引入光缆，包括以下几种类型本规范未对连接器作规定的其他部分，应符合下列标准的规定YD/T1272.3-2005光纤活动连接器第3部分：SC型YD/T1272.4-2007 光纤活动连接器第4部分：FC型本规范未对引入光缆作规定的其他部分，应符合下列标准的规定：YD/T1997.1-2014 通信用引入光缆第1部分：蝶形光缆YD/T1113 光缆护套用低烟无卤阻燃材料特性YD/T1115 （所有部分）通信电缆光缆用阻水材料YD/T1181-2008 光缆用非金属加强件的特性YD/T1258.2-2009 室内光缆系列第2部分：终端光缆组件用单芯和双芯光缆YD/T1258.4-2005 室内光缆系列第4部分：多芯光缆YD/T1770-2008 接入网用室内外光缆YD/T1954 接入网用弯曲损耗不敏感单模光纤特性ITU-TG.657 接入网用弯曲损耗不敏感单模光纤光缆的特性（Characteristicsofabendingloss insensitivesinglemodeopticalfibreandcablefortheaccessnetwork)引入光缆插头GB/T7424.2—2008光缆总规范第2部分：光缆基本试验方法(IEC60794-1-2:2003,MOD)4.2 定义预制成端蝶形引入光缆(Pre-terminatedDropCable)，指在工厂单端或两端预先制作连接器插头的蝶形引入光缆。
圆形引入光缆(Circularfibreopticdropcables)，以紧套光纤为基本单元，采用非金属加强构件的干式圆形用户引入段光缆。
预制成端圆形引入光缆,指在工厂单端或两端预先制作连接器插头的圆形引入光缆。
4.3 要求结构要求预制成端引入光缆由引入光缆和光纤活动连接器插头组成，按照结构分类可以分为：单端预制成端型和双端预置成端型，结构示意图如图1、图2所示。
图1单端预制成端引入光缆结构示意图图2双端预制成端引入光缆结构示意图工作环境要求预制成端引入光缆的环境要求如下：(1) 工作温度：-40°C 〜+70°C (2) 贮存温度：-40°C 〜+70°C (3) 相对湿度:W95%(+30°C 时)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光缆技术要求1.1 光纤光缆的主要设计指标本工程选用缆光纤符合ITU-T G.652D建议的光缆。
本工程光缆主要采用新建杆路、利旧杆路、新建管道、利旧管道、直埋光缆方式敷设。
设计使用普通型松套层绞式光缆、室外填充式A护套皱纹钢带聚乙烯保护套式光缆。
程式为GYTA-24B1、GYTA-48B1、GYTA53-24B1。
1.1.1缆光纤1.1.1.1 G.652D光纤（1）模场直径9.2±0.4μm 1310nm（2）包层直径标称值：125μm偏差：±1.0μm（3）模场同心度偏差：≤ 0.5μm（4）包层不圆度：小于0.7%（5）截止波长λcc（在20米光缆＋2米光纤上测试）＜1270nmλc（在2光纤上测试）＜1260nm（6）光纤衰减系数在1310ｎｍ波长上的最大衰减系数为：0.36dB/km。
在1285~1339ｎｍ波长围，任一波长上光纤的衰减系数与1310nm波长上的衰减系数相比，其差值不超过0.03 dB/km。
在水（OH－吸收峰）处（1383±3nm）衰减最大值为0.36dB/km。
在1550nm波长上的最大衰减值为：0.22 dB/km。
在1480～1580nm波长围任一波长上光纤的衰减系数与1550nm波长上的衰减系数相比的差值：不超过0.05d B/km。
1625nm波长上的最大衰减系数：0.24dB/km。
光纤衰减曲线应有良好的线性并且无明显台阶。
用OTDR检测任意一根光纤时，在1310nm和1550nm波长处500ｍ光纤的衰减值应不大于（αｍｅａｎ+0.10 dB），αｍｅａｎ是光纤的平均衰减系数。
（7）弯曲衰减特性光纤（在1550nm和16250nm波长上）以37.5mm为弯曲半径，松绕100圈后衰减增加值均小于0.05dB。
（8）色散零色散波长围为1300～1324nm。
最大零色散点斜率不大于0.093ps/（nm2·km）。
在1300～1339nm波长围色散不大于1.5ps/（nm·km）。
在1271～1360nm波长围色散不大于5.3ps/（nm·km）。
1550nm波长的色散系数不大于16ps/（nm·km）。
在1480～1580nm波长围色散不大于19ps/（nm·km）。
（9）偏振模色散系数成缆后在1550nm波长围，光纤偏振模色散系数：应小于0.15pｓ/Km1/2。
（10）光纤接头损耗所供光缆中的任意两根光纤在工厂条件下1310nm波长的熔接损耗应满足：平均值≤ 0.06 dB最大值（2σ）≤ 0.12 dB（11）拉力筛选试验成缆前的一次涂覆光纤全部经过拉力筛选试验，试验拉力不小于5N（约0.4Gpa、50kpsi，光纤应变约为0.58%），加力时间不少于1秒。
（12）光纤着色光纤着色采用UV固化，其颜色不迁染、不褪色（用丙酮或酒精擦拭也如此）。
在光纤光缆使用寿命，光纤不褪色、涂覆层不粉化。
（13）涂层剥离力光纤涂层剥离力的典型值为：1.7N。
（14）衰减温度特性-60℃～+85℃围，光纤附加典型衰减值：1310nm Δ≤0.03 dB/km，1550nm Δ≤0.03 dB/km。
（15）动态疲劳系数光纤动态疲劳系数nd的典型值为：22。
（16）湿热性能在85℃±2℃温度和相对湿度不低于85%的条件下，放置30天后，在1310nm、1550nm附加衰减系数≤0.05 dB/km。
（17）浸水性能在23℃±2℃温度下，浸泡在水中30天后，在1310nm、1550nm波长与20ºC时相比允许的附加衰减不大于0.05dB/km。
（18）热老化性能光纤试样在85ºC±2ºC温度条件下放置30天后，在1310nm、1550nm波长与20ºC时相比允许的附加衰减不大于0.05dB/km。
1.1.2 单盘光缆指标有关光纤光缆主要技术要求及指标应满足下列技术规要求。
工程施工前，施工单位应严格按照相关技术要求对光缆相关指标、技术参数、光缆光纤的长度进行单盘检测试和验收。
1.1.2.1 纤芯的安排（1）缆芯采用松套管层绞结构。
（2）普通光缆中心加强构件为金属。
金属加强芯应采用不锈钢丝，也可采用其它不易腐蚀的、不析氢的、涂有保护层的钢丝等。
（3）无金属光缆中心加强构件为玻璃纤维增强塑料FRP。
1.1.2.2 护层结构护层结构为铝聚乙烯粘结护套。
1.1.2.3 光纤识别（1）为了便于识别，松套管及管光纤必须采用色谱识别标志，用于识别的色标应鲜明，在安装或运行中可能遇到的温度下，不褪色，不迁染到相邻的其它光缆元件上，并应透明。
（2）松套管采用全色谱标志，面向光缆A端看，在顺时针方向上松套管序号增大，松套管序号及其对应的颜色应符合下表规定：松套管色谱排列表（3）松套管光纤采用全色谱标志，具体光纤序号及其对应的色谱见下表，在不影响识别的情况下可用本色。
松套管光纤色谱排列表（4）每盘光缆两端分别有端别识别标志：面向光缆看，在顺时针方向上松套管序号增大时为A端，反之为B端；A端标志为红色套管，B端标志为绿色套管。
1.1.2.4 机械性能光缆在承受表列长期拉力的情况下，光缆延伸不应超过0.2％，同时光缆所有光纤衰减均不应有变化；承受表列短期拉力的情况下，光缆延伸率应不大于0.15％，力解除后，所有光纤的衰减均不应有变化。
光缆允许力和允许侧压力见下表：光缆的机械性能表光缆在承受表列长期压扁力的情况下，光缆所有光纤的衰减均不应有变化；承受表列短期压扁力的情况下，压力解除后，所有光纤衰减均不应有变化。
1.1.2.5 光缆允许的曲率半径受力时（敷设中）：不小于光缆外径的20倍。
不受力时（敷设固定后）：不小于光缆外径的10倍。
在上述条件下，光缆各项性能均无影响。
1.1.2.6 光缆外套的绝缘电阻（外护层铠装层与间）不小于2000MΩ.KM（500V，DC测试）。
1.1.2.7 光缆外套的耐压强度（外护层铠装层或金属加强芯与间）不小于15KV（DC.2分钟）。
以上两项均在光缆浸水24小时后测试。
1.1.2.8 光缆标称盘长：3000m。
1.1.2.9 光缆标识光缆外护层上以1米间隔印出以下容：（1）纵长米（2）光纤型号规格（3）最终用户名称缩写（4）制造厂家（5）制造年份以上标志是永久和清晰的（在光缆寿命期间）。
尺码的精确度应优于每100m±0.2m。
1.1.2.10 光缆温度特性（1）工作时：－30℃～＋70℃（2）敷设时：－30℃～＋60℃（3）运输、储存时：－50℃～＋70℃1.1.2.11 火花试验光缆外护层在挤塑时在线至少经受交流有效值8千伏或直流12千伏的火花试验电压。
1.1.2.12 滴流性能在温度为70℃（24H）的环境条件下，光缆无填充复合物和涂覆复合物等滴出。
1.1.2.13 光缆预期使用寿命光缆预期使用寿命不小于25年。
1.1.3 光缆线路验收指标根据光缆技术条件，结合GB 51171-2016 《通信线路工程验收规》并参照以往其它工程实施情况，制定的本工程光缆线路施工及验收指标见表1.1.3。
表1.1.3 光纤施工及验收指标1.2 光缆接头盒主要技术要求本工程采用的光缆接头盒应该满足YD/T 814.1－2013 《光缆接头盒第一部分：室外光缆接头盒》以及最新升级版本的相关要求。
1.3 施工测量及路由复测在开工前，施工单位应按照施工图核对路由走向、敷设位置及接续点环境是否安全可靠、便于施工、维护，为光缆配盘、分屯以及敷设提供必要的资料。
为了便于工程操作，本工程根据各中继段的光缆敷设长度及配盘情况综合考虑光缆盘长及订货数量。
本工程采用盘长为3公里/盘的光缆。
在工程施工过程中，可结合工程建设情况灵活选用不同盘长的光缆及组合中间截断所剩余的光缆，靠设备侧的第1、2段光缆的长度尽量大于1公里。
1.4 光缆敷设安装及技术要求1.4.1 局（站）光缆的敷设安装要求（1）局（站）光缆的敷设应符合GB 51171-2016 《通信线路工程验收规》第11.1.2节的第1~第4条的规定。
（2）凡进出局光缆在进线口、引上管等处所占管孔、子管、空余子管均用防火泥密封处理。
局光缆在各楼层的穿墙洞处应用楼层防火材料封堵。
光缆在中心机房需用玻纤布（或其他防火材料）包裹。
（3）机房光缆金属构件在ODF架光缆加强芯固定点用16平方毫米的多股铜芯线引接至ODF架接地排，与机架绝缘后再用35平方毫米的多股铜芯线与机房的第一级接地排直接连接。
（4）机房直流电源线、交流电源线、接地线、信号线必须分开布放，应避免在同一线束，间距大于100mm。
其中直流电源线正极外皮颜色应为红色，负极外皮颜色应为蓝色，接地线为黄绿双色。
本工程使用的电源线、接地线要采用防火、阻燃材质。
（5）局光缆的金属加强芯、屏蔽线（铝护层）以及金属铠装层应在综合架处与绝缘处理后的接地端子连接，光缆剥口应用胶带缠扎。
（6）综合架的ODF端子板上应清楚注明终端的光缆局向和纤芯号。
1.4.2 引上光缆的敷设安装要求本工程杆路及墙壁引上光缆处均采用Ф50mm镀锌钢管做引上保护，杆路引上钢管采用4.0铁线固定、墙壁引上钢管采用钢管卡子固定,引上钢管的上端用防火泥等材料进行封堵。
1.4.3 管道光缆的敷设安装要求（1）管道光缆占用的管孔位置可优先选择靠近管群两侧的适当位置。
光缆在各相邻管道段所占用的孔位应该相对一致，如需改变孔位时，其变动围不宜过大，并避免由管道群的一侧转移到另一侧。
（2）光缆接头盒在人（手）孔宜安装在常年积水水位以上的位置，采用保护托架或其他方法承托。
（3）人（手）孔的光缆应用扎带固定牢靠，宜采用塑料软管保护，并有醒目的识别标志或光缆标志牌。
（4）光缆在比较特殊的管道中（公路、铁路、桥梁以及与其他大孔径管道等）同沟敷设时，应充分考虑到诸如路面沉降、冲击、振动、剧烈温度变化导致结构变形等因素对光缆线路的影响，并采取相应的防护措施。
1.4.4 架空光缆的敷设安装要求1.4.4.1 电杆及杆路施工的技术要求（1）电杆的技术要求本工程原则上采用梢径为16厘米的防腐油杆，基本杆高为8米，对于跨越公路、河流等特殊地段可根据现场情况采用9米，10米等高度，具体处理方式详见施工图纸。
通信用的木电杆一般均为原木（即将树材加工成规定的长度和直径的材料），一般分为素材木电杆和防腐木电杆（又称油注杆），本工程杆路离公路大于300米的时候采用防腐木电杆。
其材质要求见表1.4.4-1：表1.4.4-1 防腐木电杆的材质要求表单位（mm）（2）杆路施工的技术要求a、本工程新立杆路的基本杆距为50米左右为宜。
b、《通信线路工程验收规》GB 51171-2016 5.1.2规定：本工程全部采用8米木质电杆，电杆洞深应符合表1.4.4-2规定，洞深允许偏差不大于50mm。
