燃油系统检测分析
飞机燃油系统故障分析
飞机燃油系统故障分析摘要：近年来随着科技的不断进步，航空工业的发展日益成熟，航空机械、电子、计算机、自动控制等多个领域发展迅速。
因此，飞机结构和系统的复杂性逐渐提高，系统故障涉及到的专业知识范围增大，飞机故障诊断变得更加困难。
通常在飞机上进行故障诊断的过程时间有限，因此需要不断提高故障诊断技术以适应航空产品的发展。
近几年来，我国领土周边局势紧张，军用飞机使用频率增高，给飞机维修维护工作带来巨大挑战。
燃油系统作为关键系统，其故障排除工作变得更为重要。
关键词：飞机燃油系统；故障分析；诊断方法1元件级故障分析1.1燃油泵类故障：故障模式为输出压力值低在飞机降落阶段，由于油箱内燃油量较低，加上飞机姿态受气流影响抖动，燃油泵出口的压力会下降，因此油泵的低压指示灯就会闪烁。
但是，在这个阶段飞机能够正常地飞行，这是因为在这个系统中，有一个抽吸模式的供油；如果油箱中所有的升压都低于规定的压力，那么飞机的引擎功率就会下降，因此需要进行相应的处理。
1.2插板开关类故障：故障模式为开关控制失效断路器的故障主要由反馈信号来判定。
插板开关通常具有外部切换的反馈信号，当控制器发出开启命令时，其开启反馈信号显示为高，而不是显示为低。
1.3压力加油控制活门类故障：故障模式为压力加油控制活门不能控制开关压力加油控制阀的失效取决于在压力加油过程中，油箱中的油面变化，如果阀门不能打开，则在系统中不能正常供给燃油，而且油量不会发生改变；如果阀门不能关闭，则耗油顺序和重心控制会失去控制。
1.4油量传感器类故障：故障模式为开路、短路、漂移、冲击、偏置等电容式油量传感器具有结构简单、分辨率高、灵敏度高、动态响应好等优点，在航空领域得到了广泛的应用，但由于其工作过程中易受外界环境的影响，工作稳定性差，工作性能受 EMI影响。
油压传感器有冲击故障、偏置故障、漂移故障、短路故障、断路故障等故障类型。
1.5油量表指示器：故障模式为油量表指示误差大油量指示偏差产生的来源主要是燃油油面振动、信号传递装置的磨擦等。
发动机的燃油系统故障分析与排除
发动机的燃油系统故障分析与排除首先，我们需要了解燃油系统的基本原理。
燃油系统的主要组成部分包括燃油箱、燃油泵、燃油滤清器、喷油器等。
燃油系统的工作流程是燃油从燃油箱通过燃油泵被送到燃油滤清器进行过滤，再通过喷油器喷射到发动机燃烧室内，最后燃烧产生动力。
一、故障分析1.发动机无法启动或启动困难当发动机无法启动或启动困难时，燃油系统可能存在以下故障：-燃油泵故障：燃油泵无法正常工作或其电源供应出现问题，导致无法将燃油送到喷油器。
-燃油过滤器堵塞：燃油过滤器内的沉积物或杂质堵塞导致燃油无法正常流动。
-燃油喷射器故障：燃油喷射器堵塞或喷油量不足，导致混合气浓度过低，无法点火燃烧。
2.发动机动力不足或怠速不稳当发动机动力不足或怠速不稳时，燃油系统可能存在以下故障：-空气滤清器堵塞：空气滤清器内的污染物堵塞导致空气进入不足，从而影响燃烧效果。
-燃油系统压力不稳：燃油泵工作不正常或油路中存在压力泄漏现象，导致燃油供应不稳定。
-燃油供应量不足或过多：燃油泵供应量调节不准确，导致燃油供应不均匀。
3.发动机排放超标当发动机排放超标时，燃油系统可能存在以下故障：-燃油供应量过多：燃油供应量调节过高，导致燃烧产生的废气中含有过多的未燃烧燃料。
-燃油喷射器喷油量不准确：喷油器故障导致喷油量不准确，燃烧不充分，产生大量废气。
二、故障排除1.检查燃油泵工作是否正常：检查燃油泵电源供应是否正常，并通过检查燃油泵的工作声音和燃油压力来判断是否工作正常。
若燃油泵故障，需更换燃油泵。
2.清洁或更换燃油过滤器：将燃油过滤器拆卸下来并进行清洁，在清洁过程中可以检查是否存在严重堵塞情况。
若无法清洁干净，需更换燃油过滤器。
3.检查燃油喷射器：检查燃油喷射器的工作情况，如有堵塞现象可进行清洗或更换。
若喷油器无法正常工作，需更换燃油喷射器。
4.检查空气滤清器：检查空气滤清器是否堵塞，如有堵塞需进行清洗或更换。
5.检查燃油供应量调节装置：检查燃油供应量调节装置的工作情况，如有故障需要修复或更换。
燃油检测报告
燃油检测报告
编制单位：xxx检测有限公司
测试对象：某型号汽车燃油
测试标准：国家标准 GB/T 9108-2010
测试日期：xxxx年xx月xx日
测试方法：引入法式
测试结果：
项目结果测试单位说明
测定点 1 xxxx ppm 燃油内部含有的有机污染物测定点 2 xxxx ppm
测定点 3 xxxx ppm
测定点 4 xxxx ppm
测定点 5 xxxx ppm
结论：
本次对某型号汽车燃油进行了燃油检测，测试结果如上表所示。
根据国家标准 GB/T 9108-2010 的要求，燃油内部含有的有机污染
物的浓度应该控制在一定范围之内。
本次测试结果表明，该燃油
的测定点 1、测定点 2、测定点 3、测定点 4、测定点 5 内部含有
的有机污染物浓度均已超过国家标准的限值，存在一定安全隐患，不建议使用该燃油。
备注：
1.该测试仅对本次所检测的样品有效，不得用于其他场合；
2.报告中的单位均采用国际标准单位（SI单位）；
3.若对报告内容有任何疑问，欢迎随时与本单位联系。
燃油系统供油不足或不供油故障分析与排除
燃油系统供油不足或不供油故障分析与排除【摘要】燃油系统是保证汽车正常运行的关键部件之一。
本文主要讨论了燃油系统供油不足或不供油的故障分析与排除方法。
首先介绍了供油不足的原因分析，包括油泵故障、滤清器堵塞等。
然后详细描述了供油不足的排除方法，例如更换燃油泵、清洗滤清器等。
接着分析了不供油的原因，如油泵故障、油管堵塞等，并提出了对应的排除方法，例如检查油管、更换油泵等。
最后讨论了其他可能出现的燃油系统问题，并给出了相应的排除建议。
文章指出，定期检查燃油系统并及时处理问题对于避免故障的发生至关重要，只有确保燃油系统供油正常，才能保证车辆的正常运行。
【关键词】供油不足、燃油系统、故障分析、排除方法、不供油、原因分析、其他问题、解决、定期检查、车辆运行、故障避免。
1. 引言1.1 燃油系统供油不足或不供油故障分析与排除在车辆的正常运行中，燃油系统的供油是否充足直接影响到了发动机的工作效率和稳定性。
一旦出现供油不足或不供油的故障，将会导致车辆无法正常启动、加速困难、动力不足等问题。
及时排除这些问题至关重要。
在燃油系统供油不足的原因分析中，可能是由于燃油泵故障、燃油过滤器堵塞、燃油管路堵塞、进气系统漏气等因素引起的。
针对这些问题，可以通过更换燃油泵、清洗或更换燃油过滤器、清理燃油管路、修复进气系统漏气等方法来排除。
除了以上情况，还可能出现其他燃油系统问题，如空气进气系统堵塞、汽油箱进气孔堵塞、油路漏油等情况。
在排除这些问题时，需要综合考虑可能出现的各种情况，并采取相应的措施进行处理。
燃油系统供油问题的解决是确保车辆正常运行的关键，定期检查燃油系统，并及时处理发现的问题，可以有效避免故障的发生，保障车辆的安全和稳定性。
2. 正文2.1 供油不足的原因分析1. 燃油泵故障：燃油泵是将燃油从油箱送到发动机燃烧室的关键部件，如果燃油泵出现故障，就会导致供油不足。
燃油泵故障的原因可能包括电机老化、过载、电路短路等。
2. 燃油滤清器堵塞：燃油滤清器的作用是过滤燃油中的杂质和污染物，如果燃油滤清器堵塞，就会降低燃油的流量，导致供油不足。

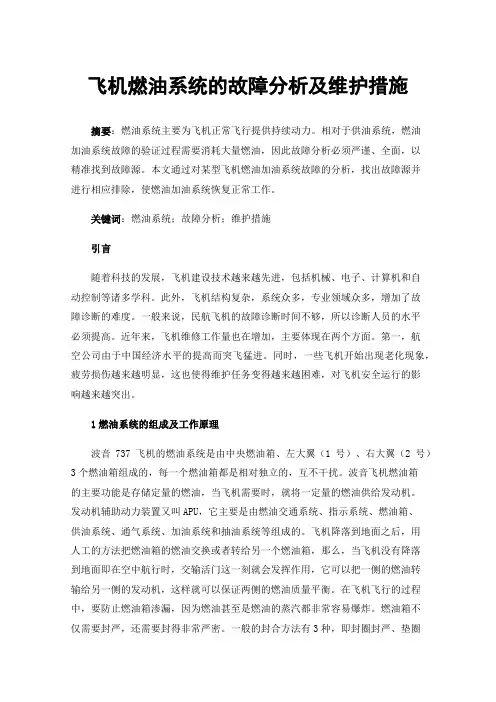

飞机燃油系统的故障分析及维护措施
飞机燃油系统的故障分析及维护措施摘要：燃油系统主要为飞机正常飞行提供持续动力。
相对于供油系统，燃油加油系统故障的验证过程需要消耗大量燃油，因此故障分析必须严谨、全面，以精准找到故障源。
本文通过对某型飞机燃油加油系统故障的分析，找出故障源并进行相应排除，使燃油加油系统恢复正常工作。
关键词：燃油系统；故障分析；维护措施引言随着科技的发展，飞机建设技术越来越先进，包括机械、电子、计算机和自动控制等诸多学科。
此外，飞机结构复杂，系统众多，专业领域众多，增加了故障诊断的难度。
一般来说，民航飞机的故障诊断时间不够，所以诊断人员的水平必须提高。
近年来，飞机维修工作量也在增加，主要体现在两个方面。
第一，航空公司由于中国经济水平的提高而突飞猛进。
同时，一些飞机开始出现老化现象，疲劳损伤越来越明显，这也使得维护任务变得越来越困难，对飞机安全运行的影响越来越突出。
1燃油系统的组成及工作原理波音737飞机的燃油系统是由中央燃油箱、左大翼（1号）、右大翼（2号）3个燃油箱组成的，每一个燃油箱都是相对独立的，互不干扰。
波音飞机燃油箱的主要功能是存储定量的燃油，当飞机需要时，就将一定量的燃油供给发动机。
发动机辅助动力装置又叫APU，它主要是由燃油交通系统、指示系统、燃油箱、供油系统、通气系统、加油系统和抽油系统等组成的。
飞机降落到地面之后，用人工的方法把燃油箱的燃油交换或者转给另一个燃油箱，那么，当飞机没有降落到地面即在空中航行时，交输活门这一刻就会发挥作用，它可以把一侧的燃油转输给另一侧的发动机，这样就可以保证两侧的燃油质量平衡。
在飞机飞行的过程中，要防止燃油箱渗漏，因为燃油甚至是燃油的蒸汽都非常容易爆炸。
燃油箱不仅需要封严，还需要封得非常严密。
一般的封合方法有3种，即封圈封严、垫圈封严和胶封严。
但是，时间久了，封合部位很容易有裂缝，会出现变形、脱落等情况，导致燃油泄露，飞机故障甚至发生爆炸。
2飞机燃油系统的故障分析目前国内机队规模越来越大，这就使得飞机检测维修的工作量也急剧增加，加之民航机务维修人员的数量不多，维修工作效率较低，所以民航飞机故障诊断方法的研究势在必行。

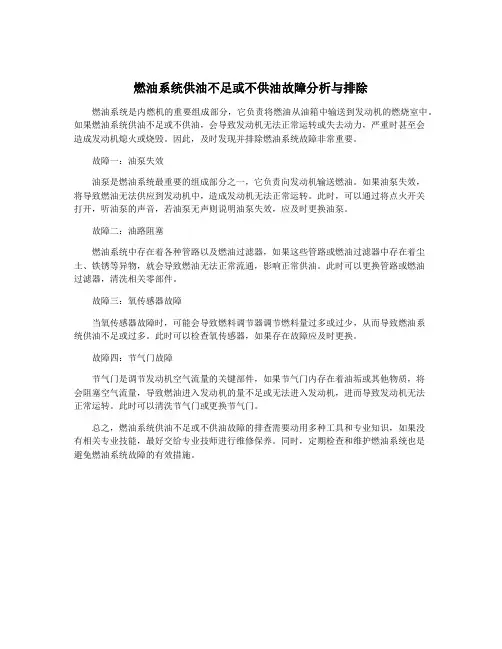

燃油系统供油不足或不供油故障分析与排除
燃油系统供油不足或不供油故障分析与排除
燃油系统是内燃机的重要组成部分，它负责将燃油从油箱中输送到发动机的燃烧室中。
如果燃油系统供油不足或不供油，会导致发动机无法正常运转或失去动力，严重时甚至会
造成发动机熄火或烧毁。
因此，及时发现并排除燃油系统故障非常重要。
故障一：油泵失效
油泵是燃油系统最重要的组成部分之一，它负责向发动机输送燃油。
如果油泵失效，
将导致燃油无法供应到发动机中，造成发动机无法正常运转。
此时，可以通过将点火开关
打开，听油泵的声音，若油泵无声则说明油泵失效，应及时更换油泵。
故障二：油路阻塞
燃油系统中存在着各种管路以及燃油过滤器，如果这些管路或燃油过滤器中存在着尘土、铁锈等异物，就会导致燃油无法正常流通，影响正常供油。
此时可以更换管路或燃油
过滤器，清洗相关零部件。
故障三：氧传感器故障
当氧传感器故障时，可能会导致燃料调节器调节燃料量过多或过少，从而导致燃油系
统供油不足或过多。
此时可以检查氧传感器，如果存在故障应及时更换。
故障四：节气门故障
节气门是调节发动机空气流量的关键部件，如果节气门内存在着油垢或其他物质，将
会阻塞空气流量，导致燃油进入发动机的量不足或无法进入发动机，进而导致发动机无法
正常运转。
此时可以清洗节气门或更换节气门。
总之，燃油系统供油不足或不供油故障的排查需要动用多种工具和专业知识，如果没
有相关专业技能，最好交给专业技师进行维修保养。
同时，定期检查和维护燃油系统也是
避免燃油系统故障的有效措施。
柴油发动机燃油系统检查内容
柴油发动机燃油系统检查内容
柴油发动机的燃油系统检查内容非常重要，因为燃油系统的正常运行直接影响着发动机的性能和可靠性。
以下是对柴油发动机燃油系统检查的全面回答：
1. 燃油泵检查，首先需要检查燃油泵的工作状态，包括泵的压力和泵的泵送能力。
确保燃油泵能够提供足够的燃油压力和流量，以满足发动机的需求。
2. 燃油滤清器检查，燃油滤清器需要定期更换，以防止杂质和污垢进入燃油系统。
检查滤清器是否有堵塞或污垢，必要时更换滤清器。
3. 喷油器检查，喷油器是燃油系统中的关键部件，需要检查喷油器的喷油情况和喷油压力，确保喷油均匀和压力稳定。
4. 燃油管路检查，检查燃油管路是否有漏油或者损坏，确保燃油管路的完整性和密封性。
5. 燃油储罐检查，如果是使用外部燃油储罐供给燃油，需要检
查储罐的密封性和燃油质量，以确保燃油的纯净度和无水分。
6. 燃油系统密封性检查，检查燃油系统的各个连接部位和密封件，确保没有漏油现象，防止燃油泄漏造成安全隐患。
7. 燃油质量检查，最后，还需要对燃油质量进行检查，包括燃油的温度、密度和粘度等参数，以确保燃油符合要求。
总的来说，柴油发动机燃油系统的检查内容涵盖了燃油泵、滤清器、喷油器、管路、储罐、密封性和燃油质量等多个方面。
只有对这些内容进行全面的检查和维护，才能保证柴油发动机的正常运行和高效性能。
燃油系统供油不足或不供油故障分析与排除
燃油系统供油不足或不供油故障分析与排除1. 引言1.1 燃油系统供油不足或不供油故障的严重性燃油系统供油不足或不供油故障可能是汽车行驶中最严重的问题之一。
因为燃油系统的供油不足或不供油会导致发动机无法正常工作，严重影响车辆的动力输出和行驶性能，甚至可能造成发动机熄火和无法重新启动。
在高速行驶中突然出现供油不足或不供油故障，不仅会给驾驶者带来极大的危险，还会影响其他道路用户的安全。
供油不足或不供油故障也会导致车辆燃油消耗过快，降低燃油经济性，增加行驶成本。
长期忽视供油不足或不供油故障可能会导致进气系统、点火系统等其他部件的损坏，进一步加剧车辆故障，增加维修成本。
为了确保车辆正常行驶和驾驶安全，及时排除燃油系统供油不足或不供油故障是非常重要的。
驾驶者在日常使用车辆时应注意定期检查燃油系统的工作状态，一旦发现供油异常问题，应及时进行维修处理，以避免造成更严重的后果。
【本段共175字】1.2 燃油系统供油不足或不供油故障的表现燃油系统供油不足或不供油故障的表现主要体现在车辆行驶时的各种异常情况。
最常见的表现就是发动机缺少动力，加速不畅，无法正常行驶。
车辆在怠速时可能会发动机抖动或甚至熄火。
还有可能出现发动机故障灯亮起的情况，这表明燃油系统存在问题。
车辆行驶时发出异常的噪音，或者尾气排放出现异常也都是燃油系统供油不足或不供油故障的表现。
燃油系统供油不足还会导致车辆燃油消耗增加，油耗明显升高。
车辆在启动时可能会出现困难，需要多次尝试才能启动。
车辆在高速行驶时可能会出现断电或者熄火的情况，给驾驶员造成严重的安全隐患。
燃油系统供油不足或不供油故障的表现多种多样，但都会给车辆的正常行驶和驾驶安全带来严重影响。
一旦发现此类问题需及时检修，以确保车辆的正常运行和驾驶安全。
2. 正文2.1 供油不足的可能原因1. 燃油泵故障：燃油泵是将汽油从油箱抽送到发动机的关键部件，如果燃油泵出现故障，会导致供油不足。
常见的燃油泵故障包括电机损坏、泵体磨损等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电控燃油系统检修注意事项
（1）检测和安装各类传感器、执行器、控制器及其 连接器，发动机应停机且关闭点火开关。 （2）带安全气囊的汽车，应在拆下搭铁线2-3min后 ，再进行诊断、检修。 （3）安装蓄电池时，正、负极不可接反。车身上实 施电弧焊作业时，应先断开蓄电池负极线，以防 止在感应瞬间，脉冲电压损坏电子元件。
燃油系统压力测试图
释放系统油压
1．接通点火开关，使发动机怠速运转；
—搭铁试火法来测试电源电路是否断路。
（7）安装电子控制元件时，应注意防止高压静电的 产生。人体产生的静电电压较高，可能损坏发动机ECU
任务二 燃油系统检测
燃油系统检测
电控汽油喷射系统基本组成 油压调节器 无回油系 统截止线 无回油系 统截止线
油箱
油泵
滤清器 喷油器
燃油分配管
余油返回
回油管
油压调节器
电控燃油系统检修注意事项
（4）ECU不能靠近强磁场，用水冲洗发动机和驾驶 舱，应注意电控系统元件防水。 （5）不能用启动电源帮助启动，ECU与其他部件上 的电子元件。用其他蓄电池辅助启动发动机时， 应先关闭点火开关后才能跨接。
电控燃油系统检修注意事项
（6）检测传感器或执行器的信号时，必须注意使用高 阻抗设备，更不允许采用低压电路测试常用的方法
电动燃油泵结构与工作过程
点火开关接通，电动机电路接通，电枢旋转，泵转子随电动机一 同转动，将燃油泵入燃油泵。当油泵内油压超过单向阀处弹簧压 力时，燃油便从出油口经输油管泵入供油总管，在分配到各个喷 油器。 当油泵停止工作时，在油泵出口单向阀处弹簧压力作用下，单 向阀将阻止汽油回流，使供油系统中保存的燃油具有一定的压 力，以便发动机再次启动。
燃油便从出油口经输油管输送到喷油器。
齿轮式电动燃油泵结构
电动燃油泵检测要点
1）油泵线圈电阻：0.1～5欧；
2）油泵好用电流：7A左右，最大输出阻力时应在10A以下。
3）燃油输出压力和保持压力(此项必须在油压测试中进行， 同时注意防火，油泵禁止干态长时间泵用，小于5s）。
燃油系统压力调节
油压调节器结构与工作原理
保持一定压力值不变。
油压调节器输出特性
油压调节器输出特性
燃油压力调节器结构
1-脉动阻尼器；
2-喷油器；
3-回油管；
4-燃油压力调节器； 5-油轨
带回油管的油压调节器通常安装位置
带回油燃油压力调节器工作状态
（a） 大负荷状态 （b） 怠速状态 1-膜片；2-回位弹簧；3-真空管接头；4-壳体
无回油管路油压调节器结构
燃油系统检测
燃油系统检测 燃油系统检测顺序 燃油箱检查要点 燃油泵结构及检查要点
燃油箱检查要点
燃油箱检查有以下必检项目： 1）外形无变形
2）通气管路（含活性碳罐）良好
3）油箱盖良好 4）加油管及限制口良好
电动燃油泵结构与工作过程
电动燃油泵结构与工作过程
1-透气管；2-密封凸缘；3-回油管； 4-燃油泵；5-进油管；6-导线；7-浮子
电动燃油泵结构与工作过程
当油泵中燃油压力超过规定值（350kpa左右），油压克服泵体上 限压阀弹簧的压力降限压阀顶开，部分汽油返回到进油口一侧， 使油压不致过高而损坏油泵。 点火开关接通，电动燃油泵会工作1-2s。此时，如果发动机转 速高于30rpm，电动燃油泵连续工作，如发动机转速低于30rpm， 即使点火开关接通，电动燃油泵也会停止工作。
1-喷油器；2-脉动阻尼器；3-油轨；4-汽油滤清器；
5-电动燃油泵；6-压力调节器；7-油箱
无回油油压调节器工作状态
（a） 调压阀关闭 （b）调压阀打开 1-阀座；2-调压阀；3-回位弹簧；4-壳体
燃油系统测试
燃油系统油压测试图 释放系统油压
供油压力测试 调节压力测试 燃油系统密封测试 最大油压及供油量
叶片式电动燃油泵结构
叶片式电动燃油泵结构
燃油泵电机运转，带动有泵转子旋转。因转子转速较高，在叶 片小槽与泵体进油口之间产生真空。当叶片小槽转到进油口B处 时，在真空吸力的作用下，燃油被吸入泵体内；当叶片小槽转 动油泵出油口A处时，在离心力和燃油压力共同作用下，燃油便 从出油口压出并流向电动机。叶片泵出燃油越多，电机壳体内 燃油压力就越高。当油压超过油泵单向阀弹簧压力时，单向阀
油压调节器类型与工作状态
油压调节器结构
调节器调节油压原理
供油系统燃油从油压调节器进油口进入调节器油腔，燃 油压力作用到与阀体相连的膜片上。当燃油压力升高使 油压作用到膜片上的压力超过调节器弹簧的弹力时，油 压推动膜片上拱曲，调节器阀门打开，部分燃油从回油 口经回油管流回油箱，使燃油压力降低。当燃油压力降 低到调节器控制的系统油压时，球阀关闭，使系统燃油
燃油系统检测与故障诊断
电控汽油喷射系统检修注意事项
一、进气系统检修注意事项
二、燃油系统检修注意事项 三、电控系统检修注意事项
进气系统系统检修注意事项
（1）进气软管不能有破裂、各种卡箍要紧固牢靠；
（2）发动机真空管不能破裂、扭结、插错。
燃油系统修注意事项
（1）拆卸油管前，应先泄压以防高压汽油引发事故 （2）高压油管接头与螺母或接头螺栓连接使用新垫片 （3）拆卸喷油器，“O”形密封圈不能重复使用 （4）检修燃油系统后，先检查无漏油，再启动发动机 （5）要注意电控发动机使用的汽油品质
项目二 汽车燃油系统 检测与故障诊断
任务一 汽油机燃油系统检测与故障诊断
燃油系统检测与故障诊断
电控汽油喷射系统故障诊断一般原则
先思后行、先外后内、
先简后繁、先易后难、 代码优先、积累资料。
燃油系统检测与故障诊断
电控汽油喷射系统故障诊断基本流程
1、填写维修车辆登记表 2、外观初步检查 3、故障再现 4、利用发动机故障自诊断 5、利用发动机故障检测仪进行诊断
打开，燃油便从单向阀经输油管输送到燃油分配管和喷油器。
滚柱式电动燃油泵结构
滚柱式电动燃油泵结构
泵转子旋转时，密封腔室的容积发生变化（左侧增大右侧 减小）。增大一侧设置进油口，形成低压腔，将燃油吸入 泵体。减小一侧设置出油口，形成高压腔，将燃油压出泵 体，流向电动机，使电动机得到冷却。当电枢周围泵壳内 燃油增多，油压高于燃油泵出油口单向阀弹簧的压力时，
