漆包线工艺_分类_应用_详细介绍
漆包线介绍及变压器使用要求
五、漆包线的制作
原材料：电工用圆铜杆、绝缘漆 生产设备：拉丝机、漆包机 辅助材料：拉丝润滑油、拉丝模具、漆
包线表面润滑油、线盘、包装材料等；
五、漆包线的制作---拉丝
以0.09mm(39#线)为例说明 1.拉丝：将2.6mm的铜杆拉制到需要的规格:
2.6 mm经中拉退火 0.8mm经小拉退火0.29mm经细拉 0.09mm 铜线外观必须光亮，不得有油污、氧化变色、毛刺、黑 斑等，并平整紧密的绕在祼线盘上，为了保证漆包线 的柔软度，拉丝工序必须有中间退为，一般截面压缩 率在90%应 退火一次,以保证漆包线的柔软度;
拉丝退火机
中拉退火机
中拉退火机局部图
小拉机
小拉机图
小拉机内部图
拉丝---模具
拉丝-----模具
拉丝----模具
五、漆包线的制作---漆包
2.漆包:将拉制好的半成品铜线经过退火、清洁、上漆、烘干、润滑、 卷绕至适当的收线盘上:
退火：铜线经冷拉后其晶格发生变化而变硬，经过退火炉的加热， 使其晶格再排列而变软，这样才能使漆包线成品外观及柔软度满 足客户的要求，网变用线对柔软度的要求尤其高，重点----控制好 退火温度；
片电感、背光源变压器、网络变压器、 滤波器；
与标准180级产品性能对比
软化击穿 耐热冲击 焊锡温度
IEC 230/定温法 200
390
NEMA 225/升温法 200
390
我司产品 >250/升温法
220
375
十 绞线（Litz Wire)
由多根单独绝缘的导线绞合而成，这样可使通 过的电流分布均匀，磁通量均衡；
雨刷电机、铁路讯号、船用电器等； 起重电机: 吊车电机、电梯电机、控制部件、传送带滚筒电机、起重电
各种漆包线的功用介绍
各种漆包线的功用介绍漆包线商品的高标准严恳求，分外是国际厂商在我国开办加工工作，对漆包线带来了新的技能恳求。
漆包线公司为了抢占商场，各自尽了很大的竭力，得到了极好的翻开，经过十多年的翻开，漆包线工作的品种根柢满意了国内需求。
1.变频电机用防电晕漆包线跟着电力电子技能的翻开，变频调速得到了活络的翻开，变频电机最招引人的本地是节省动力。
我国发电的总容量约60%是耗费在电动机上，而选用变频调速可使电动机节省20%的动力。
变频电机用在风机、泵、紧缩机等通用机械里，除节能外，别的还有技能调速，牵引调速和精细调速的利益，然后跋涉商品的技能水平，商质量量，出产产值和功率等。
这些是很难用%来衡量的。
因而变频调速有宽广的运用远景。
并将逐渐替代直流调速。
跟着变频商品运用范畴活络拓宽，其运用寿数就日益超卓。
选用IGBT(绝缘栅双极性晶闸管)技能PWM(脉冲宽度调制)型变频器运用后，可变的极高频率和许多刹那间脉冲尖峰电压能致使电晕放电景象，使电机绝缘过早损坏。
有时，绝缘寿数只需1-2年，有时乃至只需几个月绝缘就损坏了。
最多见的绝缘损坏是匝间短路而起，是由有些放电(发生电晕)、有些介质发热和空间电荷堆集等多种要素归纳构成。
因而关于或许的要素提出了多方面跋涉绝缘体系寿数的办法。
绝缘体系中电磁线是一个首要的构成有些，近几年来，抢先工业国家翻开了新式电磁线的研讨工作。
这些年，纳米技能的翻开为变频电机用漆包线的改善和跋涉发了解条件，研发均相、通明和涂覆性十分好的漆不只需利于线的出产，并且能使漆包线的功用更优异，并或许发生新的特性，然后拓宽漆包线的运用面。
面临国外的抢先技能，国内许多公司也纷乱起动，仰仗国外的履历，运用进口的漆，开发了高频电机用漆包线。
国内有关的研讨安排，上海电器所、上海电缆研讨所也纷歧样程度的翻开了研讨工作，从研讨绝缘漆开端，筹建实验基地，拟定线和电机的有关标准。
工作都在相继的进行着，并取得了必定成效。
变频电机用漆包线国内经过几年的竭力，已取得了长足的跋涉。
各种漆包线种类性能介绍
一．漆包线种类：
绝缘漆类别种类：
绝缘漆类别种类：
二．漆包线特性检验：
1．针孔：以一定长度试验材料之目视不能辨别之漆膜小孔。
2．可挠性（曲伸性）：绕卷或伸长时，以漆膜是否龟裂或是
否产生针孔。
3．密着性：急速拉伸时，漆膜有无龟裂。
4．耐磨（损）性：以磨耗试验机磨耗漆膜时，以磨至见到导体
之次数或磨耗破坏值。
5．绝缘破坏电压：将两股漆包线绞合成一条，加电压于其导体间，以漆膜之破坏电压。
6．耐老化性：于规定条件下加热时，以漆膜是否产生针孔或绝缘破坏电压值表示之。
7．耐软化性：将交叉之漆包线于规定条件下加热，通电后，以有无短路或发生短路之温度值。
或绞合两股漆包线于
规定条件下加热，视漆膜是否异常。
8．耐热冲击性：伸长或卷绕时，于规定条件下加热，视漆膜
是否龟裂。
9．耐溶剂性或耐药品性：浸于溶剂或药品时，将漆膜之状态以指甲法或铅笔法表示。
10．耐油性：依规定条件下浸于绝缘油，将漆膜之状态以指
甲或铅笔法表示之。
11．直焊性：依规定条件温度、焊锡，视焊锡是否均匀附着。
12．导体电阻：以导体电阻试验仪器测定，再换成20 C时之
数值表示之。
三．漆包线制造工艺流程：
1．伸线工艺流程（表一）。
2．漆包线工艺流程（表二）。
3．漆包线成品入库检查流程（表三）。
酚酞盐水试验
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习
资料等等
打造全网一站式需求。
漆包线工艺分类应用详细介绍说明
小型馬達、點火線圈。
a
8
各種漆包線特點,應用範圍
尼龍外被聚胺酯漆包銅線(UEW+NY)
MW 28-C / MW 80-C/MW83-C
• 耐溫等級:130 ℃ /155℃/180℃
• 特性:
• (a)高速捲繞或自動繞線時具有
工具電櫃、冷媒壓縮機。
a
13
各種漆包線特點,應用範圍
聚醯胺亞胺酯漆包銅線(AIW)
MW 81-C
• 耐溫等級:220℃
•特性:
•(a)良好耐化學藥品特性,
•能與大部份的溶劑、含浸
•凡立水相容。
•(b)極佳之耐磨特性,適用於嚴格之繞線成形過 程。
•(c)具有卓越的密著性、耐熱特性。
• 應用範圍:汽車用線圈、手工具機馬達、馬達、
a
21
五.漆包線應用及其發展 4.絞線(LITZ WIRE ):
絞線用於偏轉線圈是近十年來發展的一個新的應用領域，在20世 紀90年代日本率利用絞線替代單線繞制偏線圈，並迅速在該領域 得到了廣泛的應用，國內在本世紀初才開始研制應用，由於近幾 年電了信息產業迅速發展，CRT系統的逐步轉型，加之還可應用於 微型馬達，空心馬達等，因此也是未來的發展一個方向。
a
23
使用漆包線應注意事項
◎ 卷繞線時注意事項: (1)在加工作業中漆包線的皮膜易被金屬物體邊緣刮掉,在繞制線圈過程 中要 特別注意與線材接觸的工治具是否光滑.否則可造成因放線不暢易斷線、壓線、 多線頭、皮膜破裂.
如出現壓線,多線頭處理方法:用刀片將線軸表面壓線或亂線部分剔除,然後用 手拉去多餘雜線至出現一個線頭為止.
漆包线
特性用途
1．缩醛漆包线，热级为105和120两种，具有良好的机械强度，附着性，耐变压器油及耐冷媒性能，但该产 品耐潮性能差，热软化击穿温度低，耐用苯-醇混合溶剂性能弱等缺陷，仅少量用于油浸变压器，充油电机的绕组。
漆包线2．聚酯及改性聚酯的漆包线，普通聚酯漆包线热级为130，经改性后漆包线热级为155级。该产品机 械强度高，并具有良好的弹性、附着性、电气性能和耐溶剂性能，弱点是耐热冲击性能差，耐潮性能较低。它是 我国目前生产量最大的一个品种，约占三分之二，广泛应用在各种电机、电器、仪表、电讯器材及家电产品上。
2）聚酯漆包线
50年代中由西德首先研制成功以对苯二甲酸二甲酯为基的聚酯漆包线漆,由于其具有较好的耐热性和机械强 度,制漆工艺幅度宽,价格低廉,从50年代起成了主宰漆包线市场的主要产品。但由于聚酯漆包线耐热冲击性差,在 高温、高湿条件下易水解等原因,70年代后期作为单一涂层的聚酯漆包线在西德和美国已不再生产,而在日本,中 国及东南亚地区仍大量生产和使用。1986年的统计数字表明我国聚酯漆包线的产量占总产量的96.4%,经过10年的 努力,漆包线的品种得到了发展,但与发达国家相比差距甚大 。
产品标准：GB3952.2-89 方法标准：GB4909-85、GB3043-83
4．1裸铜圆线产品标准：GB3953-89 4．2裸铜扁线产品标准：GB5584-85 试验方法标准：GB4909-85、GB3048-83
圆线GB6i08．2-85 扁线GB6iuo．3-85 该标准主要强调规格系列及尺寸偏差 外国的标准如： 日本产品标准SC3202-1988、其试验方法标准：JISC3003-1984 美国标准WMl000-1997 国际电工委员会mC317
工艺流程
放线 退火
漆包线认识与应用

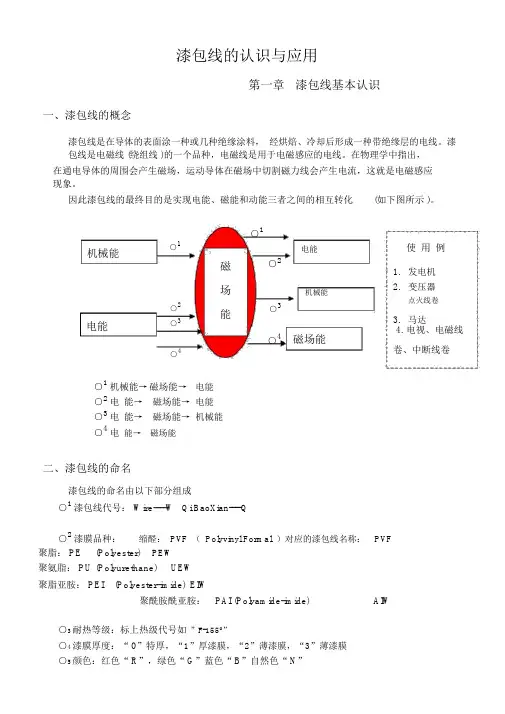

漆包线的认识与应用第一章漆包线基本认识一、漆包线的概念漆包线是在导体的表面涂一种或几种绝缘涂料，经烘焙、冷却后形成一种带绝缘层的电线。
漆包线是电磁线 (绕组线 )的一个品种，电磁线是用于电磁感应的电线。
在物理学中指出，在通电导体的周围会产生磁场，运动导体在磁场中切割磁力线会产生电流，这就是电磁感应现象。
因此漆包线的最终目的是实现电能、磁能和动能三者之间的相互转化(如下图所示 )。
○1机械能电能○1○2○3○4磁场能○2○3○4电能使用例1.发电机2.变压器机械能点火线卷3.马达4. 电视、电磁线磁场能卷、中断线卷○1机械能→磁场能→电能○2电能→ 磁场能→电能○3电能→ 磁场能→机械能○4电能→ 磁场能二、漆包线的命名漆包线的命名由以下部分组成○1漆包线代号： Wire----W Qi BaoXian----Q○2漆膜品种：缩醛：PVF（Polyvinyl Formal）对应的漆包线名称：PVF 聚脂： PE (Polyester)PEW聚氨脂： PU (Polyurethane)UEW聚脂亚胺： PEI (Polyester-imide)EIW聚酰胺酰亚胺：PAI (Polyamide-imide)AIW○3耐热等级：标上热级代号如”F-155o”○4漆膜厚度：“0”特厚，“1”厚漆膜，“2”薄漆膜，“3”薄漆膜○5颜色：红色“R”，绿色“G”蓝色“B”自然色“N”名称热级℃代号国标代号ANSI. TYPE 高强度缩醛漆包线105 PVF QQ MW15C 聚氨酯漆包线130 UEW QA MW75C 聚酯漆包线155 PEW QZ MW5C聚酯亚胺漆包线180 EIW QZY MW30C聚酯亚胺聚酰胺酰亚胺200 EIWHQZY/XY MW35C双被覆漆包线(DFWF)聚酰胺酰亚胺漆包线220 AIW QXY MW81C例如： 2UEWF 0.45(R)表示直径 0.45mm 薄漆膜 155 级红色聚胺酯漆包线0DFWF 0.85 表示直径为 0.85mm 厚漆膜 200 级耐冷媒漆包线。
漆包线的生产工艺
漆包线的生产工艺
漆包线是一种电线电缆的制造工艺，主要用于电子设备、电器、汽车等领域。
以下是漆包线的生产工艺的一般步骤：
1. 材料准备：准备铜线和漆包线绝缘剂。
铜线是漆包线的导体，而漆包线绝缘剂则用于涂覆在铜线上，起到绝缘作用。
2. 导体制备：将铜线经过一系列处理，如去氧、拉伸等，制备成需要的规格和尺寸。
这个过程影响到漆包线的导电性能和强度。
3. 绝缘剂涂覆：将铜线经过预处理后，通过涂覆机械将漆包线绝缘剂均匀地涂覆在铜线上。
涂覆的厚度和均匀度对漆包线的绝缘性能和外观质量有重要影响。
4. 附着力检验：检验绝缘剂的附着力，保证绝缘层不会在使用过程中脱落。
5. 预固化处理：将涂覆好绝缘剂的铜线通过加热和固化处理，使绝缘剂不再流动，并且附着在铜线上。
6. 后处理：将预固化后的漆包线经过一系列加工，如退火、涂抹阻燃剂等，以增强漆包线的柔软性、防火性能等特性。
7. 表层处理：根据需要，对漆包线进行表层处理，如涂覆防水涂层、抗氧化处理等。
8. 包装和质检：按照客户要求进行包装，对漆包线进行质检，保证产品的质量。
总结：漆包线的生产工艺涉及多个步骤，包括材料准备、导体制备、绝缘剂涂覆、附着力检验、预固化处理、后处理、表层处理、包装和质检等。
通过精确的工艺流程和质检控制，可以生产出符合要求的漆包线产品。
漆包线生产工艺
漆包线生产工艺漆包线是一种电工线材，常用于绕制电机、变压器等电器设备的线圈。
漆包线的生产工艺比较复杂，需要经过多个步骤才能完成。
下面我将介绍漆包线的生产工艺。
首先，漆包线的生产开始于裸铜线的制备。
裸铜线是漆包线的基材，它需要经过拉拔和退火等工艺，以确保线材的强度和导电性能。
接下来是漆包的制备。
漆包是一种绝缘材料，用于包覆裸铜线。
漆包的制备过程中，首先需要将合适的树脂溶解在有机溶剂中，形成漆包溶液。
然后，将裸铜线通过专用的涂层机械，将漆包溶液均匀地涂覆在裸铜线上。
漆包溶液中的树脂会在干燥过程中形成绝缘层，保护裸铜线不受外界影响。
漆包线生产的关键步骤是绕制线圈。
将包覆好的裸铜线通过绕线机，按照特定的规格和图纸要求进行绕制。
绕制线圈的过程中需要注意的是线圈的密度，绕制的均匀性以及线圈的紧致度等。
这些因素都会影响到线圈的导电性能和机械强度。
完成绕制后，还需要对线圈进行固定和定型处理。
常见的方法是通过热处理或者压制等工艺，使线圈保持固定的形状和尺寸。
最后，漆包线还需要经过除漆处理。
除漆是为了去除线材表面的残留漆包，使线材表面光洁，以便进行下一步的工序或者最终的应用。
需要注意的是，漆包线的生产需要严格控制每个步骤的工艺参数和质量要求。
特别是绕制线圈的工艺控制，对线圈的性能和质量有着重要的影响。
此外，还需要对漆包线的成品进行质量检验，以确保产品符合国家和行业的标准要求。
总的来说，漆包线的生产工艺是一个复杂的过程，需要进行多个步骤的处理。
通过合理的工艺控制和质量检验，可以生产出符合要求的高质量漆包线产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各種漆包線特點,應用範圍
聚脂漆包銅線(PEW)MW 5-C
• 耐溫等級:155℃ •本產品經UL認可合格登錄。 •特性: •(a)具有良好之抗Crazing特性、 •耐磨性、耐化學藥性及溫度穩定特性。 •(b)其物理特性如可繞性、耐磨耗及密著性,皆優
於PVF線種。 • 應用範圍:馬達、微型馬達、變壓器。
各種漆包線特點,應用範圍
聚醯胺亞胺酯漆包銅線(AIW)
MW 81-C
• 耐溫等級:220℃ •特性: •(a)良好耐化學藥品特性, •能與大部份的溶劑、含浸 •凡立水相容。 •(b)極佳之耐磨特性,適用於嚴格之繞線成形過
程。 •(c)具有卓越的密著性、耐熱特性。 • 應用範圍:汽車用線圈、手工具機馬達、馬達、
乾式變壓器、高負荷馬達、冷凍線圈。
各種漆包線特點,應用範圍
尼龍熱熔漆包銅線(NFW)
• 耐溫等級:105℃ •特性: •(a)具有過載起火之保險功能, •在運轉溫度激增至約200 ℃ •時,皮膜自動融化,將由於迴路中電流激增使銅
線熔斷,因此裝有NFW繞制之變壓器,將可避免 燃燒起火。 • 應用範圍:家用電器等之變壓器。
各種漆包線特點,應用範圍
聚胺酯漆包銅線(UEW)MW 75-C / MW 79-C /MW-82C
• 耐溫等級:130 ℃ /155℃/180℃ • 特性: • (a) 具有良好的直焊性，繞線加工過程中， • 可免剝皮膜這動作有效提高工作效率。 • (b)在高頻下具有良好“Q”值特性。 • (c)具有良好之密著性及捲繞性,可避免繞線時之損傷。 • (d)對一般含浸凡立水所使用之溶劑及硬化劑具有良好
•特性良好,適合於高速捲繞或
•自動繞線。
•(b)具有良好之耐溫特性及機械特性。
• 應用範圍:馬達及線圈、繼電器、分數馬力電動 機、乾式變壓器及密封式線圈。
各種漆包線特點,應用範圍
直焊變性聚亞胺酯漆包銅線(SEIW)MW 77-C
• 耐溫等級:180℃ •特性: •(a)優良耐熱性及抗化學 •藥品性。 •(b)物理特性適用於大部份 •的線圈使用。 •(c)可直焊於450 ℃~510 ℃. • 應用範圍:高壓線圈、繼電器、變壓器、手工具
各種漆包線特點,應用範圍
醯胺亞胺外被變性聚酯亞胺漆包銅線(EAIW)
MW 35-C • 耐溫等級:200℃
•特性:
•(a)較PEW+NY具有較佳之耐熱
•性、耐潮性及耐化學藥品性。
•(b)EAIW提供了極佳的耐熱衝
•擊性、密著性、耐軟化特性及耐磨性。
• 應用範圍:馬達、汽車用線圈、乾式變壓器、手 工具電櫃、冷媒壓縮機。
漆包线工艺 分类 应用 详细介紹
1 漆包線定義、特點、應用範圍
Hale Waihona Puke 2 漆包線生産工藝流程圖3
漆包線的應用及其發展
二.漆包線定義、特點、應用範圍
漆包線:在導體(銅或鋁)表面塗上一層絕緣材料形成絕緣層的導線體 其結構示 意圖如下:
結 構:
潤滑油
銅 絕緣漆膜
二.漆包線定義、特點、應用範圍
一.家用电器行业:冰箱、冰柜、空调、低温器上的压缩机绕组；洗衣机、吸尘 器电机绕组；彩色电视偏转线圈绕组等
的耐溶劑特性，可填加染料，便利識別。 • 應用範圍:高頻線圈、繼電器、磁化線圈、螺形線圈 、
小型馬達、點火線圈。
各種漆包線特點,應用範圍
尼龍外被聚胺酯漆包銅線(UEW+NY)
MW 28-C / MW 80-C/MW83-C
• 耐溫等級:130 ℃ /155℃/180℃ • 特性: • (a)高速捲繞或自動繞線時具有 • 極佳之繞線性。 • (b)能提供生產密度高之線圈及 • 繞組。 • (c)在高頻下具有良好“Q”值特性。 (d)具有良好之
各種漆包線特點,應用範圍
絞合漆包圓銅線(LITZ)
• 耐溫等級:依選定之漆包線線材而訂。 • 絞合外經范圍 0.0137mm~5.5mm • 特性: • (a)可平衡磁通鏈與阻抗,使電流均勻 • 地分佈於導體上,可降低因集膚效應 • 所產生的高頻功率損失。 • (b)具有良好的阻抗穩定性,其交、直 • 流阻抗比不隨著頻率失高而波動,可供高Q值電路之設計應
機馬達、汽車用線圈、電子線圈、蔽極式電動 機繞組線圈。
各種漆包線特點,應用範圍
聚酯亞胺漆包銅線(EIW)MW 30-C
• 耐溫等級:180℃ •特性: •(a)良好之皮膜密著性、 •耐熱性及耐化學藥品特性。 •(b)具良好之絕緣特性及電暈抵抗。 • 應用範圍:馬達、微型馬達、變壓器、繼電器、
密閉式馬達、手工具機馬達、分數馬力電動機、 積分馬達電動機。
用。 • (c)可降低渦流損,並使高頻等效電阻下降,對設計高耐壓、
高阻抗的線圈較易克服。 • 應用範圍:高頻線圈、寬度線圈、電磁爐線圈、高週波線圈、
高頻變壓器、高頻電源供應器、變頻器、電視偏向線圈、 音響線圈。
三. 漆包線生産流程圖
Φ8mm
A
銅杆來料檢查
●包裝標識
B
●外觀
●尺寸
●導電率
●抗張強度
●伸長率
●銅成份
拉絲液 檢查
●溫度 ●濃度 ●PH值 ●導電度 ●細菌含量
C 眼模檢查 ●硬度 ●尺寸 ●光滑度
1
来料：Φ8.0铜杆
2
大拉機:从直徑Φ8mm銅杆 拉至直徑Φ2.6mm铜線
二电动工具行业:电锤、电锯、切割机等电机定、转子线圈。
二.漆包線定義、特點、應用範圍
三汽车、摩托车等行业
四.电力行业:变压器绕组线圈。
五仪器仪表行业:电感线圈等等
各種漆包線特點,應用範圍
長安大亞漆包線主要產品
• 聚酯漆包銅線(PEW) • 聚胺酯漆包銅線(UEW) • 尼龍外被聚胺酯漆包銅線(UEW+NY) • 尼龍外被聚酯漆包銅線(PEW+NY) • 直焊變性聚亞胺酯漆包銅線(SEIW) • 聚酯亞胺漆包銅線(EIW) • 醯胺亞胺外被變性聚酯亞胺漆包銅線(EAIW) • 聚醯胺亞胺酯漆包銅線(AIW) • 尼龍熱熔漆包銅線(NFW) • 絞合漆包銅線(LITZ)
密著性及捲繞性,可避免繞線時之損傷。 • (e)耐溶劑性佳,對一般含浸凡立水所使用之溶劑及硬
化劑具有良好之阻抗。 • 應用範圍:繼電器、點火線圈、家電馬達、密封式線圈、
微型變壓器。
各種漆包線特點,應用範圍
尼龍外被聚酯漆包銅線(PEW+NY)
MW 24-C • 耐溫等級:155℃ •特性:
•(a)具有極佳之繞線性,耐磨
