虚拟仪器实验报告 实验一 LabVIEW中的信号分析与处理
实验一LabVIEW中的信号分析与处理一、实验目的：1、熟悉各类频谱分析VI的操作方法；2、熟悉数字滤波器的使用方法；3、熟悉谐波失真分析VI的使用方法。
二、实验原理：1、信号的频谱分析是指用独立的频率分量来表示信号；将时域信号变换到频域，以显示在时域无法观察到的信号特征，主要是信号的频率成分以及各频率成分幅值和相位的大小，LabVIEW中的信号都是数字信号，对其进行频谱分析主要使用快速傅立叶变换(FFT)算法：·“FFT Spectrum(Mag-Phase).vi”主要用于分析波形信号的幅频特性和相频特性，其输出为单边幅频图和相频图。
·“FFT.vi”以一维数组的形式返回时间信号的快速傅里叶运算结果，其输出为双边频谱图，在使用时注意设置FFT Size为2的幂。
·“Amplitude and Phase Spectrum .vi”也输出单边频谱，主要用于对一维数组进行频谱分析，需要注意的是，需要设置其dt（输入信号的采样周期）端口的数据。
2、数字滤波器的作用是对信号进行滤波，只允许特定频率成份的信号通过。
滤波器的主要类型分为低通、高通、带通、带阻等，在使用LabVIEW中的数字滤波器时，需要正确设置滤波器的截止频率（注意区分模拟频率和数字频率）和阶数。
3、“Harmonic Distortion Analyzer .vi”用于分析输入的波形数据的谐波失真度（THD），该vi还可分析出被测波形的基波频率和各阶次谐波的电平值。
三、实验内容：(1) 时域信号的频谱分析设计一个VI，使用4个Sine Waveform.vi（正弦波形）生成频率分别为10Hz、30Hz、50Hz、100Hz，幅值分别为1V、2V、3V、4V的4个正弦信号（采样频率都设置为1kHz，采样点数都设置为1000点），将这4个正弦信号相加并观察其时域波形，然后使用FFT Spectrum(Mag-Phase).vi对这4个正弦信号相加得出的信号进行FFT频谱分析，观察其幅频和相频图，并截图保存。
通原实验报告--幅度调制实验

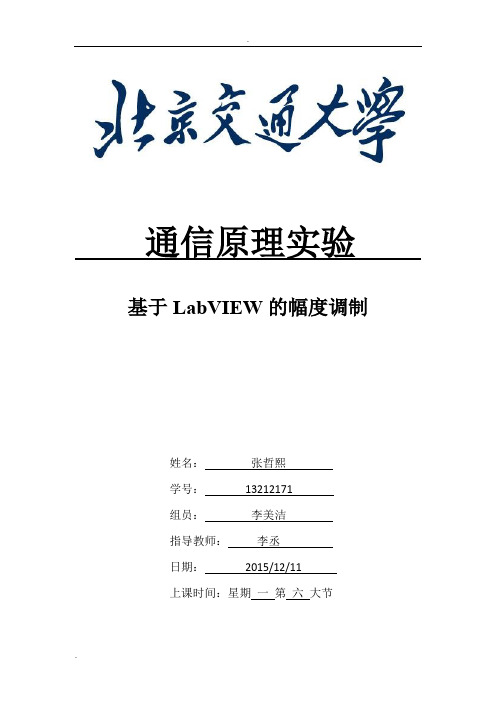

通信原理实验基于LabVIEW的幅度调制姓名：张哲熙学号：13212171组员：李美洁指导教师：李丞日期：2015/12/11上课时间：星期一第六大节基于LabVIEW 的幅度调制一、 实验目标在本实验中要在LabVIEW 上完成幅度调制(Amplify Modulation, AM)的演示程序。
通过实验，更好的理解AM 调制原理，并初步了解图形化的编程方法，学习LabVIEW 的操作以及基本模块的使用和调试方法，为后续实验奠定基础。
二、 实验仪器软件：LabVIEW 2012（或以上版本）硬件：无三、 基本原理及分析AM 是一种模拟线性调制方法。
频域上，已调信号频谱是基带调制信号频谱的线性位移；在时域上，已调波包络与调制信号波形呈线性关系。
AM 调制的载波信号通常是射频正弦波，作为载体来传递信源信号中的信息。
调制结果是一个双边带信号，中心是载波频率，带宽是原始信号的两倍。
已调信号的数学表达式为：()()()()()()000cos cos AM c c s t m t c t A t f t t ωθωθ==+++ （2.1） 式中，)(t m 是调制信号，其直流分量为0A ，交流分量为；)(t c 是载波信号，为角频率为c ω、初始相位为0θ的余弦信号。
从式（2.1）我们能够得出，幅度调制的已调信号就是)(t m 和)(t c 的乘积。
为了实现对载波信号幅度的线性调制，)(t m 应该包含直流分量，以保证0)(≥t m ，即()0max A t f ≤ （2.2）这样才能够保证的包络完全在时间轴上方，如图2- 所示。
图2- 1 调幅信号时域表示根据式（2.2），为避免产生“过调幅”现象而导致包络检波的严重失真，兹定义一个重要参数：10≤=A A m AM β （2.3）式中，称AM β为调幅指数，或调幅深度；m A 代表调制信号()t f 的最大幅值。
一般AM β不超过0.8。
下面对AM 调制在频域上进行分析。
基于Labview的FMA程控系统实现

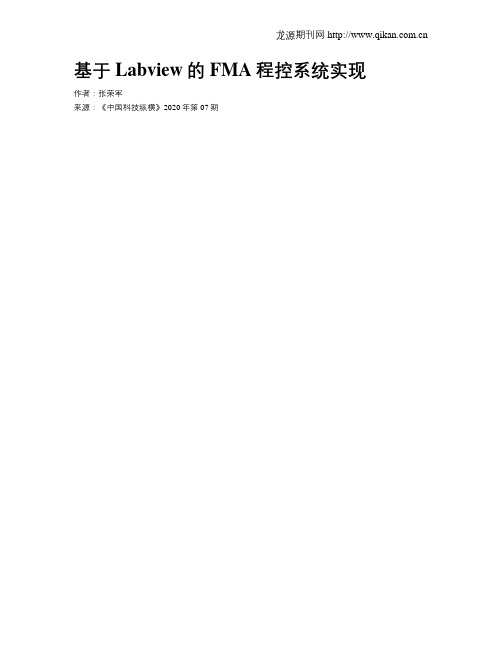

基于Labview的FMA程控系统实现作者：张荣军来源：《中国科技纵横》2020年第07期摘要：广播电视类专用仪器大都比较精密且昂贵，在实际工作中，大部分测控仪器依赖进口，虽然功能强大，都是英文或德文操作界面，对于使用者提高了使用门槛，易用性普遍太差，但好在各类仪器在出厂前都考虑了扩展性，大部分厂家都设计了程控接口，本文将以市场占有率较高的FMA调制度分析仪接入遥控接口，即具体为GPIB通用数据接口与笔记本电脑相连，完成一系列功能强大的全中文自动测试，对于广播电视行业的广大技术维护工作者无疑是雪中送炭。
关键词：程控仪器;数据采集;LabVIEW;GPIB-USB中图分类号：TN702 文献标识码：A 文章编号：1671-2064（2020）07-0044-021项目所属科学技术领域随着计算机技术的普及，各种自动化测控技术也日臻完善，各种总线技术和软件技术不断交织融合，以前依靠人工操作的任务越来越多的交给了电脑去完成。
广播电视行业也不例外，各种先进的专业测试仪器也在各个发射台站发挥着重要作用，如比较常见的FMA调制度分析仪，它在中短波以及电视调频等领域有着广泛的应用，俗称三大指标测试，用FMA调制度分析仪就可以轻松完成，然而，该仪器为德国进口，全英文操作界面，操作步骤繁琐，易出错等弊端。
本设计采用较为成熟的仪器专用接口GPIB接口，通过GPIB-USB转换卡，使用工程师专用编程语言Labview，由一台笔记本电脑实现全自动一键测试与记录功能。
该系统不但具有数据实时显示、记录、存储等功能，更重要的是界面友好，操作简便，易用性极强。
本文以FMA调制度分析仪核心，结合LabVIEW开发平台，通过程控接口实现自动化测试与记录功能。
2主要内容该项目针对解决普遍使用的德国生产的FMA调制度分析仪安全使用风险高、测试应用不规范、贵重精密仪器使用效能低等突出问题，由我们创新开发的一款专用仪器测试程序，通过破解和深挖仪器SCPI协议和物理编程GPIB接口，采用LabVIEW编程语言、全中文界面，完全脱离开仪器本身，通过鼠标点击电脑应用程序界面按钮，可全自动或半自动完成一系列精准、快捷的对发射机三大指标测试和记录，简化了操作步骤，提升了智能化测试和贵重仪器安全运行等级，达到推动基层台站智能化运行维护的目的。
基于LabVIEW的通信原理虚拟实验平台的设计
