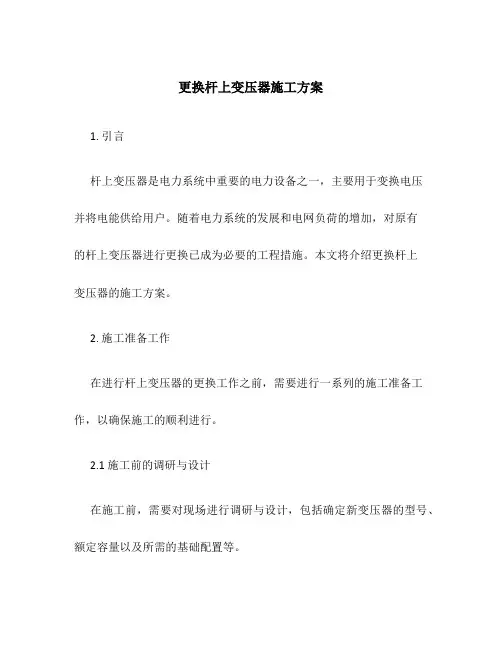

更换杆上变压器施工方案
更换杆上变压器施工方案1. 引言杆上变压器是电力系统中重要的电力设备之一，主要用于变换电压并将电能供给用户。
随着电力系统的发展和电网负荷的增加，对原有的杆上变压器进行更换已成为必要的工程措施。
本文将介绍更换杆上变压器的施工方案。
2. 施工准备工作在进行杆上变压器的更换工作之前，需要进行一系列的施工准备工作，以确保施工的顺利进行。
2.1 施工前的调研与设计在施工前，需要对现场进行调研与设计，包括确定新变压器的型号、额定容量以及所需的基础配置等。
2.2 施工材料的准备根据设计要求，准备所需的施工材料，包括新杆上变压器、相应的杆塔配套设备、绝缘子、导线等。
2.3 施工人员的培训对施工人员进行相关培训，包括变压器的安装、接线和调试等技术要求，确保施工人员能够熟练掌握操作技巧。
2.4 施工设备的准备准备好所需的施工设备，包括吊车、搭棚设备、工具箱等，以保证施工的效率和安全。
3. 施工步骤3.1 断电与拆除原变压器在施工前，应首先切断原变压器所在杆塔的电源，并确保施工现场的安全。
拆除原变压器时，需要先对其进行空载测试，确认其已经断电，并采取相应的安全措施，使用合适的工具进行拆卸。
3.2 安装新变压器将新的变压器安装在原有的杆塔上，确保安装位置稳固，并按照设计要求进行接线。
3.3 调试与联络工作在安装完成后，对新变压器进行调试，包括接线的检查和测试，确保变压器能正常运行，并与电网联络进行电能供应。
3.4 进行保护措施在变压器施工完成后，应进行相应的保护措施，包括对变压器进行绝缘测试、接地处理以及安装防雷装置等。
4.1 安全标识在施工现场设置明显的安全标识，包括禁止通行、高压警示等，提醒他人注意施工现场的危险。
4.2 人员防护施工人员必须佩戴符合安全要求的劳动防护用品，包括安全帽、绝缘手套、防护眼镜等。
4.3 施工现场的防火防爆措施施工现场应具备良好的通风条件，禁止吸烟和明火施工，并设置消防器材以应对突发火灾事故。
杆上变压器安装工艺标准
杆上变压器的安装工艺标准包括以下步骤：
1. 施工准备：进行现场勘察，确定施工方案，编写施工标准作业卡。
对电气设备进行电气试验，确保设备合格。
检查施工工器具是否充足完好，人员精神状态是否适合施工作业。
检查双杆组立是否正直，埋深是否符合规范要求，双杆根开误差不应超过±30mm，双杆高差不应超过±20mm。
检查接地制作是否符合规范，接地电阻是否符合设计要求。
2. 新装变压器应选用S11型及以上节能、环保型变压器。
宜采用配变U型抱箍与压板将配电变压器固定在台架铁横担上，并加装防盗螺帽。
配电变压器高低压接线柱应安装绝缘罩，绝缘罩颜色应与线路相色相对应。
配变台架宜采用15米杆架设。
配变台架根开为2.5米。
检修平台只允许在低压侧安装，高压侧不可安装。
综合配电箱下方引线电缆对地高度≥1.8 米。
3. 隔离开关安装在支架上应固定可靠，操作机构动作灵活，与引线的连接应紧密可靠。
隔离开关水平相间距离应不小于500mm。
静触头应安装在电源侧，动触头安装在负荷侧。
避雷器应安装绝缘罩，绝缘罩颜色应与线路相色相对应，相间距离不小于350mm，避雷器上、下引线不应过紧或过松，与电气部分连接不应对避雷器产生外加应力。
请注意，以上只是杆上变压器安装的工艺标准，具体的操作还需要根据实际情况和相关规定进行。
电杆上变压器的施工和安装方案
电杆上变压器的施工和安装方案1. 引言本文档旨在提供一份电杆上变压器的施工和安装方案，以确保安全、高效地完成该项目。
电杆上变压器的施工和安装需要遵循一定的规范和程序，以保障工作质量和人员安全。
2. 施工前准备在进行电杆上变压器的施工和安装前，需进行以下准备工作：- 确定变压器的型号和规格，以满足电网需求；- 完成电杆的检查和维护，确保其结构稳固；- 准备所需的工具和设备，包括吊装设备、安全绳索等；- 制定详细的施工计划，包括工期、人员安排等。
3. 施工步骤3.1 搭设安全防护措施- 在施工现场设置警示标志，以提醒他人注意施工区域；- 配备所需的个人防护装备，如安全帽、安全鞋等；- 确保施工现场的安全通道畅通，以便人员疏散。
3.2 吊装变压器- 使用合适的吊装设备，将变压器吊装至电杆上的安装位置；- 严格按照吊装设备的使用说明和操作规范进行操作；- 确保变压器吊装牢固，避免发生意外。
3.3 连接电网- 将变压器与电网的导线进行正确连接，确保连接牢固可靠；- 检查连接是否符合电网的要求和规范；- 确保连接过程中不发生触电等安全事故。
3.4 调试和测试- 在完成变压器的连接后，进行必要的调试和测试工作；- 检查变压器的工作状态和性能是否符合要求；- 如有异常情况，及时进行修复和调整。
4. 完工验收在施工和安装完成后，进行以下的完工验收工作：- 检查变压器的安装位置和固定是否符合要求；- 检查连接线路的牢固性和接地情况；- 进行电气性能测试，确保变压器正常工作；- 提交相关的施工记录和验收报告。
5. 安全注意事项在电杆上变压器的施工和安装过程中，需要注意以下安全事项：- 操作人员必须熟悉施工规范和操作要求；- 严禁在施工现场吸烟或使用明火；- 防止工具和设备掉落，确保施工现场的整洁；- 严格遵守电气安全操作规程，防止触电事故的发生。
以上是电杆上变压器的施工和安装方案，希望能够对项目的顺利进行提供帮助。
在施工过程中，务必遵循相关规范和要求，确保施工质量和人员安全。
变压器施工方案
变压器施工方案一、前言本施工方案旨在详细阐述变压器的安装、调试和验收流程，确保施工安全、质量和进度得到有效控制。
施工过程中需遵循相关行业标准、安全规程及设计要求，确保工程顺利进行。
二、施工方案基础准备与浇筑(1) 根据设计要求，在施工现场进行基础开挖，确保基础尺寸、深度和位置符合规定。
(2) 在基础底部铺设防潮层，防止基础受潮影响变压器安装质量。
(3) 按照设计要求，进行基础的钢筋骨架搭设和模板支设。
(4) 浇筑基础混凝土，确保混凝土质量符合规定，并进行养护，确保基础强度达到设计要求。
基础检查与验收(1) 在混凝土浇筑完成后，对基础进行养护，待其达到规定强度后进行检查。
(2) 检查基础的尺寸、位置、平整度和水平度，确保符合设计要求。
(3) 检查基础表面是否有裂缝、蜂窝等缺陷，如有应及时处理。
(4) 提交基础验收报告，确保基础质量符合安装要求。
变压器运输与进场(1) 选择合适的运输工具和路线，确保变压器在运输过程中不受损坏。
(2) 在变压器进场前，对现场进行清理和整平，确保道路畅通无阻。
(3) 在变压器运输过程中，采取必要的固定措施，防止在运输过程中发生位移或倾斜。
(4) 变压器进场后，进行外观检查，确保设备完好无损。
变压器安装定位(1) 根据设计图纸和现场实际情况，确定变压器的安装位置和方向。
(2) 使用经纬仪或全站仪进行定位测量，确保安装位置的准确性。
(3) 在基础上进行划线，标明变压器的安装位置和固定点的位置。
(4) 检查安装位置是否符合设计要求，确保无误后进行下一步操作。
变压器吊装与固定(1) 选择合适的吊装设备和吊装方法，确保变压器在吊装过程中不受损坏。
(2) 吊装过程中，应确保变压器的稳定性和安全性，防止发生意外。
(3) 在变压器吊装到位后，进行水平度和垂直度的调整，确保设备安装平稳。
(4) 使用地脚螺栓或固定装置将变压器固定在基础上，确保设备稳固可靠。
接线与调试工作(1) 根据电气图纸，进行高低压侧进出线接线，确保接线正确无误。
变压器框架式吊装施工工法(2)
变压器框架式吊装施工工法一、前言变压器是电力系统中常用的电气设备，用于将电压变换到需要的电压级别。
在变压器的安装过程中，承载变压器的框架式吊装是一种常见的施工工法。
该工法具有简单、高效、安全等特点，适用于各种变压器的安装和调试工作。
二、工法特点1.简单高效：框架式吊装施工工法采用钢管搭建的框架结构，可以快速搭建和拆卸，节约了时间和人力成本。
2.安全可靠：采用框架结构承载变压器，具有较高的稳定性和可靠性，能够有效避免变压器在吊装过程中发生意外。
3.适应性强：该工法适用于各种规格和类型的变压器，能够满足不同需求的施工任务。
三、适应范围框架式吊装施工工法适用于以下场合：1.大型变压器的安装和调试工作；2.在空地或建筑物内进行变压器吊装的场合；3.需要频繁更换变压器的场合，如临时电力供应站等。
四、工艺原理变压器框架式吊装施工工法的关键在于框架结构的设计和搭建。
首先，根据变压器的重量和尺寸，确定框架的结构和材料。
然后，搭建框架结构，并通过钢丝绳固定变压器，使其稳定地悬挂在框架上。
在悬挂的过程中，需要采取一系列的技术措施，如悬挂点的选择、钢丝绳的固定和调整等，以确保整个吊装过程的安全和稳定。
五、施工工艺1. 准备阶段：确定变压器的吊装方案、准备相应的施工材料和设备。
2. 框架搭建：根据变压器的尺寸和重量，设计和搭建框架结构。
3. 吊装准备：悬挂点的选择、钢丝绳的固定和调整等准备工作。
4. 变压器吊装：使用起重机将变压器悬挂在框架上，并通过调整钢丝绳，使其保持水平。
5. 固定和调整：将变压器牢固地固定在框架上，并调整吊装点的位置，使其与变压器的重心相吻合。
6. 拆卸框架：在变压器安装完毕后，拆卸框架结构。
六、劳动组织框架式吊装施工工法通常需要组织一支有经验的施工队伍，包括工程师、技术人员和熟练的工人。
工程师负责工法的设计和施工方案的确定，技术人员负责施工过程的指导和监督，工人负责具体的施工操作。
七、机具设备1.起重机：用于将变压器悬挂在框架上。
变压器施工方案
变压器施工方案变压器施工方案一、项目名称：变压器施工工程二、项目地点：某某市某某区三、项目概况：变压器施工工程是为了满足某某市某某区电力需求，将要新建一座10千伏配电变压器站，供给周边居民和企事业单位用电。
该变压器站预计将配备2台10千伏变压器，容量为1000千伏安，架设于地面。
四、施工内容：1. 地基施工：根据设计要求，对变压器站的地基进行挖掘、抹平、夯实处理，确保地基坚固平整。
2. 基础施工：根据设计要求，对变压器站的基础进行浇筑，使用混凝土材料，按照标准尺寸和质量要求进行处理。
3. 设备安装：将变压器设备运输到施工现场后，按照设计要求进行安装，包括变压器本体、冷却设备、控制设备等。
4. 线路敷设：根据设计要求，将配电线路从供电源引入变压器站，连接到变压器设备上，确保线路安全可靠。
5. 绝缘处理：对变压器站的设备和线路进行绝缘处理，防止漏电和短路等现象的出现。
6. 接地处理：对变压器站进行接地处理，确保变压器站的接地系统符合相关标准和要求，确保人员和设备的安全。
7. 配套设施安装：对变压器站周边的配套设施进行安装，包括照明设施、通风设备、防雷设施等。
8. 安全防护：在施工过程中，要严格按照安全防护要求进行操作，确保人员的安全。
五、施工流程：1. 施工前准备：制定详细施工方案和施工计划，组织人员和材料的准备工作。
2. 地基施工：进行地基的挖掘、抹平和夯实等处理。
3. 基础施工：进行基础的浇筑和养护等处理。
4. 设备安装：将变压器设备安装到基础上，并进行相关的连接和调试。
5. 线路敷设：进行配电线路的敷设和连接工作。
6. 绝缘处理：对设备和线路进行绝缘处理，确保安全性。
7. 接地处理：对变压器站进行接地处理，确保安全性。
8. 配套设施安装：进行配套设施的安装工作。
9. 安全防护：进行安全防护措施的落实，确保人员及设备的安全。
10. 竣工验收：进行整体的工程验收，确保施工质量和安全性。
六、施工安全措施：1. 做好施工现场的警示标识和安全提示，确保人员相对安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
杆架式变压器施工方案
一、工程概况
1.1、工程类别:
1.2、任务书编号:
1.3、主要工程量:安装315kVA 杆架变1 台。
二、编制依据
《金华电业局10kV及以下配电网装置安装及验收标准》、《义乌市供电局线路装置标准》
三、施工准备工作
3.1、接到工程施工任务书后，工程负责人请局主管人员、设计人员进行施工图纸、技术交底;
3.2、进行现场勘察，勘察施工地段的道路、管道、住房、线路等情况，填写勘察单，编写杆架式变压器安装的标准作业卡；
3.3、施工人员组织管理及安全措施(工作负责人、安全负责人、现场各专职负责人员配置);
3.4、根据现场勘察情况，施工力量及工程实际情况，编写相关的技术、安全、质量保证措施，在工程开工前及时公布并
打印发放，同时向所有施工人员详细交底。
制定劳动力供应计划，落实材料加工及订货计划；
3.5、组织施工前期协调，以得到地方有关部门的配合支持，使工程施工不受影响，在施工中充分尊重居民的利益;
3.6、开工前组织施工班组进行安全、技术交底，交待施工工艺要求、采取的安全防范措施、危险点预控及防范措施。
3.7、开工前做好材料的核对工作，认真检查并维护安全工器具与施工工器具。
3.8、明确各指挥小组成员与施工班组负责人的工作职责与工作内容，做到分工明确，相互配合。
3.9、操作工艺流程图:设备检查-->变压器二次搬运-->变压器安装-->附件安装-->交接试验-->送电前检查-->送电运行验收。
3.10、成立安全管理小组，制定安全施工措施。
查清施工地段电源和自备电源及多路电源的情况，在施工前报送停电计划并申请停电。
3.11、施工人员进入现场前必须进行施工安全、技术交底、要注意些什么问题，带好哪些安全工具和材料等情况，并安排好人员分工，要求施工队组织一次安全学习，做好“三交三查”记录。
工地段电源和自备电源及多路电源情况，在施工前报送停电计划并申请停电。
3.11、施工人员进入现场前必须进行施工安全、技术交底，要注意些什么问题，带好哪些安全工器具和材料等情况，并安排好人员分工，要求施工队组织一次安全学习，做好“三交三查”记录。
四、变压器安装
1、按照设备清单、施工图纸及设备技术文件核对变压器本体及附件、备件的规格型号是否符合设计图纸要求，是否齐全，有无丢失及损坏。
2、电力变压器及其附件的试验调整和器身检查结果，必须符合规范规定。
3、变压器安装位置应准确，器身表面干净清洁，变压器本体外观检查无损伤及变形油漆完整。
4、高低压瓷件表面严禁有裂纹损伤和瓷釉损坏等缺陷。
5、变压器与线路连接应符合下列规定:
5.1 连接紧密，连接螺栓的锁紧装置齐全，瓷套管不受
外力。
5.2 零线沿器身向下接至接地装置的线段，固定牢靠。
5.3 器身各附件间的连接的导线应有保护管，保护管、接线盒固牢靠，盒盖齐全。
5.4 引向变压器的母线及其支架、电线保护管和接零线等均应便于拆卸，不妨碍变压检修时移动。
各连接用的螺栓螺纹漏出螺母2~3 扣，保护管颜色一致，支架防腐完整。
5.5 变压器及其附件外壳和其它非带电金属部件均应接地，并符合有关要求。
五、施工安全措施
5.1、施工人员必须熟悉图纸及施工规范。
5.2、安全目标:为了确保本技改工程安全、优质、顺利完工，特制定本工程安全目标:不发生人身重伤及以上事故，消灭轻伤事故;不发生本单位负主要责任的交通事故。
5.3、安全工作重点:加强安全施工措施的贯彻落实，强化现场文明施工，开工前做好安全技术交底工作，向施工人员指明作业危险点及采取的预控措施。
5.4、具体保证安全的组织措施
5.5、由施工队负责人与施工队安全员到现场勘察，明确工作内容、工作范围、明确安全措施和注意安全事项，做到各负其责，相互配合。
5.6、开工前组织进行二级安全技术交底，由现场安全负责人向班组成员进行交底;
5.7、进场前工作负责人向班组成员进行“三交三查”及安全施工作业票，对邻近高低压线路等要有危险点预控及防范措施，并要重点交待与落实。
5.8、临时工上岗前，必须经安全培训，考试合格后，方可上岗。
临时工从事有危险的工作时，必须在有经验的施工人员带领和监护下进行，并做好安全措施。
5.9、教育职工增强安全意识，施工中做到不伤害自己，不伤害别人，不被别人伤害，保护他人不受伤害，杜绝蛮干，杜绝习惯性违章。
5.10、开工前认真做好材料的准备工作，检查是否有遗缺;认真做好安全工器具与施工工器具的检查与维护工作。
5.11、施工过程中要规范施工工艺，切实按施工规范进行作业，确保施工质量。
5.12、认真执行工作许可制度;认真执行工作监护制度，完成工作许可手续后，工作负责人应向全体施工人员交待现场安全措施和安全注意事项。
工作负责人与安全员必须始终在施工现场，对施工人员的安全应认真监护，及时纠正不安全的行为
5.13、严格执行票证管理的制度，认真贯彻执行安全操作规程。
严守高空作业规定，穿戴劳保用口，防止触电事故的发生。
禁止进入带电设备范围，防止触电事故的发生。
搞好文明施工，做到工完、料尽、场地清。
5.14、施工人员进入作业现场，必须戴安全帽，穿好工作服，清楚当天的工作任务和地点，清点自己的安全工具和材料，施工中注意路上行人和来往车辆。
在安装配变时，先在道路两侧放“电力施工，车辆慢行”警告牌，配变施工场地设围护栏，并设专人看管，以免行人、来往车辆误入并防止材料被盗。
5.15、停电施工时，先填好工作票，接到停电通知后，先验电，再挂好接地线，并挂“有人工作，禁止合闸”警告牌，并查清自备电源是否断开电源开关，确实无误后方可施工。
5.16、工作完成后，现场负责人必须检查设备上及线路上有无遗留的工具、材料等，通知并查明全体施工人员确由施工作业点撤下后，拆除接地线。
接地线拆除后。
应即认为线路及设备带电，不准任何人再进行任何工作。
5.17、送电时先断开低压闸刀，检查变压器是否安装完毕，有无其它杂物遗留，方可送高压，送高压应观察变压器是否正常，低压进出线是否正确后再送低压电源。
