环氧树脂地面施工方法
环氧树脂地坪漆施工工艺及施工要求
环氧树脂地坪漆施工工艺及施工要求一、施工准备1. 预先准备好施工所需的环氧树脂地坪漆、底漆、固化剂、稀释剂等材料，并确保其质量符合要求。
2. 对施工现场进行清理，确保地面干净、平整，并将不平整的部分进行修补。
3. 对施工设备进行检查和维护，确保其正常工作。
4. 安排好施工人员，确保施工工作的顺利进行。
二、底漆施工1. 将底漆按照规定的比例与固化剂进行混合，并加入适量的稀释剂进行稀释。
2. 使用刷子或滚筒将底漆均匀地涂布在地面上，注意要避免漏涂或重涂的情况发生。
3. 底漆施工完成后，等待底漆完全干燥，通常需要24小时左右。
三、中涂施工1. 将环氧树脂地坪漆按照规定的比例与固化剂进行混合，并加入适量的稀释剂进行稀释。
2. 使用刷子或滚筒将环氧树脂地坪漆均匀地涂布在底漆上，注意要避免漏涂或重涂的情况发生。
3. 中涂施工完成后，等待地坪漆完全干燥，通常需要24小时左右。
四、面涂施工1. 将环氧树脂地坪漆按照规定的比例与固化剂进行混合，并加入适量的稀释剂进行稀释。
2. 使用刷子或滚筒将环氧树脂地坪漆均匀地涂布在中涂上，注意要避免漏涂或重涂的情况发生。
3. 面涂施工完成后，等待地坪漆完全干燥，通常需要24小时左右。
五、养护1. 施工完成后，立即对施工现场进行封闭，防止灰尘等杂物进入。
2. 在地坪漆完全干燥前，避免人员进入施工现场，以免影响地坪漆的质量。
3. 在地坪漆完全干燥后，进行必要的保养和维护，定期清洁地面，避免使用尖锐物品刮擦地面。
六、施工要求1. 施工过程中，严格按照环氧树脂地坪漆的配比要求进行配比，切勿随意改变比例。
2. 施工过程中，注意环氧树脂地坪漆的稀释剂使用量，不宜过多或过少。
3. 施工过程中，注意环氧树脂地坪漆的涂布厚度，不宜过厚或过薄。
4. 施工过程中，注意施工环境的温度和湿度，避免在高温或高湿度条件下施工。
5. 施工过程中，注意施工现场的通风情况，确保施工人员的安全。
6. 施工过程中，注意避免施工现场的灰尘、杂物等污染地坪漆。
环氧树脂涂层地面施工方法(完整已排版)

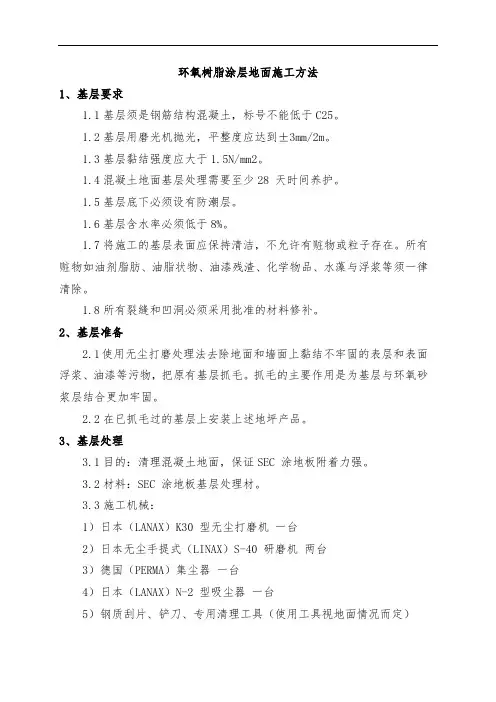

环氧树脂涂层地面施工方法1、基层要求1.1基层须是钢筋结构混凝土，标号不能低于C25。
1.2基层用磨光机抛光，平整度应达到±3mm/2m。
1.3基层黏结强度应大于1.5N/mm2。
1.4混凝土地面基层处理需要至少28 天时间养护。
1.5基层底下必须设有防潮层。
1.6基层含水率必须低于8%。
1.7将施工的基层表面应保持清洁，不允许有赃物或粒子存在。
所有赃物如油剂脂肪、油脂状物、油漆残渣、化学物品、水藻与浮浆等须一律清除。
1.8所有裂缝和凹洞必须采用批准的材料修补。
2、基层准备2.1使用无尘打磨处理法去除地面和墙面上黏结不牢固的表层和表面浮浆、油漆等污物，把原有基层抓毛。
抓毛的主要作用是为基层与环氧砂浆层结合更加牢固。
2.2在已抓毛过的基层上安装上述地坪产品。
3、基层处理3.1目的：清理混凝土地面，保证SEC 涂地板附着力强。
3.2材料：SEC 涂地板基层处理材。
3.3施工机械：1）日本（LANAX）K30 型无尘打磨机一台2）日本无尘手提式（LINAX）S-40 研磨机两台3）德国（PERMA）集尘器一台4）日本（LANAX）N-2 型吸尘器一台5）钢质刮片、铲刀、专用清理工具（使用工具视地面情况而定）4、施工方法：4.1技术人员在进入现场前，须使用PT—90B 含水率测试仪确定地面含水量，达到8%±2 以下的施工标准后，方可进行以下程序。
4.2施工人员使用钢质刮片、铲刀、专用清理工具将原有素地浮沙、浮浆除去。
4.3确定局部落差较大处，使用日本(LANAX)F22 型无尘打磨机打磨凸起部分。
4.4使用日本(LANAX)K30 型无尘打磨机打磨全部地面，起砂严重区域必须打磨细致。
4.5使用日本无尘手提式(LINAX)S-40 研磨机打磨局部落差较大处。
4.6使用德国（PERMA）集尘器和日本（LANAX）N-2 型吸尘器将地面及边角吸尘干净。
4.7检查混凝土质量情况，如有裂缝并超过1.00mm 的，使用地缝切割机或手提研磨机切割地缝，切割后的地缝的宽度及深度要不小于6.0mm，使用吸尘器清理被切割地缝内的灰尘。
环氧树脂地面施工方案
环氧树脂地面施工方案环氧树脂地面是一种高性能的地面涂装材料，具有强度高、耐磨损、耐化学腐蚀等特点，广泛应用于工业厂房、仓库和商业场所等地面的施工。
下面是一份环氧树脂地面施工方案，详细介绍了施工的步骤和注意事项。
一、施工准备1. 清理地面：清除地面上的杂物、灰尘和油污等，确保地面平整干净。
2. 检查地面：检查地面是否有裂缝或损坏，如有必要，使用填充料进行修补。
3. 基础处理：对于新建的地面，需要进行基础处理，如打磨、刺激等，以改善地面的附着力。
二、施工步骤1. 喷涂底漆：使用刷子或滚筒将环氧树脂底漆均匀喷涂在地面上，待其干燥后进行下一步施工。
2. 搅拌环氧树脂涂料：将环氧树脂涂料和固化剂按照一定的比例搅拌均匀。
3. 滚涂环氧树脂涂料：使用滚筒将环氧树脂涂料均匀滚涂在地面上，确保涂料的厚度均匀一致。
4. 粘贴砂浆砖：在涂料未干燥之前，将砂浆砖粘贴在地面上，形成需要的图案。
5. 滚涂透明面漆：使用滚筒滚涂透明面漆在地面上，增加地面的耐磨性和光滑度。
6. 完成施工：等待地面完全干燥后，进行养护，确保地面涂层能够充分固化与交联。
三、注意事项1. 施工环境：施工时要确保室内通风良好，避免有火源附近施工。
2. 施工温度：环氧树脂涂料施工温度一般在10℃-30℃之间，避免在低于5℃或高于35℃的温度下施工。
3. 施工厚度：根据地面使用的要求，确定环氧树脂涂料的施工厚度，一般建议在1-3mm之间。
4. 施工时间：环氧树脂涂料施工后一般需要24小时以上的时间进行充分固化。
5. 养护周期：地面施工后，一般需要7-14天的养护周期，期间避免过度使用。
通过以上的施工方案，可以保证环氧树脂地面施工的质量和效果。
在施工中要严格按照操作要求进行，确保每个步骤都得到很好的实施，以达到预期的效果。
同时，在施工完成后，要及时进行养护工作，保持地面的干净和整洁，延长地面使用寿命。
环氧树脂施工方法

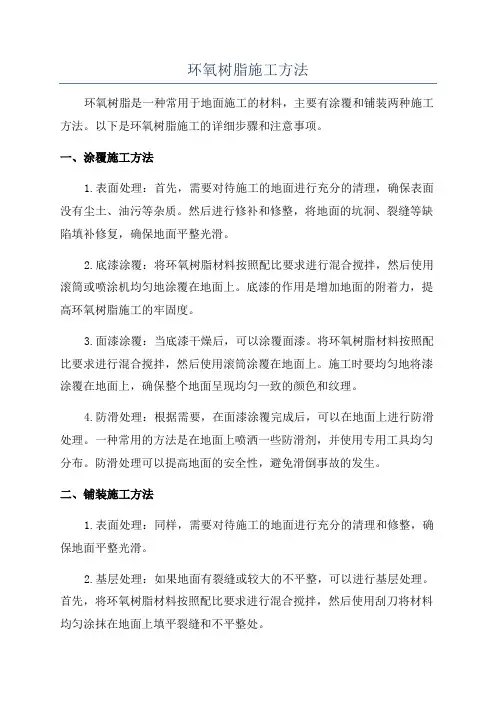

环氧树脂施工方法环氧树脂是一种常用于地面施工的材料，主要有涂覆和铺装两种施工方法。
以下是环氧树脂施工的详细步骤和注意事项。
一、涂覆施工方法1.表面处理：首先，需要对待施工的地面进行充分的清理，确保表面没有尘土、油污等杂质。
然后进行修补和修整，将地面的坑洞、裂缝等缺陷填补修复，确保地面平整光滑。
2.底漆涂覆：将环氧树脂材料按照配比要求进行混合搅拌，然后使用滚筒或喷涂机均匀地涂覆在地面上。
底漆的作用是增加地面的附着力，提高环氧树脂施工的牢固度。
3.面漆涂覆：当底漆干燥后，可以涂覆面漆。
将环氧树脂材料按照配比要求进行混合搅拌，然后使用滚筒涂覆在地面上。
施工时要均匀地将漆涂覆在地面上，确保整个地面呈现均匀一致的颜色和纹理。
4.防滑处理：根据需要，在面漆涂覆完成后，可以在地面上进行防滑处理。
一种常用的方法是在地面上喷洒一些防滑剂，并使用专用工具均匀分布。
防滑处理可以提高地面的安全性，避免滑倒事故的发生。
二、铺装施工方法1.表面处理：同样，需要对待施工的地面进行充分的清理和修整，确保地面平整光滑。
2.基层处理：如果地面有裂缝或较大的不平整，可以进行基层处理。
首先，将环氧树脂材料按照配比要求进行混合搅拌，然后使用刮刀将材料均匀涂抹在地面上填平裂缝和不平整处。
3.铺装：将环氧树脂材料按照配比要求进行混合搅拌，然后将材料倒在地面上，并使用批刀进行均匀铺平。
根据需要，可以在环氧树脂表面撒上一些装饰物或彩色颗粒，以增加地面的美观性。
4.固化：铺装完成后，需要等待环氧树脂材料进行固化。
固化时间根据环境温度和湿度而定，通常需要24-48小时。
注意事项：1.施工环境温度和湿度对环氧树脂施工有重要影响。
温度太低或湿度太高会延缓固化时间，因此应选择合适的施工环境。
2.在施工过程中，要做好防护措施，避免环氧树脂材料接触皮肤和眼睛。
戴上手套、口罩和护目镜等个人防护用品。
3.施工前要仔细检查环氧树脂材料的配比比例，确保准确混合，避免因配比不当而影响施工效果。
环氧树脂地面漆专项施工方案

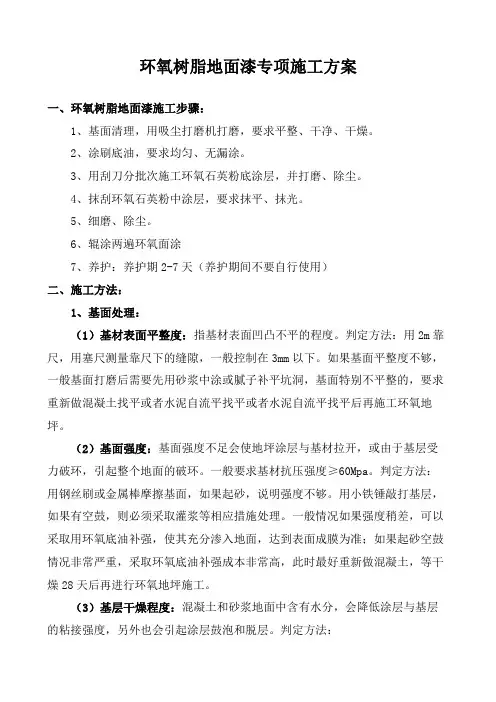

环氧树脂地面漆专项施工方案一、环氧树脂地面漆施工步骤：1、基面清理，用吸尘打磨机打磨，要求平整、干净、干燥。
2、涂刷底油，要求均匀、无漏涂。
3、用刮刀分批次施工环氧石英粉底涂层，并打磨、除尘。
4、抹刮环氧石英粉中涂层，要求抹平、抹光。
5、细磨、除尘。
6、辊涂两遍环氧面涂7、养护：养护期2-7天（养护期间不要自行使用）二、施工方法：1、基面处理：（1）基材表面平整度：指基材表面凹凸不平的程度。
判定方法：用2m靠尺，用塞尺测量靠尺下的缝隙，一般控制在3mm以下。
如果基面平整度不够，一般基面打磨后需要先用砂浆中涂或腻子补平坑洞，基面特别不平整的，要求重新做混凝土找平或者水泥自流平找平或者水泥自流平找平后再施工环氧地坪。
（2）基面强度：基面强度不足会使地坪涂层与基材拉开，或由于基层受力破环，引起整个地面的破环。
一般要求基材抗压强度≥60Mpa。
判定方法：用钢丝刷或金属棒摩擦基面，如果起砂，说明强度不够。
用小铁锤敲打基层，如果有空鼓，则必须采取灌浆等相应措施处理。
一般情况如果强度稍差，可以采取用环氧底油补强，使其充分渗入地面，达到表面成膜为准；如果起砂空鼓情况非常严重，采取环氧底油补强成本非常高，此时最好重新做混凝土，等干燥28天后再进行环氧地坪施工。
（3）基层干燥程度：混凝土和砂浆地面中含有水分，会降低涂层与基层的粘接强度，另外也会引起涂层鼓泡和脱层。
判定方法：1）用含水率测试仪检测基面含水量，一般要求控制在4%以下。
2）按ASTM4263规定的方法，取45cm的塑料薄膜平放在原基层表面，用胶带纸密封四周边。
16小时后，薄膜下出现水珠或基层表面变黑，说明混凝土基层过湿，不宜施工。
3）基层干燥时间，一般要求28天以上。
一般地面潮湿处理方法：a用鼓风面鼓风b用太阳灯照射基面（4）基层的附着物：在水泥基层表面，一般附有施工中的水泥尘屑，特别是新施工的混凝土表面，通常会有水泥浮浆（水泥游离体、松散、无强度）。
钢板上会有锈渍，这些均会影响地坪涂层与基层的附着力，施工前要去除。
环氧树脂地坪做法

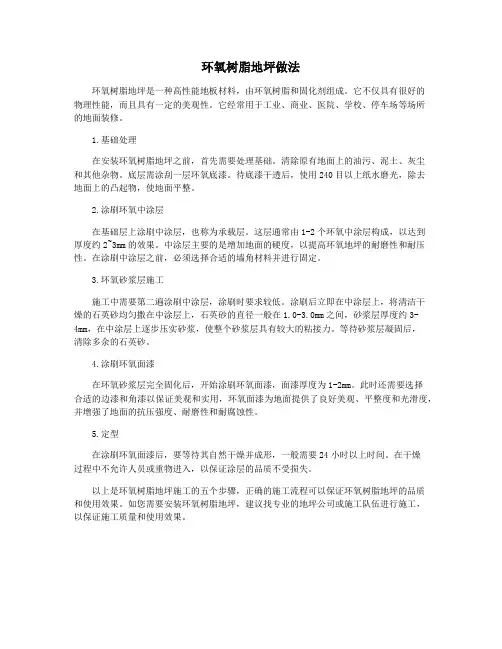

环氧树脂地坪做法环氧树脂地坪是一种高性能地板材料，由环氧树脂和固化剂组成。
它不仅具有很好的物理性能，而且具有一定的美观性。
它经常用于工业、商业、医院、学校、停车场等场所的地面装修。
1.基础处理在安装环氧树脂地坪之前，首先需要处理基础。
清除原有地面上的油污、泥土、灰尘和其他杂物。
底层需涂刮一层环氧底漆。
待底漆干透后，使用240目以上纸水磨光，除去地面上的凸起物，使地面平整。
2.涂刷环氧中涂层在基础层上涂刷中涂层，也称为承载层。
这层通常由1-2个环氧中涂层构成，以达到厚度约2~3mm的效果。
中涂层主要的是增加地面的硬度，以提高环氧地坪的耐磨性和耐压性。
在涂刷中涂层之前，必须选择合适的墙角材料并进行固定。
3.环氧砂浆层施工施工中需要第二遍涂刷中涂层，涂刷时要求较低。
涂刷后立即在中涂层上，将清洁干燥的石英砂均匀撒在中涂层上，石英砂的直径一般在1.0-3.0mm之间，砂浆层厚度约3-4mm，在中涂层上逐步压实砂浆，使整个砂浆层具有较大的粘接力。
等待砂浆层凝固后，清除多余的石英砂。
4.涂刷环氧面漆在环氧砂浆层完全固化后，开始涂刷环氧面漆，面漆厚度为1-2mm。
此时还需要选择合适的边漆和角漆以保证美观和实用，环氧面漆为地面提供了良好美观、平整度和光滑度，并增强了地面的抗压强度、耐磨性和耐腐蚀性。
5.定型在涂刷环氧面漆后，要等待其自然干燥并成形，一般需要24小时以上时间。
在干燥过程中不允许人员或重物进入，以保证涂层的品质不受损失。
以上是环氧树脂地坪施工的五个步骤，正确的施工流程可以保证环氧树脂地坪的品质和使用效果。
如您需要安装环氧树脂地坪，建议找专业的地坪公司或施工队伍进行施工，以保证施工质量和使用效果。
环氧树脂地坪漆使用方法
环氧树脂地坪漆的正确使用方法环氧树脂地坪漆是一种主流的地坪涂料，广泛应用于各种工业场所、商业场所以及家庭地面的装饰。
但是如果使用不当将会影响到其
使用寿命和效果。
下面介绍环氧树脂地坪漆的正确使用方法。
1. 地面清理
在进行环氧树脂地坪漆涂装前，需要先对地面进行清理。
首先要
将地面上的灰尘、污渍、油污等清理干净，可采用吸尘器或者地面清
洁剂进行清理。
接着用刷子清洗，确保地面干净无污渍。
2. 基础处理
环氧树脂地坪漆施工前需要对基础进行处理，以保证涂装效果。
在基础处理中，需要先对地面进行打磨。
打磨可以使地面表面更平整，也有利于地坪漆的附着力。
此外，对于地面有波浪形痕迹或坑洼等情
况的，需要进行高低差打磨，以确保地面的平整度。
3. 环氧树脂地坪漆施工
在地面清理和基础处理完成后，可以进行环氧树脂地坪漆的施工。
在施工过程中，需要根据环氧树脂地坪漆涂装的需要，选择合适的施
工工具，如滚筒、刮板等，并根据涂装说明进行涂装。
对于需要进行
多次涂装的情况，需要在涂装上一层后等待其完全干燥后再进行下一
层的涂装。
4. 后期养护
环氧树脂地坪漆施工完成后，需要进行后期养护。
在其干燥后，不要让其受到强烈的撞击、划伤以及磕碰等。
需要在一个礼拜以后，保持地面的清洁，可以进行打蜡或者进行地面保养。
总之，在涂装环氧树脂地坪漆时，需要对基础进行处理，合理选择施工工具，并进行后期养护，以确保其使用寿命和效果。
环氧树脂地坪漆施工工艺及方法
环氧树脂地坪漆施工工艺及方法环氧树脂地坪漆是一种广泛用于工业环境的耐磨、耐腐蚀的地面涂料。
它具有很好的机械性能和耐化学性能，能够满足工业厂房、仓库、医药、食品、电子、汽车等行业对地面的要求。
下面将介绍环氧树脂地坪漆的施工方法及工艺。
1.基层准备首先要对地面进行基层处理，要求地面平整、无浮砂、无浮灰、无油污等。
如果地面上有老化的涂层或破损的地面，需要进行打磨或修复。
2.清洁处理用清水和清洁剂对地面进行清洁处理，确保地面表面干净无尘。
可以使用工业吸尘器进行清理，去除地面上的灰尘和杂物。
3.底漆涂装选择适合的底漆材料，将底漆漆料按照规定的比例进行混合，然后使用刷子或滚筒进行涂装。
底漆的涂装目的是加强地坪和基面的附着力，提高整体的平整度和强度。
4.中涂涂装在底漆干燥后,进行中涂涂装。
使用滚涂或喷涂等方式涂装中涂材料，中涂的目的是填平底漆上的毛孔和不平整，提高地面的光滑度和耐磨性。
5.色漆涂装中涂干燥后,进行色漆涂装。
将环氧树脂地坪漆按照规定的比例进行混合，然后使用滚涂或喷涂等方式进行涂装。
色漆涂装的目的是为了增添地面的美观性和装饰效果。
6.防滑处理在第二遍或第三遍色漆干燥前，可以在地坪表面喷刷或覆盖一层无机抗滑颗粒物。
这样可以增加地坪的防滑性能，在潮湿的环境下，减少人员滑倒的风险。
7.静置硬化涂装完成后，需要给地坪足够的时间进行静置硬化。
一般来说，环氧树脂地坪漆的硬化时间为24-48小时，具体时间根据所用材料的要求而定。
以上就是环氧树脂地坪漆施工的工艺及方法。
在进行施工时需要注意选择合适的材料，严格按照比例进行混合，合理控制涂装厚度和间隔时间。
同时，施工环境应该保持干燥、通风良好，施工人员要佩戴好防护装备，确保施工质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环氧树脂地坪漆施工方法及标准一、地面表层的处理1、新竣工的工业地坪必须经过一定的养护后方可施工,约28天。
2、清除表面的水泥浮浆、旧漆以及粘附的垃圾杂物。
3、彻底清除表面的油污,用克油王清洗剂处理。
4、清除积水,并使潮处彻底干燥。
5、表面的清洁需用无尘清扫机及大型吸尘器来完成。
6、平整的表面允许空隙为2~2.5mm,含水量在6%以下,PH值6~80。
7、地坪表面的打毛,需用无尘打磨机来完成,并用吸尘器彻底清洁。
8、对地坪表面的洞孔和明显凹陷处应用腻子来填补批刮,实干后,打磨吸尘。
二、涂饰封闭涂料1、在处理清洁、平整的砼表面,采用高压无气喷涂或辊涂,环氧封闭底涂料一道。
2、环氧封闭漆有很强的渗透性,在涂刷底漆时应加入一定量的稀释剂,使稀释后的底漆能渗入基层内部,增强涂层和基层的附着力,其涂布必须连续,不得间断,涂布量以表面刚好饱和为准。
3、局部漏涂可用刷子补涂,表面多余的底漆必须在下道工序施工前打磨处理好。
三、批刮批刮料1、在实干(25℃,约4小时)以后的底漆表面采用两道批刮腻子的方法,以确保地坪的耐磨损、耐压性、碰撞、水、矿物油、酸碱溶液等性能,并调整地面平整度。
2、用100~200目的石英砂和环氧批刮料,作为第1道腻子,要充分搅拌均匀、刮平,此道主要用于增强地面的耐磨及抗压性能。
3、用砂袋式无尘滚动磨砂机打磨第1道腻子,并吸尘清洁。
4、用200—270目的石英砂和环氧批刮料,作为第1道腻子,要充分搅拌均匀、刮平,此道主要用于增强地面的耐磨及平整度。
5、用砂袋式无尘滚动磨砂机打磨第2道腻子,并吸尘清洁。
6、两道腻子实干以后,如有麻面、裂缝处应先进行修补,然后用平板砂光机进行打磨,使其平整,并吸尘清洁。
7、石英砂使用目数由现场工程师根据地面具体情况确定。
四、涂饰地坪中间层1、在打磨、清洁后的腻子表面上(20℃,24小时)用环氧地坪涂料涂饰中间层,涂饰方法可用刷涂、批刮、高压无空气喷涂,大面积施工以高压无空气喷涂为最佳,喷涂压力为20~25Mpa。
2、此遍可使地面更趋于平整,更便于发现地面仍存在的缺陷,以便下一面层施工找平。
3、此遍还方便甲方对设备安装等的安排。
五、涂饰地坪面层1、在中间层实干后,进行环氧地坪层涂装,涂装方法用批刮和高压无空气喷涂,但以高压无空气喷涂为宜。
2、涂装前应对于中间层用砂袋式无尘滚动磨砂机进行打磨、吸尘。
3、如甲方在中间层实干后,先进行了设备的安装调试,造成地面形成新的缺陷,应用批刮料找平、打磨,并吸尘、清洁后喷涂面层。
六、施工注意事项1、施工现场的环境温度应高于5℃,相对湿度小于85%时方能施工。
2、施工者应做好施工部位、时间、温度、相对湿度、地坪表面处理、材料等实际记录,以备查考。
3、涂料施工后,应立即清洗有关设备和工具。
地坪涂装时对混凝土伸缩缝的处理方式有以下几种,各有其优缺点:1、在地坪涂装时,用环氧树脂砂浆类(应是无溶剂产品)刚性物质将伸缩缝进行填充,然后按地坪整体涂装的工艺进行,涂装完毕后开裂发生前,地坪涂层上看不到伸缩缝。
这种方式不能保证伸缩缝处或附近的地坪涂层不出现开裂和起壳现象。
因这类钢性物质并无弹性,无法抵御混凝土收缩开裂时的应力,开裂就无法避免。
如果业主允许地面存在均一平直的伸缩缝,则可在地坪涂装完毕后用切割机在原伸缩缝位置切割2-5毫米宽的伸缩缝,给混凝土留下伸缩的空间,可避免日后地面出现不均一的裂缝和减少地坪涂层沿裂缝起壳现象。
通常只有在地面装饰要求不高的场合,这种方式才能为业主所接受。
2、在地坪涂装时,采用弹性物质(如聚氨酯弹性胶)将伸缩缝进行填充补平,然后涂装中涂层和面漆。
具体操作方式如下:首先检验各伸缩缝,对宽度在5mm以上的伸缩缝,将缝内杂物清理干净,然后配好弹性胶进行填充并刮平。
对于宽度小于5mm的伸缩缝,由于缝太细不易填充,需先用切割机切割达到一定宽度和深度(深度在1mm以上比较好)的梯形状,需保证切割整齐,然后才能灌注弹性胶。
弹性胶填充方法:根据弹性胶生产厂家的产品说明进行或采用玻璃枪(打胶枪)填充,需注意尽量避免缝外沾染上胶料,如沾上,应立即清除,缝隙填满后,用铲刀刮平并去除多余胶料。
弹性胶填充需有一定的深度,填充前缝隙内的灰尘等杂物应清除干净,否则易出现弹性胶与混凝土附着不牢而脱离现象。
有关胶料的配制方法和使用技巧请参考生产厂家的使用说明。
胶料干燥后即可进行后道涂装作业。
这种处理方式和第一种方式相比,由于弹性胶分散了混凝土收缩而形成的应力,伸缩缝上涂层开裂的可能性大大降低,地面整体上颜色一致,但由于弹性胶上的涂层仍为刚性的,当混凝土收缩较为剧烈时,弹性胶上的地坪涂层(中涂层和面漆)仍有可能开裂,但裂缝不会很大。
3、在地坪涂料涂装时,先尽量将伸缩缝留着,即使覆盖,也应记录下所在位置,然后在地坪涂装完毕后,将伸缩缝切割修饰整齐,保证宽度在5mm以上,最好修饰成上宽下窄的梯形状,然后清除干净缝内的灰尘及杂物,贴缝两边贴上胶带,采用聚氨酯弹性胶填充缝隙直至平直,在弹性胶半干状态时撕去胶带。
这种处理方法在洁净度及美观程度要求高的电子厂、制药厂、精密仪器制造厂常被采用,可基本避免伸缩缝处地坪涂层的开裂现象,也比较美观,缺点是由于目前聚氨酯弹性胶的颜色比较少(一般为草绿色及铁红色),不易达到与整体地坪涂层的颜色一致,同时随着混凝土的热胀冷缩,聚氨酯弹性胶也会随之出现凸起和凹陷现象。
4、局部的地面伸缩缝,也常采用铺贴玻璃纤维布以增强抗裂性的方法,操作方法是:先将伸缩缝填充平整,然后在伸缩缝处涂漆时,在伸缩缝处粘贴宽度10cmm左右的玻璃纤维布1-2道,再涂装中涂漆、面漆等。
这种方法可保证地面整体颜色一致,亦能抵御混凝土不大的收缩引起的开裂,但如地坪涂层的设计厚度过薄时不易操作,易出现贴布处地面高于其它处的现象。
环氧树脂地面施工方案1.地表面的处理1.1新竣工的工业地坪必须经过一定的养护后方可施工,约28天。
1.2清除表面的水泥浮浆、旧漆以及粘附的垃圾杂物。
1.3彻底清除表面的油污,用克油王清洗剂处理。
1.4清除积水,并使潮处彻底干燥。
1.5表面的清洁需用无尘清扫机及大型吸尘器来完成。
1.6平整的表面允许空隙为2~2.5mm,含水量在6%以下,PH值6~8。
1.7地坪表面的打毛,需用无尘打磨机来完成,并用吸尘器彻底清洁。
1.8对地坪表面的洞孔和明显凹陷处应用腻子来填补批刮,实干后,打磨吸尘。
2.涂饰强渗封闭涂料2.1在处理清洁、平整的砼表面,采用高压无气喷涂或辊涂,环氧封闭底涂料1道。
2.2环氧封闭漆有很强的渗透性,在涂刷底漆时应加入一定量的稀释剂,使稀释后的底漆能渗入基层内部,增强涂层和基层的附着力,其涂布必须连续,不得间断,涂布量以表面刚好饱和为准。
2.3局部漏涂可用刷子补涂,表面多余的底漆必须在下道工序施工前打磨处理好。
3.批刮批刮料在实干(25℃,约4小时)以后的底漆表面采用两道批刮腻子的方法,以确保地坪的耐磨损、耐压性、碰撞、水、矿物油、酸碱溶液等性能,并调整地面平整度。
3.1用70~140目的石英砂和无溶剂环氧批刮料,作为第1道腻子,要充分搅拌均匀,刮平。
此道主要用于增强地面的耐磨及抗压性能。
3.2用砂袋式无尘滚动磨砂机打磨第1道腻子,并吸尘清洁。
3.3用200~700目的石英砂和无溶剂环氧批刮料,作为第2道腻子,要充分搅拌均匀要用于增强地面的耐磨及平整度。
3.4用砂袋式无尘滚动磨机打磨第3道腻子,并吸尘清洁。
3.5两道腻子实干以后,如有麻面、裂缝处应先进行修补,然后用平板砂光机进行打磨,使其平整,并吸尘清洁。
3.6石英砂使用的目数由现场工程师根据地面具体情况而确定。
4.涂饰地坪中间层在打磨、清洁后的腻子表面上(20℃,24小时)涂饰中间层。
4.1涂饰方法可用刷涂、批刮、高压无空气喷涂,大面积施工以高压无空气喷涂为最佳。
(喷涂压力为20~25Mpa)。
4.2此遍可使地面更趋于平整,更便于发现地面仍存在的缺陷,以便面层施工找平。
4.3此遍还方便甲方对设备安装等的安排。
5.涂饰地坪面层5.1、在中间层实干(20℃,7天)后,进行环氧无溶剂地坪面层涂装,涂装方法用批刮和高压无空气喷涂,但以高压无空气喷涂为宜。
5.2涂装前应对于中间层用砂袋式无尘滚动磨砂机进行打磨、吸尘。
5.3如甲方在中间层实干后,先进行了设备的安装调试,造成地面形成新的缺陷,应用批刮料找平、打磨,并吸尘、清洁。
5.4面层喷涂后,如存在气泡现象应用消泡滚筒,在地坪上来回滚动,最后让其自行流平即可。
6.施工注意事项6.1施工现场的环境温度应高于5℃,相对湿度小于85%时方能施工。
6.2施工者应做好施工部位、时间、温度、相对湿度、地坪表面处理、材料实际等记录,以备查考。
6.3涂料施工后,应立即清洗有关设备和工具。
7.安全技术要求7.1施工场地四周应拉好警戒带和挂好警告牌。
7.2施工场地四周10米内严禁明火作业,严禁吸烟。
7.3使用高压无气喷涂泵应结妥地线。
7.4涂料和稀释剂应放在通风良好的库房内。
7.5工作时注意做好个人防护。
7.6电动工具的使用须有专人负责,做完离场前需切断电源。
8.使用和保养8.1当该涂料施工完毕后,在保养期内切勿使用,并须加强通风设备及防火措施。
8.2地坪使用,生产人员不准穿有铁钉的皮鞋在上面行走。
8.3一切工作器具都须有固定专用车架安放,严禁带有锐角的金属零件等物件碰撞地面,造成地面涂料损坏。
8.4车间内安装设备等重大物件须用起重机械时,在接触地面的支撑点应有厚橡皮等软件材料垫妥,严禁用铁管等金属在地面上接拖设备。
8.5车间内进行电焊等高温作业时,在电焊火花飞溅到的地方应用石棉布等耐火材料铺垫好,以防烧坏涂料。
8.6一旦地坪有损坏,及时使用涂料修补,以免油污通过损坏处渗透到水泥里,造成大面积涂料脱落。
8.7车间内大面积清洗地面时,不要用强化学溶剂(甲苯、香蕉水等)一般使用洗涤剂、肥皂液、清水等,用清洗机进行,在没有清洗机的情况下,可用锯木粉撒上后再清扫干净。
8.8冬季施工,环境温度低于5℃,可采用冬用型无溶剂环氧工业地坪涂料。
