篦冷机的工作原理

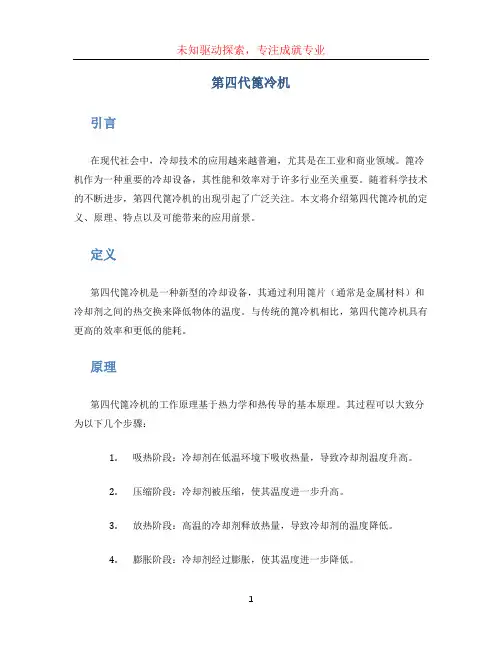

第四代篦冷机
第四代篦冷机引言在现代社会中，冷却技术的应用越来越普遍，尤其是在工业和商业领域。
篦冷机作为一种重要的冷却设备，其性能和效率对于许多行业至关重要。
随着科学技术的不断进步，第四代篦冷机的出现引起了广泛关注。
本文将介绍第四代篦冷机的定义、原理、特点以及可能带来的应用前景。
定义第四代篦冷机是一种新型的冷却设备，其通过利用篦片（通常是金属材料）和冷却剂之间的热交换来降低物体的温度。
与传统的篦冷机相比，第四代篦冷机具有更高的效率和更低的能耗。
原理第四代篦冷机的工作原理基于热力学和热传导的基本原理。
其过程可以大致分为以下几个步骤：1.吸热阶段：冷却剂在低温环境下吸收热量，导致冷却剂温度升高。
2.压缩阶段：冷却剂被压缩，使其温度进一步升高。
3.放热阶段：高温的冷却剂释放热量，导致冷却剂的温度降低。
4.膨胀阶段：冷却剂经过膨胀，使其温度进一步降低。
通过以上循环过程，第四代篦冷机能够不断降低被冷却物体的温度。
特点第四代篦冷机相较于传统篦冷机具有以下几个特点：1.高效率：第四代篦冷机利用了更先进的技术和材料，使得能量的转化效率更高，能够更有效地降低物体的温度。
2.低能耗：相比于传统篦冷机，第四代篦冷机在相同冷却效果下能耗更低，从而节省能源。
3.可调节性：第四代篦冷机的参数可以根据需要进行调节，根据不同的工况和环境要求来优化冷却效果。
4.可靠性：第四代篦冷机采用了更可靠的材料和结构设计，使得其更耐用且寿命更长。
5.环保友好：第四代篦冷机在设计和生产过程中注重环保，减少对环境的污染和资源的浪费。
应用前景由于第四代篦冷机具有以上所述的特点，它在许多领域都有广泛的应用前景。
以下是一些可能的应用领域：1.工业制冷：第四代篦冷机可用于工业领域的冷却设备，如制冷机、冷水机组等。
其高效率和低能耗的特点使得工业生产更加经济高效。
2.商业制冷：篦冷机被广泛应用于商业建筑、超市和电子设备等领域。
第四代篦冷机的特点使得商业冷藏设备更加高效可靠且节能。
水泥篦冷机工作原理是
水泥篦冷机工作原理是 CKBOOD was revised in the early morning of December 17, 2020.
篦冷机
篦冷机工作原理是：高温熟料和空气的充分热交换，以达到高效冷却熟料和热回收的效果。
二、冷却机主要完成的任务：
1.尽可能多的把熟料中的显热（1200～1500KJ/Kg熟料）回收进烧成系统，加热
二、三次空气，提高二、三次风温，尽可能的将烧成系统的燃料消耗降至最低。
2.选择适当的熟料冷却速度，以提高熟料质量和易磨性，由窑口卸出的熟料（温度1300～1400℃）进入冷却机后，吹以冷风（等于环境温度），熟料受到急冷，熟料中的液相来不及完成结晶，一部分呈玻璃相，另一部分即使结晶也比普通冷却速度得到的晶粒更细，这种熟料可以制成标号更高的水泥。
3.最后将熟料冷却到尽可能低的温度，以满足熟料输送、贮存和水泥粉磨的要求。
贮存时要降温；提高易磨性；有利于安定性；有利于维护均衡生产；质量控制的需要。
“薄料快烧”是回转窑实现优质高产的重要操作手段。
窑速的调节必须满足窑内物料的停留时间和合适的负荷率，而保持窑负荷率稳定，窑速要与喂料同步。
同时要避免几个误区：1.窑尾至分解炉间的区域温度偏高，结皮严重，认为是分解炉加燃料多引起的。
在操作上减分解炉燃料，增加窑用燃料。
2.烧成温度低熟料欠烧总认为是窑用燃料少造成的。
窑的燃料能力已到极限，再加煤，造成窑头温度进一步降低，窑尾温度则升高。
造成结皮、长厚窑皮甚至结圈。

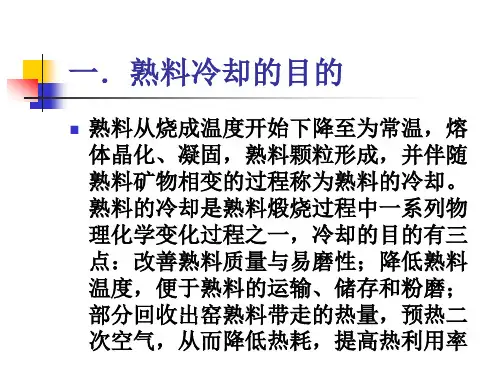

蓖式冷却机、原理、操作、维修
二．基本构造
篦冷机由上壳体、下壳体、篦床、篦床 液压传动装置、篦床支承装置、熟料破 碎机、自动润滑装置、电动弧形阀及冷 却风机组等组成。
三．工作原理
热熟料从窑口卸落到篦床上，在往复推 动的篦板推送下，沿篦床全长分布开， 形成一定厚度的料床，冷却风从料床下 方向上吹入料层内，渗透扩散，对热熟 料进行冷却。冷却熟料后的冷却风成为 热风，热端高温热风作为燃烧空气入窑 及分解炉，部分热风还可供烘干之用， 热风利用可达到热回收，从而降低系统 热耗的目的；多余的热风将经过电收尘
而损坏 检查破碎机锤头磨损情况、衬板和反击板磨损、皮带
状态及张紧。 检查托轮及导轨的接触、磨损情况 检查隔墙板密封，保持最佳密封效果 检查传动轴密封及耐火材料
八.篦冷机常见故障及处理
篦板固定螺栓松动或掉 紧固或更换；
熟料冷却效果不好
调整操作；
堆雪人
调整操作 、清理。
注意事项 篦床启动时，篦速应设在最低值； 停机时篦床上熟料应尽量送干净； 要防止正压冒料淡伤 ； 风机（冷却机）运转时，篦（上）下窒
人孔门不允许打开； 看火时要戴面罩和防护镜。
六. 运转中的检查
通过观察孔检查篦床上的物料分布是否均匀及 红河现象来判断用风量的比例大小；
在各部听听有无异音，从各空气室观察孔观察 各室的漏料粒径情况，判断篦板的磨损、烧损 及脱落情况；
四.操作方法
控制恒定的风量：当料层厚度变化及颗 粒组成变化时，料层阻力发生波动。当 料层阻力变大时，冷却风机阻力增加， 进入空气量则减少，为了保持恒定的风 量，将增大风机风门的开度。反之，减 小风机风门的开度。
控制稳定的窑头负压：调节窑头排风机 排风量来实现。
五.开停机顺序及注意事项
篦式冷却机
篦式冷却机一.篦冷机的功能:1.冷却熟料;2.输送熟料.高温熟料从窑口下到篦冷机,经过冷却,熟料温度从1400℃降到100℃,同时熟料被运输并破碎.二.篦冷机的工作原理:篦式冷却机钢壳体的内部装有由固定篦板和活动篦板相间排列的篦床，篦床的安装形式可以是水平推动、倾斜推动、倾斜水平组合式推动和阶梯式几种。
篦板向上斜倾，使篦床呈锯齿状。
在篦板上有许多长孔或圆孔，熟料由回转窑进入冷却机，在卸落的过程中，就被由篦孔下部及篦板缝隙向上运动的空气直吹急冷，在传动装置的作用下，活动篦板沿固定篦板的表面作往复运动，对熟料层不断进行耙拨，使熟料由高温区向出口端运动。
在高温区，冷却空气与热熟料有最大的温差，因而在该区同样进行淬冷。
三、构造与主要零部件1.篦床部分篦床的固定篦板装在固定横梁上，固定横梁安放在壳体支柱上的承重纵梁上，活动篦板装在活动横梁上，活动横梁座落在活动框架上，在活动框架的底面通过螺栓固定有倾斜导轨，它支承在托轮槽内，当活动框架移动时，倾斜导轨沿托轮槽的表面作相对移动，使活动框架作往复运动。
托轮装在托轮轴上，通过托轮轴承支承在冷却机壳体上。
2.传动部分传动部分它由一根可变速的直流电动机组、减速器、大小链轮及主动轴组成。
在主动轴的一端装有偏心连杆，它带动从动轴回转。
由于从动轴固装在活动框架上，从而使活动框架作倾斜向上的运动，使活动篦板沿固定篦板的表面作斜上方的往复运动。
为了适应回转窑产量的波动，通过改变电动机的转速来改变活动篦床的冲程次数。
往复运动的从动轴穿过机壳，它通过滑板式密封装置进行密封。
3.机壳机壳由钢板制成，在壳体内壁的篦床上方位置镶砌一层轻质绝热材料和一层耐火砖，以防热量散失。
机壳的顶部，热端呈圆拱形，以防耐火砖掉落，中间部位用耐火混凝土吊顶，后部采用双层钢板，中间镶硅酸铝纤维。
在机壳热端的侧上方设有三次风出口，在熟料出口端一侧设有废气出口。
在机壳下部的各室及熟料入口端还设有测温孔、测压孔。

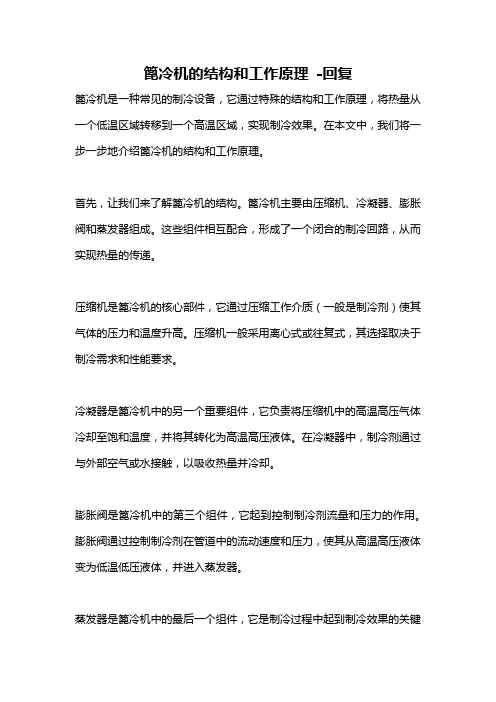

篦冷机的结构和工作原理 -回复
篦冷机的结构和工作原理-回复篦冷机是一种常见的制冷设备，它通过特殊的结构和工作原理，将热量从一个低温区域转移到一个高温区域，实现制冷效果。
在本文中，我们将一步一步地介绍篦冷机的结构和工作原理。
首先，让我们来了解篦冷机的结构。
篦冷机主要由压缩机、冷凝器、膨胀阀和蒸发器组成。
这些组件相互配合，形成了一个闭合的制冷回路，从而实现热量的传递。
压缩机是篦冷机的核心部件，它通过压缩工作介质（一般是制冷剂）使其气体的压力和温度升高。
压缩机一般采用离心式或往复式，其选择取决于制冷需求和性能要求。
冷凝器是篦冷机中的另一个重要组件，它负责将压缩机中的高温高压气体冷却至饱和温度，并将其转化为高温高压液体。
在冷凝器中，制冷剂通过与外部空气或水接触，以吸收热量并冷却。
膨胀阀是篦冷机中的第三个组件，它起到控制制冷剂流量和压力的作用。
膨胀阀通过控制制冷剂在管道中的流动速度和压力，使其从高温高压液体变为低温低压液体，并进入蒸发器。
蒸发器是篦冷机中的最后一个组件，它是制冷过程中起到制冷效果的关键部分。
蒸发器通常是一个由许多小管组成的换热器，这些管子通常被称为篦条，因此这种制冷设备被称为篦冷机。
在蒸发器中，低温低压液体制冷剂吸收外界热量，在低温条件下蒸发成气体。
篦冷机的工作原理是基于制冷循环原理的。
首先，制冷剂被压缩机压缩，形成高温高压气体。
然后，高温高压气体通过冷凝器散发热量，冷却而成为高温高压液体。
接下来，高温高压液体通过膨胀阀流入蒸发器。
在蒸发器中，制冷剂吸收外界热量，蒸发成低温低压气体。
最后，低温低压气体再次被压缩机吸入，循环再次开始。
总结起来，篦冷机是一种采用制冷循环技术实现制冷效果的制冷设备。
其结构由压缩机、冷凝器、膨胀阀和蒸发器组成，通过将热量从低温区域转移到高温区域，实现制冷效果。
篦冷机的工作原理是基于制冷循环原理的，通过压缩、冷却、膨胀和蒸发等过程，实现能量的传递和转换。
第四代篦冷机工作原理
第四代篦冷机工作原理
第四代篦冷机是一种热工冷却设备，主要用于制冷和空调系统。
它的工作原理基于热力学循环和磁场效应。
首先，篦冷机由两个磁性材料制成的篦冷材料组成。
这两种材料之间有一个绝缘层隔开，形成了称为热桥的设备。
一种是磁性材料A，它在磁场下磁化，释放热量；另一种是磁性材料B，它在磁场下脱磁，吸收热量。
当篦冷机开始工作时，磁场会对篦冷材料A进行磁化。
在磁
场中，篦冷材料A对外界散热，将热量从冷源（例如空气或水）吸收。
同时，篦冷材料B处于脱磁状态。
然后，磁场被翻转，使得篦冷材料B被磁化。
篦冷材料B吸
收热量，将其从热源（如空气或水）吸收，同时篦冷材料A
处于脱磁状态。
这样循环进行，篦冷材料A和篦冷材料B交替工作，不断吸
收和释放热量。
通过这个循环过程，使得冷源的温度降低，实现制冷或空调效果。
值得注意的是，第四代篦冷机工作原理基于磁性材料的磁化和脱磁的特性。
而且，这种篦冷机具有高效率、低噪音、可靠性高等优点，因此被广泛应用于各种制冷和空调系统中。
篦冷机工作原理及操作要领ppt课件
16
一、结构特点及工作原理
破碎辊结构形式
17
一、结构特点及工作原理
冷却风机群：冷却风机共有19台，一段有13台，二段4台，
破碎机有2台风机，起着冷却和密封风机。前期风机全部选用变频 调节，考虑信号干扰问题，自达州二期起后期项目大部分风机改 采用挡板调节，现平凉二期篦冷机冷却为例，风量及风压配置介 绍如下：
Cooling fan 冷却风机
Fan A HEM Fan B HEM Fan C HEM Fan 1 Fan 2 Fan 3 Fan 4
Fan 5 Fan 6 Fan 7 F1a8n 8 CSA
Air volume (Am³/ h)
风量
25900 25900 24600 17800 15700 24600 23300
3660mm
Speed of crushing rollers
轴转速:
4min-1
Motor power of planetary gear
电机功率
7.5kW
Air volume for cooling air fan of
crushing roller cooling:
冷却风机风量：
15000Am³/ h
5
一、结构特点及工作原理
主要构成：克劳迪斯·彼得斯ETA篦冷机主要由上下壳体、篦床模块组、
液压驱动、破碎机、冷却风机群、空气炮组、推“雪人”装置及楼梯、平台等 组成。
上下壳体属国
内分交件，根据 CP公司供图，海 创装备公司制作， 最后现场组装而 成，设备总重约 160t；
6
一、结构特点及工作原理 模块化设计
79.1
110
SCH416R第四代篦冷机工作原理及调整
SCH416R第四代篦冷机工作原理及调整SCH416R第四代篦冷机工作原理及调整一基本结构和工作原理SCH416R第四代S篦冷机主要由上壳体、下壳体、阶梯模块、M306模块、M310模块、推雪人装置、辊式熟料破碎机、液压传动系统、干油润滑系统及冷却风机组等组成。
高温熟料从窑口卸落到阶梯篦床上，首先由阶梯篦床的高压风机对物料急冷，然后在风和重力的作用下滑落到标准模块上，并在往复扫摆的刮板推送下，沿篦床均匀分部开，形成一定厚度的料层，篦床上的物料在篦冷机刮板推送下缓慢向出料口移动。
在篦冷机卸料端装有辊式熟料破碎机，细小的熟料（20mm以下）通过辊缝直接落入熟料输送机上运走，大块熟料则被破碎后进入熟料输送机运送至熟料库中。
每一排模块下部构成一个风室，并由一台风机提供冷却风，冷却风经篦板吹入料层，对熟料进行充分冷却。
冷却熟料后的高温热风燃烧空气入窑及分解炉（预分解窑系统），其余部分热风可作用余热发电和煤磨烘干，低温段的热风将经过收尘处理后排入大气。
篦冷机由液压传动系统驱动，每一排模块由一台油泵驱动，各排模块刮板速度可单独调节。
篦冷机采用单线式干油集中润滑系统。
该系统可以确保每个润滑点都得到充分润滑，并及时反馈润滑系统故障。
二操作规程(一)运行前的准备工作1.初次投料前的准备新设备初次投料前，需要在整个篦床上铺满直径20mm左右的圆形鹅卵石，厚度与刮板表面平齐。
另外需要在阶梯模块和第一段标准模块再铺300mm厚鹅卵石或冷熟料其目的是：a.刮板下方的鹅卵石会一直停留在原地，有利于篦床布风，对冷却效果有帮助；b.刮板上方的鹅卵石可以防止大块高温熟料对篦床的冲击。
2.再次投料前的准备2.1运行前的检查a. 篦床上的异物是否清理干净b. 链幕是否完整c. 破碎机进口是否清理干净d. 观察玻璃是否完好e. 篦室照明是否完好f 液压油位是否到规定位置g. 润滑油是否足够h. 冷却水是否正常i. 推雪人装置是否退回到初始位置2.2每次投料前的准备工作每次停篦冷机尽量不要将篦床上的物料刮光，否则再次开机必须在阶梯篦板和第一段标准模块上人工堆积300mm厚冷熟料保护篦板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
销，压块就与推料棒分开，更换十分方便。
A
12
• 推料棒
A
13
三、第四代篦冷机技术特点
2、主要技术特点：
➢ 通体模块化结构设计，灵活适应任何规模的窑系统； ➢ 由于篦床结构布置完全水平，设备整体高度比较低； ➢ 采用篦床中段辊式破碎机布置； ➢ 由于没有篦床漏料，因此不需要篦床下漏料输送设备； ➢ 可实现篦床宽度方向的布料调整和优化，使所有熟料得到均匀有效的
A
8
一 步进式
物料输送原理：
CP公司ETA篦冷机熟料输送采用楼面行走原理。篦床由若干条平行 的熟料输送列向单元组合而成，平行布置，由液压系统驱动。各列向 单元根据“walking-floor”原理进行移动，每列单元移动速度和行程可 根据工艺需要进行调节。篦冷机篦床动作一个循环分4步：第1步各列 液压缸同时向前推动篦床移动，第2步1、4列篦床后退，第3步2、5列 篦床后退，最后3、6列篦床后退，然后进入下个循序。
第二代“厚料层篦冷机”，料层厚度：400-500mm，单位面积负荷 35t/m2.d，为与NSP窑产量相适应，篦冷机由第一代发展到了第二代，结构 上取消进料口的导料装置，窑和篦冷机的中心线根据卸料偏心和物料粒度 离析进行了偏离，篦板高度增加到136mm，将篦板支承在横梁上，篦板下风 室隔板焊在固定篦板支承梁上，大大加强了风室间的密封，可以调节各风 室的风量和风压，提高了熟料冷却效率。
回转窑冷却带截下来成为单筒冷却机，结构上类似于回转窑,
工作原理是通过逆流传热，以及通过内部扬料板等装置使物
料布满整个筒体横截面对流换热。
多筒冷却机：约30年后，开发出了多筒冷却机，配置用于SP
窑，一般有9-10个的冷却筒配置在窑筒体周围，每个冷却筒
通过弯管与窑筒体相连接，并通过两个支架支承在窑筒体延
• 第四代篦冷机输送熟料是由篦床上的推料棒来完成的 。推料棒横向布置，沿纵向每隔 300mm安装一件，即 隔一件是活动推料棒，隔一件是固定推料棒，活动推
料棒往复运动推动熟料向尾部运动，推向出料口。推 料棒的横断面是不等边三角形，底边 125mm，高 55mm ，材质耐热铸钢。推料棒底平面与篦床上的篦板上平 面有 50mm的间距， 50mm的间距空间布满冷熟料，这 些冷熟料不仅能防止落下的熟料对篦板的冲击，又能
A
1
介绍内容
1 篦式冷却机发展及主要功能
2 第四代篦冷机的分类
3 第四代篦冷机技术特点 4 第四代篦冷机结构及工作原理
A
2
一、冷却机主要功能及发展
（一）熟料冷却机的主要功能：
★ 提供适当的熟料冷却速度，以提高水泥质量和熟料的易磨性。
熟料受到急冷后，熟料来不及完成结晶，一部分呈玻璃相，另 一部分即使结晶也比普通的冷却速度得到的晶粒更细，这种熟 料可制成更高标号的水泥；同时由于熟料急冷后颗粒中会产生 热应力和裂纹，更容易粉磨。
★ 尽可能提高二次风和三次风温度，作为燃烧空气，降低烧成系
统燃料消耗。
★ 将余热风加热，用于余热发电和煤磨烘干。 ★ 最后把熟料加以破碎并冷却到尽可能低的温度，以满足熟料输
送、贮存和水泥粉磨的要求。
A
3
一、冷却机主要功能及发展
（二）冷却机的发展：
单筒冷却机：1890年世界上出现第一冷却机-单筒冷却机，把
A
6
一、冷却机主要功能及发展
篦板和篦床结构是篦冷机最重要的部件， 它决定了篦床的料层厚度，也就决定了篦床 单位面积产量，同时它决定了供风系统和热 回收效率，一、二、三、四代篦冷机产品主 要表现在篦板和篦床的结构的改进。
A
7
二、第四代篦冷机的分类
• 按熟料输送方式，分为步进式和推料棒 二种。
• 按支撑方式，分为辊轮式、四连杆机构 式、线性轴承式展
篦式冷却机发展：
第三代“空气梁高效篦冷机”：料层厚度：600-800mm， 单位面积负荷44t/m2.d，采用高阻力篦板，进料口篦板已改 为固定阶梯篦板，因为篦板阻力较高，有利于熟料层均匀 透过冷却空气，提高冷却效率，篦床横梁改用空气梁通风 ，冷却效率进一步提高。
第四代冷却机：料层厚度：800-1000mm，单位面积负荷 44t/m2.d，随着对热效率和低维护成本要求的提高，在第 三代篦冷机的基础上研发出了CP的η冷却机和Polysius多 轨道梁冷却机为代表的第四代篦冷机。
A
9
红色箭头为液压缸运行方向，当6列篦床同时向前运动时 ，熟料以速度V向前运动，只受到两侧墙板的阻力FR
A
10
当其中一列向后运动时，由于熟料受到进料口熟料压力及本身 的重力和与它相邻的列单元的向前的推力，熟料向后运动的速 度只有向前速度的20%， 即：V熟料前进=80%篦床速度
A
11
二 推料棒
冷却； ➢ 热效率比较高； ➢ 输送效率比较高； ➢ 低磨损，易维护； ➢ 冷却机模块在生产车间内预先组装，最大限度地减少安装和调试时间
A
14
四、结构特点及工作原理-CP
篦冷机内部分区及功能实现：
➢ 窑下料区：从窑掉下的高温熟料落到这个区域 ➢ 热回收区：从这个区域出来的冷却风将送入窑、预热器 ➢ 余热回收区（WHR区）：从这个区域出来的冷却风用于发电 ➢ 后续冷却区：从这个区域出来的冷却风就是废气
长段上，工作原理与单筒冷却机基本相同。
篦式冷却机：随着分解炉的开发使用，使NSP窑比SP窑的产
量提高了一倍，因多筒冷却机不能抽取三次风供分解炉用燃
烧空气，而逐渐被淘汰，从而在1940年以后开发出了篦式冷
却机。
A
4
一、冷却机主要功能及发展
篦式冷却机发展：
第一代“薄料层篦冷机”，料层厚度：180-185mm;单位面积负荷小于 20t/m2.d；篦冷机中心线与回转窑中心线一致，需安装导料装置，容易烧 损和磨损，达不到均匀布料的作用；篦板厚度55-60mm，间隙3-5mm,磨损严 重、漏料严重；活动篦板行程100mm，篦板支承在纵梁上，每个篦床有许多 活动纵梁，无法分隔风室，密封较差，冷却风机压力很低，一般一室在 6000Pa左右，二室在5000 Pa左右，导致产量非常低。
