电力变压器监造规范试行定稿版
电力变压器驻厂监造工作
电力变压器驻厂监造工作
浅谈电力变压器的驻厂监造工作摘要: 监造对于加强电力变压器设备制造管理与控制，促进供应商严格执行产品技术标准，提高产品质量水平，为用户提供优质产品十分重要。
文中根据作者监造实践从电力变压器监造依据、技术标准及见证方式、驻厂监造的过程、资料收集及监造成果资料的提交等方面介绍了电力变压器的驻厂监造工作。
关键词: 电力变压器驻厂监造过程体会
为了加强电力变压器设备制造管理与控制，促进供应商严格执行产品技术标准，提高产品质量水平，为用户提供优质产品，用户特选派专业监造队伍对电力设备进行驻厂监造。
本人根据监造的实践工作，谈谈电力变压器的驻厂监造工作。
一、电力变压器监造依据、技术标准及见证方式
1、监造依据及技术标准有很多，主要有：
1.1 用户与供应商的采购合同及技术协议
1.2 国家、国际、电力行业的标准、规范：
dl/t 586-2008《电力设备监造技术导则》；gb/t26429-2010《设备工程监理规范》；gb1094《电力变压器》；gb/t6451《三相油浸式电力变压器技术参数和要求》；gb311.1《高电压输变电设备的绝缘配合》；gb/t16434《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》；gb/t15164《油浸式电力变压器负载导则》；gb4109《高压套管技术条件》；gb2536《变压器油》；gb7449《电力变压器和电抗器的雷电冲击和操作冲击试验导则》；gb10237《电力。
变压器制造过程监造
变压器制造过程监造作业指导书2011-08-03阿拉善电业局修试管理处一、变压器制造过程监造的基本概述（一）监造的目的严格把好质量关、控制进度节点，努力消灭常见性、多发性、重复性质量问题，提供优质产品按期出厂，确保电力工程建设项目顺利实施。
（二）监造依据和方式1、监造依据（1）设备采购合同：项目单位与制造单位签订的设备供货合同（含技术协议等附件）。
（2）标准：与该设备相关的国际、国家、行业、国家电网公司标准、内蒙古电网标准以及制造单位企业标准。
（3）技术文件：监造大纲、监造实施细则和该设备的技术文件。
（4）法律：国家和行业的有关设备监造的法律、法规、规定。
2、监造方式监造方式一般采用现场见证（W点）、文件见证（R点），以及监造单位专门停工见证（H点）。
（1）现场见证（W点）：尤其是复杂的关键工序，测试、试验项目应有监造人员在场见证。
制造单位应提前通知监造单位（具体时间见双方协议），如监造人员不能按期参加，W点可自动转为R点。
（2）文件见证（R点）：是指需要进行文件见证的质量管理点，由监造人员查阅制造单位的技术文件、试验记录、试验报告、包装储运规定和配套件等合格证明等，可以不在现场见证。
（3）停工待检（H点）：是指重要工序、关键的试验验收点，制造单位必须提前通知，等待监造人员或项目单位代表在场时进行见证。
3、监造的责任和义务（1）监造的责任：设备的制造质量由制造单位全面负责，监造过程不代替项目单位对设备的质量最终验收，监造单位对监造设备的制造质量承担监造责任。
（2）监造的义务：1）监造协议书中的知情权必须明确。
制造厂应尽力提供监造所需的技术资料，对于制造厂的技术保密原则下不宜公开的内容应该在双方订立合同前就协商一致。
2）监造方必须认真履行的义务：监造人员必须保守供方提前声明的业务和技术秘密，否则应承担相应的法律责任。
二、变压器制造过程监造的质量控制要求变压器制造过程监造的具体内容和要点，一般可根据变压器的电压等级、结构特点和制造工艺情况等编制设备监造实施细则执行。
变压器、电抗器监造实施细则
xxx工程变压器、电抗器制造监造实施细则xxx公司二〇〇九年五月批准：编写：目次1.总则 (1)2.监造依据 (1)3.变压器、电抗器监造流程及检验见证点的设臵 (4)监造工作地点：R点于厂家项目经理办公室和质量控制办公室审查，W点于厂家各加工车间，H点于厂家试组装场地，P点于厂家各相关加工车间。
(5)4.各检查见证点的内容、方法 (5)4.1质量保证相关文件的见证检查 (6)4.2 生产设备、检测设备与条件的见证与监督检查 (8)4.3 铁芯检验与质量监督 (8)4.4 绕线检验与质量监督 (12)4.5 线圈预装质量监督检查 (10)4.6 器身装配质量监督检查 (10)4.7 器身气相干燥质量监督检查 (11)4.8 器身整理质量监督检查 (11)4.9 总装质量监督检查 (11)4.10 真空注油质量监督检查 (12)4.11 出厂电试 (12)4.12 产品发运 (13)5.监造工作记录、监造报告制度 (13)4）遇重大事故，编写《设备监造急报》（附表6-3）当日由设备监造单位负责人直接上报业主。
(13)6.1监造资料 (14)6.2出厂见证单及产品制造监理证明 (14)6.3监造总结的编写 (14)6.4合同档案制度 (15)7.其他 (15)附录A(规范性附录) (16)注：以下所有表格为参照使用表格，具体检查使用时，推荐但不仅限于其中的检查项目。
(16)附表1 (16)附表2 (18)附表3 (19)监造工作联络单 (19)附表4 (20)附表5 (21)监造总结模板 (27)苏丹东格拉—瓦地哈里法输变电工程变压器、电抗器制造监造实施细则1.总则为了保证xxx工程变压器、电抗器的制造质量，规范设备监造工作的进行，为设备监造提供指导，特制定本细则。
本细则依据《xxx工程变压器、电抗器制造监造大纲》编制，只适用于该工程变压器、电抗器在制造过程中的产品质量和制造工艺监督工作。
2.监造依据2.1xxx工程变压器、电抗器监理合同；《监理大纲》。
电力变压器试验规章制度
电力变压器试验规章制度第一章总则第一条为了保障电力变压器的安全运行，提高变压器的可靠性和效率，制定本规章制度。
第二条本规章制度适用于各种额定电压等级的电力变压器的试验，涉及电力变压器的检验、试验、保养等工作。
第三条电力变压器试验包括出厂试验和现场试验，各种试验均应按照国家标准和相关规定进行。
第四条电力变压器试验应由专业人员进行操作，确保试验的准确性和安全性。
第五条电力变压器试验应根据具体情况制定试验计划和试验方案，确保试验的顺利进行。
第六条电力变压器试验结果应详细记录，并及时报告上级部门和相关人员。
第二章电力变压器出厂试验第七条电力变压器出厂试验应按照国家标准和相关规定进行，包括：绝缘电阻试验、耐压试验、空载试验、负载试验、短路试验等。
第八条绝缘电阻试验应在恰当的环境条件下进行，确保试验结果的准确性。
第九条耐压试验应在标准电压下进行，试验时间应符合相关规定。
第十条空载试验应根据变压器的额定参数进行，记录变压器的各项参数并做出相应的评价。
第十一条负载试验应根据实际负载情况进行，观察变压器的运行状态并记录相关数据。
第十二条短路试验应在规定条件下进行，检测变压器的耐受能力并记录试验结果。
第十三条电力变压器出厂试验合格后方可出厂运输和安装。
第三章电力变压器现场试验第十四条电力变压器安装完毕后，应进行现场试验，包括：绝缘电阻试验、耐压试验、空载试验、负载试验等。
第十五条现场试验的内容和方法应参照国家标准和相关规定进行，确保试验的准确性和安全性。
第十六条现场试验应由专业人员操作，确保试验的顺利进行。
第十七条测试数据应详细记录，并定期进行数据分析和评估，发现问题及时处理。
第十八条现场试验结果应报告上级部门和相关人员，根据试验结果做出相应决策。
第四章电力变压器保养第十九条电力变压器的保养工作应定期进行，包括：清洁、润滑、绝缘检测等。
第二十条清洁工作应注意变压器的外部和内部，保持变压器的清洁度。
第二十一条润滑工作应根据变压器的具体情况进行，确保变压器的运行顺畅。

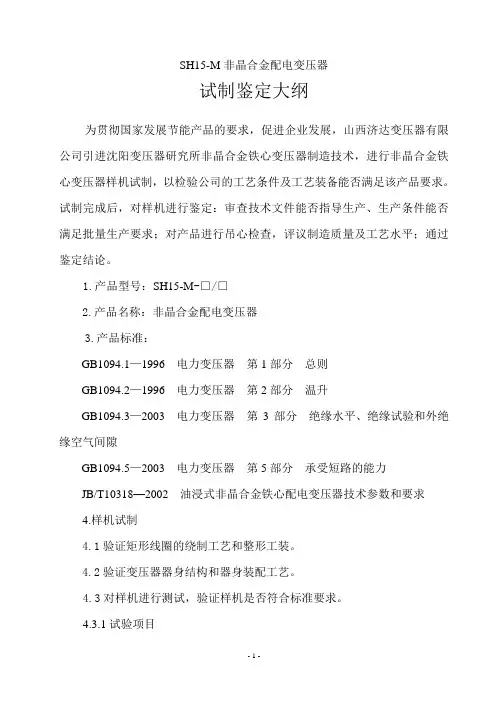

试制鉴定大纲
SH15-M非晶合金配电变压器试制鉴定大纲为贯彻国家发展节能产品的要求，促进企业发展，山西济达变压器有限公司引进沈阳变压器研究所非晶合金铁心变压器制造技术，进行非晶合金铁心变压器样机试制，以检验公司的工艺条件及工艺装备能否满足该产品要求。
试制完成后，对样机进行鉴定：审查技术文件能否指导生产、生产条件能否满足批量生产要求；对产品进行吊心检查，评议制造质量及工艺水平；通过鉴定结论。
1.产品型号：SH15-M-□/□2.产品名称：非晶合金配电变压器3.产品标准：GB1094.1—1996 电力变压器第1部分总则GB1094.2—1996 电力变压器第2部分温升GB1094.3—2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB1094.5—2003 电力变压器第5部分承受短路的能力JB/T10318—2002 油浸式非晶合金铁心配电变压器技术参数和要求4.样机试制4.1验证矩形线圈的绕制工艺和整形工装。
4.2验证变压器器身结构和器身装配工艺。
4.3对样机进行测试，验证样机是否符合标准要求。
4.3.1试验项目例行试验a. 直流电阻不平衡率测量；b. 电压比测量及联结组标号检定；c. 短路阻抗和负载损耗测量；d. 空载电流和空载损耗测量；e. 绕组对地绝缘电阻测量；f. 感应耐压试验；g. 感应耐压后重复空载试验；h. 外施工频耐压试验；i. 绝缘油试验；j. 密封试验。
型式试验a. 温升试验b. 油箱机械强度试验；c. 雷电冲击耐压试验。
特殊试验；a. 声级水平测定；b. 短路承受能力试验；c. 变压器零序阻抗测量；d. 空载电流谐波测量。
5.样机鉴定5.1审查企业提供的技术文件是否完整、齐全，能否指导生产。
5.2对样机进行抽试，审查试验报告，测试方法是否正确、试验数据是否有效。
5.3对样机进行吊心检查，评议制造质量及工艺水平。
5.4考察生产场所、试验条件、生产设备、工艺装备能否满足批量生产需要。
电力变压器试验规范标准详样本
电力变压器实验记录编号：实验单位：实验人：审核：电力变压器、消弧线圈和油浸电抗器实验规程第1条电力变压器、消弧线圈和油浸式电抗器实验项目如下：一、测量线圈连同套管一起直流电阻；二、检查所有分接头变压比；三、检查三相变压器结线组别和单相变压器引出线极性；四、测量线圈连同套管一起绝缘电阻和吸取比；五、测量线圈连同套管一起介质损失角正切值ｔｇδ；六、测量线圈连同套管一起直流泄漏电流；七、线圈连同套管一起交流耐压实验；八、测量穿芯螺栓(可接触到)、轭铁夹件、绑扎钢带对铁轭、铁芯、油箱及线圈压环绝缘电阻(不作器身检查设备不进行)；九、非纯瓷套管实验；十、油箱中绝缘油实验；十一、有载调压切换装置检查和实验；十二、额定电压下冲击合闸实验；十三、检查相位。
注：(1)1250千伏安如下变压器实验项目，按本条中一、二、三、四、七、八、十、十三项进行；(2)干式变压器实验项目，按本条中一、二、三、四、七、八、十三项进行；(3)油浸式电抗器实验项目，按本条中一、四、五、六、七、八、九、十项进行；(4)消弧线圈实验项目，按本条中一、四、五、七、八、十项进行；(5)除以上项目外，尚应在交接时提交变压器空载电流、空载损耗、短路阻抗(%) 和短路损耗出厂实验记录。
第2条测量线圈连同套管一起直流电阻。
一、测量应在各分接头所有位置上进行；二、1600千伏安以上变压器，各相线圈直流电阻，互相间差别均应不不不大于三相平均值2%；无中点性引出时线间差别应不不不大于三相平均值1%；三、1600千伏安及如下变压器相间差别应不不不大于三相平均值4%，线间差别应不不不大于三相平均值2%；四、三相变压器直流电阻，由于构造等因素超过相应原则规定期，可与产品出三厂实测数值比较，相应变化也应不不不大于2%。
第3条检查所有分接头变压比。
变压比与制造厂铭牌数据相比，应无明显差别，且应符合变压比规律。
第4条检查三相变压器结线组别和单相变压器引出线极性。
必要与变压器标志(铭牌及顶盖上符号)相符。
电力变压器试验标准与操作规程
变压器试验标准与操作规程1．设备最高电压、变压器绕组的额定耐受电压KV2．标志缩写含义SI：Switching impulse,操作冲击耐受电压；LI：Lighning impulse,雷电全波冲击耐受电压；LIC：Chopped Lighting impulse,雷电截波冲击耐受电压；ACLD：Long duration AC,长时AC，局部放电；（Partial discharge）；ACSD：Short duration AC,短时AC，感应耐压；AC：Separate source AC,外施AC，工频耐压；h.v.：Height Voltage 高压；l.v.：Low Voltage 低压；m.v.：Middle Voltage 中压；AC：Alternating current 交流电；U m：Highest Voltage for eguipment 设备最高电压。
3．直流电阻不平衡率4．变压器油箱密封试验标准5．变压器油箱机械强度试验标准6．绝缘试验变压器绝缘电阻限值参数值单位：MΩ①绝缘试验是反映变压器绝缘结构和绝缘材料是否存在缺陷，绝缘缺陷按其分布特点可分集中性缺陷和分布性缺陷。
其中集中性缺陷是指绝缘中局部性能不良，例如绕组局部受潮。
绕组局部表面绝缘纸损坏或老化等，它又分为贯穿性缺陷和非贯穿性缺陷；而分布性缺陷是指绝缘整体性能下降，例如变压器整体受潮，老化等。
②为了能反映出绝缘缺陷，必须需要用不同的试验手段，按试验过程是否对绝缘产生破坏性作用可分为非破坏性试验和破坏性试。
在较低电压（低于或接近额定电压）下进行的绝缘试验称为非破坏性试验。
主要指绝缘电阻、泄漏电流和介损等试验项目。
由于这类试验称为破坏性试验，如各种耐压试验。
这类试验对变压器的考验是严格的。
由于试验电压高，更容易发现绝缘缺陷，但在试验过程中却有可能损伤变压器的绝缘。
③绝缘试验是有一定顺序的，应首先进行非破坏性试验在没有发现有明显缺陷的情况下，再进行破坏性试验，这样可以避免将缺陷扩大化。
变压器制造过程监造
变压器制造过程监造作业指导书2011-08-03阿拉善电业局修试管理处一、变压器制造过程监造的基本概括（一）监造的目的严格把好质量关、控制进度节点，努力消灭常有性、多发性、重复性质量问题，供给优良产品如期出厂，保证电力工程建设项目顺利实行。
（二）监造依照和方式1、监造依照（1）设施采买合同：项目单位与制造单位签署的设施供货合同（含技术协议等附件）。
（2）标准：与该设施有关的国际、国家、行业、国家电网公司标准、内蒙古电网标准以及制造单位公司标准。
（3）技术文件：监造纲领、监造实行细则和该设施的技术文件。
（4）法律：国家和行业的有关设施监造的法律、法例、规定。
2、监造方式监造方式一般采纳现场目睹（W点）、文件目睹（ R点），以及监造单位专门歇工目睹（ H 点）。
（1）现场目睹（ W点）：特别是复杂的重点工序，测试、试验项目应有监造人员在场目睹。
制造单位应提早通知监造单位（详细时间见两方协议），如监造人员不可以如期参加， W点可自动转为 R点。
（2）文件目睹（ R 点）：是指需要进行文件目睹的质量管理点，由监造人员查阅制造单位的技术文件、试验记录、试验报告、包装储运规定和配套件等合格证明等，能够不在现场目睹。
（3）歇工待检（ H 点）：是指重要工序、重点的试验查收点，制造单位一定提早通知，等候监造人员或项目单位代表在场时进行目睹。
3、监造的责任和义务（1）监造的责任：设施的制造质量由制造单位全面负责，监造过程不代替项目单位对设施的质量最后查收，监造单位对监造设施的制造质量承担监造责任。
（2）监造的义务：1）监造协议书中的知情权一定明确。
制造厂应全力供给监造所需的技术资料，关于制造厂的技术保密原则下不宜公然的内容应当在两方订立合同前就磋商一致。
2）监造方一定仔细执行的义务：监造人员一定守旧供方提早申明的业务和技术奥密，不然应肩负相应的法律责任。
二、变压器制造过程监造的质量控制要求变压器制造过程监造的详细内容和重点，一般可依据变压器的电压等级、构造特色和制造工艺状况等编制设施监造实行细则执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力变压器监造规范试行HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】附件1电力变压器监造规范（试行）国家电网公司物资部2017年1月目次前言································1 ·································范围2 ····························规范性引用文件3 ······························术语和定义4 ·······························一般规定5 ··························监造单位和监造人员6 ················监造委托人、监造单位及制造厂职责和权限7 ·····························监造工作实施8 ·······························监造信息9 ·······························监造总结附录A（规范性附录）电力变压器监造项目及方式··············附录B（资料性附录）监造记录相关表格··················附录C（资料性附录）监造相关报表····················附录D（资料性附录）监造工作联系单及监造总结··············编制说明·····························前言本标准对220kV～750kV电力变压器监造工作的范围、程序、技术要求和深度作了规定。
本标准由国家电网公司物资部提出并解释。
本标准起草单位：本标准主要起草人：...........本标准年月发布。
电力变压器监造规范1范围本标准用于指导220kV~750kV电力变压器的监造工作。
本标准对监造工作的范围、依据、相关方的职责和权限、监造工作实施、信息管理及相应制度作了规定，提出确保监造工作开展的相关要求。
监造单位应提供符合本标准和更高标准的优质服务。
对于某些工程更特殊的要求，可根据具体的规范在此标准的基础上进一步研究确定。
监造单位在合同环境下对设备在制造厂内的监造（含外协件和外购设备），不代替国家或行业主管部门、项目部门的质量监督或质量验收。
110（66）kV电力变压器的监造工作可参照本标准执行。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准；然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 1094.1-2013 电力变压器第1部分：总则GB 1094.2-2013 电力变压器第2部分：液浸式变压器的温升GB 1094.3-2003 电力变压器第3部分：绝缘水平绝缘试验和外绝缘空气间隙GB 2536-2011 电工流体变压器和开关用的未使用过的矿物绝缘油GB 1208-2006 电流互感器GB 10230.1-2007 分接开关第1部分性能要求和试验方法GB 10230.2-2007 分接开关第2部分应用导则GB 11604-2015 高压电气设备无线电干扰测试方法GB/T 1094.4-2005 电力变压器第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则GB/T 1094.10-2003 电力变压器第10部分：声级测定GB/T 6451-2015 油浸式电力变压器技术参数和要求GB/T 4109-2008 交流电压高于1000V的绝缘套管GB/T 7252-2001 变压器油中溶解气体分析和判断导则GB/T 19001 idt ISO9001 质量管理体系要求GB/T 26429-2010 设备工程监理规范DL/T 5434-2009 电力建设工程监理规范DL/T 586-2008 电力设备监造技术导则DL/T 911-2004 电力变压器绕组变形的频率响应分析法JB/T 501-2006 电力变压器试验导则JB/T 10088-2004 6kV~500kV电力变压器声级国家电网公司关于设备质量监督的有关标准、制度。
3术语和定义下列术语和定义适用于本标准。
3.1监造Manufacturing Supervision专业人员（非制造厂人员）对设备生产制造质量关键点与进度进行监督见证。
3.2监造委托人 Client委托设备监造服务的组织（一般指设备采购部门或项目管理部门）。
3.3监造单位 Supervision Entity具有企业法人资格，取得设备监理资质，按照同监造委托人签订的设备监造服务合同，在现场从事设备监造服务的组织。
3.4监造组 Supervision Group监造单位针对具体监造对象，派驻现场对设备生产制造质量关键点与进度进行监督见证的工作组。
3.5总监造工程师 General Supervisor由监造单位委派，代表监造单位全面履行监造服务合同、主持监造组工作的监造工程师，简称总监。
3.6监造工程师 Supervising Engineer受总监造工程师领导，从事具体监造服务工作，且具有相应监造文件签署资格的专业人员。
3.7监造实施细则 Rules for Supervision Implementation依据设备订货合同、监造服务合同和本标准，制定的详细作业方案。
3.8一般质量问题 General Quality Problem在设备生产制造过程中，凡出现不符合设备订货合同规定和已经确认的技术标准/文件要求的情况,均视为质量问题，其中通过简单修复可及时纠正的属于一般质量问题。
3.9重大质量问题 Significant Quality Problem重大质量问题包括但不限于下列情况：a) 制造厂擅自改变供应商或规格型号或采用劣质的主要原材料、组部件、外协件；b) 在设备生产制造过程中，制造厂的管理或生产环境失控，明显劣化的；c) 设备出厂试验不合格的；d) 需要较长时间（甚至影响交货进度）才能修复的。
