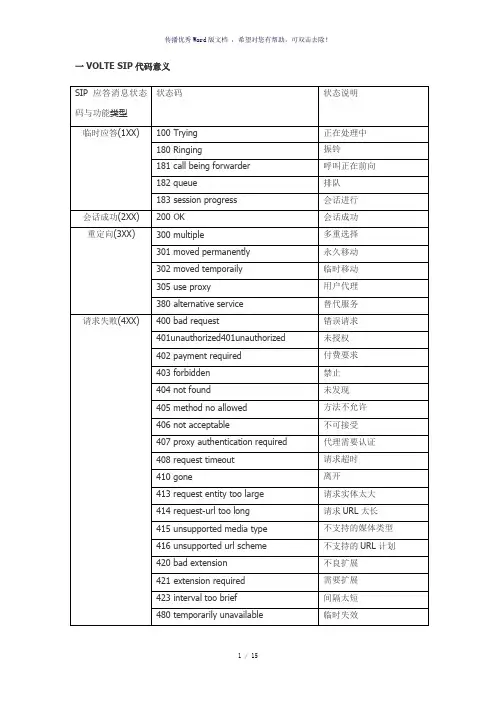

VOLTESIP代码详解及SIP流程图解(参考模板)
2. SIP 信令完整解析:(1). 用户 A ,摘机对用户 B 发起呼叫,用户 A 首先向 AS 服务器发起 INVITE 请求。
(2). AS 服务器回复 100 Trying 给用户 A 说明收到 INVITE 请求。
(3). AS 服务器通过认证确认用户认证已通过后,向被叫终端 B 转送 INVITE 请求。
(4). 用户 B 向 AS 服务器送呼叫处理中的应答消息, 100 Trying 。
(5). 用户 B 向 AS 服务器送 183 Session Progress 消息, 提示建立对话的进度信息。
(此时被叫 QCI1 专用承载建立)(6). AS 服务器向主叫终端 A 转送 183 Session Progress 消息,终端 A 了解到整个 Session 的建立进度消息。
(7). 终端 A 向 AS 服务器回复临时应答消息 PRACK ,表示收到 183 Session Progress 消息。
(此时主叫 QCI1 专用承载建立)(8). AS 服务器向被叫终端 B 转送临时应答消息 PRACK ,终端 B 了解到终端 A 收到 183 Session Progress 消息。
(9). 被叫终端 B 向 AS 服务器发送 200OK 消息,表示 183SessionProgress 请求已经处理成功。
(10). AS 服务器向主叫终端 A 转送 200 OK 消息。
(11). 主叫终端 A 向 AS 服务器发送 UPDATE 消息,意在与被叫终端 B 协商相关 SDP 信息。
(12). AS 服务器向被叫终端 B 转送 UPDATE 消息。
(13). 被叫终端 B 向 AS 服务器发送 200 OK 消息,表示 UPDATE 请求已经处理成功。
(14).AS 服务器向主叫用户 A 转送 200 OK 消息,通知用户 A UPDATE 请求已经处理成功。
(15).被叫用户 B 振铃,用户振铃后,向 AS 服务器发送 180 Ringing 振铃信息。
表格模板-wiresharkf分析SIP呼叫流程典型流程图解 精品
SIP呼叫典型流程图解及详细解释目录1.Sip协议的相关术语： (2)2.注册流程 (4)3.注销流程： (6)4.基本呼叫建立过程： (7)5.会话更改流程： (9)6.正常呼叫释放过程： (12)7.被叫忙呼叫释放： (13)8.被叫无应答流程一： (14)9.被叫无应答流程二： (15)10.遇忙呼叫前转： (16)11.无应答呼叫前转流程： (18)12.呼叫保持： (20)13.呼叫等待： (23)14.盲转流程 (27)15.询问转的流程 (30)16.彩铃的流程 (31)17.三方通话 (34)1.Sip协议的相关术语：A拨打B,A到proxy是一个session，一个dialog，proxy到b是另一个dialog，有另一个session name。
Invite，ack，bye，option，update，cancel消息，每发一个就是一个事务。
每发一个请求，cseq加1，但cancel，ack，bye请求的cseq同invite的cseq。
Callid，from tag，to tag标识一次对话。
Invite消息中有from tag，没有to tag，100 trying应答也没有to tag。
被叫发的bye 中from，to的tag和180和200ok的值。
每个事务用via字段里的branch的值来区分，invite到200ok之间属于一个事务，bye是另一事务。
语音流，被叫收到ack后发一个rtp流。
2.注册流程3.注销流程：终端代理代理服务器REGISTER (1)200 OK (4)标题（1） 终端向代理服务器送Register 消息注销，其头中expire 字段置0。
（2） 代理服务器收到后回送200 OK 响应，并将数据库中的用户有关信息注销。
4.基本呼叫建立过程：5.会话更改流程：用户代理服务端用户代理客户端通话 (1)Invite (2)200 OK (3)ACK (4)标题（2） 用户代理服务端向用户代理客户端发送Inivte消息,带有新的SDP协商信息。
SIP协议呼叫流程及协议分析
SIP协议呼叫流程及协议分析SIP（Session Initiation Protocol）是一种用于建立、修改和终止多媒体会话的应用层协议。
它是一种基于文本的协议，使用类似HTTP的请求-响应模式进行通信。
SIP协议在VoIP（Voice over Internet Protocol）和实时通信领域得到广泛应用。
本文将详细介绍SIP协议的呼叫流程及协议分析。
一、SIP协议呼叫流程1. 呼叫建立阶段呼叫建立阶段是SIP协议中最重要的阶段之一。
它包括以下步骤：- 呼叫发起方（Caller）向呼叫接收方（Callee）发送INVITE请求，该请求包含了呼叫的相关信息，如被叫方的SIP地址、媒体类型等。
- 呼叫接收方收到INVITE请求后，可以选择接受或拒绝呼叫。
如果接受呼叫，接收方将返回一个200 OK响应，表示呼叫已被接受。
- 呼叫发起方收到200 OK响应后，会发送一个ACK请求，确认呼叫已被接受。
2. 媒体协商阶段媒体协商阶段用于协商呼叫双方之间的媒体传输参数。
它包括以下步骤：- 呼叫发起方和呼叫接收方通过SDP（Session Description Protocol）交换媒体传输参数，如音频编解码器、传输协议等。
- 呼叫双方根据SDP中的参数进行媒体传输的配置。
3. 呼叫保持与呼叫转移呼叫保持和呼叫转移是SIP协议中的两个重要功能。
它们可以在呼叫过程中进行：- 呼叫保持：当一方需要将呼叫保持时，它会发送一个INVITE请求给另一方，并在请求中添加一个"hold"参数。
对方收到请求后，可以选择接受或拒绝呼叫保持。
- 呼叫转移：当一方需要将呼叫转移到另一方时，它会发送一个REFER请求给另一方，并在请求中指定新的被叫方。
对方收到请求后，可以选择接受或拒绝呼叫转移。
4. 呼叫结束阶段呼叫结束阶段用于终止呼叫。
它包括以下步骤：- 任何一方可以发送BYE请求给对方，表示希望终止呼叫。
SIP协议呼叫流程及协议分析
SIP协议呼叫流程及协议分析一、协议概述SIP（Session Initiation Protocol）是一种基于文本的应用层协议，用于建立、修改和终止多媒体会话，如语音和视频通话。
它是互联网工程任务组（IETF）的标准协议，广泛应用于VoIP（Voice over IP）和实时通信领域。
本文将详细介绍SIP 协议的呼叫流程及协议分析。
二、SIP协议呼叫流程1. 注册过程SIP协议中，用户需要先进行注册才能参与呼叫流程。
注册过程主要包括以下步骤：a. 用户向SIP服务器发送注册请求（REGISTER）。
b. SIP服务器验证用户身份，并返回注册成功响应（200 OK）。
c. 用户收到注册成功响应后，完成注册过程。
2. 呼叫建立过程SIP协议中，呼叫建立过程主要包括以下步骤：a. 主叫用户向SIP服务器发送呼叫请求（INVITE），包括被叫用户的SIP地址。
b. SIP服务器根据被叫用户的SIP地址，向被叫用户发送呼叫请求。
c. 被叫用户收到呼叫请求后，可以选择接听或拒绝。
接听则向SIP服务器发送接听响应（200 OK），拒绝则发送拒绝响应（4xx或6xx）。
d. SIP服务器将接听响应转发给主叫用户，建立起主叫用户与被叫用户之间的媒体通道。
3. 呼叫修改过程SIP协议中，呼叫修改过程主要包括以下步骤：a. 呼叫过程中，主叫用户或被叫用户可以发送修改请求（UPDATE）来修改呼叫的参数，如音频编解码器、媒体传输协议等。
b. SIP服务器将修改请求转发给另一方用户，并等待对方的修改响应。
c. 对方用户收到修改请求后，可以接受或拒绝。
接受则发送修改响应（200 OK），拒绝则发送拒绝响应（4xx或6xx）。
d. SIP服务器将修改响应转发给发起修改请求的用户，完成呼叫修改过程。
4. 呼叫终止过程SIP协议中，呼叫终止过程主要包括以下步骤：a. 呼叫过程中，任一方用户可以发送终止请求（BYE）来结束呼叫。
SI协议呼叫流程及协议分析
一、SIP协议介绍：会话发起协议SIP （Session Initiation Protocol ）是一个应用层控制信令协议，用于建立、更改和终止多媒体会话或呼叫。
SIP作为一个基础，可以在其上提供很多不同的服务。
目前已经定义的媒体类型有音频、视频、应用、数据、控制。
二、SIP呼叫流程：注册流程：（1 ）用户首次试呼时，终端代理A向代理服务器发送 REGISTER 注册请求；（2）代理服务器通过后端认证 /计费中心获知用户信息不在数据库中，便向终端代理回送401Unauthorized 质询信息，其中包含安全认证所需的令牌；（3）终端代理提示用户输入其标识和密码后，根据安全认证令牌将其加密后，再次用REGISTER 消息报告给代理服务器；（4）代理服务器将REGISTER消息中的用户信息解密，通过认证/计费中心验证其合法后，将该用户信息登记到数据库中，并向终端代理A返回成功响应消息 200 OK。
呼叫流程:(1) 用户摘机发起一路呼叫，终端代理A向该区域的代理服务器发起Invite请求；(2) 代理服务器通过认证/计费中心确认用户认证已通过后，检查请求消息中的Via头域中是否已包含其地址。
若已包含，说明发生环回，返回指示错误的应答；如果没有问题，代理服务器在请求消息的Via头域插入自身地址，并向Invite消息的To域所指示的被叫终端代理B转送Invite请求；（3）代理服务器向终端代理 A送呼叫处理中的应答消息，100 Trying ；（4）终端代理B向代理服务器送呼叫处理中的应答消息，100 Trying;（5）终端代理B指示被叫用户振铃，用户振铃后，向代理服务器发送180 Ringing 振铃信息；(6)代理服务器向终端代理A转发被叫用户振铃信息；(7)被叫用户摘机，终端代理B向代理服务器返回表示连接成功的应答（200 OK）；(8)代理服务器向终端代理A转发该成功指示（200 OK）；（9）终端代理A收到消息后，向代理服务器发ACK消息进行确认；（10）代理服务器将 ACK确认消息转发给终端代理 B ；（11）主被叫用户之间建立通信连接，开始通话；结束流程：终端代理A 代理服务器终端代理B L -- 通话（1）H--------- Bye （2） --------- * Bye （3）■ -------- 200 OK （4） ------ J----------- 200 OK （5） ------ ►（2）用户通话结束后，被叫用户挂机，终端代理B向代理服务器发送 Bye消息；（3）代理服务器转发 Bye消息至终端代理 A，同时向认证/计费中心送用户通话的详细信息，请求计费；(4)主叫用户挂机后，终端代理A向代理服务器发送确认挂断响应消息200 OK ;(5)代理服务器转发响应消息2000K ；注：RFC3621上结束流程为：终端代理B直接发送Bye至终端代理A (未通过代理服务器转发)，测试时使用的 X-Lite软件Bye消息目的IP为代理服务器。
2020wiresharkf分析SIP呼叫流程典型流程图解精品
SIP呼叫典型流程图解及详细解释目录1.Sip协议的相关术语： (2)2.注册流程 (4)3.注销流程： (6)4.基本呼叫建立过程： (7)5.会话更改流程： (9)6.正常呼叫释放过程： (12)7.被叫忙呼叫释放： (13)8.被叫无应答流程一： (14)9.被叫无应答流程二： (15)10.遇忙呼叫前转： (16)11.无应答呼叫前转流程： (18)12.呼叫保持： (20)13.呼叫等待： (23)14.盲转流程 (27)15.询问转的流程 (30)16.彩铃的流程 (31)17.三方通话 (34)1.Sip协议的相关术语：A拨打B,A到proxy是一个session，一个dialog，proxy到b是另一个dialog，有另一个session name。
Invite，ack，bye，option，update，cancel消息，每发一个就是一个事务。
每发一个请求，cseq加1，但cancel，ack，bye请求的cseq同invite的cseq。
Callid，from tag，to tag标识一次对话。
Invite消息中有from tag，没有to tag，100 trying应答也没有to tag。
被叫发的bye 中from，to的tag和180和200ok的值。
每个事务用via字段里的branch的值来区分，invite到200ok之间属于一个事务，bye是另一事务。
语音流，被叫收到ack后发一个rtp流。
2.注册流程3.注销流程：终端代理代理服务器REGISTER (1)200 OK (4)标题（1） 终端向代理服务器送Register 消息注销，其头中expire 字段置0。
（2） 代理服务器收到后回送200 OK 响应，并将数据库中的用户有关信息注销。
4.基本呼叫建立过程：5.会话更改流程：用户代理服务端用户代理客户端通话 (1)Invite (2)200 OK (3)ACK (4)标题（2） 用户代理服务端向用户代理客户端发送Inivte消息,带有新的SDP协商信息。
SIP协议呼叫流程及协议分析 (3)
SIP协议呼叫流程及协议分析SIP（Session Initiation Protocol）是一种用于建立、修改和终止多媒体会话的通信协议。
它是一种应用层协议，常用于VoIP（Voice over Internet Protocol）和实时通信应用中。
本文将详细介绍SIP协议的呼叫流程，并对协议进行分析。
一、SIP协议呼叫流程1. 注册过程SIP协议中，用户需要通过注册过程将自己的地址信息注册到服务器上。
注册过程包括以下步骤：a. 用户向服务器发送注册请求。
b. 服务器验证用户身份，并将用户的地址信息存储在注册表中。
c. 服务器向用户发送注册成功的响应。
2. 呼叫建立过程当用户想要建立一个呼叫时，需要进行呼叫建立过程。
呼叫建立过程包括以下步骤：a. 主叫用户向服务器发送呼叫请求。
b. 服务器查询被叫用户的地址信息。
c. 服务器向被叫用户发送呼叫请求。
d. 被叫用户接收到呼叫请求后，向服务器发送呼叫接受响应。
e. 服务器将呼叫接受响应转发给主叫用户。
3. 媒体协商过程在呼叫建立成功后，主叫用户和被叫用户需要进行媒体协商，确定使用的编解码器、媒体格式等。
媒体协商过程包括以下步骤：a. 主叫用户向被叫用户发送媒体协商请求。
b. 被叫用户接收到媒体协商请求后，向主叫用户发送媒体协商响应。
c. 主叫用户接收到媒体协商响应后，双方根据协商结果进行媒体流传输。
4. 呼叫结束过程当呼叫结束时，需要进行呼叫结束过程。
呼叫结束过程包括以下步骤：a. 用户向服务器发送呼叫结束请求。
b. 服务器向对应的用户发送呼叫结束响应。
c. 用户接收到呼叫结束响应后，结束呼叫。
二、SIP协议分析1. SIP消息格式SIP协议使用文本格式的消息进行通信，消息格式如下：a. 请求消息格式：请求行 + 头部字段 + 空行 + 消息体。
b. 响应消息格式：状态行 + 头部字段 + 空行 + 消息体。
2. SIP地址SIP地址用于标识用户和服务器的位置，格式为"sip:user@domain"。
SIP呼叫流程
成功的SIP用户呼叫流程在同一SoftX3000控制下的两个SIP用户之间的成功呼叫，SIP PhoneA为主叫，SIP PhoneB为被叫，主叫先挂机；图3-6 SIP实体之间的SIP呼叫流程(1)事件1：SIP PhoneA发INVITE请求到MGC，请求MGC邀请SIP PhoneB加入会话。
(2)事件2：MGC给SIP PhoneA回100 Trying表示已经接收到请求消息，(3)事件3：MGC给SIP PhoneA发407 Proxy Authentication Required响应，表明MGC端要求对用户进行认证，(4)事件4：SIP PhoneA发ACK消息给MGC，证实已经收到MGC对于INVITE请求的最终响应。
(5)事件5：SIP PhoneA重新发INVITE请求到SoftX3000。
(6)事件6：MGC给SIP PhoneA回100 Trying表示已经接收到请求消息，(7)事件7：MGC向SIP PhoneB发INVITE消息，请求SIP PhoneB加入会话。
并且通过该INVITE请求消息携带SIP PhoneA的会话描述给SIPPhoneB。
(8)事件8：SIP PhoneB给MGC回100 Trying表示已经接收到请求消息，(9)事件9：SIP PhoneB振铃，并回180 Ringing响应通知MGC。
(10)事件10：MGC回180 Ringing响应给SIP PhoneA，SIP PhoneA听回铃音。
(11)事件11：SIP PhoneB给MGC回200 OK响应表示其发过来的INVITE请求已经被成功接受、处理。
(12)事件12：MGC给SIP PhoneA回200 OK响应表示其发过来的INVITE请求已经被成功接受、处理，并且将SIP PhoneB的会话描述传送给SIP PhoneA。
(13)事件13：SIP PhoneA发ACK消息给MGC，证实已经收到MGC对于INVITE请求的最终响应。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SIP呼叫典型流程图解及详细解释
目录
1.Sip协议的相关术语： (2)
2.注册流程 (4)
3.注销流程： (6)
4.基本呼叫建立过程： (7)
5.会话更改流程： (9)
6.正常呼叫释放过程： (12)
7.被叫忙呼叫释放： (13)
8.被叫无应答流程一： (14)
9.被叫无应答流程二： (15)
10.遇忙呼叫前转： (16)
11.无应答呼叫前转流程： (18)
12.呼叫保持： (20)
13.呼叫等待： (23)
14.盲转流程 (27)
15.询问转的流程 (30)
16.彩铃的流程 (31)
17.三方通话 (34)
1.Sip协议的相关术语：
A拨打B,A到proxy是一个session，一个dialog，proxy到b是另一个dialog，有另一个session name。
Invite，ack，bye，option，update，cancel消息，每发一个就是一个事务。
每发一个请求，cseq加1，但cancel，ack，bye请求的cseq同invite的cseq。
Callid，from tag，to tag标识一次对话。
Invite消息中有from tag，没有to tag，100 trying应答也没有to tag。
被叫发的bye 中from，to的tag和180和200ok的值。
每个事务用via字段里的branch的值来区分，invite到200ok之间属于一个事务，bye是另一事务。
语音流，被叫收到ack后发一个rtp流。
2.注册流程
3.注销流程：
终端代理代理服务器
REGISTER (1)
200 OK (4)
标题
（1） 终端向代理服务器送Register 消息注销，其头中expire 字段置0。
（2） 代理服务器收到后回送200 OK 响应，并将数据库中的用户有关信息注销。
4.基本呼叫建立过程：
5.会话更改流程：
用户代理服务端用户代理客户端
通话 (1)
Invite (2)
200 OK (3)
ACK (4)
标题
（2） 用户代理服务端向用户代理客户端发送Inivte消息,带有新的SDP协商信息。
（3） 用户代理客户端回复200 OK，并将协商后的SDP信息带回。
（4）用户代理服务端发送ACK给用户代理客户端进行确认.
举例：见盲转的过程中，会收到proxy发起的两次会话更新过程
Re-invite和invite的区别是，re-invite中含to tag，invite中不含to tag，re-invite中的sdp消息中connection information中是0.0.0.0。
6.正常呼叫释放过程：
7.被叫忙呼叫释放：
10.遇忙呼叫前转：
因在同一ippbx下，所以没有回486的过程，直接ippbx直接呼叫被叫号码
11.无应答呼叫前转流程：
未接通振铃超时的消息
第二被叫接通
12.呼叫保持：
13.呼叫等待：
注意：用户a听到的嘟嘟有别的号码打入提示音是第五步，回180消息后，用户板发给终端的，proxy发给用户的rtp流中没有此音。
最后是释放过程
14.盲转流程
Invite和200ok里的媒体属性
Proxy把804到proxy间的媒体流和proxy到813的呼叫的媒体流连接起来，这样617就可以挂机，804能听到813那边的提示音了。
REFER用于由一个用户代理来指另一个用户代理访问URI的对话框。
•REFER必须包含一个Refer-To头。
这是参考一个强制性的头。
•REFER可以在内部或在对话外发送。
•202 Accepted 将引发REFER请求这表明其他用户代理已经接受了参考
15.询问转的流程
16.彩铃的流程
普通的彩铃实现通过proxy回sdp的183消息，实现远端放音，见下图：
呼叫登记有同振业务固定电话时，流程不同，需要p-early-media字段的支持，请求中必须有100rel的支持，用update来实现会话的更新。
同振业务，固定电话振铃比较快，先接通固定电话的普通回铃音，然后手机才能接通，这时放手机的彩铃，先183接通固定电话普通彩铃，然后再update会话更新接通手机彩铃，被叫接通后update完成会话更新，接通话路。
被叫手机摘机后，用update更新媒体，200ok 不含sdp消息。
在183和update消息中支持两个媒体流，p-early-media和content-disposition：session 带p-early-media为早期媒体，回铃音，content-disposition为普通的通话。
17.三方通话
三方通话操作步骤是:
A.a804拨打b617，振铃后b617摘机接通。
B.b617拍插簧后，按813呼叫c813，听回铃音后接通，a804听保持音。
C.b617拍插簧后，c813听保持音，按2，和a804通话。
D.b617拍插簧后，按3，进入三方通话过程。
其中关键点：b617每次拍插簧，a804均被修改为单向receive only，听保持音。
待b617按键结束后，均修改媒体为双向。
上面过程的抓包分析：
a)
b)
c)
d)下一个流程
