新生儿高频呼吸机技术参数
功能及技术指标参数备注
3.2.1压力监测：持续气道正压CPAP、呼气末正压 PEEP、峰值气道压(Ppeak / DuoPAP)、平均气道压(MAP/ Pmean);
3.2.2潮气量：呼出和吸入潮气量、自主呼出潮气量、机械通气呼出潮气量，潮气量范围不小于0～999ml；
3.2.3分钟通气量：呼出分钟气量、机械分钟通气量百分比等；

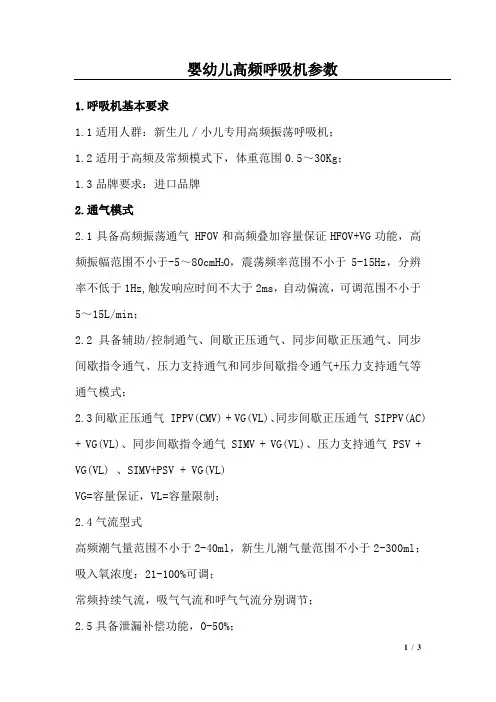

婴幼儿高频呼吸机参数
1.呼吸机基本要求
1.1适用人群：新生儿／小儿专用高频振荡呼吸机；
1.2适用于高频及常频模式下，体重范围0.5～30Kg；
1.3品牌要求：进口品牌
2.通气模式
2.1具备高频振荡通气 HFOV和高频叠加容量保证HFOV+VG功能，高频振幅范围不小于-5～80cmH2O，震荡频率范围不小于5-15Hz，分辨率不低于1Hz,触发响应时间不大于2ms，自动偏流，可调范围不小于5～15L/min；
1
流量传感器电缆
1
标准模肺
1
高压空气管
1
高压氧气管
1
病人呼吸管路
1
湿化器固定件
1
管路挂臂及支撑件
1
湿化器
婴儿湿化水罐
1
1
CPAP及双水平无创呼吸模块
1
2.2具备辅助/控制通气、间歇正压通气、同步间歇正压通气、同步间歇指令通气、压力支持通气和同步间歇指令通气+压力支持通气等通气模式；
2.3间歇正压通气 IPPV(CMV) + VG(VL)、同步间歇正压通气 SIPPV(AC) + VG(VL)、同步间歇指令通气 SIMV + VG(VL)、压力支持通气 PSV + VG(VL) 、SIMV+PSV + VG(VL)

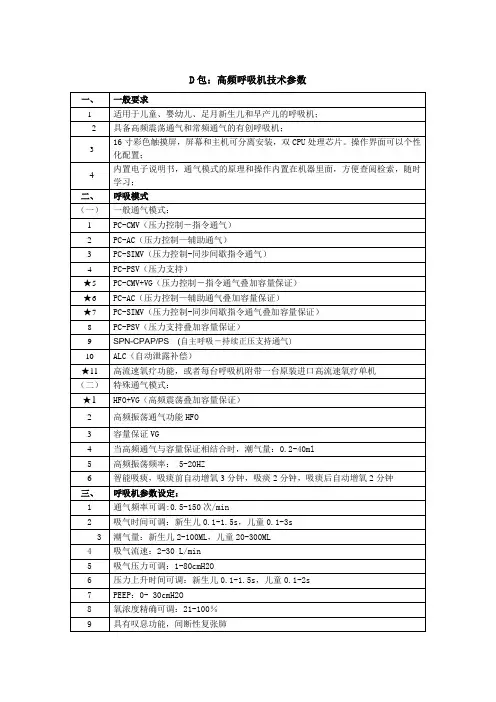

D包高频呼吸机技术参数
压力上升时间可调：新生儿0.1-1.5s，儿童0.1-2s
7
PEEP：0- 30cmH2O
8
氧浓度精确可调：21-100％
9
具有叹息功能，间断性复张肺
10
敏感的流速触发方式：0.2－5L/min
四、
监测参数要求：
1
监测参数精确
1.1
气道压力监测（-60到120cmH2O）：气道峰压，平台压，气道平均压，PEEP，最小气道压
5
日间/夜间模式切换
★6
标配顺磁氧监测氧浓度，无需耗材永久有效，或每台呼吸机附带100个氧电池
8.
拥有截屏功能：截屏功能可用于培训，研究和教学，可通过UBS接口保存数据功能，记事本，趋势，报警记录和更多数据可以被传送到U盘并可用于标准的Windwos程序。
五、
报警参数要求：
1
报警参数：气道压力上下限，分钟通气量上下限、吸入氧浓度上下限、窒息报警时间（窒息时间设定5－60s）、呼吸频率过快报警
44
DVR录像功能模块
三
测量/分析和报告
1
常规测量
距离测量、椭圆及描迹测量面积周长、体积测量
2
多普勒测量（自动或手动包络测量，自动计算测量参数）
3
全科测量包，自动生成报告
急诊、神经、肌骨、腹部、产科、妇科、小器官、泌尿、血管
4
心脏功能专用测量及分析
四
电影回放和原始数据处理
1
所有模式下可用
2
支持手动、自动回放
1.2
近端流速监测（0到99L/min）：分钟通气量MV，机控分钟通气量MVmand，自主分钟通气量MVspon，泄漏分钟通气量Mvleak
1.3
潮气量监测（0到5500ml）：吸入潮气量，呼出潮气量，自主呼吸吸入潮气量VTispon
新生儿高频呼吸机技术参数
新生儿高频呼吸机技术参数1.总体要求:1.1 适用于早产儿、新生儿使用1.2 具备无创通气、常频通气和有创高频通气以及无创高频通气。
1.3 显示屏≥12英寸彩色触摸屏，具有中文界面及报警事项中文记录。
1.4 备用电池 3小时以上2.通气模式2.1 常频通气 IPPV/IMV、SIMV/SIPPV、SIMV+PSV、SIPPV+PSV、CPAP2.2 无创通气nCPAP、无创双水平正压通气nIPPV、高流量氧疗 HiFlow 、nHFO2.3 高频通气 HFO、HFO + VTG、HFO+肺复张3.常频通气3.1 呼吸频率2-200bpm3.2 吸气压4-60mbar3.3 PEEP 0-30mbar容量限制(VL) 2-200ml3.4 目标容量(VG) 0.1-200ml3.5 管路泄露补偿0-100%3.6 流量触发范围0.1-1L/min3.7 容量触发范围5-30%3.8 I:E 9:1-1:99可以调节(nIPPV)4.高频模式4.1 HFO原理音圈式双膜式震荡4.2 频率范围5-20Hz4.3 振幅5-100mbar4.4 负压-50mbar4.5 平均圧力0-40mbar4.6 容量保证Off，0.1-200ml,最小潮气量0.1ml4.7 I:E 25:75、33:66、40:60、50:505.无创通气5.1 吸气压力PIP 5-30mbar5.2 PEEP 0-15mbar5.3 吸气流量2-32L/min5.4 呼气流量0-20L/min5.5 呼吸频率2-200bpm5.6 nHFO震荡频率5-20Hz5.7 nHFO震荡振幅2-50mbar5.8 NIPPV 可接单支管路通气5.9 HiFlow流量2-30L/min5.10 HiFlow压力限制Pmax 10-22mbar6.配件6.1 湿化器可单独调节温度和湿度，也可自行调节温度和湿度，保证最佳的湿化6.2 传感器热丝式流量传感器，长效，灵敏度高6.3 呼吸管路外环式双加热丝管路，减少积水，保证湿化效果7.报警7.1 具备自动报警界限调整；7.2 报警方式：光闪烁，报警音和文字信息显示；7.3 报警快速处理，通过快捷键调节增大报警参数上、下线；。
婴儿、儿童常频兼容高频振荡呼吸机参数
婴儿、儿童常频兼容高频振荡呼吸机参数适用范围：*常频模式下早产儿－30公斤儿童*高频模式下早产儿－20公斤儿童（一）主要技术参数及性能*1、全电脑彩色触摸屏12.1”英寸，可（全中文/英文可选）显示压力，流速，容量，传感器监测波形，压力-容量环，流量容量环。
*2、常频与高频通气可以使用同一呼吸回路，无需更换回路。
*3、呼出模块可以拆卸并高温高压消毒。
*4、无创高频功能（二）所具备的通气模式和通气技术要求1、A/CMV辅助控制通气PTV自主呼吸通气SIMV同步间隙指令通气CPAP持续气道正压通气2、时间切换压力限制，流速切换3、压力控制，压力支持4、容量控制/压力调节5、容量支持*6、目标容量保证7、流速切换，可调节*8、高频振荡：3-20Hz振幅Delta压力≥180mbar9、潮气量：2-200ml10、氧浓度：21-100％11、高频振荡\可叠加指令控制通气12、吸气上升时间频率可调13、吸呼切换可调：0-50％14、压力触发和流量触发15、PEEP：0-20mbar16、手动通气17、容量限制：3-200ml18、压力限制：0-65mbar19、气道平均压：0-35mbar20、窒息通气21、CPAP无创鼻吸氧功能（三）须具备的监测项目*1、呼出分钟通气量2、潮气量3、呼吸频率4、气道压力、平均压5、PEEP6、持续气流7、吸气时间8、吸呼比9、氧浓度10、管道漏气%11、空氧压力12、交流电/电池≥1小时，电池寿命3-5年13、触发反应时间：10毫秒14、C/20肺顺应性*15、DECO2二氧化碳弥散指数监测，趋势图*16、一氧化氮检测主要检测功能指标1：检测一氧化氮和二氧化氮及报警2：能与高压报警小减少流速3：一氧化氮传感器范围：0-280ppm分辨率0.1ppm.no<100ppm1ppm no<100ppm4:二氧化氮传感器范围：0-50ppm分辨率0.1ppm.5：Insoys吸入一氧化氮系统是低浓度一氧化氮治疗仪，典型浓度为2-80ppm。
新生儿常用呼吸机及参数调节
❖ TC=1，V/V0=0.37，呼出潮气量的63% ❖ TC=3，V/V0=0.05，呼出潮气量的95% ❖ TC=5，V/V0=0.01，呼出潮气量的99% ❖ 理论上呼气时间为5个TC，气体方能排出
临床实践中呼气时间为3-5个时间常数即可
损坏。
精品课件
美国-熊牌750（Bear750）:
1. 三重安全保护，即容 量限制、压力限制和流量 切换，尽量减少肺损伤 ；
2. 高灵敏度近端流量传 感器，但为接触式设计， 容易损坏。
精品课件
无创CPAP治疗系统:
1. 吸气时降低做功，呼 气时避免气道塌陷 ；
2. 无创使用，避免气管 插管，减少损伤和感染；
可永久使用 ；
2. 电路和气路完全分开，使呼出气
体模块能够方便地拆卸和消毒，是
唯一可以内部管道彻底消毒的呼吸
机。
精品课件
英国-SLE5000:
1. 高频可选择在吸气呼气 或同时连续使用；
2. 每次目标容量呼吸，稳 定潮气量避免肺泡过度扩张；
持；
3. 所有模式下均有压力支
4. 流量传感器接触式设计， 易
高
精品课件
时间常数（time constant TC）
❖ 常频机械通气的呼气是被动的 ❖ 气体呼出所需的时间与Compliance及Resistance即Time
Constant有关 ❖ 顺应性差、气道阻力小，肺内气体排出所需时间短，反
之也然 ❖ 时间常数是常频机械通气不同策略的重要理论依据之一
精品课件
精品课件
新生儿常用呼吸机介绍
精品课件
德国-斯蒂芬尼（Stephanie）:
斯蒂芬苏菲(高频带常频)小儿呼吸机技术参数要求
高频吸气百分比 33-50%
高频频率 5-15Hz（300-900/min）
高频振幅 0-100%
五、流量传感器*永久性病人近端压差式传感器，快速准确，非耗品，死腔量最小0.5ml。
六、呼吸管路
*双管路外绕加热丝，永久性使用硅胶呼吸管路，可浸泡、高压及134℃高温消毒。
极低顺应性，进行高频通气时无需更换管路
5、报 警
报警方式 光闪烁，报警音和文字信息显示
吸入氧浓度报警界限随动功能
院内短时间转运报警暂停功能
两次按键快速执行自动报警界限调整
压力报警参数 Pmax 气道峰压报警
Pmean 气道平均压报警
PEEP 呼气末气道正压报警
Posc 震荡压报警(选配)
容量报警参数 MV 分钟通气量报警
VTe 呼出潮气量报警
+Vlim 叠加容量限制/容量目标
*+HFO 叠加高频通气（标配）
SIMV 同步间歇指令通气
+ITT/PSV 叠加压力支持通气
Ass./co. 辅助/控制通气
+ITT/PSV 叠加压力支持通气
CPAP 持续气道正压通气
+Backup 叠加后备通气
+Monitor Off 鼻塞式持续气道正压通气（标配）
斯蒂芬苏菲（高频带常频）小儿呼吸机技术参数要求
一、*产品品牌：斯蒂芬苏菲
二、产品用途：用于新生儿、婴幼儿及儿童的机械通气和辅助治疗。带高频震荡通气功能。
三、产品描述
1、操作模式
定容：方波、正弦波、递减波
定压：线性、半正弦及方波
2、通气模式
Test 系统测试模式
IMV 间歇指令通气
新生儿专用呼吸机技术参数
新生儿专用呼吸机技术参数新生儿专用呼吸机技术参数一、原装进口知名品牌※二、仪器类型：新生儿/小儿专用呼吸机（非成人儿童通用型和转运型）三、适用范围：体重≤30kg四、控制方式：压力控制、时间切换、持续气流、容量限制※五、通气模式：1. 间歇正压通气IPPV(CMV)2. 同步间歇正压通气SIPPV(AC)3.同步间歇指令通气SIMV4. 压力支持通气PSV5. PSV+SIMV+VG6. 容量保证通气VG7. 容量限制通气VL8. 持续气道正压通气nCPAP9. 可升级的双水平正压通气DuoPAP10.可升级的高流量氧疗模式HFNC11. 后备通气12. 手工送气六、气流形式：常频：持续气流；nCPAP：按需气流七、泄漏补偿：常规回路：40%；经鼻回路：20%八、最小潮气量：容量保证：5ml；容量限制：2ml九、触发：方式：流量；响应时间：2ms十、氧传感器校准：自动※十一、流量传感器：1.型式：双加热丝式2.死腔量：＜1ml3.测量方式：Y形适配器近病人端测量十二、参数设置：1.氧浓度：21~100%2. 手工送气持续时间：5~10秒3. nCPAP模式：1~20cmH2O4.频率：2~200次/分5.吸气时间：0.2~15秒6. 呼气时间：0.2~25秒7.基础气流：2 ~ 15升/分8.吸气气流：1~30升/分9.吸气峰压：5~60cmH2O10.PEEP：0 ~ 15cmH2O11.容量限制：1~400ml12.容量保证：2~400ml13.手工送气压力：5~60 cmH2O14.窒息设定：7~20秒（CPAP模式）15.后备通气：2~5次（CPAP模式）16.呼气灵敏度：5%~60%17. 氧疗模式：流速0~18升/分十三、监测参数：1. 持续气道正压(CPAP/PEEP)2.吸气峰压(Ppeak)3. 平均气道压(MAP)4. 压力范围：-8~90cmH2O5. 呼出潮气量V T6. 吸入潮气量V Ti7. 自主呼吸呼出潮气量8. 机械通气呼出潮气量9. 潮气量范围：0~900ml10.呼出分钟气量MV11.机械分钟通气量百分比12. 吸入氧浓度：20~100%13. 呼吸频率14. 吸呼比15. C20/C16. 动态顺应性、阻力十四、显示：1. LED触摸中文显示屏2. 呼吸波形：压力、容量波形同屏显示3. 呼吸环：压力-容量(P-V)、流速-容量(F-V)十五、报警：1. 呼吸频率2. 潮气量3. 分钟通气量4. CPAP5. 气道压力6. 气管插管（泄漏、堵塞）7. 氧浓度8. 内置电池电量十六、空氧混合器：比例阀电子空氧混合器十七、加温湿化系统：分体式加温湿化器十八、无创病人回路型式：1. n CPAP：包含科恩达效应气流切换原理正压发生器2. 内加热丝式管路3. 不少于3种型号的鼻塞和鼻罩，婴儿专用测量尺4. 氧疗：经鼻管（π型管）5.兼容发生器：Inspire nCPAP、InfantFlow十九、电源供应：1. 200~240V，50/60Hz2.内置后备电池，工作时间≥2小时二十、通讯接口：USB、RS232。
新生儿无创高频呼吸机1台技术参数
新生儿无创高频呼吸机1台技术参数1、可采进口，专为早产儿、足月新生儿设计的经鼻无创呼吸机，为新生儿无创治疗提供最先进、最全面、最有效的手段。
2、具有新生儿专用发生器可以进行压力触发，可设置并调节触发灵敏度。
*3、具有新生儿无创呼吸机模式，常规CPAP功能（可进行紧急手动通气），CPAP+漏气补偿漏气监测、 CPAP+窒息通气模式、CPAP窒息后备通气功能、NIPPV双水平正压通气模式、SNIPPV同步双水平正压通气模式、SNIPPV同步双水平正压通气功能带窒息通气功能，NHFO无创高频震荡通气功能等，不同模式无需更换管路。
辅助模式：智能加氧通气模式、安全模式、待机模式、手动增压模式。
*4、SNIPPV同步双水平正压通气模式中：实现气道内压力触发,压力触发调节范围:cpap 值±0.2mbar–±2mbar。
5、SNIPPV能设值最高和最低增压频率，实时显示每次高压数值和实时波形,可调节吸气时间和窒息时间。
6、 NHFO无创高频震荡功能中，主屏幕上实时显示气道压力监测值。
频率调节范围：5-20HZ，振幅调节范围：1-10 级。
7、呼气端开放，有利于CO2排出8、病人近端鼻腔处电子压力监测，监测范围：0–15 cmH2O, 精度±1 cmH2O，并具有压力高、低报警，可独立设置高压及低压报警范围。
9、流量控制范围0~17.5 升/分*10、具有呼吸暂停监测及漏气补偿监测，并有窒息及后备通气。
11、实时监测CPAP（PEEP），呼吸频率，增压频率，平均气道压力，峰压数据，触发双水平及窒息通气时辅助增压压力数据实时显示在波形屏幕上。
12、彩色屏幕，显示实时监测波形。
13、安全限制阀设置：压力超过18cmH2O则停止送气，3秒后恢复供气。
14、高流量吸氧操作：10% 20% 30% 100%可选。
15、吸气相由病人自主呼吸触发（压力触发），最大程度减少人机对抗。
16、报警管理：高压力及低压力单独设置报警界限，氧浓度报警范围可调1%－5%；报警方式可选择：声音及光效，声音，光效，全部关闭窒息时提供报警；报警静音和音量大小调节：时长可选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新生儿高频呼吸机技术参数
1.总体要求:
1.1 适用于早产儿、新生儿使用
1.2 具备无创通气、常频通气和有创高频通气以及无创高频通气。
1.3 显示屏≥12英寸彩色触摸屏，具有中文界面及报警事项中文记录。
1.4 备用电池 3小时以上
2.通气模式
2.1 常频通气 IPPV/IMV、SIMV/SIPPV、SIMV+PSV、SIPPV+PSV、CPAP
2.2 无创通气nCPAP、无创双水平正压通气nIPPV、高流量氧疗 HiFlow 、nHFO
2.3 高频通气 HFO、HFO + VTG、HFO+肺复张
3.常频通气
3.1 呼吸频率2-200bpm
3.2 吸气压4-60mbar
3.3 PEEP 0-30mbar
容量限制(VL) 2-200ml
3.4 目标容量(VG) 0.1-200ml
3.5 管路泄露补偿0-100%
3.6 流量触发范围0.1-1L/min
3.7 容量触发范围5-30%
3.8 I:E 9:1-1:99可以调节(nIPPV)
4.高频模式
4.1 HFO原理音圈式双膜式震荡
4.2 频率范围5-20Hz
4.3 振幅5-100mbar
4.4 负压-50mbar
4.5 平均圧力0-40mbar
4.6 容量保证Off，0.1-200ml,最小潮气量0.1ml
4.7 I:E 25:75、33:66、40:60、50:50
5.无创通气
5.1 吸气压力PIP 5-30mbar
5.2 PEEP 0-15mbar
5.3 吸气流量2-32L/min
5.4 呼气流量0-20L/min
5.5 呼吸频率2-200bpm
5.6 nHFO震荡频率5-20Hz
5.7 nHFO震荡振幅2-50mbar
5.8 NIPPV 可接单支管路通气
5.9 HiFlow流量2-30L/min
5.10 HiFlow压力限制Pmax 10-22mbar
6.配件
6.1 湿化器可单独调节温度和湿度，也可自行调节温度和湿度，保证最佳的湿化
6.2 传感器热丝式流量传感器，长效，灵敏度高
6.3 呼吸管路外环式双加热丝管路，减少积水，保证湿化效果
7.报警
7.1 具备自动报警界限调整；
7.2 报警方式：光闪烁，报警音和文字信息显示；
7.3 报警快速处理，通过快捷键调节增大报警参数上、下线；。
