PCB制作过程中激光直接成像的三种方式
PCB制作过程中激光直接成像的三种方式
激光直接成像让pcb制作工艺过程简化了至少60%，而传统的底片图片转移却需要十几个步骤。
那么PCB制作过程中激光直接成像都有哪些方式呢？全世界的pcb制作商所配备的LDI设备都属于UV光的LDI，按其工艺可以具体分为三种：
1）光致抗蚀剂的激光直接成像。
这一类型是指对涂覆有专用光致抗蚀剂的在制板进行激光直接成像。
在制板上要完成导电图形基于如下三个步骤：
第一步：利于LDI在激光直接在制板上的专用光致抗蚀剂进行感光。
激光感光是由cad图形数据或计算机已存储的图形数据进行控制激光扫描的，而专业光致抗蚀剂的光敏性要比传统的光致抗蚀剂光敏要强得多（约10倍）来进行激光扫描，才能取得高的PCB图形转移的生产率。
第二步：化学显影。
专用光致抗蚀剂仍采用传统的弱碱性碳酸钠溶液进行显影。
第三步：化学蚀刻。
由于专用的光致抗蚀剂是属于耐酸性（或则耐酸性强于耐碱性）的，因此要采用酸性氯化铜蚀刻溶液等来进行蚀刻。
2）pcb制作采用化学镀锡的激光直接成像。
在制板上化学镀锡的激光直接成像（LDI),某些文献又称为激光直接刻板。
这一类型是指在制板上利用化学方法镀上一层很薄的抗蚀层锡，然后利用激光蚀刻去不需抗蚀刻、保护的锡层及底下的部分厚度（3μm~5μm)的铜箔，然后进行化学蚀刻。
由于锡层在0.5μm~1.0μm厚度）是抗碱不耐酸的。
3）以覆铜箔的在制板上的激光直接成像，这一类型是指仅在覆铜箔在制板上的激光直接成像。
他不需要对在制板进行任何涂覆抗蚀保护层，而是直接利用激光蚀刻去不需要的铜
箔，但是为了损伤介质厚度，往往还留下3μm~5μm厚度的铜箔，然后进行严格控制的快速化学蚀刻而出去留下的铜箔厚度。
因此在制板上的铜导体图形的铜厚度将会变薄些。
这具体问题具体分析。
综上所述我们了解到了PCB生产制作过程中使用的激光直接成像的类型方式，工艺在于精益求精，不断实践和优化提升。
深圳金瑞欣特种电路是专业的电路板打样和中小批量生产厂家，主营2-30层高多层板，、高频板、厚铜板、Hdi板等。
更多详情可以咨询金瑞欣特种电路官网。
PCB线路板光绘机的操作流程简介

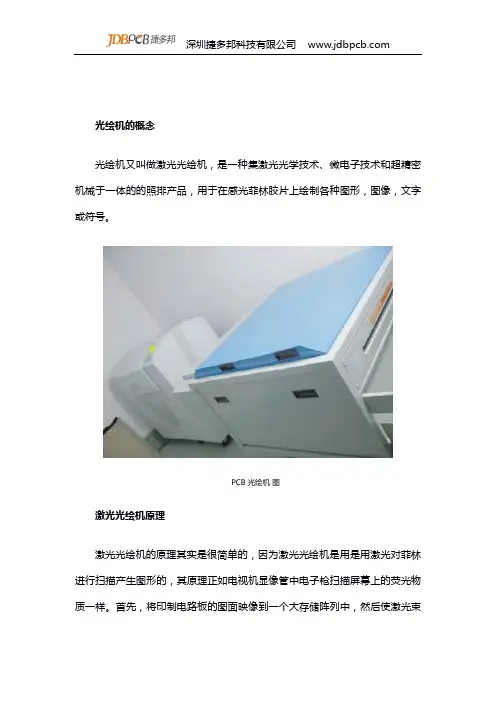

光绘机的概念光绘机又叫做激光光绘机，是一种集激光光学技术、微电子技术和超精密机械于一体的的照排产品，用于在感光菲林胶片上绘制各种图形，图像，文字或符号。
PCB光绘机图激光光绘机原理激光光绘机的原理其实是很简单的，因为激光光绘机是用是用激光对菲林进行扫描产生图形的，其原理正如电视机显像管中电子枪扫描屏幕上的荧光物质一样。
首先，将印制电路板的图面映像到一个大存储阵列中，然后使激光束按照存储阵列中相应单元的值被打开或关闭(调制)，从而得到所需要的工艺菲林。
激光光绘机采用激光做光源，有容易聚焦、能量集中等优点，对瞬间快速的底片曝光非常有利，绘制的底片边缘整齐、反差大、不虚光。
曝光采用扫描式，无论密度多大，均能在最短时间内完成曝光，绘制一张底片只需几分钟。
因此成为当今光绘行业的主流。
激光光绘机的光源多采用气体激光器，如氩、氦和氖等。
气体激光器的光源强度大但寿命却有限，约6000～10000h，因此使用一年多就需要更换光源。
现在一些光绘机生产厂家采用了半导体激光器作为光源，但较大功率的半导体激光器的生产还不很成熟。
现在激光光绘机因为原理简单，操作方便，被应用在了各行各业上，其中当然也包括PCB行业，在印刷线路板行业使用的光绘机我们把他叫做PCB光绘机。
PCB光绘操作的介绍PCB光绘操作的步骤不能说简单，也谈不上复杂，下面我们就一起来谈论一下关于PCB光绘的操作流程。
激光光绘系统由主控计算机、图形处理卡、激光光绘机和软件组成。
它是对计算机图像、文字和数据等信息进行处理，最终由激光光绘机输出制版菲林，属于计算机辅助制版系统。
根据系统配置的软件不同，它可以制作PCB光绘菲林、标牌面板菲林、丝网印刷菲林和彩色胶印分色菲林等多种菲林底版。
流程如下图所示：（PCB/LCD设计图）-->（CAM系统）-->（Gerber 文件） -->（光绘软件）-->（光栅图像处理器（RIP））-->（激光光绘机） -->（菲林冲片机）-->（菲林）在PCB光绘的时候，我们要做好很多的准备，其中包括软件的使用，软件使用时注意以下几点：光绘软件使用过程中，注意光绘文件的有序保存，最好不要将Gerber文件、光栅文件、临时文件等非程序文件置于软件安装目录中，以免删除时误删掉程序文件，破坏软件的运行。
激光选通成像原理
激光选通成像原理

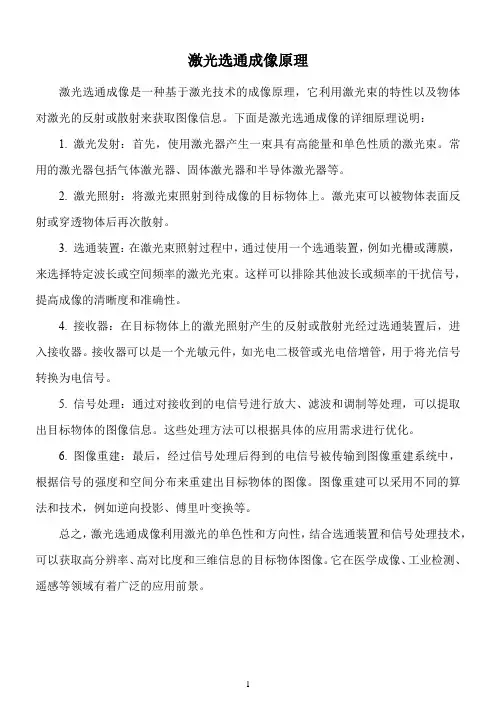

激光选通成像是一种基于激光技术的成像原理，它利用激光束的特性以及物体对激光的反射或散射来获取图像信息。
下面是激光选通成像的详细原理说明：
1. 激光发射：首先，使用激光器产生一束具有高能量和单色性质的激光束。
常用的激光器包括气体激光器、固体激光器和半导体激光器等。
2. 激光照射：将激光束照射到待成像的目标物体上。
激光束可以被物体表面反射或穿透物体后再次散射。
3. 选通装置：在激光束照射过程中，通过使用一个选通装置，例如光栅或薄膜，来选择特定波长或空间频率的激光光束。
这样可以排除其他波长或频率的干扰信号，提高成像的清晰度和准确性。
4. 接收器：在目标物体上的激光照射产生的反射或散射光经过选通装置后，进入接收器。
接收器可以是一个光敏元件，如光电二极管或光电倍增管，用于将光信号转换为电信号。
5. 信号处理：通过对接收到的电信号进行放大、滤波和调制等处理，可以提取出目标物体的图像信息。
这些处理方法可以根据具体的应用需求进行优化。
6. 图像重建：最后，经过信号处理后得到的电信号被传输到图像重建系统中，根据信号的强度和空间分布来重建出目标物体的图像。
图像重建可以采用不同的算法和技术，例如逆向投影、傅里叶变换等。
总之，激光选通成像利用激光的单色性和方向性，结合选通装置和信号处理技术，可以获取高分辨率、高对比度和三维信息的目标物体图像。
它在医学成像、工业检测、遥感等领域有着广泛的应用前景。
1。
丝网印刷直接制版(CTS)激光成像技术及设备
丝网印刷直接制版（CTS）激光成像技术及设备激光技术介绍激光技术（见图1）的输出方式是由激光头产生光柱并进行曝光，曝光过程中把网版直接当作胶片。
激光曝光与喷墨制版的区别是激光成像使用激光而非油墨，从材料而言，即便宜又环保。
但激光曝光系统有一问题是需要专用感光胶，因为激光曝光的波段只有较窄的几个毫微米，曝光范围小，与感光范围在360nm～420mm内的传统感光胶的不匹配，所以只能使用专用感光胶。
这种系统在间接制网印版的工艺方面用的较多。
图2是激光曝光成像的主要技术环节。
图1 激光成像系统文 杨芳图2 Screen Setter成像系统（注：Reflector：反射镜；UV-lamp：UV灯；optical lens：光学镜头；DMD：数字微镜设备；Lens：镜头；stencil：网版。
）在激光成像制版中，也有人提出在非图文部分直接喷射感光胶再固化的方法，理由是这样就不需显影处理。
但是考虑到感光胶粘度、流动性、丝网网孔大小不同等因素，这种方法在实际操作中实用性不高，所以较少人去研究这种方法。
激光曝光系统除了CTS系统有的优点外，它的缺点就是对感光胶的使用要求比较严格。
这种技术最适用于每天重复使用同一种油墨在同一种介质上印刷的工作者。
Stencil Writer系统Stencil Writer系统由Berg Engneering公司生产，在1997年投入使用，它的应用主要集中于工业精细印刷和商业印刷。
此系统采用氩激光直接曝光成像，用于间接的丝印制版工艺（即先在感光片上形成镂空的图像，然后进行贴网的制版工艺）。
该系统配备了一款名为“Custom dot”的软件，能影印高质量、连续调的图像。
系统允许接受PC格式、MAC格式和Postscript level格式文件。
系统可达分辨率和速度分别为1270dpi和50%网点覆盖率10min 制1m2。
瑞士Safer公司提供的Safer LDS由于使用材料的恒定性，这种系统最受DVD 以及CD制造商的欢迎。
印刷制版中的激光技术应用的原理
印刷制版中的激光技术应用的原理激光技术在印刷制版中的应用原理主要包括激光光束的形成、激光光束的调制和激光光束的投射。
激光光束的形成是通过激光器产生的。
激光器通常由激光介质、泵浦源和光学谐振腔组成。
激光介质的种类有很多，如气体、液体或固体等。
当激光介质处于激发态时，外界的泵浦源（如电流、光、化学反应等）可以使其处于受激辐射的状态，进而激发介质分子向较低能级跃迁。
这种辐射过程是自发辐射和受激辐射的综合效果，它产生了具有高能量、高亮度和高方向性的激光光束。
光学谐振腔是一个能够反射激光光线的结构，它可以反射光线，并将它们反复通过激光介质，从而提高激光光束的放大程度。
最终，通过一系列的过程，激光器可以产生高功率的激光光束。
激光光束的调制是为了满足印刷制版的要求。
调制一般包括功率调制和空间调制。
功率调制是通过改变输入光束的功率来实现的，可以通过控制激光的泵浦源或激发介质的参数来调节，以获得所需的功率输出。
空间调制是指通过空间光调制器（如光栅、液晶等）改变激光光束的相位和振幅来实现，以进一步调试光束的特性。
这样可以将光束聚焦到一个确定的位置，以便在制版过程中更好地控制激光的能量分布。
激光光束的投射是通过合适的光学系统来实现的，以便将光束准确地投射到印刷制版的目标上。
投射一般需要满足激光光束的均匀性、稳定性和焦距等要求，以确保最终的印刷质量。
激光光束的均匀性通过调节光束形状（如圆形、方形等）和能量分布来实现。
光束的稳定性通过合理设计和调节光学系统的参数来实现。
焦距的调节是基于制版材料的类型和厚度来实现的，以实现所需的刻印或曝光效果。
除了激光技术在印刷制版中的基本原理外，还有一些与激光技术相关的辅助技术也在印刷制版中得到了应用。
例如，激光束的散斑技术可以通过调整激光光源和光学系统来消除激光光束的散斑效应，从而获得更好的印刷效果。
激光束的光谱分析和调控技术可以用于实时监测激光光束的性能，并根据需求进行调节，以获得更好的印刷质量。
激光照排技术原理的应用
激光照排技术原理的应用1. 简介激光照排技术是指利用激光束通过光阻的选择性曝光，从而实现对印刷电路板（PCB）上光阻层进行图形化处理的技术。
它广泛应用于电子制造行业，可以提高PCB的制造效率和质量。
2. 激光照排技术的原理激光照排技术的原理主要包括以下几个步骤：2.1 光阻层涂布首先，在印刷电路板上涂布一层光敏感的光阻层。
这种光阻层通常由聚合物材料制成，可以通过激光的照射形成图形。
2.2 激光照射激光照排技术使用高能激光束对光阻层进行照射。
激光束的能量和照射时间的控制可以实现不同的曝光效果。
2.3 光阻层固化激光照射后，经过光阻层的光化学反应，使光阻层在照射区域发生固化。
未固化的部分可以通过洗涤剂去除。
2.4 显影通过显影工艺，去除未固化的光阻层，留下所需的图形。
显影液通常是一种有机溶剂，能够将未固化的光阻层溶解。
2.5 固化最后，对已显影的光阻层进行固化处理，以增强其耐蚀性和机械强度。
3. 激光照排技术的应用3.1 PCB制造激光照排技术在印刷电路板（PCB）的制造中广泛应用。
它可以实现高精度的图形化处理，提高制造的精度和效率。
激光照排技术能够处理复杂的PCB图形，包括细线宽、细间距、微小孔径等。
3.2 LED制造LED（Light Emitting Diode）制造是另一个应用激光照排技术的领域。
激光照射可以精确控制LED芯片的发光区域和形状，提高LED的亮度和均匀性。
3.3 模具制造激光照排技术还被广泛用于模具制造。
通过激光照射光阻层，可以在模具表面形成复杂的图案和结构。
这种技术可以提高模具的加工精度和效率。
3.4 3D打印在3D打印领域，激光照排技术被用于制造3D打印模型的成型层。
激光束可以精确照射光敏材料，从而实现复杂的3D结构。
3.5 光刻技术激光照排技术也是光刻技术中的一种重要方法。
通过激光的照射和制导，可以实现对光刻胶的局部曝光，从而制造微型元件和光学器件。
4. 结论激光照排技术是一种先进的图形化处理技术，广泛应用于电子制造、模具制造、3D打印等领域。
第六讲激光直接成像技术
（2）图形质量
LDI具有两个最突出的特点 1）能量高 高能量的光束对细导线形成起关键作用
在高能光照射下，这种激活的分子浓 度较低照度激活分子浓度高，当较多分 子处于激发态、抗蚀剂对光的吸收特性 就发生改变，光子可以轻易穿越到抗蚀 剂更深部位。使之整体更易聚合
（2）图形质量
2）光线直射板面 任何散射或非垂直光的照射都可能 引起成像区域外的抗蚀剂聚合反应 ，影响线条质量
4、直接成像的设备
2）较高的生产效率 对18英寸×24 英寸印制电路 板，达到每小时120面以上的 产能
4、直接成像的设备
3）好的可操作性 把 LDI设备设计得如同激光打印机 一样，数据处理部分设计合理
4、直接成像的设备
4）高可靠性 要求激光输出稳定、可靠，光源本 身具有较长的正常工作寿命，整套 光路的组成部分坚固，在高速移动 下保证定位准确
（1）紫外LDI专用抗蚀剂
2）工艺范围与质量 常规抗蚀剂用于LDI，难以确定它是否聚 合完全、极易出现影不足或过显影 常规干膜都有—层聚酯保护膜，若其中 含有少量不完全透明的微粒，在LDI中易 造成线条表面凹坑和侧壁效应
3）分类
LDI专用抗蚀剂分为干膜与液态两种 液态抗蚀剂除了运行成本低，适于 不平整的印制电路板表面等原有的 长处外，在 LDI 中表现最突出的特 点是其成膜很薄，可达8微米
提高细导线制造的合格率，避免重复缺 陷
3、直接成像的优点
尺寸稳定，定位精度提高
3、直接成像的优点
精确细导线的制造
3、直接成像的优点
缩短印制电路板制造流程，减少周 转时间
3、直接成像的优点
提高快速反应能力 ，降低生产成本， 减少不必要的损失
3、直接成像的优点
提升PCB性能的激光直接成像技术
Ｔｈ ｓ ｒＤｉｅ ｔＩ ａ ｉ ｇ ｅＬａ ｅ ｒ ｃ ｍ ｇ ｎ
‘
Ｔ ｃ ｎ ｌ ｇ ｏ Ｉ ｐ ｏ ｅＰＣＢ ｒ ｏ ｍ ａ ｃ ｅ ｈ ｏ ｏ ｙｔ ｍ ｒ ｖ Ｐｅ ｆ ｒ ｎ ｅ
Ｈ Ｕ Ｚｈｉｙ ｎ ・ｏ ｇ
Ａｂ ｔａｃ ｓｒ ｔ
Ｍ ａ ｙ‘ ｔ ｎ ａ ｄ ｅ ｉｎ ｒ ｌｓｆ ｒｒ ｇ ｓｒ ｔｏ ａ ｅｃ ｎ ｅ ｏ ｉ ｃ ｅ ｓ ｏ ｒ ｕ ｃ ｏ ａｉｙ ａ ｎ ‘ ａ ｄ ｒ ”ｄ ｓｇ ｕ ｅ ｏ ｅ ｉｔａｉ ｎ ｃ ｎ ｂ ｈａ ｇ ｄ ｔ ｎ ｒ ａ ｅｂ ａ ｄ ｆ ｎ ｔ ｎ ｌｔ ． ｎｄ ｓ ｉ
制 造 出各 种 类 型 的 Ｐ ＣＢ 组 件 。但 是 ， 随 着 工 艺 技 术 的 不 断 改 进 ， 设 计 师 应 该 知 道 他 们 提 供 的新 技
组 件 的 成 本 可 能 会 降 低 。ＬＤＩ不 仅 是 一 种 制 造 微
细引线和很 多小尺寸产 品的工具 。在 Ｐ ＣＢ 的 制 造
生 产 中 ，它 是 唯 一 有 能 力 对 Ｐ ＣＢ 制 造 生 产 中 的 每
一
幅 图 片 进 行 单 独 登 记 记 录 和 按 比例 排 列 的 。 现
今 ，越 来 越 多 的 Ｐ Ｂ 公 司 在 生 产 过 程 中采 用 Ｌ Ｃ ＤＩ
技 术 。
ＰｉｔｄＣｉ ｕ ｆｒ ｔ ｎ 印制 电路 信 息 ２ ０ ｏ … … ． ｒ ｅ ｒ ｉＩ ｏｍａｉ ｎ ｃ ｔｎ ｏ ０８Ｎ ． ．
ｃ ｓ ｆ ｉｈ ｅ ｄ Ｃ ｓ ｏ ｌ ｃｅｓｄｔ ｏｇ ｓｒ ｉ ｃｉ ｇ ｇ（Ｄ ）Ｌ ｏｊｓａｏ ｌｏ ｋ ｎ ｅ ｏｔｏ ｇ －ｎ Ｂ ｕｄ ｅ ｅｒａｅ ｒｕ ｈｌ ｅ ｒ ｔｍａｉ Ｌ Ｉ ＤＩｓ ｔ ｔ ｏ ｅ ｅｉ ｓ ｓ ｈ Ｐ ｃ ｂｄ ｈ ａ ｄｅ ｎ ． ｉｎ ｔ ｔ ｍａ ｆ ｌ ｕ ｉ ｎ
ldi直接成像技术原理
ldi直接成像技术原理LDI直接成像技术原理什么是LDI直接成像技术？LDI直接成像技术（Laser Direct Imaging）是一种先进的电路板制造技术，用于将图形直接绘制在电路板上，以替代传统的光绘工艺。
该技术通过使用激光器将图形直接投射到电路板上，从而大大提高了制造效率和精度。
LDI直接成像技术的工作原理1.投影系统： LDI直接成像技术使用一个高精度的光学投影系统，它由投影镜头、激光器和光学器件组成。
投影系统中的激光器会发出一束高能量的激光光束。
2.掩膜制作：在LDI直接成像技术中，首先需要根据设计要求制作一个掩膜。
掩膜是一个类似于传统光刻掩膜的遮罩，上面有要绘制的电路图案。
3.激光照射：接下来的步骤是将掩膜放置在电路板上，然后使用激光器对图案进行照射。
激光光束会通过光学器件，将图案投射到掩膜和电路板之间的空间中。
4.光敏材料曝光：接收到激光照射的电路板上涂有一层光敏材料。
当激光光束照射到光敏材料时，光敏材料会发生化学反应，从而使其变得光可见。
5.显影过程：经过光敏材料的曝光后，需要进行显影过程。
显影过程通过使用化学试剂将光敏材料中曝光的部分去除，从而形成所需的电路图案。
LDI直接成像技术的优势LDI直接成像技术相比传统的光刻工艺具有以下优势：•高精度： LDI直接成像技术使用高精度的光学投影系统，可以实现更高的精细度和解析度。
•高效率：由于直接将图案投射到电路板上，避免了传统光刻工艺中的多个步骤，因此大大提高了制造效率。
•减少污染： LDI直接成像技术减少了化学试剂的使用量，从而减少了对环境的污染。
•节省成本：由于工艺步骤减少，LDI直接成像技术可以减少生产成本和时间。
结论LDI直接成像技术是一种先进的电路板制造技术，通过使用激光器将图形直接投射到电路板上，大大提高了制造效率和精度。
该技术具有高精度、高效率、减少污染和节省成本等优势，被广泛应用于电子制造行业。
LDI直接成像技术的应用领域LDI直接成像技术在电子制造行业中有着广泛的应用，特别是在高密度电路板制造方面。
pcb内光成像流程
pcb内光成像流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!PCB 内光成像流程是 PCB 制造过程中的一个重要环节，它主要包括以下几个步骤：1. 底片制作：需要根据 PCB 的设计要求制作底片。
PCB曝光工艺及其成像影响析
PCB曝光工艺及其成像影响析PCB曝光工艺及其成像影响析一、曝光曝光即在紫外光照射下，光引发剂吸收了光能分解成游离基，游离基再引发光聚合单体进行聚合交联反应，反应后形成不溶于稀碱溶液的体型大分子结构。
曝光一般在自动双面曝光机内进行，现在曝光机根据光源的冷却方式不同，可分风冷和水冷式两种。
二、曝光定位1)目视定位目视定位通常适用于使用重氮底版，重氮底版呈棕色或桔红色的半透明状态；但不透紫外光，透过重氮图像使底版的焊盘与印制板的孔重合对准，用胶带固定即可进行曝光。
2)脱销定位系统定位脱销定位系统包括照相软片冲孔器和双圆孔脱销定位器。
定位方法是：首先将正面、反面两张底版药膜相对在显微镜下对准；将对准的两张底版用软片冲孔器于底版有效图像外任冲两个定位孔，把冲好定位孔的底版任取一张去编钻孔程序，便能得到同时钻出元件孔及定位孔的数据带，一次性钻出元件孔及定位孔，印制板金属化孔及预镀铜后，便可用双圆孔脱销定位器定位曝光。
3)固定销钉定位此固定销钉分两套系统，一套固定照相底版，另一套固定印制板，通过调整两销钉的位置，实现照相底版与印制板的重合对准。
曝光后，聚合反应还要持续一段时间，为保证工艺的稳定性，曝光后不要立即揭去聚酯膜，以使聚合反应持续进行。
待显影前再揭去聚酯膜。
三、影响曝光成像质量的因素影响曝光成像质量的因素除干膜光致抗蚀剂的性能外，光源的选择、曝光时间(曝光量)的控制、照相底版的质量等都是影响曝光成像质量的重要因素。
1)光源的选择任何一种干膜都有其自身特有的光谱吸收曲线，而任何一种光源也都有其自身的发射光谱曲线。
如果某种干膜的光谱吸收主峰能与某种光源的光谱发射主峰相重叠或大部分重叠，则两者匹配良好，曝光效果最佳。
国产干膜的光谱吸收曲线表明，光谱吸收区为310-440nm(毫微米)。
从几种光源的光谱能量分布可看出，镐灯、高压汞灯、碘镓灯在310-440nm波长范围均有较大的相对辐射强度，是干膜曝光较理想的光源。
