液位控制器的电路模拟设计
液位控制开关原理图
液位控制开关原理图
液位控制开关是一种常用的自动控制装置，通过感应液体的液位高低来控制相关设备的启停。
其原理图如下：
[液位控制开关原理图]
原理说明：
1. [传感器部分] 传感器部分由液位传感器和相关电路组成。
液位传感器通常采用浮子式或电极式传感器。
当液体液位高于或低于设定值时，传感器将会发出相应的电信号。
2. [比较部分] 比较部分由比较器等电路元件组成。
该部分接收传感器发出的电信号，并与预设的液位阈值进行比较。
如果液位高于设定值，则会输出高电平信号；如果液位低于设定值，则会输出低电平信号。
3. [控制部分] 控制部分由继电器或其他输出设备组成。
根据比较部分输出的电平信号，控制部分会对相关设备进行启停控制。
例如，当比较部分输出高电平信号时，控制部分可以通过继电器使相关设备启动；当比较部分输出低电平信号时，控制部分可以通过继电器使相关设备停止。
整个液位控制开关原理图中没有标题相同的文字，保证了图文清晰明了。
设计水位自动控制电路
设计水位自动控制电路要用继电器来控制水泵工作，带动水泵工作的电动机必须接在继电器的常闭触点所控制的与电源串联的执行电路中，如图（二）4．26－1所示。
当水箱里没有水的时候，继电器处于释放状态，常闭触点正好把电路接通，使马达工作，于是水被抽往水箱之中。
问题是如何控制水位呢？如果把高低液位探针1、2，接到继电器输入信号的6、7端，一旦水位上升到高液位时，6、7端即被水导通，继电器工作，衔铁吸合，原来的执行电路中的常闭触点也就脱离接触，马达停转；这是我们希望的程序。
但在水泵停止工作以后，水位下降，一旦水位与高液位探针脱离接触，因继电器的6、7端之间断开，继电器释放衔铁，常闭触点又接通，马达又开始工作，如此频繁通断，这不符合我们的控制要求。
仔细分析上述过程，在液面上升阶段，6、7端断开时，我们需要继电器释放衔铁，常闭触点接通，但在液面下降阶段，6、7端断开时，就不希望继电器释放衔铁了，如何来维持继电器的工作状态呢？设想有另一个开关，接在6、7两端之间，当水位下降使6、7端断开时，这个开关就接通，那么问题就解决了。
这个开关可以从继电器的另一把刀所控制的触点对中来选取（这种能够维持继电器原来吸合状态的电路，电工学中叫自保电路）。
例如用手动按钮来控制马达运转时，常用这种电路，如图（二）4．26－2所示。
当SA1按触时，继电器工作，SJ2接通，马达工作；同时S1也接通，使继电器能处于稳定的吸合状态。
为实现水塔中高低液位控制，正需要这种设计思路。
实验电路如图（二）4．26－3所示。
电路中探针1、2端分别与7、6端相连，同时，在7端和3端（水箱金属外壳）之间串入继电器的一对常开触点（图中的10、11）。
下面就把液面下降的过程作一简单分析。
当水位下降以前，继电器已经吸合，常闭开关（常闭触点）SJ1断开，水泵停止工作，常开开关（常开触点）SJ2接通，7端与3端相通。
当水位下降到高波位探针以下时，1、2端之间断开，但2、3端之间通过水导通，2端与6端相连，3端通过SJ2与7端相通，因此6、7端仍然相通，继电器的控制回路仍有一定的工作电流维持继电器的吸合状态。
基于PID的液位控制系统的设计与实现
基于PID的液位控制系统的设计与实现液位控制系统是工业生产过程中常用的控制技术之一、PID（比例-积分-微分）控制器是一种经典的控制算法，可以有效地实现液位控制。
本文将设计和实现基于PID的液位控制系统。
液位控制系统一般由传感器、执行器和控制器组成。
传感器用于测量液位高度，执行器用于调节液位，而控制器则根据测量值和设定值之间的差异来控制执行器的运动。
在这个过程中，PID控制器起到关键的作用。
首先，我们需要设计传感器来测量液位高度。
常见的液位传感器有浮子式、压力式和电容式传感器。
根据实际应用需求，选择适合的传感器。
传感器的输出值将作为反馈信号输入到PID控制器中。
其次，我们需要选择合适的执行器来调节液位。
根据液位的控制需求，可以选择阀门、泵等执行器。
这些执行器的动作是由PID控制器输出的控制信号来控制的。
接下来，我们将重点介绍PID控制器的设计和实现。
PID控制器由比例、积分和微分三个部分组成。
比例部分输出和误差成正比，积分部分输出和误差的累积和成正比，微分部分输出和误差的变化率成正比。
PID控制器的公式为：输出=Kp*错误+Ki*积分误差+Kd*微分误差其中，Kp、Ki、Kd是PID控制器的三个参数。
这些参数的选择对于系统的稳定性和响应速度有重要影响。
参数的选择需要通过实验和调试来确定。
在PID控制器的实现中，有两种常用的方式：模拟PID和数字PID。
模拟PID控制器基于模拟电路实现，适用于一些低要求的应用场景。
数字PID控制器基于微处理器或单片机实现，适用于更复杂的控制场景。
在具体的实现中，我们需要先进行系统建模和参数调整。
系统建模是将液位控制系统转化为数学模型，以便进行分析和设计。
常见的建模方法有传递函数法和状态空间法。
参数调整是通过实验和仿真等手段来确定PID控制器的参数。
接下来，根据建模和参数调整的结果，我们可以进行PID控制器的实际设计和实现。
在设计过程中，需要注意选择合适的控制算法和调试方法，以保证系统的稳定性和性能。
水位控制系统模拟设计
电气控制技术课程设计任务书20 11 －20 12 学年第 2学期第 19 周－ 19 周题目水位控制系统模拟设计内容及要求运行要求：外界向水池灌水的条件是水池水位到达下限，外界停止向水池灌水的条件是水池水位到达上限。
由水池向水塔灌水的条件是水塔水位到达水位下限且水池水位大于水位下限，水池停止给水塔灌水的条件是水池水位到达下限或水塔水位到达上限。
根据运行要求，画出控制系统线路图、列输入输出分配表、编写梯形图并逐条加注释，且写出程序流程图。
完成课程设计说明书与课程设计报告。
进度安排1、讲授课程设计的要求、任务和方法，布置设计题目（0.5天）；2、查阅资料，确定设计方案（1天）；3、设计、实验调试并完成课程设计报告（2.5天）；4、当场个人答辩及报告评阅（1天）。
学生姓名：指导时间 2012 年6月 18日至2012年6月 22日指导地点： F楼 212室任务下达2012 年 6月 15日任务完成2012年6月 22日考核方式 1.评阅□ 2.答辩□ 3.实际操作□ 4.其它□指导教师彭登峰系（部）主任注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。
2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。
【摘要】水塔水位控制系统是我国住宅小区广泛应用的供水系统，传统的控制方式存在控制精度低、能耗大的缺点。
在水资源日益匮乏的今天，节约用水、提高水资源的利用率就显得十分必要。
传统的水塔水位控制为粗放式的，基本没有对水泵的合理控制，且多为人力控制工作强度大、危险。
所以除了浪费电能外，还造成了人员的浪费。
采用新型的PLC控制供水方式与过去旧的控制方式相比在运行的经济性、可靠性、稳定性等方面有显著优势，特别是在提倡低碳的情况下有很好的节能效果，且由于PLC强大的扩展性以适应今后城市供水建设的发展需要。
【关键词】水位控制PLC目录一、课程设计题目 (5)二、课程设计要求 (5)三、课程设计过程步骤 (5)1、I/O接口分配 (5)2、输入输出电路 (6)3、工作原理 (6)4、线路连接 (6)5、梯形图 (7)四、关于实际水塔水位控制系统的补充 (10)五、心得体会 (11)六、致谢 (12)七、参考文献 (12)八、附录（指令表） (13)前言在工业生产中，电流、电压、温度、压力、液位、流量、和开关量等都是常用的主要被控参数。

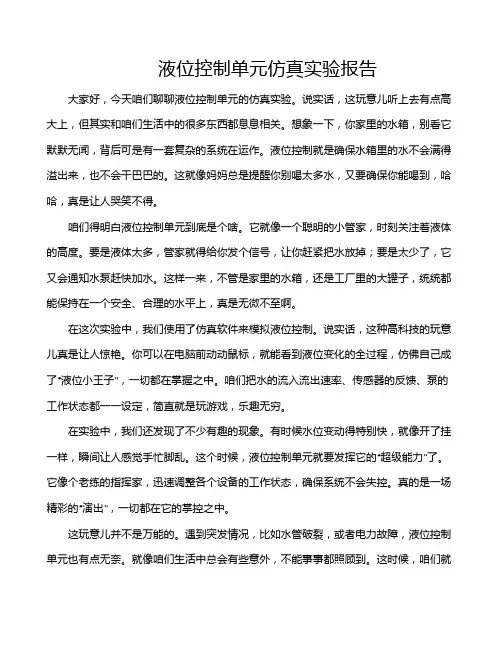

液位控制单元仿真实验报告
液位控制单元仿真实验报告大家好，今天咱们聊聊液位控制单元的仿真实验。
说实话，这玩意儿听上去有点高大上，但其实和咱们生活中的很多东西都息息相关。
想象一下，你家里的水箱，别看它默默无闻，背后可是有一套复杂的系统在运作。
液位控制就是确保水箱里的水不会满得溢出来，也不会干巴巴的。
这就像妈妈总是提醒你别喝太多水，又要确保你能喝到，哈哈，真是让人哭笑不得。
咱们得明白液位控制单元到底是个啥。
它就像一个聪明的小管家，时刻关注着液体的高度。
要是液体太多，管家就得给你发个信号，让你赶紧把水放掉；要是太少了，它又会通知水泵赶快加水。
这样一来，不管是家里的水箱，还是工厂里的大罐子，统统都能保持在一个安全、合理的水平上，真是无微不至啊。
在这次实验中，我们使用了仿真软件来模拟液位控制。
说实话，这种高科技的玩意儿真是让人惊艳。
你可以在电脑前动动鼠标，就能看到液位变化的全过程，仿佛自己成了“液位小王子”，一切都在掌握之中。
咱们把水的流入流出速率、传感器的反馈、泵的工作状态都一一设定，简直就是玩游戏，乐趣无穷。
在实验中，我们还发现了不少有趣的现象。
有时候水位变动得特别快，就像开了挂一样，瞬间让人感觉手忙脚乱。
这个时候，液位控制单元就要发挥它的“超级能力”了。
它像个老练的指挥家，迅速调整各个设备的工作状态，确保系统不会失控。
真的是一场精彩的“演出”，一切都在它的掌控之中。
这玩意儿并不是万能的。
遇到突发情况，比如水管破裂，或者电力故障，液位控制单元也有点无奈。
就像咱们生活中总会有些意外，不能事事都照顾到。
这时候，咱们就得考虑备份系统，做好应急预案。
听上去繁琐，但想想吧，这就像人生中的“备胎”，总得有个后招，才能应对突发的风波。
实验中，我们还尝试了不同的液体，比如水、油，甚至是一些化学药品。
每种液体的流动特性都不一样，控制起来就像调皮的小孩，有时候听话，有时候偏要闹腾。
尤其是油，它的粘稠度可不是开玩笑的。
咱们得小心翼翼，不然可就玩完了。
课程设计--- 水位控制器的设计
课程设计2010年7月31日课程设计任务书课程低频数字电子线路课程设计题目水位控制器的设计主要内容、基本要求、主要参考资料等主要内容：设计一个水位控制器，使水位稳定在固定的一点上，误差在±1cm。
实现对水位的实时监测和LED数字显示。
测量水位信号为模拟量。
基本要求：1.画出水位控制器的结构框图。
2.画出系统原理电路图。
3.对电路进行仿真实验。
4.按要求完成课程设计报告，交激光打印报告和电子文档。
主要参考资料：[1] 阎石.数字电子技术基础[M].北京：高等教育出版社，2001.[2] 彭介华.电子技术课程设计指导[M].北京：高等教育出版社，1997.[3] 孙梅生.电子技术基础课程设计[M].北京：高等教育出版社，1998.[4] 高吉祥. 电子技术基础实验与课程设计[M].北京：电子工业出版社，2002.完成期限2010年7月31日指导教师专业负责人2010 年7 月22 日一、任务技术指标1、将测量水位的模拟信号整形后输入；2、使水位稳固在一点上，误差为±1cm，对水位实行实时监测；3、通过LED数字显示当前水位及抽水、排水状况；4、用MULTISIM进行仿真实验。
二、总体设计思想1.基本原理（1）根据水的弱导电性,当水位低于-1cm时，输入信号u1，u5为低电平,经过由555构成的施密特触发器整形、反向后，输出的v1、v2为高电平。
v1为高电平，则继电器J1吸合，抽水机M1工作，进行抽水，此时 D1发光。
v2 经反相器后变为低电平，所以J2断开，抽水机M2不工作。
（2）当水位高于+1cm时，输入信号u1、u5为高电平，经过由555构成的施密特触发器整形、反向后，输出的v1、v2为低电平。
v2经反向器后变为高电平，此时，继电器J2耦合，抽水机M2工作，进行排水，此时由于编码器的优先选择性D5发光。
由于v1为低电平，所以J1断开，抽水机M1不工作。
（3）当水位处于要求的范围内时，输入信号u1为高电平，u5为低电平。
水位控制器电路制作
水位控制器电路制作电路图12344321TRIG2OUT34C VOLT5THOLD6DISC HG781R ESET VCCGNDIC1555R175kR225kR3100kR45.1kVT12SC8050VD11N4007RELAYRELAY-DPSTC110uC20.01uMCB A 水池GND+5VC34.7u核心元器件1、555芯片555集成电路是8脚封装，双列直插型，如图3(A)所示，按输入输出的排列可看成如图3(B)所示。
其中6脚称阈值端(TH)，是上比较器的输入；2脚称触发端(TR)，是下比较器的输入；3脚是输出端(Vo)，它有O 和1两种状态，由输入端所加的电平决定；7脚是放电端(DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定；4脚是复位端(MR)，加上低电平时可使输出为低电平；5脚是控制电压端(Vc),可用它改变上下触发电平值；8脚是电源端，1脚是地端。
图3 555集成电路封装图可以把 555 电路等效成一个带放电开关的 R－S 触发器，这个特殊的R－S触发器有2个特点：（1）两个输入端的触发电平要求一高一低。
（2）两个输入端的触发电平，也就是使它们翻转的阈值电压值也不同。
555等效触发器功能表如下：2、2、NPN型三极管由三块半导体构成，其中两块N型和一块P型半导体组成，P型半导体在中间，两块N型半导体在两侧。
可以当做开关元件使用。
电路工作原理采用555时基集成电路组成的水位控制系统的电路图如图1所示。
电路中555时基集成电路器（IC1）构成施密特触发器完成整个水位控制功能。
图中A、B、C是三个电极检测点。
当水位高于水位线A时，水泵停机，停止给水池加水；水位低于水位线B时，水泵工作，给水池加水。
C电极是最低水位检测点，它连接于电源VDD。
当水位低于水位线B时，C与B点不导通，导致IC 1的2、6脚电位为零，555时基集成电路3脚输出高电平，VT1导通，继电器吸合，水泵给水池加水。
简单的水位控制电路设计
简单的水位控制电路设计
一个简单的水位控制电路可以使用一个水位传感器和一个继电器来实现。
步骤如下：
1. 将水位传感器安装在水箱或液体容器中，确保传感器的位置能够准确地检测到水位的变化。
2. 将传感器的信号线连接到一个比较器电路的输入端。
比较器电路可以使用运算放大器来实现。
输入端的另一端连接一个可调阈值电位器。
根据实际需求，通过调节阈值电位器的阈值来设置水位的上下限。
3. 比较器的输出连接到一个继电器电路。
继电器是一个电磁开关，可以用来控制其他电气设备的开关。
4. 将继电器的输出端连接到需要控制的设备，例如水泵或阀门。
当水位超过或低于设定的阈值时，比较器的输出会触发继电器，从而打开或关闭设备。
需要注意的是，这只是一个简单的水位控制电路设计，可能需要根据实际需求进行调整和改进。
