CAD CAE CAM课程设计
成绩：
《CAD/CAM/CAE设计实践》课程设计
课程：CAD/CAM/CAE设计实践
学期： 2013～2014学年第一学期
教师：
时间：
姓名：
学号：
年级、专业：
西南交通大学
立式钻孔机的CAD/CAM/CAE设计
1、立式钻孔机简介
1.1、立式钻孔机的工作原理
1.1.1、工作原理
立式钻孔机动力来源于电机，通过电带动电机产生转动。
因而与电机相连的皮带轮即发生相应转动，此转动通过传动轴上不同传动比的齿轮的作用，实现变速。
而立式钻孔机侧面具有调节转头上下移动的装置，通过其顺时针或者逆时针的相应转动，即可使得转头进行上下移动。
因此对于在一定厚度范围内的物体，通过将其置于载物台固定，转头旋转之后进行上下移动，即可实现对于一定厚度范围内的物体的钻孔。
1.1.2、应用领域
立式钻孔机广泛运用于各种工厂的钻孔作业中，并且主要用于加工较小较薄的产品。
产品材料包括木质，塑料，钢铁等，多种多样。
加工的产品类型多样，涵盖重轻工业，航空，车辆等等。
可以说，立式钻孔机与我们日常生活息息相关，常见而运用广泛。
1.2、立式钻孔机国内外研究情况
打孔技术起源于我国。
根据古书《川盐纪要》记载，我国早在2200多年前的秦代就开始利用钻探技术凿井取盐。
早期的打孔机是由人力驱动的简单冲击式机械，经长期不断演变、发展，成为现代具有机动动力驱动的各种冲击式钻机。
而本文所述的立式钻孔机为手动钻孔机，它包括一个手动传递机构，一个轴向进给机构，一个导向机构，一个间隙调整机构。
产品密封性能良好，工作稳定，劳动强度低、可一机多用。
而目前立式钻孔机技术在国内外都已达到成熟，各方面性能都相当稳定。
2、立式钻孔机产品的装配
立式钻孔机的结构分析
proe建模，绘制成的立式钻孔机的装配图和爆炸图如图2-1和图2-2所示：
图2-2 立式钻孔机的装配图图2-2 立式钻孔机的爆炸图
连接：由装配图、爆炸图的组合可看出，两半外壳之间通过螺钉螺母连接，电动机与固定平板通过螺钉连接，固定平板与外壳也如此。
两皮带轮通过皮带连接，而两皮带轮的固定通过键槽与其外部的固定装置。
轴承与外壳通过嵌入，齿轮与转动轴之间有键槽，通过轴本身与固定套进行固定。
主轴上下移动通过把手旋转装置对主轴进行上下拨动。
固定板与光轴之间通过旋转固定。
底座与光轴，外壳与光轴都通过加强套进行固定，由螺钉螺母进行连接。
外壳中的连接多通过齿轮的传动和轴承进行连接。
装配：由装配图、爆炸图的组合可看出，底座、加强套、螺钉、螺母之间通过两个轴对齐，面配合即可装配。
外壳、加强套、螺钉、螺母之间，电机、固定板、螺钉之间同理。
外壳与轴之间通过一个轴对齐，一个面对齐进行装配。
轴，键，齿轮之间通过一个轴对齐，三个面配合进行装配。
而它们与外壳之间则通过一个轴对齐，一个面对齐进行装配。
两个皮带轮与皮带之间通过一个相切，一个轴对齐，一个面对齐进行装配。
把手，齿轮轴之间通过螺钉连接，装配方式为一个轴对齐，一个面配合。
装配方式大致如此。
利用CAD软件绘制一轴的工程图，如下图所示：
3、传动轴零件的CAM过程
3.1、绘制加工轮廓线
打开Mstercam X5软件，在绘图区底部的属性栏中单击“平面”，从中选择“H车床半径”|“设置平面到+X+Z相对于您的（WCS）”，接着绘制传动轴的外轮廓线，如图3-1所示：
图3-1 传动轴外轮廓线
3.2、选择机床系统
在菜单栏中选择“机床类型”|“车床”|“默认”命令。
3.3、设置工件素材
在刀具路径操作管理器中，进行材料设置，如图3-2所示：
图3-2 工件材料
3.4车右端面
在菜单栏中选择“刀具路径”|“车端面”命令，进行刀具参数设置，如图
3-3，图3-4所示，完成生成车端面的刀具路径如图3-5所示。
图3-3 车端面刀具路径参数
图3-4 车端面参数
图3-5 车端面刀具路径
3.5、粗车右半边工件
在菜单栏中选择“刀具路径”|“粗车”命令，设置刀具等参数，完成生成粗车的刀具路径如图3-6所示：
图3-6 粗车刀具路径
3.6、精车右半边工件
在菜单栏中选择“刀具路径”|“精车”命令，设置刀具等参数，完成生成精车的刀具路径如图3-7所示：
图3-7 精车刀具路径
3.7、左半边工件的车端面、粗车、精车加工
与右端加工进行同理操作生成总的刀具路径，如图3-8所示：
图3-8 总刀具路径
3.8、加工键槽
在菜单栏中选择“机床类型”|“铣床”|“默认”命令，铣2个键槽，加工键槽刀具路径如图3-9所示：
图3-9 键槽加工路径
3.9、进行验证加工
加工后的工件如图3-10所示：
图3-10 加工完成图
3.10、主要的程序段（程序截取前10句）
%
O0000 程序命名为0000
G21 毫米单位输入
G0 T0101 快速移动定位，换1号刀，刀具的补正号是1
G18 选择XZ平面
G97 S1919 M03 主轴正转，恒转速为1919r/min
G0 G54 X45.618 Z150. G54调用工件坐标系，刀具快速移动到坐标点
X45.618，Z150.
G50 S3600 G50设置工件零点，主轴转速3600r/min
G96 S275 G96恒线速控制，设定切削速度(线速度)为275 G99 G1 X-1.6 F.2 G99每转进给量0.2mm/r，工进到点X-1.6
G0 Z152. 刀具迅速移动到Z150，X22.9的位置
X22.9
表1 工艺过程卡片
4、传动轴零件的CAE过程
先定义材料（STEEL），对轴进行材料分配（STEEL），接着进行约束和施加载荷，对键槽施加X方向的力550N，结果如图4-1所示：
图4-1 分配材料并约束施加载荷
点击“分析和研究”，如图4-2所示，点击文件→新建静态分析，按绿旗运行按钮，运行结束后，按“查看设计研究或有限元分析结果”，查看应力、应变分析得结果如图4-3，图4-4所示：
图4-2
图4-3 轴的应力
图4-4 轴的应变
由图4-1和图4-2可知，最大受力在轴小端键槽与键连接处，最小受力在轴端部，查机械设计书，可得材料45钢的直径小于100mm 的轴的许用弯曲应力
[]1σ-=55MPa ，由于[]max 1σσ-<，由图可知满足工作要求。
5、结论
通过对立式钻孔机产品的CAD/CAM/CAE 设计，缩短了产品设计周期，降低了
设计成本，设计阶段就可以清楚地掌握其加工方式和力学性能，避免一些简单的错误，有利于立式钻孔机的批量生产。
6、参考文献
1、濮良贵，纪名刚.机械设计（第八版）.高等教育出版社.2006,5.
2、刘国华，李德溥，张海兵.Pro/ENGINEER Wildfire 5.0 产品设计行业应用实践.机械工业出版社.2010,3.。
三元叶片泵的CAD CAM CAE课程设计
三元叶片泵的CAD/CAM/CAE设计1、三元叶片泵CAD/CAM/CAE设计的意义再通过传统的方式设计常常会发现再设计三元叶片泵的转子轴的受力比较复杂，通过力学列方程，求解和画出相应的应力图，用手工话比较复杂，工作量比较大，这样使设计周期大大增大，CAE这可以帮助完成复杂的受力分析；其次是手工绘图需要投入大量的人力和财力，并且不易修改图形，更重要是的手工绘图难以直观地表达复杂产品的装配关系，CAD可以使装配关系简单的表达和数据共享等；最后就是在采用数控加工时需要编写很多程序，而程序涉及到许多关键点的坐标，需要手工计算，工作量大并且出错的概率比较大等等问题，CAM可以自动编程，自动找到关键点。
因此为了很快的找到危险点或者面，减少手工编程和绘图所导致设计周期增大等问题，而引进CAD/CAM/CAE对三元叶片泵的设计，而达到缩短产品设计周期，降低设计成本，设计数据能有效地共享和充分地利用，设计阶段就可以清楚地掌握其加工方式和力学性能等目的。
2、三元叶片泵的装配2.1三元叶片泵的装配图和爆炸图及其相关说明装配图和爆炸图分别如图1、图2所示：图 1、装配整体图图 2三元叶片泵的爆炸图图一是三元叶片泵的装配图形，图二为三元叶片泵的爆炸图，如下结合图二对图一做说明。
三元叶片泵的零件按照图二从左到右的顺序介绍（以从左到右的顺序进行编号1——12）根据表一所示：表格 1 三元叶片泵的零件介绍编号1（左一） 2 3 4 5 6名称螺栓泵盖垫片定子轴小滑块大滑块作用连接防泄漏定位滑块编号7 8 9 10 11 12 右一名称转子轴衬套密封圈泵体螺钉压盖作用提供动力防泄漏固定连接2.2三元叶片泵的主要零件的连接方式主要选取了泵盖、泵体、压盖、转子轴为说明在solidedge环境下的的装配和连接方式，具体见表格。
表格 2 三元叶片泵部分零件的装配关系和连接关系零件名称装配关系连接关系泵盖和泵体两个轴对齐和面贴合六个螺栓连接泵体和压盖面贴合和两个各轴对齐三个螺钉连接泵体和转子轴一个面贴合和一个轴对齐滑动连接，保证能运动注：三元叶片泵的其他零件的装配关系也是采用轴对齐和面贴合关系进行装配的，连接关系也是根据上述三种进行定位进行安装的。
cadcaecam课程设计

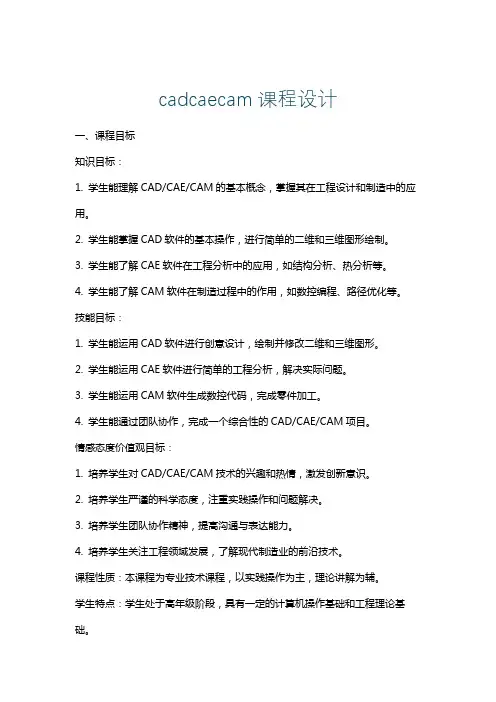

cadcaecam课程设计一、课程目标知识目标：1. 学生能理解CAD/CAE/CAM的基本概念，掌握其在工程设计和制造中的应用。
2. 学生能掌握CAD软件的基本操作，进行简单的二维和三维图形绘制。
3. 学生能了解CAE软件在工程分析中的应用，如结构分析、热分析等。
4. 学生能了解CAM软件在制造过程中的作用，如数控编程、路径优化等。
技能目标：1. 学生能运用CAD软件进行创意设计，绘制并修改二维和三维图形。
2. 学生能运用CAE软件进行简单的工程分析，解决实际问题。
3. 学生能运用CAM软件生成数控代码，完成零件加工。
4. 学生能通过团队协作，完成一个综合性的CAD/CAE/CAM项目。
情感态度价值观目标：1. 培养学生对CAD/CAE/CAM技术的兴趣和热情，激发创新意识。
2. 培养学生严谨的科学态度，注重实践操作和问题解决。
3. 培养学生团队协作精神，提高沟通与表达能力。
4. 培养学生关注工程领域发展，了解现代制造业的前沿技术。
课程性质：本课程为专业技术课程，以实践操作为主，理论讲解为辅。
学生特点：学生处于高年级阶段，具有一定的计算机操作基础和工程理论基础。
教学要求：结合学生特点和课程性质，注重实践与理论相结合，提高学生的实际操作能力和解决问题的能力。
通过课程学习，使学生能够将CAD/CAE/CAM 技术应用于实际工程项目中，为未来从事相关工作打下坚实基础。
二、教学内容1. CAD技术基础- CAD软件的认识与安装- 二维图形绘制与编辑- 三维图形建模与渲染- 图形尺寸标注与公差表示2. CAE技术基础- 有限元分析基本原理- 结构分析实例操作- 热分析实例操作- 流体力学分析实例操作3. CAM技术基础- 数控编程基本概念- 数控机床的操作与编程- 路径规划与优化- 零件加工工艺设计4. 综合项目实践- 项目分析与需求确定- 团队协作与任务分配- 设计与制造过程实施- 项目成果展示与评价教学内容安排与进度：第一周：CAD技术基础第二周：CAE技术基础第三周：CAM技术基础第四周：综合项目实践教材章节关联：1. CAD技术基础：教材第一章至第四章2. CAE技术基础：教材第五章至第七章3. CAM技术基础：教材第八章至第十章4. 综合项目实践：结合前三部分内容，开展实际项目操作教学内容确保科学性和系统性，以实践操作为主，结合理论知识，使学生在掌握基本技能的同时，能够将所学技术应用于实际工程项目中。
cadcaecam课程设计

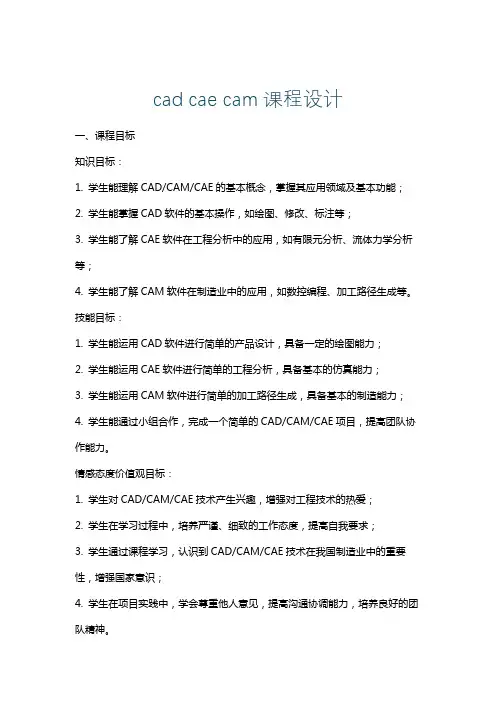

cad cae cam课程设计一、课程目标知识目标：1. 学生能理解CAD/CAM/CAE的基本概念，掌握其应用领域及基本功能；2. 学生能掌握CAD软件的基本操作，如绘图、修改、标注等；3. 学生能了解CAE软件在工程分析中的应用，如有限元分析、流体力学分析等；4. 学生能了解CAM软件在制造业中的应用，如数控编程、加工路径生成等。
技能目标：1. 学生能运用CAD软件进行简单的产品设计，具备一定的绘图能力；2. 学生能运用CAE软件进行简单的工程分析，具备基本的仿真能力；3. 学生能运用CAM软件进行简单的加工路径生成，具备基本的制造能力；4. 学生能通过小组合作，完成一个简单的CAD/CAM/CAE项目，提高团队协作能力。
情感态度价值观目标：1. 学生对CAD/CAM/CAE技术产生兴趣，增强对工程技术的热爱；2. 学生在学习过程中，培养严谨、细致的工作态度，提高自我要求；3. 学生通过课程学习，认识到CAD/CAM/CAE技术在我国制造业中的重要性，增强国家意识；4. 学生在项目实践中，学会尊重他人意见，提高沟通协调能力，培养良好的团队精神。
二、教学内容1. CAD/CAM/CAE基本概念及发展历程- CAD/CAM/CAE的定义与作用- 发展历程及在我国的应用现状2. CAD软件操作与应用- CAD软件的界面与基本功能- 二维绘图、三维建模、装配图绘制- 工程图纸的标注与输出3. CAE软件在工程分析中的应用- 有限元分析基本原理- 流体力学分析基本原理- 典型案例分析与操作演示4. CAM软件在制造业中的应用- 数控编程基本概念与流程- 加工路径生成与优化- 典型加工工艺案例分析5. CAD/CAM/CAE项目实践- 项目任务与要求- 小组合作与分工- 项目实施与成果展示教学内容安排与进度：1. 第1周：CAD/CAM/CAE基本概念及发展历程2. 第2-3周：CAD软件操作与应用3. 第4-5周：CAE软件在工程分析中的应用4. 第6-7周：CAM软件在制造业中的应用5. 第8-9周：CAD/CAM/CAE项目实践教材章节及内容：1. 第一章：CAD/CAM/CAE概述2. 第二章：CAD软件操作与应用3. 第三章：CAE软件在工程分析中的应用4. 第四章：CAM软件在制造业中的应用5. 第五章：CAD/CAM/CAE综合应用案例三、教学方法本课程采用以下教学方法，旨在激发学生学习兴趣，提高教学效果：1. 讲授法：- 用于讲解CAD/CAM/CAE基本概念、发展历程、基本原理等理论知识，使学生对课程内容有整体的认识；- 结合多媒体课件，以图文并茂的形式呈现教学内容，增强学生的学习兴趣和记忆效果。
CADCAECAM课程设计
成绩：《CAD/CAM/CAE设计实践》课程设计课程：CAD/CAM/CAE设计实践学期： 2013～2014学年第一学期教师：时间：姓名：学号：年级、专业：西南交通大学立式钻孔机的CAD/CAM/CAE设计1、立式钻孔机简介1.1、立式钻孔机的工作原理1.1.1、工作原理立式钻孔机动力来源于电机，通过电带动电机产生转动。
因而与电机相连的皮带轮即发生相应转动，此转动通过传动轴上不同传动比的齿轮的作用，实现变速。
而立式钻孔机侧面具有调节转头上下移动的装置，通过其顺时针或者逆时针的相应转动，即可使得转头进行上下移动。
因此对于在一定厚度范围内的物体，通过将其置于载物台固定，转头旋转之后进行上下移动，即可实现对于一定厚度范围内的物体的钻孔。
1.1.2、应用领域立式钻孔机广泛运用于各种工厂的钻孔作业中，并且主要用于加工较小较薄的产品。
产品材料包括木质，塑料，钢铁等，多种多样。
加工的产品类型多样，涵盖重轻工业，航空，车辆等等。
可以说，立式钻孔机与我们日常生活息息相关，常见而运用广泛。
1.2、立式钻孔机国内外研究情况打孔技术起源于我国。
根据古书《川盐纪要》记载，我国早在2200多年前的秦代就开始利用钻探技术凿井取盐。
早期的打孔机是由人力驱动的简单冲击式机械，经长期不断演变、发展，成为现代具有机动动力驱动的各种冲击式钻机。
而本文所述的立式钻孔机为手动钻孔机，它包括一个手动传递机构，一个轴向进给机构，一个导向机构，一个间隙调整机构。
产品密封性能良好，工作稳定，劳动强度低、可一机多用。
而目前立式钻孔机技术在国内外都已达到成熟，各方面性能都相当稳定。
2、立式钻孔机产品的装配立式钻孔机的结构分析proe建模，绘制成的立式钻孔机的装配图和爆炸图如图2-1和图2-2所示：图2-2 立式钻孔机的装配图图2-2 立式钻孔机的爆炸图连接：由装配图、爆炸图的组合可看出，两半外壳之间通过螺钉螺母连接，电动机与固定平板通过螺钉连接，固定平板与外壳也如此。
模具CADCAECAM课程设计
北华航天工业学院《模具CAD/CAE/CAM课程设计》课程设计报告报告题目：*****模具CAD/CAE/CAM课程设计作者所在系部：材料工程系作者所在专业：材料成型及控制工程作者所在班级：作者姓名：指导教师姓名：完成时间：2013年1月课程设计任务书内容摘要此次课程设计的模具采用一模两腔，单分型面，来满足大量生产的需求，其设计内容主要包括以下几项：（1）根据给定设计任务，将塑件进行moldflow模流分析，找到最佳浇口位置，同时，对塑件的流动前沿温度与熔接痕叠加、流动性、填充压力等进行分析，并对塑件进行修改。
最后做出满足使用要求的最佳塑件。
（2）在塑件及模流分析结果的基础上，设计模具，生成模具的各部分模块，并进行模具开模过程模拟。
（3）对生成的模具主要部分模块进行加工工艺分析。
根据分析结果编制相应数控加工方法的数控加工程序，加工方法包括适合于本模具的数控铣加工、钻孔加工等内容，数控铣加工列出加工主要加工参数，填写加工程序单。
以上部分是这次设计的主要内容，本次课程设计当中，主要运用了在四年的大学中使用的几个主要画图软件，包括PRO/E、CAXA、UG、moldflow等软件，并且对机械加工中常用的参数和加工工艺都进行了合理分析和使用，使塑件不仅满足图形当中的要求，而且在加工过程当中满足工艺要求。
本次课程设计过程，为接下来的毕业设计，做了一个很好的铺垫。
关键词：模流分析一模两腔数控铣加工目录第1章塑件结构工艺性分析 (4)第2章对塑件进行CAE分析 (5)2.1对塑件划分网格 (5)2.2进行最佳浇口位置分析 (5)2.3调入另一个零件 (6)2.4创建主流道 (6)2.5创建分流道 (6)2.6创建浇口 (6)2.7对塑件进行成型窗口分析 (7)2.8进行流动分析 (7)2.9创建冷却水道 (7)2.10生成模流分析报告 (8)第3章注射模CAD模具设计 (13)3.1调入塑件模型并创建工件 (13)3.2设置收缩率 (13)3.3创建流道和冷却管道 (13)3.4主分型面位置的确定与创建 (13)3.5侧抽芯与底部孔抽芯的创建 (13)3.6分割模具体积块并抽取体积块 (14)3.7生成塑件 (14)3.8模拟开模 (14)第4章模具CAM加工 (15)4.1加工工艺分析 (15)4.2加工工艺规划 (15)4.2.1上模加工工艺规划 (15)4.2.2下模加工工艺规划 (16)4.3数控加工程序单 (17)由图可见塑件结构较为简单，塑件壁厚较均匀，成型过程中各部分的收缩率不会相差很大。
CADCAECAM课程设计说明书

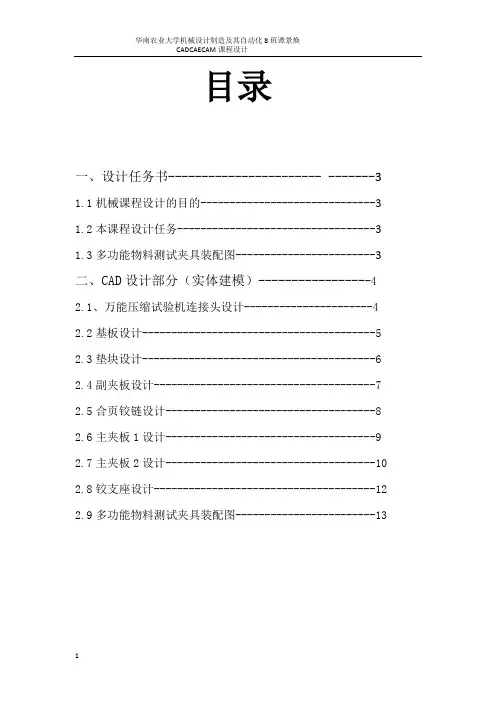

目录一、设计任务书----------------------- -------31.1机械课程设计的目的------------------------------3 1.2本课程设计任务----------------------------------31.3多功能物料测试夹具装配图------------------------3二、CAD设计部分（实体建模）-----------------42.1、万能压缩试验机连接头设计----------------------4 2.2基板设计----------------------------------------5 2.3垫块设计----------------------------------------6 2.4副夹板设计--------------------------------------7 2.5合页铰链设计------------------------------------8 2.6主夹板1设计------------------------------------9 2.7主夹板2设计------------------------------------10 2.8铰支座设计--------------------------------------12 2.9多功能物料测试夹具装配图------------------------13三、CAE设计部分（ANSYS有限元分析）----------143.1问题分析----------------------------------------14 3.2确定材料性能及受力情况--------------------------14 3.3建立有限元模型----------------------------------14 3.4实体单元参数设置--------------------------------16 3.5划分网格----------------------------------------17 3.6定义边界条件------------------------------------17 3.7加载荷和求解------------------------------------18 3.8结果分析----------------------------------------183.9结果分析----------------------------------------19四、CAM设计部分（刀路设计分析）--------------194.1分析零件结构，划分加工工序----------------------204.2利用PRO/E软件数控加工模块进行演示--------------20五、设计小结---------------------------------30六、参考文献---------------------------------30一、设计任务书1.1机械课程设计的目的随着CAD/CAE/CAPP/CAM技术的不断发展，其应用领域越来越广泛。
