电子产品故障检修--收音机无声故障检修(PPT 29页)
收音机电路故障分析及排除方法PPT演示文稿
（4）检修逻辑
21
低频啸叫
啸叫 判断啸叫类型
中频啸叫
高频啸叫
更 换 电是 池
电源电压 正常吗？
否
更换C8
VT2静态工 作点正常
否
调整 VT2偏
吗？
置
VT1静 态工作 点正常
否
调整 VT1 偏置
吗？
正常
接入中和 电容或更 换三极管
正常 减小C2电容量或更换三极管
（1）低频啸叫，故障原因一般是电池电压太低，电源 滤波电容（如C8）失效，退耦电阻（R6）短路，音量 电位器接错而产生正反馈，或输入变压器线头接反。
（2）中频啸叫，C3开路引起啸叫，喇叭会出现“吱吱” 声，调到电台位置附近便发出尖叫；三极管电流放大系 数太大、静态工作点不正常等引起的整个频率段都有的 中频自激啸叫。
1
5.1 常用检查方法
1、直观检查法 通过视觉、听觉、触觉来查找故障部位，这是一种简便有效 的方法。
（1）检查接线，在面包板上接插电路，接错线引起的故障占 很大比例，有时还会损坏器件。如发现电路有故障时，应对 照安装接线图检查电路的接线有无漏线、断线和错线，特别 要注意检查电源线和地线的接线是否正确。为了避免和减少 接线错误，应在课前画出正确的安装接线图。
（1）通断法 用于检查电路中连线是否断路，元器件引脚是 否虚连。要注意检查是否有不允许悬空的输入端 未接入电路，尤其是CMOS电路的任何输入端不 能悬空。一般采用万用表电阻挡R×1或R×10挡进 行测量。
3
（2）测电阻值法 用于检查电路中电阻元件的阻值是否正确；检查 电容器是否断线、击穿和漏电；检查半导体器件 是否击穿、开断及各PN结的正反向电阻是否正常 等。检查二极管和三极管时，一般用万用表的 R×100或R×1K挡进行测量。在检查大容量电容 器（如电解电容器）时，应先用导线将电解电容 的两端短路，泄放掉电容器中的存储电荷后，再 检查电容有没有被击穿或漏电是否严重，否则， 可能会损坏万用表。在测量电阻值时，如果是在 线测试，还应考虑到被测元器件与电路中其它元 器件的等效并联关系，需要准确测量时，元器件 的一端必须与电路断开。
电子产品简单故障维修课件学习任务7电脑小音箱无声音故障检测与维修
学习任务7 计算机小音箱无声音故障检测与维修
学习活动 2 检修前的准备
➢ 1．能描述电脑小音响各个部分组成及其作用以及特殊元器件的位 置和作用。
学习任务7 计算机小音箱无声音故障检测与维修
常见电脑小音响外观图
学习任务7 计算机小音箱无声音故障检测与维修
学习活动 1 明确工作任务
➢ 1．能通过阅读维修工作任务单，明确工作内容、工时等要求。 ➢ 2．能描述电脑小音响电路的应用。 ➢ 3．能描述电脑小音响电路的组成结构、作用。 ➢ 4．能对电子产品进行现场测试、维修。
完成时间
备注
学习任务7 计算机小音箱无声音故障检测与维修
4.完全防护措施
序号 1 2 3 4 5 6 7 8
完全防护措施
表7-5 维修工作计划
学习任务7 计算机小音箱无声音故障检测与维修
五、评价
序号
1 2 3 4 5 6 7
评价内容
计划制定是否有条理 计划是否全面、完善 人员分工是否合理 任务要求是否明确 工具清单是否正确、完整 材料清单是否正确、完整
➢ 3．学会检测故障的步骤，能够正确分析故障现象，找到故障点， 检测判断元器件的好坏。
➢ 4．学会团队合作，互相讨论学习体会，不断提升综合维修能力。
学习任务7 计算机小音箱无声音故障检测与维修
一、工作总结 以小组为单位，选择演示文稿、展板、海报、录像等形式中的 一种或几种，向全班展示和汇报学习成果，列出人员分工计划及汇报 材料清单。
收音机的常见故障及检修方法
收音机的常见故障及检修方法收音机是最常用的家用电器之一，同时收音机的制作及调试也是各高校电类学生在实习实践环节中的重要项目，本文针对学生在制作收音机的过程中经常出现的故障，总结出几点实用的检修方法，以供学生参考。
标签：收音机；故障；检修0 引言收音机的制作与检测是本校电类学生必须完成的实训项目，通过该环节，学生能够深入了解其基本工作原理，学会安装、调试、使用收音机，同时能对故障现象有更明确的认知，做到准确无误的排除故障，达到训练目标。
本文结合学生制作收音机的实际过程，对其中的故障检修环节的正确步骤做出总结，给学生在以后的实习过程作为参考。
1 检修基本原则和步骤（1）检修原则：先简单后复杂；先机外后机内；先电源后电路；先直流后交流；先低频后高频。
（2）检修步骤：1）通过询间、检查找准故障现象；2）通过原理分析，判断故障发生的部位；3）经过测量，找出故障点，即损坏元件；4）更换合格元件，检查收音机性能。
2 常用电路故障检查方法2.1 直观检查法直观检查法是检修晶体超外差收音机最基本的方法之一，对检修收音机的表面故障是很有效的。
直观检查就是利用人的感官对设备进行检查。
该法可以初步判断收音机的故障性质（1）询问（口）：询问用户故障现象和故障发生前后的情况。
（2）观察（眼）：观察电源、电池、插座接线、接触点是否连接良好；各元件有无烧焦生锈、霉断、相碰、坏损、松动等现象；各焊点有无脱焊、连接不良情况。
（3）嗅闻（鼻）：用鼻子闻有无异味。
（4）听（耳）：听声音质量是否正常；机器内部有无异常响声。
（5）触摸（手）：用手或工具（可带电操作）触动元件、连线、焊点，检查有无松动、虚焊、断开现象；触摸元件发热程度。
注意事项：（1）不要任意拆卸、调试可调元件，如天线线圈、中周、本振线圈、可调电阻，以免破坏收音机性能。
（2）用工具拔动元件和三极管基极时，不要发生器件短路现象，特别是电源部分要注意防止扩大故障范围。
2.2 电源电压、电流检查方法检查晶体管收音机供电（一般是电池）电路的电压和电流。
最新收音机无声故障检修专业知识讲座
文档来源于网络，文档所提供的信息仅供参考之电用，子不产能品作故为障科学检依修据，请勿模
仿。文档如有不当之处，请联系本人或网站删除。
（4）检波电路
• VD3是检波二极管，它通常选用锗二 极管。中频调幅信号的正半周信号被 VD3阻断，负半周信号从VD3通过，经 C14、R8和C15滤波后，获得含直流分量 的原低频调制信号。其中，低频调制信 号经Rp2音量电位器调节后，由C16耦合 到音频放大电路。直流分量经R7加到 VT2的基极，作为自动增益控制(AGC)电 压，C10滤除AGC电压中的音频信号。
仿。文档如有不当之处，请联系本人或网站删除。
超外差接收方式简介
在变频的过程中，先由本机振荡电路产生比 外来高频信号超出一个中频频率（电视机为 38MHZ，调幅收音机为465KHz，调频收音机 10.7MHz）的正弦波本振信号，然后将所接收 的外来高频信号与本振信号送入混频器进行混 频，混频后有差频（中频38MHZ、或465KHz、 或10.7MHz）、和频及其他频率成分产生，再 利用中频放大电路选出所需要的中频信号进行 放大。
• VT1作为混频管，其静态工作点选在非线性区域，VT1对基极 高频调幅信号和发射极本振信号进行混频，VT1基极电流中会产 生465kHz差频分量，经放大，VT1集电极电流中也含有465kHz 分量，此465kHz差频分量又称为中频调幅信号，它被由C7、T1、 C8和T2组成的双调谐回路选出，而混频产生的其他频率分量被双 调谐回路滤除。双调谐的初、次级回路之间采用电容C8耦合，然 后中频信号由T2中频变压器互感耦合到VT2基极。
伴音载频为72.25MHz，只要本振频率为103.75MHz， 混频后便能产生38MHz图像中频信号及31.5MHz伴音 中频信号，中频放大电路将给予放大。而其他频道电 视信号窜进来后，它也会与103.75MHz本振信号进行 混频，但混频后的差频不可能是38MHz和31.5MHz， 中频放大电路将不给予放大，也就是说荧光屏仅显示3 频道的图像。
怎样检修收音机的故障
怎样检修收音机的故障收音机检测指南（一）、检测目的、前提、要领及方法1、目的：在整机调试前，保证收音机工作在无故障状态，这样才能保证调试顺利进行。
2、前提：安装正确。
元器件无漏焊、错焊，连接无误，印刷板焊点无虚焊、连焊等。
3、要领：耐心细致、冷静有序。
检测按步骤进行，一般由后级向前级检查，先判断故障位置（信号注入法），再查找故障点（电位法），循序渐进，排除故障。
忌讳乱调乱拆，盲目烫焊，导致越修越坏。
4、方法：（1）信号注入法：收音机是一个信号捕捉处理、放大系统，通过注入信号可以判定故障的位置。
1）用万用表RX10电阻档，红表笔单接电池负极（地），黑表笔碰触放大器输入端（一般为三极管基极），此时扬声器可听到“咯咯“声。
2）用手握改锥金属部分去碰放大器输入端，从扬声器有无声音，此法简单易行，但相对信号弱，不经三极管放大听不到。
（2）电位法：用万用表测各级放大器或元器件工作电压（见附表）可具体判断造成故障的元器件。
（二）、判断故障位置故障在低放之前还是低放之中（包括功放）的方法：1、接通电源开关将音量电位器开至最大，扬声器中没有任何响声，可以判定低放部分肯定有故障。
2、判断低放之前的电路工作是否正常方法如下：将音量关小，万用表拨至直流0.5V档，两表笔接在音量电位器非中心端的另两端上，一边从低端到高端拨动音量调节盘，一边观看电表指针，若发现指针摆动，且在正常播出一句话时指针摆动次数约在数十次左右。
即可判断低放之前电路工作是正常的。
若无摆动，则说明低放之前的电路中也有故障，这时仍应先解决低放电路的问题，然后再解决低放之前电路中的问题。
（三）、完全无声故障检修（低放故障）将音量开大，用万用表直流电压10V档，黑表笔接地，红表笔分别触碰电位器的中心端和非接地端（相当于输入干扰信号），可能出现三种情况：1、碰非接地端，喇叭中无“咯咯”声，碰中心端时喇叭有声。
这是由于电位器内部接触不良。
可更换或修理排除故障。
2、碰非接地端和中心端，均无声，这时用万用表R×10档，两表笔接碰触喇叭引线，触碰时喇叭若有“咯咯”声，说明喇叭完好。
收音机常见故障分析与检修
采用测试信号注入；另一种是采用干扰信号注入。无论哪种注入方式 ， 都是将某种信号人为地注入音响产品整机电路各级， 看输出端有 无该信号出现， 从而判断故障所在。这种方法在应用时一般是由后 级向前级逐级进行。 • ５） 信号寻迹法 • 信号寻迹法也称跟踪法， 是按照信号流通的顺序对接收的信号进行 跟踪检测。信号寻迹法在实际使用时， 也可以用实际电台或为信号 发生器模拟输入流通信号， 这时信号源不必移动， 而只需移动示波 器等信号寻迹器。当信号中断消失或不正常时， 故障就在与这一点 有关的部分。
• １.观察检查法 • 观察检查法是最基本也是，对音响产品进行检查和发现问题， 为分析与判断 故障范围、确定故障元器件提供线索。观察检查法可分为静态观察法 和动态观察法两种。
下一页 返回
１０.１ 电子产品故障检修的常用方法
• １） 静态观察法 • 主要是用双眼看， 观察查找问题所在， 又称不通电检查法， 一般根
上一页 下一页 返回
１０.２ 收音机的故障与检修
• ３.查检波级 • 音频放大电路部分完好， 则检查检波级， 在图１０.１ 中， 若在检
波晶体管Ｖ４ 之前看到几十到几百毫伏的中频调幅信号， 在Ｖ４ 之 后就看不到音频信号的波形， 扬声器中也听不到声音， 那么故障可 定在检波管及周围的几个电阻、电容。拆检波晶体管Ｖ４， 检测其 好坏， 通常情况下若晶体管开路或短路均无检波作用， 若正常， 则 检测周围Ｃ６、Ｃ７ 是否正常。
量电压来判断故障的方法称为电压法。电压法是通电检测手段中最基 本最常用的方法。根据电源性质又可分为交流电和直流电两种。 • 直流电压测量一般分三步： • （１） 测直流稳压电路输出端是否正常。
电子产品维修技术PPT(共 43张)
（3）气压；气压降低、空气稀薄所造成的影响主要有：
1.1.4电子产品日常维护
认真做好电子产品的日常维护工作，对于延长电
子产品寿命，减少电子产品故障，确保电子产品正常
工作具有十分重要的作用。
硬故障又称为突变故障或完全故障，这样的故障往 往引起电路功能的完全丧失、直流电平的剧烈变化等 现象。硬故障一般容易检修，因为元器件损坏是一种 完全损坏，损坏的元器件容易被检测出来。
（2）永久性故障与间歇性故 障
永久性故障是指，一旦出现就长期存在的故障，在 任何时刻进行检测均可检测到。永久性故障通常由元 器件的永久损坏引起。
早期故障出现在产品开始工作的初期，这一阶段 称为早期故障期。
二、偶然故障期
偶然故障期出现在早期故障之后，此阶段的电子设备 的正常工作期，其特点是故障率比早期故障率小得多， 而且稳定，故障率几乎与时间无关，近似为一常数。 通常所指的产品寿命就是指这一个时期。
三、损耗故障期
损耗故障出现在产品的后期。此阶段特点刚好与早期 故障期相反，故障率随工作时间增加而迅速上升。
（1）放热
（2）防潮
（3）防尘
（4）防腐蚀
（5）防磁
பைடு நூலகம்
1.2维修常用工具使用
（1）万用表 万用表是最常用的维修工具。 分类：指针式万用表和数字式万用表两大类。
指针式万用表 万用表
数字式
1.2.2示波器
示波器是电子产品故障检修中最有用的仪器，利
用示波器能观察各种不同信号幅度随时间变化的波形
1.1.3电子产品使用环境
电子产品维修方法 ppt课件
11
电子产品故障检修
（6）波形测量法
• 波形测量法就是用示波器对各被测点的信号 输出波形或频率特性进行测量、观察、比较和 分析，根据波形正确与否来判断电路是否正常 工作的方法。
电子产品故障检修
任务1-3 维修方法
主要内容
一、电子产品维修方法 二、电子产维修程序 三、电子产品维修注意事项
1
电子产品故障检修
一、电子产品维修方法
1. 观察法
打开电子产品机壳后观察： 导线是否脱落？ 电阻是否烧焦？ 电容器电解液是否流出？ 行输出变压器是否打火等。
2
电子产品故障检修
2. 电压测量法
16
电子产品故障检修
（10）故障字典法
• 故障字典法故障诊断的基本思想是：首先提 取电子电路在各种故障状态下的特征（如各电 路节点电位等），然后将特征与故障一一对应 地建立一个故障字典，在实际诊断时，只要获 取电路的实时特征，就可以从故障字典中查出 与此对应的故障。
• 故障字典分为直流故障字典与交流故障字典 两大类。故障字典法的缺点是建立故障字典的 工作量是很大的，通常只能建立硬故障字典及 单故障字典。
e 变频级
d
中频 放大级
c 检波级
b
音频 放大级
a
功率 放大级
15
电子产品故障检修
（9）整机比较法
• 整机比较法就是将待修电子产品与同类型完 好的电子产品进行比较，比较电路的工作电压、 波形、工作电流、对地电阻和元器件参数的差 别，找出故障部位的方法，又称为同类比对法。
收音机常见故障及维修
收音机常见故障及维修超外差收音机的工作过程：空中传播的调幅波广播信号，在收音机天线线圈中感应出高频电动势，输入调谐电路中就产生感应电流。
通过输入电路的串联谐振，选出所需的电台信号，送入到变频管的输入端，同时本机震荡信号也送到高频管的输入端，这两种信号通过变频管进行混频，产生两种频率信号的差频（即中频465KH信号）中频信号由变频器选频电路选频后，送到中频放大器进行放大然后通过检波器把音频信号提取出来，送到低频放大器进行音频放大，去激励功率放大器，最终经过功率放大，使其由足够的功率推动扬声器发出声音。
所谓超外差式调幅收音机是把接受到的电台信号与本机振荡信号同时送入变频电路进行混频，并始终保持本机振荡比外来信号频率高一个固定的中频频率（f0-f=465KHZ）通过选频电路取出两个信号的这个差频进入中频放大器进行放大。
这种电路的收音机叫超外差式调幅收音。
一、输入调谐回路从接收天线到变频管输入端之间的电路叫输入电路。
输入调谐回路是由磁性天线T1 L1和L2组成，调谐电容CA，CA 和CA‵组成串联谐振电路。
磁棒的导磁率很高，当它平行于电磁场的传播方向时，就能大量的聚集空间磁力线，使绕在磁棒上的调谐线圈L1上感应出较高的外来信号，调节双联电容的容量从最大到最小，可以使调谐回路的谐振频率在最低的535KHZ到1605KHZ范围连续变化。
收音机接受电台是利用谐振回路的选频特性，调谐不同的电台。
假设接收频段内，由频率位f1,f2和f3,f4 4个电台信号被磁性天线接收，则天线线圈L1就产生相应的感应电动势e1,e2,e3,e4，在输入电路中L1是固定的，CA是连续变化的，当旋转CA时，输入电路的固有频率就发生变化。
如果要收听频率为f2的电台广播，只要旋转可变电容CA,就能找到输入电路的固有频率与电台信号f2相等，即输入电路的调谐在频率为f2上，这个时候电路中E2产生的电流值最大，而E2，E3，E4因为失谐，电流值最小，从而选择出频率为f2的电台信号。
收音机检修与电器产品检修方法
2020年7月13日星期一
§3.4收音机及电子产品的检修方法
2、电流电压检查法: 直观检查法可以大致判断故障发生在那一级，
用万用表测量各级电流电压则可以对故障作进一 步的检查和分析。接上电源，测量一下电池的电 压，不应低于2.4V，调试时最好用新电池，避免 走弯路。在收音机和电池之间串联一个电流表， 例如将万用表拨到50mA挡。打开电源开关，音量 旋到最小的一端，看整机总电流是多少，本机总 电流的正常值约为8～12mA，如偏离此值甚远，则 表示收音机一定有故障。
焊上，这时扬声器中完全无声； b)晶体管或偏流电阻安装有误，可测量各个晶
体管的电流电压值。
5、总电流值为零：电池、开关接触不良。
2020年7月13日星期一
§3.4收音机及电子产品的检修方法
6、电流值开始正常，随后慢慢越变越大： C11、C12接反或是质量太差，因为严重漏电所致。
7、总电流基本正常，各级晶体管工作点也符 合规定值，但是收音机还不能正常工作：可能是 本机振荡停振，判断本机振荡是否工作正常，可 以测VT1的发射极电压，如果这个电压正常，而且 用起子将双连中的C1b短路时该电压略有变化则说 明本振起振了。反之如果没有变化，那就是本振 停振了。
2020年7月13日星期一
§3.4收音机及电子产品的检修方法 E、看焊点有没有虚焊
2020年7月13日星期一
§3.4收音机及电子产品的检修方法 F、看有没有由于焊锡流淌造成的短路
2020年7月13日星期一
§3.4收音机及电子产品的检修方法 G、看焊盘有没有翘起
2020年7月13日星期一
§3.4收音机及电子产品的检修方法 H、看焊盘有没有脱落
2020年7月13日星期一
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子产品故障检修
• （3）选择性好 • 选择性是指接收机所需电台、抑制其他电台信号的
能力，选择性取决于电路的选频特性。 • 由于中频放大电路频率固定，因而容易将中频放大
电路的选频特性设计得非常理想，因而提高了选择性。 • 以接收电视3频道为例，其图像载频为65.75MHz、
伴音载频为72.25MHz，只要本振频率为103.75MHz， 混频后便能产生38MHz图像中频信号及31.5MHz伴音 中频信号，中频放大电路将给予放大。而其他频道电 视信号窜进来后，它也会与103.75MHz本振信号进行 混频，但混频后的差频不可能是38MHz和31.5MHz， 中频放大电路将不给予放大，也就是说荧光屏仅显示3 频道的图像。
7
电子产品故障检修
（2）变频电路
• VT1作为振荡管，它与L3、L4、C4、C5、C6及C1b组成本机振 荡电路，振荡频率由L4、C4、C5及C6决定，L3是正反馈电感， 振荡信号从L4抽头中取出，经C4耦合到VT1发射极。要求振荡信 号频率始终比接收信号频率高465kHz。为此，设置C1a和C1b同 轴调节电容。调节时，若C1a和C1b容量同时从最小7pF增大到最 大270pF，则输入回路谐振频率从1605kHz变化到535kHz，本振 频率从2070kHz变化到1000kHz，两者始终相差465kHz。
电子产品故障检修
整机直流电流回路
13
电子产品故障检修
变频电路工作原理
14
电子产品故障检修
变频信号回路
15
电子产品故障检修
中放电路工作原理
16
电子产品故障检修
中放信号回路
17
电子产品故障检修
低放工作原理
18
电子产品故障检修
低放信号回路
19
推挽 功放 原理
电子产品故障检修
20
电子产品故障检修
功放信号回路
21
电子产品故障检修 变频级各元件故障
22
电子产品故障检修 中放级各元件故障
23
电子产品故障检修
低放各元件故障现象
24
电子产品故障检修 功放级各元件故障
25
电子产品故障检修
如何判别本振是否起振
• 若本机振荡电路不工作，则收音机将收不到电台。本振电路是 否工作正常，在没有示波器场合可采用下列方法判别。
在变频的过程中，先由本机振荡电路产生比 外来高频信号超出一个中频频率（电视机为 38MHZ，调幅收音机为465KHz，调频收音机 10.7MHz）的正弦波本振信号，然后将所接收 的外来高频信号与本振信号送入混频器进行混 频，混频后有差频（中频38MHZ、或465KHz、 或10.7MHz）、和频及其他频率成分产生，再 利用中频放大电路选出所需要的中频信号进行 放大。
8
电子产品故障检修
（3）中频调谐放大电路
• 共有两级中频调谐放大电路，VT2是第一中 频调谐放大管，偏置电流由Rp1调节，C10是 基极旁路电容，集电极接由C11、R5和T3初级 组成的单调谐回路，谐振频率是465kHz。其中， R5是阻尼电阻，即有意识地增加回路损耗，展 宽通频带。VT3是第二中频调谐放大管，偏置 电流由R6决定，C12是旁路电容，其集电极接 由C13和T4初级组成的单调谐回路，谐振频率 也是465kHz。
• 方法1：若碰触振荡回路热端，收音机有“喀喀”声，表示本 机振荡基本正常。此方法虽然简单，但判别不十分准确。
9
电子产品故障检修
（4）检波电路
• VD3是检波二极管，它通常选用锗二 极管。中频调幅信号的正半周信号被 VD3阻断，负半周信号从VD3通过，经 C14、R8和C15滤波后，获得含直流分量 的原低频调制信号。其中，低频调制信 号经Rp2音量电位器调节后，由C16耦合 到音频放大电路。直流分量经R7加到 VT2的基极，作为自动增益控制(AGC)电 压，C10滤除AGC电压中的音频信号。
• VT1作为混频管，其静态工作点选在非线性区域，VT1对基极 高频调幅信号和发射极本振信号进行混频，VT1基极电流中会产 生465kHz差频分量，经放大，VT1集电极电流中也含有465kHz 分量，此465kHz差频分量又称为中频调幅信号，它被由C7、T1、 C8和T2组成的双调谐回路选出，而混频产生的其他频率分量被双 调谐回路滤除。双调谐的初、次级回路之间采用电容C8耦合，然 后中频信号由T2中频变压器互感耦合到VT2基极。
电子产品故障检修
情境3-1 收音机无声故障检修
主要内容
1.相关知识
1-1 超外差接收电路概述 1-2 收音机典型电路分析
2.收音机无声故障检修技巧
1
电子产品故障检修

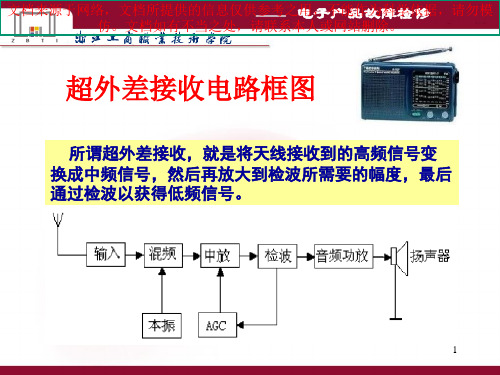

超外差接收电路框图
所谓超外差接收，就是将天线接收到的高频信号变 换成中频信号，然后再放大到检波所需要的幅度，最后 通过检波以获得低频信号。
3
电子产品故障检修
超外差接收优点
• （1）接收均匀 • 因为电台不同，载波频率也不同，则放大电路的增
益也会有所不同。现在不管接收到什么电台，一律先 变换成中频信号后再放大，显然各电台信号的增益几 乎一致。 • （2）接收灵敏度高 • 灵敏度是指电视机接收微弱电视信号的能力，灵敏 度取决于信号通道的增益。如果直接放大高频信号， 因频率太高，电路增益难以设计得很高。变换成中频 后，频率降低，容易将中频放大电路的增益设计得高 一些，于是使接收灵敏度提高。
5
电子产品故障检修
收音机中的典型超外差接收电路
6
电子产品故障检修
（1）输入回路分析
• 首先，由L1、C1a和C2组成输入回路。 L1和L2绕制在同一根磁棒上。L1是初级 绕组，匝数较多，分两段绕制；L2是次 级绕组，匝数较少，两者采用互感耦合。 磁棒具有收集无线电波的作用，各种电 台的无线电波会在L1中感应出微弱的高 频信号，此信号经L1、C1a和C2调谐选 台，然后经L1和L2互感耦合到VT1的基 极。
10
电子产品故障检修
（5）AGC电路
• AGC的功能：当接收强台信号时，降 低中频调谐放大电路的增益，避免产生 强信号阻塞失真。
• AGC的原理：信号越强，经检波后的 直流分量越负，经R7影响到VT2基极， 使VT2的静态电流减小，则增益也随之 降低。
11
电子产品故障检修
调幅收音机整机电原理图
12
