搅拌桩和旋喷桩检验标准
旋喷桩地基处理检测方法
7.3 旋喷桩地基处理检测（机筑公司文强顺）7.3.1 旋喷桩地基处理检测指标⑴质量检测标准旋喷桩质量检验标准⑵搅拌桩施工的允许偏差、检验数量及检验方法搅拌桩施工的允许偏差、检验数量及检验方法7.3.2 旋喷桩地基处理检测设备及方法旋喷桩的检测主要包括以下三个方面：桩体材料检测（进场检测）、成桩质量检测和加固效果检测。
桩体材料进场检测主要是检测水泥、外加剂的品种规格及质量应符合设计要求，检测指标及频率详见相关试验规程。
本文主要介绍成桩质量检测和加固效果检测。
一、成桩质量检测成桩质量检测的方法主要有开挖检查；轻便触探仪触探法和钻孔取芯法三种。
下面主要介绍钻孔取芯法：取芯检测是一种直观准确的旋喷桩施工质量检测方法。
该方法可根据芯样直接检验桩的连续性、均匀性、密实度、桩长、端承条件等，也可以将芯样制作成试块进行抗压强度试验，检验桩体强度。
①检验数量抽样检验总数的2‰，且不少于3根。
②检测过程要求取芯设备：旋喷桩强度不高（一般在8-10MPa），采用普通地质钻机可满足要求，钻孔位置宜确定在桩径方向1/4处，保证钻孔有良好的垂直度，防止钻出桩体外。
芯样描述：芯样描述的主要内容包括：颜色、硬度、芯样完整性、水泥含量、搅拌均匀程度、芯样采取率等，每进尺均要记录。
通长取芯时，还要对桩端土层进行描述。
芯样描述应与钻探密切配合，随时观察监测，详细记录。
③抗压试件截取位置、数量每根桩截取3个芯样。
上下两个试件可参照混凝土灌注桩，上部试件位置距桩顶设计标高不宜大于1倍桩径或1m，下部试件位置距桩底不宜大于1倍桩径或1m。
对于水泥土桩，最大轴向应力发生在距桩顶3-4m范围内，而在这深度范围内，由于缺少上覆土层压力，搅拌质量易受影响。
故中间一个试件应在3-4m范围内截取。
④抗压试件制作要求由于旋喷桩桩身强度远小于混凝土，不能完全照搬混凝土芯样制作质量要求。
芯样端面与轴线的不垂直度、两方向直径差、芯样端面的不平整度等参数在芯样强度较低时，甚至无法测量，更无从谈起质量要求。

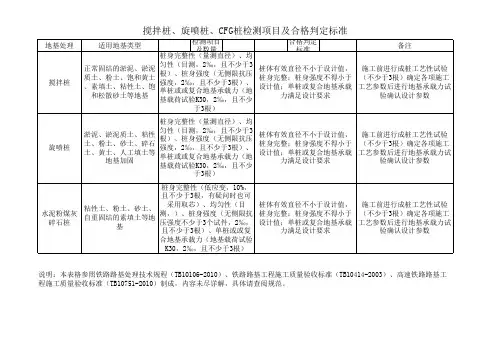

《搅拌桩、旋喷桩、CFG桩检测项目合格判定标准》
地基处理 备注 检测项目及数量 合格判定标准 桩身完整性（量测直径）、均 匀性（目测，2‰，且不少于3 正常固结的淤泥、淤泥 桩体有效直径不小于设计值， 施工前进行成桩工艺性试验 根）、桩身强度（无侧限抗压 质土、粉土、饱和黄土 桩身完整；桩身强度不得小于 （不少于3根）确定各项施工 强度，2‰，且不少于3根）、 、素填土、粘性土、饱 设计值；单桩或复合地基承载 工艺参数后进行地基承载力试 单桩或或复合地基承载力（地 和松散砂土等地基 力满足设计要求 验确认设计参数 基载荷试验K30，2‰，且不少 于3根） 桩身完整性（量测直径）、均 匀性（目测，2‰，且不少于3 淤泥、淤泥质土、粘性 桩体有效直径不小于设计值， 施工前进行成桩工艺性试验 根）、桩身强度（无侧限抗压 土、粉土、砂土、碎石 桩身完整；桩身强度不得小于 （不少于3根）确定各项施工 强度，2‰，且不少于3根）、 土、黄土、人工填土等 设计值；单桩或复合地基承载 工艺参数后进行地基承载力试 单桩或或复合地基承载力（地 地基加固 力满足设计要求 验确认设计参数 基载荷试验K30，2‰，且不少 于3根） 适用地基类型
搅拌桩
旋喷桩
桩身完整性（低应变，10%， 且不少于3根，有疑问时也可 桩体有效直径不小于设计值， 施工前进行成桩工艺性试验 采用取芯）、均匀性（目 粘性土、粉土、砂土、 水泥粉煤灰 测，）、桩身强度（无侧限抗 桩身完整；桩身强度不得小于 （不少于3根）确定各项施工 自重固结的素填土等地 碎石桩 压强度不少于3个试件，2‰， 设计值；单桩或复合地基承载 工艺参数后进行地基承载力试 基 力满足设计要求 验确认设计参数 且不少于3根）、单桩或或复 合地基承载力（地基载荷试验 K30，2‰，且不少于3根）
高压旋喷桩质量验收规范
竭诚为您提供优质文档/双击可除高压旋喷桩质量验收规范篇一：高压旋喷桩施工质量验收标准《高速铁路路基工程施工质量验收标准》(tb10751-20xx)4.11高压旋喷桩一般规定4.11.1施工前应进行成桩工艺性试验（不少于3根），确定各项工艺参数并报监理单位确认后，方可进行施工。
4.11.2高压旋喷桩大面积施工前，应进行单桩或复合地基承载力试验，以确认设计参数。
4.11.3施工前应作好场地准备，设置回浆池，喷浆过程中冒出的浆液、泥土必须及时清理。
4.11.4破除桩头不得影响桩的完整性，应采用截桩机等专用设备切割桩头。
主控项目4.11.5高压喷射注浆所用的水泥和外加剂品种、规格及质量应符合设计要求。
检验数量：同一产地、品种、规格、批号的水泥和外加剂，袋装水泥每200t为一批、散装水泥500t为一批，当袋装水泥及外加剂不足200t或散装水泥不足500t时也按一批计。
施工单位每批抽样检验1组。
监理单位按施工单位抽样检验数量的20﹪见证检验。
检验方法：检查产品质量证明文件及抽样检验。
4.11.6浆液的拌制质量的检验应符合本标准第4.10.6条的规定。
附：4.10.6浆体喷射搅拌桩所用的固化料和外加剂品种、规格及质量应符合设计要求。
检验数量：同一产地、品种、规格、批号的固化料和外加剂，每200t为一批，当不足200t时也按一批计。
施工单位每批抽样检验1组。
监理单位按施工单位抽样数量的20%见证检验。
检验方法：查验产品质量证明文件及抽样试验。
4.11.7高压旋喷桩的数量、布桩形式应符合设计，其检验应符合本标准第4.8.7条的规定。
附：8.7密封膜的铺设范围应符合设计要求。
检验数量：施工单位、监理单位全部检验。
检验方法：观察、尺量。
4.11.8高压旋喷桩施工过程中，应记录施工设备贯入地层的反应，核查地质资料。
检验数量：施工单位每根桩记录。
监理单位按施工单位检验数量的20%平行检验。
检验方法：检查施工记录。
4.11.9高压旋喷桩的长度应符合设计要求。
多功能旋喷搅拌桩机进场验收表
多功能旋喷搅拌桩机进场验收表
一、引言
多功能旋喷搅拌桩机是一种用于土方工程中的大型机械设备，其主要作用是在地下进行钻孔、搅拌和注浆等作业。
为确保多功能旋喷搅拌桩机的正常使用，需要进行进场验收。
二、外观检查
1.外观整洁度：检查设备表面是否有明显的脏污和油污。
2.设备涂装：检查设备表面涂装是否完好无损，是否有明显的划痕和剥落。
3.管线布置：检查管线布置是否合理，管道连接是否紧密。
4.轮胎磨损情况：检查轮胎磨损情况，如有异常应及时更换。
三、机器性能测试
1.转速测试：使用转速计对发动机转速进行测试，检测发动机转速是否符合规定范围。
2.液压系统测试：对液压系统进行测试，包括液压泵、液压缸、油路等部分。
3.电气系统测试：对电气系统进行测试，包括电动机、电控箱等部分。
四、安全性能检查
1.安全防护装置：检查设备是否配备安全防护装置，如护栏、安全带等。
2.紧急停机按钮：检查设备是否配备紧急停机按钮，并测试其是否正常使用。
3.制动系统：对制动系统进行测试，确保设备在停止时能够迅速停下。
五、操作性能测试
1.转向系统测试：对转向系统进行测试，确保设备能够准确灵活地转向。
2.搅拌桩机操作测试：对搅拌桩机进行操作测试，包括钻孔、搅拌和注浆等操作。
3.旋喷桩机操作测试：对旋喷桩机进行操作测试，包括旋转、喷射和注浆等操作。
六、验收结论
经过以上的外观检查、机器性能测试、安全性能检查和操作性能测试，多功能旋喷搅拌桩机经过验收合格。
在日常使用中应注意维护保养，
及时更换损坏的零部件，并遵守相关的安全规定。
高压旋喷桩施工质量验收标准
《高速铁路路基工程施工质量验收标准》(TB10751-2010)4.11高压旋喷桩一般规定4.11.1施工前应进行成桩工艺性试验(不少于3根)，确定各项工艺参数并报监理单位确认后，方可进行施工。
4.11.2高压旋喷桩大面积施工前，应进行单桩或复合地基承载力试验，以确认设计参数。
4.11.3施工前应作好场地准备，设置回浆池，喷浆过程中冒出的浆液、泥土必须及时清理。
4.11.4破除桩头不得影响桩的完整性，应采用截桩机等专用设备切割桩头。
主控项目4.11.5高压喷射注浆所用的水泥和外加剂品种、规格及质量应符合设计要求。
检验数量：同一产地、品种、规格、批号的水泥和外加剂，袋装水泥每200t为一批、散装水泥500t为一批，当袋装水泥及外加剂不足200t或散装水泥不足500t时也按一批计。
施工单位每批抽样检验1组。
监理单位按施工单位抽样检验数量的20%见证检验。
检验方法：检查产品质量证明文件及抽样检验。
4.11.6浆液的拌制质量的检验应符合本标准第 4.10.6条的规定。
附：4.10.6浆体喷射搅拌桩所用的固化料和外加剂品种、规格及质量应符合设计要求。
检验数量：同一产地、品种、规格、批号的固化料和外加剂，每200t为一批，当不足200t时也按一批计。
施工单位每批抽样检验1组。
监理单位按施工单位抽样数量的20%见证检验。
检验方法：查验产品质量证明文件及抽样试验。
4.11.7高压旋喷桩的数量、布桩形式应符合设计，其检验应符合本标准第487条的规定。
附：8.7密封膜的铺设范围应符合设计要求。
检验数量：施工单位、监理单位全部检验。
检验方法：观察、尺量。
4.11.8高压旋喷桩施工过程中，应记录施工设备贯入地层的反应，核查地质资料。
检验数量：施工单位每根桩记录。
监理单位按施工单位检验数量的20%平行检验。
检验方法：检查施工记录。
4.11.9高压旋喷桩的长度应符合设计要求。
检验数量：施工单位每根桩检验。
监理单位按施工单位检验数量的20%平行检验。
双轴搅拌桩高压旋喷桩细则
张江集电港四期西块新建项目双轴搅拌桩、高压旋喷桩监理实施细则编制人：批准人：批准时间：目录一、专业工程概况二、编制依据三、双轴搅拌桩施工监理四、高压旋喷桩施工监理一、专业工程概况1、工程建设概况项目名称：张江集电港四期西块新建项目建设单位：上海张江集成电路产业区开发有限公司设计单位：上海建筑设计研究院有限公司围护设计：上海岩土工程勘察设计研究院有限公司勘探单位：中国建筑西南勘察设计研究院有限公司监理单位：上海富达工程管理咨询有限公司施工单位：上海建工二建集团有限公司2、专业工程概况（1）本工程坑周被动区土体加固：采用双轴搅拌桩2Φ700＠1000，加固深度为坑底以下4m至坑底以上4m，坑底以上水泥掺量8%，暗浜区水泥掺量10%，坑底以上13%；（2）坑内局部深坑加固：采用高压旋喷桩桩径Φ800＠600，水泥掺量25%，深坑内采用压密注浆封底。
二、编制依据（1）基坑围护设计总说明（2）围护结构平面布置图（3）支护桩工况示意图（4）《建筑地基基础施工质量验收规范》（GB50202-2002）（5）《软土地基深层搅拌桩加固法技术规程》（JGJ225-91）；（6）《建筑地基处理技术规范》（JGJ79-2012）；（7）《建筑施工安全检查标准》（JGJ59-99）；（8）其它有关规范、规程及政府部门颁发的法律、法规等文件；（9）经批准的施工方案；三、双轴水泥搅拌桩施工监理1、双轴搅拌桩（1）水泥土搅拌桩采用42.5级普通硅酸盐水泥，水灰比0.5，水泥掺入量比为15%；（2）搅拌桩施工工艺为三搅两喷，提升搅拌速度在0.5m/Min，下沉速度1.0m/Min；（3）搅拌桩中心偏位不得超过50mm，桩身垂直度误差不大于1/150,桩顶标高不超过+100~—50mm，桩底标高不超过+100~--100mm；（4）相邻桩施工间隙时间不应超过16小时,否则按冷缝处理，施工冷缝外包两根桩；（5）搅拌桩施工完毕后嵌入钢管,钢管长度与顶标高须满足设计要求;（6）搅拌桩的施工质量是加固体系成功与否的关键,水泥搅拌桩养护期不得少于28天，按相关规范要求进行桩体取芯测试，取样数量不少于总桩数的0.5%且不少于3根，水泥掺量13%，28天无侧限抗压强度qu≥0.8Mpa，水泥掺量8%，28天无侧限抗压强度qu≥0.5Mpa；（7）双轴水泥搅拌桩打设过程中应控制成桩速度，以减免成桩对周边保留建筑和管线的影响。
水泥搅拌桩及高压旋喷桩资质要求
水泥搅拌桩及高压旋喷桩资质要求
水泥搅拌桩及高压旋喷桩是土木工程中常见的桩基施工技术，对其进行施工需要具备相应的资质要求。
根据中国的相关法律法规和标准，一般需要具备以下资质要求：
1. 施工企业应具有合法注册的营业执照，并在规定的行政主管部门办理施工资质的备案手续。
2. 需要具备相应的专业技术人员和工程技术人员，其中一些关键岗位人员需要具备相应的工程技术职称或注册执业资格。
3. 施工企业应具备相应的施工设备和生产工艺，以满足施工要求。
此外，根据具体地区和工程项目的要求，可能还有其他额外的资质要求。
对于特定的项目，可能还需要进行专项的技术评审或核准。
因此，具体的资质要求需要根据施工地区的法律法规和工程项目的要求来确定。
高压旋喷桩施工质量验收标准
高压旋喷桩施工质量验收标准《高速铁路路基工程施工质量验收标准》(TB10751-2010)4.11 高压旋喷桩一般规定4.11.1 施工前应进行成桩工艺性试验(不少于3根)，确定各项工艺参数并报监理单位确认后，方可进行施工。
4.11.2 高压旋喷桩大面积施工前，应进行单桩或复合地基承载力试验，以确认设计参数。
11.3 施工前应作好场地准备，4.设置回浆池，喷浆过程中冒出的浆液、泥土必须及时清理。
4.11.4 破除桩头不得影响桩的完整性，应采用截桩机等专用设备切割桩头。
主控项目4.11.5 高压喷射注浆所用的水泥和外加剂品种、规格及质量应符合设计要求。
检验数量:同一产地、品种、规格、批号的水泥和外加剂，袋装水泥每200t为一批、散装水泥500t为一批，当袋装水泥及外加剂不足200t或散装水泥不足500t时也按一批计。
施工单位每批抽样检验1组。
监理单位按施工单位抽样检验数量的20,见证检验。
检验方法:检查产品质量证明文件及抽样检验。
4.11.6 浆液的拌制质量的检验应符合本标准第4.10.6条的规定。
附:4.10.6 浆体喷射搅拌桩所用的固化料和外加剂品种、规格及质量应符合设计要求。
检验数量:同一产地、品种、规格、批号的固化料和外加剂，每200t为一批，当不足200t时也按一批计。
施工单位每批抽样检验1组。
监理单位按施工单位抽样数量的20%见证检验。
检验方法:查验产品质量证明文件及抽样试验。
4.11.7 高压旋喷桩的数量、布桩形式应符合设计，其检验应符合本标准第4.8.7条的规定。
附:8.7 密封膜的铺设范围应符合设计要求。
检验数量:施工单位、监理单位全部检验。
检验方法:观察、尺量。
4.11.8 高压旋喷桩施工过程中，应记录施工设备贯入地层的反应，核查地质资料。
检验数量:施工单位每根桩记录。
监理单位按施工单位检验数量的20%平行检验。
检验方法:检查施工记录。
4.11.9 高压旋喷桩的长度应符合设计要求。
