引汉济渭工程秦岭隧洞TBM试验段
引汉济渭工程规划设计工作简介
1、工程总体情况
引汉济渭水源工程由黄金峡水利枢纽、三河口水利枢纽和秦岭输水隧洞三部分组成。工程总体布局为： 在汉江干流和支流子午河分别修建黄金峡水利枢纽和三河口水利枢纽蓄水，并利用黄金峡水利枢纽坝后泵 站抽干流水通过秦岭输水隧洞黄三段输水至控制闸，大部分水量通过控制闸直接进入秦岭输水隧洞越岭段 送至关中地区，少量水（黄金峡泵站抽水流量大于关中用水流量部分）经控制闸由三河口泵站抽水入三河 口水库存蓄，当黄金峡泵站抽水流量不能满足关中地区用水需要时，由三河口水库放水补充，经坝后电站 发电后进入秦岭输水隧洞越岭段送至关中地区。
第三，复杂地基条件的坝肩稳定问题。从初步设计揭示的地质条件看，三河口大坝基础地质条件非 常复杂，具有构造复杂、裂隙发育的特点。需要研究的坝肩不利组合多，不易确定不利组合面的特点， 坝肩稳定问题相对复杂。
4、关键技术问题
（四）多水源联合调节调度问题
引汉济渭工程建成后，将成为关中地区的骨干水源。供水范围涉及西起宝鸡，东至华阴的整个关中核 心区域，面积1.35万km2。它将和受水区内众多的地表、地下水源联合运用，来满足5个大中城市、12个 中小城市的工业用水和6个工业园区城乡居民的生活用水。根据规划，以引汉济渭工程为龙头，将建成覆 盖关中核心区的关中供水工程系统。为了充分发挥引汉济渭工程的综合效益，保障关中城市群的供水安 全，必须实现引汉济渭和关中当地水源的统一调度和联合调节。
1、工程总体情况
• 秦岭输水隧洞：为引汉济渭工程的输水隧洞，横穿秦岭，地跨陕南、关中两区，连接长江、黄河两大流域 。秦岭输水隧洞进水口与黄金峡水利枢纽泵站出水管道相接，出口位于渭河一级支流黑河金盆水库右侧支 沟黄池沟，主要任务是将黄金峡泵站所抽的水和三河口水利枢纽调节后的汉江水自流送入渭河流域的黄池 沟。该输水洞为明流洞，洞长98.3km，马蹄形断面为6.74*6.74m，比降1/2500 ，设计流量70m3/s。
引汉济渭项目简介
引汉济渭项目简介1工程概况1.1 总体概况引汉济渭调水工程是针对关中地区缺水问题提出的省内南水北调工程的骨干调水线路，也是陕西省委、省政府提出的“两引八库”重点水源工程之一。
是解决陕西省关中地区水资源短缺，有效遏制渭河水生态环境恶化，减轻关中地区环境地质灾害的重点支撑工程，是实现全省水资源优化配置影响长远的永久性措施，是影响全局改变缺水局面的战略性工程，同时也是促进“关中-天水经济区”发展的大型水利工程。
规划的陕西省引汉济渭工程是陕西省省内跨流域调水工程，整个调水工程由三个部分组成，包括黄金峡水利枢纽、三河口水利枢纽、秦岭输水隧洞（黄三段和越岭段）。
调水工程首部黄金峡水库位于汉江上游陕西省洋县黄金峡，尾部秦岭隧洞出口位于西安市周至县马召镇东侧2km处的黄池沟内，规划向关中地区多年平均调水15.0亿m3。
秦岭隧洞进水口位于三河口水库坝后汇流池，出口位于渭河一级支流黑河金盆水库右侧支沟黄池沟内，任务是将汉江流域调出水量自流送入渭河流域关中地区，隧洞为明流洞，全长81.779km，设计流量70m3/s，多年平均输水量15.0亿m3，隧洞平均坡降约1/2500，采用钻爆法+2台TBM法施工，工期6.5年。
1.2 TBM施工段（岭北）工程概况引汉济渭工程秦岭隧洞TBM施工段岭北工程由TBM后配套安装洞（73.4m ）、 TBM 主机安装洞（50m ）、TBM 步进洞（186.6m ）、TBM 始发洞（25m ）、TBM 检修洞（30m ）、TBM 拆卸洞（50m ）和TBM 掘进施工段（7272.517＋8855m ）组成。
其中TBM 后配套安装洞、TBM 主机安装洞、TBM 步进洞、TBM 始发洞、TBM 检修洞、TBM 拆卸洞采用钻爆法施工，现浇混凝土衬砌。
5号支洞长4595m （平距），斜长4619.97m 。
5号支洞采用无轨运输方式，主要解决中间TBM 长段落施工通风、出渣、检修等问题。
岭北TBM 施工段采用一台Φ8.02m 敞开式 硬岩掘进机施工，支洞固定皮带机+主洞连续皮带机出渣，连续皮带机出渣，模筑衬砌段采用全圆穿行式模板台车TBM 同步衬砌技术。
引汉济渭工程简介(修订)

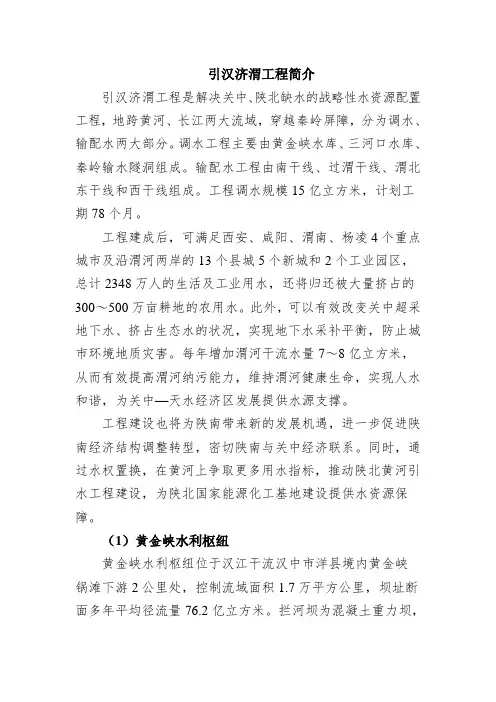

引汉济渭工程简介引汉济渭工程是解决关中、陕北缺水的战略性水资源配置工程，地跨黄河、长江两大流域，穿越秦岭屏障，分为调水、输配水两大部分。
调水工程主要由黄金峡水库、三河口水库、秦岭输水隧洞组成。
输配水工程由南干线、过渭干线、渭北东干线和西干线组成。
工程调水规模15亿立方米，计划工期78个月。
工程建成后，可满足西安、咸阳、渭南、杨凌4个重点城市及沿渭河两岸的13个县城5个新城和2个工业园区，总计2348万人的生活及工业用水，还将归还被大量挤占的300～500万亩耕地的农用水。
此外，可以有效改变关中超采地下水、挤占生态水的状况，实现地下水采补平衡，防止城市环境地质灾害。
每年增加渭河干流水量7～8亿立方米，从而有效提高渭河纳污能力，维持渭河健康生命，实现人水和谐，为关中—天水经济区发展提供水源支撑。
工程建设也将为陕南带来新的发展机遇，进一步促进陕南经济结构调整转型，密切陕南与关中经济联系。
同时，通过水权置换，在黄河上争取更多用水指标，推动陕北黄河引水工程建设，为陕北国家能源化工基地建设提供水资源保障。
（1）黄金峡水利枢纽黄金峡水利枢纽位于汉江干流汉中市洋县境内黄金峡锅滩下游2公里处，控制流域面积1.7万平方公里，坝址断面多年平均径流量76.2亿立方米。
拦河坝为混凝土重力坝，坝高68米，正常蓄水位450米，总库容2.29亿立方米。
坝后泵站装机功率12.95万千瓦，设计扬程117米。
坝后电站总装机量13.5万千瓦，多年平均发电量3.63亿度。
（2）三河口水利枢纽三河口水利枢纽位于佛坪县与宁陕县交界的子午河峡谷段，在椒溪河、蒲河、汶水河交汇口下游2公里处，控制流域面积2186平方公里，坝址断面多年平均径流量8.7亿立方米。
拦河坝为碾压混凝土拱坝，坝高145米，正常蓄水位643米，总库容7.1亿立方米。
坝后泵站总装机功率2.7万千瓦，设计扬程97.7米。
坝后电站总装机容量4.5万千瓦，多年平均发电量1亿度。
（3）秦岭输水隧洞秦岭输水隧洞全长98.30公里，设计流量70立方米/秒，纵坡1/2500，最大埋深2000米。
引汉济渭秦岭隧洞工程施工组织设计
目录1 施工组织设计..................................................................................................................... 1-1 1.1施工条件....................................................................................................................... 1-11.1.1工程条件................................................................................................................. 1-11.1.2自然条件................................................................................................................. 1-4 1.2料场选择与开采 ......................................................................................................... 1-131.2.1可研审查意见....................................................................................................... 1-131.2.2料场选择............................................................................................................... 1-131.2.3料场开采............................................................................................................... 1-19 1.3施工导流..................................................................................................................... 1-191.3.1水文特性............................................................................................................... 1-191.3.2导流标准............................................................................................................... 1-20 1.4主体工程施工............................................................................................................. 1-201.4.1概述....................................................................................................................... 1-201.4.2施工支洞............................................................................................................... 1-211.4.3主隧洞工程施工................................................................................................... 1-331.4.4 控制闸工程.......................................................................................................... 1-431.4.5控制闸交通洞....................................................................................................... 1-441.4.6 金属结构安装...................................................................................................... 1-44 1.5施工交通运输............................................................................................................. 1-451.5.1 对外交通运输...................................................................................................... 1-451.5.2 场内交通运输...................................................................................................... 1-47 1.6施工工厂设施............................................................................................................. 1-481.6.1砂石加工系统....................................................................................................... 1-481.6.2混凝土拌和站....................................................................................................... 1-501.6.3综合加工厂........................................................................................................... 1-501.6.4 机械保养厂.......................................................................................................... 1-501.6.5 炸药库.................................................................................................................. 1-511.6.6 施工供风、供水.................................................................................................. 1-51 1.6.1 施工供电.............................................................................................................. 1-51 1.6.8 施工通信.............................................................................................................. 1-52 1.1施工总体布置 ............................................................................................................. 1-52 1.1.1布置原则............................................................................................................... 1-52 1.1.2分区规划............................................................................................................... 1-53 1.1.3土石方平衡及堆渣规划....................................................................................... 1-54 1.1.4工程占地............................................................................................................... 1-55 1.8施工总进度................................................................................................................. 1-56 1.8.1编制依据和原则................................................................................................... 1-56 1.8.2 施工分期.............................................................................................................. 1-57 1.8.3 施工总进度.......................................................................................................... 1-57 1.9主要技术供应 ............................................................................................................. 1-59 1.9.1 主要建筑材料...................................................................................................... 1-59 1.9.2 劳动力供应.......................................................................................................... 1-60 1.9.3 主要施工机械设备.............................................................................................. 1-601 施工组织设计1.1 施工条件1.1.1工程条件1.1.1.1工程地理位置秦岭隧洞工程黄三段为引汉济渭秦岭隧洞工程的组成部分,该工程南起黃金峡枢纽左岸坝后泵站压力管道出水闸，北至三河口枢纽右岸坝下游300m附近的控制闸，全长16.48km。
TBM设备利用率分析及提高措施

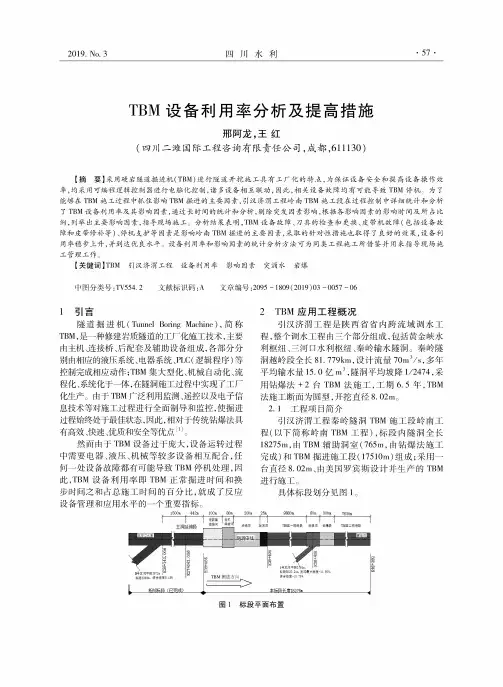

TBM设备利用率分析及提高措施' 红（四川二滩国际工程咨询有限责任公司，成都,611130）【摘要】采用硬岩隧道掘进机（TBM ）进行隧道开挖施工具有工厂化的特点，为保证设备安全和提高设备操作效 率，均采用可编程逻辑控制器脑化控制，诸多设备相互联动， ，相 备故障均有可能导致TBM 停机。
为了能够在TBM 施工过程中抓住影响TBM 掘进的主要因素， 济渭工程岭南TBM 施工段在过程控制中详细统计和分析 了 TBM 设备利用率及其影响 ，通过长时间的统计和分析，剔除突发因素影响，根据各影响因素的影响时间及所占比例，列举出主要影响因素，指导现场施工。
分析结果表明，TBM 设备故障、刀具的检查和 、皮带机故障（包 备故障和皮带修 ）、停 支是影响岭南TBM 掘进的主要 ，采取的针对性措施也取得了良好的效果，设备利用率稳步上升，并到水平。
设备 用率和影响 的统计分 法可为同类工程施工所借 用 现场施工管理工作。
【关键词】TBM 引汉济渭工程设备利用率影响因素突涌水岩爆中图分类号:TV554. 2 文献标识码:A 文章编号：2095 -1809（2019）03 -0057 -061引隧道掘进机（Tunnel Boong Machine ），简称 TBM ,是 修建岩质隧道的工厂化施工技术，主要主机、连接桥、 及辅助设备组成，各 分分别由相应的液压系统、电器系统、PLC （逻辑程序）等 完成相 ；TBM 型化、 、流程化、系 于一体，在隧洞施工过程中 工厂% 于TBM 广泛利用监测、遥 及电子信息 对施工过程进行 监控,使掘进过程始终处于最佳状态，因此,相对于 具有高效、快速、优质和安全等优点⑴％而由于TBM 设备过于庞大，设备运转过程中需要电器、液、 设 相互配合，任何一处设备故障都有可能导致TBM 停机处理，因 此,TBM 设备利 TBM 正常掘占总施工 的百分比,就 反应2 TBM 应用工程概况济渭工程是陕西 跨流域调水工程， 水工程 分组成， 黄金峡水利枢纽、三河口水利枢纽、秦岭输水隧洞。
引汉济渭工程前期工作需要研究的问题

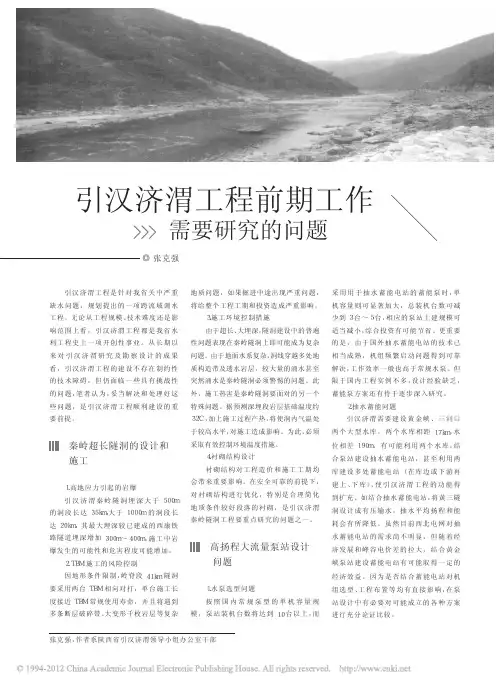

〉 〉 〉需要研究的问题
◎ 张克强
引汉济渭工程是针对我省关中严重 缺水问题， 规划提出的一项跨流域调水 工 程 。无 论 从 工 程 规 模 、技 术 难 度 还 是 影 响范围上看， 引汉济渭工程都是我省水 利工程史上一项开创性事业。从长期以 来对引汉济渭研究及勘察设计的成果 看， 引汉济渭工程的建设不存在制约性 的技术障碍， 但仍面临一些具有挑战性 的问题， 笔者认为， 妥当解决和处理好这 些问题， 是引汉济渭工程顺利建设的重 要前提。
２．抽 水 蓄 能 问 题 引汉济渭需要建设黄金峡、三河口 两 个 大 型 水 库 ， 两 个 水 库 相 距 １７ｋｍ， 水 位 相 差 １９０ｍ， 有 可 能 利 用 两 个 水 库 ， 结 合泵站建设抽水蓄能电站， 甚至利用两 库建设多处蓄能电站 （ 在库边或下游再 建 上 、下 库） ， 使 引 汉 济 渭 工 程 的 功 能 得 到扩充。如结合抽水蓄能电站， 将黄三隧 洞设计成有压输水， 抽水平均扬程和能 耗会有所降低。虽然目前西北电网对抽 水蓄能电站的需求尚不明显， 但随着经 济发展和峰谷电价差的拉大， 结合黄金 峡泵站建设蓄能电站有可能取得一定的 经济效益。因为是否结合蓄能电站对机 组 选 型 、工 程 布 置 等 均 有 直 接 影 响， 在 泵 站设计中有必要对可能成立的各种方案 进行充分论证比较。
地质问题， 如果掘进中途出现严重问题， 将给整个工程工期和投资造成严重影响。
３．施 工 环 境 控 制 措 施 由于超长、大埋深， 隧洞建设中的普遍 性问题表现在秦岭隧洞上即可能成为复杂 问题。由于地面水系复杂， 洞线穿越多处地 质构造带及透水岩层， 较大量的涌水甚至 突然涌水是秦岭隧洞必须警惕的问题。此 外， 施工热害是秦岭隧洞要面对的另一个 特殊问题。据预测深埋段岩层基础温度约 ３２℃， 加上施工过程产热， 将使洞内气温处 于较高水平， 对施工造成影响。为此， 必须 采取有效控制环境温度措施。 ４．衬 砌 结 构 设 计 衬砌结构对工程造价和施工工期均 会 带 来 重 要 影 响 。在 安 全 可 靠 的 前 提 下 ， 对衬砌结构进行优化， 特别是合理简化 地质条件较好段落的衬砌， 是引汉济渭 秦岭隧洞工程要重点研究的问题之一。
关于隧道TBM施工反坡排水专题
关于隧道TBM施工反坡排水专题摘要：本文针对隧道TBN施工反坡排水专题开展研究。
首先，分析TBM施工段工程特点。
其次，对案例项目概况进行简要分析。
最后，针对案例项目TBM施工段开展反坡排水技术的应用研究，包括确认涌水量、第一掘进段排水技术等，从而基于TBM施工段反坡排水施工全过程，实现反坡排水技术的研究。
进一本文供我国隧道施工单位借鉴与参考。
关键词：反坡排水；TBM施工；水管配置；支洞排水隧道BTM施工段采用合理的反坡排水施工技术，可确保隧道内部排水畅通，避免浸水、涌水等情况出现，从而保证了TBM施工的安全性和持续性。
同时，反坡排水技术可以缓解隧道深部施工时流体扰动作用对周边环境的影响，减少隧道开挖带来的地表沉降和地震等风险。
因此，针对隧道TBM施工反坡排水技术开展研究，对于我国隧道工程的发展将起到显著的推动效应。
一、TBM施工段工程特点TBM施工段工程的特点在于它需要通过土壳的钻掘来完成隧道的开挖，因此相较于传统的开挖方式，TBM施工方式具有如下特点。
第一，施工速度快。
TBM可以不受地面交通和天气等因素的影响，可以24小时不间断进行施工，因此施工速度相较传统的开挖方式要快。
第二，施工质量高。
TBM施工过程中，工作面的土体不会受到明显的扰动，因此能够降低地层沉降和地面表面的震动，从而保证了施工质量的高水平。
第三，涉及反坡排水。
由于TBM施工过程中需要进行深挖，因此会涉及反坡排水的问题。
故而，施工阶段需要在隧道内部设置一个斜坡，使得排水能够从隧道内流出。
这种反坡排水系统需要经过仔细的设计和施工，以保证隧道内部的排水能力。
二、项目概况陕西省引汉济渭工程秦岭隧洞项目是中国国家重点水利工程之一，它位于秦岭中段，是引汉济渭工程的重要组成部分。
汉济渭工程秦岭隧洞部分包括7座隧洞，其中最长的隧洞为J5隧洞，长44.789公里，是目前中国最长的千米级引水隧洞。
该隧洞采用了TBM（Tunnel Boring Machine）挖掘机进行施工，采用二次衬砌方式，以确保隧洞的安全和稳定。
引汉济渭工程秦岭隧洞主要工程地质问题分析研究
调 水工 程之 一 ， 即从 秦 岭 南 侧 的汉 江 向秦 岭北 侧 的渭
河 调 水工程 。本 工程 地跨长 江 、 黄 河两 大流域 ， 穿 越秦 岭屏 障 ， 主要 由黄金 峡 水利 枢纽 、 秦 岭 输水 隧洞 （ 以下 简称 秦岭 隧洞 ） 和 三 河 口水 利 枢 纽 等 三 大 部 分 组 成 。 秦岭 隧洞位 于 陕西省佛 坪县 、 宁 陕县及 周至县 境 内 ， 穿 越秦 岭分水 岭 ， 长达 ８ １ ． ７ ７ ９ ｋ ｍ， 设计流量 ７ ０ ． ０ ｉ ｎ ／ ｓ 。 过水 断面采 用钻 爆法 和 Ｔ Ｂ Ｍ 法 施工 。其 中 Ｔ Ｂ Ｍ 法 施
铁
６８
道
建
筑
Ｒａ ｉ ｌ ｗａ ｙ Ｅｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎｇ
文章 编号 ： １ ０ ０ ３ — １ ９ ９ ５ （ ２ ０ １ ３ ） ０ ４ — ０ ０ ６ ８ — ０ ３
引 汉 济 渭 工 程 秦 岭 隧 洞 主 要 工 程 地 质 问题 分 析 研 究
李 立 民
褶 皱主 要有 ４条 ， 为 佛坪复 背斜 、 极房 子一小 王涧复 式 向斜 、 黄 石板 背斜 、 高桥一 黄桶梁 复式 向斜 。
１ 秦 岭 隧 洞 的 地 质 特 征
１ ． １ 地 形 地 貌
秦 岭 隧洞 位 于 秦 岭 山 区 ， 区 内 山峰 高 耸 ， 沟壑 纵
横， 横 穿秦 岭 山脉 ， 隧 洞埋 深 普 遍 较 大 ， 大 多在 ６ ０ ０ ｍ
关键 词 ： 引汉济渭 工程 秦岭 隧洞 工程 地质 问题
中图分 类号 ： Ｕ ４ ５ ３ ． ６ １ ； Ｔ Ｖ ２ ２ １ ． ２ 文献标 识码 ： Ａ Ｄ Ｏ Ｉ ： １ ０ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ ３ — １ ９ ９ ５ ． ２ ０ １ ３ ． ０ ４ ． ２ １
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
引汉济渭工程秦岭隧洞TBM试验段（岭南）工程概况
引汉济渭工程秦岭隧洞TBM试验段（岭南）工程（以下称岭南TBM试验段）由TBM后配套安装洞（73.4m）、TBM主机安装洞（50m）、TBM步进洞（186.6m）、TBM始发洞（25m）、TBM检修洞（30m）和TBM掘进施工段（5084.994＋13625m）组成。
其中TBM后配套安装洞、TBM主机安装洞、TBM步进洞、TBM始发洞、TBM检修洞采用钻爆法施工，现浇混凝土衬砌。
4号支洞主要解决中间TBM长段落施工通风、出渣等问题。
4号支洞长1601m（平距），斜长1713.43m,坡长38%。
岭南TBM施工段采用一台Φ8.02m敞开式硬岩掘进机施工,支洞固定皮带机+主洞连续皮带机出渣，模筑衬砌段采用全圆穿行式模板台车衬砌。
TBM通过3号支洞运至组装洞室，在洞内组装并完成调试后向出口方向掘进。
3号工区及4号工区弃渣分别弃于蒲河河谷滩地的凉水井渣场与柴家关渣场；预制场利用钻爆法施工弃渣渣顶设置。
本标段施工总体筹划为：利用3号支洞采用钻爆法完成安装洞、步进洞及始发洞施工，同时采用钻爆法施工4号支洞及检修洞；TBM从3号支洞运入安装洞，完成组装、调试，第一阶段TBM掘进至4号洞底的检修洞检修，通风、排水、出渣、进料通过3号支洞完成；然后二次始发，第二阶段TBM掘进至与岭北段相接的拆卸洞，通风、排水、出渣通过4号支洞完成，进料通过3号支洞；TBM拆卸后，由3号支洞运出。
