烧结杯简介及介绍
一，烧结杯简介及介绍烧结杯是开展铁矿石烧结性能评价，铁矿石烧结配矿优化。
烧结工艺参数优化以及提高烧结矿质量相关技术研究的重要手段。
烧结杯能够模拟烧结生产工艺流程的全过程，在烧结杯上布料层表面点燃煤气烧嘴，通过引风机将热风引入混合料层并将料层中的燃料点燃，从而达到一定的温度将细小颗粒的混合料烧结成多孔的块矿，然后通过对成品烧结矿的检测得到烧成率，粒度组成，转鼓强度，固体燃料，利用系数等工艺技术指标。
二，烧结杯的组成及生产流程。
1，配料：根据已知原料的化学成分、烧结矿碱度、燃料配加量等数据进行计算，根据计算结果准确称娶相应的原料。
2，混料：各种原料称量完毕后，进行混料，混料分两步进行。
首先一次混料，在钢板上将混合料倒数遍，然后加入适量的水进行混匀，一次混料的目的是混匀及加水湿润。
然后进行二次混料，将混合料装入圆筒混料机内盖好端盖进行混料，时间为3分钟，混料完毕取100g混合料进行水分测定。
3，装料：在烧结杯底部首先加入1kg10~15mm的烧结矿作为铺底料铺平，以保护烧结杯炉箅，测量料面高度记做H1。
将经过二次混料机制粒的烧结混合料进行称重，然后采用多点加入法加到烧结杯中，无压实，记录装入的混合料质量记做G0。
装好后测定料面到烧结杯口的高度记做H2，料层高度H=H1-H2。
4，点火烧结：开启煤气与助燃风机，准备计时。
点火将点火器推到烧结杯上面，同时启动主抽风机，计时烧结开始。
调整点火抽风负压到6000Pa，点火时间1.5min。
点火完毕移开点火器。
将抽风负压调整到10000Pa，每隔2min记录一次废气温度和抽风负压变化。
废气温度达到最高值时，烧结结束记录时间T 即为烧结时间。
将烧结饼倒出，称重记做G1。
5，烧结矿性能检验：落下强度检验是检验烧结矿成品率、利用系数、成品矿粒度组成的指标。
它是将烧结饼放到落下装置中，两米高落下四次，然后进行筛分，筛孔尺寸分别为40mm、25mm、10mm、5mm得到的大于25mm、25~10mm、10~5mm小于5mm烧结矿的质量分别记做G2、G3、G4、G5。
烧结矿转鼓指数检验是检验烧结矿强度指标。
将大于10mm的烧结矿按比例取3kg，加入到标准的1/5转鼓中。
转鼓直径为1m，宽度为100mm，内置对称两块挡板，转数为25r/min，时间为8min。
转鼓后将烧结矿筛分，筛孔为6.3mm方孔筛。
筛上质量记做G6，筛上质量占入鼓质量的百分比为烧结矿的转鼓指数。
三， 烧结杯的的设计本次试验设计的是100公斤的烧结杯，为了更好的利用炉气和炉体的热量，减少热量的散失，达到更好的除尘效果和提高除尘效率，本次实验采用的烧结杯是倒U 型设计。
也就是在烧结杯的内胆和主体之间砌筑空腔，使抽风机将粉尘由空腔抽出并经管道进入除尘器。
这样就可以使炉气的热量损失降低，同时使除尘效率大大提高。
本次试验物料种类：含铁精矿、粉矿，物料堆密度：1.6—2.5t/m 3,物料粒度≤13mm ，物料水分4—18%（来源：招标公告）由资料可知：本次试验烧结料的碱度R=1.8，物料水分为10%，物料粒度10mm ，选取物料密度为1.8t/m 3。
已知：m=100kg ，ρ=1.8×103㎏/m 3 设定烧结杯的直径Φ=300mm ，由V=ρm，得V=3108.1100⨯=0.05556m 3h=2r V ∙π=215.005556.0⨯π=0.786m=786mm 所以料层高度为786mm 烧结杯的参数：烧结杯内胆Φ300 *786mm烧结杯本体Φ400 *800mm烧结翻杯机120°角/0.75KW燃烧器，点火温度1100—1200℃烧结负压15kPa。
四，设计设备的选取（1）点火器点火器应考虑满足点火强度、温度、点火时间、点火烟气的组成与烧结生产实际过程的边界条件相等或相似，由点火烧嘴及点火罩组成。
为此，选用液化石油气燃料点火。
烧结杯实验中，烧结杯点火器能否模拟生产上的烧结机点火器，将直接影响该实验的模拟性。
点火器的主要技术参数：满足烧结杯尺寸Φ300*400mm点火温度1100--1200℃点火时间2min点火负压9kPa电子打火，自动点火，自动复位。
通过点火器向烧结混料表层供热，与此同时在抽风作用下使混合料中的碳在高温下燃烧实现矿粉的烧结。
液化石油气通过蒸发器进入燃烧室，由调速风机供给助燃空气，点火温度分布均匀，升降温速度快，可用于点火也可作保温预热用。
（2）除尘抽风系统本次试验设计采用的是双管道除尘器，设计为倒U型与烧结杯炉体连接，在两个管道结合处有风量调节阀，用于调节每个管道的风量和风速，使两根管道的风量和风速稳定，并在管道上设置有风压调节器和废气取样孔，根据风压和废气成分调节烧结速度和烧结温度以及抽风机。
(3)其他设备φ600mm×1000mm圆筒混料机一台，用于烧结混合料的混匀和制粒；烧结矿性能检测装置主要包括落下、筛分装置及转鼓。
温度料层高度I II III烧结过程示意图五,结过程传热及蓄热在烧结料层中各层的最高温度是逐步上升的，这主要是烧结过程的自动蓄热造成的。
由资料查得，废气带入的热量Q 可由下式计算：Q =V g C tm 50(tm-50℃) 式中 ：tm----料层的最高温度 Vg-----废气的体积C tm 50 ----废气的热容（自50 ℃至料层的最高温度 ） 1）点火供热 第一层热收入 q 1=Q ×1/v ×q式中 ：v----台车的速度，以1.5米/分计； q----煤气发热值，百万焦耳/米 3Q---单位时间煤气消耗量，米3/分 2)燃料燃烧热q 2=w ×c ×(0.9q co2 + 0.1q co)式中：w---该单元混合料量，千克；c---混合料含碳量，%q co , q co2每千克碳烧成co ，co2的放热量，百万焦耳（33.85及9.83百万焦耳/千克C ）3)Fe3O4氧化放热q 3=w ×a ×(1/aFeO 料-FeO 矿) ×q FeO式中：a---烧结成品率4)混合料带入的物理热q4=w×60×0.2×0.0042+w×c×60×0.2×0.0042式中：0.2×0.0042---混合料的比热容，千焦/千克℃5)矿物生成热q56)总热收入Q= q1+ q2+ q3+ q4+q5第一层热支出：1）石灰石分解q6=w1·q1+ w2·q2式中：w1 ,w2---该单元CaO,MgO的含量，千克；q1 ,q2---每千克CaO,MgO的分解热，百万焦耳/千克。
2）水分蒸发q7=W H2O·q H2O式中; W H2O,q H2O—该单位混合料含水量，千克，及水的蒸发热，百万焦耳/千克。
3）外部热损失q8=0.15Q4)废气及烧结矿带走的热量q 9=Q-q6-8由计算可知：1）料层中的蓄热量量随着料层高度的提高是逐步积累的，当料层高度达到400mm时。
蓄热率达65%。
2）由于烧结过程的这种自动蓄热作用，使烧结层的温度随着料层的提高而提高，因而烧结矿的强度也俞高。
六，配料计算已知100公斤烧结矿炉尘消耗量12千克，焦粉7.5千克。
矿石消耗为X，石灰石消耗为Y。
要求烧结矿含FeO=18%，碱度R=1.20；解：求X,Y必须列出两个方程式，其一为FeO平衡方程式，其二为碱度平衡方程式。
（1） FeO平衡方程式由于烧结过程中碳燃烧，硫氧化，碳酸盐分解等原因而形成的减重为a. 则混合矿减重a x =0.005×0.9+0.96=0.005% 炉尘减重a d =0.04×0.9+6.2+1.78+1.5×16/229=8.12% 石灰石减重a y =42.7% 焦炭减重a k =2×0.9+0.19×16/229+83=84.813% a=X · a x +Y ·a y +12 a d +7.5 a k设烧结过程中由于还原和氧化作用氧的变化为O 变，则X+Y+12+7.5-a-O 变=100O 变=X+Y+19.5-100-0.01X-0.427Y-12×0.081-7.5×0.848=0.99X+0.573Y-87.84 (1—1) 此外从FeO 的变化按下列反应可以列出O 变的公式：Fe 2O 3+CO=2FeO+CO 22FeO+1/2O 2=Fe 2O 3不论是氧化或是还原对于1千克FeO 的变化相应氧的变化为O/2 FeO=16/2×72=1/9千克FeO ，则每100千克烧结矿O 变的数量为：O 变=1/9(100×18/100-X(FeO)X /100-D(FeO)D /100-Y(FeO)Y /100)=1/9(18.0-0.01×1.8X-0.01×12×12) (1---2)两式相等则：0.99X+0.573Y-87.84=-0.002X+1.840.992X+0.573Y=89.68 (1---3) (2)碱度平衡式X(FeO)X + D(FeO)D + Y(FeO)Y +K(CaO)KkSiO K y SiO Y d SiO D x SiO X kCaO K y CaO Y d CaO D x CaO X )2()2()2()2()()()()(++++++=R (1---4)代入数据得：19.72X-51.22Y=--295.17 (1---5)解（1—3和（1---5）得：X=71.34 Y=33.23 D=12 K=7.5如果计算也不考虑去硫，失养。
则（1---1）式中O 变=0 则 0.99X+0.573Y=87.84 这样可求得不同的X,Y 值。
七，烧结的产量和质量的指标计算：垂直烧结速度=料层高度/烧结时间=H/T(mm/min)烧损率=[装料量-（烧结饼质量-铺底料质量）]/装料量×100%=[G0-(G1-1)]/G×100%成品率=（成品矿质量-铺底料质量）/（烧结饼质量-铺底料质量）×100%=(G2+G3+G4-1)/(G1-1) ×100%利用系数=（成品矿质量-铺底料质量）/烧结时间×烧结面积t/( m2·h)=(G2+G3+G4-1)/(T×A) t/( m2·h)转鼓指数=转鼓后>63的质量/入鼓烧结矿质量×100%=(G6/3) ×100 参考文献：铁矿石造块理论及工艺（冶金工业出版社）钢铁冶金实验技术和研究方法（冶金工业出版社）。

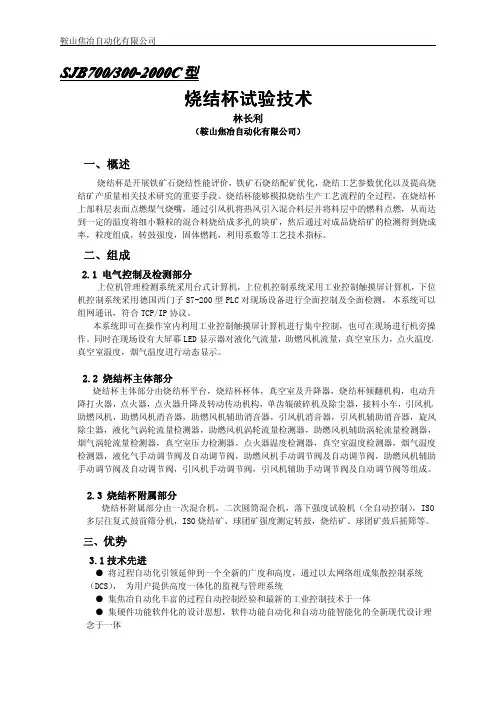

烧结杯试验
● 在每台设备旁配有单机手动操作箱
五、烧结杯试验程序
5.1 实验前检查
● 电源电压是否正常。 ● 现场显示屏显示是否正常。 ● 电子计算机运行是否正常。 ● 各部机械设备运转是否正常。
鞍山焦冶自动化有限公司
● 各检测点流量、温度、压力、指示是否正常。 ● 液化气罐气密性是否良好。 ● 液化气罐是否远离点火器（≥10m）。 ● 减速机油标指示是否正常。
6.1.13 真空室压力检测器
● 压力范围：-20KPa～+20 KPa ● 工作温度：-40～+80℃ ● 模拟信号：4-20mA（两线制）。 ● 供电电压：DC24V
6.1.14 旋风除尘器
● 设备重量：260 kg ● 出口浓度＜30mg/m3
6.1.15 热电偶
● 分度号：S 偶 ● 工作温度：0～1600℃
5.6 布料
● 将混合机混合好的混合料加入烧结杯内，进行人工布料。
5.7 密封烧结杯与真空室
● 用液压千斤顶顶起真空室，密封烧结杯与真空室的连接处。
5.8 点火器点火
● 启动助燃风机，风量调整到规定流量。 ● 打开液化气罐阀门，进行点火。 ● 点着点火器后调整液化气流量与空气流量，使其点火温度达到指定温度（950℃＋50℃）。
2.2 烧结杯主体部分
烧结杯主体部分由烧结杯平台，烧结杯杯体，真空室及升降器，烧结杯倾翻机构，电动升 降打火器，点火器，点火器升降及转动传动机构，单齿辊破碎机及除尘器，接料小车，引风机， 助燃风机，助燃风机消音器，助燃风机辅助消音器，引风机消音器，引风机辅助消音器，旋风 除尘器，液化气涡轮流量检测器，助燃风机涡轮流量检测器，助燃风机辅助涡轮流量检测器， 烟气涡轮流量检测器，真空室压力检测器，点火器温度检测器，真空室温度检测器，烟气温度 检测器，液化气手动调节阀及自动调节阀，助燃风机手动调节阀及自动调节阀，助燃风机辅助 手动调节阀及自动调节阀，引风机手动调节阀，引风机辅助手动调节阀及自动调节阀等组成。
烧结杯试验
烧结杯试验烧结杯试验烧结杯试验(sinter pot test)使用杯状小型试验设备，模拟生产条件进行铁矿石烧结的试验。
试验包括原料的制备、烧结、成品处理和检验以及技术指标计算等几个步骤。
世界上大部分高炉炼铁使用烧结矿作为炉料，但是烧结矿质量的改进，烧结机产量的提高，无一不是在烧结杯试验的基础上获得的。
通过烧结杯试验，可进行烧结矿的固结机理和数学模型的研究，来改进工艺提高烧结矿的产量和质量，也可通过烧结杯试验进行新原料、新工艺的研究。
烧结杯试验具有对生产的较好的模拟性，也可为设计部门提供可靠的依据。
原料的制备主要包括原料的中和、混匀和制粒3部分。
(1)中和。
为保证试验用原料的化学成分及粒度组成基本相近，试验前各种原料必须单独进行中和处理。
澳大利亚BHr，公司中心研究所的中和器是一个圆形偏心漏斗，下有一个可旋转的圆筒，筒内有10个容积相同的扇形容器，原料从漏斗进到旋转的扇形容器中时便进行了中和。
大多数试验室采用人工中和。
(2)混匀。
多数采用机械混合，以圆筒}昆合机较为普遍。
德国鲁奇(Lurgi)公司采用的圆盘混料机，盘底水平放置，中间有3个叶片，可在三个不同半径上与圆盘作反向运动，结构简单，加水方便，混匀效果好。
(3)制粒。
一般采用圆筒混合机起制粒作用。
制粒后经冰冻法或液氮法测定混合料的粒度组成。
烧结设备主要由烧结杯、给料器、点火器、抽风除尘系统几部分组成。
(1)烧结杯。
烧结试验的主体设备，多为耐热钢制成筒体，有方形及圆形两种，底部有箅条，杯的高度固定或可调，杯体内壁略有斜度，以便顺利卸出烧结饼。
为了隔热，杯外壁附有绝热材料。
澳大利亚向国际标准化组织(ISO)推荐的烧结杯的炉箅面积为0.15m2，即φ400mm的圆杯或400mm×400mm的方杯，料层高度为500mm。
此外，世界各国还有为不同研究目的而设计的各种特殊结构的烧结杯。
(2)给料器。
作用是将混合料装入烧结杯中。
大烧结杯采用机械装料，小烧结杯则用人工装料。
不锈钢烧结组件

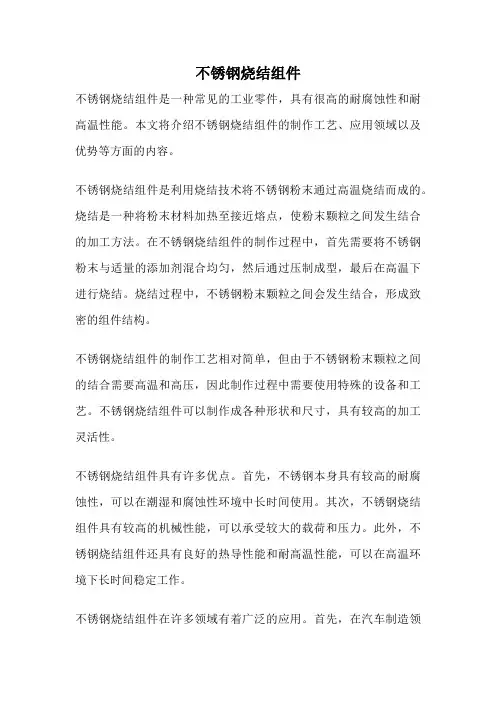

不锈钢烧结组件不锈钢烧结组件是一种常见的工业零件，具有很高的耐腐蚀性和耐高温性能。
本文将介绍不锈钢烧结组件的制作工艺、应用领域以及优势等方面的内容。
不锈钢烧结组件是利用烧结技术将不锈钢粉末通过高温烧结而成的。
烧结是一种将粉末材料加热至接近熔点，使粉末颗粒之间发生结合的加工方法。
在不锈钢烧结组件的制作过程中，首先需要将不锈钢粉末与适量的添加剂混合均匀，然后通过压制成型，最后在高温下进行烧结。
烧结过程中，不锈钢粉末颗粒之间会发生结合，形成致密的组件结构。
不锈钢烧结组件的制作工艺相对简单，但由于不锈钢粉末颗粒之间的结合需要高温和高压，因此制作过程中需要使用特殊的设备和工艺。
不锈钢烧结组件可以制作成各种形状和尺寸，具有较高的加工灵活性。
不锈钢烧结组件具有许多优点。
首先，不锈钢本身具有较高的耐腐蚀性，可以在潮湿和腐蚀性环境中长时间使用。
其次，不锈钢烧结组件具有较高的机械性能，可以承受较大的载荷和压力。
此外，不锈钢烧结组件还具有良好的热导性能和耐高温性能，可以在高温环境下长时间稳定工作。
不锈钢烧结组件在许多领域有着广泛的应用。
首先，在汽车制造领域，不锈钢烧结组件可以用于制作发动机和变速器零件，具有较高的耐磨性和耐腐蚀性，可以提高汽车的性能和寿命。
其次，在化工和医药领域，不锈钢烧结组件可以用于制作容器和管道等设备，可以抵抗腐蚀性介质的侵蚀。
此外，不锈钢烧结组件还广泛应用于航空航天、冶金和能源等领域。
不锈钢烧结组件是一种具有较高耐腐蚀性和耐高温性能的工业零件。
通过烧结技术制作而成，具有较高的机械性能和热导性能。
不锈钢烧结组件在汽车制造、化工、医药等领域有着广泛的应用。
其制作工艺相对简单，但制作过程中需要使用特殊设备和工艺，以确保制品的质量和性能。
随着科技的进步和工艺的改进，不锈钢烧结组件的应用领域将会越来越广泛。
烧结杯试验报告
达钢烧结杯试验报告重庆科技学院冶金与材料工程学院万新2011年3月23日一、烧结杯试验的基本情况2011年3月13日接受达钢集团有限责任公司的委托，要求完成5个方案的配矿方案的烧结试验。
配矿方案见表1：表1 配矿方案我们从达钢取得了相应原料的化学成分，由于时间紧任务重，项目组未对原料的化学成分进行确认，配矿将按照所提供的成分进行计算。
达钢公司提供的原燃料化学成分可能由于检验批次和送样批次不同带来影响，姑且忽略这种影响。
提供的化学成分见表2：表2 化学成分分析表根据企业实际生产的现实情况，烧结杯试验的条件进行了明确。
（1）料层厚度：考虑按照接近现场的数据，控制料层700mm（含5-10mm铺底料，试验时每杯的铺底料按照5kg加入）；（2）水分：基本按照7%控制，由于试验的规模较小（每杯80～85kg混合料），因此石灰、石灰石、白云石的少量变化都使得水分难于控制，因此试验采用定量加水，经验判断结合的方式；（3）负压：风机的特性决定了风量与风压呈负相关，试验为了保证风量，在现场负压的情况下适当降低烧结抽风负压，基本控制在15kPa左右；（4）点火时间：按照2min进行点火，原因是稍稍延长以模拟适当保温。
（5）点火温度：实验室条件下基本比较稳定，控制1100～1150℃；（6）配碳：生产现场的配碳大约在3.2%左右，考虑到实验室烧结杯的边界效应导致单位统计的烧结料散热较快，所以配碳按照4.0～4.2%控制；（7）表面压实：为了接近现场，烧结杯装料后的表面进行人工轻微压实；（8）落下：按照标准落下3次；（9）转鼓：取样进行转鼓，入鼓料按照成品烧结矿比例（10～16mm、16～25mm、25～40mm）取7.5kg，1/4转鼓测定；（10）取样：按比例取低温还原粉化样（10～16mm、16～25mm、25～40mm）和化学分析样，在25～40mm的成品烧结矿中取矿相样；（11）返矿：混合料再外配30%的返矿，模拟返矿平衡。
酸性烧结矿烧结杯实验研究

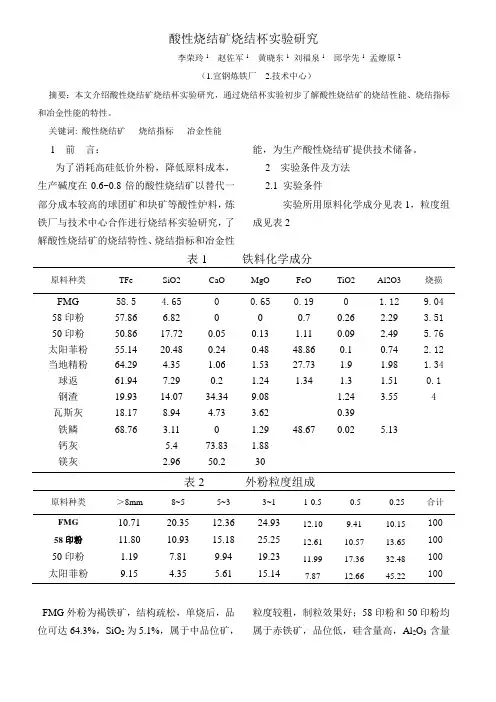

酸性烧结矿烧结杯实验研究李荣玲1赵佐军1黄晓东1刘福泉1邱学先1孟燎原2（1.宣钢炼铁厂 2.技术中心）摘要：本文介绍酸性烧结矿烧结杯实验研究，通过烧结杯实验初步了解酸性烧结矿的烧结性能、烧结指标和冶金性能的特性。
关键词: 酸性烧结矿烧结指标冶金性能1 前言：为了消耗高硅低价外粉，降低原料成本，生产碱度在0.6~0.8倍的酸性烧结矿以替代一部分成本较高的球团矿和块矿等酸性炉料，炼铁厂与技术中心合作进行烧结杯实验研究，了解酸性烧结矿的烧结特性、烧结指标和冶金性能，为生产酸性烧结矿提供技术储备。
2 实验条件及方法2.1 实验条件实验所用原料化学成分见表1，粒度组成见表2表1 铁料化学成分原料种类TFe SiO2 CaO MgO FeO TiO2 Al2O3 烧损FMG 58.5 4.65 0 0.65 0.19 0 1.12 9.04 58印粉57.86 6.82000.70.26 2.29 3.51 50印粉50.86 17.72 0.05 0.13 1.11 0.09 2.49 5.76 太阳菲粉55.14 20.48 0.24 0.48 48.86 0.1 0.74 2.12 当地精粉64.29 4.35 1.06 1.53 27.73 1.9 1.98 1.34 球返61.94 7.29 0.2 1.24 1.34 1.3 1.51 0.1 钢渣19.93 14.07 34.34 9.08 1.24 3.55 4 瓦斯灰18.17 8.94 4.73 3.62 0.39铁鳞68.76 3.11 0 1.29 48.67 0.02 5.13钙灰 5.4 73.83 1.88镁灰 2.96 50.2 30表2 外粉粒度组成原料种类＞8mm 8~5 5~3 3~1 1-0.5 -0.5 -0.25 合计FMG10.7120.3512.3624.9312.109.4110.15100 58印粉11.8010.9315.1825.2512.6110.5713.65100 50印粉 1.197.819.9419.2311.9917.3632.48100 太阳菲粉9.15 4.35 5.6115.147.8712.6645.22100FMG外粉为褐铁矿，结构疏松，单烧后，品位可达64.3%，SiO2为5.1%，属于中品位矿，粒度较粗，制粒效果好；58印粉和50印粉均属于赤铁矿，品位低，硅含量高，Al2O3含量高，58印粉粒度较粗，50印粉粒度较细；太阳菲粉为磁铁矿，FeO含量高。
烧结杯实验室操作规程

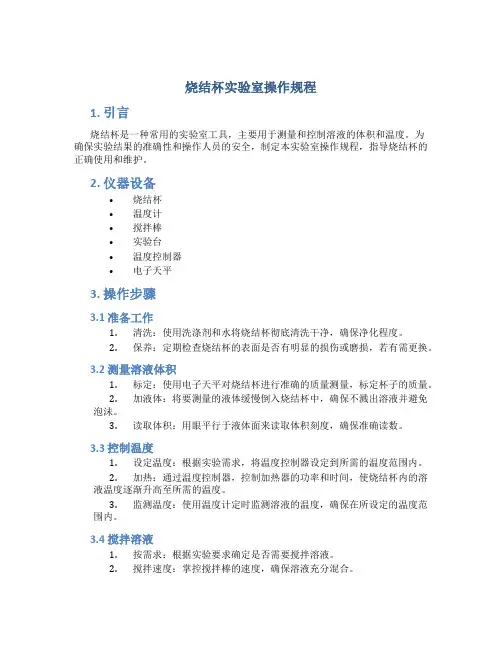

烧结杯实验室操作规程1. 引言烧结杯是一种常用的实验室工具，主要用于测量和控制溶液的体积和温度。
为确保实验结果的准确性和操作人员的安全，制定本实验室操作规程，指导烧结杯的正确使用和维护。
2. 仪器设备•烧结杯•温度计•搅拌棒•实验台•温度控制器•电子天平3. 操作步骤3.1 准备工作1.清洗：使用洗涤剂和水将烧结杯彻底清洗干净，确保净化程度。
2.保养：定期检查烧结杯的表面是否有明显的损伤或磨损，若有需更换。
3.2 测量溶液体积1.标定：使用电子天平对烧结杯进行准确的质量测量，标定杯子的质量。
2.加液体：将要测量的液体缓慢倒入烧结杯中，确保不溅出溶液并避免泡沫。
3.读取体积：用眼平行于液体面来读取体积刻度，确保准确读数。
3.3 控制温度1.设定温度：根据实验需求，将温度控制器设定到所需的温度范围内。
2.加热：通过温度控制器，控制加热器的功率和时间，使烧结杯内的溶液温度逐渐升高至所需的温度。
3.监测温度：使用温度计定时监测溶液的温度，确保在所设定的温度范围内。
3.4 搅拌溶液1.按需求：根据实验要求确定是否需要搅拌溶液。
2.搅拌速度：掌控搅拌棒的速度，确保溶液充分混合。
4. 安全注意事项1.烧结杯在操作过程中会加热，注意避免手部接触杯口和杯身。
2.在加液体时，慢慢倒入以避免溅出。
3.操作过程中要注意均衡站立，避免烧结杯翻倒。
4.注意温度控制装置的工作状态，确保安全稳定。
5. 维护与保养1.每次使用后，清洗烧结杯并用干燥的纸巾擦干。
2.定期检查烧结杯表面是否有刮痕或其他损伤。
3.如发现烧结杯表面有腐蚀或破损，立即停止使用并更换烧结杯。
4.不要用尖锐物品刮擦烧结杯的刻度线。
5.存放烧结杯时，避免与其他废弃物或化学品接触，确保环境清洁。
6. 总结本操作规程详细介绍了烧结杯的正确使用和维护，通过遵守操作步骤和安全注意事项，可以保证实验室操作的准确性并确保操作人员的安全。
在日常实验工作中，所有用户必须遵守本规程的要求，确保实验室工作的高效、安全进行。
烧结杯
烧结杯的设计使用杯状小型试验设备，模拟生产条件进行铁矿石烧结杯的设计。
试验包括原料的制备、烧结、成品处理和检验等几个步骤。
世界上大部分高炉炼铁使用烧结矿作为炉料，但是烧结矿质量的改进，烧结机产量的提高，无一不是在烧结杯试验的基础上获得的。
通过烧结杯试验，可进行烧结矿的固结机理和数学模型的研究，来改进工艺提高烧结矿的产量和质量，也可通过烧结杯试验进行新原料、新工艺的研究。
烧结杯试验具有对生产的较好的模拟性，也可为设计部门提供可靠的依据。
设计内容：设计一个100公斤烧结杯助燃剂铁矿熔剂燃料冷返矿热返矿配料水混合布料调节水分点火测水和粒度组成烧结破碎筛分筛分2米落下四次成品矿冶金性能转鼓化学分析矿相分析烧结杯试验工艺流程1.原料的制备烧结原料数量大，品种繁多，粒度及化学性质极不均一。
为了获得优质的烧结矿，保证生产过程持续进行，烧结原料的准备及加工处理是一件十分重要的工作。
其中烧结原料包括：铁矿石、燃料、溶剂、工业废弃品。
1.1中和为保证试验用原料的化学成分及粒度组成基本相近，试验前各种原料必须单独进行中和处理。
人工中和。
1.2混匀采用机械混匀，本实验用圆筒混合机。
1.3制粒采用圆筒混合机起制粒作用。
2.配料为了使烧结矿的化学成分和物理性质稳定，符合高炉冶炼的要求，并使烧结料具有足够的透气性以获得较高的烧结生产率，必须把各种不同成分的含铁原料、熔剂和燃料根据烧结过程的要求进行精确的配料。
烧结原料的品种多，成分的波动大，进入配料室前必须经过破碎筛分、中和混匀处理，然后根据炼铁对烧结矿化学成分的要求进行配料计算，以保证烧结矿的含铁量、碱度、含硫量、Feo 含量等主要成分控制在规定范围内，并为设备选择、矿槽设计以及运输系统提供设计数据。
本次试验烧结料的碱度R=1.8，物料水分为8%。
3.烧结料的混合与制粒3.1混合设备烧结实验设备与生产设备比较要小得多，为保证实验结果尽可能接近生产实际情况，在设备选型及有关工艺参数的控制方面，应根据相似原理模拟生产过程。
玻璃烧结法概念(一)
玻璃烧结法概念(一)
玻璃烧结法简介
概念
玻璃烧结法是一种使用化学反应将玻璃粉末焙烧成坚固玻璃体的方法。
通过控制温度、时间和压力等工艺参数，将玻璃粉末烧结成致密、无孔隙的玻璃块或制品。
过程
1.玻璃粉制备：选择适当的原料，如二氧化硅、氧化硼等，通过高
温煅烧和破碎等工艺得到合适的粉末。
2.玻璃混合：将不同的玻璃粉末按照一定的配比混合均匀，保证成
分的一致性。
3.加工成型：将混合好的玻璃粉末填充到模具中，然后通过振动或
压力等方式使其紧密结合。
4.预烧：将填充好的模具置于预烧炉中，进行一定温度范围内的预
烧，使粉末颗粒之间发生初步结合。
5.烧结：将预烧后的玻璃坯体置于烧结炉中，使用高温将其加热，
使玻璃颗粒完全熔融并结合在一起，形成坚固的玻璃体结构。
6.冷却：将烧结好的玻璃块从炉中取出，进行自然冷却，使得玻璃
体具有稳定的内部结构。
特点与应用
•高强度：通过烧结过程，玻璃粉末之间形成紧密结合，使得烧结玻璃具有较高的强度和硬度。
•良好的光学性能：玻璃烧结法制备的玻璃体具有良好的透光性和均匀的光学特性，适用于光学器件、光纤等领域。
•复杂形状：根据具体要求，可以将玻璃粉末进行模压成形，制备出复杂形状的玻璃制品。
•密封性能好：由于玻璃烧结法制备的玻璃体致密无孔隙，具有较好的密封性能，适用于制造真空器件。
•应用领域广泛：玻璃烧结法广泛应用于光学、电子、化学、建筑等领域，如光学透镜、焊接窑炉、电子封装等。
高温陶瓷杯具的材料性能与烧制工艺分析
高温陶瓷杯具的材料性能与烧制工艺分析概述：高温陶瓷杯具是指能够承受高温的陶瓷杯具，其市场需求逐渐增加。
本文将分析高温陶瓷杯具的材料性能和烧制工艺，以帮助读者更好地了解该产品。
一、材料性能分析高温陶瓷杯具的材料性能对其使用寿命和安全性至关重要。
以下是常用的高温陶瓷材料及其性能分析：1. 耐热性：高温陶瓷杯具需要具备较高的耐热性能，以承受热饮料的温度不变形或破裂。
常见的耐热陶瓷材料包括氧化铝陶瓷和氮化硅陶瓷，它们能够在高温下保持稳定性。
2. 导热性：高温陶瓷杯具的导热性也是一项重要的性能指标。
良好的导热性能可以使热饮料迅速散热，防止杯具过烫。
此外，导热性还关系到陶瓷杯具的制作工艺。
通常，添加导热材料如二氧化硅可以提高杯具的导热性能。
3. 抗腐蚀性：高温陶瓷杯具需要具备一定的抗腐蚀性能，以适应不同饮料的腐蚀性。
陶瓷材料本身对酸碱腐蚀相对较好，但某些饮料如果汁或含酸饮料的高温陶瓷杯具可能需要进行特殊处理。
4. 密封性：高温陶瓷杯具的密封性对于保持饮料的温度和口感至关重要。
杯具的制作工艺和材料的选择都会影响其密封性能。
通常，采用高精度陶瓷模具和杯盖之间的配合可以提高陶瓷杯具的密封性。
二、烧制工艺分析高温陶瓷杯具的烧制工艺对其质量和外观起着决定性的作用。
以下是高温陶瓷杯具的常见烧制工艺：1. 原料制备：高温陶瓷杯具的制作以高纯度陶瓷粉末为原料。
在材料制备过程中，需要注意原料的筛分、混合和干燥，以确保原料的纯度和均匀性。
2. 成型工艺：高温陶瓷杯具的成型通常采用注塑成型或压力成型技术。
注塑成型可以制作出复杂的形状，而压力成型则适用于简单形状的杯具。
3. 烧结工艺：高温陶瓷杯具的烧结工艺是将成型好的杯具经过高温处理，使其形成致密的陶瓷结构。
烧结过程中需要控制烧结温度和时间，以确保陶瓷杯具的质量和性能。
4. 后续处理：高温陶瓷杯具在烧制后可能需要进行一些后续处理工艺，如抛光、搪瓷或添加图案。
这些处理工艺可以提高陶瓷杯具的观感和实用性。
烧结杯试验管理制度
烧结杯试验管理制度第一章总则第一条为规范烧结杯试验工作，提高试验质量和效率，保证试验安全，特制定本制度。
第二条本制度适用于使用烧结杯进行烧结试验的实验室或单位。
第三条烧结杯试验应遵循科学、严谨、规范的原则。
第二章管理机构和管理人员第四条烧结杯试验的管理机构为实验室主任或实验室负责人。
第五条实验室主任或实验室负责人应对烧结杯试验工作负总责，并指定专人负责烧结杯试验的具体实施。
第六条烧结杯试验的实施人员应具备相关专业知识和技能，有一定的工作经验。
第七条烧结杯试验的实施人员应定期接受相关培训，更新知识，追踪最新技术和方法。
第八条烧结杯试验的实施人员应严格遵守试验操作规程，认真执行试验计划。
第三章试验设备和试验材料第九条烧结杯试验设备应定期维护、保养，并定时进行检验校准，确保试验设备正常运行。
第十条烧结杯试验设备应摆放整齐、清洁，定期清理试验设备和周围环境。
第十一条烧结杯试验材料应符合相关标准和规定，定期检验和保养，确保试验材料的质量和稳定性。
第十二条烧结杯试验材料的储存应符合相关规定，远离潮湿、高温、阳光直射等影响试验材料质量的因素。
第十三条烧结杯试验设备和试验材料的采购应经过严格审核和评估，确保设备和材料的质量和性能符合要求。
第四章试验过程第十四条烧结杯试验的试验计划应提前制定，并经相关领导审核批准，确保试验目的、要求和方案明确。
第十五条烧结杯试验前，应认真准备试验设备和试验材料，确保试验准备充分。
第十六条烧结杯试验过程中，实施人员应认真操作，按照规定程序进行，保证试验数据的准确性和可靠性。
第十七条烧结杯试验结束后，应及时整理试验数据和结果，并制作试验报告。
第五章质量管理第十八条实验室应建立烧结杯试验质量管理档案，记录试验设备、试验材料的购买、保养和维护情况，试验计划和数据等。
第十九条实验室应定期开展内部质量审核，检查试验数据的准确性和可靠性，及时发现和解决问题。
第二十条实验室应建立完善的质量管理制度，保证试验数据的质量和准确性。
