奥运体育场馆的智能化系统设计方案陈昳宏高飞(华南理工大学建筑设计研究院 510641)摘要结合对体育总局发布的《体育场馆智能化系统技术要求》（征求意见稿）及作者在多个体育场馆弱电设计经验，向大家介绍一下体育场馆智能化设计方案。

关键词奥运体育场馆智能监控系统通信网络系统场馆专用系统应用信息系统1 引言随着我国体育事业的蓬勃发展，及奥运和亚运在我国的举办，全国每年都要兴建不少体育建筑，作者有幸参加了新会体育馆、佛山体育中心、奥运羽毛球馆及奥运摔跤馆的设计，对体育场馆的智能化设计有一定的了解。

二00四年国家体育总局组织了专家编写了《体育场馆智能化系统技术要求》及《体育建筑智能化系统设计导则》，本人通过对其征求意见稿的学习，结合本人的设计经验，向大家介绍一下奥运体育场馆智能化设计方案。

2 系统组成根据《体育场馆智能化系统技术要求》体育场馆智能化系统分为以下4个部分：――智能监控系统――通信网络系统――场馆专用系统――应用信息系统３智能监控系统智能监控系统通过对体育场馆内各类机电设备的运行状况、安全状况、能源使用状况等实行自动监测、控制与综合管理，对体育场馆内影响环境舒适性的温度、湿度、风速等指标的调节，对破坏环境安全性的恐怖、骚乱、火灾等因素的监控，保证所监控对象的安全、正常和协调运行，以保证体育比赛和其他活动的正常进行，同时为体育场馆的经济运行和日常管理提供技术手段，达到场馆运营管理的要求，其子系统包括：——建筑设备监控系统——火灾自动报警及消防联动控制系统——安全防范系统——建筑设备集成管理系统3.1设备监控系统3.1.1系统采用实时监控、分布式管理，主机设于设备监控室，其它需要对系统进行控制的场所设工作站或控制屏。

系统支持多种通信接口和协议，并具有接口开放和开发功能。

3.1.2控制器采用现场控制方式，控制器之间采用点对点通信，控制器具有独立的监测和控制能力。

3.1.3监控范围：冷热源系统、空调与通风系统、变配电系统、照明系统、给排水系统、电梯和自动扶梯系统、草坪喷洒系统等。

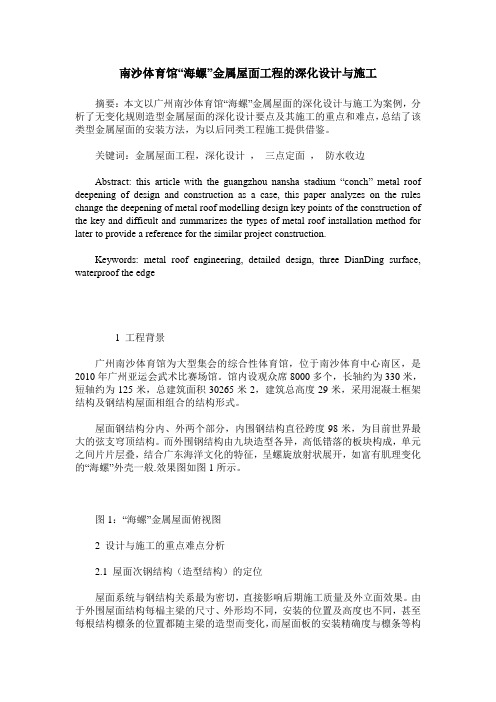

南沙体育馆“海螺”金属屋面工程的深化设计与施工

南沙体育馆“海螺”金属屋面工程的深化设计与施工摘要：本文以广州南沙体育馆“海螺”金属屋面的深化设计与施工为案例，分析了无变化规则造型金属屋面的深化设计要点及其施工的重点和难点，总结了该类型金属屋面的安装方法，为以后同类工程施工提供借鉴。

关键词：金属屋面工程，深化设计，三点定面，防水收边Abstract: this article with the guangzhou nansha stadium “conch” metal roof deepening of design and construction as a case, this paper analyzes on the rules change the deepening of metal roof modelling design key points of the construction of the key and difficult and summarizes the types of metal roof installation method for later to provide a reference for the similar project construction.Keywords: metal roof engineering, detailed design, three DianDing surface, waterproof the edge1 工程背景广州南沙体育馆为大型集会的综合性体育馆，位于南沙体育中心南区，是2010年广州亚运会武术比赛场馆。

馆内设观众席8000多个，长轴约为330米，短轴约为125米，总建筑面积30265米2，建筑总高度29米，采用混凝土框架结构及钢结构屋面相组合的结构形式。

屋面钢结构分内、外两个部分，内围钢结构直径跨度98米，为目前世界最大的弦支穹顶结构。

而外围钢结构由九块造型各异，高低错落的板块构成，单元之间片片层叠，结合广东海洋文化的特征，呈螺旋放射状展开，如富有肌理变化的“海螺”外壳一般.效果图如图1所示。

广州南沙体育馆片区项目设计

广州市南沙体育馆片区项目设计招标文件-------------------------------------------------------------------------招标人（章）：广州南实投资有限公司授权代表：顾工地址：广州市南沙区海宁一街9号九楼邮政编码： 510000电话：传真：电子邮箱：招标代理（章）：广州珠江工程建设监理有限公司授权代表：邝工、龙工地址：广州市越秀区永泰路50号之一首层邮政编码：510095电话：传真：招标文件修改申报表招标人（招标代理机构）一般应按照范本（房建类2015-01）格式编制招标文件。

如果修改，范本被删除的内容应标注删除线，新增内容应标注下划线。

需要修改的内容请填在下表中，以便监督机构对招标人（招标代理机构）作出的改动进行评估，避免因不恰当的改动而引起纠纷造成不良后果。

与范本条款不同之处，均在本表中列明，并以现文为准，原文不再有效。

目录第一章招标公告（另册）┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈第二章招标┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈第三章投标┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈第四章评标┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈第五章定标┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈第六章授予合同┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈第七章知识产权┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈第八章合同（另册）┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈附录1 投标申请表（申请人、资质、机构简介）┈┈┈┈┈┈┈┈┈┈┈附录2-1 投标申请表（投标人的类似业绩或绿色建筑业绩）┈┈┈┈┈┈┈附录2-2 投标人从2012年1月1日至今的获奖情况┈┈┈┈┈┈┈┈┈┈附录3 投标申请表（投入人员承诺）┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈附录4 正式投标人名单┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈附录5 设计投标文件编制要求┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈附录6 设计费报价清单┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈附录7 投标书┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈附录8 投标人承诺书┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈附录9 投标文件接收记录表格┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈附录10 商务文件有效性审查表┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈附录11 商务文件综合评分表┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈附录12 技术文件有效性审查表┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈附录13 技术文件综合评分表┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈附录14 基础资料和设计任务书┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈附录15 资格审查表┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈附录16与招标人过去3年内无合同履约纠纷声明┈┈┈┈┈┈┈┈┈┈┈┈第一章招标公告（另册）第二章招标释义2.1.1 “设计”是指根据建设工程的要求，对建设工程所需的技术、经济、资源、环境等条件进行综合分析、论证，编制建设工程设计文件的活动。

弱电技术在体育馆中的智能化应用及设计方案

弱电技术在体育馆中的智能化应用及设计方案体育馆作为体育运动和文化活动的重要场所，其设备和服务的智能化程度越来越受到关注。

弱电技术作为体育馆智能化的重要组成部分，应用广泛且具有重要意义。

本文将探讨弱电技术在体育馆中的智能化应用，并提出相应的设计方案。

一、安全监控系统在体育馆中，安全监控是一项十分重要的工作。

通过弱电技术的应用，可以实现对体育馆内部和周边环境的全方位监控。

例如，通过安装摄像头和传感器，可以对场馆内的人流、车流进行监测，及时发现异常情况并采取措施。

此外，利用弱电技术搭建的智能化安全监控系统，还能实现人脸识别、车牌识别等功能，提高安全防范的效果。

二、灯光控制系统体育馆的灯光控制对于体育比赛和文化演出都非常关键。

利用弱电技术，可以实现灯光的集中控制和智能调节。

通过预设节目和场景，可以实现按照需求自动调节灯光的亮度和颜色。

此外，还可以结合体育比赛或演出的内容，自动调整灯光效果，提高观众的观赏体验。

三、音频系统音频系统在体育馆中同样非常重要，影响着观众对于比赛或演出的听觉享受。

利用弱电技术，可以实现音频设备的智能控制和管理。

通过网络音频传输和数字信号处理技术，可以实现声音的高保真传输和混音处理。

此外，还可以通过分区控制和自动音量调节，提高音频系统的可靠性和稳定性。

四、票务管理系统体育馆的票务管理对于运营和安全都具有重要意义。

通过弱电技术的应用，可以实现电子化和智能化的票务管理系统。

观众可以通过网络购买电子票，并通过刷脸或扫码进入场馆。

同时，票务管理系统还可以实时监控座位情况，自动处理座位变动和退票等事务。

这样不仅提高了售票效率，还提升了观众入场的便利性。

五、能源管理系统体育馆的日常运行需要大量的能源消耗，因此能源管理是一个重要的方面。

通过弱电技术的应用，可以实现体育馆能源的智能调控和管理。

例如，利用传感器对场馆内的温度、湿度等参数进行监测，实现智能化的环境控制。

此外，还可以通过智能电表和能源监测系统，实时统计和分析能源消耗情况，提出相应的能源节约方案。

体育馆弱电智能化系统深化设计方案

体育馆弱电智能化系统深化设计方案一、需求分析体育馆作为一个大型公共场馆，弱电智能化系统是其正常运行的重要组成部分。

为了提高体育馆的管理效率和运行安全性，需要对弱电智能化系统进行深化设计。

需求分析主要包括以下几个方面：1.安全管理需求：体育馆需求具备安全监控、安全预警、应急通信等功能，以确保场馆内的人员和设备的安全。

2.设备管理需求：体育馆设备较多，需要通过弱电智能化系统对设备进行远程监测、故障诊断和维护管理等。

3.环境管理需求：体育馆需要对温度、湿度、空气质量等环境参数进行实时监测和调节，以提供舒适的场馆环境。

4.节能管理需求：体育馆耗电量大，需要通过弱电智能化系统进行用电管理和节能控制，以降低能耗成本。

5.数据管理需求：体育馆需要对各类数据进行采集、存储和分析，以支持管理决策和优化运营。

二、技术方案设计1.弱电智能化系统架构设计根据需求分析结果，可以设计一个基于物联网和云计算的弱电智能化系统架构。

该系统包括边缘智能终端、数据传输网络、云平台和终端用户界面等多个层次，并且采用分布式部署模式，以提高系统的可靠性和可扩展性。

2.安全管理子系统设计安全管理子系统主要包括监控、报警、门禁、视频会议等功能。

可以采用安防监控摄像头、人脸识别技术和声光报警设备等，实现对体育馆内人员和设备的安全监控和预警。

3.设备管理子系统设计设备管理子系统主要包括远程监测、故障诊断和维护管理等功能。

可以通过传感器和监测设备对体育馆设备进行实时监测，通过物联网技术将监测数据传输到云平台进行分析和诊断，同时可以通过远程控制和管理设备。

4.环境管理子系统设计环境管理子系统主要包括温湿度控制、空气净化和照明控制等功能。

可以通过温湿度传感器、空气质量传感器和智能照明系统等，实现对体育馆环境参数的实时监测和调节。

5.节能管理子系统设计节能管理子系统主要包括用电管理和能源监测等功能。

可以通过智能电表和能源监测设备对体育馆的用电量进行实时监测和记录，通过云平台和终端用户界面进行能耗统计和节能控制。

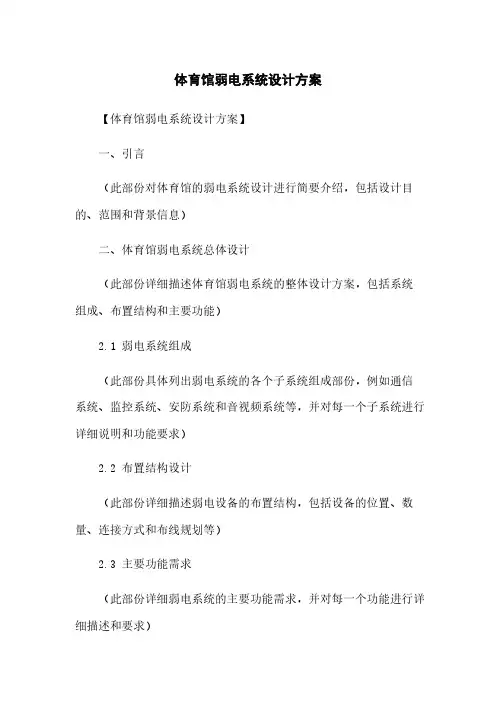

体育馆弱电系统设计方案
