第七章柴油机燃料供给系

第七章柴油机燃料供给系1、教学目的：了解柴油机混合器形成、燃烧室结构特点；掌握喷油器的作用机理，喷油泵柱塞副、出油阀副的结构；掌握调速器的作用原理及分类。

2、教学内容：（1）概述（2）燃烧室（3）喷油器（4）喷油泵（5）调速器3、教学方法：课堂教学、作业练习、课后答疑4、教学过程：一、柴油机燃油系统组成及燃料1、作用柴油机供给系根据柴油机不同工作情况的要求，将一定量的燃油（柴油）压力适当提高，并按规定时间以一定的规律喷入气缸，使之与空气混合形成良好的可燃混合气，在高温下自行燃烧、作功，而后将废气排出。

2、组成与工作原理柴油机燃料系由供油装置、进排气装置和燃烧室等部分组成。

供油装置由柴油箱、输油泵、低压油管、柴油滤清器、喷油泵、高压油管、喷油器和回油管等组成，如图7-1所示。

柴油箱贮有经过沉淀和滤清的柴油。

输油泵通过进油管将柴油从油箱中吸出，并提高到一定的压力送往柴油滤清器，柴油滤清器滤去杂质后流进喷油泵的低压油腔。

喷油泵工作时，燃油从低压油腔进入高压泵腔内并提高压力，打开出油阀经高压油管和喷油器，以一定的压力喷入燃烧室与空气混合形成可燃混合气而燃烧作功。

整个供油系统可分为两条油路。

一条是从柴油箱到喷油泵入口，这段油路中的油压一般为 0.15 ～0.3MPa，称为低压油路。

低压油路用以向喷油泵提供清洁的柴油。

为保证喷油泵有充分的燃料供应，要求输油泵的供油量大于喷油泵供油量，所以始终有多余的燃油从喷油泵回油管流回油箱。

另一条是从喷油泵到喷油器，其油压一般在 10MPa以上（现在有的柴油机喷油压力高到 20MPa以上），这段油路称为高压油路。

其作用是增大柴油压力，使柴油通过喷油器呈雾状喷入燃烧室，与空气混合形成可燃混合气。

由喷油器针阀偶件的缝隙渗漏的燃油经回油管流回油箱。

为了在发动机起动时排除整个油路中的空气，将柴油充满喷油泵的低压油腔，在输油泵上装有手动输油泵（有的柴油机还装有电动燃油泵）。

发动机的活塞位于上止点时，其顶部与气缸盖底面的空间构成燃烧室。

它是可燃混合气形成和燃烧的场所，其结构形状，将直接影响混合气的形成和燃烧过程的进行。

进、排气装置包括空气滤清器，进、排气管和气缸盖中的进、排气道以及排气消声器等。

空气经空气滤清器滤去杂质后，经进气管和进气门进入气缸。

燃烧后的废气，经排气门、排气管排出。

图7-13、柴油柴油是在 260～ 350℃的温度范围内，由石油中提炼出来的碳氢化合物，碳的质量分数为87% 、氢的质量分数为 12.6% 和氧的质量分数为 0.4% 。

柴油的发火性、蒸发性、粘度和凝点对柴油机正常工作有很大影响。

（1）柴油的发火性柴油的发火性是指其自燃能力。

柴油机在压缩过程接近终了时，才将柴油喷入燃烧室的空气中，依靠压缩空气的温度使柴油自燃。

实践证明，柴油喷入气缸后并不能立即燃烧，而必须经温度升高、蒸发、扩散和混合等准备过程，才能燃烧。

由开始喷油到着火为止，这一时期常称为着火落后期。

着火落后期长，燃烧开始时燃烧室内积存的柴油较多，以致燃烧开始后气缸内压力升高过快，使曲柄连杆机构承受较大的冲击力，加速机件的磨损。

同时气缸内发出很响的敲击声，即所谓工作粗暴。

发火性好的柴油由于自燃能力强，所需要的准备时间短，柴油机工作比较柔和，且可在较低的温度下发火，有利于起动。

不同燃料的自燃温度是不同的，同一燃料的自燃温度也不是固定不变的，而是随着气缸内压力的增加而降低。

柴油的发火性可用“十六烷值”来表示，十六烷值高的柴油，自燃温度低，发火性好，蒸发性差，凝点高。

汽车柴油机所用柴油的十六烷值应不低于 40 ～ 50。

且过高的十六烷值对一般柴油机来说也不适宜，当十六烷值高于 65 时，柴油中部分十六烷值燃烧时容易析出黑色固体的碳粒子，使燃烧不完全，排气管冒黑烟，增加柴油的消耗。

（2）柴油的蒸发性柴油蒸发性的好坏对可燃混合气的形成有一定的影响，即影响着火落后期内的柴油蒸发数量及燃烧完全的程度。

柴油的蒸发性常由蒸馏试验决定，就是将一定数量的柴油加热，分别测定蒸发出50% 、90% 、95% 馏分时的温度，并分别定名为 50% 馏出的温度、90% 馏出的温度和 95% 馏出的温度。

馏出的温度越低，柴油蒸发性越好。

（3）柴油的粘度柴油的粘度是表示其稀稠程度和流动难易程度的。

粘度越低，流动性越好，粘度过高，柴油滤清沉淀困难，流动阻力大，喷进燃烧室内的油粒直径较大，使喷雾射程远、锥角小，影响雾化和混合气的均匀性，燃料难以充分燃烧，而使排气冒黑烟，油耗增加。

若柴油粘度过小，会增加喷油泵和喷油器内精密配合件的磨损。

柴油的粘度与温度有很大关系，温度越低，粘度越大。

冬季柴油粘度会增大，在使用中应根据具体情况适当加以预热。

（4）柴油的凝点柴油的凝点（凝固点）是指柴油冷却到开始失去流动性的温度。

好的柴油应具有较低的凝点，凝点过高，对柴油机燃料系工作有不利的影响，特别是在低温下可能造成中断供油，使柴油机无法工作。

柴油的牌号和选用：国产柴油分为轻柴油和重柴油。

轻柴油的挥发性较重柴油好，比汽油差。

我国轻柴油的规格系根据凝点而分为不同牌号：10 号、0 号、 - 10号、 -20号、-35号。

数字表示凝点的温度，如 - 10 号柴油的凝点是零下 10 度，10 号柴油的凝点则是零上 10度。

柴油的选用和很多因素有关，一般转速在 1000r/min以上的柴油机选用轻柴油，并根据当地气温条件选用合适的柴油牌号。

二、可燃混合气的形成与燃烧室1、燃油在气缸内燃烧过程的特点根据气缸中压力和温度的变化特点，可将混合气的形成与燃烧过程按曲轴转角分为四个阶段，如图7-2：（1）着火落后期活塞达到上止点前某一个角度，燃料开始喷入燃烧室，此时由于燃料温度低（约 60℃左右），又来不及与热空气混合反应，因此不能立即着火燃烧。

当柴油喷入燃烧室灼热的空气中之后，液态的柴油颗粒先要在燃烧室内进行分布，加热、蒸发，与空气混合成气态；蒸汽状态的柴油与空气中的氧气进行化学反应，且反应不断地加强，温度升高，一个或几个区域所产生的热量达到燃料的自燃温度时，便出现火焰。

从燃料开始喷入气缸起到出现火焰为止，这一段时期称为着火落后期（备燃期）。

此时期内，由于化学反应速度比较慢，放热量不多，以致气缸内压力和温度的变化很小，因此这一段的图7-2压力和温度主要是由压缩过程决定的，即与压缩过程相一致。

柴油机的着火落后期，除了对化学反应需要做准备工作外，需要燃料在燃烧室中的分布、加热、蒸发和混合等一系列的准备，因此影响因素就更加复杂。

（2）速燃期从着火开始到火焰占据整个燃烧室出现最高压力时为止，这段时期为速燃期。

对于高速柴油机，最高压力点一般在上止点后6°～ 10°（曲轴转角）出现。

速燃期的特点是：火源迅速形成，由于着火落后期所积存起来的燃料和速燃期正在喷入的燃料同时进行燃烧，使燃烧速度迅速加快，放热又快又多，气缸内温度和压力急剧上升。

在此时期内曲轴每转1°的气体压力升高值（压力升高率）比汽油机大的多。

压力升高率过大对发动机工作是不利的。

如压力升高率超过 0.4～ 0.6MPa/（°）时，会使柴油机的受力机件产生冲击载荷，并伴有尖锐的敲击声，因而工作粗暴。

（3）缓燃期缓燃期是从最高压力点开始到出现最高温度点的阶段。

最高温度点一般在上止点后 20°～ 50°（曲轴转角）出现。

缓燃期的特点是：开始阶段燃烧仍以很快的速度进行，气体温度仍在升高，达到最高温度点时气体温度最高（约 1700～ 2000℃）。

由于活塞下行，容积变化较大，气体压力略有下降。

在此阶段，喷油已结束。

缓燃后期，由于废气增多，氧气和燃料的浓度下降，燃烧条件变差，燃烧越来越缓慢。

有些燃料还会在高温缺氧情况下造成燃烧不完全，产生碳烟随废气排出，影响燃料的经济性。

如果加强燃烧室的气体涡流运动，加速向燃料供给氧气，改善混合气的混合质量，就能加速燃烧，缩短缓燃期，使燃烧完全，从而提高柴油机的动力性和经济性。

（4）补燃期补燃期是从最高温度点开始的一段时间。

这一阶段的终点很难确定，实际上很可能一直延续到开始排气。

一般认为放热量达到总放热量的 95% 时就算补燃期结束。

高速柴油机中补燃期可能占整个混合气形成和燃烧时间的 50% 左右。

补燃期的特点是：燃烧极为缓慢，放热量小，活塞上方容积增大，气体压力和温度降低。

燃油在补燃期内燃烧条件更坏，形成碳烟的可能性更大，而且补燃期是在膨胀过程中的燃烧，因此这时放出的热量转变为有效功的很少。

相反它却使发动机零件热负荷增加，排气温度升高，传给冷却水的热能损失增加，导致发动机的动力性、经济性都降低，排气净化性变坏。

因此，总是希望补燃期尽可能地缩短。

这样就要求加强燃烧室内的气流运动改善混合气的形成，使燃料与空气充分混合，并减少在缓燃期内的喷油量，使燃烧能在上止点附近基本完成。

从上述分析中得知：为使柴油机工作可靠（尤其是冷起动的可靠性），应该保证燃料有很好的发火条件；为使柴油机工作柔和，噪声小，寿命长，速燃期的压力升高率和最高燃烧压力不能超过一定限度，应尽可能缩短着火落后期，减少在着火落后期内形成作好燃烧准备的混合气数量；为使燃烧完全及时，提高柴油机的动力性、经济性和排气净化性，应改善和加速燃烧后期（即缓燃期）中燃料与空气的混合，提高后期的燃烧速度，减少补燃。

2、柴油机燃烧室（1）对柴油机燃烧室的要求柴油机的混合气形成和燃烧主要是在燃烧室内进行的，燃烧室的形状对可燃混合气的形成和燃烧有着直接的影响。

为了提高柴油机动力性、经济性和排气净化性，对柴油机燃烧室的基本要求是：1）能在较小的空气过量系数情况下工作，而且燃烧要完全、及时，热量和能量的损失要尽可能小，以获得较好的动力性、经济性和排气净化性。

2）燃烧最高压力不应过高，以免机件负荷过大，影响机件使用寿命和转速。

3）压力升高率不应过高，以使发动机工作柔和，不粗暴。

4）在各种工作条件下应易于起动。

5）有使用多种燃料的可能性，在适当范围内改变燃料品种，柴油机的动力性、经济性和排气净化性变化应小。

（2）柴油机燃烧室基本形式和主要特点目前汽车柴油机上采用的燃烧室结构基本有两大类：一类是统一式燃烧室，一类是分隔式燃烧室。

1）统一式燃烧室（直接喷射式燃烧室）由活塞顶和气缸盖底面组成，如图7-3。

其内腔统一在一个空间内，一般配用多孔喷油器，将燃料直接喷到燃烧室中，借助进气涡流和挤压气流运动，迅速形成混合气。

形式有ω形燃烧室和球形燃烧室。

多孔喷油器喷入的燃油，均匀地以雾状分布在燃烧室空间，蒸发成蒸汽被空气涡流带走并迅速与空气混合形成可燃混合气。

它通常是采用螺旋进气道、切向进气道和活塞挤压气流绕气缸轴线旋转形成的空气涡流作用使燃油与空气很好地混合图7-3 图7-42）分隔式燃烧室由两部分燃烧室空间组成，如图7-4，一部分位于活塞顶与气缸盖下平面之间，为主燃烧室；另一部分位于气缸盖内，为副燃烧室。

合集下载

第七章柴油机燃料供给系

混合气的预热 • 排气消声器 • 多次变动气流方向 • 采用收扩截面 • 将气流冷却
11
7.7 进排气管和排气消声器
12
7.7 进排气管和排气消声器
• 排气消声器的作用是通过降低排气压力和衰减排气压力的脉动来消减排气噪声13来自67.4 喷油器
• 孔式喷油器、轴针式喷油器
7
7.5 喷油泵
• 作用：提高油压（定压）控制喷油时间（定时）控制喷油量（定量）
• 要求：按各缸工作顺序供油各缸供油提前角要相同各缸喷油延续时间要相同准时供油和停止供油
8
7.5 喷油泵
☆ 柱塞式喷油泵
9
7.6 废气涡轮增压器
10
7.7 进排气管和排气消声器
3
7.2 可燃混合气的形成与燃烧
• 备燃期 • 速燃期 • 缓燃期 • 后燃期
4
7.3 燃烧室
☆ 直接喷射：ω型、四角形 ☆ 球形 ☆ 涡流室式 ☆ 预燃室式
5
7.4 喷油器
• 功作：良好的雾化形成均匀的可燃混合气
• 要求：一定的喷射压力和射程不发生燃油的滴漏喷油时开始少，中期多，后期少

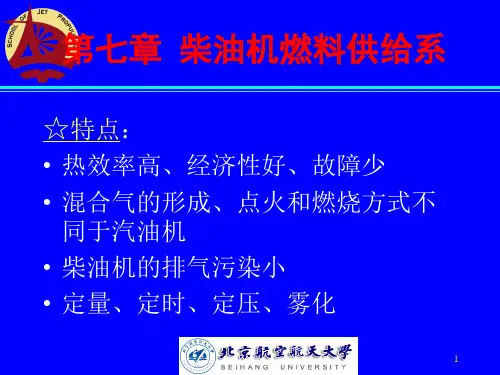

第七章柴油机燃料供给系
