高压旋喷桩监理实施细则编制:审批:年月日目录一、高压旋喷桩主要技术标准二、监理工作范围及重点三、监理工作流程四、监理工作控制要点、目标及监控手段五、监理工作方法及措施六、监理旁站部位和工序一、高压旋喷桩主要技术标准(1)水泥采用P.O 42.5的普通水泥。
(2)旋喷桩的桩体强度和完整性，必须符合设计要求。
(3)桩位（纵、横向）允许偏差≤5cm；(4)垂直度允许偏差＜1％桩长；(5)成桩长度不小于设计值；(6)注浆压力符合成桩试验确定的参数指标（控制在20Mpa～25MPa）;(7)桩径不小于设计值；(8)桩体复合地基地耐力不小于设计值；二、监理工作范围及重点1、监理工作范围：二、三区地基加固高压旋喷桩2、监理工作重点：⑴高压旋喷注浆所用水泥品种、规格及浆液的拌制质量；⑵高压旋喷桩的数量、布桩形式应符合设计要求；⑶高压旋喷桩每根桩水泥用量不小于455kg （超灌1.15）；⑷高压旋喷桩的长度；⑸高压旋喷桩的完整性、均匀性及无侧限抗压强度；⑹高压旋喷桩处理后的单桩或复合地基承载力。
三、监理工作流程四、监理工作控制要点、目标及监控手段4.1监理工作控制要点4.1.1质量预控4.1.1.1审查旋喷桩施工单位资质。
4.1.1.2熟悉设计图纸和规范。
4.1.1.3检查施工单位现场质量保证体系。
4.1.1.4审查施工单位编制的专项施工方案。
4.1.1.5检查施工场地平整性和地下障碍物的清除情况。
4.1.1.6复核施工区内引设的控制点、水准点，并经常检查其准确性。
4.1.1.7检查旋喷桩所用材料合格证。
4.1.1.8核查施工机械、设备的型号、性能与完好性。
4.1.1.9检查机操工岗位资格有效证书4.1.1.10旋喷桩所用水泥，必须符合设计要求和施工规范规定。
4.1.2施工过程质量控制4.1.2.1检查试桩参数。
施工前，应通过成桩试验确定灰浆泵输浆量、注浆压力、灰浆经输浆管到达喷浆口的时间、旋喷管旋转提升速度等，以确定施工工艺和技术参数，作为施工控制标准。
旋喷桩监理细则
旋喷桩工程监理实施细则编制:审核:目录第一章专业工程特点及其技术、质量标准........................ - 1 - 第一节旋喷桩工程概况.. (1)第二节旋喷桩工程特点 (1)第三节主要技术、质量标准 (1)第四节编制依据 (2)第二章监理工作范围及重点...................................... - 3 - 第一节监理工作范围. (3)第二节监理工作重点 (3)第三节营业线施工安全监控重点 (4)第三章监理工作流程............................................. - 6 - 1旋喷桩工程施工准备阶段的监理工作流程. (6)2旋喷桩工程原材料、构配件及设备质量控制监理工作流程 (7)3旋喷桩质量控制监理工作流程 (8)第四章监理工作控制要点、目标及监控手段 ........................... - 9 - 第一节监理工作控制要点 (9)第二节监理工作目标 (11)第三节监理监控手段 (12)第五章监理工作方法及措施 ......................................... - 13 - 第一节监理工作方法 (13)第二节监理工作措施 (14)第六章旁站的具体部位、工序及要求 ................................. - 17 -第一章专业工程特点及其技术、质量标准第一节旋喷桩工程概况第二节旋喷桩工程特点旋喷机把安有水平喷嘴的注浆管下到孔底，利用高压设备使喷嘴高压力（根据旋喷桩的直径和土质确定压力）把浆液喷射出去，冲击切割土体，并与土体搅拌混合，随着注浆管的旋转和提升而形成圆柱体桩体，浆与土体经过一系列的物理化学反应，固结成桩，从而达到支护、止水、挤密土层加固地地基的作用。
第三节主要技术、质量标准桩身无侧限抗压强度、单桩无损检测和复合地基承载力按规范和设计要求抽验并符合规范要求。
高压旋喷桩监理细则
高压旋喷桩监理细则B13 B13※※※※工程监理实施细则监理实施细则(高压旋喷注浆法)内容提要:专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构(章):专业监理工程师:总监理工程师:日期:江苏省建设厅监制※※※※生物滤池支护工程高压旋喷注浆法监理细则一、工程概况本工程止水帷幕原为双排深层搅拌桩，由于场地西侧紧靠一期阀门井，深层搅拌桩施工间隙不足，危险性很大，而阀门井无移动困难很大。
如不施工会影响止水帷幕的止水功能，对基坑支护结构的安全造成极大的威胁。
经与设计部门联系，决定在该位置改为排深层搅拌桩和钻孔灌注桩重叠打，并采用三重管高压旋喷桩作止水帷幕，桩径800mm，桩距1000mm，桩长同原设计。
二、编制依据1、《建筑地基处理技术规范》2、《现行建筑施工规范大全》三、测量放线:采用经纬仪结合50m钢卷尺，允许偏差5cm。
控制点、轴线点及拐点需经监理现场复测验收，桩位监理抽检。
四、材料报验:水泥应提交“出厂水泥试验报告单”，“水泥检测报告”，经监理审批后方能投入使用。
五、施工顺序:机具就位?灌注入浆?喷射注浆?拔管?冲洗等。
六、施工参数1、旋喷桩的强度和直径，应在实际施工前进行现场试验确定工作实际参数，并按设计提供的工作参数进行施工，使用42.5级普通硅酸盐水泥。
2、水灰比1:1。
3、三重管喷浆压力2.5,3.5Mpa，喷浆量100,150L/min。
34、气压0.8MPa，风量10m。
5、水压力25Mpa，水流量80,120L/min。
6、提升速度10cm/min。
7、注浆管分段提升的搭接长度不得小于200 mm。
8、当高压喷射注浆完毕，应迅速拔出注浆管。
为防止浆液凝固收缩影响桩顶标高，必要时可在原孔位采用冒浆回灌或第二次注浆等措施。
七、注意事项1、钻机与高压泵的距离不宜过远，宜小于50m。
2、高压泵的安全阀投入使用前需经过测定，证明运行可靠，方能使用。
3、钻机就位要水平稳固，垂直度偏差小于0.5%。
高压旋喷桩监理实施细则
高压旋喷桩监理实施细则一、前言高压旋喷桩施工是一项技术含量较高且施工难度较大的土建工程，需要工程监理严格监督施工过程，确保施工质量和项目安全。
本文档旨在制定高压旋喷桩监理实施细则，明确监理人员在高压旋喷桩施工中的职责和权利，促进高压旋喷桩施工的顺利进行。
二、高压旋喷桩施工注意事项1.钢管挤土桩杆的长度应当大于6m，桩直径控制在250mm- 600mm之间。
2.施工准备过程中，应当对施工现场进行仔细检查，确保场地平整、无湖水和水流等不利因素，同时要对施工设备和器具进行检查验收，以确保施工质量和施工安全。
3.挑选合适的压桩设备和管杆，并按要求进行出杆作业，确定桩位和桩位置匹配。
4.在施工前，应当对施工现场进行深入的勘测，测量桩的准确位置、孔深、孔径和孔距等参数，并进行桩位的设定和依据等级进行校对。
5.在施工过程中，应当按照设计标准中要求的压桩参数进行施工，包括压桩深度、压桩力度、压桩速度等参数。
6.每组高压旋喷桩施工完成后，应当对施工参数进行检查，如果符合要求，则可以停止施工。
三、高压旋喷桩施工监理职责1.在施工前，监理人员应当对施工现场进行检查，确保场地符合设计要求和安全要求，同时要对施工设备和器具进行检查验收，以确保施工质量和施工安全。
2.对施工准备情况进行评估，确认该施工准备是否符合实施细则中的规定，以确保施工的可行性和施工质量的保证，并对施工设备和器具进行监督检查，以确保施工的安全性和质量水平。
3.对挤土桩机器的检查工作，应当根据施工要求，对挤土桩机进行检查验收，对其性能、功能等进行评估，以确保施工质量和安全性。
4.在高压旋喷桩施工过程中，监理人员应当按照设计要求和实施细则中的规定进行工作，确保压桩工作的准确性和施工质量的可靠性。
5.检查每组高压旋喷桩施工完成后的工作情况符合实施规定，确保结构的稳定性以及施工质量和工程效果符合相关要求。
对施工过程中出现的违规行为，必须采取合适的行动来纠正错误并处理责任人。
旋喷桩施工监理细则

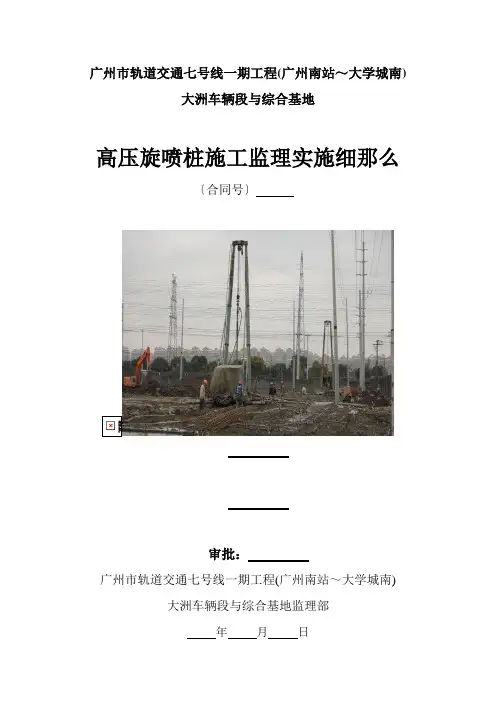

广州市轨道交通七号线一期工程(广州南站～大学城南)大洲车辆段与综合基地高压旋喷桩施工监理实施细那么〔合同号〕审批：广州市轨道交通七号线一期工程(广州南站～大学城南)大洲车辆段与综合基地监理部年月日目录一、编制依据 (3)二、工程简介与施工控制要点 (3)三、施工前准备阶段监理 (8)四、施工阶段监理 (9)五、施工完成后监理质量检测 (12)六、施工过程中的平安监理 (12)高压旋喷桩施工监理实施细那么一、编制依据1、国家和地方政府有关工程建设法律、法规及规定2、监理合同3、施工合同4、施工设计文件5、【岩土工程勘察报告】6、经审批的【施工组织设计】和【监理规划】7、【铁路技术管理规程】 (2006)8、【铁路工程地基处理技术规程】 TB10106--20219、【建筑地基处理技术标准】 JGJ79--200210、【地基与根底工程施工质量验收标准】GB50202-200211、【建筑桩基技术标准】 JGJ94-9412、【建筑工程施工质量验收统一标准】GB50300-2001二、工程简介与施工控制要点1、工程概况七号线线路西起番禺区韦涌，向东北沿汉溪大道，经钟村、汉溪长隆，之后沿南大干线、经南村转向北，穿越珠江经大学城、长洲岛，向北再穿次越珠江，止于黄埔区的大沙东，并预留远期延伸至萝岗中心区的条件。
七号线一期工程线路总长30.9km，本次设计大洲车辆段选址位于广州市番禺区石壁村。
大洲车辆段位于番禺区的石壁村，石壁大道以北、陈村水道侧规划滨河路与钟三路之间的地块区域，在广州新客站西北约2000米、石壁村西侧约800米处，为一不规那么形用地。
地块西侧、南侧以滨河路为界，东侧以南车集团车辆组装厂为界，北侧邻规划南大干线。
大洲车辆段段址区域范围内现状主要为鱼塘，地势平坦，有少量房屋。
石壁河涌从段址用地横穿，有多条灌溉用的小沟渠横贯其间，地势平坦、开阔。
其区域范围内横穿1条220kV高压线，影响软基处理等工序的施工。
旋喷桩监理细则
第一章工程概况1、潘水路站潘水路站位于市心路与潘水路交叉口附近的南门江公园地块内，东侧为南门江，南门江对面是南江公园、泰和住宅小区，南侧有南江景观桥，西侧均为6层的潘水住宅小区。
潘水路站为地下二层岛式车站，总长145.8米，标准段宽为18.5m，开挖深度16.91m。
车站共设三个出入口和两组风亭，其中1号出入口预留，2号出入口和1号风亭组布置在车站东南角， 3号出入口布置在车站西北角， 2号风亭位于车站北端，市心路东侧，如下图所示。
围护结构标准段采用800mm厚地下连续墙。
车站标准段和北端头井采用4道支撑，第一道钢筋混凝土支撑，第二至第四道为钢支撑；南端头井设置5道支撑，第一道为混凝土支撑，第二至第五道为钢支撑。
第二章编制依据一、编制依据《杭州地铁2号线一期工程（东南段）潘水路站主体围护结构》《杭州市地铁集团管理制度汇编》《监理合同》《监理规范》《地下铁道工程施工及验收规范》(GB50299-1999)2003年版《建设工程文件归档整理规范》(GB50328-2001)《市政基础设施工程施工技术文件管理规范》(建城[2002]221号)《工程测量规范》（GB50026-93）《城市轨道交通工程测量规范》(GB50308-2008)《施工现场临时用电安全技术规范》（TGJ46-2005）《市政地下工程施工质量验收规范》（DG/TJ08-236-2006）《供水管井技术规范》（GB50296－99）《地下防水工程质量验收规范》（GB50208-2002）《建设工程项目管理规范》（GB/T50326-2001）《建设工程文件归档整理规范》（GB/T50328-2001）《建筑桩基技术规范》(JGJ94-94)《地下铁道、轻轨交通工程测量规范》（GB50308-1999）第三章旋喷桩监理控制重点一、监理熟悉施工原理及工艺流程根据本工程设计要求，采用三重管高压旋喷桩工艺。
三管法旋喷是一种水、气喷射、浆液灌注搅拌混合喷射的方法。
高压旋喷桩监理细则
高压旋喷桩工程施工监理细则一．本细则引用的规范及标准1、市政工程质量检验评定标准CJJ-902、公路工程质量检验评定标准JTGF80/1—20043、建筑基桩检测技术规范JGJ106—20034、公路工程水泥及砼试验规程JTJ051—945、建筑地基基础工程施工质量验收规范GB50202—20026、招标文件、设计文件等。
二、监理实施细则1．适用范围以高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。
施工占地少、振动小、噪音较低，但容易污染环境，成本较高，对于特殊的不能使喷出浆液凝固的土质不宜采用。
适用范围(1) 高压喷射注浆法适用于处理淤泥、淤泥质土、流塑、软塑或可塑黏性土、粉土、砂土、黄土、素填土和碎石土等地基。
(2) 当土中含有较多的大粒径块石、坚硬黏性土、含大量植物根茎或有过多的有机质时，对淤泥和泥炭土以及已有建筑物的湿陷性黄土地基的加固，应根据现场试验结果确定其适用程度。
应通过高压喷射注浆试验确定其适用性和技术参数。
(3) 高压喷射注浆法，对基岩和碎石土中的卵石、块石、漂石呈骨架结构的地层，地下水流速过大和已涌水的地基工程，地下水具有侵蚀性，应慎重使用。
(4) 高压喷射注浆法可用于既有建筑和新建建筑的地基加固处理、深基坑止水帷幕、边坡挡土或挡水、基坑底部加固、防止管涌与隆起、地下大口径管道围封与加固、地铁工程的土层加固或防水、水库大坝、海堤、江河堤防、坝体坝基防渗加固、构筑地下水库截渗坝等工程。
2. 基本规定(1) 高压喷射注浆地基工程的设计和施工，应因地制宜，综合考虑地基类型和性质、地下水条件、上部结构形式、荷载大小，场地环境、施工设备性能等因素，做到技术先进，经济合理，确保工程质量。
(2) 高压喷射注浆法的注浆形式分旋喷注浆、摆喷注浆和定喷注浆等3种类别。
根据工程需要和机具设备条件，可分别采用单管法、二管法和三管法，加固体形状可分为圆柱状、扇形块状、壁状和板状。
(3) 高压喷射注浆定喷适用于粒径不大于20mm的松散地层，摆喷适用于粒径不大于60mm的松散地层，大角度摆喷适用于粒径不大于100mm的松散地层，旋喷适用于卵砾石地层及基岩残坡积层。
旋喷桩施工监理细则
旋喷桩施工监理细则一、监理前的准备工作1.检查施工方案和设计文件，确保施工方案与设计文件一致，并对方案的可行性进行评估。
2.检查施工设备和工具的准备情况，确保施工所需的设备和工具齐全，并具备相应的安全防护措施。
3.与施工单位进行沟通，明确施工进度、质量要求和安全措施，并确保施工单位有足够的技术力量和经验来完成施工任务。
4.与业主和相关单位进行沟通，明确监理的职责和权限，并建立监理报告和监理记录的格式和内容。
二、施工前的检查和验收1.检查施工现场的布置情况，包括施工道路、挖掘机械和工具的安排，确保施工现场符合安全要求。
2.检查施工队伍的组织和施工人员的技术资质，确保施工人员具备相应的技术能力和经验。
3.检查施工设备和工具的完好情况，包括旋喷桩机、搅拌机、锤头等设备的检查和验收。
4.检查施工材料的质量和数量，包括水泥、骨料、钢筋、注浆材料等的检查和验收。
三、施工过程中的监督和检查1.监督施工队伍按照施工方案和设计要求进行施工，并确保施工过程中的质量和进度符合要求。
2.检查施工设备和工具的使用情况，包括旋喷桩机、搅拌机、锤头等设备的使用和维护情况。
3.检查施工现场的安全措施，包括安全警示标志、施工站、防护措施等的设置和使用情况。
4.检查施工材料的使用情况，包括水泥、骨料、钢筋、注浆材料等的配比和使用情况。
5.监督施工人员的作业规范和工艺要求，包括操作机械设备的规范和防护措施的使用情况。
四、施工完成后的检查和验收1.检查施工质量和施工进度，包括旋喷桩的孔径、长度、密实度等的检查和验收。
2.检查施工过程中的记录和报告，包括施工日志、成桩报告、质量验收报告等的填写和归档情况。
3.对施工质量和进度进行评估，包括与设计要求的符合度、施工质量的可行性和进度的合理性等。
4.与施工单位和业主沟通，对施工质量和进度进行评价和反馈，并提出改进建议和意见。
五、监理报告和监理记录的填写1.对每次的监理工作进行记录，包括施工过程中的问题和处理措施、监督和检查的结果等。
