GSK980TDc数控车床的运行分析
《数控车床》课题1 GSK980操作面板说明

面Байду номын сангаас基本操作
设备、工、刃量具
准备
数控车床
材料
准备
无
示范操作准备
检查机床完好
产品
名称
是否生产产品
图号
件数
定时工时
工人
学生
合计
无
课题实习结束小结
通过本课题学习,学生基本掌握面板的基本操作,但对于怎么应用还不是很熟练,由于实习时间和工位不够,需要通过以后的课题逐渐加强。
审阅者年月日
教学过程(代号A─4)
CHG键:位参数、位诊断含义显示方式的切换。
三、分配任务(每天1min)
每人熟练掌握GSK980系统面板操作)。
四、操作演示。(每天10min或根据需要随时对学生示范)
1.开、关机操作演示;
2.刀架移动操作演示;
3.主轴正、反、停转操作演示;
4.换刀操作演示;
5.程序编辑演示;
6.演示GSK980系统面板各关键按键功能。
GSK980T共有7种显示画面:位置、程序、偏置、报警、设置、参数、诊断。
页面解释:
[位置]:按下该键,CRT显示现在位置,共有四页——[相对]、[绝对]、[总和]、[位置/程序],通过翻页键转换。
[程序]:程序的显示、编辑等,共有三页——[MDI/模]、[程序]、[目录/存储量]。
[偏置]:显示、设定补偿量和宏变量,共有两项——[偏置]、[宏变量]。
生产实习课教案(首页)(代号B─4)
机加工与数控技术专业CS3151班共3页
课题名称
总课题:
面板操作
授
课
主
要
内
容
1、掌握在数控车床面板上各个功能键的功能。
GSK980T数控系统操作

GSK980T数控系统操作一、GSK980T数控系统主要功能介绍1.编程功能:GSK980T数控系统支持手动编程和自动编程两种方式。
手动编程适用于简单的加工任务,操作简单快捷;自动编程适用于复杂的加工任务,可以通过计算机辅助程序实现。
2.运行控制功能:GSK980T数控系统具备各种运行控制功能,如起动、停止、暂停、加减速等。
用户可以根据实际需求进行调整,确保机床的正常运行。
3.刀具控制功能:GSK980T数控系统可以对刀具进行管理和控制。
用户可以设置刀具的初始位置、切削速度、进给速度等参数,确保刀具的正常使用。
4.轴向控制功能:GSK980T数控系统支持多个轴向的控制,可实现多轴联动,适应不同加工任务的需求。
5.图形显示功能:GSK980T数控系统具备图形显示功能,可以在显示屏上显示当前加工的图形,方便用户进行实时监控和调整。
二、GSK980T数控系统操作流程1.开机准备:将数控机床的电源接通,然后按下控制面板上的开机按钮,等待系统的自检完成。
2.选择加工模式:根据实际需求选择手动编程模式或自动编程模式。
手动编程模式适用于简单的加工任务,自动编程模式适用于复杂的加工任务。
3.输入加工数据:根据加工任务的要求,输入相应的加工数据。
手动编程时可以通过控制面板上的按钮进行输入,自动编程时可以通过计算机辅助程序进行输入。
4.设置工艺参数:根据加工任务的要求,设置相应的工艺参数。
包括切削速度、进给速度、刀具半径补偿等。
5.检查程序:在加工开始之前,需要对编写好的程序进行检查。
可以通过模拟运行程序进行检查,确保程序的正确性。
6.启动加工:当确认程序无误后,可以按下运行按钮,启动加工过程。
系统会根据设定的加工数据和参数进行自动加工。
7.监控加工:在加工过程中,可以通过显示屏上的图形显示功能,实时监控加工进程。
如果需要进行调整,可以手动或自动调整刀具位置、切削速度等参数。
8.停机关机:当加工任务完成后,可以按下停机按钮,停止加工过程。

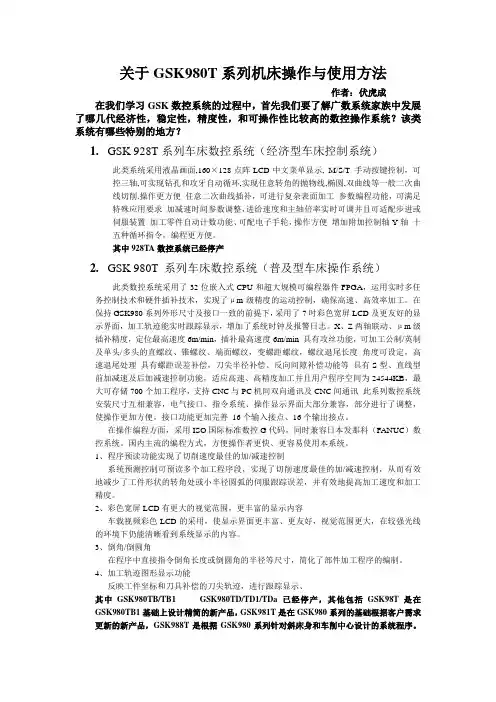

关于广数980T系列机床操作与使用方法

关于GSK980T系列机床操作与使用方法作者:伏虎成在我们学习GSK数控系统的过程中,首先我们要了解广数系统家族中发展了哪几代经济性,稳定性,精度性,和可操作性比较高的数控操作系统?该类系统有哪些特别的地方?1.GSK 928T系列车床数控系统(经济型车床控制系统)此类系统采用液晶画面,160×128点阵LCD中文菜单显示, M/S/T 手动按键控制,可控三轴,可实现钻孔和攻牙自动循环,实现任意转角的抛物线,椭圆,双曲线等一般二次曲线切削.操作更方便任意二次曲线插补,可进行复杂表面加工参数编程功能,可满足特殊应用要求加减速时间参数调整,进给速度和主轴倍率实时可调并且可适配步进或伺服装置加工零件自动计数功能、可配电子手轮,操作方便增加附加控制轴Y轴十五种循环指令,编程更方便。
其中928T A数控系统已经停产2.GSK 980T 系列车床数控系统(普及型车床操作系统)此类数控系统采用了32位嵌入式CPU和超大规模可编程器件FPGA,运用实时多任务控制技术和硬件插补技术,实现了μm级精度的运动控制,确保高速、高效率加工。
在保持GSK980系列外形尺寸及接口一致的前提下,采用了7吋彩色宽屏LCD及更友好的显示界面,加工轨迹能实时跟踪显示,增加了系统时钟及报警日志。
X、Z两轴联动、μm级插补精度,定位最高速度6m/min,插补最高速度6m/min 具有攻丝功能,可加工公制/英制及单头/多头的直螺纹、锥螺纹、端面螺纹,变螺距螺纹,螺纹退尾长度角度可设定,高速退尾处理具有螺距误差补偿,刀尖半径补偿、反向间隙补偿功能等具有S型、直线型前加减速及后加减速控制功能,适应高速、高精度加工并且用户程序空间为24544KB,最大可存储700个加工程序,支持CNC与PC机间双向通讯及CNC间通讯此系列数控系统安装尺寸互相兼容,电气接口、指令系统、操作显示界面大部分兼容,部分进行了调整,使操作更加方便,接口功能更加完善16个输入接点、16个输出接点。
广州数控GSK980TD数控系统

广州数控GSK980TD数控系统(对刀篇)--编写:梁思文广州数控gsk980td车床数控系统详细对刀方法编写:梁思文来源:为了能使你对数控车床的操作编程能快速上手,我特别编写该章节,希望能给你带来一定的帮助:一:你应学会如何把主轴、水泵、刀架运转起来:1)主轴的启动、停止,从目前经济型数控车床的配置来说主轴的启动基本上可分三种形式:a)主轴为机械换档,主轴电机为单速电机:这种配置时数控系统只能实现主轴的开启和停止首先把数控系统的方式切换到<手动方式>直接按主轴正转键,主轴就可运转起来.按主轴<停止>键主轴便停止.b)主轴为机械换档,主轴电机为双速电机:这种配置时数控系统可以实现主轴的开启、停止和高低速的自动切换,首先把数控系统的方式切换到<录入方式>,再按<程序>键并按<翻页>键翻页到<程序段>界面,按M3(主轴正转指令)、输入;S1(主轴低速指令)再按输入(IN)键最后按<运行>键,主轴便运转起来.同理,如果要转换为高速,则输入S2(主轴高速指令)、输入,按<运行>键,则主轴运转在高速档上.如果要停止主轴则输入M5(主轴停止指令)按<运行>键,主轴并停止运转.当然也可以把方式切换到<手动方式>按主轴<停止>键主轴同样可以停止运转.(值得一提的是:当第一次在<录入方式>下运行主轴后,只要在未切断主电源之前要再次运行主轴,只需按照a)项的方法在<手动方式>下按主轴<正转>键,主轴便可运转起来,如果要在S1、S2之间切换还是在<录入方式>下进行。
)c)主轴为变频电机调速:这种配置时数控系统可以实现主轴的开启、停止和在主轴转速范围内转速自由切换,首先把数控系统的方式切换到<录入方式>,再按<程序>键并按<翻页>、键翻页到<程序段>界面,按M3(主轴正转指令)、输入;再S500(主轴每分钟500转的指令)再按输入(IN)键最后按<运行>键,主轴便运转起来.(例如:你的机床主轴范围为125-3000转,你可输入S的转速值在125-3000之间的任意整数值:如S300,S450,S315,S2790,S3000...等等,则主轴运转在你所输入的这些转速上)如果要停止主轴则输入M5(主轴停止指令)按<运行>键,主轴便停止运转.当然也可以把方式切换到<手动方式>按主轴<停止>键主轴同样可以停止运转.(值得一提的是:当第一次在<录入方式>下运行主轴后,只要在未切断主电源之前要再次运行主轴,只需按照a)项的方法在<手动方式>下按主轴<正转>键,主轴便可运转起来,但若要切换主轴转速还是要在<录入方式>进行。
GSK980TD 车床数控系统 产品说明书

GSK980TD车床数控系统产品说明书第一篇编程说明第一章概述..............................................................................................Ⅰ-1 1.1 简介................................................................................................Ⅰ-1 1.2什么是编程......................................................................................Ⅰ-1第二章零件程序的构成............................................................................Ⅰ-3 2.1 简单程序实例..................................................................................Ⅰ-3 2.2 程序组成.........................................................................................Ⅰ-32.2.1 程序名......................................................................................Ⅰ-42.2.2 顺序号和程序段........................................................................Ⅰ-42.2.3 指令字......................................................................................Ⅰ-5 2.3 程序的一般结构..............................................................................Ⅰ-62.3.1子程序编写................................................................................Ⅰ-72.3.2子程序的调用............................................................................Ⅰ-72.3.3特殊的使用方法.........................................................................Ⅰ-82.3.4 程序结束...................................................................................Ⅰ-8 第三章编程指令...................................................................................Ⅰ-10 3.1 编程基本知识................................................................................Ⅰ-103.1.1 轴定义....................................................................................Ⅰ-103.1.2 控制轴.....................................................................................Ⅰ-113.1.3 坐标系.....................................................................................Ⅰ-113.1.3.1 机床坐标系、机械零点(参考点)....................................Ⅰ-113.1.3.2 工件坐标系、程序零点.....................................................Ⅰ-123.1.4 绝对坐标编程和相对坐标编程................................................Ⅰ-133.1.5 直径方式和半径方式编程........................................................Ⅰ-143.1.6模态和非模态..........................................................................Ⅰ-15 3.2 准备功能:G 代码........................................................................Ⅰ-163.2.1 工件坐标系设定G50..............................................................Ⅰ-173.2.2 进给控制指令.........................................................................Ⅰ-183.2.2.1 快速定位指令G00...........................................................Ⅰ-183.2.2.2 直线插补指令G01...........................................................Ⅰ-193.2.2.3 圆弧插补指令G02/G03....................................................Ⅰ-213.2.2.4进给控制指令综合编程实例..............................................Ⅰ-243.2.3 暂停指令G04.........................................................................Ⅰ-253.2.4 螺纹加工指令.........................................................................Ⅰ-253.2.4.1 螺纹切削指令G32...........................................................Ⅰ-253.2.4.2 变螺距螺纹切削指令G34.................................................Ⅰ-283.2.4.3 攻丝循环指令G33...........................................................Ⅰ-293.2.4.4螺纹切削循环G92............................................................Ⅰ-293.2.4.5 复合型螺纹切削循环G76.................................................Ⅰ-333.2.4.6螺纹加工说明....................................................................Ⅰ-373.2.4.7螺纹加工指令编程实例......................................................Ⅰ-393.2.5 单一型固定循环指令...............................................................Ⅰ-403.2.5.1 外(内)圆切削循环G90.................................................Ⅰ-403.2.5.2 端面切削循环G94...........................................................Ⅰ-433.2.5.3 单一型固定循环指令的注意事项......................................Ⅰ-453.2.5.4单一型固定循环指令编程实例...........................................Ⅰ-46 3.2.6 复合型固定循环指令...............................................................Ⅰ-463.2.6.1外(内)圆粗车循环G71.................................................Ⅰ-463.2.6.2端面粗车循环G72............................................................Ⅰ-503.2.6.3 封闭切削循环G73...........................................................Ⅰ-533.2.6.4 精加工循环G70...............................................................Ⅰ-553.2.6.5 端面深孔加工循环G74....................................................Ⅰ-563.2.6.6 外圆切槽循环G75...........................................................Ⅰ-593.2.6.7 复合型固定循环指令注意事项..........................................Ⅰ-623.2.6.8复合型固定循环指令编程实例...........................................Ⅰ-62 3.2.7 自动返回机械零点G28...........................................................Ⅰ-63 3.2.8 恒线速控制指令G96、G97....................................................Ⅰ-64 3.2.9 进给速度单位的设定G98、G99.............................................Ⅰ-66 3.2.10 刀尖半径补偿指令G40,G41,G42....................................Ⅰ-67 3.3 辅助功能M代码...........................................................................Ⅰ-67 3.3.1 系统内定的辅助功能...............................................................Ⅰ-683.3.1.1 程序暂停M00..................................................................Ⅰ-683.3.1.2 程序结束并返回到零件程序头M30..................................Ⅰ-683.3.1.3 子程序调用M98 及从子程序返回M99............................Ⅰ-693.3.1.4 M代码调用子程序............................................................Ⅰ-69 3.3.2 外部设定的辅助功能...............................................................Ⅰ-693.3.2.1 主轴控制指令M03、M04、M05......................................Ⅰ-703.3.2.2 冷却液控制指令M08、M09.............................................Ⅰ-703.3.2.3尾座控制指令M10、M11..................................................Ⅰ-703.3.2.4卡盘控制指令M12、M13.................................................Ⅰ-703.3.2.5 润滑控制指令M32、M33.................................................Ⅰ-713.3.2.6 主轴档位控制指令M41、M42、M43、M44....................Ⅰ-71 3.4 主轴功能S代码............................................................................Ⅰ-71 3.4.1 主轴开关量控制......................................................................Ⅰ-71 3.4.2 主轴模拟控制(选配功能)....................................................Ⅰ-72 3.4.3 S代码调用子程序...................................................................Ⅰ-72 3.5 换刀及刀具补偿指令T功能代码...................................................Ⅰ-72 3.5.1 T功能代码..............................................................................Ⅰ-73 3.5.2 刀具偏置补偿.........................................................................Ⅰ-74 3.5.3 T代码换刀过程.......................................................................Ⅰ-77 3.6 进给功能F代码............................................................................Ⅰ-77 3.7 宏指令编程....................................................................................Ⅰ-78 3.7.1 用户宏程序.............................................................................Ⅰ-783.7.1.1 用户宏指令......................................................................Ⅰ-793.7.1.2 用户宏程序本体...............................................................Ⅰ-793.7.2 宏变量....................................................................................Ⅰ-803.7.3 运算命令和转移命令G65.......................................................Ⅰ-813.7.3.1 运算命令..........................................................................Ⅰ-833.7.3.2 转移命令..........................................................................Ⅰ-843.7.3.3 关于用户宏程序本体的注意事项......................................Ⅰ-853.7.3.4 宏指令编程实例...............................................................Ⅰ-86 3.8编程建议及注意事项......................................................................Ⅰ-86 3.9综合编程实例.................................................................................Ⅰ-87第二篇C刀补操作说明第一章基本概念……………………………………………………………….Ⅱ-1 1.1假想刀尖概念...................................................................................Ⅱ-2 1.2假想刀尖方向...................................................................................Ⅱ-4 1.3补偿值的设置...................................................................................Ⅱ-6 1.4刀具与工件的位置与G41、G42及G40的指令格式.......................Ⅱ-71.4.1 刀具与工件的位置....................................................................Ⅱ-71.4.2 G41、G42、G40的指令格式.................................................Ⅱ-9 1.5内侧、外侧概念.............................................................................Ⅱ-10第二章刀具半径补偿C……………………………………………………...Ⅱ-112.1起刀时的刀具移动...........................................................................Ⅱ-11 2.2偏置方式中的刀具移动...................................................................Ⅱ-122.2.1 在补偿模式中不变更补偿方向................................................Ⅱ-122.2.2 在补偿模式中变更补偿方向....................................................Ⅱ-16 2.3偏置取消方式中的刀具移动...........................................................Ⅱ-18 2.4刀具干涉检查.................................................................................Ⅱ-19第三章注意事项……………………………………………………………..Ⅱ-223.1暂时取消补偿向量的指令...............................................................Ⅱ-223.1.1坐标系设定(G50)................................................................Ⅱ-223.1.2 G90及G94指令中的刀尖半径补偿........................................Ⅱ-23 3.2 当执行倒角时................................................................................Ⅱ-23 3.3 当插入拐角圆弧时.........................................................................Ⅱ-24 3.4 从MDI指定程序段时....................................................................Ⅱ-24 3.5 当内侧转角加工小于刀尖半径时...................................................Ⅱ-25 3.6当加工一个小于刀尖直径的凹型时.................................................Ⅱ-25 3.7 当加工一个小于刀尖半径的台阶时................................................Ⅱ-25 3.8 G代码中含子程序时......................................................................Ⅱ-25 3.9变更补偿量时.................................................................................Ⅱ-25 3.10编程圆弧的终点不在圆弧上.........................................................Ⅱ-26第三篇操作说明第一章操作面板.......................................................................................Ⅲ-1 1.1面板划分..........................................................................................Ⅲ-1 1.2 面板功能说明..................................................................................Ⅲ-21.2.1 LCD(液晶)显示区..................................................................Ⅲ-21.2.1.1 LCD....................................................................................Ⅲ-21.2.1.2 液晶画面的亮度调整..........................................................Ⅲ-21.2.2 状态指示区...............................................................................Ⅲ-21.2.3 编辑键盘区...............................................................................Ⅲ-31.2.4 页面显示方式区........................................................................Ⅲ-41.2.5 机床控制区...............................................................................Ⅲ-41.2.6 附加面板(选配件).................................................................Ⅲ-5 第二章页面显示及数据的修改与设置.......................................................Ⅲ-6 2.1 位置显示.........................................................................................Ⅲ-62.1.1 位置页面显示的四种方式..........................................................Ⅲ-62.1.2 加工时间、零件数、编程速度、倍率及实际速度等信息的显示Ⅲ-72.1.3相对坐标清零............................................................................Ⅲ-8 2.2 程序显示.......................................................................................Ⅲ-10 2.3 偏置显示、修改与设置...................................................................Ⅲ-112.3.1 偏置显示..................................................................................Ⅲ-112.3.2 偏置值的修改、设置...............................................................Ⅲ-132.3.2.1刀偏修改与设定................................................................Ⅲ-132.3.2.2宏变量修改与设定.............................................................Ⅲ-13 2.4 报警显示.......................................................................................Ⅲ-13 2.5 设置显示.......................................................................................Ⅲ-142.5.1 开关设置.................................................................................Ⅲ-142.5.2 图形功能.................................................................................Ⅲ-19 2.6 参数显示、修改与设置..................................................................Ⅲ-212.6.1 参数显示.................................................................................Ⅲ-212.6.2 参数的修改与设置..................................................................Ⅲ-23 2.7 诊断显示.......................................................................................Ⅲ-242.7.1 诊断数据显示.........................................................................Ⅲ-242.7.2 机床面板(软键盘机床面板)................................................Ⅲ-252.7.3 PLC信号状态..........................................................................Ⅲ-262.7.4 PLC数值诊断..........................................................................Ⅲ-272.7.5 系统版本信息.........................................................................Ⅲ-29 第三章系统上电、关机及安全操作........................................................Ⅲ-303.1 系统上电.......................................................................................Ⅲ-30 3.2 关机..............................................................................................Ⅲ-30 3.3 安全操作.......................................................................................Ⅲ-313.3.1 复位操作.................................................................................Ⅲ-313.3.2 急停........................................................................................Ⅲ-313.3.3进给保持.................................................................................Ⅲ-323.3.4 切断电源.................................................................................Ⅲ-32 3.4 循环启动与进给保持.....................................................................Ⅲ-32 3.5 超程防护.......................................................................................Ⅲ-333.5.1 硬件超程防护.........................................................................Ⅲ-333.5.2 软件超程防护.........................................................................Ⅲ-333.5.3 超程报警的解除......................................................................Ⅲ-34 第四章手动操作.....................................................................................Ⅲ-354.1 坐标轴移动....................................................................................Ⅲ-354.1.1 手动进给.................................................................................Ⅲ-354.1.2 手动快速移动.........................................................................Ⅲ-354.1.3 手动进给及手动快速移动速度选择.........................................Ⅲ-36 4.2 主轴控制.......................................................................................Ⅲ-374.2.1 主轴正转.................................................................................Ⅲ-374.2.2 主轴反转.................................................................................Ⅲ-374.2.3 主轴停止.................................................................................Ⅲ-374.2.4 主轴点动.................................................................................Ⅲ-37 4.3 其他手动操作................................................................................Ⅲ-374.3.1 冷却液控制.............................................................................Ⅲ-374.3.2 润滑控制.................................................................................Ⅲ-374.3.3 手动换刀.................................................................................Ⅲ-38 4.4 对刀操作.......................................................................................Ⅲ-384.4.1 定点对刀.................................................................................Ⅲ-384.4.2 试切对刀.................................................................................Ⅲ-394.4.3 回机械零点对刀......................................................................Ⅲ-404.4.4 带刀补对刀.............................................................................Ⅲ-42 4.5 刀补值的修调................................................................................Ⅲ-42 第五章自动操作.....................................................................................Ⅲ-435.1 自动运行.......................................................................................Ⅲ-435.1.1 自动运行程序的选择...............................................................Ⅲ-435.1.2 自动运行的启动......................................................................Ⅲ-435.1.3 自动运行的停止......................................................................Ⅲ-445.1.4 从任意段自动运行..................................................................Ⅲ-445.1.5 暂停或进给保持后的运行........................................................Ⅲ-455.1.6 空运行....................................................................................Ⅲ-455.1.7 单段运行.................................................................................Ⅲ-455.1.8 全轴功能锁住运行..................................................................Ⅲ-465.1.9 辅助功能锁住运行..................................................................Ⅲ-465.1.10 自动运行中的进给、快速速度修调.......................................Ⅲ-465.1.11 自动运行中的主轴速度修调..................................................Ⅲ-475.1.12 自动运行中的冷却液控制......................................................Ⅲ-47 5.2 MDI运行........................................................................................Ⅲ-475.2.1 MDI指令段输入......................................................................Ⅲ-485.2.2 MDI指令段运行与停止............................................................Ⅲ-495.2.3 MDI指令段字段值修改与清除.................................................Ⅲ-495.2.4 MDI指令段运行时速度修调.....................................................Ⅲ-49 第六章手轮/单步操作.............................................................................Ⅲ-506.1 单步进给.......................................................................................Ⅲ-506.1.1 移动量的选择.........................................................................Ⅲ-506.1.2 移动轴及移动方向的选择........................................................Ⅲ-516.1.3 单步进给说明事项..................................................................Ⅲ-51 6.2 手轮进给.......................................................................................Ⅲ-516.2.1 移动量的选择.........................................................................Ⅲ-516.2.2 移动轴及方向的选择...............................................................Ⅲ-526.2.3 手轮进给说明事项..................................................................Ⅲ-52 6.3 手轮/单步操作时辅助的控制..........................................................Ⅲ-53 第七章回零操作.....................................................................................Ⅲ-547.1 程序回零.......................................................................................Ⅲ-547.1.1 程序零点概念.........................................................................Ⅲ-547.1.2 程序回零的操作步骤...............................................................Ⅲ-54 7.2 机械回零.......................................................................................Ⅲ-547.2.1 机械零点概念.........................................................................Ⅲ-547.2.2 机械回零的操作步骤...............................................................Ⅲ-55 7.3 回零方式下的其它操作..................................................................Ⅲ-56 第八章程序编辑与管理..........................................................................Ⅲ-57 8.1 程序的编辑....................................................................................Ⅲ-578.1.1 程序的建立.............................................................................Ⅲ-578.1.1.1 顺序号的自动生成............................................................Ⅲ-578.1.1.2 程序内容的输入...............................................................Ⅲ-588.1.1.3 顺序号、字的检索............................................................Ⅲ-598.1.1.4 光标的几种定位方法........................................................Ⅲ-608.1.1.5 字的插入,删除、修改.....................................................Ⅲ-618.1.1.6 单个程序段的删除............................................................Ⅲ-618.1.1.7 多个程序段的删除............................................................Ⅲ-628.1.2 单个程序的删除......................................................................Ⅲ-628.1.3 全部程序的删除......................................................................Ⅲ-628.1.4 程序的选择.............................................................................Ⅲ-628.1.5程序的复制..............................................................................Ⅲ-638.1.6 程序的改名.............................................................................Ⅲ-638.1.7 程序的检索.............................................................................Ⅲ-64 8.2 程序管理.......................................................................................Ⅲ-648.2.1 程序目录的检索......................................................................Ⅲ-648.2.2 存储程序的数量......................................................................Ⅲ-648.2.3 存储容量.................................................................................Ⅲ-648.2.4程序列表的查看.......................................................................Ⅲ-658.2.5 程序的锁住.............................................................................Ⅲ-66 第九章通讯.......................................................................................Ⅲ-66 9.1 通讯软件的安装............................................................................Ⅲ-669.3 串行口的设置................................................................................Ⅲ-66 9.4 CNC对PC机数据的接收(PC→CNC)......................................Ⅲ-67 9.5 CNC数据对PC机的传送(CNC→PC)......................................Ⅲ-679.5.1 CNC单个程序对PC机的传送................................................Ⅲ-679.5.2 全部程序的输出......................................................................Ⅲ-679.5.3 刀补的输出.............................................................................Ⅲ-689.5.4 螺补的输出.............................................................................Ⅲ-689.5.5 参数的输出.............................................................................Ⅲ-68 9.6 CNC对CNC数据的接收(CNC→CNC)....................................Ⅲ-68 9.7 CNC对CNC数据的发送(CNC→CNC)....................................Ⅲ-699.7.1 单个程序的输出......................................................................Ⅲ-699.7.2 全部程序的输出......................................................................Ⅲ-699.7.3 刀补的输出.............................................................................Ⅲ-699.7.4 螺补的输出.............................................................................Ⅲ-709.7.5 参数的输出.............................................................................Ⅲ-70 9.8 通讯说明.......................................................................................Ⅲ-709.8.1设备连接方式..........................................................................Ⅲ-709.8.2 通信前准备工作......................................................................Ⅲ-709.8.3 通信过程中的状态显示...........................................................Ⅲ-71 第十章记忆型螺矩误差补偿功能(选配)..............................................Ⅲ-72 10.1 功能说明.....................................................................................Ⅲ-72 10.2规格说明......................................................................................Ⅲ-72 10.3 参数设定.....................................................................................Ⅲ-7210.3.1 螺距误差补偿倍率................................................................Ⅲ-7210.3.2 螺距误差参考点(原点)......................................................Ⅲ-7310.3.3 设定补偿间隔.......................................................................Ⅲ-7310.3.4 设定补偿量...........................................................................Ⅲ-73 10.4 各种参数设定例子.......................................................................Ⅲ-73 10.5 补偿量的设定方法.......................................................................Ⅲ-75 第十一章编程操作实例..........................................................................Ⅲ-76 第十二章机床调试.................................................................................Ⅲ-86 12.1电源接通前的准备工作.................................................................Ⅲ-86 12.2 急停与限位..................................................................................Ⅲ-86 12.3 驱动器设置..................................................................................Ⅲ-86 12.4 齿轮比调整..................................................................................Ⅲ-87 12.5 加减速特性调整..........................................................................Ⅲ-88 12.6机械零点调整...............................................................................Ⅲ-89 12.7 主轴功能调整..............................................................................Ⅲ-9112.7.1 主轴编码器...........................................................................Ⅲ-9112.7.2 主轴制动...............................................................................Ⅲ-9112.7.3 主轴转速开关量控制.............................................................Ⅲ-9112.6.4 主轴转速模拟电压控制.........................................................Ⅲ-92 12.8 反向间隙补偿..............................................................................Ⅲ-9212.10 单步/手轮调整...........................................................................Ⅲ-94 12.11 其它调整...................................................................................Ⅲ-94 附录一 980TD参数一览表....................................................................Ⅲ-96 状态参数..............................................................................................Ⅲ-96 数据参数............................................................................................Ⅲ-104 附录二出厂参数表...............................................................................Ⅲ-116 附录三报警表.......................................................................................Ⅲ-120 附录四补充说明...................................................................................Ⅲ-123第四篇安装连接第一章安装布局.......................................................................................Ⅳ-1 1.1系统连接..........................................................................................Ⅳ-11.1.1系统后盖接口布局.....................................................................Ⅳ-11.1.2接口说明...................................................................................Ⅳ-11.1.3总体连线图................................................................................Ⅳ-2 1.2 系统安装.........................................................................................Ⅳ-21.2.1 标准面板安装尺寸....................................................................Ⅳ-21.2.2 大面板安装尺寸........................................................................Ⅳ-31.2.3 电柜的安装条件........................................................................Ⅳ-41.2.4 防止干扰的方法........................................................................Ⅳ-4 第二章接口信号定义及连接.....................................................................Ⅳ-6 2.1与驱动器的连接...............................................................................Ⅳ-62.1.1 驱动接口定义...........................................................................Ⅳ-62.1.2指令脉冲和方向信号..................................................................Ⅳ-62.1.3驱动器报警信号nDALM............................................................Ⅳ-62.1.4系统准备好信号nEN.................................................................Ⅳ-72.1.5设定信号*nSET.........................................................................Ⅳ-72.1.6零点信号nPC............................................................................Ⅳ-82.1.7与驱动器的连接.........................................................................Ⅳ-9 2.2 与主轴编码器的连接.....................................................................Ⅳ-102.2.1 主轴编码器接口定义...............................................................Ⅳ-102.2.2 信号说明.................................................................................Ⅳ-102.2.3 主轴编码器接口连接...............................................................Ⅳ-10 2.3 与手轮的连接.................................................................................Ⅳ-112.3.1 手轮接口定义..........................................................................Ⅳ-112.3.2 信号说明Ⅳ-.............................................................................Ⅳ-11 2.4与变频器的连接..............................................................................Ⅳ-112.4.1 模拟主轴接口定义Ⅳ-...............................................................Ⅳ-112.4.2 信号说明.................................................................................Ⅳ-122.4.3 变频器接口连接......................................................................Ⅳ-12。
GSK980T数控车床编程实例概述

G92 X35.4 Z-77 F1.5 X34.9 X34.6 X34.4 X34.3 X34.2 G0 X42 Z-93 G1 X40.5 G02 X40.5 Z-126 R82 G0 Z-93 M03 S1200 G1 X40 G02 X40 Z-126 R82 F50 G0 X100 Z100 T0100 M30
G代码 M代码 F代码 T代码 S代码
G代码表
G代码 组别 功能
G00 G01 G02 G03
G 04 G28 G32 G50
01
快速定位 直线进给 顺圆弧插补 逆圆弧插补
暂停、准停 返回参考点 螺纹切削 坐标系设定
G代码 组 别
G72 G73 G74 G75 G76 00
功能
端面粗加工循环 封闭切削循环 端面深孔加工循环 切槽循环 螺纹复合切削循环
2 G01(或G1)直线插补
(1)格式:G1X~ Z~ F~
其中,X~Z~指定终点坐标值
F~指定进给速度
表示刀具从当前点以直线方式和设定的进给速度移动
到终点坐标 (2)G0 和G01刀具运动轨迹: 如:G00 X30 Z50 G01X30 Z50 F100 的刀具运动轨迹如下图:
G0 0 运动轨迹线
φ 25
φ 22
10
G0 X24 Z3 G01X20.5 G01 Z-22 X22.5 Z-32 G0 X25 Z3
10
G0 X16.6 G01 Z0 G03 X26 Z-10 R13 G0 X25 Z1 X13.2 G01 Z0
φ 20
12
•G03 X10 Z-10 R10 •G01 Z-22 X22 Z-32 •Z-42
数控980T车床的编程基础及实例
GSK980TD系统数控车床宏程序的使用

GSK980TD系统数控车床宏程序的使用作者:陈春荣来源:《价值工程》2011年第15期The Use of Macro in GSK980TD System CNC LathesChen Chunrong(Jiandong Vocational Technology College,Changzhou 213022,China)摘要:在现今的数控系统中,常见的插补运算方法是直线插补和圆弧插补。
椭圆的加工,运用宏程序来解决就非常简单了。
我院大量使用广州数控的GSK980TD系统,本文介绍了在该系统车床中如何用宏程序手工编程来实现椭圆形工件的加工。
Abstract: In today's numerical system, its common computational method of interpolation is linear interpolation and circular interpolation. For the elliptical processing, it is very simple to use macro programs. Our college widely used GSK980TD system of Guangzhou NC, and this paper described how to use macro system to achieve elliptical processing in this lathe.关键词:GSK980TD数控车床宏程序椭圆加工程序Key words: GSK980TD CNC lathe;macro;elliptical processing中图分类号:TP2文献标识码:A文章编号:1006-4311(2011)15-0048-010引言用户宏程序分为A、B两类。
GSK980TD数控车床中,使用的是A类宏程序。
GSK980TD数控机床说明书

.word可编辑.第一篇编程说明第一章:编程基础GSK 9迹口□1-装配形式-------- 站OTD车床CMC 广州数控标志广州数控研制的新一代普及型车床CNC GSK980TD是GSK980TA的升级产品,采用了32位高性能技术规格一览表运动控制控制轴:2轴(X、Z);同时控制轴(插补轴):2轴(X、Z)插补功能:X、Z二轴直线、圆弧插补位置指令范围:-9999.999〜9999.999mm ;最小指令单位:0.001mm电子齿轮:指令倍乘系数1〜255 ,指令分频系数1〜255快速移动速度:最高16000mm/分钟(可选配30000mm/分钟)快速倍率:F0、25%、50%、100%四级实时调节切削进给速度:最高8000mm/分钟(可选配15000mm/分钟)或500mm/转(每转进给)进给倍率:0〜150%十六级实时调节CPU和超大规模可编程器件FPGA,运用实时多任务控制技术和硬件插补技术,实现^m级精度运动控制和PLC逻辑控制。
1.1 GSK980TD 简介1.2机床数控系统和数控机床数控机床是由机床数控系统(Numerical Control Systems of machine tools )、机械、电气控制、液压、气动、润滑、冷却等子系统(部件)构成的机电一体化产品,机床数控系统是数控机床的控制核心。
机控系统由控制装置(Computer Numerical Controler 简称CNC)、伺服(或步进)电机驱动单元、伺服(或步进)电机等构成。
数控机床的工作原理:根据加工工艺要求编写加工程序(以下简称程序)并输入CNC,CNC加工程序向伺服(或步进)电机驱动单元发出运动控制指令,伺服(或步进)电机通过机械传动构完成机床的进给运程序中的主轴起停、刀具选择、冷却、润滑等逻辑控制指令由CNC传送给机床电气控制系统,由机床电气控制系统完成按钮、开关、指示灯、继电器、接触器等输入输出器件的控制。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
自动化制造系统大作业GSK980TDc数控机床的工作运行分析姓名:学号:班级:GSK980TDc数控机床的工作运行分析一、GSK980TDc产品简介广州数控设备有限公司新开发制造的GSK980TDc车床CNC数控装置,是基于GSK980TDb升级软硬件推出的新产品,具有横式和竖式两种结构。
采用8.4英寸彩色LCD,可控制5个进给轴(含C轴)、2个模拟主轴,小指令单位0.1μm。
该产品采用图形化界面设计,对话框式操作,人机界面更为友好。
PLC梯形图在线显示、实时监控,具有手脉试切功能。
作为GSK980TDb的升级产品,GSK980TDc是数控车床技术升级的更好选择二、GSK980TDc主要功能➢X、Z、Y、4th、5th五轴控制,Y、4th、5th轴的轴名、轴型可定义…➢2ms插补周期,控制精度1μm、0.1μm可选…➢高速度60m/min(0.1μm时高速度24m/min)…➢适配伺服主轴可实现主轴连续定位、刚性攻丝、刚性螺纹加工… ➢内置多PLC程序,当前运行的PLC程序可选择…➢G71代码支持凹槽外形轮廓的循环切削…➢支持语句式宏代码编程,支持带参数的宏程序调用…➢支持公制/英制编程,具有自动对刀、自动倒角、刀具寿命管理功能➢支持中文、英文、西班牙文、俄文显示,由参数选择…➢具备USB接口,支持U盘文件操作、系统配置和软件升级➢2路0V~10V模拟电压输出,支持双主轴控制➢1路手脉输入,支持手持单元…➢41点通用输入/36点通用输出…➢外形安装尺寸、指令系统与GSK980TDb、GSK980TDa完全兼容三、数控机床的组成数控机床由程序编制及程序载体、输入装置、输出装置、数控装置(CNC)、可编程逻辑控制器(PLC)、伺服单元、驱动装置及位置检测、辅助控制装置、机床本体等几部分组成。
(一)程序编制及程序载体数控程序是数控机床自动加工零件的工作指令。
在对加工零件进行工艺分析的基础上,确定零件坐标系在机床坐标系上的相对位置,即零件在机床上的安装位置;刀具与零件相对运动的尺寸参数;零件加工的工艺路线、切削加工的工艺参数以及辅助装置的动作等。
得到零件的所有运动、尺寸、工艺参数等加工信息后,用由文字、数字和符号组成的标准数控代码,按规定的方法和格式,编制零件加工的数控程序单。
编制程序的工作可由人工进行;对于形状复杂的零件,则要在专用的编程机或通用计算机上进行自动编程(APT)或CAD/CAM 设计。
编好的数控程序,存放在便于输入到数控装置的一种存储载体上,它可以是穿孔纸带、磁带和磁盘等,采用哪一种存储载体,取决于数控装置的设计类型。
(二)输入和输出装置输入和输出装置是机床数控系统和操作人员进行信息交流、实现人机对话的交互设备。
输入装置的作用是将程序载体(信息载体)上的数控代码传递并存入数控系统内。
根据控制存储介质的不同,输入装置可以是光电阅读机、磁带机或软盘驱动器等。
数控机床加工程序也可通过键盘用手工方式直接输入数控系统;数控加工程序还可由编程计算机用RS232C或采用网络通信方式传送到数控系统中。
零件加工程序输入过程有两种不同的方式:一种是边读入边加工(数控系统内存较小时),另一种是一次将零件加工程序全部读入数控装置内部的存储器,加工时再从内部存储器中逐段逐段调出进行加工。
输出装置的作用是:数控系统通过显示器为操作人员提供必要的信息。
显示的信息可以是正在编辑的程序、坐标值以及报警信号等。
(三)数控(CNC)装置数控装置是数控机床的核心,是由硬件和软件两部分组成的。
数控装置从内部存储器中取出或接受输入装置送来的一段或几段数控加工程序,经过数控装置的逻辑电路或系统软件进行编译、运算和逻辑处理后,输出各种控制信息和指令,控制机床各部分的工作,使其进行规定的有序运动和动作。
这些控制信号中最基本的信号是各坐标轴(即作进给运动的各执行部件)的进给速度、进给方向和位移量指令(送到伺服驱动系统驱动执行部件作进给运动),还有主轴的变速、换向和启停信号,选择和交换刀具的刀具指令信号,控制冷却液、润滑油启停.控制工件和机床部件松开、夹紧,控制分度工作台转位的辅助指令信号等。
数控装置主要包括微处理器(cPU)、存储器、局部总线、外围逻辑电路以及与CNC系统他组成部分联系的接口等。
零件的轮廓图形往往由直线、圆弧或其他非圆弧曲线组成,刀具在加工过程中必须按零件形状和尺寸的要求进行运动,即按图形轨迹移动。
但输入的零件加工程序只能是各线段轨迹的起点和终点坐标值等数据,不能满足要求,因此要进行轨迹插补,也就是在线段的起点和终点坐标值之间进行“数据点的密化”,求出一系列中间点的坐标值,并向相应坐标输出脉冲信号,控制各坐标轴(即进给运动的各执行元件)的进给速度、进给方向和进给位移量等。
(四)可编程逻辑控制器(PLC)数控机床通过CNC和PLC共同完成控制功能,其中,CNC主要完成与数字运算和管理等有关的功能,如零件程序的编辑、插补运算、译码、刀具运动的位置伺服控制等。
而PLC主要完成与逻辑运算有关的一些动作.它接收CNC的控制代码M(辅助功能)、S(主轴转速)、T(选刀、换刀)等开关量动作信息,对开关量动作信息进行译码,转换成对应的控制信号,控制辅助装置完成机床相应的开关动作,如工件的装夹、刀具的更换、冷却液的开关等一些辅助动作。
它还接收机床操作面板的指令,一方面直接控制机床的动作(如手动操作机床),另一方面将一部分指令送往数控装置,用于加工过程的控制。
(五)伺服单元伺服单元接收来自数控装置的速度和位移指令。
这些指令经伺服单元变换和放大后,通过驱动装置转变成机床进给运动的速度、方向和位移。
因此,伺服单元是数控装置与机床本体的联系环节,它把来自数控装置的微弱指令信号放大成控制驱动装置的大功率信号。
伺服单元分为主轴单元和进给单元等,伺服单元就其系统而言又有开环系统、半闭环系统和闭环系统之分。
(六)驱动装置和位置检测装置驱动装置接受来自数控装置的指令信息,经功率放大后,严格按照指令信息的要求驱动机床移动部件,以加工出符合图样要求的零件。
因此,它的伺服精度和动态响应性能是影响数控机床加工精度、表面质量和生产率的重要因素之一。
驱动装置包括控制器(含功率放大器)和执行机构两大部分。
目前大都采用直流或交流伺服电动机作为执行机构。
位置检测装置将数控机床各坐标轴的实际位移量检测出来,经反馈系统输入到机床的数控装置之后,数控装置将反馈回来的实际位移量值与设定值进行比较,控制驱动装置按照指令设定值运动。
(七)辅助控制装置辅助控制装置的主要作用是接收数控装置输出的开关量指令信号,经过编译、逻辑判别和运动,再经功率放大后驱动相应的电器,带动机床的机械、液压、气动等辅助装置完成指令规定的开关量动作。
这些控制包括主轴运动部件的变速、换向和启停指令,刀具的选择和交换指令,冷却、润滑装置的启动停止,工件和机床部件的松开、夹紧,分度工作台转位分度等开关辅助动作。
由于可编程逻辑控制器(PLC)具有响应快,性能可靠,易于使用、编程和修改程序并可直接启动机床开关等特点,现已广泛用作数控机床的辅助控制装置。
(八)机床本体数控机床的机床本体与传统机床相似,即数控机床的机械部件,包括主运动部件、进给运动执行部件(工作台、拖板及其传动部件)和支承部件(床身、立柱等),还包括具有冷却、润滑、转位和夹紧等功能的辅助装置。
加工中心类的数控机床还有存放刀具的刀库、交换刀具的机械手等部件,数控机床机械部件的组成与普通机床相似。
由于数控机床高速度、高精度、大切削用量和连续加工的要求,其机械部件在精度、刚度、抗振性等方面要求更高。
机床本体由主轴传动装置、进给传动装置、床身、工作台以及辅助运动装置、液压气动系统、润滑系统、冷却装置等组成。
但数控机床在整体布局、外观造型、传动系统、刀具系统的结构以及操作机构等方面都已发生了很大的变化。
这种变化的目的是为了满足数控机床的要求和充分发挥数控机床的特点。
此外,为保证数控机床功能的充分发挥.还有一些辅助系统,如冷却系统、润滑系统、液压(或气动)系统、排屑系统、防护系统等。
四、数控机床的主要性能指标(1)主要规格尺寸。
数控车床主要有床身与刀架最大回转直径、最大车削长度、最大车削直径等规格尺寸;数控铣床主要有工作台、工作台T形槽、工作台行程等规格尺寸。
(2)主轴系统。
数控机床主轴采用直流或交流电动机驱动,具有较宽的调速范围和较高的回转精度,主轴本身刚度与抗振性比较好。
现在,数控机床主轴普遍达到5000—10000t/iltln,甚至更高的转速,对提高加工质量和各种小孔的加工极为有利;主轴可以通过操作面板上的转速倍率开关直接改变转速,每档间隔5%,其调节范围为50%~120%;在加工端面时,主轴具有恒定的切削速度(恒线速单位:mm/…)。
(3)进给系统。
该系统有进给速度范围、快进(空行程)速度范围、运动分辨率(最小移动增量)、定位精度和螺距范围等主要技术参数。
①进给速度是影响加工质量、生产效率和刀具寿命的主要因素,直接受到数控装置运算速度、机床运动特性和工艺系统剐度的限制。
数控机床的进给速度可达到10—30nv’lIlin。
其中,最大进给速度为加工的最大速度,最大快进速度为不加工时移动的最快速度,进给速度可通过操作面板上的进给倍率开关调整,每档间隔为10%,其调整范围为10%~200%。
②脉冲当量(分辨率)是CNC重要的精度指标。
有两个方面的内容,一是机床坐标轴可达到的控制精度(可以控制的最小位移增量),表示CNC每发出一个脉冲时坐标轴移动的距离,称为实际脉冲当量或外部脉冲当量;二是内部运算的最小单位,称之为内部脉冲当量,一般内部脉冲当量比实际脉冲当量设置得要小,为的是在运算过程中不损失精度,数控系统在输出位移量之前.自动将内部脉冲当量转换成外部脉冲当量。
数控机床的加工精度和表面质量取决于脉冲当量数的大小。
普通数控机床的脉冲当量一般为0.001mm,简易数控机床的脉冲当量一般为。
叭mm,精密或超精密数控机床的脉冲当量一般为0.0001mm,脉冲当量越小.数控机床的加工精度和表面质量越高。
③定位精度和重复定位精度。
定位精度是指数控机床工作台或其他运动部件实际运动位置与指令位置的一致程度,其不一致的差量即为定位误差。
引起定位误差的因素包括伺服系统、检测系统、进给系统误差,以及运动部件导轨的几何误差等。
定位误差直接影响加工零件的尺寸精度。
重复定位精度是指在相同的操作方法和条件下,在完成规定操作次数过程中得到结果的一致程度。
重复定位精度一般是呈正态分布的偶然性误差,它会影响批量加工零件的一致性,是一项非常重要的性能指标。
一般数控机床的定位精度为±0.0lmm,重复定位精度为±0005itIm。
(4)刀具系统。
