压力传感器种类及制造工艺

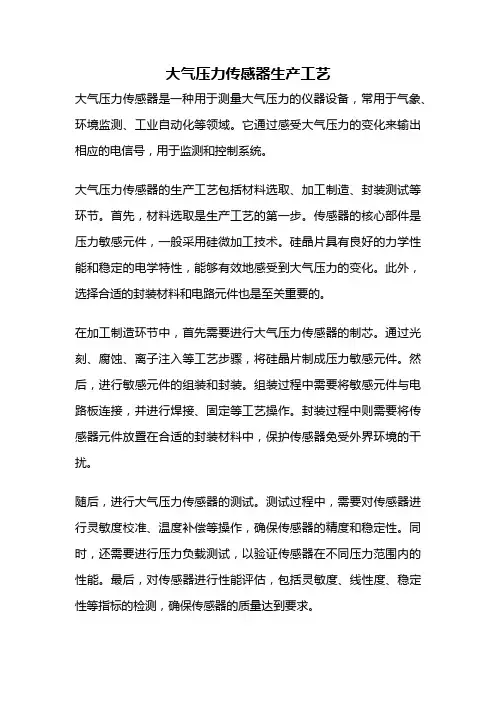

大气压力传感器生产工艺
大气压力传感器生产工艺大气压力传感器是一种用于测量大气压力的仪器设备，常用于气象、环境监测、工业自动化等领域。
它通过感受大气压力的变化来输出相应的电信号，用于监测和控制系统。
大气压力传感器的生产工艺包括材料选取、加工制造、封装测试等环节。
首先，材料选取是生产工艺的第一步。
传感器的核心部件是压力敏感元件，一般采用硅微加工技术。
硅晶片具有良好的力学性能和稳定的电学特性，能够有效地感受到大气压力的变化。
此外，选择合适的封装材料和电路元件也是至关重要的。
在加工制造环节中，首先需要进行大气压力传感器的制芯。
通过光刻、腐蚀、离子注入等工艺步骤，将硅晶片制成压力敏感元件。
然后，进行敏感元件的组装和封装。
组装过程中需要将敏感元件与电路板连接，并进行焊接、固定等工艺操作。
封装过程中则需要将传感器元件放置在合适的封装材料中，保护传感器免受外界环境的干扰。
随后，进行大气压力传感器的测试。
测试过程中，需要对传感器进行灵敏度校准、温度补偿等操作，确保传感器的精度和稳定性。
同时，还需要进行压力负载测试，以验证传感器在不同压力范围内的性能。
最后，对传感器进行性能评估，包括灵敏度、线性度、稳定性等指标的检测，确保传感器的质量达到要求。
大气压力传感器的生产工艺需要精细的操作和严格的质量控制。
在制造过程中，需要严格控制材料的质量，确保传感器元件的稳定性和可靠性。
同时，需要精确控制加工工艺，保证传感器的性能和精度。
在测试环节中，需要使用专业的设备和工具，确保传感器的性能符合规范。
总结起来，大气压力传感器的生产工艺包括材料选取、加工制造、封装测试等环节。
精细的制造工艺和严格的质量控制，保证了传感器的精度和稳定性。
大气压力传感器在气象、环境监测、工业自动化等领域的应用越来越广泛，对于提高生产效率和保障安全具有重要意义。
基于MEMS技术的压力传感器设计与制造
基于MEMS技术的压力传感器设计与制造压力传感器是一种能够将压力信号转换为电信号的传感器装置。
随着科技的不断发展，MEMS（微机电系统）技术在压力传感器设计与制造领域得到了广泛应用。
本文将就基于MEMS技术的压力传感器的设计与制造进行详细介绍。
一、MEMS技术概述MEMS技术是一种将微尺度的机械和电子元件与传感器、执行器、控制电路等集成在一起的技术。
其制造工艺采用了集成电路工艺，并利用纳米级尺寸的材料和结构实现对微尺度力学和物理现象的控制与感知。
二、MEMS压力传感器的工作原理基于MEMS技术的压力传感器的工作原理是利用微米级别的材料和结构感知外界的压力变化，并将其转换为电信号。
其主要组成部件包括感压结构、微电子信号处理电路和封装结构。
感压结构通常采用微弯杆、微膜或微腔等形式，当外界施加压力时，感压结构会产生微小的形变，从而改变传感器的电阻、电容、振动频率等特性，实现对压力变化的测量。
三、基于MEMS技术的压力传感器的设计与制造过程1. 设计阶段：在设计阶段，需要根据压力传感器的要求确定设计参数，如量程范围、灵敏度、温度稳定性等。
然后，利用MEMS设计软件绘制感压结构的布局，并进行仿真分析，以验证设计的可行性。
2. 制造工艺：制造工艺是将设计图转化为实际器件的过程。
主要步骤包括材料选择、光刻、薄膜沉积、刻蚀、等离子蚀刻和封装等。
其中，光刻和薄膜沉积是关键的工艺步骤，通过光刻技术制备传感器的感压结构，通过薄膜沉积技术在传感器表面形成薄膜层，从而实现对压力的感知。
3. 测试与校准：制造完成后，需要对压力传感器进行测试和校准。
测试包括静态特性测试（如灵敏度、线性度等）和动态特性测试（如响应时间、频率响应等）。
校准是为了确保传感器的准确性和可靠性，可以通过与标准参考传感器比较，或利用专用测试设备进行校准。
4. 封装与应用：完成测试和校准后，将压力传感器封装，并根据具体应用需求进行集成与连接。
在封装过程中，需要考虑传感器的保护和防护措施，以提高其环境适应性和机械强度。
压力传感器工艺
单击此处添加文本具体内容，简明扼要地阐述你的观点
目录
MEMS压力传感器简介
传感器结构和工作原理
一种电容式压力传感器制造工艺
总结
/CONTENTS
添加标题
特点：体积小、重量轻、精度高、温度特性好。
添加标题
作用是将压力这个物理量转化为电量来测量。
添加标题
MEMS压力传感器就是利用MEMS技术加工制造的压力传感器。
与压阻式压力传感器相比, 电容式压力传感器具有高灵敏度、低噪声和较大的动态范围等显著的优点。
接触式电容压力传感器由硅膜片、衬底、衬底电极和绝缘层构成。
左图是没有受到压力作用的情况, 上下电极间是一个电容结构; 右图是受压力作用后硅膜片变形的情况。这时, 可以发现电极间距d 发生了相应的变化。
MEMS的制造技术主要包括两类技术：集成电路技术和微机械加工技术。这两类加工技术的基本材料都是用硅。 集成电路技术：包括光刻、扩散、氧化等。 微机械加工技术：体微机械加工技术、表面微机械加工技术、LIGA技术(利用X光深层曝光、电铸、机械加工)等。
分类： 目前的MEMS压力传感器有硅压阻式压力传感器和硅电容式压力传感器。 两者都是在硅片上生成的微机械电子传感器。
硅压阻式压力传感器 硅电容式压力传感器
传感器的制造工艺与半导体集成电路平面工艺兼容, 这就满足了传感器向智能化方向发展的要求。产生了微型传感器、执行器以及信号处理和控制电路等集成一体的MEMS器件。
一种基于MEMS的电容压力传感器主要制作工艺过程如下： 图a：清洗 图b：湿氧氧化 图c：涂胶，光刻 图d：刻蚀
图e：干氧氧化 图f：硼（B）扩散 图g：键合 图h：腐蚀
图i：干法刻蚀 图j：湿法腐蚀 图k：溅射
基于MEMS技术的压力传感器的设计与制造
基于MEMS技术的压力传感器的设计与制造随着科技的不断进步，MEMS技术在各个领域的应用越来越广泛，尤其是在传感器领域。
压力传感器是MEMS技术很好的应用领域之一，它具有高精度、高灵敏度、小尺寸、低功耗等优点，在工业、医疗、汽车、航空等领域都有广泛的应用。
那么我们来了解一下基于MEMS技术的压力传感器的设计与制造。
一、压力传感器的结构和原理压力传感器一般由感应元件、信号处理电路、输出电路和外壳等组成。
其中，感应元件是压力传感器的核心部件，它能将接收到的物理量转化为电信号。
根据工作原理的不同，感应元件可分为电阻应变式压力传感器、电容式压力传感器和微机械式压力传感器等。
微机械式压力传感器采用MEMS技术制造，其主要结构包括振膜、腔体、导电层、固定层等。
当压力作用于传感器的振膜时，会产生微小的挠曲变形，这种变形会引起振膜上的导电层与固定层之间的距离发生微小变化，从而改变电容值，进而以此计算出所受到的压力大小。
二、MEMS压力传感器的特点MEMS压力传感器由于采用了MEMS技术，具有多种特点，例如小尺寸、重量轻、精度高、响应速度快、可靠性高、耗能低等。
它的灵敏度可以达到1pa，且误差低于0.2%。
同时，MEMS压力传感器还具有抗震、抗干扰等特点，适用于复杂环境下的应用。
三、MEMS压力传感器的制造工艺MEMS压力传感器的制造工艺主要包括晶圆加工、腔体加工、导电层加工、封装等环节。
晶圆加工是制造MEMS传感器的首要步骤，其操作需要在净化的无尘环境下进行。
MEMS晶圆制造技术借鉴了集成电路基板的制造工艺，采用光阻制程、掩膜制程、蒸镀制程等方法，将感应元件、控制电路和连接引脚等集成制造在同一个芯片上。
腔体加工是将晶圆切割、腐蚀、粘接等工艺，形成传感器的腔体结构。
这一工艺需要掌握刀刃削减、激光刻蚀、离子束蚀刻等技术。
导电层加工是将铜、铝等金属制成薄膜，并利用微影技术进行加工，形成压敏电阻或电容等元件的常用工艺之一。
四种压力传感器的基本工作原理及特点
四种压力传感器的基本工作原理及特点一：电阻应变式传感器1 1电阻应变式传感器定义被测的动态压力作用在弹性敏感元件上，使它产生变形，在其变形的部位粘贴有电阻应变片，电阻应变片感受动态压力的变化，按这种原理设计的传感器称为电阻应变式压力传感器。
1.2 电阻应变式传感器的工作原理电阻应变式传感器所粘贴的金属电阻应变片主要有丝式应变片与箔式应变片。
箔式应变片是以厚度为0.002——0.008mm 的金属箔片作为敏感栅材料，，箔栅宽度为0.003——0.008mm 。
丝式应变片是由一根具有高电阻系数的电阻丝(直径0．015--0．05mm)，平行地排成栅形(一般2——40条)，电阻值60——200 Ω，通常为120 Ω，牢贴在薄纸片上，电阻纸两端焊有引出线，表面覆一层薄纸，即制成了纸基的电阻丝式应变片。
测量时，用特制的胶水将金属电阻应变片粘贴于待测的弹性敏感元件表面上，弹性敏感元件随着动态压力而产生变形时，电阻片也跟随变形。
如下图所示。
B 为栅宽，L 为基长。
材料的电阻变化率由下式决定：d d d R A R Aρρ=+ （1） 式中；R —材料电阻ρ—材料电阻率由材料力学知识得；[(12)(12)]dRR C K μμεε=++-= (2)K —金属电阻应变片的敏感度系数式中K 对于确定购金属材料在一定的范围内为一常数，将微分dR 、dL 改写成增量ΔR 、ΔL,可得R L K K R Lε∆∆== (3)由式(2)可知，当弹性敏感元件受到动态压力作用后随之产生相应的变形ε,而形应变值可由丝式应变片或箔式应变片测出，从而得到了ΔR 的变化，也就得到了动态压力的变化，基于这种应变效应的原理实现了动态压力的测量。
1.3电阻应变式传感器的分类及特点测低压用的膜片式压力传感器常用的电阻应变式压力传感器包括 测中压用的膜片——应变筒式压力传感器测高压用的应变筒式压力传感器1.3.1膜片——应变筒式压力传感器的特点该传感器的特点是具有较高的强度和抗冲击稳定性，具有优良的静态特性、动态特性和较高的自震频率，可达30khz 以上，测量的上限压力可达到9.6mp a 。
压力传感器分类有哪些
压力传感器分类有哪些能够测量压力并提供远传电信号的装置统称为压力传感器。
压力传感器是压力检测仪表的重要组成部分，其结构型式多种多样，常见的型式有应变式、压阻式、电容式、压电式、振频式压力传感器等。
此外还有光电式、光纤式、超声式压力传感器等。
采用压力传感器可以直接将被测压力变换成各种形式的电信号，便于满足自动化系统集中检测与控制的要求，因而在工业生产中得到广泛应用。
南京航伽电子科技有限公司下面给大家介绍一下压力传感器的分类。
应变式压力传感器应变式压力传感器是一种通过测量各种弹性元件的应变来间接测量压力的传感器。
根据制作材料的不同，应变元件可以分为金属和半导体两大类。
应变元件的工作原理基于导体和半导体的“应变效应”，即当导体和半导体材料发生机械变形时，其电阻值将发生变化。
当金属丝受外力作用时，其长度和截面积都会发生变化，其电阻值即会发生改变，假如金属丝受外力作用而伸长时，其长度增加，而截面积减少，电阻值便会增大。
当金属丝受外力作用而压缩时，长度减小而截面增加，电阻值则会减小。
只要测出加在电阻两端的电压的变化，即可获得应变金属丝的应变情况。
压阻式压力传感器压阻压力传感器是指利用单晶硅材料的压阻效应和集成电路技术制成的传感器。
单晶硅材料在受到力的作用后，电阻率发生变化，通过测量电路就可得到正比于力变化的电信号输出。
它又称为扩散硅压阻压力传感器，它不同于粘贴式应变计需通过弹性敏感元件间接感受外力，而是直接通过硅膜片感受被测压力的。
电容式压力传感器电容式压力传感器是一种利用电容作为敏感元件，将被测压力转换成电容值改变的压力传感器。
这种压力传感器一般采用圆形金属薄膜或镀金属薄膜作为电容器的一个电极，当薄膜感受压力而变形时，薄膜与固定电极之间形成的电容量发生变化，通过测量电路即可输出与电压成一定关系的电信号。
电容式压力传感器属于极距变化型电容式传感器，可分为单电容式压力传感器和差动电容式压力传感器。
压力传感器的种类繁多,其性能也有较大的差异,如何选择较为适用的传感器,做到经济、合理。
一种MEMS绝压式压力传感器及其加工方法与流程
一种MEMS绝压式压力传感器及其加工方法与流程引言压力传感器是一种能够将外部压力转换成电信号输出的装置，广泛应用于工业自动化、汽车、医疗等领域。
MEMS（Micro-Electro-Mechanical Systems）技术作为一种微纳加工技术，已成为制造压力传感器的理想方法。
本文将介绍一种基于MEMS技术的绝压式压力传感器及其加工方法与流程。
绝压式压力传感器原理绝压式压力传感器是通过测量压力与大气压力之间的差值来实现压力的测量。
其工作原理基于绝对压力和大气压力之间的差异，具体流程如下：1.压力传感器的集成电路通过气相传感技术感知外界压力。
2.压力传感器内部设有绝对压力感测器和大气压力感测器。
3.大气压力感测器感知大气压力，并将其作为参考值。
4.绝对压力感测器感知外界绝对压力，并与大气压力进行比较。
5.通过计算绝对压力与大气压力之间的差异，获得外界压力数值。
6.压力数值通过电路转换成对应的电信号输出。
MEMS绝压式压力传感器的制造流程MEMS绝压式压力传感器的制造流程主要包括以下几个步骤：1. 基片选择和准备选择具有良好机械和物理性能的硅基片作为传感器的基础材料。
基片表面进行化学处理，以去除杂质和改善表面平整度。
2. 压力感测膜的制备在基片表面沉积薄膜材料，通常使用PECVD（Plasma Enhanced Chemical Vapor Deposition）或者物理气相沉积方法进行，形成感测膜。
3. 结构层加工在感测膜上进行光刻和蚀刻工艺，以形成压力传感器的结构层。
这一步骤中，可以利用MEMS技术的优势，实现微米级的结构加工。
4. 电极制备在结构层上制备电极，通常采用金属薄膜沉积和光刻工艺，以形成电极结构。
5. 封装与封装测试将制造好的MEMS压力传感器封装在适当的封装材料中，以提供保护和机械支撑。
同时进行封装测试，以验证传感器的工作性能和稳定性。
MEMS绝压式压力传感器的加工方法MEMS绝压式压力传感器的加工方法主要包括以下几个关键步骤：1. 薄膜沉积首先，在基片表面进行薄膜沉积，可以采用PECVD或物理气相沉积方法。
压力传感器的分类与原理介绍
压力传感器的分类与原理介绍什么是压力传感器？压力传感器是一种用于测量压力的装置，它将压力转化为电信号输出，以便进行测量和监测。
压力传感器广泛应用于各个领域，包括工业控制、环境监测、医疗设备和汽车工业等。
压力传感器的分类压力传感器按照原理和工作方式的不同，可分为多种类型。
以下将介绍几种常见的压力传感器及其原理。
1. 压阻传感器（Resistive Pressure Sensors）压阻传感器基于传导材料的电阻与其受到的压力成反比的原理工作。
内部含有传导材料的薄膜在受到压力时会发生形变，导致电阻值发生改变。
这种传感器的性能受到温度和湿度等环境因素的影响较大。
2. 压电传感器（Piezoelectric Pressure Sensors）压电传感器利用由压电材料产生的电荷或电压信号测量压力。
当受到压力时，压电材料会产生电荷分布的变化，从而产生电压信号。
这种传感器具有高灵敏度、宽工作频率范围和较小的尺寸等优点，广泛应用于汽车、航空航天和医疗设备等领域。
3. 电容传感器（Capacitive Pressure Sensors）电容传感器是利用微小的电容变化来测量压力。
传感器中的两个电极之间会形成一个微小的电容，当受到压力时，电容值会发生微小的变化。
通过测量电容的改变，可以推导出压力的大小。
这种传感器具有较高的精确度和可靠性。
4. 音圈热导传感器（Strain Gauge Pressure Sensors）音圈热导传感器通过测量压力对弹性体的形变来获得压力值。
传感器中包含一个或多个应变片（Strain Gauge），当受到压力时，弹性体会产生形变，进而导致应变片的电阻值发生改变。
测量这种电阻值的变化可以反推出压力的大小。
压力传感器的工作原理无论是哪种类型的压力传感器，它们的工作原理都是基于压力力学和电信号转换原理。
以下将分别介绍几种常见压力传感器的工作原理。
- 压阻传感器的工作原理：传感器内部的弹性体会因受到外力而发生形变，导致传导材料的电阻发生变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集成压力传感器是用标准的生产硅基半导体集成电路的工艺技术制造的。
通常还将用于初步处理被测信号的部分电路也集成在同一芯片上。
薄膜压力传感器则是通过沉积在介质衬底（基板）上的，相应敏感材料的薄膜形成的。
使用混合工艺时，同样可将部分电路制造在此基板上。
厚膜压力传感器是利用相应材料的浆料，涂覆在陶瓷基片上制成的，基片通常是al2o3制成的，然后进行热处理，使厚膜成形。
陶瓷压力传感器采用标准的陶瓷工艺或其某种变种工艺（溶胶-凝胶等）生产。
完成适当的预备性操作之后，已成形的元件在高温中进行烧结。
厚膜和陶瓷压力传感器这二种工艺之间有许多共同特性，在某些方面，可以认为厚膜工艺是陶瓷工艺的一种变型。
每种压力传感器制造工艺技术都有自己的优点和不足。
由于研究、开发和生产所需的资本投入较低，以及压力传感器参数的高稳定性等原因，采用陶瓷和厚膜传感器比较合理。
