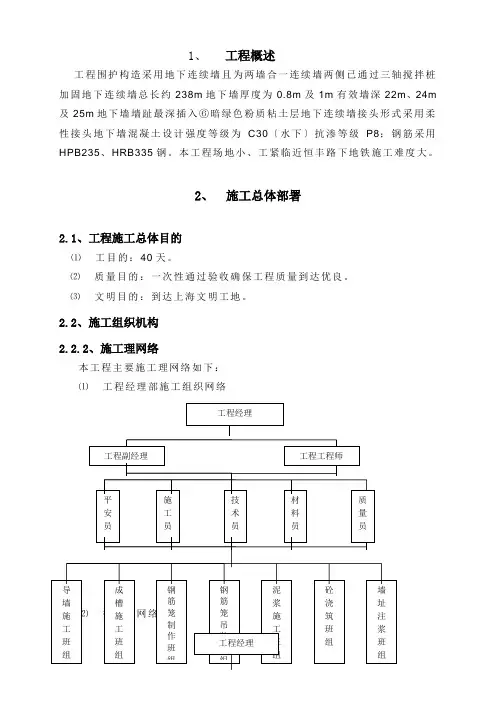

1、工程概述工程围护构造采用地下连续墙且为两墙合一连续墙两侧已通过三轴搅拌桩加固地下连续墙总长约238m地下墙厚度为0.8m及1m有效墙深22m、24m 及25m地下墙墙趾最深插入⑥暗绿色粉质粘土层地下连续墙接头形式采用柔性接头地下墙混凝土设计强度等级为C30〔水下〕抗渗等级P8；钢筋采用HPB235、HRB335钢。
本工程场地小、工紧临近恒丰路下地铁施工难度大。
2、施工总体部署2.1、工程施工总体目的⑴工目的：40天。
⑵质量目的：一次性通过验收确保工程质量到达优良。
⑶文明目的：到达上海文明工地。
2.2、施工组织机构2.2.2、施工理网络本工程主要施工理网络如下：⑴工程经理部施工组织网络⑶质量理网络⑴工程部理人员装备方案2.3、施工进度方案2.3.1、施工组织安排2.3.2、施工进度方案1、本工程地下连续墙共计槽段45幅有效砼深22m、24m及25m。
2、根据现场施工条件及总体施工流程安排本工程地下连续墙分一条线“隔四跳一〞进展施工先施工地铁侧800mm厚地连墙再施工其它地连墙。
3、方案从4月13日开场施工40天加10天进退场总工50天。
3、施工总平面布置3.1、施工平面布置〔见附图〕3.2、施工用水：在施工现场内从甲方提供的用水接口由2寸水分二路接出一路接至泥浆工厂和钢筋加工厂。
一路沿基坑周边在适当位置设置水龙头以保证施工用水。
在施工现场进出大门口两侧各设一个水龙头为施工保洁清扫专用。
3.3、施工用电：由总包提供的变电站分四路接出分别供应泥浆工厂、钢筋成型棚、对焊区及临时施工用电。
为确保消费、生活用电互不影响另分一路作为照明用电考虑。
为满足施工总包需提供400KVA施工用电。
3.4、施工道路：考虑到今后工程施工需要沿地下连续墙外侧铺筑10米宽砼施工道路。
道路构造层为200mm厚C20钢筋砼面层作为地下连续墙成槽施工、钢筋笼吊放、砼浇灌、土方外运等场内通道。
在大门出入口处设置三级沉定池及冲洗平台。
地下连续墙技术交底
工程名称
分部工程
分项工程名称
地下连续墙施工技术交底
交底内容：
一、工程概况

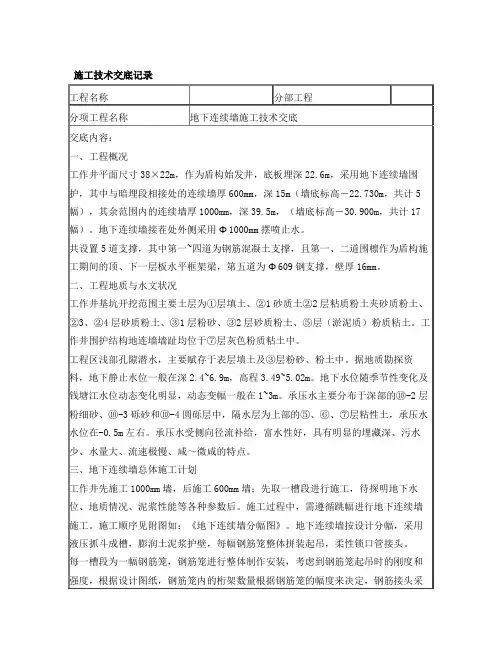

工作井平面尺寸38×22m，作为盾构始发井，底板埋深22.6m，采用地下连续墙围护，其中与暗埋段相接处的连续墙厚600mm，深15m（墙底标高－22.730m，共计5幅），其余范围内的连续墙厚1000mm，深39.5m，（墙底标高－30.900m，共计17幅）。地下连续墙接茬处外侧采用Φ1000mm摆喷止水。
9、起拔锁口管
锁口管起拔采用液压顶拔机，待完成混凝土浇注后（根据混凝土初凝时间确定起拔时间），用起拔千斤顶进行起拔，起拔接头管见图9-1《液压顶拔机作业示意图》，正式顶拔接头管采用吊车配合作业，分段拆卸。其时间以开始浇灌混凝土时制作的混凝土试块达到终凝状态所经历的时间为依据，严禁早拔、多拔。接头管起拔后应及时清洗干净。
（3）用吊车将导管吊入槽段规定位置，导管顶端安上方形漏斗。
（4）在砼浇筑过程中，导管下口插入砼深度应控制在2～6m，不宜过深或过浅；砼要连续浇筑，应控制浇筑速度，在槽内砼面上升速度不应低于2m/h。
图8-1地下连续墙混凝土浇筑示意图
（6）灌注砼置换出的泥浆应及时处理，不得溢出地面；砼灌注宜高出设计高程300～500mm。
检查方法
主筋间距
±10
任一断面，连续量取间距，取平均值作为一点，每片钢筋网上测四点
分布筋间距
±20
钢筋笼厚度（槽宽方向）向）
0，-10
钢尺量，每片钢筋网上检查上、中、下三处
钢筋笼宽度（段长方向）
±20
钢筋笼长度（深度方向）
±50
加强桁架间距
±30
预埋中心位置
±10
抽查
7、钢筋笼吊装

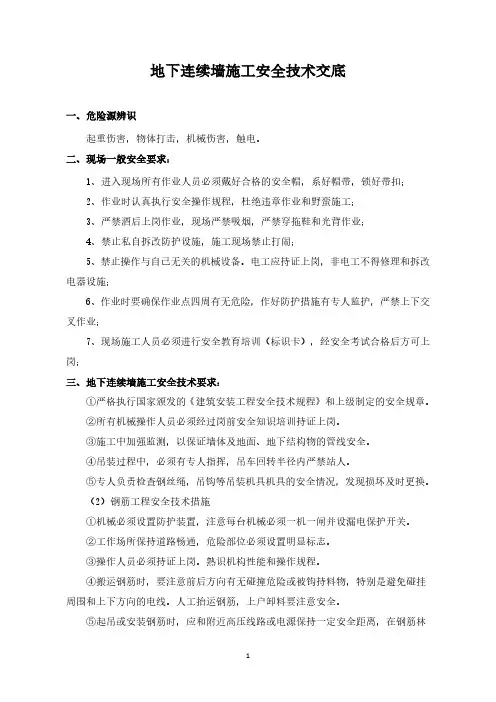

地下连续墙施工安全技术交底
