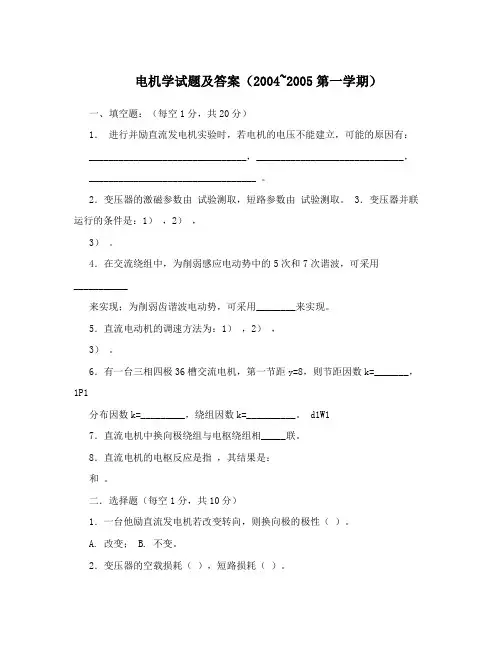

电机学试题及答案(2004~2005第一学期).

一、填空题：（每空1分，共20分）1． 进行并励直流发电机实验时，若电机的电压不能建立，可能的原因有：无剩磁，励磁绕组的极性与电枢绕组的极性相反，励磁绕组的电阻大于临界电阻值。

。

（并励：励磁绕组与电枢并联）2．变压器的激磁参数由 空载 试验测取，短路参数由 短路 试验测取。

3．变压器并联运行的条件是：1） 联结组标号相同 ，2） 额定电压及变比相等 ， 3） 短路阻抗标幺值相等。

4．在交流绕组中，为削弱感应电动势中的5次和7次谐波，可采用短距绕组来实现；为削弱齿谐波电动势，可采用斜槽来实现。

5．直流电动机的调速方法为：1） 调压 ，2） 调磁 ，3） 调电枢回路电阻。

6．有一台三相四极36槽交流电机，第一节距y 1=8，则节距因数k P1=0.985，分布因数k d1=_________，绕组因数k W1=__________。

P1877．直流电机中换向极绕组与电枢绕组相串联。

8．直流电机的电枢反应是指电枢磁场对主极磁场的影响，其结果是：气隙磁场发生畸变 和呈去磁作用。

6、1）)2sin(1πy k p =考试命题、考试成绩分析表电机学试题课程代码：02271一、单项选择题（本大题共18小题，每小题1分，共18分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或均无分。

1．直流并励电动机起动时，励磁回路的调节电阻阻值应置于（）A．任意位置B．中间位置C．零位置D．最大位置2．同步电机中参数dX'表示为（B）A．同步电抗X c B．直轴暂态电抗C．直轴漏抗D．直轴次暂态电抗3．并联于大电网上的同步发电机，当电流落后于电压运行时，若逐渐增大励磁电流，则电枢电流（）A．渐大B．减小C．先增大后减小D．先减小后增大4．如果不计定子电阻效应，同步发电机运行在什么条件下有ψ=ϕ（）A．电阻性负载B．电阻、电感性负载C．纯感性负载D．电阻、电容性负载5．要增加并联在电网上运行的发电机的有功输出，可以（）A．增加励磁电流使E0增加B．增加原动机的动力因素，使功角增加C．减小励磁电流使E0减小D．加快原动机转速使n＞n16．判断一台同步电机运行于发电机状态的依据是（）A．E0＞U B．•E0滞后于•UC．E0＜U D．•E0领先于•U7．三相异步电动机负载增加时，会使（）A．转子转速降低B．转子电流频率降低C．转子电流产生的磁势对转子的转速减小D．转子电流产生的磁势对定子的转速增加8．异步电动机空载电流比同容量变压器大的原因是（）A．异步电动机的损耗大B．异步电动机是旋转的C．异步电动机有气隙D．异步电动机的漏抗大9．三相异步电动机转子转速减小时，转子磁势对空间的转速将（）A．增加B．保持不变C．减小D．为010．三相异步电动机的最大转矩大小（）A．与转子电阻无关B．与电源电压无关C．与电源频率无关D．与极对数无关11．转差率为s的异步电动机，其sP em将等于（）A．定子铜耗B．总机械功率C．机械功率D．转子铜耗12．三相异步电动机定子通入频率为f1的电流，当转子不动时，其转子频率f2为（）第1章电机学基础知识1.1 基本要求1. 了解电机的基本分类。

2. 了解磁场的基本物理量。

3. 掌握磁路的分析方法。

4. 掌握电机学的基本定律：全电流定律、电磁感应定律和电磁力定律。

5. 理解电机的可逆性原理。

6. 了解电机的主要制造材料，掌握铁磁材料的重要特性。

1.2 学习指导1．电机的分类电机是实现能量转换和信号转换的电磁装置，在现代社会中起着重要的作用。

按照电机的结构特点及电源性质不同，电机分类如图1-1所示。

变压器（静止电机）电机直流电机同步电机旋转电机交流电机异步电机图1-1 电机的分类2．电机中的电与磁电机是通过电磁感应原理来实现能量变换的，电和磁是构成电机的两大要素，二者缺一不可。

电在电机中主要是以路的形式出现，即由电机内的绕组构成电机的电路。

磁在电机中是以场的形式存在的。

表征磁场强弱的物理量是磁感应强度B，磁场中各点的磁感应强度可以用磁感线的疏密程度来表示，应注意磁感线是人为地设想出来、画出来的，并非磁场中真的有这种线存在。

穿过某一截面A的磁感应强度B的通量称为磁通量，简称磁通，用Φ表示，定义为⎰=ΦA BdA磁场强度H是进行磁场计算时引进的一个辅助物理量，在各向同性介质中，它与磁感应强度B之间有如下关系：=BμH在工程分析计算中，常将磁场简化为磁路来简化电机的分析与设计。

电路和磁路的类比见表1-1。

表1-1 电路与磁路的类比20 ～20 学年度第 学期《电机学》试卷（A 卷） 评分标准及考核说明适用专业年级： 考试形式：开（）、闭（）卷注：学生在答题前，请将密封线内各项内容准确填写清楚，涂改及模糊不清者、试卷作废。

一．[教师答题时间：6分] 填空题（每空1分，共18分）1. [三基类] 一台三相两极汽轮发电机: Q 1=60,y I =5/6τ, 采用60°相带双层叠绕组，该绕组的每极每相槽数q=10,槽距角α=6电角度，线圈节距Y 1=25槽2. [三基类]一台三相变压器的额定电压U 1N /U 2N =10000/400V,绕组为Y/Δ-11接法，则其变比为 14.43 。

3．[三基类] 交流电机采用分布绕组目的是改善磁动势波形和电动势波形4. [三基类] 变压器负载运行时，若负载增大，其铁损为不变，铜损为增大 。

5．[三基类] 三相异步电动机拖动恒转矩负载从基频向下的变频调速时，为了保持磁通不变，应保持定值 1f U x 的条件。

6. [三基类] 三相异步电动机运行于转差率s=0.02时，电磁功率为10kw ，其转子铜损耗应为0.2 kw ，机械功率应为 9.8 kw 。

7．[三基类] 直流电机电枢绕组元件流过的电流是 交流 电流，流过正负电刷的电流是 直流 电流。

8．[三基类] 频率为50Hz 的二十四极交流电机，其旋转磁势的同步转速为 250 r/min ，如果频率降为40Hz ，同步转速为 200 r/min 。

一、填空题：（每空1分，共20分）1． 进行并励直流发电机实验时，若电机的电压不能建立，可能的原因有：无剩磁，励磁绕组的极性与电枢绕组的极性相反，励磁绕组的电阻大于临界电阻值。

。

（并励：励磁绕组与电枢并联）2．变压器的激磁参数由 空载 试验测取，短路参数由 短路 试验测取。

3．变压器并联运行的条件是：1） 联结组标号相同 ，2） 额定电压及变比相等 ， 3） 短路阻抗标幺值相等。

4．在交流绕组中，为削弱感应电动势中的5次和7次谐波，可采用短距绕组来实现；为削弱齿谐波电动势，可采用斜槽来实现。

5．直流电动机的调速方法为：1） 调压 ，2） 调磁 ，3） 调电枢回路电阻。

6．有一台三相四极36槽交流电机，第一节距y 1=8，则节距因数k P1=0.985，分布因数k d1=_________，绕组因数k W1=__________。

P1877．直流电机中换向极绕组与电枢绕组相串联。

8．直流电机的电枢反应是指电枢磁场对主极磁场的影响，其结果是：气隙磁场发生畸变 和呈去磁作用。

6、1）0.985；2）0.96；3）0.946。

7、串。

二．选择题（每空1分，共10分）1．一台他励直流发电机若改变转向，则换向极的极性（ A ）。

A. 改变；B. 不变。

2．变压器的空载损耗（ D ），短路损耗（ C ）。

A 、全部为铜耗B 、全部为铁耗C 、主要为铜耗(可变)D 、主要为铁耗（不变损耗）3．一台并励直流发电机，空载运行于某一电压下，如将其转速升高10% 则发电机的端电压将（ ）。

A 、升高10%，B 、不变，C 、升高>10%，D 、升高<10%4．一台变压器若将其原边外加电压U 1和频率f 1同时提高10%，其铁心损耗（A ），激磁电流（ C ），激磁电抗（ A ）。

)2sin(1πy k p =《电机学（1）》模拟试题一：填空题（每空3分，共45分）1．一台变压器加额定电压时，主磁通为φ，空载电流为I0，励磁阻抗为Z m，现将电源的频率从50Hz改变为60Hz，其它情况不变，并假定磁路线性，则现在的磁通φ‘= φ，空载电流I’0= I，励磁阻抗Z’m= Zm。

2．某变压器带感性负载运行时，若负载电流相同，则cosφ2越小，副边电压变化率越，效率越。

3．一台单相变压器，铁芯柱上有三个绕组，已知U1=330V，W1=700匝，为获得U2=220V，U3=11V，应使W2= 匝，W3= 匝。

若已知绕组W1开路，Ì3=10∠100A，忽略励磁电流，则Ì2= A。

4．拖动恒转矩负载运行的并励直流电动机，若减弱磁通，电枢电流将。

5．交流电机绕阻高次谐波电势，如5次和7次谐波，可以通过采用分布和短距绕阻的方法大大削弱。

6．三相同步电机，定子上A、B两导体空间相隔200机械角度，该电机接于50Hz三相交流电源，同步转速为750r/min，则A、B两导体的空间电角度为。

7．两台额定值相同的变压器，仅短路阻抗标幺值Zk 不同，则Zk越小，Ik。

8．为改变他励直流电动机的转向，可以改变电枢绕阻两端的极性。

9．交流电机p=12，在一相绕组中通入正弦交流电流，产生基波和三次谐波磁动势，则三次谐波电动势与基波电动势之比为，基波磁动势幅值和三次谐波磁动势幅值之比为。

电机学试题之简答题及计算题悬赏分：100 |解决时间：2008-12-12 17:37 |提问者：匿名1,为什么鼠笼式异步电动机直接起动电流大,而起动转矩却不大?在感应电动机起动的瞬间，转子处于静止状态，与变压器二次侧短路的情况相似，定子与转子之间无电的联系，只有磁的联系。

在电动机接通的一瞬间，转子因惯性还未转起来，而旋转磁场则以最大的切割速度切割转子绕组，使转子绕组感应出很高的电势，因而在转子导体中流过很大的电流。

这一电流产生抵消定子磁场的磁通，就像变压器二次磁通要抵消一次磁通的作用一样。

而定子为了维持与当时电源电压相适应的原有磁通，就自动增加电流，因此转子与定子的电流都大大增加，甚至高达额定电流的7倍，这就是感应电动机起动电流大的原因。

起动后，随着电动机转速的增大，定子磁场切割转子导体的速度减小，因此转子导体中的感应电热和电流都减小，同时定子电流中用来抵消转子电流所产生的磁通影响的那一部分电流也相应减小。

所以，随着电动机转速的增大，定子中的电流就从起动电流逐步恢复到正常负荷电流。

2,变压器并联运行的理想条件是什么?哪一条必须严格满足?并列运行条件：1、变比相同；2、接线组别相同；3、短路电压相同当变比不相同而并列运行时，将会产生环流，影响变压器的输出功率。

如果是百分阻抗不相等而并列运行，就不能按变压器的容量比例分配负荷，也会影响变压器的输出功率。
