局部通风机选型及应用
矿井局部通风机选型计算参考(详细)
矿井局部通风机选型计算（详细计算方法介绍）仅供从事煤矿行业技术人员参考使用，并结合各自矿井相关参数，进行计算。
局部通风机选型一、风量计算1.按瓦斯涌出量计算：根据进风立井揭4#煤实测瓦斯涌出量为0.4 m3/min 进行计算，其公式如下：Q 掘=100×QCH4×K=100×0.4×2= 80m3/min其中：Q-掘进工作面需风量，k-掘进工作面的通风系数，取2，QCH4-掘进工作面的瓦斯绝对涌出量，m3/min 。
2． 按炸药量计算需风量：min /2661.14104847.266.030/8.7t 8.733223222m P L KAS Q =⨯⨯⨯=•=炸式中 Q 炸 ——按爆破炸药量计算的工作需风量，m3/min;t ——通风时间，取t=30min ;A —— 一次爆破最大炸药量，kg;S ——巷道断面，m 2;L---掘进巷道通风长度；P ——局部通风机吸入风量和掘进工作面风筒出口风量比，取P=1.1；k---井筒淋水修正系数,取0.6；3． 按最多工作人数计算Q 掘=4×N=4×50=200m 3/min式中 Q 掘—掘进工作面实际需要的风量，m 3/min ；N —掘进工作面同时工作的最多人数，取交接班时50人；4—每人供给的最小风量，m 3/min 。
4． 按最低风速进行计算：Q 掘=60VminSmax=60×0.3×33=594m3/min式中 Q 掘—掘进工作面实际需要的风量，m3/min ；Vmin —最低风速，按煤巷掘进工作面进行计算取0.25m/s ；Smax —巷道最大断面，考虑到进风大巷联络巷配风量，断面计算取22+（22/2）=33m 2。
根据计算取以上1、2、3、4式中最大值进行计算，即：594m 3/min 。
二、 局扇选型计算1.通风阻力计算：由于该通风系统为非负压通风，通风阻力为巷道通风阻力与风筒通风阻力之和。
局部通风设计
局部通风设计第一节通风一、通风方式及风机安设位置采用压入式通风，局部通风机安设在302采区运输巷距302 采区轨道运输巷和302采区回风巷的联络巷口15米处。
二、通风系统新风：地面→副立井→轨道大巷→302联络斜巷→302运输巷（主斜井→轨道大巷→302运输巷）→302采区运输与302回风联络巷及局部通风机→工作面。
污风：工作面→联络巷→302采区回风巷→南翼回风巷→回风立井→地面。
三、局部通风机选型：（1）根据掘进工作面实际需风量，按照风筒百米漏风率实测值计算局部通风机实际吸风量。
Q 扇=Q掘/（1-L 掘/100×η）=150/（1-720/100×2.5%）=188m3/min式中：Q 扇——局部通风机实际吸风量，m 3/min；Q 掘——掘进工作面实际需要风量，m 3/min；η——风筒百米漏风率%,取2.5%；L 掘——掘进工作面长度,m, 取720米；根据上述计算选择FBD5.6/2×15KW 局扇，实际吸风量可达415m 3/min，可满足188m 3/min吸风量。
（2）按照局部通风机最大额定吸风量计算：Q 掘=Q扇×Ⅰ+60×0.25S 最大=415×1+60×0.25×9.1=552m3/min式中：Q 扇——局部通风机最大额定吸风量，m 3/min，取415m3/min；I ——工作面同时通风的局部通风机台数。
；0.25——岩巷，半煤岩巷和煤巷允许的最低风速；S ——局部通风机安装地点到回风口之间的巷道断面积，m 2；取9.1局扇安装处巷道全风压风量为552 m 3/min，大于计算风量，符合规定。
（3) 最大风速验算Q煤≤240 S掘m 3/min≤240×9.1≤2184m 3/min根据风速验算，选取FBD5.6/2×15型号局扇风机可满足实际需求。
四、掘进工作面风筒直径选用标准表2 掘进工作面风筒直径选用标准表五、风量计算掘进工作面实际需要风量，应按瓦斯涌出量、二氧化碳涌出量、爆破后的有害气体产生量以及局部通风机吸风量等规定分别进行计算，然后取其中最大值。
各种局部通风机选型计算 (一)
各种局部通风机选型计算 (一)各种局部通风机选型计算局部通风机是用于针对特定区域的局部空气流动而开发的风机。
它们在工业和商业应用中起着至关重要的作用，可以有效控制空气质量并提高生产效率。
在设计局部通风系统时，正确地选型通风机至关重要。
下面将介绍几种常见的局部通风机及其选型计算方法。
1. 轴流通风机轴流通风机又称为局部排风机，是一种高效能、低噪声、经济实用的通风设备。
通常用于排除空气中的污染物，并提供必要的空气流动。
选型时需要考虑空气体积流量、压力、噪声、电动机功率等因素。
一般的计算公式为：Q = πr2V （空气体积流量）P = ρQH （压力）N = P/Q （效率）其中，Q为空气体积流量，r为风机的半径，V为空气速度，P为压力，ρ为空气密度，H为单位长度的风机静压，N为效率。
2. 离心通风机离心通风机由离心式叶轮、电动机和外壳组成。
它的流量、扬程和压力都相对较高，可适用于各种不同的应用场合。
选型时需考虑压力、噪声、电动机功率等因素，计算公式如下：Q = πr2V/1000 （空气体积流量）H = V22g （扬程）P = ρQH （压力）其中r为内径，V为速度，g为重力加速度，P为压力，ρ为空气密度。
3. 水力脱臭器水力脱臭器通过水的冲击和气体的扩散来达到脱臭的效果。
它需选用具有较高的气液比、动量守恒、良好的细微液滴分布等特点的大小气泡。
由于水力脱臭器具有较强的动力和控制稳定性，因此在脱臭方面非常有效。
选型时需要考虑流体力学、质量、液体物理学、化学等知识。
常用的计算公式为：V/Q = C （气液比）G = QρA （质量流量）其中，V为气体的体积，Q为液体的体积流量，C为气液比，ρ为水的密度，A为横截面积，G为质量流量。
总之，设计局部通风系统时需仔细选择通风设备，并正确进行选型计算，以确保系统安全、高效地运行。

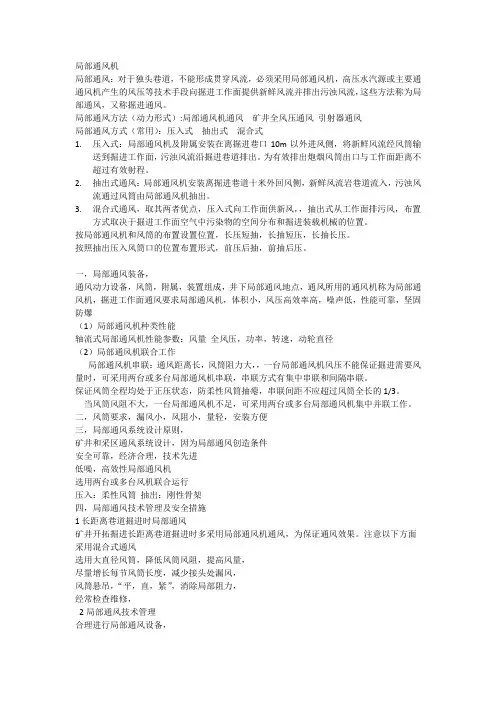

局部通风机
局部通风机局部通风：对于独头巷道，不能形成贯穿风流，必须采用局部通风机，高压水汽源或主要通通风机产生的风压等技术手段向掘进工作面提供新鲜风流并排出污浊风流，这些方法称为局部通风，又称掘进通风。
局部通风方法（动力形式）:局部通风机通风矿井全风压通风引射器通风局部通风方式（常用）：压入式抽出式混合式1.压入式：局部通风机及附属安装在离掘进巷口10m以外进风侧，将新鲜风流经风筒输送到掘进工作面，污浊风流沿掘进巷道排出。
为有效排出炮烟风筒出口与工作面距离不超过有效射程。
2.抽出式通风：局部通风机安装离掘进巷道十米外回风侧，新鲜风流岩巷道流入，污浊风流通过风筒由局部通风机抽出。
3.混合式通风，取其两者优点，压入式向工作面供新风，，抽出式从工作面排污风，布置方式取决于掘进工作面空气中污染物的空间分布和掘进装载机械的位置。
按局部通风机和风筒的布置设置位置，长压短抽，长抽短压，长抽长压。
按照抽出压入风筒口的位置布置形式，前压后抽，前抽后压。
一，局部通风装备，通风动力设备，风筒，附属，装置组成，井下局部通风地点，通风所用的通风机称为局部通风机，掘进工作面通风要求局部通风机，体积小，风压高效率高，噪声低，性能可靠，坚固防爆（1）局部通风机种类性能轴流式局部通风机性能参数：风量全风压，功率，转速，动轮直径（2）局部通风机联合工作局部通风机串联：通风距离长，风筒阻力大，，一台局部通风机风压不能保证掘进需要风量时，可采用两台或多台局部通风机串联，串联方式有集中串联和间隔串联。
保证风筒全程均处于正压状态，防柔性风筒抽瘪，串联间距不应超过风筒全长的1/3。
当风筒风阻不大，一台局部通风机不足，可采用两台或多台局部通风机集中并联工作。
二，风筒要求，漏风小，风阻小，量轻，安装方便三，局部通风系统设计原则，矿井和采区通风系统设计，因为局部通风创造条件安全可靠，经济合理，技术先进低噪，高效性局部通风机选用两台或多台风机联合运行压入：柔性风筒抽出：刚性骨架四，局部通风技术管理及安全措施1长距离巷道掘进时局部通风矿井开拓掘进长距离巷道掘进时多采用局部通风机通风，为保证通风效果。

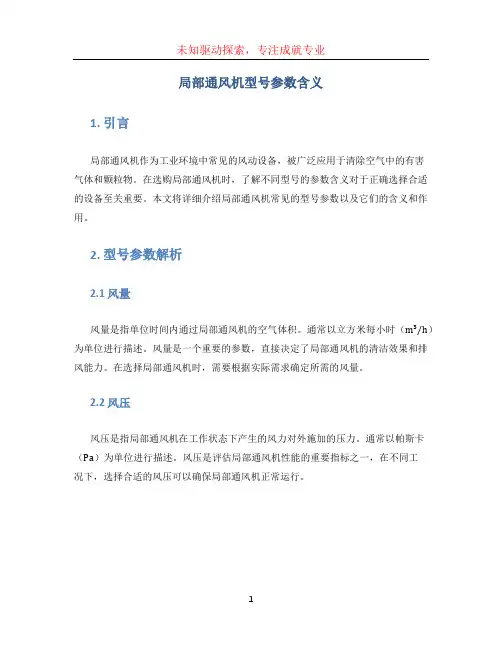

局部通风机型号参数含义
局部通风机型号参数含义1. 引言局部通风机作为工业环境中常见的风动设备，被广泛应用于清除空气中的有害气体和颗粒物。
在选购局部通风机时，了解不同型号的参数含义对于正确选择合适的设备至关重要。
本文将详细介绍局部通风机常见的型号参数以及它们的含义和作用。
2. 型号参数解析2.1 风量风量是指单位时间内通过局部通风机的空气体积。
通常以立方米每小时（m³/h）为单位进行描述。
风量是一个重要的参数，直接决定了局部通风机的清洁效果和排风能力。
在选择局部通风机时，需要根据实际需求确定所需的风量。
2.2 风压风压是指局部通风机在工作状态下产生的风力对外施加的压力。
通常以帕斯卡（Pa）为单位进行描述。
风压是评估局部通风机性能的重要指标之一，在不同工况下，选择合适的风压可以确保局部通风机正常运行。
2.3 功率功率是指局部通风机在运行过程中所需的电能。
通常以瓦特（W）为单位进行描述。
功率大小直接关系到局部通风机的能耗情况，因此，在选择局部通风机时需要根据实际需求和经济考虑来确定所需的功率。
2.4 尺寸尺寸是指局部通风机设备的外观尺寸。
通常以毫米（mm）为单位进行描述。
在安装局部通风机时，需要根据实际场地条件和设备安装位置来选择合适的尺寸，确保设备能够有效地工作并方便维护。
2.5 噪音噪音是指局部通风机在运行过程中产生的声音。
通常以分贝（dB）为单位进行描述。
噪音是衡量局部通风机运行时是否会对工作人员和周围环境带来影响的重要指标。
在选择局部通风机时，需要考虑噪音水平，以防止噪音对工作环境造成不良影响。
2.6 材质材质是指局部通风机的构造材料。
常见的材质有不锈钢、铝合金和镀锌钢板等。
材质的选择不仅需要考虑局部通风机的使用环境和工作介质的特性，还需要考虑设备的持久性和耐腐蚀性等因素。
2.7 驱动方式驱动方式是指局部通风机的工作原理和驱动装置。
常见的驱动方式有电动驱动、气动驱动和液压驱动等。
驱动方式的选择需要根据实际使用情况和环境要求来确定，以确保设备能够稳定可靠地工作。
局部通风机选型
局部通风机选型①局部通风机工作风量计算Q扇=Q掘×P，m3/min=500 m3/min式中：Q掘—局部通风机工作风量，m3/min；P—局部通风机供风巷道风筒漏风系数。
如有实测百米漏风率P100，按计算P=1/（1-nL接）=1.39n—风筒接头数；L接—一个接头漏风率，插接时Li=0.01～0.02；罗圈反压边连接时，Li=0.002。
②局部通风机工作风压计算根据掘进工作面设计长度、局部通风机需要工作风量、掘进工作面需要风量、风筒风阻，计算掘进工作面局部通风机工作风压值：h ft =R p Q扇Q掘，Pa (29)式中：R p—压入式风筒的总风阻，N.S2/m8；风筒风阻是由摩擦风阻、局部风阻组成，其大小取决于风筒的直径、接头方式、风筒总长度、风压、单节风筒长度、风筒的材质等，如有实测百米风阻值R100，可按公式（30）计算，当无实测资料时，应按公式（31）计算或参考表7中的百米风阻值按公式（30）计算。
h ft—压入式局部通风机全风压，Pa；R p＝R100×（L/100）， (30)R p＝6.5α×L/（d5）+（n×ζj0+∑ζbei＋ζin）×［ρ/（2s2）］ (31)α—风筒摩擦阻力系数（无实测资料时可参用表7），N.S2/m4；L—风筒长度，m；d—风筒直径，m；ρ—空气密度，kg/m3；s—风筒断面积，m2；n—风筒接头个数；ζj0—风筒接头局部阻力系数（无实测资料时可参用表7）；ζbei—风筒拐弯局部阻力系数（无实测资料时可参用表8）；ζin—风筒入口局部阻力系数，当入口处完全修圆时，取ζin＝0.1；不加修圆的直角入口时，取ζin＝0.5～0.6。
表7 胶质风筒α、ζj0选用范围参考表表8 胶质风筒拐弯局部阻力系数参考表③选择合适局部通风机根据工作风压、风量和局部通风机的性能曲线，选择合适的局部通风机。
④根据所选用局部通风机型号，确定局部通风机的工作风量。
局部通风机选型及应用
局部通风机选型及应用【摘要】针对传统JBT系列轴流式局部通风机风压效率低、风量低、风压低和噪声大等缺点，采用理论计算方法，对鸡西杏花矿三采区1122掘进工作面局部通风机进行重新选型，确定为FBDNO6.0/2×18.5高效对旋轴流式局部通风机，实践证明：该风机选型合理，风机运行稳定，效率高，通风费用低，满足实际通风要求，应用效果较好；该研究结果为掘进工作面风机选型提供了理论依据，对类似条件掘进工作面风机选型具有重要借鉴意义。
【关键词】局部通风机；选型；高效；对旋目前我省龙煤集团控股公司所属煤矿掘进工作面使用的局部通风主要还是20世纪60年代研制的JBT系列轴流式局部通风机，该系列局部通风机全风压只有60%～70%，风量、风压偏低，尤其是噪声高达103～118dB（A），已经属于淘汰产品，为满足掘进工作面通风要求，保证煤矿安全生产，必须选用高效的局部通风机，以往局部通风机选用主要根据经验，并没用科学的理论依据，由于风机选型不合理而造成较大的经济浪费，因此，为了能够科学有效地进行局部通风机选型，本文采用理论计算方法[1-4]。
１．掘进工作面概况2.局部通风机选型2.1局部通风机选型原则（１）局部通风方法要安全可靠、经济合理和技术先进抗灾能力强。
（２）压入式通风宜用柔性风筒，抽出式通风宜用带刚性骨架的可伸缩风筒或完全刚性的风筒。
风筒材质应选择阻燃、抗静电型。
（３）尽量采用技术先进的低噪、高效型局部通风机。
（４）当一台风机不能满足通风要求时可考虑选用两台或多台风机联合运行。
2.2局部通风方法和风筒的确定2.2.1局部通风方法的确定由于本巷道为半煤岩巷道，平均瓦斯绝对涌出量较大，考虑到压入式通风安全性好、风筒出口风速和有效射程均较大，可防止瓦斯层状积聚，散热效果好等优点，本掘进工作面采用压入式通风方法。
2.2.2风筒的确定2.3.3选择局部通风机根据计算的Qa和Ht值在各类局部通风机特性曲线上，确定局部通风机的合理工作范围，选择长期运行效率较高的局部通风机。
通风机的选型与应用
（） 照 加压 的 形 式也 可 以分 ：单 级 、双 级 或 ６按
者多 级 加压 风 机 。如 ４ ７ 是 单 级加 压 ，罗 茨 风机 —２
则是 多级加 压风机 。
车 辆 、船 舶 和 建筑 物 的通 风 、排 尘 和 冷却 ；锅 炉 和 工业 炉 窑 的通 风 和 引 风 ；空 气 调 节设 备 和 家 用 电器 设 备 中的冷 却 和 通 风 ；谷 物 的烘 干 和 选 送 ；
（） 气体 流动 的方 向可 分为 ：离 心 式 、轴流 ３按 式 、斜流式 （ 式） 混流 和横 流式等 类型 。
（） ４按气流进入 叶轮后的流动方 向可分为 ：轴
流式 风机 、离心式 风机和斜 流（ 混流 ） 风机 。 式 （） ５按用 途 可分 为 ：压人 式局部 风 机和 隔爆 电
第１ 卷第４ ３ 期
２ １ 年４ ００ 月
鼋 渌彳 ｉ 石阂
ＰＯ Ｗ ＥＲ Ｕ ＰＰＬＹ Ｓ ＴＥＣＨ Ｎ Ｏ Ｌ Ｇ Ｉ Ｏ ＥＳ ＡＮ Ｄ ＰＰＬＩ Ａ ＣＡ ＴＩ Ｎ Ｓ Ｏ
Ｖｏ ． ３ ＮＯ ４ Ｉ１ ． Ａｐ ０１ ｒ２ ０
通风机 的选型与应用
宁波 九龙 电讯 电机 有 限 公 司 供 稿
由 一 改 编
风 机是 依 流道 外 或 在 流 道 内 ，隔爆 电动机 置 于 防
爆密 封腔 的抽 出式局 部风 机 。
排 送气 体的机械 ，它是 一种 从动 的流体机 械 。
风机 广 泛用 于 工 厂 、矿 井 、 隧道 、冷 却 塔 、
机之 间 。
力 常见 的单 位 是 帕（ａ 、毫 米水 柱 （ Ｐ） ｍｍＨ２ 、英 Ｏ） 寸 水柱 （ Ｈ 等 ，其 中ｌ ｉ ｎ ２ Ｏ） ｍｍＨ２ ０＝９ ８ ａ，ｌｎ ．Ｐ ｉ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
局部通风机选型及应用
【摘要】针对传统jbt系列轴流式局部通风机风压效率低、风量低、风压低和噪声大等缺点，采用理论计算方法，对鸡西杏花矿三采区1122掘进工作面局部通风机进行重新选型，确定为
fbdno6.0/2×18.5高效对旋轴流式局部通风机，实践证明：该风机选型合理，风机运行稳定，效率高，通风费用低，满足实际通风要求，应用效果较好；该研究结果为掘进工作面风机选型提供了理论依据，对类似条件掘进工作面风机选型具有重要借鉴意义。
【关键词】局部通风机；选型；高效；对旋
目前我省龙煤集团控股公司所属煤矿掘进工作面使用的局部通风主要还是20世纪60年代研制的jbt系列轴流式局部通风机，该系列局部通风机全风压只有60%～70%，风量、风压偏低，尤其是噪声高达103～118db（a），已经属于淘汰产品，为满足掘进工作面通风要求，保证煤矿安全生产，必须选用高效的局部通风机，以往局部通风机选用主要根据经验，并没用科学的理论依据，由于风机选型不合理而造成较大的经济浪费，因此，为了能够科学有效地进行局部通风机选型，本文采用理论计算方法[1-4]。
１．掘进工作面概况
2.局部通风机选型
2.1局部通风机选型原则
（１）局部通风方法要安全可靠、经济合理和技术先进抗灾能力强。
（２）压入式通风宜用柔性风筒，抽出式通风宜用带刚性骨架的可伸缩风筒或完全刚性的风筒。
风筒材质应选择阻燃、抗静电型。
（３）尽量采用技术先进的低噪、高效型局部通风机。
（４）当一台风机不能满足通风要求时可考虑选用两台或多台风机联合运行。
2.2局部通风方法和风筒的确定
2.2.1局部通风方法的确定
由于本巷道为半煤岩巷道，平均瓦斯绝对涌出量较大，考虑到压入式通风安全性好、风筒出口风速和有效射程均较大，可防止瓦斯层状积聚，散热效果好等优点，本掘进工作面采用压入式通风方法。
2.2.2风筒的确定
2.3.3 选择局部通风机
根据计算的qa和ht值在各类局部通风机特性曲线上，确定局部通风机的合理工作范围，选择长期运行效率较高的局部通风机。
fbd系列隔爆对旋轴流式局部通风机是一种用途广泛的新型局
部通风机，该机具有结构紧凑、噪声低、风压高、效率高、反风性能好、在小流量区域运行稳定、高效应用范围宽等特点。
因此，本掘进工作面采用fbd系列风机，根据风机工作风量和风压，在说明书中风机特性曲线上进行筛选，经比较确定为fbdno6.0/2×18.5局部通风机。
3.结论
（1）通过理论计算，对1122掘进工作面进行了风机选型，确定为fbdno6.0/2×18.5局部通风机。
（2）实践证明，该风机选型合理，满足实际通风要求，风机安全可靠、效率高，与同条件下所选jbt系列风机相比，具有明显的优越性。
（3）该研究结果为掘进工作面风机选型提供了理论依据，对类似条件下掘进工作面风机选型具有重要借鉴意义。
