GB50061-97 66KV及以下架空电力线路设计规范
kv线路典型设计(架空线部分)说明
百度文库- 让每个人平等地提升自我设计说明1.设计依据本设计主要依据的规程、规范有：1.1《66kV及以下架空电力线路设计规范》GB50061-971.2《架空配电线路设计技术规程》SDJ-206-871.3《架空送电线路杆塔结构设计技术规定》DL/T5154-20021.4《环型混凝土电杆》GB396-19941.5《架空送电线路钢管杆设计技术规定》DL/T5130-20011.6《电力设备过电压保护设计技术规程》SDJ7-791.7《送电线路基础设计技术规定》SDGJ62-841.8《农村低压电力技术规程》DL/T499-20011.9《广东省广电集团公司城市中低压配电网建设改造技术导则》2.图集内容2.1杆塔图2.2机电图2.3部件图2.4铁塔基础图2.5铁塔加工图3.气象条件3.1广东省珠江三角洲及沿海地区气象条件3.1.1广东省珠江三角洲及沿海地区气象条件见表一：珠江三角洲及沿海地区气象条件组合表(表一)地区类别珠江三角洲地区沿海地区工况名称气温°C 风速m/s 冰厚mm 气温°C 风速m/s 冰厚mm 最高气温40 0 0 40 0 0最低气温0 0 0 0 0 0最大风速20 30 0 20 35 0 大气过电压（有风）15 15 0 15 15 0大气过电压（无风）15 0 0 15 0 0 内部过电压15 18 0 15 18 0安装情况 5 10 0 5 10 0年平均气温20 0 0 20 0 0事故情况 5 0 0 5 0 0 雷电日（日/年）50～100 50～1003.1.2珠江三角洲及沿海地区气象条件的确定应注意以下情况：如果沿海及跨海峡地区风速超过35m/s，使用时要根据实际情况进行验算。
3.2广东省山区气象条件3.2.1广东省山区分为Ⅰ、Ⅱ类气象区，气象条件见表二：山区气象条件组合表(表二)地区类别第Ⅰ气象区第Ⅱ气象区工况名称气温°风速m/s C冰厚mm 气温°C 风速m/s 冰厚mm最高气温40 0 0 40 0 0最低气温-10 0 0 -10 0 0最大风速-5 25 0 -5 25 0覆冰-5 5 5 -5 10 10 外部过电压15 10 0 15 10 0内部过电压15 15 0 15 15 0安装情况-5 10 0 -5 10 0年平均气温20 0 0 20 0 0事故情况 5 0 0 5 0 0 雷电日（日/年）50～100 50～1003.2.2山区气象条件的确定还应注意以下情况：山区覆冰超过10mm、风速超过25m/s的特殊情况，使用时要根据实际情况进行验算。

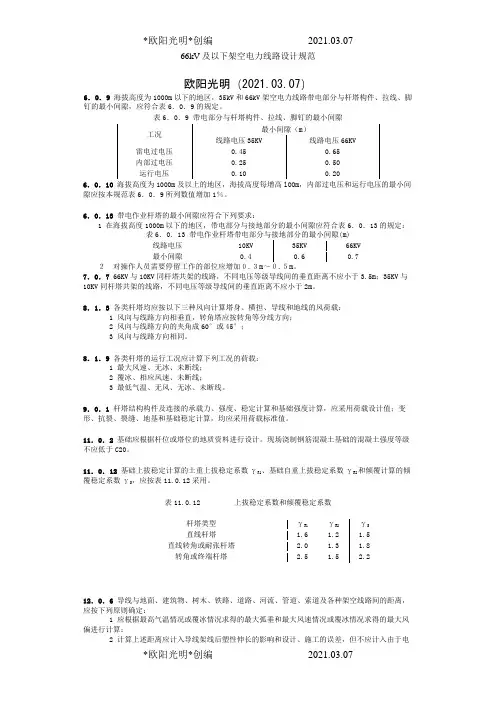

2021年66kV及以下架空电力线路设计规范
66kV及以下架空电力线路设计规范欧阳光明（2021.03.07）6．0．9海拔高度为1000m以下的地区，35kV和66kV架空电力线路带电部分与杆塔构件、拉线、脚钉的最小间隙，应符合表6．0．9的规定。
表6．0．9 带电部分与杆塔构件、拉线、脚钉的最小间隙6．0．10隙应按本规范表6．0．9所列数值增加1％。
6．0．13带电作业杆塔的最小间隙应符合下列要求：1 在海拔高度1000m以下的地区，带电部分与接地部分的最小间隙应符合表6．0．13的规定：２7．0．7 66KV与10KV同杆塔共架的线路，不同电压等级导线间的垂直距离不应小于3.5m；35KV与10KV同杆塔共架的线路，不同电压等级导线间的垂直距离不应小于2m。
8．1．3各类杆塔均应按以下三种风向计算塔身、横担、导线和地线的风荷载：1 风向与线路方向相垂直，转角塔应按转角等分线方向；2 风向与线路方向的夹角成60°或45°；3 风向与线路方向相同。
8．1．9各类杆塔的运行工况应计算下列工况的荷载：1 最大风速、无冰、未断线；2 覆冰、相应风速、未断线；3 最低气温、无风、无冰、未断线。
9．0．1杆塔结构构件及连接的承载力、强度、稳定计算和基础强度计算，应采用荷载设计值；变形、抗裂、裂缝、地基和基础稳定计算，均应采用荷载标准值。
11．0．2基础应根据杆位或塔位的地质资料进行设计。
现场浇制钢筋混凝土基础的混凝土强度等级不应低于C20。
11．0．12基础上拔稳定计算的土重上拔稳定系数γR1、基础自重上拔稳定系数γR2和倾覆计算的倾覆稳定系数γS，应按表11.0.12采用。
表11.0.12 上拔稳定系数和倾覆稳定系数12．0．6导线与地面、建筑物、树木、铁路、道路、河流、管道、索道及各种架空线路间的距离，应按下列原则确定：1 应根据最高气温情况或覆冰情况求得的最大弧垂和最大风速情况或覆冰情况求得的最大风偏进行计算；2 计算上述距离应计入导线架线后塑性伸长的影响和设计、施工的误差，但不应计入由于电流、太阳辐射、覆冰不均匀等引起的弧垂增大；3 当架空电力线路与标准轨距铁路、高速公路和一级公路交叉，且架空电力线路的档距超过200m时，最大弧垂应按导线温度为+70℃计算。

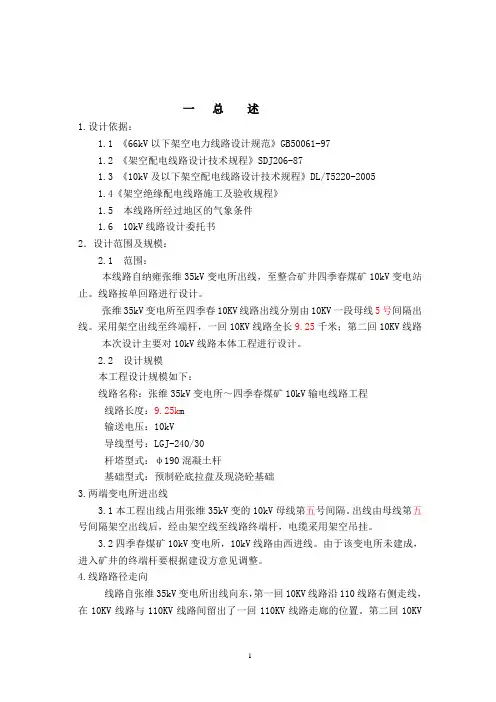

10KV线路施工设计说明书)
一总述1.设计依据：1.1 《66kV以下架空电力线路设计规范》GB50061-971.2 《架空配电线路设计技术规程》SDJ206-871.3 《10kV及以下架空配电线路设计技术规程》DL/T5220-20051.4《架空绝缘配电线路施工及验收规程》1.5 本线路所经过地区的气象条件1.6 10kV线路设计委托书2．设计范围及规模：2.1 范围：本线路自纳雍张维35kV变电所出线，至整合矿井四季春煤矿10kV变电站止。
线路按单回路进行设计。
张维35kV变电所至四季春10KV线路出线分别由10KV一段母线5号间隔出线。
采用架空出线至终端杆，一回10KV线路全长9.25千米；第二回10KV线路本次设计主要对10kV线路本体工程进行设计。
2.2 设计规模本工程设计规模如下：线路名称：张维35kV变电所～四季春煤矿10kV输电线路工程线路长度：9.25k m输送电压：10kV导线型号：LGJ-240/30杆塔型式：φ190混凝土杆基础型式：预制砼底拉盘及现浇砼基础3.两端变电所进出线3.1本工程出线占用张维35kV变的10kV母线第五号间隔。
出线由母线第五号间隔架空出线后，经由架空线至线路终端杆，电缆采用架空吊挂。
3.2四季春煤矿10kV变电所，10kV线路由西进线。
由于该变电所未建成，进入矿井的终端杆要根据建设方意见调整。
4.线路路径走向线路自张维35kV变电所出线向东，第一回10KV线路沿110线路右侧走线，在10KV线路与110KV线路间留出了一回110KV线路走廊的位置。
第二回10KV线路在110KV变电所附近穿越两回110KV线路后沿110KV线路的左侧走线。
第1回10KV线路在14#-15#，第2回10KV线路在2#-3#，10#-11#穿110KV线路。
线路在家克处跨越水盘公路后沿玉舍后山水沟梁子至下寨，然后沿平川走线。
至支都煤矿10KV线路分别在一回路的45#杆、二回路的41#杆分歧引出。

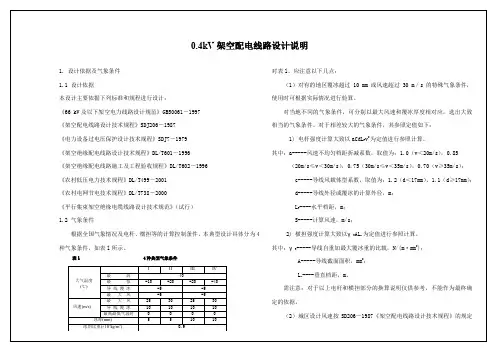

架空配电线路设计说明
6m
2.5
6.0
(7)接户线、进户线有关装设要求：
1)沿墙敷设的接户线以及进户线两支持点间的距离，不应大于6m。
2)接户线和室外进户线最小线间距离一般不小于下列数值：自电杆引下时
为150mm；沿墙敷设时为100m。
3)按户线两端均应绑扎在绝缘子上，绝缘子和接户线支架按下列规定
选用：
a)电线截面在16 mm2及以下时，可采用针式绝缘子，支架宜采用不小于
1.设计依据及气象条件
1.1设计依据
本设计主要依据下列标准和规程进行设计：
《66 kV及以下架空电力线路设计规范》GB50061－1997
《架空配电线路设计技术规程》SDJ206－1987
《电力设备过电压保护设计技术规程》SDJ7－1979
《架空绝缘配电线路设计技术规程》DL/T601－1996
《架空绝缘配电线路施工及工程验收规程》DL/T602－பைடு நூலகம்996
2)用户计量装置在室内时，从低压电力线路到用户室外第一支持物的一段线路为接户线；从用户室外第一支持物至用户室内计量装置的一段线路为进户线。
3)用户计量装置在室外时，从低压电力线路到用户室外计量装置的一段线路为接户线；从用户室外计量箱出线端至用户室内第一支持物或配电装置的一段线路为进户进。
(2)低压电力用户计量装置应符合GB/T16934《电能计量柜》的规定。
在狭窄地段，为减小占地，可以采用绝缘导线的钢管塔，本设计只提供设计条件表格，见本篇8．7，具体组装图及质最大小等可由设计选定。
2.5拉线及基础
(1)拉线。拉线采用镀锌钢绞线，强度安全系数不小于2.0，最小截面为25 mm2，拉线棒直径不小于16 mm，拉线棒除采用热镀锌外，在地表层lm深度内的拉线棒应按三油（沥青）二麻（麻袋）的要求进行防腐处理。低压线路拉线均应装设拉线绝缘子。
工程建设国家标准电气装置安装工程66kv及以下架空电力线路施工
UDC 中华人民共和国国家标准P GB 50173-20XX 电气装置安装工程66kV及以下架空送电线路施工及验收规范征求意见稿Electric equipment installation engineering- Code for construction and acceptance of 66kV and under over-head transmission line 20 XX-XX-XX发布20XX-XX-XX 实施联合发布中华人民共和国建设部中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准电气装置安装工程66kV及以下架空送电线路施工及验收规范Electric equipment installation engineering- Code for construction and acceptance of 66kV and under over-head transmission line GB 50173-20XX 主编部门批准部门中华人民共和国建设部施行日期20 XX年XX月XX日中国计划出版社20XX年北京??1?? 前言本规范是根据中华人民共和国住房和城乡建设部文件《关于印发lt2009年工程建设标准规范制订、修订计划gt的通知》建标200988号由中国电力企业联合会负责中国电力科学研究院会同有关单位在《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB5017392的基础上修订的。
本规范在修订过程中认真总结了原规范执行以来的施工经验广泛征求了全国有关单位的意见并进行了深入的调查研究以现行的送电线路施工及验收规范为参考为满足我国电力建设的需要经多次会议讨论建设部同意将66kV及10kV电压等级的架空线路施工及验收标准纳入本规范将原标准名称更改为《电气装置安装工程66kV及以下架空送电线路施工及验收规范》。
本规范共分12章和1个附录。
主要包括总则术语原材料及器材检验测量土石方工程基础工程铁塔工程架线工程接地工程10kV及以下架空电力线路上的电气设备接户线工程验收与移交。
架空线常用计算公式和应用举例
架空线常用计算公式和应用举例前言在基层电力部门从事输电线路专业工作的技术人员，需要掌握导线的基本的计算方法。
这些方法可以从教材或手册中找到。
但是，教材一般从原理开始叙述，用于实际计算的公式夹在大量的文字和推导公式中，手册的计算实例较少，给应用带来一些不便。
本书根据个人在实际工作中的经验，摘取了一些常用公式，并主要应用Excel工作表编制了一些例子，以供相关人员参考。
本书的基本内容主要取材于参考文献，部分取材于网络。
所用参考文献如下：1. GB50545 -2010 《110～750kV架空输电线路设计规程》。
2. GB50061-97 《66kV及以下架空电力线路设计规范》。
3. DL/T5220-2005 《10kV及以下架空配电线路设计技术规程》。
4. 邵天晓著，架空送电线路的电线力学计算，中国电力出版社，2003。
5. 刘增良、杨泽江主编，输配电线路设计, 中国水利水电出版社，2004。
6.李瑞祥编，高压输电线路设计基础，水利电力出版社，1994。
7.电机工程手册编辑委员会，电机工程手册，机械工业出版社，1982。
8.张殿生主编，电力工程高压送电线路设计手册，中国电力出版社，2003。
9.浙西电力技工学校主编，输电线路设计基础，水利电力出版社，1988。
10.建筑电气设计手册编写组，建筑电气设计手册，中国建筑工业出版社，1998。
11.许建安主编，35-110kV输电线路设计,中国水利水电出版社，2003。
由于个人水平所限，书中难免出现错误，请识者不吝指正。
四川安岳供电公司李荣久 2015-9-16目录第一章电力线路的导线和设计气象条件第一节导线和地线的型式和截面的选择一、导线型式二、导线截面选择与校验的方法三、地线的选择第二节架空电力线路的设计气象条件一、设计气象条件的选用二、气象条件的换算第二章导线（地线）张力(应力)弧垂计算第一节导线和地线的机械物理特性与单位荷载一、导线的机械物理特性二、导线的单位荷载第二节导线的最大使用张力和平均运行张力一、导线的最大使用张力二、导线的平均运行张力第三节导线张力弧垂的精确计算一、导线的悬链线解析方程式二、导线的张力、弧垂与线长三、导线的允许档距和允许高差四、导线悬挂点等高时的张力弧垂计算五、架空线的等效张力（平均张力）第四节导线张力弧垂的近似计算一、导线的抛物线解析方程式二、导线的张力、弧垂与线长第五节水平档距和垂直档距一、水平档距和水平荷载二、垂直档距和垂直荷载第六节导线的状态方程式一、孤立档的状态方程式二、连续档的状态方程式和代表档距第七节临界档距一、用斜抛物线状态方程式求临界档二、用临界档距判别控制条件所控制的档距范围第八节导线张力弧垂计算步骤第九节导线应力弧垂分析一、导线和地线的破坏应力与比载二、导线的悬链线公式三、导线应力弧垂的近似计算四、水平档距和垂直档距五、导线的斜抛物线状态方程式六、临界档距第三章特殊情况导线张力弧垂的计算第一节档距中有一个集中荷载时导线张力弧垂的计算一、档距中有一个集中荷载的弧垂和张力二、导线强度及对地或交叉跨越物距离的校验第二节孤立档导线的计算一、耐张绝缘子串的单位荷载二、孤立档导线的张力和弧垂三、孤立档的临界档距第三节导线紧线时的过牵引计算一、紧线施工方法与过牵引长度二、过牵引引起的伸长和变形三、不考虑耐张绝缘子串的导线过牵引计算四、孤立档考虑耐张绝缘子串的导线过牵引计算第四节连续倾斜档的安装计算一、连续倾斜档导线安装时的受力分析二、连续倾斜档观测弧垂的确定三、悬垂线夹安装位置的调整四、地线的安装第五节耐张绝缘子串倒挂的校验第六节悬垂线夹悬垂角的计算第四章导线和地线的防振计算第一节防振锤和阻尼线一、防振锤的安装二、阻尼线的安装第二节分裂导线的防振第五章架空线的不平衡张力计算第一节刚性杆塔固定横担线路不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时的不平衡张力求解方法三、断线张力求解方法四、导线从悬垂线夹松落时的不平衡张力第二节固定横担线路考虑杆塔挠度时不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时考虑杆塔挠度的不平衡张力求解方法三、考虑杆塔挠度时的断线张力求解方法第三节转动型横担线路断线张力的计算一、断线张力的求解方程二、断线张力的计算机试凑求解方法第四节相分裂导线不平衡张力的计算一、计算分裂导线的不平衡张力的公式二、计算公式中几个参数的取值与计算三、不平衡张力的求解方法四、用Excel工作表进行计算的方法第五节地线支持力的计算一、电杆的刚度和刚度系数二、电杆的挠度三、地线支持力的计算四、地线支持力的计算机试凑求解方法第六章架空线弧垂观测计算第一节弧垂观测概述一、观测档的选择二、导线初伸长的处理三、弧垂的观测方法四、弧垂的调整与检查五、观测弧垂时应该注意的问题第二节均布荷载下的弧垂的观测参数计算一、用悬链线法求弧垂观测参数二、弧垂观测角的近似计算公式三、用异长法和等长法观测弧垂时a、b与弧垂f的关系第三节观测档内联有耐张绝缘子串时弧垂的观测参数计算一、观测档弧垂的计算公式二、用等长法和异长法观测弧垂三、用角度法观测弧垂架空线常用计算公式和应用举例 安岳供电公司 李荣久第一章 电力线路的导线和设计气象条件第一节 导线和地线的型式和截面的选择一、导线型式常用导线的型号和名称如表1-1-1。
架空电力线路设计
（方框部分为删除内容，下划线部分为增加内容）
现行《规范》条文 2 术语和符号 2.1 术语
修订征求意见稿
2 术语和符号 2.1 术语
2.1.6 基本风速 reference wind speed 根据当地空旷平坦地面上 10m 高
5
现行《规范》条文
修订征求意见稿
储量超过 200m3 的液化石油气单罐的 距离还应不小于 40m，与水运装卸码
最近水平距离不应小于 40m。
头、石油库的铁路罐车、汽车罐车装
卸设施和其他易燃可燃液体设施的最
小水平距离还应不小于 30m。
表 3.0.3-2 架空电力线路与甲、乙类厂 房（仓库）、可燃材料堆垛等的最小水平距
张段的长度不宜大于 2km。
张段的长度不大于 2km。
3.0.8 66kV 电力线路跨越高速铁路、 高速公路的特殊区段应采取适当措
施，提高线路安全水平。线路跨越点
宜避开覆冰严重地区，必要时按稀有
覆冰工况进行验算。
4 气象条件
4 气象条件
4.0.1 架空电力线路设计的气温应根 4.0.1 架空电力线路设计气象条件应
度处 10min 平均最大风速观测数据， 经概率统计得出 30 年一遇最大值后确 定的风速。 2.1.7 平均运行张力 everyday tension
年平均气温情况下，弧垂最低点 的导线或地线张力。 2.1.12 易舞动区 galloping region
冬春季节，在冰、风的作用下， 线路易于发生舞动的地区。 2.1.13 少 雷 区 less thunderstorm region
4.0.2 架空电力线路设计采用的年平 4.0.2 基本风速应采用当地空旷平坦
电气标准、规范
类别：标准、规范专业：电气编号： QR0105-1211-37 类别：标准、规范编号： QR0105-12135 GB50034-2004 建筑照明设计标准中国建筑科学研究院200436 GBJ65-83 工业与民用电力装置的接地设计规范电力科学研究院1983序号编号或代号名称主编或编制单位编制日期更改标识备注37 GBJ79-85 工业企业通信接地设计规范邮电部北京设计所198538 GBJ115-87 工业电视系统工程设计规范北京钢铁设计研究总院198739 GBJ120-88 工业企业共用天线电视系统设计规范邮电部北京设计所198840 CECS31:91 钢制电缆桥架工程设计规范中国工程标准化协会199141 CECS36:91 工业企业调度电话和会议电话工程设计规范邮电部北京设计院199142 CECS37:91 工业企业通信工程设计图形及文字符号标准邮电部北京设计院199143 CECS62:94 工业企业扩音通信系统工程设计规范北京钢铁设计研究总院199444 GJJ45-91 城市道路照明设计标准中国建筑科学研究院199145 YD/T2008-93 城市住宅区和办公楼电话通信设施设计标准邮电部北京设计院1993类别：标准、规范编号： QR0105-12146 GB/T50311-200 0 建筑与建筑群综合布线系统工程设计规范中国工程标准化协会200047 GB/T50312-200 0 建筑与建筑群综合布线系统工程验收规范中国工程标准化协会200048 GB50016-2006 建筑设计防火规范中华人民共和国公安部2006 2006.12.1 实施序号编号或代号名称主编或编制单位编制日期更改标识备注49 GB50045-95 高层民用建筑设计防火规范（ 2005 年版）中华人民共和国公安部2005 2005.10.1 实施50 GB50038-94 人民防空地下室设计规范国家人民防空办公室2005 2006.3.1 实施51 GB50098-98 人民防空工程设计防火规范（ 2001 年版）总参工程兵第四设计研究所1999 2001.5.1 实施52 GB50116-98 火灾自动报警系统设计规范公安部沈阳消防科研所199853 GBJ147-90 电气装置安装工程高压电器施工及验收规范能源部电力设计研究所199054 GBJ148-90 电气装置安装工程、电力变压器、油浸电抗器、互感器施工及验收规范能源部电力设计研究所199055 GBJ149-90 电气装置安装工程母线装置施工及验收规范能源部电力设计研究所199056 GB50150-2006 电气装置安装工程电气设备交接实验标准能源部电力设计研究所2006类别：标准、规范编号： QR0105-12157 GB50168-2006 电气装置安装工程电缆线路施工及验收规范能源部电力设计研究所2006 2006.11.158 GB50169-2006 电气装置安装工程接地装置施工及验收规范能源部电力设计研究所2006 2006.11.159 GB50259-96 电气照明施工及验收规范能源部电力设计研究所199660 GB50171-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范能源部电力设计研究所1992序号编号或代号名称主编或编制单位编制日期更改标识备注61 GB50172-92 电气装置安装工程蓄电池施工及验收规范能源部电力设计研究所199262 GB50173-92 电气装置安装工程 35kV 及以下架空电力线路施工及验收规范能源部电力设计研究所199263 GB50174-93 电气装置安装工程电梯电气装置施工及验收规范能源部电力设计研究所199364 GB50254-96 电气装置安装工程低压电器施工及验收规范电力部电力建设研究所199665 GB50255-96 电气装置安装工程电力变流设备施工及验收规范电力部电力建设研究所199666 GB50256-96 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范电力部电力建设研究所199667 GB50257-96 电气装置安装工程 1kV 及以下配线工程施工及验收规范电力部电力建设研究所1996类别：标准、规范编号： QR0105-12168 GB50258-96 电气装置安装工程电气照明装置施工及验收规范电力部电力建设研究所199669 GB50170-2006 电气装置安装工程旋转电机施工及验收规范电力部电力建设研究所2006 2006.11.170 GB50166-2007 火灾自动报警系统施工及验收规范公安部沈阳消防科研所2007 2008.3.171 DL5028-93 电力工程制图标准华北电力设计院199372 GB/T4327-93 消防设施图形符号公安部天津消防科学研究所1984 代替 GB4327-84 序号编号或代号名称主编或编制单位编制日期更改标识备注73 GB/T2625-81 过程检测和控制流程图用图形符号和文字代号198174 GB/T74-94 安全防范系统通用图形符号深圳市公安局199475 ZBC80001-84 火灾报警设备图形符号上海消防科研所198476 GB50222-95 建筑内部装修设计防火规范（ 2001 年修订版）中国建筑科学研究院1995 2001.5.1 实施77 GB/T5226.1-96 工业机械电气设备第一册：通用技术条件机械部北京机床研究所1996 代替 GB5226-8578 GBJ93-86 工业自动化仪表工程施工及验收规范化工部1986类别：标准、规范编号： QR0105-12179 CECS45:92 地下建筑照明设计标准中国建筑科学研究院199280 GB50061-97 66kV 及以下架空电力线路设计规范辽宁电力勘测设计院199781 GB50067-97 汽车库、修车库、停车场设计防火规范中华人民共和国公安部199882 GB/T50314-200 6 智能建筑设计标准中华人民共和国建设部200683 DL/T621 交流电气装置的接地84 GB/T13870.1-92 电流通过人体的效应1992序号编号或代号名称主编或编制单位编制日期更改标识备注85 GB/T13870.2-19 97电流通过人体的效应199786 GB/T12501-90 是民电子设备防触电保护分类199087 GB/T12501.2-19 97电工和电子设备按防电击保护的分类199788 GB16895.21-200 4建筑物电气装置200489 GB14821.1-93 建筑物电气装置1993类别：标准、规范编号： QR0105-12190 GB16895.2-1997 建筑物电气装置199791 GB16895.3-1997 建筑物电气装置199792 GB16895.4-1997 建筑物电气装置199793 GB16895.5-2000 建筑物电气装置200094 GB16895.6-2000 建筑物电气装置200095 GB16895.8-2000 建筑物电气装置200096 GB16895.9-2000 建筑物电气装置2000 序号编号或代号名称主编或编制单位编制日期更改标识备注97 GB12158-90 防击静电事故通用导则199098 GB/T50314-2006 智能建筑设计标准200699 GB/T13869-92 安全用电导则1992100 GB50229-1996 火力发电厂与变电所设计防火规范1996类别：标准、规范编号： QR0105-121。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中华人民共和国国家标准 66KV及以下架空电力线路设计规范
Code for design of 66kv or under over-head electrical power transmission line GB 50061-97 主编部门:中华人民共和国电力工业部 批准部门：中华人民共和国建设部 施行日期：1998年6月1日
1 总 则 1.0.1 为使66KV及以下架空电力线路的设计做到供电安全可靠、技术先进、经济合理，便于施工和检修维护，制订本规范。
1.0.2 本规范适用于66KV及以下交流架空电力线路（以下简称架空电力线路）的设计。
1.0.3 架空电力线路设计，必须认真贯彻国家的技术经济政策，符合发展规划，积极慎重地采用新技术新材料新设备新工 艺和新结构。
1.0.4 架空电力线路的杆塔结构设计应采用以概率理论为基础的极限状态设计法。
1.0.5 架空电力线路设计，除应符合本规范外，尚应符合国家现行有关标准、规范的规定。
2 路 径 2.0.1 架空电力线路路径的选择，应认真进行调查研究，综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排，进行多方案的比较，做到经济合理、安全适用。
2.0.2 市区架空电力线路的路径，应与城市总体规划相结合。线路路径走廊位置，应与各种管线和其他市政设施统一安排。
2.0.3 架空电力线路路径的选择，应符合下列要求： 1 应减少与其他设施交叉；当与其他架空线路交叉时，其交叉点不应选在被跨越线路的杆塔顶上。 2 架空电力线路跨越架空弱电线路的交叉角，应符合表2.0.3的要求。 表2.0.3 架空电力线路与架空弱电线路的交叉角
弱电线路等级 一级 二级 三级 交叉角 ≥45° ≥30° 不限制
注：架空弱电线路等级划分应符合本规范附录A的规定。 3 3KV及以上架空电力线路,不应跨越储存易燃、易爆物的仓库区域。架空电力线路与火灾危险性的生产厂房和库房、易燃易爆材料堆场以及可燃或易燃、易爆液（气）体储罐的防火间距，应符合现行国家标准《建筑设计防火规范》（GBJ16-87）的规定。 4 应避开洼地、冲刷地带、不良地质地区、原始森林区以及影响线路安全运行的其他地区。 5 不宜跨越房屋。
2.0.4 架空电力线路通过林区，应砍伐出通道。10KV及以下架空电力线路的通道宽度,不应小于线路两侧向外各延伸5m。35KV和66KV线路的通道宽度，不应小于线路两侧向外各延伸林区主要树种的生长高度。通道附近超过主要树种自然生长高度的个别树木，应砍伐。树木自然生长高度不超过2m或导线与树木（考虑自然生长高度）之间的垂直距离应符合本规范表11.0.11的规定，在不影响线路施工运行情况下，可不砍伐通道。
2.0.5 架空电力线路通过果林、经济作物林以及城市绿化灌木林时，不宜砍伐通道。
2.0.6 耐张段的长度宜符合下列规定： 1 35KV和66KV线路耐张段的长度，不宜大于5km； 2 10KV及以下线路耐张段的长度，不宜大于2km。
3 气象条件 3.0.1 架空电力线路设计的气温应根据当地10-20年气象记录中的统计值确定。最高气温宜采用+40℃。 在最高气温工况、最低气温工况和年平均气温工况下，应按无风、无冰计算。
3.0.2 架空电力线路设计采用的年平均气温，应按下列方法确定： 1 当地区的年平均气温在3-17℃之间时，年平均气温应取与此数邻近的5的倍数值； 2 当地区的年平均气温小于3℃或大于17℃时，应将年平均气温减少3-5℃后，取与此数邻近的5的倍数值。
3.0.3 架空电力线路设计采用的导线或地线的覆冰厚度，在调查的基础上可取5mm、10mm、15mm或20mm。冰的密度应按0.9g/cm3计；覆冰时的气温应采用-5℃。覆冰时的风速宜采用10m/s。
3.0.4 安装工况的风速应采用10m/s，且无冰，气温可按下列规定采用： 1 最低气温为-40℃的地区，应采用-15℃； 2 最低气温为-20℃的地区，应采用-10℃； 3 最低气温为-10℃的地区，应采用-5℃； 4 最低气温为-5℃及以上的地区，应采用0℃。
3.0.5 雷电过电压工况的气温可采用15℃，风速可采用10m/s；检验导线与地线之间的距离时，风速应采用0m/s，且无冰。
3.0.6 内过电压工况的气温可采用年平均气温，风速可采用最大设计风速的50%，但不宜低于15m/s，且无冰。
3.0.7 在最大风速工况下应按无冰计算，气温可按下列规定采用： 1 最低气温为-10℃及以下的地区，应采用-5℃； 2 最低气温为-5℃及以上的地区，应采用+10℃。
3.0.8 带电作业工况的风速可采用10m/s，气温可采用15℃，且无冰。 3.0.9 长期荷载工况的风速应采用5m/s，气温应采用年平均气温，且无冰。 3.0.10 最大设计风速应采用当地空旷平坦地面上离地10m高，统计所得的15年一遇10min平均最大风速；当无可靠资料时，最大设计风速不应低于25m/s。 山区架空电力线路的最大设计风速，应根据当地气象资料确定；当无可靠资料时，最大设计风速可按附近平地风速增加10%，且不应低于25m/s。 架空电力线路通过市区或森林等地区，如两侧屏蔽物的平均高度大于杆塔高度的2/3，其最大设计风速宜比当地最大设计风速减小20%。
4 导线、地线、绝缘子和金具 4.1 一般规定 4.1.1 架空电力线路的导线，可采用钢芯铝绞线或铝绞线。地线可采用镀锌钢绞线。
4.1.2 市区10KV及以下架空电力线路,遇下列情况可采用绝缘铝绞线： 1 线路走廊狭窄，与建筑物之间的距离不能满足安全要求的地段； 2 高层建筑邻近地段； 3 繁华街道或人口密集地区； 4 游览区和绿化区； 5 空气严重污秽地段； 6 建筑施工现场。 4.1.3 导线的型号应根据电力系统规划设计、计划任务书和工程的技术条件综合确定。
4.1.4 地线的型号应根据防雷设计和工程技术条件的要求确定。 4.2 架线设计 4.2.1 导线的张力弧垂计算，在各种气象条件下应采用最大使用张力和平均运行张力作为控制条件。地线的张力弧重计算可采用最大使用张力、平均运行张力和导线与地线间的距离作为控制条件。 注：平均运行张力为年平均气温工况的导线或地线的张力。
4.2.2 导线与地线在档距中央的距离，应符合下式要求：
4.2.3 导线或地线的最大使用张力，不应大于绞线瞬时破坏张力的40%。 4.2.4 导线或地线的平均运行张力上限及防震措施，应符合表4.2.4的要求。 表4.2.4 导线或地线平均运行张力上限及防震措施
档距和环境状况 平均运行张力上限（瞬时 破坏张力的百分数）（%） 防震措施 钢芯铝绞线 镀锌钢绞线
开阔地区档距＜500m 16 12 不需要
非开阔地区档距＜500m 18 18 不需要
档距＜120m 18 18 不需要 不论档距大小 22 - 护线条
不论档距大小 25 25 防震锤（线）或 另加护线条 4.2.5 35KV和66KV架空电力线路的导线或地线的初伸长率应通过试验确定，导线或地线的初伸长对弧垂的影响，可采用降温法补偿。当无试验资料时，初伸长率和降低的温度可采用表4.2.5所列数值。
注：截面铝钢比小的钢芯铝绞线应采用表中的下限数值；截面铝钢比大的钢芯铝绞线应采用表中的上限数值。
4.2.6 10KV及以下架空电力线路的导线初伸长对弧垂的影响，可采用减少弧垂法补偿。弧垂减小率应符合下列规定： 1 铝绞线或绝缘铝绞线采用20%； 2 钢芯铝绞线采用12%。
4.3 绝缘子和金具 4.3.1 绝缘子和金具的机械强度应按下式验算:
4.3.2 绝缘子和金具的安装设计可采用安全系数设计法。绝缘子及金具的机械强度安全系数，应符合表4.3.2的规定。
表4.3.2 绝缘子及金具的机械强度安全系数
类型 安全系数 运行工况 断线工况 悬式绝缘子 2.7 1.8 针式绝缘子 2.5 1.5 蝶式绝缘子 2.5 1.5 瓷横担绝缘子 3 2 金具 2.5 1.5
5 绝缘配合、防雷和接地 5.0.1 架空电力线路环境污秽等级应符合本规范附录B的规定。污秽等级可根据审定的污秽分区图并结合运行经验、污湿特征、瓷外绝缘表面污秽物的性质及其等值附盐密度等因素综合确定。 35KV和66KV架空电力线路绝缘子的型式和数量，应根据瓷绝缘的单位泄漏距离确定。瓷绝缘的单位泄漏距离应符合本规范 附录B的有关规定。
5.0.2 35KV和66KV架空电力线路，宜采用悬式绝缘子。悬垂绝缘子串的绝缘子数量，在海拔高度1000m以下空气清洁地区，宜采用表5.0.2所列数值。
表5.0.2 悬垂绝缘子串的绝缘子数量（个）
绝缘子型号 绝缘子数量 线路电压 线路电压 XP-60 3 5
耐张绝缘子串的绝缘子数量，应比悬垂绝缘子串的同型绝缘子多一个。全高超过40m的有地线的杆塔，高度每增加10m，应增加一个绝缘子。
5.0.3 6KV和10KV架空电力线路的直线杆塔，宜采用针式绝缘子或瓷横担绝缘子；耐张杆塔宜采用悬式绝缘子串或蝶式绝缘子和悬式绝缘子组成的绝缘子串。
5.0.4 3KV及以下架空电力线路的直线杆塔宜采用针式绝缘子或瓷横担绝缘子；耐张杆塔宜采用蝶式绝缘子。
5.0.5 海拔高度为1000-3500m的地区，绝缘子串的绝缘子数量，应按下式确定：
