第三章合金的时效
纯晶体的凝固
形核
晶体的凝固是通过形核与长大两个过程进行的，即固相核心的形成与晶核生 长至液相耗尽为止。形核方式可以分为两类：
1) 均匀形核：新相晶核是在母相中均匀地生成的，即晶核由液相中的一些原 子团直接形成，不受杂质粒子或外表面的影响； 2) 非均匀（异质）形核：新相优先在母相中存在的异质处形核，即依附于液 相中的杂质或外来表面形核。 在实际熔液中不可避免地存在杂质和外表面（例如容器表面），因而其凝固 方式主要是非均匀形核。但是，非均匀形核的基本原理是建立在均匀形核的基 础上的，因而先讨论均匀形核。
时效硬化：一般情况下，在析出过程中，合金的硬度 或强度会逐渐升高，这种现象称为时效硬化或时效强化， 也可称为沉淀硬化或沉淀强化。 时效合金：能够发生时效现象的合金称为时效型合金 或简称为时效合金。 成为这种合金的基本条件：一是能形成有限固溶体； 二是其固溶度随着温度的降低而减小。 时效处理如采用室温下放臵的方法进行，则称为自 然时效或室温时效；如采用加热到一定温度的方式，则 称为人工时效。
3.2析出过程（脱溶沉淀过程）
（一）实际析出过程 过饱和固溶体发生析出后，将变为饱和固溶体和析 出物，一般是指平衡析出过程（即达到了最终状态）而言。 而在实际析出过程中，在达到这个最终状态以前，往往要 经过几个过渡阶段。最典型的，也是研究得最早的和最细 致的是Al-Cu合金。这种合金的析出过程为： α相（Al基过饱和固溶体）、G.P.区、θ″相、θ′ 相、θ相（平衡相CuAl2)
讨论：T 对 IV 的影响。
G K P B exp( ) RT Gm D exp( ) RT
IV P . D
IVIV为何出现最大值？
T
(2). 非均匀成核－－有外加界面参加的成核。 原因：成核基体存在降低成核位垒，有利于成核。 非均匀成核临界成核位垒 G K与接触角的关系。 S L * 液体 G K G K . f ( )
合金时效的作用

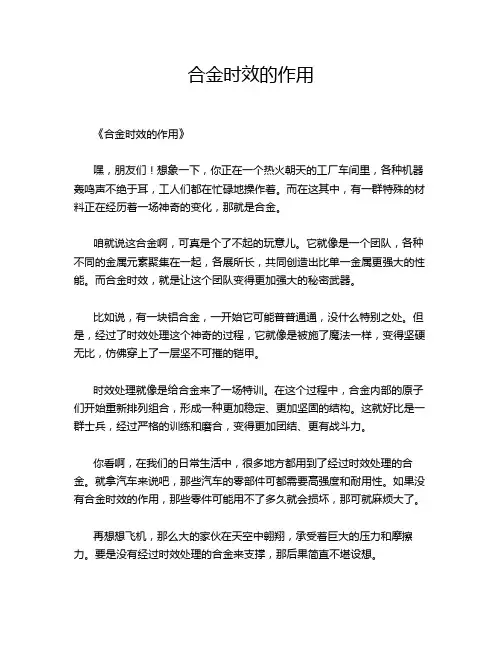

合金时效的作用《合金时效的作用》嘿，朋友们！想象一下，你正在一个热火朝天的工厂车间里，各种机器轰鸣声不绝于耳，工人们都在忙碌地操作着。
