电液伺服疲劳试验机技术参数
疲劳试验机的基本参数
PWS-E1000电液伺服动静万能试验机技术方案济南鸿君试验机制造有限公司2012 年12 月PWS-E1000 电液伺服动静万能试验机技术方案1、简介：1000kN 电液伺服动静万能试验机是济南试金开发的PWS系列试验机之一，该试验机采用试金成熟的动静态电液伺服试验技术，利用单元化、标准化、模块化设计手段设计制造，从而大大提高了系统的稳定性和可靠性，系统的关键单元和元件均采用当今国际先进技术制造，整个试验系统的整体性能与国际著名动态试验机公司相当。
1000kN 电液伺服疲劳试验机主要用于金属材料及结构件的动态疲劳试验，和静态拉、压、弯、剪力学性能试验。
是高校、科研院所、企业等进行材料试验的理想设备。
2 方案描述：该方案描述的试验机主要进行各种零部件的静态力学试验和动态疲劳试验。
该试验机主要由主机（上置试金伺服直线作动器NCA1000）、德国DOLI 公司全数字伺服控制器EDC580及相关软件、以及其他必要的附件等组成。
系统进行工作的基本原理如下图。
2.1主机：主机为四立柱框架式结构，伺服直线作动器上置。
2.1.1横梁采用液压升降、液压夹紧、弹性松开式结构，保证横梁升降方便，夹持稳固可靠。
2.1.2横梁升降油缸外形美观质量可靠，可无级调整试验空间。
2.1.3横梁夹紧、运动液压模块采用进口液压元件制造，其中换向阀采用手动方式，保证高频试验时具有较高的可靠性。
2.1.4进回油路配置由精度不大于3u 国产温州黎明（引进德国贺德克技术）精密滤油器以及具有消脉、蓄能功能的进回油路蓄能器（中英合资奉化奥莱尔）组成的液压滤油蓄能稳压模块。
2.1.5伺服直线作动器上置，下联负荷传感器主机参考照片2.1.6伺服阀采用国产襄樊航宇高响应两级伺服阀。
2.1.7单元化、标准化、模块化设计的试金NCA系列伺服直线作动器具有低阻尼、高响应、高寿命、大间隙设计的特点。
2.1.8伺服直线作动器的密封元件全部采用进口德国伺服作动器专用高速密封元件。
电液伺服试验机的技术参数是怎样的呢？
电液伺服试验机的技术参数是怎样的呢？
微机控制电液伺服试验机采用油缸下置式主机，主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。
电液伺服试验机技术参数：
1、试验力:300kN、600KN、1000KN、2000KN;
2、试验力测量范围:2%-100%FS;
3、试验力示值精度:示值精度±1%;
4、拉伸空间:600mm;
5、压缩空间:500mm;
6、扁试样夹持厚度:0-15;
7、圆试样夹持直径:Φ10-Φ32;
8、活塞位移示值精度:±0.5%FS.;
9、变形测量分辨率:0.001mm;
10、变形测量精度:±1%;
11、传感器:油压传感器、引伸计;
12、控制方式:电液伺服闭环控制，控制模式可平滑切换;
13、显示方式:
计算机屏幕显示试验力、活塞位移、试样变形测量值，屏幕显示试验曲线，屏幕调零、标定;
14、主机尺寸:约940mm×630mm×2010mm;
15、控制柜尺寸:1020mm×620mm×810mm;
16、主机重量:约2000kg;
17、总功率:2.5kW。
电液伺服试验机主要用于金属、非金属的拉伸、压缩和弯曲试验。
适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。
试验操作和数据处理符合GB228-2010《室温材料金属拉伸试验方法》的要求。
标签:
电液伺服试验机。
疲劳试验机的基本参数.doc
1 PWS-E1000电液伺服动静万能试验机PWS-E1000电液伺服动静万能试验机技术方案书济南鸿君试验机制造有限公司2012 年 12 月技术支持 : 济南鸿君试验机制造有限公司动态专机开发部 12 PWS-E1000电液伺服动静万能试验机PWS-E1000 电液伺服动静万能试验机技术方案1、简介：1000kN 电液伺服动静万能试验机是济南试金开发的PWS系列试验机之一，该试验机采用试金成熟的动静态电液伺服试验技术，利用单元化、标准化、模块化设计手段设计制造，从而大大提高了系统的稳定性和可靠性，系统的关键单元和元件均采用当今国际先进技术制造，整个试验系统的整体性能与国际著名动态试验机公司相当。
1000kN 电液伺服疲劳试验机主要用于金属材料及结构件的动态疲劳试验，和静态拉、压、弯、剪力学性能试验。
是高校、科研院所、企业等进行材料试验的理想设备。
2方案描述：该方案描述的试验机主要进行各种零部件的静态力学试验和动态疲劳试验。
该试验机主要由主机（上置试金伺服直线作动器NCA1000）、德国DOLI 公司全数字伺服控制器EDC580及相关软件、以及其他必要的附件等组成。
系统进行工作的基本原理如下图。
信号发生器伺服控制器伺服驱动伺服阀恒压伺服泵站测量放大器伺服直线作动器传感器被试件试验用夹具2.1 主机：主机为四立柱框架式结构，伺服直线作动器上置。
2.1.1横梁采用液压升降、液压夹紧、弹性松开式结构，保证横梁升降方便，夹持稳固可靠。
2.1.2 横梁升降油缸外形美观质量可靠，可无级调整试验空间。
2.1.3 横梁夹紧、运动液压模块采用进口液压元件制造，其中换向阀采用手动方式，保证高频试验时具有较高的可靠性。
2.1.4 进回油路配置由精度不大于3u 国产温州黎明（引进德国贺德克技术）精密滤油器以及具有消脉、蓄能功能的进回油路蓄能器（中英合资奉化奥莱尔）组成的液压滤油蓄能稳压模块。
2.1.5 伺服直线作动器上置，下联负荷传感器。
电液伺服疲劳试验机技术参数

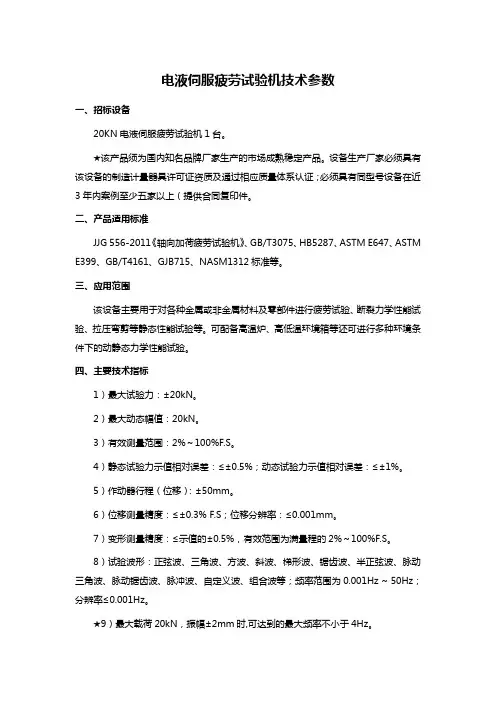

电液伺服疲劳试验机技术参数一、招标设备20KN电液伺服疲劳试验机1台。
★该产品须为国内知名品牌厂家生产的市场成熟稳定产品。
设备生产厂家必须具有该设备的制造计量器具许可证资质及通过相应质量体系认证；必须具有同型号设备在近3年内案例至少五家以上（提供合同复印件。
二、产品适用标准JJG 556-2011《轴向加荷疲劳试验机》、GB/T3075、HB5287、ASTM E647、ASTM E399、GB/T4161、GJB715、NASM1312标准等。
三、应用范围该设备主要用于对各种金属或非金属材料及零部件进行疲劳试验、断裂力学性能试验、拉压弯剪等静态性能试验等。
可配备高温炉、高低温环境箱等还可进行多种环境条件下的动静态力学性能试验。
四、主要技术指标1）最大试验力：±20kN。
2）最大动态幅值：20kN。
3）有效测量范围：2%～100%F.S。
4）静态试验力示值相对误差：≤±0.5%；动态试验力示值相对误差：≤±1%。
5）作动器行程（位移）：±50mm。
6）位移测量精度：≤±0.3% F.S；位移分辨率：≤0.001mm。
7）变形测量精度：≤示值的±0.5%，有效范围为满量程的2%～100%F.S。
8）试验波形：正弦波、三角波、方波、斜波、梯形波、锯齿波、半正弦波、脉动三角波、脉动锯齿波、脉冲波、自定义波、组合波等；频率范围为0.001Hz ~ 50Hz；分辨率≤0.001Hz。
★9）最大载荷20kN，振幅±2mm时,可达到的最大频率不小于4Hz。
10）最大记数范围：109-1；计数误差：≤±1次。
11）控制模式：具有位移、负荷、变形三种控制模式，且模式可平滑转换。
★12）受力同轴度：≤6%。
★13）夹具形式：采用液压夹具，配置棒材及板材夹块各1套，三点弯家具1套。
★14）夹头间距：700mm。
并带T型槽工作台（有效工作长度≥800mm、宽度≥600mm）。
kN多功能电液伺服疲劳试验标准系统

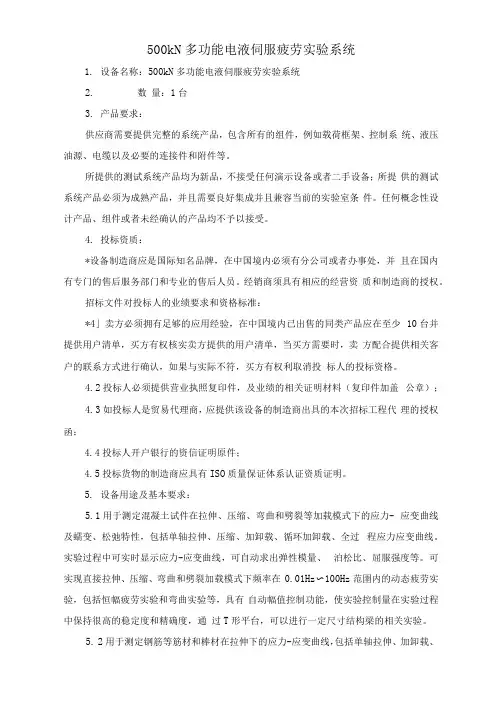

500kN多功能电液伺服疲劳实验系统1.设备名称：500kN多功能电液伺服疲劳实验系统2.数量：1台3.产品要求：供应商需要提供完整的系统产品，包含所有的组件，例如载荷框架、控制系统、液压油源、电缆以及必要的连接件和附件等。
所提供的测试系统产品均为新品，不接受任何演示设备或者二手设备；所提供的测试系统产品必须为成熟产品，并且需要良好集成并且兼容当前的实验室条件。
任何概念性设计产品、组件或者未经确认的产品均不予以接受。
4.投标资质：*设备制造商应是国际知名品牌，在中国境内必须有分公司或者办事处，并且在国内有专门的售后服务部门和专业的售后人员。
经销商须具有相应的经营资质和制造商的授权。
招标文件对投标人的业绩要求和资格标准：*4」卖方必须拥有足够的应用经验，在中国境内已出售的同类产品应在至少10台并提供用户清单，买方有权核实卖方提供的用户清单，当买方需要时，卖方配合提供相关客户的联系方式进行确认，如果与实际不符，买方有权利取消投标人的投标资格。
4.2投标人必须提供营业执照复印件，及业绩的相关证明材料（复印件加盖公章）；4.3如投标人是贸易代理商，应提供该设备的制造商出具的本次招标工程代理的授权函；4.4投标人开户银行的资信证明原件；4.5投标货物的制造商应具有ISO质量保证体系认证资质证明。
5.设备用途及基本要求：5.1用于测定混凝土试件在拉伸、压缩、弯曲和劈裂等加载模式下的应力- 应变曲线及蠕变、松弛特性，包括单轴拉伸、压缩、加卸载、循环加卸载、全过程应力应变曲线。
实验过程中可实时显示应力-应变曲线，可自动求出弹性模量、泊松比、屈服强度等。
可实现直接拉伸、压缩、弯曲和劈裂加载模式下频率在0.01Hz〜100Hz范圉内的动态疲劳实验，包括恒幅疲劳实验和弯曲实验等，具有自动幅值控制功能，使实验控制量在实验过程中保持很高的稳定度和精确度，通过T形平台，可以进行一定尺寸结构梁的相关实验。
5.2用于测定钢筋等筋材和棒材在拉伸下的应力-应变曲线，包括单轴拉伸、加卸载、循环加卸载、全过程应力应变曲线。
电液伺服疲劳试验机技术参数
电液伺服疲劳试验机技术参数一、招标设备20KN电液伺服疲劳试验机1台。
★该产品须为国内知名品牌厂家生产的市场成熟稳定产品。
设备生产厂家必须具有该设备的制造计量器具许可证资质及通过相应质量体系认证；必须具有同型号设备在近3年内案例至少五家以上（提供合同复印件。
二、产品适用标准JJG 556-2011《轴向加荷疲劳试验机》、GB/T3075、HB5287、ASTM E647、ASTM E399、GB/T4161、GJB715、NASM1312标准等。
三、应用范围该设备主要用于对各种金属或非金属材料及零部件进行疲劳试验、断裂力学性能试验、拉压弯剪等静态性能试验等。
可配备高温炉、高低温环境箱等还可进行多种环境条件下的动静态力学性能试验。
四、主要技术指标1）最大试验力：±20kN。
2）最大动态幅值：20kN。
3）有效测量范围：2%～100%F.S。
4）静态试验力示值相对误差：≤±0.5%；动态试验力示值相对误差：≤±1%。
5）作动器行程（位移）：±50mm。
6）位移测量精度：≤±0.3% F.S；位移分辨率：≤0.001mm。
7）变形测量精度：≤示值的±0.5%，有效范围为满量程的2%～100%F.S。
8）试验波形：正弦波、三角波、方波、斜波、梯形波、锯齿波、半正弦波、脉动三角波、脉动锯齿波、脉冲波、自定义波、组合波等；频率范围为0.001Hz ~ 50Hz；分辨率≤0.001Hz。
★9）最大载荷20kN，振幅±2mm时,可达到的最大频率不小于4Hz。
10）最大记数范围：109-1；计数误差：≤±1次。
11）控制模式：具有位移、负荷、变形三种控制模式，且模式可平滑转换。
★12）受力同轴度：≤6%。
★13）夹具形式：采用液压夹具，配置棒材及板材夹块各1套，三点弯家具1套。
★14）夹头间距：700mm。
并带T型槽工作台（有效工作长度≥800mm、宽度≥600mm）。
疲劳试验机技术参数
疲劳试验机技术参数疲劳试验机是一种用于测试材料或零部件在疲劳载荷下耐久性能的设备。
它主要用于评估材料的使用寿命和可靠性，并为工程师们提供设计和优化产品的依据。
本文将从疲劳试验机的技术参数方面进行详细介绍。
一、载荷范围疲劳试验机的载荷范围是指在测试过程中可以施加到样品上的力或压力的范围。
对于不同类型的材料或零部件，其疲劳载荷的大小和形式可能会有所不同，因此疲劳试验机的载荷范围需要根据具体应用进行选择。
二、频率范围频率范围是指疲劳试验机在进行疲劳试验时能够实现的载荷频率范围。
疲劳试验的频率一般较高，通常在几十到几千赫兹之间，以模拟实际使用条件下的振动和应力加载。
因此，疲劳试验机的频率范围要能够满足实际需求。
三、振幅范围振幅范围是指疲劳试验机可以施加到样品上的力或位移的幅值范围。
在疲劳试验中，材料或零部件会经历不同振幅的载荷，因此疲劳试验机需要具备较大的振幅范围，以确保能够模拟实际工作条件下的载荷变化。
四、控制方式疲劳试验机的控制方式主要有两种，即位移控制和力控制。
在位移控制模式下，试验机根据预设的位移曲线对样品施加力，以实现特定的疲劳载荷；而在力控制模式下，试验机会根据预设的力值对样品施加位移，以实现特定的疲劳载荷。
根据具体需求，选择适合的控制方式非常重要。
五、试验台尺寸试验台尺寸是指疲劳试验机用于放置样品的工作台面的尺寸。
试验台尺寸的选择应根据样品的大小和形状来确定，以确保样品能够被稳定地放置在试验台上，并且能够受到均匀的载荷作用。
六、试验空间试验空间是指疲劳试验机内部用于放置样品的空间大小。
试验空间的大小需要根据样品的尺寸和形状来确定，以确保样品在试验过程中有足够的空间进行振动或变形，并且不会与试验机的其他部件发生碰撞。
七、安全保护措施疲劳试验机在进行试验时需要保证操作人员的安全。
因此，疲劳试验机通常配备有多种安全保护措施，如安全门、紧急停止按钮、过载保护等，以保障试验过程的安全性。
总结起来，疲劳试验机的技术参数包括载荷范围、频率范围、振幅范围、控制方式、试验台尺寸、试验空间以及安全保护措施等。
电液伺服钢绞线疲劳试验机
一、疲劳试验机用途：馥勒FLPL电液伺服钢绞线疲劳试验机系统由疲劳机主机、伺服泵站、FULETEST疲劳测试软件系统、恒压伺服泵站及管路系统等组成，应用于各类金属材料、复合材料、结构件、部件的动态性能、疲劳寿命等力学性能试验。
二、技术参数：2.1试验机型号可选：FLPL204、FLPL504、FLPL105、FLPL205；2.2.额定载荷试验力：50KN、100KN、200KN、250KN；2.3试验力精度：2%-100%FS范围内±0.5%；2.4试验力动态示值波动度：±0.5%；2.5作动器位移范围可选：±75mm;示值精度±0.5%FS；2.6主要试验波形：正弦波、方波、三角波、斜波以及各类组合波等；2.7疲劳试验频率：0.01-100Hz；2.8试验机液压站：电液伺服钢绞线疲劳试验机液压工作站是为试验系统提供高压油的动力能源设备，液压源由油箱、电机、高压泵、滤油器、阀组等组成，结构为封闭型，有利于散热及维护，结构紧凑、外形美观。
三、控制器组成及参数：1.计算机单元：计算机屏幕显示试验参数，自动描绘试验曲线，数据处理方法多种国内国际标准规定的相关试验要求；2.液压控制单元：力、位移全数字PID闭环控制，控制模式可平滑无扰切换；3.信号发生器单元：信号发生器精度0.01%；4.信号调理单元：试验信号测量分辨率：≥1/200,000，示值精度0.005FS；5、馥勒疲劳试验软件：在Windows 多种环境下运行，界面友好，操作简单，能完成试验条件、试样参数等设置、试验数据处理，试验数据能以多种文件格式保存，试验结束后可再现试验历程、回放试验数据。
四、FL疲劳试验机可以完成以下几种试验项目：拉拉疲劳试验、拉压疲劳试验、压压疲劳试验、断裂韧度试验、裂纹扩展试验、应力疲劳试验、应变疲劳试验，符合GB/T2611《试验机通用技术要求》、GB/T16826《电液伺服万能试验机》等试验标准要求。
