南京外国语中学物理电流和电路单元达标训练题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干．（1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内．（______）（2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是_____，还有一处是_____．（3）小明排除故障后开始实验，正确得出电流表示数如表实验次数I1/A I2/A I3/A1 0.100.20 0.30分析表格中的数据，小明发现并联电路干路中的电流和支路中的电流关系是_____（可用字母表达式表示）．但为了使实验结论更具科学性，请你提出一条合理化建议：_____．【答案】连接电路的过程中，开关没有断开电流表的接线柱接反了 I3=I1+I2更换不同的灯泡进行多次实验【解析】【分析】（1）连接电路时，开关应断开；（2）电流表串联在电路中，电流要正进负出；（3）多次实验找出普遍性规律；【详解】(1)从电源正极依次串联开关、灯泡L1、电流表A1、电流表A回到电源负极，然后将灯泡L2和电流表A2串联后并联在灯泡L1和电流表A1两端，如下图所示：(2)把最后一根导线连接完毕后，看到灯泡立即发光，说明连接电路的过程中，开关没有断开；一个电流表指针向零刻度的左边偏转，说明电流表的接线柱接反了．（3）由表中数据分析可以知道，并联电路中干路电流等于各支路电流之和，即I 3=I 1+I 2 一组实验数据具有偶然性，要得到普遍规律，需多次实验得到多组实验数据，因此需更换不同的灯泡进行多次实验．2．有一阻值恒定的电阻元件，额定功率P 额=6W ，额定电压在10V ～19V 之间．若要正确使用该元件，应先知道其额定电压．实验室里有如下器材：一个蓄电池（电压约为6V ）、一个电流表（量程：0～0.6A 和0～3A ）、一个定值电阻R 0=10Ω，两个单刀开关、导线若干．请你用上述器材测出该元件的额定电压．（1）猜想与假设：根据欧姆定律I =U /R ，电功率P=UI ，只要我们测出元件电阻的阻值，进而就可计算出其额定电压． （2）设计实验：a ．该元件的额定电流不超过___A ．为提高测量的精确度，电流表应选量程_____A ．b ．根据实验器材请把你设计的电路图画在方框中．___________（3）进行实验：请按照你设计的电路图补全以下实验步骤，并写出测量的物理量及其对应的符号．a ．连接电路；b ．_______________________；c ．_______________________________；d ．断开开关，整理器材．（4）用测量的物理量和已知物理量的符号表示出额定电压：U 额=_________________．【答案】0.6 0～0.6A闭合S 1，断开S 2，记下电流表示数I 1 闭合S 1和S 2，记下电流表示数I 21021P I R I I 额【解析】试题分析：（2）①由题意知电阻元件的额定功率为P 额=6W ，假设额定电压最小为U min =10V ，则额定电流最大为I=P 额/U min =6W/10V=0.6A ，所以电流表的量程选0～0.6A ；②将电阻元件与R 0并联，两个开关一个连在干路上、一个连在其中的一条支路上，电流表测量干路电流，如图所示．（3）实验步骤：b、闭合S1，断开S2，记下电流表示数I1；则电源电压为U=I1R0．c、闭合S1和S2，记下电流表示数I2；即为干路电流．（4）只闭合S1时，仅R0接入电路，通过R0的电流为I1，则电源电压为U=I1R0①；当开关都闭合时，R0与R1并联接在同一电源上，通过R0的电流不变为I1，则通过R1的电流I R1=I2﹣I1，U= I R1R1=（I2﹣I1）R1②；由①②得，则．考点：额定电压测量实验探究过程3．如图是一个模拟交通路口红绿灯工作的实验电路，请你用笔画线代替导线，只添加两根导线，实物电路图补充完整．要求：红灯亮时，黄灯和绿灯都不亮；当红灯灭时，黄灯和绿灯可以分别亮一盏．【答案】【解析】由题意知红灯亮时，黄灯和绿灯都不亮；当红灯灭时，黄灯和绿灯可以分别亮一盏．说明三盏灯互不影响，也就是说三盏灯是并联；结合实物图，S1是控制红灯和黄灯；S2控制绿灯和黄灯，故连接电路图如图．4．图甲是用伏安法测未知电阻R的实验图。
南京育英二外外国语学校物理电压 电阻达标检测(Word版 含解析)
南京育英二外外国语学校物理电压电阻达标检测（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。
同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。
以上猜想中正确有_____（填序号）。
【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝U⨯2 1.5V3V根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为⨯＝2V+0.1V2 2.2V(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。
(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。
综上所述，以上猜想中正确只有②。
2．某实验小组探究金属丝电阻大小与横截面积的关系，实验室提供了下列器材：小灯泡、电压表、电流表、电池组、滑动变阻器、刻度尺、开关和导线若干。
（1）为了完成实验，还需要选择什么规格的金属丝。
（2）请你选择合适的器材，设计一个实验方案（电路图配合文字叙述）（3）分析可能出现的实验现象并得出结论【答案】（1）选择材料相同、长度相等，横截面积不同的金属丝若干（2）见解析（3）见解析【解析】【详解】（1）在不考虑温度变化的情况下，影响电阻大小的因素有导体的材料、长度和横截面积。
南京育英二外外国语学校物理内能的利用达标检测(Word版 含解析)
南京育英二外外国语学校物理内能的利用达标检测（Word 版 含解析）一、初三物理 内能的利用 易错压轴题（难）1．如图所示，甲、乙、丙三个实验装置完全相同，燃料a 、b 的质量都为10g ，烧杯内液体 的质量均为100g 。
当燃料完全燃烧后，甲、乙、丙装置中温度计升高的示数分别为20℃、 30℃、 35℃。
（1）燃料a 的热值__________燃料b 的热值；液体a 的比热容__________液体b 比热容。
（两空均选填“＞”、“=”或“＜”）（2）若液体a 是水，则水吸收的热量是____________________（拓展）实验室备有酒精温度计、煤油温度计和水银温度计（玻璃泡中液体质量相等），小明查阅资料得到几种物质的数据如下表所示，则： 物质酒精 煤油 水银 比热容[()J/kg ⋅℃] 2.4×103 2.1×103 0.14×103 标准气压下沸点（℃）78180〜310356.7（1）在探究水沸腾的特点时，不能选用____________温度计。
（2）在测量质量较小但温度较高的物体温度时，温度计吸收的热量就会影响被测物体温度，这种情况下为了使测量值更接近真实值，应选择____________温度计。
【答案】< > 38.410J ⨯ 酒精 水银 【解析】 【详解】(1)[1]通过对比乙、丙两个实验装置可知，根据比热容的公式Q cm Δt =，液体的质量都相同，同种液体比热容也相同，丙中液体升高的温度较高，那么丙中液体吸收的热量较大，可知丙中燃料完全燃烧放出的热量较大，而乙、丙的燃料质量相同，根据Qq m=可知丙中燃料b 热值较大；[2]通过对比甲、乙两个实验装置可知，燃料的种类相同，燃料的质量也相同，那么当燃料完全燃烧后，放出的热量是相同的，两种液体吸收的热量也相同，根据Q cm Δt =可知，乙的温度变化量较大，那么乙中的b 液体比热容较小；(2)[3]由题意可知，水吸收的热量是()334.210J/kg 0.1kg 208.410J Q c m t =∆=⨯⋅⨯⨯=⨯吸水℃℃(1)[4]标准气压下水的沸点是100℃，而酒精标准气压下沸点是78℃，用酒精温度计去测水沸腾时的温度，水还没沸腾，酒精就已经沸腾了，所以不能选用酒精温度计；(2)[5]当被测物体温度较高质量较小时，该物体会和温度计发生热传递，被测物体的温度降低，这种情况下为了使测量值更接近真实值，应该选择水银温度计，水银的比热容相对比来说较小，在相同的情况下，升温较快。
南京育英二外外国语学校物理内能达标检测(Word版 含解析)

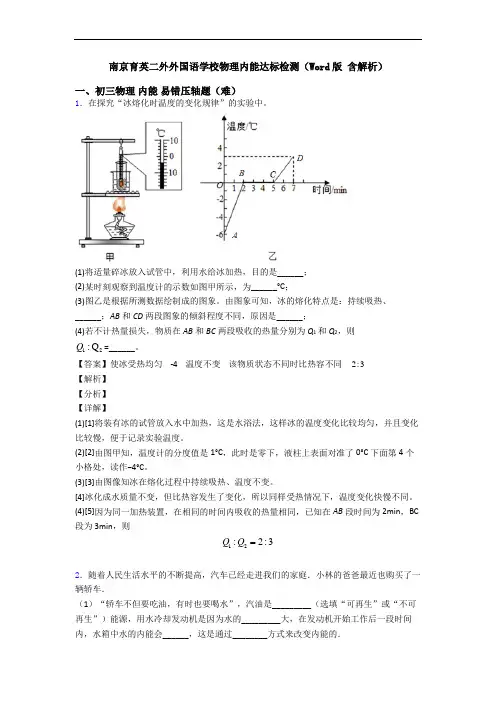

南京育英二外外国语学校物理内能达标检测（Word 版 含解析）一、初三物理 内能 易错压轴题（难）1．在探究“冰熔化时温度的变化规律”的实验中。
(1)将适量碎冰放入试管中，利用水给冰加热，目的是______；(2)某时刻观察到温度计的示数如图甲所示，为______°C ；(3)图乙是根据所测数据绘制成的图象。
由图象可知，冰的熔化特点是：持续吸热、______；AB 和CD 两段图象的倾斜程度不同，原因是______；(4)若不计热量损失，物质在AB 和BC 两段吸收的热量分别为Q 1和Q 2，则12:Q Q =______。
【答案】使冰受热均匀 -4 温度不变 该物质状态不同时比热容不同 2:3【解析】【分析】【详解】(1)[1]将装有冰的试管放入水中加热，这是水浴法，这样冰的温度变化比较均匀，并且变化比较慢，便于记录实验温度。
(2)[2]由图甲知，温度计的分度值是1°C ，此时是零下，液柱上表面对准了0°C 下面第4个小格处，读作−4°C 。
(3)[3]由图像知冰在熔化过程中持续吸热、温度不变。
[4]冰化成水质量不变，但比热容发生了变化，所以同样受热情况下，温度变化快慢不同。
(4)[5]因为同一加热装置，在相同的时间内吸收的热量相同，已知在AB 段时间为2min ，BC 段为3min ，则12:2:3Q Q2．随着人民生活水平的不断提高，汽车已经走进我们的家庭．小林的爸爸最近也购买了一辆轿车．（1）“轿车不但要吃油，有时也要喝水”，汽油是_________（选填“可再生”或“不可再生”）能源，用水冷却发动机是因为水的_________大，在发动机开始工作后一段时间内，水箱中水的内能会______，这是通过________方式来改变内能的．（2）下列四个实验中，其能量转化方式与图示汽油机对应冲程类似的是_______．（3）轿车在上坡时，将档位换成低速档，以减小行驶的速度，这样做的目的是___________A ．安全B ．省油C ．减小行驶时的阻力D ．增大爬坡的牵引力（4）小林通过测量获得轿车以不同速度行驶时对应的制动距离（即从操纵制动刹车到车停下来的距离），数据如表所示：速度()1v /km h - 40 60 80 100 120 制动距离s /m 8 18 50 72 根据表中数据所反映的规律，当轿车速度为80/km h 时对应的制动距离是_____________m ．（5）小林通过上网查到了这种轿车的输出功率与转速的关系如图所示．小林又向爸爸询问了一些实测数据：轿车行驶的路况好，平均车速为100/km h ，发动机转速为2000r /min ，平均油耗为9L /100km ，参考图中的数据，分析这辆汽车在这种状态下行驶时，发动机的效率为___________%．（已知汽油的热值为74.610J /kg ⨯，密度为330.810/kg m ⨯）．（6）太阳能汽车利用太阳能来驱动，真正实现了零排放，有效地减少了对环境的污染．汽车顶部所安装的太阳能电池板的有效面积为26m ，太阳光照射到地面时单位面积上的辐射功率为321.210W /m ⨯，如将太阳能转化为电能的效率为15%，则电池的输出功率为_________W ，如果这辆汽车的电动机将电能最终转化为机械能的效率为80%，当汽车在水平面上匀速行驶时，受到的牵引力为80N ，则汽车的行驶速度为___________/km h ．【答案】不可再生 比热容 增大 热传递 A D 32 32.6% 1080 38.88【解析】解答：(1)从能源可否再生的角度看，汽油来源于石油，石油是经过几百万年的演变形成的，汽油是从石油中提炼出来的，属于不可再生能源；汽车发动机工作过程中，不可避免地产生很多热量，这些热量如不及时带走会影响机器的正常工作．由公式Q ＝cm △t 知，在质量和升高的温度相同时，与其它液体比较，因为水的比热容最大，所以吸收的热量最多，冷却效果最好．发动机工作过程中会产生热量，热量传递到水，所以水的内能增大．这是通过热传递的方式改变内能的．(2)A 、电火花发生器点火后将盒盖顶出，此时燃气的内能转化机械能，故与题目中的情境相同，故A 正确；B. 滚摆向下运动，动能增加，重力势能减小，所以是重力势能转化为动能的过程，故B 错误；C. 向下压缩空气引火仪，即将机械能转化为仪器内部空气的内能，所以是将机械能转化为内能的过程，故C 错误；D. 酒精灯加热杯中冷水，这是通过热传递的方式改变内能的，故D 错误；故选A.(3)由P ＝W Fs t t ＝＝Fv 的变形式F ＝P v可知，汽车的最大功率一定时，减小行驶速度时，可以获得更大的牵引力，故选D.(4)通过对1、2、4、5的分析可知，速度越大制动距离越大，即制动距离一定与速度有关，但明显不是正比关系，故可以想到可能与速度的平方成正比，通过计算可知制动距离的确与速度的平方成正比，所以有2240km /h 80km /h 8s（）（）＝，解得：80km/h 的制动距离为32m ；(5)由发动机输出特性曲线可知：发动机转速为2000r/min 时，其输出功率约为30kW ，每小时对外所做的有用功：W ＝Pt ＝30×103W×3600s ＝1.08×108J ；行驶100km 消耗的汽油是9L ＝9dm 3＝9×10−3m 3，则完全燃烧释放的热量：Q ＝mq ＝ρVq ＝0.8×103kg/m 3×9×10−3m 3×4.6×107J/kg ＝3.312×108J ，发动机的效率：η＝881.08103.31210W J Q J⨯⨯＝≈32.6%.(6)太阳光照射到地面时单位面积上的辐射功率为1.2×103W/m 2,如将太阳能转化为电能的效率为15%,则电池的输出功率为P ＝P 太阳能η＝1.2×103W/m 2×6m 2×15%＝1080W ；因为电能最终转化为机械能的效率为80%,所以P 机械＝P×η′＝1080W×80%＝864W ；由公式P ＝Fv 可得汽车的行驶速度：v ＝86480P W F N机械＝＝10.8m/s ＝38.88km/h.3．如图甲所示是某实验小组用初温相同、质量相等的水和煤油做“比较不同物质吸热的情况”的实验装置．（1）图甲实验装置中除了图示的器材外，还需要的测量工具有天平和________；加热过程中，水和煤油吸热的多少是通过_________________来确定的．（2）另一实验小组对图甲实验装置进行了改进，将分别装有质量相等的水和煤油的试管放在同一个盛水的烧杯内加热如图乙所示，而不是用两个酒精灯分别加热，这样做的好处是：______________________________________________。

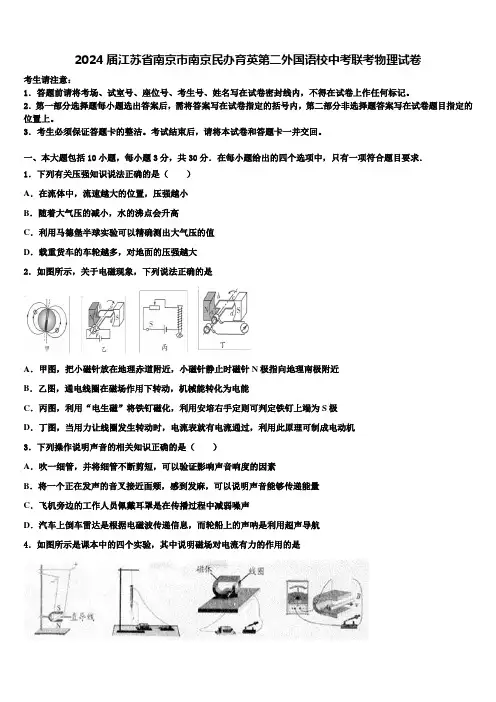

2024届江苏省南京市南京民办育英第二外国语校中考联考物理试卷含解析
