【CN210145932U】一种生猪养殖饲料用的高效搅拌机装置【专利】

合集下载

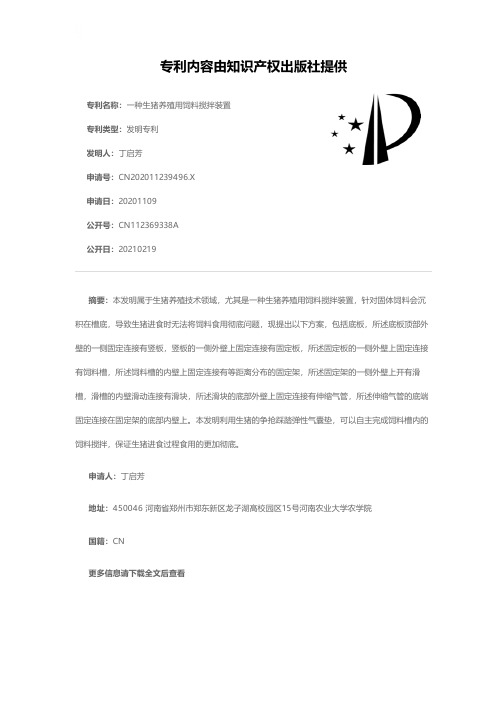

一种生猪养殖用饲料搅拌装置[发明专利]

专利名称：一种生猪养殖用饲料搅拌装置专利类型：发明专利
发明人：丁启芳
申请号：CN202011239496.X
申请日：20201109
公开号：CN112369338A
公开日：
20210219
专利内容由知识产权出版社提供
摘要：本发明属于生猪养殖技术领域，尤其是一种生猪养殖用饲料搅拌装置，针对固体饲料会沉积在槽底，导致生猪进食时无法将饲料食用彻底问题，现提出以下方案，包括底板，所述底板顶部外壁的一侧固定连接有竖板，竖板的一侧外壁上固定连接有固定板，所述固定板的一侧外壁上固定连接有饲料槽，所述饲料槽的内壁上固定连接有等距离分布的固定架，所述固定架的一侧外壁上开有滑槽，滑槽的内壁滑动连接有滑块，所述滑块的底部外壁上固定连接有伸缩气管，所述伸缩气管的底端固定连接在固定架的底部内壁上。

本发明利用生猪的争抢踩踏弹性气囊垫，可以自主完成饲料槽内的饲料搅拌，保证生猪进食过程食用的更加彻底。

申请人：丁启芳
地址：450046 河南省郑州市郑东新区龙子湖高校园区15号河南农业大学农学院
国籍：CN
更多信息请下载全文后查看。

一种畜牧业饲料高效混合搅拌装置[发明专利]

专利名称：一种畜牧业饲料高效混合搅拌装置专利类型：发明专利
发明人：占代云
申请号：CN202110022077.9
申请日：20210108
公开号：CN112774521A
公开日：
20210511
专利内容由知识产权出版社提供
摘要：本发明公开了一种畜牧业饲料高效混合搅拌装置，包括搅拌箱、搅拌杆和搅拌叶，所述搅拌箱顶端左侧设有进料斗，进料斗内侧设有螺旋叶；搅拌箱顶端右侧安装有电机框，电机框内侧右端设有第一电机和第一齿轮，电机框内侧中部设有第二电机和转动杆，搅拌箱内侧中部设有圆筒，圆筒上端外侧安装有第二齿轮，圆筒中部外侧安装有第一搅拌杆；转动杆底端安装有第一锥齿轮，圆筒底端外侧安装有第三滚动轴承，第三滚动轴承内侧安装有第二搅拌杆，第二搅拌杆内侧安装有固定杆和第二锥齿轮，第二搅拌杆外侧安装有搅拌叶。

本发明结构合理，便于对饲料进入搅拌箱，避免堵塞，还能够便于对搅拌箱内侧底端的饲料进行充分搅拌，进一步的提高饲料搅拌效率。

申请人：占代云
地址：237300 安徽省六安市金寨县青山镇抱儿山村潭口组
国籍：CN
代理机构：合肥市科融知识产权代理事务所(普通合伙)
代理人：黄珍丽
更多信息请下载全文后查看。

一种猪饲料生产用混合搅拌装置[实用新型专利]

专利名称：一种猪饲料生产用混合搅拌装置专利类型：实用新型专利
发明人：刘化伟,张江涛,王国春,付迪,李斌申请号：CN201721421984.6
申请日：20171031
公开号：CN207520945U
公开日：
20180622
专利内容由知识产权出版社提供
摘要：本实用新型涉及猪饲料加工领域，特别是涉及一种猪饲料生产用混合搅拌装置。

一种猪饲料生产用混合搅拌装置，包括第一进料筒、第二进料筒、饲料搅拌装置、混合箱和旋转架装置，所述第一进料筒和第二进料筒皆通过螺纹连接在混合箱的顶端，第一进料筒和第二进料筒皆连通混合箱的内部；所述饲料搅拌装置通过螺钉连接在混合箱的顶端的中间，饲料搅拌装置的下端插入至混合箱的内部的中端；所述混合箱通过螺栓连接在旋转架装置的顶端的中间。

本实用新型提供了一种可以通过内部饲料搅拌装置进行混合搅拌，通过旋转架装置使混合箱旋转带动饲料搅拌的猪饲料生产用混合搅拌装置，采用内外双重反向搅拌，实现猪饲料的高效、高速搅拌。

申请人：哈尔滨远大牧业有限公司
地址：150060 黑龙江省哈尔滨市哈平路集中区新疆大街8号
国籍：CN
代理机构：哈尔滨市阳光惠远知识产权代理有限公司
代理人：梁超
更多信息请下载全文后查看。

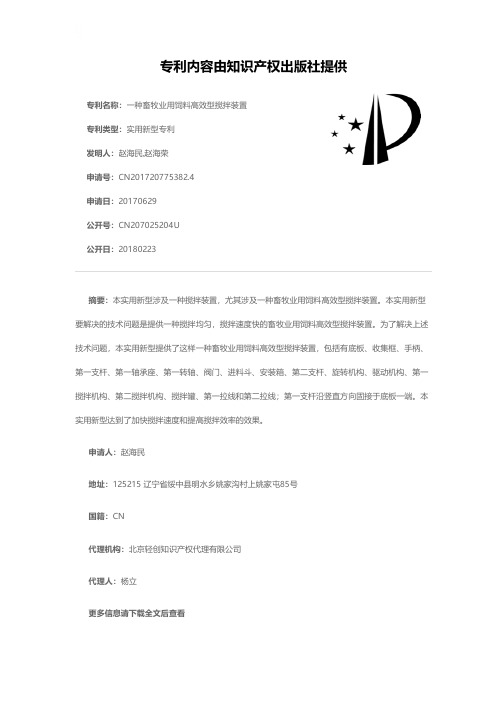

一种畜牧业用饲料高效型搅拌装置[实用新型专利]

专利名称：一种畜牧业用饲料高效型搅拌装置专利类型：实用新型专利
发明人：赵海民,赵海荣
申请号：CN201720775382.4
申请日：20170629
公开号：CN207025204U
公开日：
20180223
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种搅拌装置，尤其涉及一种畜牧业用饲料高效型搅拌装置。

本实用新型要解决的技术问题是提供一种搅拌均匀，搅拌速度快的畜牧业用饲料高效型搅拌装置。

为了解决上述技术问题，本实用新型提供了这样一种畜牧业用饲料高效型搅拌装置，包括有底板、收集框、手柄、第一支杆、第一轴承座、第一转轴、阀门、进料斗、安装箱、第二支杆、旋转机构、驱动机构、第一搅拌机构、第二搅拌机构、搅拌罐、第一拉线和第二拉线；第一支杆沿竖直方向固接于底板一端。

本实用新型达到了加快搅拌速度和提高搅拌效率的效果。

申请人：赵海民
地址：125215 辽宁省绥中县明水乡姚家沟村上姚家屯85号
国籍：CN
代理机构：北京轻创知识产权代理有限公司
代理人：杨立
更多信息请下载全文后查看。

一种生猪养殖用饲料混合搅拌装置[实用新型专利]

专利名称：一种生猪养殖用饲料混合搅拌装置专利类型：实用新型专利
发明人：黄志
申请号：CN202020703177.9
申请日：20200430
公开号：CN212417814U
公开日：
20210129
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种生猪养殖用饲料混合搅拌装置，包括搅拌筒体，所述搅拌筒体顶部贯穿并固定连接有进料管，所述搅拌筒体顶部固定连接有电机，所述电机输出端固定连接有转轴，所述转轴底部贯穿搅拌筒体并延伸至搅拌筒体内部，所述搅拌筒体内顶部固定连接有第一间隔筒，所述转轴外侧壁固定套接有多个第一连接环。

本实用新型通过搅拌筒体、电机、转轴、回形板、隔断装置和搅拌装置之间的相互配合，利用电机带动转轴转动，先对第一间隔筒内的粉料进行搅拌，然后拉开隔断装置，混合后的粉料再掉落至流动的水溶液内使得饲料成型，有效减少了结饼现象的出现，使得成型后的饲料便于生猪进食。

申请人：河南邓农食品股份有限公司
地址：474150 河南省南阳市邓州市腰店镇大房营村
国籍：CN
更多信息请下载全文后查看。

一种猪饲料生产用原料循环搅拌装置[实用新型专利]

专利名称：一种猪饲料生产用原料循环搅拌装置专利类型：实用新型专利
发明人：龚程辉,林丛梅,赵莹,黄红梅,张阳光
申请号：CN201922374501.7
申请日：20191223
公开号：CN212142340U
公开日：
20201215
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种猪饲料生产用原料循环搅拌装置，包括搅拌筒，搅拌筒内部安装有多级搅拌组件，多级搅拌组件中心处安装有循环组件，且多级搅拌组件底端还安装有升降调节组件；所以多级搅拌组件包括设置在搅拌筒内部的中心环，中心环表面均匀环形安装有若干个驱动轴，驱动轴表面连接有若干个搅拌叶片；循环组件包括设置在搅拌筒内部的循环网筒，循环网筒侧面上下两端均安装有定位座，上下两端的定位座上分别安装有主动齿轮和从动齿轮，主动齿轮和从动齿轮之间通过齿轮带传动连接，齿轮带表面均匀安装有若干个送料板，采用多级搅拌的方式搅拌猪饲料原料，并对未搅拌的原料循环搅拌，提高搅拌效果，能有效的解决背景技术提出的问题。

申请人：上海新邦生物科技有限公司
地址：201600 上海市松江区九里亭工业园区21号
国籍：CN
代理机构：上海申汇专利代理有限公司
代理人：徐俊
更多信息请下载全文后查看。

一种畜牧养殖食料搅拌混合装置[实用新型专利]

专利名称：一种畜牧养殖食料搅拌混合装置专利类型：实用新型专利
发明人：孙志刚
申请号：CN201821253755.2
申请日：20180803
公开号：CN208799993U
公开日：
20190430
专利内容由知识产权出版社提供
摘要：本实用新型涉及畜牧养殖设备领域，尤其是一种畜牧养殖食料搅拌混合装置。

它包括底座、搅拌室、电机、草料进料机构、饲料进料机构以及容料机构；搅拌室的轴心处设置有一搅拌轴以及呈螺旋状结构的螺旋条，螺旋条通过搅拌杆与搅拌轴固定连接；螺旋条的后表面延伸成型有一搅拌挡板,搅拌挡板的外端部延伸成型有一搅拌铲。

本实用新型利用搅拌轴通过搅拌杆带动螺旋条旋转，使落入搅拌室内的草料和饲料在搅拌杆和螺旋条的旋转作用下搅拌混合，并在混合搅拌后落入搅拌室内侧的底面，通过搅拌挡板和搅拌铲将落入搅拌室内侧的底面中的草料和饲料铲起和翻转，通过螺旋条的旋转作用推动食料向出料口移动。

申请人：孙志刚
地址：265400 山东省烟台市招远市温泉路98号25号楼3单元401号
国籍：CN
代理机构：深圳市汉唐知识产权代理有限公司
代理人：刘海军
更多信息请下载全文后查看。

一种畜牧业用饲料快速混合搅拌装置[发明专利]

专利名称：一种畜牧业用饲料快速混合搅拌装置专利类型：发明专利
发明人：李群星,季燎原
申请号：CN201610741655.3
申请日：20160827
公开号：CN106334477A
公开日：
20170118
专利内容由知识产权出版社提供
摘要：本发明涉及一种畜牧业用饲料混合搅拌装置，尤其涉及一种畜牧业用饲料快速混合搅拌装置。

本发明要解决的技术问题是提供一种搅拌速度快、搅拌均匀、操作方便的畜牧业用饲料快速混合搅拌装置。

为了解决上述技术问题，本发明提供了这样一种畜牧业用饲料快速混合搅拌装置，包括有左架、底板、固定板、第一轴承座、转轴、右架、第二齿条、导套、摆动杆、转盘、支撑板、第一弹簧、拉线等；底板顶部右侧设有第一轴承座和右架，右架位于第一轴承座右方，右架左侧中部设有搅拌箱，搅拌箱底部中间设有第二轴承座。

本发明达到了搅拌速度快、搅拌均匀、操作方便的效果，本装置结构新颖、实用性强，饲料搅拌均匀后能提高饲料的使用效果。

申请人：邵鹏程
地址：311800 浙江省绍兴市诸暨市同山镇南源村张坞底20号
国籍：CN
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920424185.7
(22)申请日 2019.04.01
(73)专利权人重庆市开州区白水溪养殖股份合
作社
地址 405409 重庆市开州区铁桥镇五福村6
组
(72)发明人李天见　
(74)专利代理机构北京久维律师事务所 11582
代理人邢江峰
(51)Int.Cl.
B01F 13/10(2006.01)
B01F 15/00(2006.01)
A23N 17/00(2006.01)
(54)实用新型名称
一种生猪养殖饲料用的高效搅拌机装置
(57)摘要
本实用新型公开了一种生猪养殖饲料用的
高效搅拌机装置，涉及畜牧养殖技术领域。

包括
搅拌桶，搅拌桶的上端固定连接有传动盒，传动
盒的上端通过连接架焊接有驱动电机，驱动电机
的输出轴端部伸入传动盒的内部固定连接有主
动轮，主动轮的左侧啮合连接有第一从动轮，第
一从动轮与第二从动轮的中部下端均固定连接
有传动轴，传动轴的下端伸入搅拌桶的内部通过
滚珠轴承与搅拌桶的内部底端转动连接。

通过设
置第一从动轮和第二从动轮，使搅拌桶的内部设
有两根传动轴，利用两根传动轴侧壁的搅拌杆和
搅拌板混合搅拌，提高了猪饲料与其他营养饲料
混合均匀的程度，避免了饲料混合不均匀，而影
响生猪进食后导致营养吸收不均衡。

权利要求书1页说明书3页附图3页CN 210145932 U 2020.03.17
C N 210145932
U
权　利　要　求　书1/1页CN 210145932 U
1.一种生猪养殖饲料用的高效搅拌机装置，包括搅拌桶(1)，其特征在于：所述搅拌桶(1)的上端固定连接有传动盒(2)，所述传动盒(2)的上端通过连接架(3)焊接有驱动电机(4)，所述驱动电机(4)的输出轴端部伸入传动盒(2)的内部固定连接有主动轮(5)，所述主动轮(5)的左侧啮合连接有第一从动轮(6)，所述主动轮(5)的右侧啮合连接有第二从动轮(7)，所述第一从动轮(6)与第二从动轮(7)的中部下端均固定连接有传动轴(8)，所述传动轴(8)的下端伸入搅拌桶(1)的内部通过滚珠轴承(9)与搅拌桶(1)的内部底端转动连接，所述搅拌桶(1)的内壁中部固定连接有分筛网(10)，且传动轴(8)贯穿分筛网(10)通过滚珠轴承(9)与分筛网(10)转动连接，所述传动轴(8)的上半部侧壁固定连接有搅拌杆(11)，所述传动轴(8)的中部一侧固定连接有固定杆(12)，所述固定杆(12)的下端设有磨碎轮(13)，所述传动轴(8)的另一侧固定连接有辅助毛刷(14)，且辅助毛刷(14)与分筛网(10)活动连接，所述传动轴(8)的下半部侧壁固定连接有搅拌板(15)，所述搅拌桶(1)的上半部外侧设有进料斗(16)，所述搅拌桶(1)的下半部侧壁固定连接有支腿(17)，所述搅拌桶(1)的底端固定连接有出料斗(18)。

2.根据权利要求1所述的一种生猪养殖饲料用的高效搅拌机装置，其特征在于：所述磨碎轮(13)的轮面开设有波浪槽(19)。

3.根据权利要求1所述的一种生猪养殖饲料用的高效搅拌机装置，其特征在于：所述分筛网(10)的网孔孔径设为0.1cm-0.2cm之间。

4.根据权利要求1所述的一种生猪养殖饲料用的高效搅拌机装置，其特征在于：所述搅拌杆(11)设为U型，所述搅拌板(15)设为S型。

5.根据权利要求1所述的一种生猪养殖饲料用的高效搅拌机装置，其特征在于：所述磨碎轮(13)设置在分筛网(10)的正上方，且磨碎轮(13)与分筛网(10)的距离设为0.5cm-1cm。

6.根据权利要求1所述的一种生猪养殖饲料用的高效搅拌机装置，其特征在于：所述固定杆(12)的下端固定连接有夹持杆(20)，且夹持杆(20)设有两个，且夹持杆(20)与夹持杆(20)之间通过转轴转动连接有磨碎轮(13)。

7.根据权利要求1所述的一种生猪养殖饲料用的高效搅拌机装置，其特征在于：所述搅拌杆(11)为上下交错设置，且搅拌杆(11)的规格均相同。

2。
