立式饲料搅拌机混合机必读
立式搅拌机操作规程
立式搅拌机操作规程立式搅拌机操作规程一、前言立式搅拌机是一种常见的工业设备，广泛应用于化工、制药、食品、饲料等领域。
为了保证立式搅拌机的正常运行和操作人员的安全，特制定此操作规程。
二、安全操作1. 操作前应穿戴好个人防护装备，包括安全帽、防护眼镜、耳塞、防护手套和防尘口罩等。
2. 检查搅拌机周围的环境是否安全，确保有足够的通风和照明设备。
3. 检查搅拌机的电源是否接地可靠，电路是否正常。
4. 在操作之前，应先检查搅拌机的各个部件是否正常，如传动装置、搅拌桨等。
5. 搅拌机的工作温度应控制在规定的范围内，不得超过设备的承受能力。
6. 搅拌液的浓度、粘度、PH值等应根据实际需要进行调整，并遵循相关的工艺要求。
7. 搅拌机在搅拌过程中会产生较大的噪音和振动，操作人员应远离搅拌机，确保个人安全。
三、操作步骤1. 打开搅拌机的电源开关，确保搅拌机的电机正常运行。
2. 根据工艺要求，选择适当的搅拌桨，并将其安装在搅拌机的主轴上。
3. 将待搅拌的物料倒入搅拌桶中，注意物料的浓度和量要控制在规定范围内。
4. 关闭搅拌桶的盖子，确保密封性良好，防止物料溢出。
5. 根据工艺要求，调节搅拌机的转速和时间，控制好搅拌的效果。
6. 在搅拌过程中，注意观察搅拌液的状态，如发现异常情况应及时停止搅拌并进行检查。
7. 搅拌结束后，先关闭搅拌机的电源开关，再打开搅拌桶的盖子，将物料倒出。
8. 关闭搅拌机的电源开关，并进行设备清洁和维护。
四、安全注意事项1. 操作人员在操作搅拌机时，应集中注意力，不得分散注意力。
2. 搅拌机的操作人员应严格遵守操作规程，不得私自更改设备参数。
3. 在操作过程中，不得把手或其他物体伸入搅拌桶内，以免发生意外。
4. 当发现搅拌机有异常声音、振动、烟雾等现象时，应立即停止操作，并寻求专业维修人员的帮助。
5. 搅拌机使用完毕后，应及时清洁设备，防止物料残留和细菌滋生。
六、总结立式搅拌机是一种重要的工业设备，其操作需要遵循一定的规程和注意事项。
饲料搅拌机的设计
饲料搅拌机的设计学生姓名学号所属学院机械电气化工程学院专业农业机械化及其自动化班级指导教师日期前言随着畜牧业的发展，对饲料数量及质量有了更进一步的需求。
搅拌机是饲料加工中的关键设备，因此搅拌机的正确设计对生产饲料的质量及经济性有着重要影响。
据我国情况，在大中城市，在建设大中型配合饲料厂的同时，重点放在兴建须混合饲料厂；在蛋白质饲料资源丰富的地区，建设浓缩饲料厂：而在县和乡镇，则多建中小型配合饲料厂和饲料加工机组。
占配合饲料的0.5％一2％的预混合词料或占15％左右的浓缩饲料由城市先进设备生产，把这些桔料运往农村，与农村能量饲料加工成配合词料。
这样，就地生产，就地供应，减少运输和设备投资，方便用户，并能充分发挥饲料的经济效益。
目前我国配合饲料厂的规模，有2.5t／h、5t／h、10t／h、20t／h等几种；0.3t／h、0.5t／h、1.0t／h、1.5t儿等多种。
双螺旋饲料搅拌机能使饲料的营养充分混合达到最大程度饲料的应用。
主要是靠饲料搅拌机的搅拌机构（双螺旋搅拌机构）的转动搅拌来完成饲料的均匀混合的过程。
关键词：双螺旋；饲料；搅拌机；均匀目录1 绪论 (1)1.1 本课题研究对象和内容 (1)1.2 研究的目的和意义 (1)1.3 可行性分析 (1)2 饲料搅拌机的国内外研究现状 (1)2.1 国内的饲料搅拌机研究现状 (1)2.2 国外的饲料搅拌机研究现状 (2)3 基本结构、原理及主要技术参数 (4)3.1 饲料搅拌机总体结构 (4)3.2 主要技术参数 (5)3.3 螺旋搅拌机构的结构与分布 (5)4 传动部分的设计 (6)4.1 电动机的选择 (6)4.2选电动机类型 (7)5 确定传动比 (8)6 螺旋搅拌机构的设计 (9)6.1 螺旋升角 (9)6.2 螺旋搅拌机构的设计 (10)7 搅拌机箱体、箱体支架的计算及工作量计算 (11)8 轴的校核及V带选取 (12)8.1轴的校正 (12)8.2 V带的选取 (13)总结 (16)致谢 (17)参考文献 (18)1 绪论1.1 本课题研究对象和内容在配合饲料的工艺中，词料的混合是一项很重要的工序，因为它直接关系到配合饲料质量，所以这个过程必须由饲料搅拌机来完成[1]。
W150PL食品混合机操作手册说明书
SPARE PART AND OPERATION MANUALFOOD MIXER Model W150PL 1993 to PresentForm 109 (09/10)TABLE OF CONTENTSW150PLInstallation Instructions (43)Operating Instructions (44)Cleaning-Maintenance (45)Belt Adjustments and Removal (46)Adjusting the Bowl Clamping (47)Capacity Chart (9)Machine Column......................................................................................................48-49 Bowl Arms/Microswitches........................................................................................50-53 Planetary Head........................................................................................................54-55 Transmission...........................................................................................................56-57 Speed Lever Assembly............................................................................................58-59 Instrument Panel/Power Supply...............................................................................60-63 Bowl Screen.............................................................................................................64-65 Accessories.............................................................................................................66-67 Electrical Diagrams..................................................................................................68-711. Lower the bowl using the bowl lift lever or thebowl lift switch on the front panel.4. Close bowl screen and raisethe bowl arms into the upposition.5. Turn timer to 10 minutes andpush “start” .6. Insure cover is rotating inthe correct direction.2. Open the bowl screen.3. Remove the bowland tools.Prior to a possible repair or adjustment, switch off the mixer by disconnecting the power cable.lower fork (G) and on the rear pulley set out-side the fork for belt tightener (B), (both mustpoint backwards).5. Tolerances in the transmission might causethe special V-belt (A) to hit the pins (Z) of thepulley sets when the speed has been adjust-ed. In such cases the distance (X) must bereduced. (+ or - 1/8" of 12 1/4")6. Then follow the section: “Adjustment ofspeed”Machine Column W150PLDescription1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.Fig.No.Column Top LidRear Access PanelThreaded Bushing Top Lid Screw Top LidScrew Rear Access Plate Indicator ArrowPlug Button (non bowl screen only)Knee PadIntermediate Pad 3mm Intermediate Pad 6mm Foot PadBushings Bowl Arm Shaft Upper NSF Plate Lower NSF Plate Nut for NSF Plate WasherW150PL 140-22MO 150N-21150N-22.7STA 6580STA 5017STA 508015-245STA 651980-21280N-214.380N-214.680N-213STA 2530140-270140-274STA 5834STA 6027Description1.1A.1B.1C.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.Fig.No.Bowl Lift Motor Magnetik 24VDC Bowl Lift Motor Magnetik 220VAC Bowl Lift Motor Magnetik 115VAC Control Box for 24VDC (Not shown)Bracket Lower Bowl Lift Motor BoltPin f/lower bowl lift motor Cotterpin WasherPneumatic SpringBracket f/Pneumatic Spring Upper Bolt f/Pneumatic Spring Bolt NutLockwasher Bowl ArmsBowl Arm Roller Threaded Shaft Bowl Arm Front RollerTapered Roller for Bowl Arms Bushing for Tapered RollerBushing MB5030DU W150 Bowlarm Bushing MB5040 W150 Bowlarm Screw M8x16mm Bowl Arm Roller Socket Head Bolt M10x50 F/Roller WasherPlug Button Bowl Arm Bolt Nut BoltBowl Arm Shaft Snap RingBowl Arm Guide PlateScrew f/Guide Plate W150PL Sold with assembly 140-69M only Sold with assembly 140-69M only Snap RingNut M30x2/Bowl Arm Adjuster Lock Plate / Bowl Arm Adjuster WasherBall Mounting M8 for Pnu Sprng Fastening Ball 013 for Pnu SpgW150PL 140-86.15140-86.5140-86.6140-87140-116STA 5454100-67STA 6205STA 6058140-121M 140-119140-120STA 5454STA 5815STA 6058see diagram 31-12731-128140-127140-128STA 2527STA 2530STA 5088STA 5678STA 6010STA 6518STA 5825STA 5345140-68STA 3464140-71.1STA 5620see diagram see diagram STA 3467140-170140-69.1STA 6020140-121.1140-121.2Bowl Arms W150PLBowl Lift Microswitches W150PLDescription1.2.3.4.5.Fig.No.Bowl Arm Microswitch Cable InletMicroswitch Mounting Screws Bolt Bowl Lift Bracket LockwasherW150PL 81-173STA 3002STA 5274STA 5312STA 6053Planetary Head W150PLDescription1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.42A 43.Fig.No.V-Belt (Must be changed as a set)Snap Ring Washer Snap RingPlanetary Pulley Ball Bearing Snap Ring BoltLockwasherMain Bearing Casting Distance Tube Gear Wheel Screw Shroud Spacer Snap Ring Snap Ring Eccentric Disc Ball Bearing Snap RingNeedle Bearing w/ Race Washer KeyUpper Rim Pinion Main ShaftLower Rim PinionRace for Needle Bearing PinLower Planetary Head Casting Lockwasher Bolt SealNeedle Bearing w/Race SpacerBall Bearing Snap Ring Key KeyStainless Steel Cover Rubber Ring LockwasherBolt (Allen Head-under cover)Bolt (Hex Head S/S-over cover)Bayonet ShaftW150PL 100N-90.2Order qty 4STA 3419STA 6048STA 3419100N-129A 100-99STA 3532STA 5346STA 6057100-3100-141100-1STA 5044100-22.9P 100-37STA 3530STA 3478100-36100-100STA 3530100-96100-235STA 2030100-31100N-30100N-32N 100-101RACE STA 6460100-2STA 6057STA 5644100-108R 100-101100-37100-97STA 3532STA 2034STA 2039100-272100-209STA 6057STA 5650STA 5652150N-33Transmission W150PLDescriptionSTA 3220STA 601827-227STA 561215-1715-10360-15.1M NA 60-9115-15660-285150N-13.1M NASTA 2011NASTA 501860-61N/ASTA 5345STA 6010STA 5433STA 6026STA 5815STA 604020-19STA 5810STA 5446STA 5810STA 589540P-27520-2630N-305STA 6040STA 589527-16STA 340715-4615-18STA 601860-13M STA 3410100N-41STA 2022100N-128 (4V)27-102STA 3514STA 5348STA 6026100N-6STA 3410150N-85.50150N-85.101.2.3.4.5.6.7.8.9.10.11.12.13.14.14A.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.50A.Fig.No.Grease Zerk WasherClamping Ring w/screw Screw f/clamping ring Vari Speed Collar Ball Bearing Movable Pulley BushingVari Speed Belt Reducer Drive PinMotor Pulley Bottom Half Assembly Set ScrewKey (no attachment drive)Key (f/units with attachment drive)Slotted Screw f/motor mount plate Motor Mount Plate LabelMounting Bolt f/speed mechanism WasherBolt f/motor mount plate Washer Nut f/rackWashers for spring fork Upper ForkJam Nut f/ low speed stop Bolt f/high speed stopJam Nut f/ high speed stop Flanged Nut f/low speed stop Vari Spring TrestlePin Bolt f/low speed stop Washers for spring forkFlanged Nut f/low speed stop Lower ForkSnap ring f/rack RackBearing for Rack WasherUpper Pedestal Pulley Snap Ring Pedestal ShaftKey f/Pedestal Shaft Pulley f/Pedestal Shaft Ball Bearing Snap Ring Bolt WasherPedestal Arm Snap RingMotor 220V 3 Phase Motor 480V 3 PhaseW150PL1. 2. 3. 4. 5. 6.Speed Lever System W150PL Description W150PL150N-47M30N-47.1030N-47.20STA 3306STA 3414STA 5247Fig.No.Speed LeverDisc w/ arrowWhite ClampBlack KnobSnap RingScrewElectrical Control Panel W150PL 1998-PresentDescriptionW80-W10060-86.131-174.231-174.330-188.1530-190STA 5987STA 6483STA 3017STA 3038STA 301020-88.2420-88.2120-88.47STA 5097STA 6483100-88.520-88.91STA 523231-45731-15231-1491.2.3.4.5.6.7.8.10.11.12.12A.13.14.15.16.16A.17.18.19.20.Fig.No.Power Bowl Lift Switch (if applicable)Start Button complete Stop Button complete Timer (220v)Timer Scale 15 minute NutCable Inlet f/14/2 cable Cable Inlet f/14/4 cable Nut NutThermal Overload 220v*Thermal Overload 480v*Auxiliary Switch*ScrewPress Screw Contactor 220v*Contactor 480v*ScrewGround ClampPlastic Electrical BoxFront Control Plate w/o Power Bowl Lift *On versions produced from 2005 topresent, these components are located in the rear power supply box, behind the rear access panel on the mixer frame. Refer to the following diagram.Electrical Power Supply W150PL 1998-PresentDescriptionW80-W10020E-41820E-416100-88.520-88.9120-88.4720-88.2420-88.21140E-420140E-421100N-86.0160E-430.1150E-4251.2.3.3A.4.55A.6.7.8.9.10.Fig.No.FuseFuse Holder Contactor 220V Contactor 480V Auxiliary SwitchThermal Overload 11-16 Amps Thermal Overload 4-6.2 Amps Relay 24VDC IDEC RH1B-U Relay SocketLINAK Power Bowl Lift Control Transformer 220v/31v RectifierBowl Screen W150PLDescriptionW150PL 225/150N STA 5250STA 581956SN30-22STA 5665STA 566556SN30-2156SN30-2456SN30-23STA 525156SN20-3056SN30-1356P30-15STA 5810STA 605656G30-26225/150NR 225/150NF 2271.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.Fig.No.Bowl Screen Kit W150PL Screw NutBowl Screen Cam notched Set Screw f/cam Set Screw f/keeper BushingNut f/ bushing CamScrew f/microswitch MicroswitchBracket f/ microswitchMicroswitch bracket assembly NutLockwasherNut f/bowl screen adjustment Rear bowl screen W150PL Front bowl screen W150PL Ingredient ChuteAccessories W150PLDescriptionW150PL 203/150203/80BN 213/150N 213/80BN 205/150N 205/80BN 204/150N 207/150N 221/150N 207/80BN 210/150N 220/150N 224/150N 224/80BN 215/80BN 215/150N1.2.3.4.5.6.7.8.9.10.11.12.13.14.18.19.Fig.No.S/S Bowl 150 Qt. S/S Bowl 80 Qt.Dough Hook 150 Qt. Dough Hook 80 Qt. Flat Beater 150 Qt. Flat Beater 80 Qt.S/S Flat Beater 150 Qt. Wire Whip 150 Qt.Reinforced Wire Whip 150 Qt. Wire Whip 80 Qt.S/S Wing Whip 150 Qt. Powder Mixing Tool 150 Qt. Bowl Scaper 150 Qt. Bowl Scraper 80 Qt .Bowl Truck f/80 Qt. BowlBowl Truck f/150 Qt. Bowl (Dual castors)Wiring Diagram 1993-2004 W150PLThis page intentionally left blank.Varimixer14240 South Lakes DriveCharlotte, NC 28273(800) 222-1138。
饲料搅拌机的参数
饲料搅拌机的参数
饲料搅拌机是畜牧饲料加工中不可或缺的设备之一，它的参数直接影响到生产效率和产品质量。
以下是饲料搅拌机常见的几个参数： 1. 搅拌桶容积：搅拌桶容积越大，一次可搅拌的饲料量就会越多，生产效率也会提高。
2. 搅拌速度：搅拌速度决定了饲料混合的均匀程度，一般来说，搅拌速度越快，混合效果越好，但也要考虑饲料的磨损情况。
3. 功率：饲料搅拌机的功率越大，可以搅拌的饲料量也越大，但也会带来能耗和生产成本的增加。
4. 重量：饲料搅拌机的重量也是一个重要的参数，一般来说，重量越大，稳定性越好，也能更好地保证搅拌效果。
5. 外形尺寸：饲料搅拌机的外形尺寸也是需要考虑的因素，需要根据自己的生产场地和设备安排来选择合适的尺寸。
以上是饲料搅拌机的一些常见参数，生产厂家在选择饲料搅拌机时，需要综合考虑这些因素，根据自己的生产需求来选择合适的设备。
- 1 -。

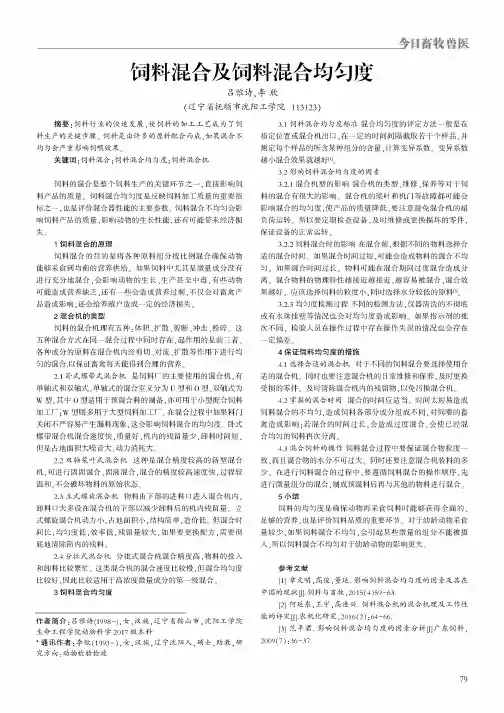

饲料混合及饲料混合均匀度
_____________________________________________日畜牧兽医饲料混合及饲料混合均匀度吕雅诗，李欣摘要：饲料行业的快速发展，使饲料的加工工艺成为了饲 料生产的关键步骤。
饲料是由许多的原料配合而成，如果混合不均匀会严重影响饲喂效果。
关键词：饲料混合;饲料混合均匀度;饲料混合机饲料的混合是整个饲料生产的关键环节之一，直接影响饲料产品的质量。
饲料混合均匀度是反映饲料加工质量的重要指 标之一，也是评价混合器性能的主要参数。
饲料混合不均匀会影 响饲料产品的质量，影响动物的生长性能,还有可能带来经济损失。
1饲料混合的原理饲料混合的目的是将各种原料组分按比例混合确保动物能够采食到均衡的营养供给。
如果饲料中尤其是微量成分没有 进行充分地混合，会影响动物的生长、生产甚至中毒，有些动物可能造成营养缺乏，还有一些会造成营养过剩,不仅会对畜禽产 品造成影响,还会给养殖户造成一定的经济损失遥2混合机的类型饲料的混合机理有五种:体积、扩散、剪断、冲击、粉碎。
这五种混合方式在同一混合过程中同时存在,起作用的是前三者遥 各种成分的原料在混合机内经剪切、对流、扩散等作用下进行均匀的混合，以保证畜禽每天能得到合理的营养。
2.1卧式螺带式混合机是饲料厂的主要使用的混合机，有单轴式和双轴式。
单轴式的混合室又分为U 型和0型。
双轴式为 W 型。
其中O 型适用于预混合料的制备，亦可用于小型配合饲料 加工厂;W 型则多用于大型饲料加工厂。
在混合过程中如果料门 关闭不严容易产生漏料现象,这会影响饲料混合的均匀度遥卧式螺带混合机混合速度快,质量好，机内的残留量少,卸料时间短， 但是占地面积大噪音大,动力消耗大。
2.2双轴桨叶式混合机这种是混合精度较高的新型混合机，可进行固固混合、固液混合，混合的精度较高速度快,过程较温和,不会破坏物料的原始状态遥2.3立式螺旋混合机物料由下部的进料口进入混合机内，卸料口大多设在混合机的下部以减少卸料后的机内残留量。
6立方犁刀混合机技术参数
6立方犁刀混合机技术参数
6立方犁刀混合机是一种用于农业和畜牧业的设备，主要用于混合饲料和肥料。
以下是一些可能的技术参数：
1. 容量，6立方，指的是混合机的容积，也就是它一次可以混合的最大容量。
2. 功率，混合机的功率通常以马力或千瓦为单位，这决定了它的混合效率和工作性能。
3. 转速，混合机的转速影响着混合的均匀程度和混合时间。
4. 混合时间，通常以分钟为单位，不同的混合机可能有不同的混合时间要求。
5. 混合方式，混合机可能采用不同的混合方式，如搅拌、翻转等，这会影响混合的效果和速度。
6. 外形尺寸，混合机的长宽高尺寸，这对于安装和使用都有重要意义。
7. 适用物料，混合机适用的物料种类，如饲料、肥料等。
8. 控制方式，混合机的控制方式，如手动控制、自动控制等。
9. 设备重量，混合机的重量对于运输和安装都有重要意义。
以上是一些可能的技术参数，具体的参数可能会因不同厂家和型号而有所不同。
在选择和使用混合机时，需要根据实际需要和生产情况来确定最合适的技术参数。
立式搅拌机设计说明及参数分析
立式搅拌机设计说明及参数分析设计说明：立式搅拌机是一种常用的工业设备，用于在生产过程中混合、搅拌和均匀分散不同物料。
设计一个高效、可靠和安全的立式搅拌机对于提高生产效率和产品质量具有重要意义。
下面是立式搅拌机设计时需要考虑的几个方面：1. 结构设计：立式搅拌机主要由电机、传动系统、搅拌装置（叶片或搅拌桨）、搅拌筒等组成。
在设计搅拌筒时，需要考虑到容量、形状以及材料的选择。
搅拌筒可以是圆柱形或圆锥形，根据实际生产需求选择合适的形状。
材料的选择要考虑到耐磨性、耐腐蚀性以及易维护等因素。
2. 传动系统设计：立式搅拌机的传动系统通常采用皮带传动或直接驱动。
在选择传动方式时，需要考虑传动效率、可靠性以及成本等因素。
同时，还需要设计适当的润滑和密封装置以保护传动系统的正常运行。
3. 搅拌装置设计：搅拌装置的设计对于搅拌效果有直接影响。
常见的搅拌装置有叶片式和桨叶式。
叶片式搅拌装置适用于较粘稠的物料，而桨叶式搅拌装置适用于易流动的物料。
在设计搅拌装置时，需要考虑到搅拌强度、搅拌速度以及搅拌均匀性等因素。
4. 安全设计：在设计立式搅拌机时，安全性是非常重要的考虑因素。
可以通过设计防护罩、安全开关和停机保护装置等措施来确保操作人员的安全。
参数分析：在设计立式搅拌机时，需要考虑的参数有很多。
以下是几个重要的参数，对于搅拌机的性能有着直接影响：1. 容量：搅拌机的容量决定了每次生产的物料量。
容量的选择应根据生产需求和工艺要求来确定。
2. 转速：搅拌机的转速决定了搅拌装置的搅拌力度。
转速太低会导致搅拌不均匀，而转速太高则容易造成物料飞溅和能耗过高的问题。
合理选择转速可以提高搅拌效果和生产效率。
3. 功率：搅拌机的功率决定了其搅拌能力。
功率过低会导致搅拌不充分，功率过高则可能造成能耗浪费。
根据物料性质和生产需求，选择适当的功率是必要的。
4. 搅拌时间：搅拌时间是指物料在搅拌机中停留的时间。
搅拌时间的长短会影响搅拌的均匀性和混合程度。
立式搅拌机性能参数
立式搅拌机性能参数立式搅拌机主要用于：塑料片料、粉碎料、塑料粒料、塑胶新旧料及添加色母搅拌均化等用途。
1、螺旋循环搅拌使得原料混合更加均匀、快速；2、适用于各种塑料原料与色母的混合搅拌，新、旧料及色母混合则效果更佳；3、设备与原料所接触部分的材料皆为全不锈钢制作，清洗容易，避免锈蚀；4、有电控安全保护装置，确保操作安全立式搅拌机有多种形式，如单螺旋锥形混合机，双螺旋锥形混合机，直筒混合机，以及简易的电机加搅拌浆形式等。
干粉行业常用的搅拌机称为内螺旋混合机。
内螺旋混合机主要由进料料斗、引料螺旋、物料提升螺旋、筒体、卸料阀等结构组成。
传统的内螺旋混合机为单电机、单螺旋结构，进料不均匀，很容易造成堵料。
内螺旋混合机经过多年的技术改良，混合流畅度及均匀度比普通混合机好。
起动混合机后，被搅拌物料从内螺旋混合机的进料斗经引料螺旋进入立式螺旋输送器，被混合物料经过螺旋向上提升到达顶端后，再以伞状飞抛，沿混料筒体四周下落。
从顶部抛洒下来的物料掉入混合机底部的缺口处，自动进入垂直螺旋输送器，物料被再次向上提升、混合。
物料在混合机内部作往复循环混合，直到混合均匀。
内螺旋混合机的出料口与卧式混合机有所不同，卧式混合机一般采用底部气动大开门，而螺旋混合机其结构决定了开口方式只能为蝶阀出料，蝶阀出料技术保证了出料干净、快捷。
内螺旋混合机[1]广泛适用于中低档内外墙腻子粉、饲料、化工粉体等混合均匀度要求不高的粉体物料的搅拌混合。
对于混合均匀度要求较高、黏度高的粉体及密度差异较大、粉料种类多、投料比小的粉体及颗粒混合不适用。
如保温砂浆、抗裂砂浆、食用香料、医药等混合应优先选用无重力混合机。
内螺旋混合机优点：投资小、维护简单、占地面积小；缺点：混合均匀度不高、清洗困难、混合时间长、设备不便升级。
立式搅拌机图片：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信誉第一质量第一
产品简介
凡属生产制造质量问题，从发货之日起，
三个月内由厂方负责维修（不包括易损
件，易损件：轴承、皮带、罗底、锤片、
螺丝），用户因违反操作规程造成损坏，
厂方上门维修时的一切费用由用户承
担。
本机组动力齐全，接上电源即可工作，
负责安装调试。
性能参数
立式饲料搅拌机，这是专为农村饲养户、小型饲养场、中小型配合饲料厂设计的小型饲料加工设备，集垂直提升、混合仓、水平
输料为一体；具有结构简单紧凑、一次性小投资、经济实
用、维修方便，不需特殊生产场地等优点；混合均匀，可
生产预混料、浓缩料、全价粉料等
最适合小型养殖户使用，猪，牛，马，兔子，鸡，鱼，等。
饲料搅拌与粉碎等功能故障排除
故障现象原因排除方法
1、电机不能启动1、保险丝烧断
2、控制电路故障
1、更换保险丝
2、检修控制电路
2、粉碎机震动厉害1、锤片磨损不均
2、对称组锤片重量相差太大
3、超载
1、调整或更换
2、平衡搭配
3、减少喂量
3、粉碎机响声异常1、铁、石块进入粉碎机
2、机内零件损失或脱落
1、停机清除停机检查、更换
2、损坏零件
4、成品过程1、筛片损坏
-4-
2、筛片没有上紧
1、更换筛片
2、重新装好
5、生产率下降1、物料含水份高
2、锤片磨损严重
1、晒干物料
2、调头或更换锤片
6、吸咀吸不上料1、吸入口堵塞
2、风机叶片磨损严重
3、电压太低
1、消除堵塞物
2、更换内机叶片
3、插销原因
信誉第一质量第一
产品简介
凡属生产制造质量问题，从发货之日起，
三个月内由厂方负责维修（不包括易损
件，易损件：轴承、皮带、罗底、锤片、
螺丝），用户因违反操作规程造成损坏，
厂方上门维修时的一切费用由用户承
担。
本机组动力齐全，接上电源即可工作，
负责安装调试。
性能参数
立式饲料搅拌机，这是专为农村饲养户、小型饲养场、中小型配合饲料厂设计的小型饲料加工设备，集垂直提升、混合仓、水平
输料为一体；具有结构简单紧凑、一次性小投资、经济实
用、维修方便，不需特殊生产场地等优点；混合均匀，可
生产预混料、浓缩料、全价粉料等
最适合小型养殖户使用，猪，牛，马，兔子，鸡，鱼，等。
饲料搅拌与粉碎等功能故障排除
故障现象原因排除方法
1、电机不能启动1、保险丝烧断
2、控制电路故障
1、更换保险丝
2、检修控制电路
2、粉碎机震动厉害1、锤片磨损不均
2、对称组锤片重量相差太大
3、超载
1、调整或更换
2、平衡搭配
3、减少喂量
3、粉碎机响声异常1、铁、石块进入粉碎机
2、机内零件损失或脱落
1、停机清除停机检查、更换
2、损坏零件
4、成品过程1、筛片损坏
-4-
2、筛片没有上紧
1、更换筛片
2、重新装好
5、生产率下降1、物料含水份高
2、锤片磨损严重
1、晒干物料
2、调头或更换锤片
6、吸咀吸不上料1、吸入口堵塞
2、风机叶片磨损严重
3、电压太低
1、消除堵塞物
2、更换内机叶片
3、插销原因。
