铁路机车司机室CO2空调技术发展与应用

铁路机车司机室CO2空调技术发展与应用

铁路机车司机室CO2空调技术发展与应用摘要:文章介绍了铁路机车司机室CO2空调系统技术发展现状,分析了CO2空调系统的技术优势和研发需求,分析了铁路机车司机室CO2空调系统的关键技术和发展趋势。

关键词:CO2空调系统;铁路机车;司机室空调0 引言过去铁路机车空调中一般使用CFC和HCFC为制冷剂,自1987年签订《蒙特利尔协定书》以来,以CFC和HCFC做制冷剂的空调面临严重挑战,全球各国开始寻找合适制冷剂,目前使用的R134a和混合制冷剂R407C并不能满足长期替代要求,大多数有较高的温室效应(GWP)等缺点。

根据“京都协议书”R134a也是即将被淘汰的工质[1]。

人工合成化合物隐含着不可预知的风险,因此天然制冷剂引起了人们极大关注。

其中R744有良好的热力性质及环保性质,尤其受到重视。

欧盟2014年初正式通过《含氟温室气体法规》,拟大幅度消减电器含氟温室气体排放量,包括停止预先注入含氟温室气体空调及冷藏设备,逐步禁止全球变暖潜能值高的氢氟碳化合物。

制冷界专家认为,R744将是二十一世纪制冷空调理想制冷剂,具有良好的前景和必然趋势。

随着中国“蓝天计划”的启动,将逐渐淘汰臭氧消耗潜能值(ODP)和全球变暖潜能值(GWP)高的冷媒[2]。

1 国外铁路机车司机室CO2空调系统技术发展情况1.1 德国交通车辆CO2空调系统技术发展情况德国Kassel大学Kohler等人对CO2冷媒在热泵空调和汽车空调应用做了研究,在综合考虑了重量、安全、可靠性、密封性、系统性能和效率后,他们认为CO2跨临界循环系统将是21世纪汽车空调中唯一可选的可靠的制冷系统。

德国Dresden大学的H Quack等人分别对CO2跨临界循环系统的主要的部件和系统在火车的空调制冷系统中应用可能性等进行研究。

研究结果表明,在机车空调使用CO2跨临界循环系统,不但对环境保护有重要作用,而且在系统效率也同样有提高的潜力。

1.2 日本交通车辆CO2空调系统技术发展情况日本的丰田汽车与电子装备公司共同研制的燃料电池汽车“FCHV”上安装了CO2空调,通过了试验进入了商业化阶段。

列车空调工作原理

列车空调工作原理

下降的大小取决于流动界面收缩的比例
节流装置的作用
• •

(1)节流降压:当常温高压的制冷剂饱和液体流过节流阀,变成低温低 压的制冷剂液体并产生少许闪发液体。进而实现向外界吸热的过程。 (2)调节流量:节流阀通过感温包感受蒸发器出口处制冷剂过度热的变 化来控制阀的开度,调节进入蒸发器的制冷剂流量,使其流量与蒸发器的 热负荷相匹配。当蒸发器热负荷增加时阀开度也增大,制冷剂流量随之增 加,反之,制冷剂流量减少。 (3)控制过度热:节流机构具有控制蒸发器出口制冷剂过度热的功能, 既保持蒸发器传热面积的充分利用,又防止吸气带液损坏压缩机的事故发 生。
蒸发器
请在此输入您的文本。请在此输入您的文本。
蒸发器工作原理

当中温高压的业态制冷剂经过节流装置后进入蒸发器,通过管道内壁,外 币,翅片等器件时,会吸收其中空间的热量,是制冷剂气化变成低温低压
的的制冷剂气体,从而达到制冷,降温的目的。
节流装置
• •
1.节流装置工作原理 制冷剂通过阀门是流动截面突然收缩,流体流速加快,压力下降,二压力
冷凝器
• 空调冷凝器的工作原理及作用

制冷剂有个特点,当容积和压力高到一定的时候,会变成液体。制冷剂由压缩机输送到 冷凝器,冷凝器的作用就是将高温高压的气体冷却成高温高压的液体。这就是冷凝的过 程,也是一个散热的过程。冷凝器就是一个将制冷剂不断从气体压缩成液体的一个器件, 在这个过程中,冷凝器会不断散热,所以冷凝器的表面是很烫的。
列车空调工作原理
列车空调怎样制冷?
利用制冷剂由液体状态汽化为蒸气状态过程中吸收热量,被冷却介 质因失去热量而降低温度,达到制冷的目的。
制冷剂在变为蒸气之后,需要对它进 行压缩、冷凝、继而进行再次汽化吸 热。对制冷剂蒸气只进行一次压缩, 称为蒸气单级压缩。

旅客列车空调失效应急处置办法

旅客列车空调失效应急处置办法

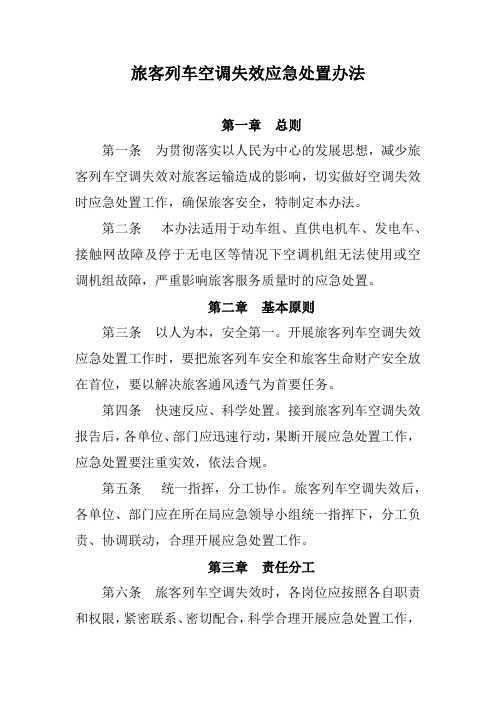

旅客列车空调失效应急处置办法第一章总则第一条为贯彻落实以人民为中心的发展思想,减少旅客列车空调失效对旅客运输造成的影响,切实做好空调失效时应急处置工作,确保旅客安全,特制定本办法。

第二条本办法适用于动车组、直供电机车、发电车、接触网故障及停于无电区等情况下空调机组无法使用或空调机组故障,严重影响旅客服务质量时的应急处置。

第二章基本原则第三条以人为本,安全第一。

开展旅客列车空调失效应急处置工作时,要把旅客列车安全和旅客生命财产安全放在首位,要以解决旅客通风透气为首要任务。

第四条快速反应、科学处置。

接到旅客列车空调失效报告后,各单位、部门应迅速行动,果断开展应急处置工作,应急处置要注重实效,依法合规。

第五条统一指挥,分工协作。

旅客列车空调失效后,各单位、部门应在所在局应急领导小组统一指挥下,分工负责、协调联动,合理开展应急处置工作。

第三章责任分工第六条旅客列车空调失效时,各岗位应按照各自职责和权限,紧密联系、密切配合,科学合理开展应急处置工作,各工种岗位职责如下:(一)列车长负责向所在铁路局客运(客服)调度员报告,视情况提出列车在前方最近客运站停车的请求;负责组织列车乘务人员(含餐服员、保洁员、乘警/安全员,下同)安装防护网、打开动车组车门(具体操作详见附件2);负责组织旅客安全疏散、换乘至其他旅客列车。

(二)司机负责向列车调度员报告行车信息;负责配合列车长开启动车组车门,确认车门开关状态;根据列车长、随车机械师的请求及列车调度员发布的调度命令安全行车。

(三)随车机械师(车辆乘务员)负责旅客列车空调故障应急处置工作;负责配合列车长开启动车组车门;负责协助CRH1/CRH380D型动车组司机采取越陣行车模式行车。

(四)发生地所在铁路局客运(客服)调度员负责通知始发局限制或停止发售车票;负责通知前方铁路局采取改签、退票等措施。

动车调度员负责核对热备、备用动车组信息,了解故摩处置进度,参与制定救援方案;列车调度员负责旅客列车空调失效后的行车及救援组织工作。

国内外火车空调发展概况PPT课件

国内外火车空调发展概况PPT课件
12
两种紧急逆变器安装位置比较
就两种紧急逆变器安装位置而言,安装在车底部分的紧急逆变 器更可靠一些,因为安装在空调单元内部的紧急逆变器在空调 运行时,其周围空气的湿度较大、温度较高,这就要求紧急逆 变器需要更高的IP防护等级,虽然提高的IP等级,但在此种高 温、高湿度的环境下终究会对紧急逆变器有所影响;而对于安 装在车底的紧急逆变器,其运行的外界环境就相对好一些,稳 定性更高,并且维修更换起来的工作量会相对减少。二号线列 车空调系统的制冷压缩机采用涡旋式压缩机。一号线列车空调 系统的制冷压缩机采用全封闭式螺杆式压缩机,压缩机、螺杆 机构及供油系统组装在一个密封的机壳内。螺杆式压缩机具有 结构简单、易损件少、压比大、对湿压缩不敏感、平衡性能好 等特点
5
车顶单元集中式空调
车顶单元集中式空调机组是将压缩机、冷凝风机、气液分 离器、干燥过滤器、毛细管(或膨胀阀)、通风机、蒸发器和 空气预热器等集中在一个箱体里组成一个完整的单元,安 装在车体的一端或两端,有的置于车体的中部。目前这类 空调机组有KLD一29、KLD一40、KLP4.7A型等。集中式空 调机组的优点是体积小、重量轻、结构紧凑,机组互换性 好和检修方便,同时,因空调机组安装与车上,还可与避 免车体排放的废水和脏物对冷凝器的腐蚀,延长机组的使 用寿命。集中式空调机组一体化以后,制冷设备管路大为 缩短,不但可以节省大量的有色金属,还可用第3轨供电的方式,这种方式在车顶不必 设受电弓,可以使地铁隧道的尺寸减小,车顶的尺 寸也可以接近隧道的尺寸。这样,在车顶安置空调 极为困难。所以,空调大都采用嵌入车体两端上部 的形式.
10
空调安装位置
11
广州地铁二号线
广州地铁二号线列车的每个空调单元由两个相对独立的制冷回路 组成,每一个独立的制冷回路都有其各自的压缩机、膨胀阀、冷 凝器。蒸发器位于空调单元的前后侧,冷凝器位于空调单元的左 右侧,两个制冷回路在两个蒸发器中并行布置,互不相交;而一 号线空调每个单元中只有一条制冷回路。对比两种不同布置的空 调系统,二号线列车空调系统设计更加完善。当某些故障使某压 缩机必须停止运行时,对于一号线列车空调系统,此时此空调单 元的制冷过程会全部停止;而对于二号线列车空调系统,此时空调 单元中的一个机组的制冷过程会停止,而另一个机组会继续运行, 这样就避免车厢内出现明显的温差带。二号线空调系统的紧急逆 变器安装在车底;一号线空调系统的紧急逆变器安装在车顶空调 单元内部。

浅谈CRH5型动车组空调系统及制冷原理

浅谈CRH5型动车组空调系统及制冷原理

浅谈 CRH5型动车组空调系统及制冷原理摘要本文以CRH5型动车组空调系统为研究对象。

主要针对空调组成、空调制冷工作原理进行简要介绍。

关键词 CRH5型车动车组空调系统1.概述CRH5型动车组空调系统由以下部分组成:客室和司机室单元式机组,废排风箱、客室控制单元、司机室控制单元、温度传感器、压力保护系统、紧急逆变器、风道分配系统等。

列车上的司机室和客室内均装有暖通空调系统 (HVAC)。

HVAC系统在列车上的位置如下:2 套司机室 HVAC 系统 - MC1 和 MC2 车的司机室内各1 套。

8 套客室 HVAC 系统 -每车1 套。

HVAC单元安装在车顶上。

它可通过使用制冷剂R-407C实现良好的通风、供热和制冷功能。

司机室和客室HVAC系统的运行功能相似,但在容量和保护级方面有所区别。

控制面板上设有若干开关以控制相关参数,如供热、制冷和通风。

1.1司机室HVAC单元的功能1.1.1新风通过蒸发器部分的圆孔进入HVAC单元,并与从司机室返回的、通过HVAC单元底面的进风口进入该单元的空气混合。

1.1.2该混合空气处理后通过与HVAC单元蒸发器端部连接的空气分布管进入司机室。

1.1.3 安装在控制面板中的电子控制装置可执行系统调整功能。

该控制面板位于司机室和检修门之间的走廊内。

1.1.4该电子控制装置可读取安装在新风进口、循环风进口和供风出口等处的温度传感器的数值。

基于温度级的反馈和设置信息,电子控制装置可确定不同部件的工作状况。

1.1.5 HVAC系统设有两个压力波保护系统,分别安装于MC1 和MC2 车车体的墙上。

每列车共安装四个传感器。

当列车进入隧道或两列高速行驶的列车汇车时,这些传感器能够激活信号来打开/关闭新风进口的风门,以保护司机免受压力波的伤害。

1.1.6司机室 HVAC 单元安装在列车的MC1 和 MC2 车上。

2.1客室HVAC单元2.1.1客室 HVAC 单元安装在列车的所有车内(MC2, M2S, M2, TP T2, TPB, MH 和 MC1) 。

CRH3C动车组空调系统概述

CRH3C动车组空调系统概述作者:王洋安晓娜曹永志张志勇刘建岭来源:《中国科技博览》2013年第22期[摘要]介绍了CRH3C动车组空调系统的组成和工作原理。

[关键词]CRH3C动车组空调系统中图分类号:U266 文献标识码:U 文章编号:1009―914X(2013)22―0575―011.概述列车空调系统主要是通过通风、制冷和制热功能,调节车厢内部温度、湿度、二氧化碳含量、空气流动和车内气压,从而为乘客提供一个舒适的乘车环境。

CRH3C型动车组为4动4拖8辆编组,设计运行时速为300km/h。

其空调机组采用车顶单元方式,相比于分散机组安装方式有安装方便、检修工作量小等特点。

CRH3C空调系统包括车顶客室空调机组、司机室空调机组、车下废排机组、辅助加热系统、风道系统、控制系统和压力波保护系统。

设计能力通风新风量为15m³/h,制冷容量为45kw,制热容量为42kw,附加采暖容量为4kw。

2.制冷系统制冷功能是通过两个相对独立的制冷环路组成,图一为其中一个制冷环路。

此系统使用零臭氧消耗制冷剂R-134a。

制冷功能启动时,压缩机将制冷剂从低温气体压缩后变为高温气体,通过冷凝器散热后变为液体,经安全制冷电磁阀、过滤器和视镜与分水指示器后送到膨胀阀,膨胀阀将制冷剂压力降低到要求值并调节制冷剂至适当流速,以便完成蒸发器中的转变阶段(蒸发),经过蒸发后冷却剂又变回气态回流到压缩机中,蒸发风扇将吹过蒸发器的低温空气送入车厢。

高低压传感器和高低压压力开关用来保护制冷循环管路中压力处于正常状态。

旁通电磁阀位于系统高压与低压区之间,它将压缩机中出来的热气体注入热膨胀阀和蒸发器盘管之间的管路,从而使压缩机容量与蒸发器实际负荷相适应。

(1)制热系统现今市场上的家用空调通常使用将制冷循环环路逆向循环的方式进行加热,而不同于家用空调制热方式,CRH3C动车组采用电加热器进行加热。

此加热器与蒸发器并行安装与空调机组中,同样可以使用蒸发风机将通过加热器的热空气送入车厢中。

铁道客车空调系统设计技术


机组工作可靠性差,现已基本淘汰。
第二阶段为 1969~1980 年,型式为分体式空调装置,制冷机采用活塞式半封闭压缩机,其内设起
动、卸载和能量调节机构,并在结构上克服了轴封处漏泄的可能。在第二阶段国内生产和进口的空调机
组装车约 300 辆左右。
第三阶段为 1981 至今,空调型式为单元式空调机组。单元式空调机组在铁道车辆上运用并于 1984
年通过铁道部组织的鉴定。单元式空调机组由于主机与辅机安装在一个单元箱中,避免了机组漏泄,便
于调节控制,节约能源,减少日常维护工作量。
目前,我国铁路客车用空调机组的主要型式是车顶单元式,该型机组自 1980 年从日本引进和改进,
至今已运用 20 多年,通过不断的改进和完善,现已形成标准化、系列化。
1
客车设计部培训教材
KSJC03-01
图 1 外温与室温关系图
4.2.2 预冷: 在上述外气条件下,90min 内车内温度降为 27℃,转为正常工作时客室内温度不得有明显
上升。
4.2.3 预热: 外部温度 0℃时,60min 内车内温度达到 18℃,转为正常工作时客室内温度不得有明显降
低。
4.2.4 每位旅客的新鲜空气供给量见表 3。
5
客车设计部培训教材
KSJC03-01
4.2.8 厕所空气供给量 厕所空气供给量 20m3/h,保证空气流通,厕所内气压必须低于通过台气压。
4.2.9 噪音:(车辆静止) A 等客车、卧车、餐车、会议车要求 55dB(A)→A 等客车、卧车、餐车、会议车 普通客车要求 60dB(A)
5 空调系统设计 根据设计任务书和总技术条件的要求,进行空调系统技术方案设计。在技术设计时应遵从相关技
机组安装见图 3 所示

国内外铁道车辆空调的发展现状


国外铁道车辆空调的应用情况
国外铁道车辆空调的应用范围广泛,覆盖各类列车和轨道车辆。 国外铁道车辆空调技术发展迅速,不断推出高效、节能、环保的新型产品。 国外铁道车辆空调的应用效果良好,为乘客提供舒适、安全的乘车环境。 国外铁道车辆空调的应用经验丰富,为国内铁道车辆空调的发展提供了借鉴和参考。
国内外铁道车辆空调 的发展现状
,a click to unlimited possibilities
汇报人:
目录 /目录
01
国内铁道车辆 空调的发展现 状
02
国外铁道车辆 空调的发展现 状
03
国内外铁道车 辆空调的对比 分析
04
国内外铁道车 辆空调的未来 展望
01
国内铁道车辆空调的发 展现状
国内铁道车辆空调的技术水平
国内铁道车辆空调的应用情况
空调设备国产化程 度高
空调设备节能环保
空调设备智能化发 展
空调设备维护保养 体系完善
国内铁道车辆空调的市场规模
2019年市场规模约为XX亿元,预计到2025年将达到XX亿元
国内铁道车辆空调市场主要由XX家企业占据,其中XX占据市场份额最大
国内铁道车辆空调市场的发展受到政策、技术、市场需求等多方面因素的影响
制冷技术:采用先进的制冷技术, 如变频制冷、热管技术等,提高制 冷效率。
智能化控制:应用智能化控制技术, 如物联网、大数据分析等,实现空 调系统的智能控制和优化管理。
添加标题
添加标题
添加标题
添加标题
节能环保:注重节能环保设计,如 采用高效压缩机、优化系统控制等, 降低能耗和排放。
人性化设计:注重人性化设计,如 采用舒适气流组织、智能温度控制 等,提高乘客舒适度。

列车空调系统的工作原理是

列车空调系统的工作原理是列车空调系统是指用于列车车厢内的空气调节系统。

它的工作原理可以分为以下几个步骤:压缩→冷凝→膨胀→蒸发。

首先是压缩。

列车空调系统中的制冷剂被压缩成高压气体,这样可以增加其温度和压力。

通常在系统里使用的制冷剂是一种化学物质,比如氟利昂(如R134a)。

该制冷剂具有较低的沸点和较高的蒸发热,非常适合用于空调系统。

接下来是冷凝。

经过压缩后,高压气体制冷剂进入到冷凝器中,通过与外界空气进行热交换,使其散发出热量,同时制冷剂的温度下降,变成高压液体。

冷凝器通常是通过冷却风扇来增加散热效果。

然后是膨胀。

高压液体制冷剂经过膨胀阀流出,压力迅速降低,这时制冷剂的温度也会降低,变成低压液体。

最后是蒸发。

低压液体制冷剂进入蒸发器,与外界空气进行热交换。

蒸发器是列车空调系统中最重要的组成部分之一。

通过蒸发器,低压液体制冷剂吸收室内空气的热量,使空气温度下降,同时制冷剂再次变成低压气体,循环回到压缩机,重新开始工作循环。

整个工作循环中,压缩机起着关键作用。

它通过压缩制冷剂,提高其温度和压力,使其能够进行冷凝、膨胀和蒸发等过程。

冷凝器和蒸发器则负责热交换,将热量转移给外界空气或者吸收室内空气的热量,实现空气的冷却或者加热。

除了这些基本的工作原理,列车空调系统还包括其他一些组件,比如风扇、换热器、控制装置等等。

风扇用于增加冷凝器和蒸发器的散热效果,换热器负责传递热量,控制装置则用于监测和调节系统的工作状态,保证空调系统的正常运行。

总的来说,列车空调系统的工作原理是通过制冷剂的循环流动,不断进行压缩、冷凝、膨胀和蒸发等过程,达到控制车厢内温度和湿度的目的。

它通过调节制冷剂的压力和温度,使空气得到冷却或者加热,提供乘客在行驶过程中的舒适环境。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

代替实测数据对这些模型进行训练 。结果表明 , 可以
利用神经网络预测最优室内空气参数组合 。本文借鉴
变静压法是最节能和现在最常用的控制方法 ,最 大限度地降低了风管内静压 ,使风机运行静压最低 ,降 低风机能耗 ,节能效 果显著 ,适用于各 种送风管网系 统 ,因此 , 采 用 变风 机 转速 的方 法 对 系统 风 机 进行 控制 。
(2)系统风机的风量调 节方 法有多种 ,比较节能 的是变风机转速、变风机入口导叶角度两种方法 。改 变离心风机入口导叶角度 ,使空气进入叶轮时预旋一 个角度 ,从而改变风机的特性 ; 变风机转速 (如采用变 频电机 ) 也是改变 风机的 特性 。有学 者 [ 4 ] 进 行过模 拟 ,证明变风机转速调节要比变风机入口导叶角度节 能 30%。且变风机转速调节与变静压控制方式结合 , 采用 DDC技术 ,有显著的节能效果 。因此 , 采用变风 机转速的方法对系统风机进行控制 。 213 室内热舒适性影响因素的 PM V控制
在部分负荷时 , VAV末端装置调节空调区域送风 量的同时 ,还应对 VAV系统的送风机进行调节 ,使系 统总风量适应 VAV末端装置调节所要求的风量 ,并且 要维持管道的各点静压均大于 VAV 末端装置的最低 工作压力 ,才能保证 VAV 系统的正常运行 。
(1) VAV 系统总送风量的控制主要有定静压控制 和变静压控制两种 。
(2)压力无关型变风量 末端 装置 ,是由温控器直 接控制送风量 。在末端装置入口处设风量传感器检测 风管内风量 ,温控器根据室内温度的变化修正风量设 定值 ,风量控制器根据实测风量值与风量设定值之差 值来调节 VAV 末端装置的风阀的开度 ,其送风量不会 因系统静压的变化而变化。
考虑火车载客量大 、乘客数量时常变化的特点 ,车 厢内仅有少量人员的情况较少 ,本文采用节流型 、压力 无关型变风量末端装置 。 212 变风量系统送风静压控制
性 ,能够避免小负荷时送风量减小而引起的室内气流 分布不稳定和温度分布不均 ,但同时 ,它会带来噪声 , 也会使系统的能耗增加 。
变风量末端装置按风量调节方式分为压力有关型 和压力无关型 。
(1)压力有关型变风量 末端 装置 ,是由温控器直 接控制风阀的位置 。温控器根据室内温度的变化修正 风量控制器的风量设定值 ,实际的送风量则由末端装 置入口处的风道 静压 确定。即使室内 温度未发生变 化 , VAV 末端装置的送风量也会随系统的静压变化而 波动 ;
变风量 (VAV )空调系统作为全空气空调系统 ,能 够通过改变送入室内的风量或新回风混合比 、系统的 总风量或新风混合比 ,实现对空调区域的 温度调节 。 火车空调系统采用 VAV 空调系统 ,不仅能够适应系统 负荷的不断变化 ,在部分负荷下运行时 ,可以最大限度 地降低风机能耗、空调机组能耗 、运行费用 ,而且能够 同时满足各个车厢负荷不同 、温度要求不同的温度控 制 [ 1 ] 。VAV空调系统的正常运行 ,要依靠完善的自动 控制系统 。VAV系统一般包括空调区域温度控制 、新 风量控制 、室内正压控制 、送风温度控制四个部分 [ 2 ] , 一个稳定运行 ,同时保证舒适性 、节能性的变风量空调
Safety Jou rnel P ages, 2002 (37) : 303 327. [ 10 ] X. L iu, M. A. Delichat sios, C. B rescianini. P rop agation of Axisym 2
metric Ceil ing Jet Front P roduced by Power Law Tim e Growing F ires [ A ]. 9 th Inte rna tiona l Fi re Sc ience & E nginee ring Confe re nc e [ C ]. Ed inbu rgh: 2001.
目前广泛用于变风量系统的末端装置主要是节流 型和风机动力型。节流型变风量末端装置通过调节节 流机构 (如风阀 )改变送风量 ;而风机动力型变风量末 端装置则通过串联或并联风机 ,保持室内送风的稳定
HSEπs decision2m aking process, 2001. [ 9 ] P. G. Holbo rn et al. F ires in wo rkp lace p rem ises: risk data [ J ]. F ire
102
铁道 标准设计 RA ILWAY S TANDA RD D ES IGN 2 0 0 8 (增刊 )
©
陈 丹 ,杨昌智 —火车 空调 变风量空调系统的节能控制及优化
·其 他 ·
图 1 以温度为直接被控参数的间接
PMV 指标控制逻辑示意
影响 PMV 值的 6 个变量组成的参数组 ,不同参数组对
②变静压控制 ,是在调节过程中 ,风道内的静压值 根据 VAV 末端装置风阀开度来调整 。自动控制系统 测定每个 VAV 末端装置的风阀开度 ,调整系统总送风 量 ,而风道内的静压则应使任何时候系统中至少有一 个变风量末端装置的风阀处于接近全开状态 。
变静压控制 ,与 DDC控制相结合 ,利用计算机 ,根 据风阀的开度进行计算 ,直接控制系统送风机的变频 器 。控制步骤 : a. VAV末端装置中的温控器除了温度 传感器 ,还应有带风阀开度传感器 、风量传感器 ; b. 温 控器根据室内实测温度与温度设定值 ,计算出各 VAV
应的能耗是不同的 。也就是说 ,如何从 PMV值所对应
的所有空气Leabharlann 态参数组中 ,找到最优的参数组 ,输出空
调运行的温度设定值呢 ? 有学者 [ 5 ]通过编制 M a tlab 程序 ,建立了预测 PMV
值的人工神经网络模型 ,并建立了预测最佳室内空气
参数组合的神经网络模型 ,利用简化模型的计算数据
·其 他 ·
火车空调变 风量空调系统的节能控制及优化
陈 丹 , 杨昌智
(湖南大学 , 长沙 410082)
摘 要 :火车空调系 统采 用变风 量单风 道空 调系 统 ,具有很 大 的节能潜力 。以车厢内良好的热舒适环 境为目标 ,采用以 温度 为直接 被控参数 的间接 PMV指 标控制 法控制 空调送风 量 ;新 风量的控制则采用焓控 制 ,能充 分利用 自然 冷源 ,降 低系统 能 耗 ;最后 ,提出了变风量系统 DDC控制方案 。 关键 词 : 火 车 变 风 量 空 调 系 统 ; PMV 控 制 ; 焓 控 制 ; DDC 控制 中图分类号 :U270138 + 3 文献标识码 : A 文章编号 : 1004 2954 (2008) S1 0101 04
将室内温度作为控制参数 ,建立了 PMV指标间接 控制的系统 ,如图 1所示 。
与常规的温度控制方式相比 ,这种 PMV控制方式 的温度设定值 ,由 PMV控制器确定 ,考虑了各种影响 因素对人体热舒适的作用 ,不仅提高了环境的热舒适 性 ,而且在一定程度上提高了系统的节能性 。但是也 存在着一个问题 ,就是同一个 PMV 值可以对应多组由
[ 13 ] 王 磊. 客 站 综合 体 —谈 大 型城 市铁 路客 站设 计的 发 展方 向 [ D ]. 成都 :西南交通大学 , 2004.
铁道标准设计 RA ILWA Y STAND ARD D E S IGN 2 00 8 (增刊 )
101
©
·其 他 ·
陈 丹 ,杨 昌智 —火 车空调变风量空调系统的节能控制及优化
2 变风量空调系统简述
211 空调区域温度控制 (即变风量末端装置控制 ) 采用典型的变风量单风道空调系统 ,每节车厢作
为独立的空调区域 , 其送风量由变风量末端装置 (VU)控制 ,每个 VAV 末 端装置可带若干 个送风口 。 当车厢内负荷变化时 , VAV 末端装置根据温度的改变 量调节送风量 ,维持温度的稳定 。
①定静压控制 ,是保持风道内的静压恒定 ,即在管 网中送风机出口到最远 VAV末端装置距离约 2 /3处 , 设置静压传感器 ,静压控制器根据实测的静压和静压 设定值 ,不断地调节系统送风机的送风量 ,以保持该点 静压固定不变 。该方法中 ,静压传感器需现场安装 ,而 在大型系统中 ,难以确定各种负荷条件下最佳传感器 的安装位置 ,因此 ,现场安装调试费用高 ,系统可靠性 却较低 。
末端的风量设定值 ; c. 根据各末端装置的风量设定值 和风管流量 阻力特性 ,计算风阀全开时的各风管回路 的阻 力 ; d. 选 择最不利回 路计算 最小静压 状态的阻 力 ,作为送风机所需扬程 ; e. 各 VAV末端装置风量设 定值之和即为送风机所需风量 ,根据风机的转速 扬程 流量特性计算出送风机转速设定值 ,同时可以算出耗 电量 ; f. 根据送风机转速设定值与各 VAV末端装置的 风阀开度 ,控制送风机的转速 。
提出一套以热舒适性控制 (即 PMV 控制 ) 、新风 焓控制为基础的 ,适用于火车空调系统的变风量空调 系统节能控制方案 。在保证各个变风量系统正常运行 的前提下 ,实时采集各个车厢的空气参数 ,通过 PMV 控制器计算 PMV值 ,并与 PMV 设定值 015做比较 ,输 出最优的室温设定值 ;同时新风焓控制对新 、回风焓差 进行比较 ,控制新风 量 ,尽量利用自然 冷源的冷却能 力 ,降低空气处理机组 (AHU )的能耗 。
收稿日期 : 2008 08 20 作者简介 : 陈 丹 ( 1984 —) , 女 ,硕士 研究生 , 2007 年毕 业于 湖南大 学 建筑环境与设备工程专业 ,工学学士 。
系统 ,通常是这些控制共同作用的结果 。 随着日常生活水平的提高 ,人们对室内热舒适性
越来越重视 ,变风量空调系统仅仅重视控制空调区域 的温度 ,是不能满足 热舒适性要求的 。 Fanger[3 ] 等学 者对热舒适进行了大量的研究 ,总结出影响人体热舒 适的六大主要因素分别为 : 空气温度、空气相对湿度 、 空气流速 、环境辐射温度 ,以及人员的活动程度和衣着 情况 ,并提出根据室内人员对室内热舒适性的平均投 票值 PMV 以及不满意百分比 PPD,作为评估室内热舒 适性 的 指 标 , ISO7730 对 PMV 指 标 的 推 荐 值 为 [ - 015, + 015 ]。
相关文档
最新文档
