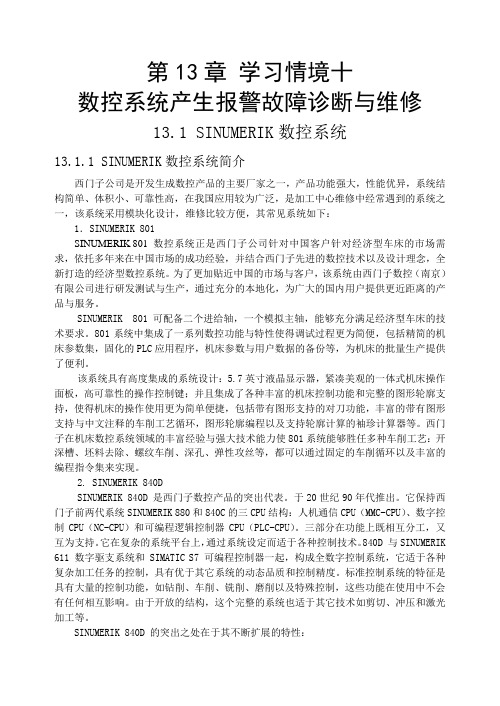

第13章学习情境十数控系统产生报警故障诊断与维修13.1 SINUMERIK数控系统13.1.1 SINUMERIK数控系统简介西门子公司是开发生成数控产品的主要厂家之一，产品功能强大，性能优异，系统结构简单、体积小、可靠性高，在我国应用较为广泛，是加工中心维修中经常遇到的系统之一，该系统采用模块化设计，维修比较方便，其常见系统如下：1．SINUMERIK 801SINUMERIK 801数控系统正是西门子公司针对中国客户针对经济型车床的市场需求，依托多年来在中国市场的成功经验，并结合西门子先进的数控技术以及设计理念，全新打造的经济型数控系统。
为了更加贴近中国的市场与客户，该系统由西门子数控（南京）有限公司进行研发测试与生产，通过充分的本地化，为广大的国内用户提供更近距离的产品与服务。
SINUMERIK 801可配备二个进给轴，一个模拟主轴，能够充分满足经济型车床的技术要求。
801系统中集成了一系列数控功能与特性使得调试过程更为简便，包括精简的机床参数集，固化的PLC应用程序，机床参数与用户数据的备份等，为机床的批量生产提供了便利。
该系统具有高度集成的系统设计：5.7英寸液晶显示器，紧凑美观的一体式机床操作面板，高可靠性的操作控制键；并且集成了各种丰富的机床控制功能和完整的图形轮廓支持，使得机床的操作使用更为简单便捷，包括带有图形支持的对刀功能，丰富的带有图形支持与中文注释的车削工艺循环，图形轮廓编程以及支持轮廓计算的袖珍计算器等。
西门子在机床数控系统领域的丰富经验与强大技术能力使801系统能够胜任多种车削工艺：开深槽、坯料去除、螺纹车削、深孔、弹性攻丝等，都可以通过固定的车削循环以及丰富的编程指令集来实现。
2. SINUMERIK 840DSINUMERIK 840D 是西门子数控产品的突出代表。
于20世纪90年代推出。
它保持西门子前两代系统SINUMERIK 880和840C的三CPU结构：人机通信CPU（MMC-CPU）、数字控制CPU（NC-CPU）和可编程逻辑控制器CPU（PLC-CPU）。
CNC常见报警
3n1～3n6(绝对编码器故障)故障原因：编码器与伺服模块之间通讯错误，数据不能正常传送。
恢复方法：在该报警中牵涉三个环节：编码器，电缆，伺服模块。
先检测电缆接口，再轻轻晃动电缆，注意看是否有报警，如果有，修理或更换电缆。
在排除电缆原因后，可采用置换法，对编码器和伺服模块进行进一步确认。
3n7～3n8(绝对脉冲编码器电池电压低)故障原因：绝对脉冲编码器的位置由电池保存，当电池电压低有可能丢失数据，所以系统检测电池电压，提醒到期更换。
恢复方法：选择符合系统要求的电池进行更换。
必须保证在机床通电情况下，执行更换电池的工作。
SV400#，SV402#(过载报警)故障原因：400#为第一、二轴中有过载；402#为第三、第四轴中有过载。
当伺服电机的过热开关和伺服放大器的过热开关动作时发出此报警系统检查原理：伺服放大器有过载检查信号，该信号为常闭触点信号。
当放大器的温度升高引起该开关打开，产生报警，一般情况下这个开关和变压器的过热开关以及外置放电单元的过热开关串联在一起，该信号是当伺服有此报警时，由PWM指令电缆传给NC。
伺服电机过载开关检测电机是否过热，该信号也为常闭触点，当电机过热时，该开关打开产生报警，该信号发出报警通过电机反馈线通知系统。
诊断方法：当发生报警时可通过系统的诊断画面确认是哪一个轴发生的报警该诊断指明哪一个轴发生伺服报警720 ． 7---X 轴721 ． 7---Y 轴722 ． 7---Z 轴723 ． 7---4 轴该诊断区分是伺服放大器还是电机过热AIDF=0, 说明伺服放大器有问题AIDF=1, 说明伺服电机过热730 ． 7---X 轴731 ． 7---Y 轴732 ． 7---Z 轴733 ． 7---4 轴处理方法：当发生报警时，要首先确认是伺服放大器或是电机过热，因为该信号是常闭信号，当电缆断线和插头接触不良也会发生报警，请确认电缆，插头。
如果确认是伺服/变压器/放电单元，伺服电机有过热报警，那么检查：①过热引起（测量IS,IR侧联负载电流，确认超过额定电流）检查是否由于机械负载过大，加减速的频率过高，切削条件引起的过载②联接引起：检查以上联接示意图过热信号的联接。
数控机床的故障分析及消除措施
数控机床的故障分析及消除措施数控机床是一种以数控系统为核心的机械设备，广泛应用于金属加工领域。
然而，由于设备长期运行、材料老化、操作不当等原因，数控机床故障时有发生。
要确保机床的有效运行和生产效率，及时分析和消除故障是至关重要的。
本文将对数控机床常见的故障及其对应的消除措施进行分析。
一、机床加热故障1、故障表现：机床在工作时过热或温度无法达到工作要求。
2、故障原因：冷却系统故障、润滑系统故障、过载工作、电机老化等。
3、解决措施：（1）检查冷却系统是否正常工作，如水箱是否注满冷却液、冷却液管路是否堵塞等。
（2）检查润滑系统是否正常工作，例如油泵和油管是否正常工作、润滑油是否充足等。
（3）加工负荷适度，避免过载工作。
（4）如电机老化，需及时更换。
二、伺服系统故障1、故障表现：伺服系统失灵，位置误差较大。
2、故障原因：电缆连接松动、电缆损坏、编码器故障、伺服驱动器故障等。
3、解决措施：（1）检查电缆连接是否松动或损坏，如有问题，修复或更换电缆。
（2）检查编码器是否正常工作，例如检查其供电电压是否稳定、信号是否正常等。
（3）检查伺服驱动器是否正常工作，例如检查其供电电压是否稳定、参数设置是否正确等。
三、系统软件故障1、故障表现：机床不能正常启动、程序运行错误等。
2、故障原因：系统软件错误、病毒感染等。
3、解决措施：（1）检查系统软件是否正常运行，如有问题，及时更新或修复软件。
（2）定期对系统进行杀毒，确保系统安全运行。
四、进给系统故障1、故障表现：进给系统工作不稳定、进给速度异常等。
2、故障原因：进给伺服电机故障、滚珠丝杆松动、过载等。
3、解决措施：（1）检查进给伺服电机是否正常工作，例如检查电机供电电压是否稳定、转子是否正常转动等。
（2）检查滚珠丝杆是否松动，如有问题，需及时进行紧固。
（3）避免过载工作，适度调整进给速度。
五、机床报警故障1、故障表现：机床出现报警信息，无法正常工作。
2、故障原因：各个传感器故障、机床配件老化等。
雕刻机的常见故障的排除方法
雕刻机的常见故障的排除方法生老病死可以说是生命体的共同规律，同样一种机器产生必然也会经过各种过程最后坏掉或淘汰，雕刻机在使用的过程中难免会发生，了解一些常见的分析解决方法是非常有必要的，这里主要介绍常见的五类的解决方法。
一、雕刻机发出报警：超程报警,表示机器在运行过程中已达到极限为位置,请按以下几个步骤检查：1、所设计的图形尺寸是否超出加工范围。
2、检查机器电机轴与丝杠连接线是否松动,若则,请上紧螺丝。
3、机器与计算机是否正确接地。
4、当前座标值是否超出软限位数值范围。
二、超程报警和解除：1、程时，所有运动轴均被自动设置在点动状态，只要一直按住手动方向键，当机器离开极限位置(即脱离超程点开关)时随时恢复连接运动状态；2、动工作台时注意移动的方向，必须远离极限位置；3、限位报警需在坐标设置中可将XYZ清零。
三、非报警：1、重复加工精度不够,，按第一条第二项检查。
2、电脑运行，机器不动，检查电脑控制卡与电器箱连接头是否松动，若则，插紧，并上紧固定螺丝。
进口泵阀门工业洗衣机3、机器在回机械原点时找不到信号，按第2条检查.机械原点处接近开关失灵。
四、输出：1、不输出，请检查计算机和控制箱是否连接好。
2、打开雕刻管理器的设置里空间是否已满，删除管理器内不用的文件。
3、信号线接线是否松动，仔细检查各线路是否连接。
五、雕刻：1、是否各部位的螺丝松动。
2、检查自己处理的路径是否正确。
3、是否文件太大千万计算机处理错误。
4、增减主轴转速，以适应不同的材料(一般为8000-24000)。
5、拧松刀夹头，将刀转个方向夹紧，把刀放正，以免雕刻物体不光洁。
6、检查刀具是否有损，换上新刀，重新雕刻。
数控机床常见报警故障
第七章数控机床常见报警故障及维护保养第一节数控机床常见故障及处理一故障与可靠性故障：故障是指设备或系统因自身的原因而丧失规定功能的现象。
故障的形式是多种多样的，但是故障具有相同的规律即故障规律曲线。
由图可知，改曲线分为三个区域，即初期运行区Ⅰ，系统的故障呈负指数曲线函数，故障率较高，故障原因大多数是设计、制造和装配缺陷所造成的；Ⅱ区为系统的正常运行区，此时故障率趋近一条水平线，故障率低，故障原因一般是由操作和维护不良而造成的偶发故障；Ⅲ区为系统的衰老区，此时故障率最大，主要原因是年久失修及磨损过渡造成的。
若加强维护，可以延长系统的正常运行区。
二可靠性可靠性是指在规定的条件下，数控机床维持无故障工作的能力。
衡量可靠性的指标如下：1.平均无故障时间（MTBF）是指一台数控机床在使用中两次故障间隔的平均时间。
一般用总工作时间除以总故障次数来计算。
2.平均修复时间（MTTR）是指数控机床从出现故障直至正常使用所用修复时间的平均值。
3.有效度（A）是指一台可维修的数控机床，在某一段时间内，维持其性能的概率。
用平均无故障时间除以平均无故障时间与平均修复时间的和来计算。
对于普通的数控机床，要求MTBF≥1000h, A≥0.95三故障分类数控机床的常见故障按故障性质、产生原因分为一下几类。
1 系统性故障和随机性故障以故障出现的必然性和偶然性，将故障分为系统性故障和随机性故障。
系统性故障是指机床或数控系统部分在一定的条件下必然出现的故障。
随机性故障是指偶然出现的故障。
一般随机性故障往往是由于机械结构的局部松动、错位、控制系统中的元器件出现工作特性飘移，机床电气元件可靠性下降等原因造成。
这类故障在同样的条件下只偶然出现一两次，需要反复试验和综合判断才能排除。
2 有诊断显示故障和无诊断显示故障以故障出现时有无自诊断显示，将故障分为有诊断显示故障和无诊断显示故障。
目前数控机床配置的数控系统都有自诊断功能，日本FANUC 公司和德国SIEMENS公司的数控系统都具有几百条报警信号。
数控机床常见报警故障及其维护保养
数控机床常见报警故障及其维护保养数控机床作为一种高精度、高效率、高智能的机床，广泛应用于工业生产领域。
在数控机床的运行过程中，常常会遇到各种报警故障，这些故障不仅会对生产造成影响，还会影响机床的使用寿命。
因此，正确处理数控机床报警故障并进行维护保养是非常必要的。
本文将针对数控机床的常见报警故障及其维护保养进行介绍。
一、主轴报警主轴报警是数控机床中最常见的故障之一，通常会在加工某些刚性材料时发生。
主轴报警有多种原因，最常见的原因是主轴轴承寿命到期、主轴故障、主轴传动部件故障、主轴传感器故障、主轴毛刺等。
若遇到这种故障，应该立即停止机器的运行，并进行检查、维护和更换配件。
在进行数控机床主轴的维护保养时，需要注意以下事项：1. 定期清理主轴轴承，防止油污和灰尘积聚，影响主轴的正常使用。
2. 定期更换润滑剂，保证润滑剂的清洁度和质量，避免润滑油泄漏。
3. 定期检查主轴加工完毕后的表面质量，确保主轴加工质量。
4. 检查主轴的传动部件是否紧固，确保传动部件的可靠性。
二、伺服电机报警伺服电机报警通常发生在机床开始加工当前工件时，时间一般不长。
伺服电机报警的原因有很多，常见的原因包括伺服电机损坏、电源电压低、伺服电机控制卡故障、机床框架变形等。
如果发现机床出现伺服电机报警，应该首先停机，并挂上安全警示标识，保证人员安全。
然后，进行故障检查和排除，及时更换故障配件。
在进行数控机床伺服电机的维护保养时，需要注意以下事项：1. 定期检查伺服电机的电源和线路是否正常，检查电缆连接是否牢固。
2. 检查伺服电机的转速和电流，确保其工作状态正常。
3. 定期检查伺服电机控制卡的程序和参数是否正确，确保控制卡的正常运行。
4. 定期清理伺服电机的电机通风孔和散热器，保持机器散热良好。
三、换刀报警数控机床的刀具换装是一个非常常见和重要的过程。
在刀具换装过程中，如果没有正常执行刀具换装程序，或者换刀时刀具没有被正确安装，就会造成机床报警。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控雕刻机出现电脑报警信号及其技术处理
数控雕刻机突然出现了电脑报警信号，Y轴不能复位至原点，电脑显示：
Y轴寻原点找不到原点信号
Y轴尚未原点复归
通过检查原点信号电路，我们发现线路通畅没有问题，各相关电缆插头/插座也都接触良好。
但是发现Y轴磁感应开关（
型号为PS17-5DN，韩国产）的LED发光不正常，在用螺丝刀抵近感应部位时，LED发光正常；但是移开螺丝刀后LED依然微微
发光。
此时LED正确的状态应该是截止的，也就是说这时的Y轴磁感应开关并没有完全关断，依然有信号输出，而且其电平有
效值超过其翻转阈值电平，致使电脑出现报警信号。
国内供应商提供的相同型号的磁感应开关到货以后，经过外观检查运输无破损，型号规格核对无误。
更换以后，检查接
线无误（只要3根相同颜色的线路对接并且做好绝缘即可）。
通电启动系统，用螺丝刀贴靠磁感应开关的感应部位，开关的
LED立即正常发光；反之，移开螺丝刀LED则立即熄灭，可以判定磁感应开关信号输出恢复正常。
随后越南维修人员又报称：Y轴能够回到原点了。
但是每次操作总会出现又往+Y方向过冲的现象。
我们经过观察发现，
数控雕刻机的许多按钮是点动式的，它是工作于脉冲的上升沿或者下降沿，这与越南电气维护人员习惯的电平控制的普通开
关完全不同，而越南维修人员以为一直要把按钮按到Y轴回到原点以后才能松开。
实际上按钮在按下时，计算机不断接收到外部中断申请信号（来自按下的按钮），使Y轴回到原点以后不能停车，只能
反向——即向+Y方向移动，出现+Y方向过冲的现象。
经过我们讲解以后，按一下按钮Y轴立刻启动，执行原点复归指令，机
床完全恢复正常。
