河南省南水北调PCCP施工质量评定办法2013[1].2.20(终版)
PCCP管安装技术交底
2、进入现场作业人员必须戴安全帽，禁止酒后作业、穿拖鞋进场。
3、严禁吊机操作工人无证上岗，所用机械设备，专人负责。
六、环保措施：
1、压力管道施工时做到总体布局合理，场地平整，排水畅通，不积水，材料堆放整齐，机械设备摆放有序，做到工完料尽，不随意乱排放污水，堆放垃圾，确保环境舒适美观。
（2)、PCCP管现场检验
到达现场的PCCP管必须附有出厂证明书、合格证书。凡标志技术条件不明、技术指标不符合标准规定或设计要求的管子不得使用。
4、PCCP管施工
(1)、施工原则
PCCP管在坡度较大的斜坡区域安装时，按照由下至上的方向施工，先安装坡底管道，顺序向上安装坡顶管道，注意将管道的承口朝上，以便于施工。根据标段内的管道沿线地形的坡度起伏，施工时进行分段分区开设多个工作面，同时进行各段管道安装。
（4)、管道对口
管道安装时，将刚吊下的管子的插口与已安装好的管子的承口对中，使插口正对承口。采用手扳葫芦外拉法将刚吊下的管子的插口缓慢而平稳地滑入前一根已安装的管子的承口内就位，管口连接时作业人员事先进入管内，往两管之间塞入挡块，控制两管之间的安装间隙在规定范围之间，同时也避免承插口环发生碰撞。特别注意管子顺直对口时使插口端和承口端保持平行，并使圆周间隙大致相等，以期准确就位。
2、进入工地便道，做到随时洒水，减少扬尘。并要及时对便道进行维修，确保道路畅通。
3、施工时要尽量选择性能优良，噪音小的施工机械，并设棚布及其它声源屏障，降低噪音污染。
4、压力管道施工完毕后，对临时租用地要恢复原状，以免弃渣流失，污染环境。
项目(专业)
技术负责人
交底人
接受交底人
注：本记录一式三份，一份交底部门存，接受交底技术人员、班组各存一份。
南水北调工程pccp管道施工组织设计
PCCP管道工程第一标施工组织设计工程名称：_______________编制单位：_______________编制人：_________________审核人：_________________批准人：_________________编制日期：年月日施工组织设计（方案）报审表编制说明.8 (8)1.2 水文气象和工程地质 (9)1.3 施工交通条件 (12)1.4 合同项目和工作范围 (13)1.5 工程特点 (16)第2章 施工准备及施工组织机构 (18)2.1 施工准备 (18)2.2 项目经理部组织机构 (19)2.3 项目经理部各部门的主要职责 (19)2.4 我局在本工程的施工优势 (23)第3章 施工总平面布置图 (24)3.1 施工平面布置原则 (24)3.2 施工道路布置 (24)3.3 料场布置 (24)3.4 料场布置 (27)3.5 生产设施布置 (27)3.6 生活设施布置 (28)3.7 施工环境保护设施布置 (28)3.8 材料供应布置 (29)3.9 供水、供电、通讯设施及施工用油 (29)3.10 主要临设工程量 (30)第四章 施工方案总体规划 (30)4.1 施工工作面划分 (31)目录.6第1章 工程概述4.2施工总程序 (31)5.1测量放样 (32)5.2土方开挖施工 (33)5.3石方开挖施工 (35)5.4土石方填筑工程 (36)5.5混凝土工程 (42)5.6PCCP管道安装工程 (51)5.7防护结构内的PCCP管道安装 (62)5.8顶管施工 (64)5.9阴极保护设施施工 (68)5.10砌体工程 (70)5.11巡线路施工 (73)5.12水土保持苗木施工 (79)第6章施工总进度计划和工期保证措施 (81)6.1施工总进度计划 (81)6.2工期保证措施 (81)第7章主要施工资源计划 (84)7.1主要施工机械设备 (84)7.2劳动力计划 (84)7.3主要材料和水、电用量计划 (84)7.4资金使用计划 (84)第8章质量保证体系及措施 (85)8.1质量控制目标 (85)8.2质量保证体系 (85)8.3施工准备工作质量控制 (86)8.4施工过程中的质量控制 (89)8.5主要分项工程质量控制 (92)8.6冬雨季施工措施及度汛方案 (95)8.7施工排水降水措施 (98)8.8成品保护措施 (99)8.9质量保证规章制度 (100)8.10承诺 (103)第9章保证施工安全的技术及组织措施 (105)9.1安全管理目标 (105)9.2实施安全管理目标 (105)9.3安全组织机构及其主要职责 (105)9.4安全管理制度及办法 (109)9.5安全组织技术措施 (111)9.6安全生产应急措施...................................... 1. 16 9.7消防体系及措施........................................ 1. 17 9.8健康体系及措施........................................ 1. 17第10章文明施工和环境保护措施 (117)10.1文明施工的目标........................................ 1. 17 10.2文明施工的组织机构 (118)10.3文明施工的管理措施 (118)10.4文明施工考核、管理办法 (120)10.5文物保护措施 (121)10.6环境问题的分析 (121)10.7环境保护的目标 (122)10.8环境保护措施 (122)第11章工程交付、服务及保修 (125)11.1工程交付 (125)11.2服务及保修 (125)附表一：拟投入本标段的施工机械设备 (125)附表二：劳动力进场计划表 (127)附表三：材料进场计划表 (128)附表四：资金流估算表 (129)附表五：施工总进度计划表 (130)编制说明1编制依据(1)南水北调中线京石段应急供水工程(北京段)惠南庄〜大宁段PCCP 管道工程施工第一标段招标文件：①第一卷商务文件；②第二卷技术条款；③第三卷招标图纸；(2)执行标准和规程规范①招标文件规定的国家颁布的规程、规范。
南水北调施工表格
11 附录填表基本规定1、单元（工序）工程完工后，应及时评定其质量等级，并按现场检验结果，如实填写各工序和单元工程施工质量评定表（以下简称《评定表》）。
现场检验应遵守随机取样原则。
2、《评定表》应使用蓝色或黑色墨水钢笔填写，不得使用圆珠笔、铅笔、红笔填写。
3、文字。
应按国务院颁布的简化汉字书写。
字迹应工整、清晰。
4、数字和单位。
数字使用阿拉伯数字（1、2、3、…、9、0）。
单位使用国家法定计量单位，并以规定的符号表示（如：MPa、m、m3、t、…）。
5、合格率。
用百分数表示，小数点后保留一位。
如果恰为整数，则小数点后以0表示。
6、改错。
将错误用斜线划掉，再在其右上方填写正确的文字（或数字），禁止使用改正液、贴纸重写、橡皮擦、刀片刮或用墨水涂黑等方法。
7、表头填写。
①单位工程、分部工程名称，按项目划分确定的名称填写。
②单元工程名称、部位：填写该单元工程名称（中文名称或编号），部位可用桩号、高程等表示。
③施工单位：填写与河南省南水北调中线工程建设管理局（省辖市南水北调配套工程建设管理局）签定承包合同的施工单位全称。
④单元工程量：填写本单元主要工程量。
⑤检验（评定）日期：年—填写4位数，月—填写实际月份（1～12月），日—填写实际日期（1～31日）。
8、质量标准中，凡有“符合设计要求”者，应注明设计具体要求（如内容较多，可附页说明）；凡有“符合规范要求”者，应标出所执行的规范名称及编号。
9、检验记录。
文字记录应真实、准确、简练。
数字记录应准确、可靠，小数点后保留位数应符合有关规定。
10、设计值按施工图填写。
实测值填写实际检测数据，而不是偏差值。
当实测数据多时，可填写实测组数、实测值范围（最小值～最大值）、合格数，但实测值应作附表或附件备查。
11、《评定表》中列出的某些项目，如实际工程无该项内容，应在相应检验栏内用斜线“/”表示。
12、《评定表》从表头至评定意见栏均由施工单位经“三检”合格后填写，“质量等级”栏由复核质量的监理工程师填写。
PCCP顶管施工方案
河南省南水北调受水区郑州供水配套工程施工2标顶管施工方案河南水利建筑工程有限公司2013年12月15日目录一、编制依据................................ 错误!未定义书签。
二、工程概况................................ 错误!未定义书签。
三、工艺流程及操作要点...................... 错误!未定义书签。
四、沉井施工方法............................ 错误!未定义书签。
五、顶管施工工艺............................ 错误!未定义书签。
六、管道功能性试验......................... 错误!未定义书签。
七、顶管施工中的常见问题及处理方法.......... 错误!未定义书签。
八、劳动力组织.............................. 错误!未定义书签。
九、质量控制................................ 错误!未定义书签。
十、道路沉降观测方案及技术措施.............. 错误!未定义书签。
十一、管道周围加固.......................... 错误!未定义书签。
十二、安全与环境保护及文明施工.............. 错误!未定义书签。
一、编制依据1、《给水排水管道工程施工及验收规范》GB50268-20082、《给水排水工程顶管技术规程》CECS246-20083、《工程测量规范》GB50026-20074、《给水排水构筑物施工及验收规范》GB/T50141-20085、《混凝土质量控制标准》GB 50164-20116、《混凝土强度检验评定标准》GB/T 50107-20107、《混凝土结构工程施工质量验收规范》GB50204-20028、《顶管施工法用钢筋混凝土排水管》JC/T640-20109、《市政排水管道工程及附属设施》06MS201二、工程概况(-)工程概况郑州21号口门供水配套工程是郑州市南水北调供水配套工程的一部分，工程建设任务是把南水北调分配给21号分水口门的9470万m3水量送至刘湾水厂，同时为了提高水厂的供水保证率，把南水北调充入尖岗水库的水送入刘湾水厂。

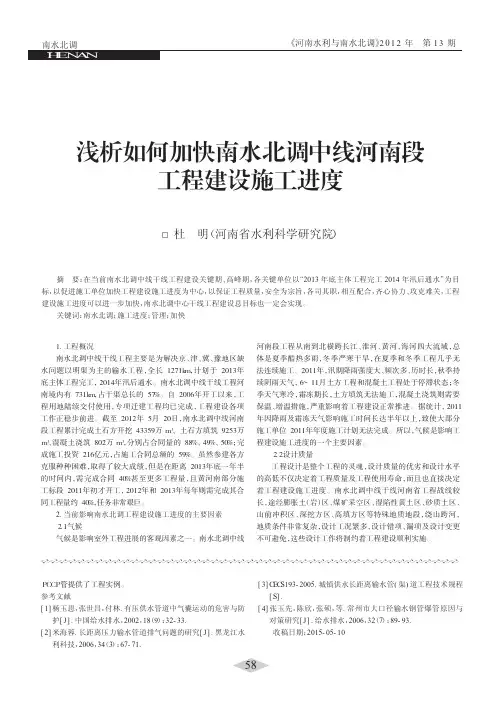

浅析如何加快南水北调中线河南段工程建设施工进度
ＰＣＣＰ管提供了工程实例。
参考文献[1]杨玉思，张世昌，付林.有压供水管道中气囊运动的危害与防护[J].中国给水排水，2002，18（9）：32-33.[2]米海蓉.长距离压力输水管道排气问题的研究[J].黑龙江水利科技，2006，34（3）：67-71.[3]C EC S193-2005.城镇供水长距离输水管(渠)道工程技术规程[S].[4]张玉先，陈欣，张硕，等.常州市大口径输水钢管爆管原因与对策研究[J].给水排水，2006，32（7）：89-93.收稿日期：2015-05-10浅析如何加快南水北调中线河南段工程建设施工进度□杜明（河南省水利科学研究院）摘要：在当前南水北调中线干线工程建设关键期、高峰期，各关键单位以“2013年底主体工程完工2014年汛后通水”为目标，以促进施工单位加快工程建设施工进度为中心，以保证工程质量，安全为宗旨，各司其职，相互配合，齐心协力、攻克难关，工程建设施工进度可以进一步加快，南水北调中心干线工程建设总目标也一定会实现。
关键词：南水北调；施工进度；管理；加快1.工程概况南水北调中线干线工程主要是为解决京、津、冀、豫地区缺水问题以明渠为主的输水工程，全长１２７１ｋｍ，计划于２０１３年底主体工程完工，２０１４年汛后通水。
南水北调中线干线工程河南境内有７３１ｋｍ，占干渠总长的５７％。
自２００６年开工以来，工程用地陆续交付使用，专项迁建工程均已完成，工程建设各项工作正稳步前进。
截至２０１２年５月２０日，南水北调中线河南段工程累计完成土石方开挖４３３５９万ｍ３、土石方填筑９２５３万ｍ３、混凝土浇筑８０２万ｍ３，分别占合同量的８８％、４９％、５０％；完成施工投资２１６亿元，占施工合同总额的５９％。
虽然参建各方克服种种困难，取得了较大成绩，但是在距离２０１３年底一年半的时间内，需完成合同４０％甚至更多工程量，且黄河南部分施工标段２０１１年初才开工，２０１２年和２０１３年每年则需完成其合同工程量约４０％，任务非常艰巨。
pccp安装监理细则
沟槽内或填方区的埋管，达到规定密实度的垫层区和管侧回填区的范围按照设计图纸控制。
回填料继配应均匀，颗粒尺寸一般不大于50mm，粗粒土和细粒土混填时应搅拌均匀。回填料中不应含有树根、树枝、草、垃圾等有机物，也不允许有大粒径的石块，靠近管道的回填土中不得含有石块等硬物。
在施工放样前，承包单位应向监理部报送施工测量控制网的测量成果。监理工程师进行复核。承包单位分部工程开工前，应对原始地形进行测量，其成果资料（包括平面图、断面图和测量记录），报监理部审核，监理部与建管处进行复测或抽测。
管道测量放线应依据管道线路控制点的坐标进行，根据施工控制网进行施工放样，管道工程测量要测定管线的中心线和转角，并在规定误差范围内闭合。管道中心线应按照一定间隔设一个中心桩，中心线转折和各类建筑物处要设中心桩和建筑物控制桩。管道埋设开工前要沿管线设置一定数量的临时水准点，并同固定水准点连线。水准点应设置在不受施工影响的坚实地面或构筑物上，以便于施工时对管线标高进行控制。
29
水利水电工程施工测量规范
DL/T5173-2003
30
水利水电工程施工质量检验与评定规程
SL176-2007
31
水利水电工程施工组织设计规范
SL303-2004
32
水利工程建设项目验收管理规定
水利部令第30号
33
水利水电建设工程验收规程
SL223-2008
34
水利工程质量检测管理规定
水利部令第36号
1)横梁应水平，纵梁应垂直，且与撑板密贴，连接牢固；
2)横撑应水平，与横梁或纵梁垂直，且支紧、牢固；
3)采用横排撑板支撑，遇有柔性管道横穿沟槽时，管道下面的撑板上缘应紧贴管道安装；管道上面的撑板下缘距管道顶面不宜小于100mm；
南水北调配套工程水质安全影响因素与安全措施
《河南水利与南水北调》2023年第12期南水北调南水北调配套工程水质安全影响因素与安全措施马志林（河南省水利科技应用中心，河南郑州450003）摘要：调研表明，河南省南水北调配套工程线长面广，建筑物众多，种类结构复杂，输水水质安全潜在影响因素较多；分水口缓流区及泵站藻类淤积滋生以及调蓄水库周边环境污染是影响输水水质的关键因素，藻类淤积污染还加大了水厂生产成本。
为此提出了按照相关办法尽快划定河南省南水北调配套工程管理保护区，制定河南省配套工程安全运行管理条例，依法加强监督管理，提高执法能力，做好水质监测预警预报，研究藻类预防处置技术等措施，为配套工程水质安全提供保障。
关键词：水质安全；影响因素与措施；南水北调配套工程中图分类号：TV91文献标识码：B文章编号：1673-8853（2023）12-0045-02Factors Affecting Water Quality Safety and Safety Measures in the Supporting Project of theSouth-to-North Water Diversion ProjectMA Zhilin（Henan Water Conservancy Technology Application Center,Zhengzhou450003,China）Abstract：Research shows that the supporting project of South-to-North Water diversion project in Henan Province has a too long lines and quite wide areas,a large number of buildings,complex types and structures,and many potential influencing factors on water quality safety.The algae accumulation in the slow flow area at the diversion outlet and pumping stations,as well as environmental pollution from surrounding storage reservoirs are key factors affecting water delivery quality,and algae deposition pollution also increases production costs for water plants.It is proposed to delimit the management protection zone of supporting projects of South-to-North Water Diversion project in Henan Province as soon as possible according to relevant measures,formulate regulations on safe operation management of supporting projects in Henan Province,strengthen supervision and management according to law, improve law enforcement ability,do a good job in water quality monitoring,early warning and prediction,and study algae prevention and disposal technology and other measures,so as to provide safeguard for the water quality safety of supporting projects.Key words：water quality safety;influencing factors and measures;supporting projects of the South-to-North Water Diversion Project0引言河南省南水北调受水区供水配套工程是总干渠分水口门到各受水城市水厂之间的输水工程。

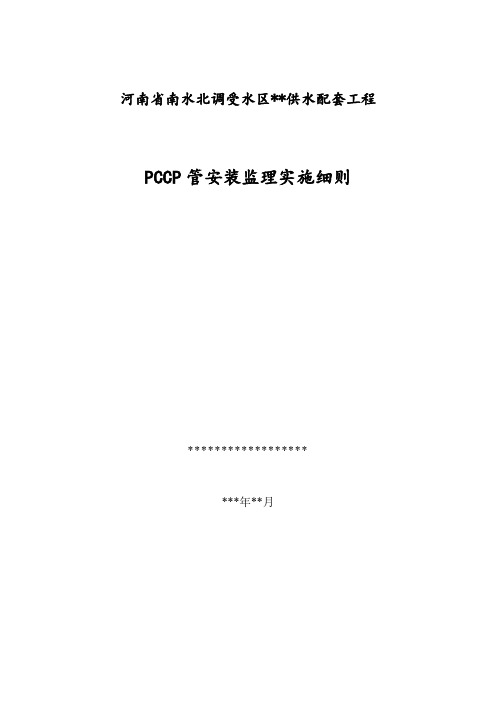

PCCP管道安装监理实施细则
