悬挑脚手架计算书
悬挑脚手架计算书本计算书采用的公式及数据选自《建筑施工手册》（第4版）及《建筑施工扣件式钢管脚手架安全技术规范》。
计算内容包括：脚手架的整体稳定性、连墙件的强度验算、外挑型钢强度的验算。
·悬挑式脚手架1. 计算参数的确定本工程为结构用双排扣件式脚手架，计算单元选择顶部5层脚手架，高度为=2.9×5=14.5m，作业层为一层/=3KN/㎡；外脚手架的高度为100.6m，青岛地区的基本风压值ω0=0.5 KN/㎡；全挂密目网，取密目网的挡风面积为50%。
脚手架的设计参数为：立杆纵距=1.5m，立杆横距=0.9m，步距h=1.8m，连墙件为二步三跨设置，每一悬挑层内铺设2层竹笆脚手板（其中一层为作业层，另一层为防护层）。
其他计算参数为：立杆截面积A=489 mm2；立杆的截面抵抗矩W=5.08×103mm3；立杆的回转半径=15.8mm。
挡风面积A n=1.5×1.8（1－0.089）×0.5＋1.5×1.8×0.089=1.470㎡；迎风面积A w=1.5×1.8=2.7㎡；钢材的抗压设计强度=0.205 KN/mm2，连墙件的横距=4.5m，连墙件的竖距=3.6m。
2. 脚手架整体稳定性的验算2.1 荷载计算（1）恒载的标准值G kG k=H i(g k1+ g k2)+n1l a g k2查表得=0.1058KN/m；=0.3587+ 0.2087=0.5674KN/m（板底支承间距0.75m，设防护栏杆，其中0.2087 KN/m为防护层重量）； =0.0768 KN/m；G k=17.5×（0.1058+0.0768）+1.5×0.5674=4.05 KN（2）活载的标准值Q k查表得=1.35 KN/m=1.5×1.35=2.03KN（3）风荷载的标准值ωk查表得；由《建筑结构荷载规范》查得=1.67。

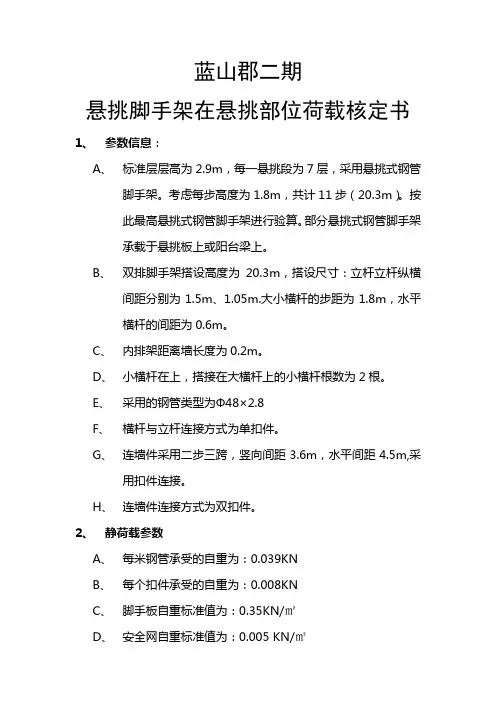

钢管式脚手架计算书悬挑部位
蓝山郡二期悬挑脚手架在悬挑部位荷载核定书1、参数信息：A、标准层层高为2.9m，每一悬挑段为7层，采用悬挑式钢管脚手架。
考虑每步高度为1.8m，共计11步（20.3m）。
按此最高悬挑式钢管脚手架进行验算。
部分悬挑式钢管脚手架承载于悬挑板上或阳台梁上。
B、双排脚手架搭设高度为20.3m，搭设尺寸：立杆立杆纵横间距分别为1.5m、1.05m.大小横杆的步距为1.8m，水平横杆的间距为0.6m。
C、内排架距离墙长度为0.2m。
D、小横杆在上，搭接在大横杆上的小横杆根数为2根。
E、采用的钢管类型为Φ48×2.8F、横杆与立杆连接方式为单扣件。
G、连墙件采用二步三跨，竖向间距3.6m，水平间距4.5m,采用扣件连接。
H、连墙件连接方式为双扣件。
2、静荷载参数A、每米钢管承受的自重为：0.039KNB、每个扣件承受的自重为：0.008KNC、脚手板自重标准值为：0.35KN/㎡D、安全网自重标准值为：0.005 KN/㎡3、计算（脚手架取一步架高、12长进行验算）A、内外立杆自重：18×1.8×0.039=1.264KNB、大横杆自重：12×6×0.039=2.808KNC、小横杆自重：1.2×12×0.039=0.562KND、扣件自重：114×0.008=0.912KNE、脚手板自重：1.05×12×0.35=4.41KNF、安全网自重：1.8×12×0.005=0.108KN○1以上总计：10.064KN（10.064-4.41）×11+4.41×2=71.014KN剪刀撑（4道36m）钢管自重：32×6×0.039=7.488KN扣件自重：128×0.005=0.64KN○2以上总计：41.338KN型钢自重：q=1.2×30.6×0.0001×78.5 = 0.288 kN/m因采用12m跨度计算，立杆间距1500mm，故共计8（根）×4m/根=32m○3以上总计：32m×0.288KN/m=9.216KN○1+○2+○3合计；121.568KN悬挑钢管脚手架静载为：121.568/（1.05×12）=9.648KN/㎡4、活荷载参数施工均布活荷载标准值为：3KN/㎡风荷载参数为：0.3KN/㎡坐落于悬挑板上的荷载共计：12.948KN/㎡5、钢丝绳拉力验算水平钢梁的轴力R AH和拉钢绳的轴力R Ui按照下面计算其中R Ui cosθi为钢绳的拉力对水平杆产生的轴压力。

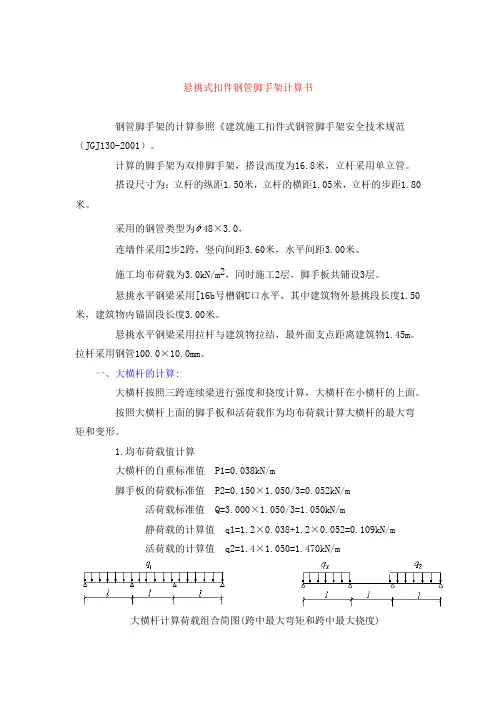

悬挑脚手架计算书(完整版)
悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。
计算的脚手架为双排脚手架，搭设高度为16.8米，立杆采用单立管。
搭设尺寸为：立杆的纵距1.50米，立杆的横距1.05米，立杆的步距1.80米。
采用的钢管类型为48×3.0，连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米。
施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设3层。
悬挑水平钢梁采用[16b号槽钢U口水平，其中建筑物外悬挑段长度1.50米，建筑物内锚固段长度3.00米。
悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物1.45m。
拉杆采用钢管100.0×10.0mm。
一、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.150×1.050/3=0.052kN/m活荷载标准值 Q=3.000×1.050/3=1.050kN/m静荷载的计算值 q1=1.2×0.038+1.2×0.052=0.109kN/m活荷载的计算值 q2=1.4×1.050=1.470kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.109+0.10×1.470)×1.5002=0.350kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.109+0.117×1.470)×1.5002=-0.412kN.m 我们选择支座弯矩和跨中弯矩的最大值进行强度验算：=0.412×106/4491.0=91.632N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值q1=0.038+0.052=0.091kN/m活荷载标准值q2=1.050kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.091+0.990×1.050)×1500.04/(100×2.06×105×107780.0)=2.511mm大横杆的最大挠度小于1500.0/150与10mm,满足要求!二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
型钢悬挑脚手架(扣件式)计算书
型钢悬挑脚手架(扣件式)计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工门式钢管脚手架安全技术规范》JGJ128-20104、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-20036、《混凝土结构设计规范》GB50010-2010架体验算一、脚手架参数安全网设置全封闭基本风压ω0(kN/m2) 0.31.429，1.429 风荷载体型系数μs 1 风压高度变化系数μz(连墙件、单立杆稳定性)0.429，0.429风荷载标准值ωk(kN/m2)(连墙件、单立杆稳定性)计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n 4横杆抗弯强度设计值[f](N/mm2) 205 横杆截面惯性矩I(mm4) 98900 横杆弹性模量E(N/mm2) 206000 横杆截面抵抗矩W(mm3) 4120纵、横向水平杆布置承载能力极限状态q=1.2×(0.03+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.03+0.3×0.8/(4+1))+1.4×2×0.8/(4+ 1)=0.542kN/m正常使用极限状态q'=(0.03+G kjb×l b/(n+1))=(0.03+0.3×0.8/(4+1))=0.078kN/m计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×0.542×1.52=0.122kN·mσ=γ0M max/W=1×0.122×106/4120=29.584N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.078×15004/(100×206000×98900)=0.131mmνmax＝0.131mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm 满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×0.542×1.5=0.894kN正常使用极限状态R max'=1.1q'l a=1.1×0.078×1.5=0.129kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=0.894kNq=1.2×0.03=0.036kN/m正常使用极限状态由上节可知F1'=R max'=0.129kNq'=0.03kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=γ0M max/W=1×0.432×106/4120=104.854N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝0.212mm≤[ν]＝min[l b/150，10]＝min[800/150，10]＝5.333mm满足要求！3、支座反力计算承载能力极限状态R max=1.802kN五、扣件抗滑承载力验算纵向水平杆：R max=1×0.894/2=0.447kN≤R c=0.9×8=7.2kN横向水平杆：R max=1×1.802kN≤R c=0.9×8=7.2kN满足要求！六、荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+l a×n/2×0.03/h)×H=(0.13+1.5×4/2×0.03/1.8)×20=3.603kN 单内立杆：N G1k=3.603kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×l b×G kjb×1/1/2=(20/1.8+1)×1.5×0.8×0.3×1/1/2=2.18kN 1/1表示脚手板1步1设单内立杆：N G2k1=2.18kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/1=(20/1.8+1)×1.5×0.16×1/1=2.907kN1/1表示挡脚板1步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×20=0.3kN5、构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=2.18+2.907+0.3=5.387kN单内立杆：N G2k=N G2k1=2.18kN立杆施工活荷载计算外立杆：N Q1k=la×l b×(n jj×G kjj)/2=1.5×0.8×(1×2)/2=1.2kN内立杆：N Q1k=1.2kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(3.603+5.387)+ 1.4×1.2=12.468kN 单内立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(3.603+2.18)+ 1.4×1.2=8.62kN 七、立杆稳定性验算立杆计算长度l0=Kμh=1×1.5×1.8=2.7m长细比λ=l0/i=2.7×103/16=168.75≤210满足要求！轴心受压构件的稳定系数计算：立杆计算长度l0=Kμh=1.155×1.5×1.8=3.119m长细比λ=l0/i=3.119×103/16=194.906查《规范》表A得，φ=0.1912、立杆稳定性验算组合风荷载作用单立杆的轴心压力标准值N'=N G1k+N G2k=3.603+5.387=8.99kN单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+1.4N Q1k=1.2×(3.603+5.387)+1.4×1.2=12.468kNM wd=φwγQ M wk=φwγQ(0.05ζ1w k l a H12)=0.6×1.4×(0.05×0.6×0.429×1.5×3.62)=0.21kN·m σ=γ0[N/(φA)+M wd/W]=1×[12468/(0.191×384)+210161.952/4120]=221.004N/mm2>[f]=205N/mm2 不满足要求，减小步距、减小立杆纵横向间距、减少施工作业层数！八、连墙件承载力验算lw k a长细比λ=l0/i=600/16=37.5，查《规范》表A.0.6得，φ=0.896(N lw+N0)/(φAc)=(9.73+3)×103/(0.896×384)=36.999N/mm2≤0.85×[f]=0.85×205N/mm2=1 74.25N/mm2满足要求！扣件抗滑承载力验算：N lw+N0=9.73+3=12.73kN>0.9×12=10.8kN不满足要求，增设连墙件！九、脚手架材料用量计算悬挑梁验算一、基本参数平面图立面图三、主梁验算主梁材料类型工字钢主梁合并根数n z 1主梁材料规格16号工字钢主梁截面积A(cm2) 26.1 主梁截面惯性矩I x(cm4) 1130 主梁截面抵抗矩W x(cm3) 141主梁自重标准值g k(kN/m) 0.205 主梁材料抗弯强度设计值[f](N/mm2) 215主梁材料抗剪强度设计值[τ](N/mm2) 125 主梁弹性模量E(N/mm2) 206000 主梁允许挠度[ν](mm)1/250荷载标准值：q'=g k=0.205=0.205kN/m第1排：F'1=F1'/n z=8.99/1=8.99kN第2排：F'2=F2'/n z=8.99/1=8.99kN荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第1排：F1=F1/n z=12.47/1=12.47kN第2排：F2=F2/n z=12.47/1=12.47kN1、强度验算弯矩图(kN·m)σmax=γ0M max/W=1×20.144×106/141000=142.867N/mm2≤[f]=215N/mm2符合要求！2、抗剪验算剪力图(kN)τmax=γ0Q max/(8I zδ)[bh02-(b-δ)h2]=1×25.247×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=29.837N/mm2τmax=29.837N/mm2≤[τ]=125N/mm2符合要求！3、挠度验算变形图(mm)νmax=6.882mm≤[ν]=2×l x/250=2×1250/250=10mm符合要求！4、支座反力计算设计值：R1=-12.393kN,R2=38.034kN四、悬挑主梁整体稳定性验算受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=2由于φb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到φb'值为0.93。

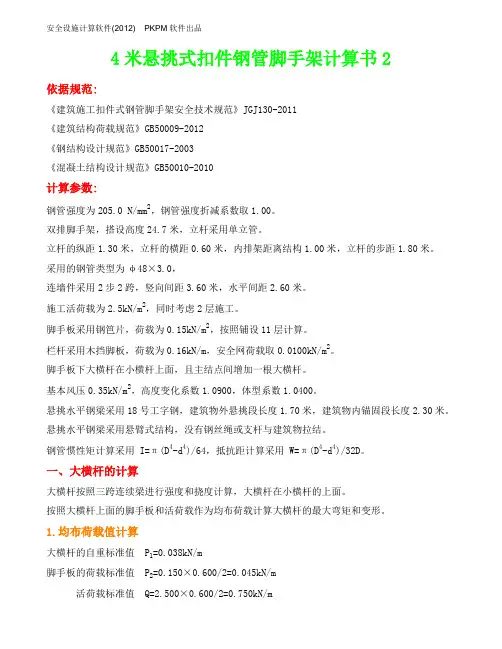

4米悬挑式扣件钢管脚手架计算书3
