浅析旋转式补偿器在管道改造中的应用
旋转补偿器说明-供参考
GSJ-V型系列旋转式补偿器一、概述GSJ-V型系列无推力旋转式补偿器是热力管道热膨胀补偿方面的一种新型补偿器。
旋转式补偿器的结构如图（1）所示，其构造主要有整体密封座、密封压盖、大小头、减摩定心轴承、密封材料、旋转筒体等构件组成，安装在热力管道上需两个以上组对成组，形成相对旋转吸收管道热位移，从而减少管道之应力，其动作原理如图（2）所示。
补偿后的位置安装位置旋转补偿器图（2）旋转补偿器动作图旋转补偿器旋转补偿器旋转补偿器的优点：（1）、补偿量大，可根据自然地形及管道强度布置，最大一组补偿器可补偿500m管段；（2）、不产生由介质压力产生的盲板力，固定支架可做得很小，特别适用于大口径管道；（3）、密封性能优越，长期运行不需维护；（4）、投资大大节约；（5）、设计计算方便；（6）、旋转补偿器可安装在蒸汽地埋管和热水地埋管上，可大量节约投资和提高运行安全性。
GSJ-V旋转补偿器由江苏省宜兴市宏鑫保温管有限公司生产厂家专业制造，该产品已在热力工程中大量推广应用。
旋转补偿器在管道上一般按150～500m安装一组（可根据自然地形确定），有十多种安装形式，可根据管道的走向确定布置形式。
采用该型补偿器后，固定支架间距增大，为避免管段挠曲要适当增加导向支架，为减少管段运行的摩擦阻力，在滑动支架上应安装滚动支座。
二、旋转补偿器的选型（江苏省宜兴市宏鑫保温管有限公司专利产品）：GSJ-V型系列无推力旋转式补偿器分为三个等级：（1）、适用低压管道补偿器：压力0～1.6MPa、温度-60～330℃；（2）、适用中压管道补偿器：压力1.6～2.5MPa、温度-60～400℃；（3）、适用高压管道补偿器：压力2.5～5.0MPa、温度-60～485℃。
注：使用温度超过400℃时采用合金钢。
三、旋转式补偿器动作原理、布置方式：GSJ-V型系列旋转式补偿器的补偿原理，是通过成双旋转筒和L力臂形成力偶，使大小相等，方向相反的一对力，由力臂回绕着Z轴中心旋转，以达到力偶两边热管上产生的热胀量的吸收。

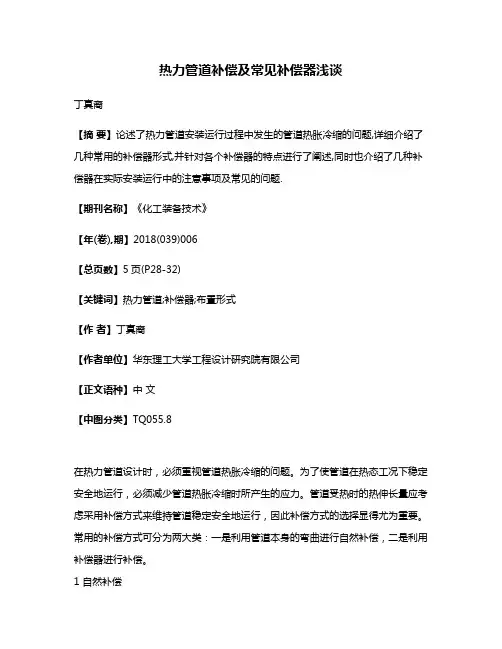

热力管道补偿及常见补偿器浅谈
热力管道补偿及常见补偿器浅谈丁真裔【摘要】论述了热力管道安装运行过程中发生的管道热胀冷缩的问题,详细介绍了几种常用的补偿器形式,并针对各个补偿器的特点进行了阐述,同时也介绍了几种补偿器在实际安装运行中的注意事项及常见的问题.【期刊名称】《化工装备技术》【年(卷),期】2018(039)006【总页数】5页(P28-32)【关键词】热力管道;补偿器;布置形式【作者】丁真裔【作者单位】华东理工大学工程设计研究院有限公司【正文语种】中文【中图分类】TQ055.8在热力管道设计时，必须重视管道热胀冷缩的问题。
为了使管道在热态工况下稳定安全地运行，必须减少管道热胀冷缩时所产生的应力。
管道受热时的热伸长量应考虑采用补偿方式来维持管道稳定安全地运行，因此补偿方式的选择显得尤为重要。
常用的补偿方式可分为两大类：一是利用管道本身的弯曲进行自然补偿，二是利用补偿器进行补偿。
1 自然补偿自然补偿即利用管道本身自然弯曲来补偿管道的热伸长量，当弯管转角小于150°时才能作为管道的自然补偿。
动力配管设计中常用的自然补偿分别为L形直角弯、Z形折角弯及空间立体弯三类补偿方式。
自然补偿的管道臂长决定了端点处的位移量，因此自然补偿时靠近弯角处管道支架顶面大小应根据管道的位移量进行计算，以免管道自然膨胀导致管托从支架上掉落。
在考虑蒸汽外管网的管道补偿时，自然补偿是不可忽略的，充分利用管道的自然补偿，可以最大限度地减少管道对补偿器的依赖度，降低工程的总造价。
2 补偿器补偿器按大类可分为方形补偿器（π型补偿）、套筒式补偿器、波纹补偿器及旋转式补偿器。
由于套筒式补偿器容易泄漏、检修频繁、轴向推力大，现在已经较少使用，文中主要介绍几类常用的补偿器。
2.1 方形补偿器方形补偿器是最常用的补偿器，由四个90°弯头组成。
安装方形补偿器时，一般需对管道进行预拉伸，预拉伸量一般为管道膨胀伸长量的50%，具体如图1所示。
图 1 方形补偿器安装示意图方形补偿器的优点为制造、维修方便，轴向推力小，运行可靠且不存在介质泄露的隐患。

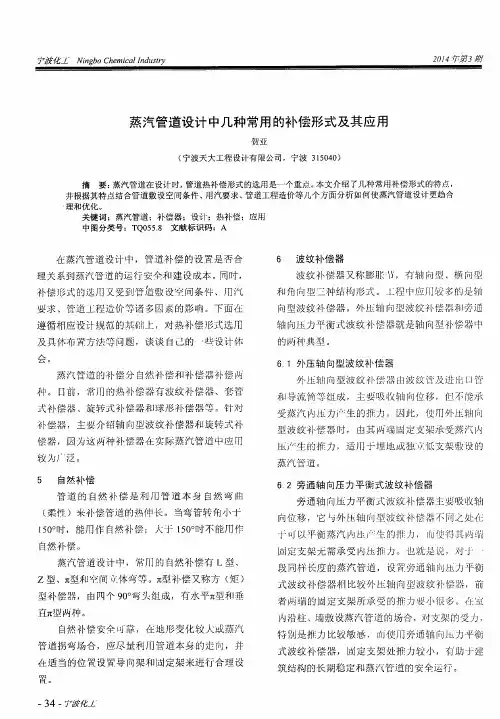

蒸汽管道设计中几种常用的补偿形式及其应用
也 就 火 ，为 减少 蒸 汽 管道 运行 的摩 擦 阻力 ，应在 滑 动 支架 上 安装 滚 动 支座 。通 常钏 对铡 的摩 擦 系 数是 ０ ＿ ３ ， 而安 装 了滚 动支 座后 以降低管 托 与支 座 的摩 擦 系数 到 ０ ． １ 。旋转 式 补偿器 运行 ｎ 寸，力偶
承 、 密封件 、人小 头和 紧 崮件 等 组 成 。旋 转 式补
（ 柔 ）米补 偿 管道 的热伸 长 。当弯 管转 角 小十 １ ５ ０ 。 时 ，能用作 自然 补 偿 ；人 于 ｌ ５ ０ 。 时 不 能用作
自然补 偿 。
定 支架 尢 需承 受 １ 人 Ｊ 挫 排 力 。 也就 是 Ｉ ，对 Ｊ
蒸汽 管道 设计 中 ，常刚 的 自然 补偿 有 Ｌ型 、 ｚ型 、７ ｃ 型和 问。 ● ： 体 弯 等 。兀 型 补偿 又称 方 （ 矩） 型补 偿器 ，由网个 ９ ０ 。 弯 ｉ 土 ｉ 成 ，有 水 平７ １ ； 型利 垂
宁波 化 Ｉ Ｎ ｉ ｎ ｇ ｂ ｏ Ｃ ｈ ｅ ｍｉ ｃ ａ ｌ Ｉ ｎ ｄ ｕ ｓ ｏ Ｔ
２ ０ １ ４年 第 ３ 勒
７ 旋 转式 补偿 器 无 推 力 的旋转 式补 偿 器 是 蒸汽 管 道补 偿 设计
中的 一 种 新型 补偿 器 ，由旋 转 筒体 、减 摩 定 心轴
５ 自然补偿 管 道 的 自然 补 偿 是 利 用 管 道 本 身 自然 弯 曲
旁 通轴 向压力 平 衡 式波 纹 补偿器 主 要吸 收轴
向位移 ，它 外 Ｊ 玉轴 向型波 纹 补偿 器不 同 处在 十ｌ ＿ ｌ Ｊ ’ 以平 衡 蒸汽 内 』 、 ’ 生 的推 力 ， ｍ ｊ 使 得 其 端
轴 向压 力平 衡式 波 纹 ， ｈ ｉ 、 偿 器 就是 轴 向型补 偿器 中
旋转式补偿器在架空管道中的应用
板 ＝ ．； ０１
下 面 以某 工 程 的蒸 汽 管 网 举 例 对 比一
Ｌ 计算 管 段长 度 ， ＿ ｍ；
下 ，采用套 筒 式补 偿器 与 旋转 式 补偿 器 的土
建 工程 造价 ：
（ ） 由 于 套 筒式 补偿 器 摩 擦 力 而 产 生 ２
的推 力 ；
该 蒸 汽管 网 全 长 ６ ０ ６ ｍ，如 图 ３所 示 ， 管 径 Ｄ ５ ０ 工 作 压 力 １ ｂＰ ， 度 ２ ０Ｃ， Ｎ０， ． ｌａ 温 ０ ２ ￣ 固
水平 推 力 Ｐ ・ ｇｍ
式 中 ｑ 计 算 管 段 单 位 长 度 的 重 量 ，本 文 一
￣ ２￣ ｂ ９ ７岩棉 保 温 ， 水 ５ 充
ｑ ３ ７９ ￣ ． Ｎ ・ ： ＝ ６ ．２ ９８ ｍ
一
（ ）由于旋 转 补偿 器 摩擦 力 而 产生 的推 ２
力
摩擦 系数 ， 与钢 ＝ ．， 与 聚 四氟 钢 ０３ 钢
向支架 共 ４ ６个 。
采 用套 筒式 补偿 器 固定 支架 Ｇ 、 ３ Ｇ 、 ２Ｇ 、 ５
Ｅ 弹性模 数 ， ａ 一 ＭＰ ； Ｉ 管子 的惯性 矩 ，ｍ ； 一 ｃ＇ Ｐ 水 压试验 压 力 ，．ＭＰ ； 一 １ ６ ａ ｆ 管 道 的 内截 面积 ，ｍ 。 ＿ 。 ｃ 由以上计算 可得 出， 只要有盲板力 Ｐ Ｐ Ｆ ｆｘ， ＝
维普资讯
旋转式补偿器在架空管道 中的应用
牡 丹 江热 力设计 有 限责任公 司 吴春 明 苏云 国
【 摘
要 】 文通过 对 架 空管道安 装套 筒 式补 偿 器与 安装 旋转 式补 偿 器 固定 支架 本 盲板力
的受 力分析 ， 针对 补偿 器 的选 型 问题进 行 了探 讨 ， 广 大供 热科 技人 员参 考 。 供 【 键词 】 关 补偿 器 固定 支架
对旋转补偿器在供热管道设计中的应用探析
４实 际供热管道 中旋转 补偿器 的应用 ４ ． １预偏转量 和旋转 角度 旋转 补偿 器的补偿 量是 非常大 的 ， 能够 达到 １ ８ ０ ０ ｍ ｍ， 这种 高效率 的补偿能力 可 以明显 提高旋转补 偿器在 管道 中的稳 定度 ，为 达到这种 目的就必 须对旋转 补偿器实 施预偏装 ， 且 方 向要 与热膨胀 的方 向相反 ； 旋转补偿器的旋转角度直接关系到密封材料的寿命和固定支架的推力 作用。预偏装量 ｘ及其旋转角度 ０ 的计算公式为： Ｘ ＝ Ａ／ ２ － － Ｓ ＊ ａ ＊（ ｑ ＇ ２ 一 Ｔ １ ） ； ０ ＝ ２ ＊ ａ ｒ ｃ ｓ ｉ ｎ （ Ａ／ Ｌ ） 。公式 中的△为热 膨胀量 ， Ｓ 为旋转补偿 器与 固定 点之 间的距离 ， ａ 是 线胀 系数 ， Ｔ １ 是 安装 的温度 ， Ｔ ２ 是设 计 的温度 ， Ｌ 是 旋转臂长 度。根据 此公 式计算 出 Ｘ ＝ １ ５ ９ ｍ ｍ、 ０ ＝ ６ ． ２ ７ ｏ 。 ４ ． ２ 固定点 的推力 旋转 补偿器的 固定支架 的推力是 比较小 的 ，非常适合 在供热管 道 中使用 。旋转补 偿器 的固定点 的推 力一共有 三个 ， 即， 管道在 供热过 程 中受热 胀冷缩原 理的影 响而 出现 的受限制 的热 胀力 （ 管道 自 重在热 伸 长 时对 固定点 产生 的摩擦 反力 Ｆ ｏ） ｒ 、旋 转过程 中 由于 内部 压力而 产生 的不平 衡力和推力 Ｆ ｂ 。但是在实 际的计算和应用过 程中可 以忽 略 因内 部 压力 而产生 不平衡力 ，这是 由于旋转补偿器 的结构 特征及其 布置型 式 来决定 的 。因此 ， 固定 支架 的推力 计算 公式 为 ： Ｆ ＝ Ｆ ｍ ＋ Ｆ ｂ ， 其中， Ｆ ｍ ＝ Ｇ， Ｆ ｂ ＝ Ｍ ／ Ｉ １ Ｊ ｃ ｏ ｓ ㈣ ｌ ， 此公 式 中 是摩擦 系数 ， 且钢 之 间的滑动支 架取 ｎ ３ 、 聚四氟 乙烯板 和钢 间的滑动支架取 ０ ． ２ 、 滚动支架 取 ０ ． １ ； Ｇ是旋 转补 偿 器所在 位置 的管道 与固定支 架 间的总重 量 ； Ｍ 是旋转 简在 摩擦 时产 生 的摩擦 力矩 ， 这是 以厂家提供 的数据为准 ； Ｌ是旋转 力臂 ， ０ 是选 择角 度； 此时， 该供热管道对旋转补偿器的要求是 ２ ３ ３ ７ ３ ８ ０ Ｎ・ ｅ ａ； ｒ 旋转补偿 器Ｔ １ 面的总推力 Ｆ为 １ ３ ９ ２ ７ Ｎ和 ３ ３ ７ ０ ９ Ｎ 。因此 ， 最终 的计 算结果显示 旋转补偿 器应用过程 中其 固定 支架所产 生的推力是 很小 的 ， 几 乎不会 造成什 么影 响 。主要 推力是 由管 道在滑动 过程 中所 产生 的摩擦 反力导 致 的。 ５结束语 在集 中供热需求 越来越 大的 当前 ，供热管道 的设计普遍 开始采 用 补偿器来 防治 因热伸 长或者 温度应力而 导致 的供 热管道 出现变形 或破 坏。 旋转补偿 器可以根据供热 管道的实际 隋况来 选取合适 的型式 ， 相比 其他类 型的补偿器更 加灵 活方便 。旋转 补偿器相 比自然补 偿有减少 弯 头、 寿命长、 补偿量大和安全可靠的优点。而且由旋转补偿器产生的推 力也 比较小 ， 对管道压力损失小 ， 应 用前景广 阔。
管道补偿器的使用说明
浅谈管道补偿器的使用说明由于工作介质及环境温度的变化导致管道长度发生变化，并产生拉（压）应力，当超过管道本身的抗拉强度时，会使管道变形或破坏。
为此，在管道局部架空地段应设置补偿器，即膨胀节。
使由温度变化而引起管道长度的伸缩加以调节得到补偿一、波纹膨胀节的形式波纹管配备相应的构件，形成具有各种不同补偿功能的波纹膨胀节。
按补偿形式分为轴向型、横向型、角向型及压力平衡型。
轴向型普通轴向型、抗弯型、外压型、直埋型、直管力平衡型、一次性直埋型。
横向型单向横向型、万向铰链横向型、大拉杆横向型、小拉杆横向型。
角向型单向角向型、万向角向型。
以上是基本分类，每类都具备共同的功能。
在一些特定情况还可以有特殊功能，如耐腐蚀型、耐高温型。
按特定场合的不同，分为催化裂化装置用、高炉烟道用。
按用于不同介质分为：热风用、烟气用、蒸汽用等。
二、波纹膨胀节的结构1．轴向型波纹膨胀节普通抽向型是最基本的轴向膨胀节结构。
其中支撑螺母和预拉杆的作用是支撑膨胀节达到最大额定拉伸长度和到现场安装时调整安装长度（冷紧）。
如果补偿量较大，可用两节，甚至三节波纹管。
使用多节时，要增加抗失稳的导向限位杆。
抗弯型增加了外抗弯套筒，使整体具有抗弯能力。
这样可以不受支座的设置必须受4D、14D的约束，支架的设置可以将这段按刚性管道考虑。
外压型这种结构使波纹管外部受压，内部通大气。
外壳必须是密闭的容器，它的特点是：1）波纹管受外压不发生柱失稳，可以用多波，实现大补偿量。
2）波纹内不含杂污物及水，停汽时冷凝水不存波纹内可从排污阀排掉，不怕冷冻。
3）结构稍改进也具有抗弯能力。
直埋型它的外壳起到井的作用，把膨胀节保护起来．密封结构防止土及水进入。
实际产品分防土型和防土防水型。
对膨胀节的特殊要求是必须与管道同寿命。
一次性直理型它的使用是装在管线上后整个管线加热升温到管线的设计温度范围的中间温度，管线伸长，波纹管被压缩，两个套筒滑动靠近，然后把它们焊死，再由检压孔打压检验焊缝不漏即可。
旋转式补偿器在架空管道中的应用
ｎ＝ ／ Ｌ Ｋ Ｌ ”；
１ 套 筒式 补偿 器简 介
是 一种 适 用 于 直 线铺 设 管 道 的 补偿 器 ， 以 补 偿 固定 支架 之 间 管 用 道的热伸长。
对于采用套筒 式补偿器 的管道 ， 固定 支 架 所 受 到 的 推 力 ， 由下 是 列几 方 面产 生 的 。 １１ 由 于 滑 动支 架 上摩 擦 力 而 产 生 的 水 平 推 力 Ｐ ・Ｉ ． ｇＩ Ｔ
供 热 管 道 安 装 投 运 后 ，由 于 管 道 被 热 媒 加 热 引起 管 道 受 热 伸 长 ， 所 以 说 应 采 取 措 施 补 偿 该 管 道 的 热 伸 长 。补 偿 方 式 主 要 有 以 下 几 种 ： 如 自然 补 偿 、 管 式 补 偿 器 、 纹 管 补 偿 器 、 形 或 球 形 补 偿 器 等 。本 套 波 方 文 主 要 论 述 目前 常 用 的套 筒 式 补 偿 器 和 新 兴 的 旋 转 式 补 偿 器 在 工 程 造价 、 行 安全 性 的对 比 。 运
浅谈旋转补偿器在城市热网工程的应用
浅谈旋转补偿器在城市热网工程的应用摘要：旋转补偿器是一种新型无推力的管道补偿器,在城市供热管网工程的应用中具有极大的优越性和灵活性，本文简述旋转补偿器的工作原理和特点，并探讨在热网工程中布置的形式以及布置原则，通过工程实例阐述旋转补偿器在热网管道补偿中的应用，以及与其他热网补偿方式相比的优点。
关键词:旋转补偿器热网应用近年来，集中供热成为世界上发达国家和发展中国家主流，是城市重要的基础设施,也是节约能源改善环境的重要措施。
根据国家节能减排政策要求，电厂如不能对外供热，小机组将可能面临关停的局面，因此城市供热管网的建设成为城市配套建设的一项重要组成部分。
而在供热管网的设计和建设中，旋转补偿器在城市供热管网的应用中具有极大的优越性和灵活性，已成为国内蒸汽管道敷设采用的主要的补偿器元件之一，其具有补偿量大，旋转摩擦阻力小，安装、维护方便，运行可靠等特点，被广泛运用于热网补偿中。
1 旋转补偿器的结构形式和工作原理旋转式补偿器主要由接管、滚珠、螺栓、螺母、垫片、压盖、填料等组成，详见图1；其工作原理，是通过成对安装旋转筒补偿器，利用安装在管道上的一对旋转筒和L（旋转补偿器臂）旋转并形成力偶，通过旋转一定的角度，达到吸收管道热位移的目的，(见图1)。
2 旋转补偿器的特点2.1 产品安全性能高产品结构合理，旋转补偿器采用的是双密封形式，一面为端密封，一面为环密封。
2.2 设计方便设计热网时，波纹管补偿器补偿的条件较苛刻，必须遵循五大黄金原则，套筒补偿器要“严格找中”的原则，并要考虑波纹管补偿器、套筒补偿器的应力、盲板力等。
旋转补偿器的型式多样，可根据管道的走向不同，选择适合的旋转补偿器型式，即可解决管道的补偿问题。
3.3 产品的寿命长产品的寿命可达20年以上。
2.4 补偿量大补偿量可达1800 mm（其他的补偿器，如波纹管补偿器的补偿量最大补偿量在300～400 mm），对于DN 200以上的管线，单边补偿量可达到130～200 m，对于≤DN 200的管线，单边补偿量可达到100～130 m，可以长距离输送蒸汽管线补偿使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析旋转式补偿器在管道改造中的应用浅析旋转式补偿器在管道改造中的应用摘要：本文介绍了旋转补偿器在热网中应用的优势及安全性，对比了采用套筒式补偿器、旋转补偿器管网中固定支座的受力情况。
对某蒸汽热网分别采用以上两种补偿器的工程造价进行了比较，采用旋转补偿器比较经济。
关键词：补偿器；固定支架；盲板力；Abstrator: This paper introduced the merits and security of hot rotating compensator in the application at heat network and the fixed supporter bearing forces of sleeve-type rotating compensator and rotating compensation were compared. Then the project cost of one type steam network which used these two different compensators was analyzed respectively and the satisfied result was got that using rotary compensator is more economical.Keywords: Compensator; the fixed supporter；the blind force;中图分类号：TU74 文献标识码：A 文章编号：1、前言供热管道安装投运后，由于管道被热媒加热引起管道受热伸长，所以说应采取措施补偿该管道的热伸长。
补偿方式主要有以下几种：如自然补偿、套管式补偿器、波纹管补偿器、方形或球形补偿器等。
本文主要论述目前常用的套筒式补偿器和新兴的旋转式补偿器在工程造价、运行安全性的对比。
2、套筒式补偿器简介套筒式补偿器是一种适用于直线铺设管道的补偿器，用以补偿固定支架之间管道的热伸长。
对于采用套筒式补偿器的管道，固定支架所受到的推力，是由下列几方面产生的：［1］（1）由于滑动支架上摩擦力而产生的水平推力Pg?mPg?m=μqL式中q－计算管段单位长度的重量，本文Φ529×7岩棉保温，充水q＝367.92×9.8N?m；μ－摩擦系数，钢与钢μ＝0.3，钢与聚四氟板μ＝0.1；L－计算管段长度，m；（2）由于套筒式补偿器摩擦力而产生的推力；（3）由于不平衡内压力而产生的水平推力，如在固定支架两端设置套筒式补偿器，但其管径不同；或在固定支架两端管段之一端，设置阀门、堵板、弯管等，而在另一端设置套筒式补偿器；当管道进行水压试验或运行时，将出现管道的不平衡轴向力。
3、GSJ-V型系列旋转补偿器简介GSJ-V型系列旋转补偿器是由旋转筒和弯头组成，其组合方式有Π型、Ω型，其补偿原理是通过成双旋转筒和L力臂形成力偶，使大小相等、方向相反的一对力，由力臂回绕着Z轴中心旋转，以达到力偶两边管道产生的热伸长量的吸收。
对于采用GSJ-V型系列旋转补偿器，固定支架所受到的推力，是由下列几方面产生的：［3］（1）由于滑动支架上摩擦力的而产生的水平推力Pg?m（2）由于旋转补偿器摩擦力而产生的推力。
该蒸汽管网全长660m，管径DN500，工作压力1.0MPa，温度220℃，固定支架设置，滑动支架每15m设置一个，每个补偿器设置2个导向支架，滑动、导向支架共46个。
采用套筒式补偿器固定支架G2、G3、G5、G6，受力FF=Pc＋Pg?m1－0.7［PX＋Pg?m2×（L2＋L3/2）］＋P×f＝Pc＋μqL1-0.7［A×α×E×I×△t/L短臂2×105+μqcosα×（L2+L3/2）］＋P×f＝31×103＋0.1×367.92×9.8×100-0.7［12×0.012×1.905×105×39106×210/102×105＋0.1×367.92×0.707×（10＋10/2）］＋160×3.14×51.52/4＝31000＋36056－0.7×（22528+3902）＋333122＝381677N≈38.2T固定支架G9F9＝Pc＋Pg?m1＋P×f＝31000＋0.1×367.92×9.8×120＋333122＝407389N≈40.8T固定支架G8受力F8＝Pc1＋Pg?m1－0.7Pc2＝Pc1＋μqL－0.7Pc2＝31×103＋0.1×367.92×9.8×120－0.7×31×103＝52567N≈5.3T固定支架G4、G7受力F4、7＝Pc－0.7Pc＝31×103－0.7×31×103＝9300N≈1T式中：F－固定支架承受的水平推力，N；Pc－套筒式补偿器的摩擦力，N；Pg?m－滑动支架产生的摩擦力，N；Px－弯管的弹性力，N；A－系数A=3（n3＋4n2＋3）/n（n+1），n＝L长臂/L短臂；E－弹性模数，MPa；I－管子的惯性矩，cm4；P－水压试验压力，1.6MPa；F－管道的内截面积，cm2。
由以上计算可得出，只要有盲板力Pf＝P×F，固定支架受力就非常大。
管道安装旋转补偿器安装旋转补偿器的管道固定支架承受的水平推力：固定支架G3受力F＝Pg?m＋M/Lcos（α/2）＝0.1×367.92×9.8×180＋48830÷（2×0.974）＝64901＋25066＝89967N≈9T式中：M－旋转补偿器的旋转摩擦力矩，N?m；L－∏组合旋转式补偿器的力偶臂，m；α－转角，sin（α/2）＝0.012×180×（220－10）/L由以上计算得出，安装套筒式补偿器回绕管道盲板力占支架承受水平推力的33.3/40.8＝82％，如果能消除盲板力，固定支架将做的很小，工程造价将大幅减少。
而安装转向补偿器的管道消除了盲板力，固定支架承受水平推力只有9T，两者之比为9/40.8＝22.0％下面计算固定支架的混凝土造价：50T固定支架混凝土体积：V＝1×5.4×2＋2.5×0.8×0.8＋1×0.8×0.8＋1.5×0.8×0.8＋2.2×0.8×0.5＝10.8＋1.6＋0.64＋0.96＋0.88＝14.88m3 10T固定支架混凝土体积：V＝0.6×2.9×2＋0.6×0.5×0.8＋1.7×1.2×0.8＝3.48＋0.24＋1.63＝5.35m36T固定支架混凝土体积：V＝0.6×2.9×2＋0.6×0.5×0.8＋1.7×0.8×0.8＝3.48＋0.24＋1.09＝4.81m31T固定支架混凝土体积：V＝1.5×1.5×1＋1.7×0.8×0.8＝2.25＋1.09＝3.34m3滑动、导向支架混凝土体积：V＝0.75×1.5×1.5＋1.25×0.4×0.4＋0.5×0.4×0.4＝1.67＋0.2＋0.08＝1.95m3由以上计算可得出，选用旋转式补偿器的管道比选用套筒式补偿器的管道工程土建造价减少24％（1－14.34/18.86＝24％）。
4、优越性对比（1）采用新型的GSJ-V型旋转补偿器技术，与传统的波纹补偿器、套筒补偿器等相比，补偿量大，密封性能优越，长期运行不需维护，节约投资成本。
而且安装方便，特别对地形复杂的工作条件能根据现场情况灵活调节位置。
例如在平顶山市高新区热力干线工程中需要过路，管线位置很小，周围有自来水、工业管道（6根）、电缆、天然气管道，工程中避开这些障碍的同时还得考虑热力管道的补偿量，在这种情况下我们果断的采取了GSJ-V型旋转补偿器解决了上述种种难题。
另外这个工程的管线需穿越城乡结合部的房屋，拆迁房屋的费用特别高，旋转补偿器的应用使管线不在一条支线上，从而根据管道路线来设计一组旋转补偿器从而避免发生纠纷，增加不必要费用。
但是传统的波纹补偿器、套筒补偿器安装时管线必须在一条直线上，局限性太大，而方形补偿器补偿能力很有限，故新技术的应用和推广是很有必要的。
（2）新型的GSJ-V型旋转补偿器与传统的波纹补偿器、套筒补偿器等在热力工程中能配合在一起使用，补偿器布置形式灵活，根据现场情况随时变更，不局限于设计图纸，缩短工期。
例如在二矿蒸汽管道工程原设计中管道需穿过某家属院，需用一个方形补偿器，但是施工过程中家属院由于种种问题不让管道通过，管线重新规划、重新施工时间不允许，而且到了供热高峰期，我公司的设计人员用新型的GSJ-V型旋转补偿器改变管道路线解决了大难题。
整个管线上的其他补偿器和支架并没有改变，充分体现了新技术的优越性。
5、安全性对比（1）由于套筒式补偿器的结构特点，安装时对管道不同轴度≯1%，需“严格找中”以防止运行时摩擦力过大，发生泄漏甚至卡死，因此需额外增加导向支架。
而旋转式补偿器不存在“找中”的问题，因而不必额外增加导向支架。
（2）套筒式补偿器裸露的高光洁度滑动表面，易碰伤和被腐蚀，因此易发生泄漏；旋转式补偿器的旋转筒内装设了止退圈和减摩、定心弹子，并采用合理的密封面结构，从而使密封材料和密封面的磨损极为轻微，保证在更长时间内不发生泄漏很大程度上增加了工作的安全性、可靠性。
结束语通过上述分析，我们可以得出旋转式补偿器跟套筒式补偿器相比，具有大幅降低工程土建造价的优势，而且其结构简单、安装方便、无需维修，克服了套筒式补偿器易泄漏、需停产维修等弊病。
所以说旋转式补偿器应该在架空管道中推广使用。
参考文献：［1］李善化、康慧.《实用集中供热手册》[M].北京：中国电力出版社，1996年3月第一版［2］汤惠芬、范季贤.《城市供热手册》[M].天津：天津科学技术出版社，1992年2月第一版［3］王宇清.《供热工程》[M].北京：中国建筑工业出版社，1985年12月第二版------------最新【精品】范文。
