实验室给排水系统配置标准
供水实验室常用配置方案
供水实验室的常用配置方案主要包括以下部分：
给水系统：该系统包括化验水龙头、上水管、上水阀门以及连接件。
化验水龙头有多种类型，如三联化验水龙头、单联化验水龙头等，材质通常为铸铜并表面喷塑，出水口为尖嘴设计，可接插特定规格的橡胶软管。
上水管则使用如日丰牌铝塑管等耐用材料，同时配备相应的管接头如铜制压紧型管接头。
上水阀门需要耐腐蚀且适合实验室使用，通常设计为G1/2“，距地面高度为100mm。
通风系统：该系统包括排风风管、防火阀、消声器、变频器以及末端排风设备如通风柜、原子吸收罩、万向排风罩等。
这些设备主要用于排除实验过程中产生的有害气体和粉尘，保证实验室的空气质量。
供气系统：对于水质检测实验室，常用的气体包括高纯氩气、氦气、氮气以及普通压缩空气、易燃气体乙炔、甲烷等。
可采用集中式供气系统，包括气体切换装置、减压装置、管路、二次减压装置、监控及报警系统等。
纯水系统：实验室纯水为实验过程必备项，可根据实际需求配置经济实用型的纯水系统。
供电系统：需要根据仪器及实验室的配置，做一个总的用电设计要求。
安全防护：安全防护的对象主要包括人员安全、样品安全、仪器安全、运行系统的安全以及环境安全等。
需要配置相应的安全设施，如紧急停车按钮、安全阀、防爆膜等。
以上仅为供水实验室的常用配置方案的大致内容，具体配置还需要根据实验室的具体需求、预算以及实验类型等因素进行综合考虑。
三级生物安全实验室建设标准
三级生物安全实验室建设标准一、引言生物安全实验室是进行高致病性病原体研究、诊断和治疗的场所，对于防止病原体的泄漏和传播具有重要意义。
根据实验室处理的病原体危害程度，生物安全实验室分为四个等级，其中三级生物安全实验室主要用于研究具有较高致病性的病原体，如埃博拉病毒、马尔堡病毒等。
为了确保实验室的安全运行，本标准对三级生物安全实验室的建设进行了详细的规定。
二、选址与布局1. 选址：三级生物安全实验室应选址在远离居民区、学校、医院等人口密集区域的独立区域，周围环境应清洁、安静、无污染源。
2. 布局：实验室应按照功能分区进行布局，包括实验区、办公区、辅助区等。
实验区应设置严格的隔离措施，确保病原体不会泄漏到外部环境。
办公区和辅助区应与实验区保持一定的距离，以降低感染风险。
三、建筑结构与设施1. 建筑结构：实验室建筑应采用钢筋混凝土结构，墙体厚度不小于200mm，地面厚度不小于300mm。
实验室内部应设置防火、防爆、防漏等设施。
2. 通风系统：实验室应设置独立的通风系统，以确保室内空气质量。
通风系统应具备高效过滤器，能有效过滤空气中的微生物颗粒。
此外，实验室还应设置排风系统，将实验过程中产生的有害气体排放到室外。
3. 照明与电力：实验室应设置足够的照明设备，确保实验操作的安全性。
实验室的电力系统应具备备用电源，以防停电时影响实验的进行。
4. 给排水系统：实验室应设置独立的给排水系统，以防止病原体通过水源传播。
实验室的排水管道应设置消毒设施，确保排放的污水达到排放标准。
四、实验设备与仪器1. 实验台：实验台应采用耐腐蚀、易清洁的材料制作，表面光滑，易于消毒。
实验台上方应设置密闭式排风罩，以防止病原体扩散。
2. 实验柜：实验柜应采用不锈钢或镀锌钢板制作，表面光滑，易于清洁。
实验柜内应设置紫外线灯或其他消毒设备，以确保实验物品的安全。
3. 实验仪器：实验室应根据实验需求配置相应的实验仪器，如离心机、培养箱、显微镜等。

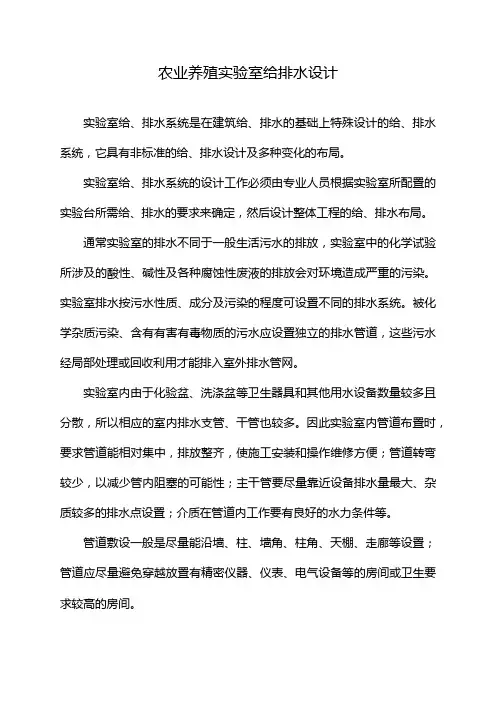

农业养殖实验室给排水设计
农业养殖实验室给排水设计
实验室给、排水系统是在建筑给、排水的基础上特殊设计的给、排水系统，它具有非标准的给、排水设计及多种变化的布局。
实验室给、排水系统的设计工作必须由专业人员根据实验室所配置的实验台所需给、排水的要求来确定，然后设计整体工程的给、排水布局。
通常实验室的排水不同于一般生活污水的排放，实验室中的化学试验所涉及的酸性、碱性及各种腐蚀性废液的排放会对环境造成严重的污染。
实验室排水按污水性质、成分及污染的程度可设置不同的排水系统。
被化学杂质污染、含有有害有毒物质的污水应设置独立的排水管道，这些污水经局部处理或回收利用才能排入室外排水管网。
实验室内由于化验盆、洗涤盆等卫生器具和其他用水设备数量较多且分散，所以相应的室内排水支管、干管也较多。
因此实验室内管道布置时，要求管道能相对集中，排放整齐，使施工安装和操作维修方便；管道转弯较少，以减少管内阻塞的可能性；主干管要尽量靠近设备排水量最大、杂质较多的排水点设置；介质在管道内工作要有良好的水力条件等。
管道敷设一般是尽量能沿墙、柱、墙角、柱角、天棚、走廊等设置；管道应尽量避免穿越放置有精密仪器、仪表、电气设备等的房间或卫生要求较高的房间。
在化学实验室、纯水室等应设置阀漏，以防止水管爆裂、水龙头跑水等特殊情况发生时能够及时排水，防止实验室被浸泡、危及仪器设备安全。
13-《山东省中小学实验室建设与配备标准》小学(2006)14号
山东省小学实验室建设与配备标准（试行）学问是异常珍贵的东西，从任何源泉吸收都不可耻。
——阿卜·日·法拉兹二○○六年六月编制说明为贯彻落实《国务院关于基础教育改革与发展的决定》，适应小学新课程改革的要求，提高小学教育装备水平，全面推进素质教育，促进我省基础教育的改革和发展，特制定《山东省小学实验室建设与配备标准》。
一、指导方针：1、实验室和功能室的建设，应满足学科教学的要求，有完善的设施、设备，有配套的教学仪器，有行之有效的管理制度。
2、符合现代教育的特点，有利于各种媒体信息的传播、收集和运用，实现资源共享。
3、适应素质教育和课程改革的要求，有利于营造学科实验的优良环境，有利于创设体验科学探究过程，培养创新能力的教学环境。
4、现整合教育资源，探索实验教学模式，有利于学生主动实践、学习和个性化教育。
学问是异常珍贵的东西，从任何源泉吸收都不可耻。
——阿卜·日·法拉兹5、突出环保，注重安全，有利于学生身心健康发展。
二、适用范围：本标准适用于山东省各级各类小学。
三、本标准含8个实验室（功能室）及一园一站的装备标准，它们分别是：科学实验室、多媒体网络计算机室、语言实验室、音乐室、舞蹈室、美术室、综合电教室、综合实践活动室及生物园、小气象站。
四、实验室和功能室的建设应有一定的前瞻性，设计方案应便于分步建设；改建、扩建时要因地制宜，充分利用已有的设施和设备。
五、技术依据：1、按教育部规定，小学一个班的生源配置为45人。
为了广泛适应各地实验室建设的不同需求，本标准将实验室建设分为两类。
其中“二类”要求是学校必须达到的最低要求；“一类”是为有条件的学校提出的较高要求，其数据指标为教学要求的下限。
2、学校实验室及各功能室的内部设施与布局等均根据建设部、国家计委、教育部发布的《城市普通中小学校校舍建设标准》（建标［2002］102号）、《中小学校建筑设计规范》（GBJ99-86）的要求，结合山东省实际作了部分调整。

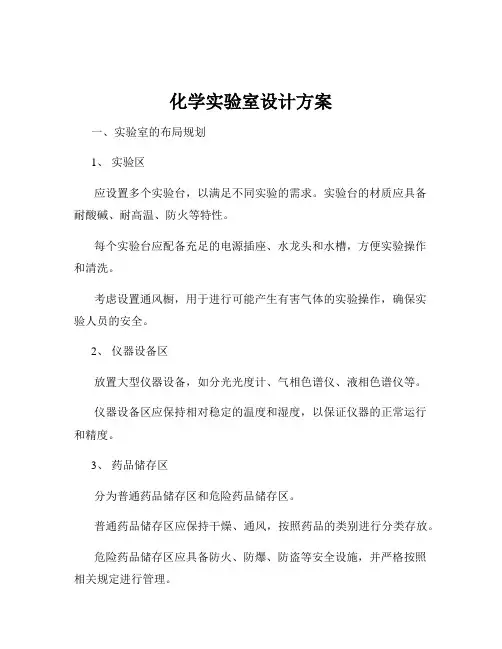

化学实验室设计方案
化学实验室设计方案一、实验室的布局规划1、实验区应设置多个实验台，以满足不同实验的需求。
实验台的材质应具备耐酸碱、耐高温、防火等特性。
每个实验台应配备充足的电源插座、水龙头和水槽，方便实验操作和清洗。
考虑设置通风橱，用于进行可能产生有害气体的实验操作，确保实验人员的安全。
2、仪器设备区放置大型仪器设备，如分光光度计、气相色谱仪、液相色谱仪等。
仪器设备区应保持相对稳定的温度和湿度，以保证仪器的正常运行和精度。
3、药品储存区分为普通药品储存区和危险药品储存区。
普通药品储存区应保持干燥、通风，按照药品的类别进行分类存放。
危险药品储存区应具备防火、防爆、防盗等安全设施，并严格按照相关规定进行管理。
4、办公区供实验人员进行数据处理、撰写报告等工作。
配备办公桌椅、电脑、打印机等设备。
二、通风系统设计1、全面通风安装排风扇或通风管道，确保实验室整体的空气流通。
通风设备的风量应根据实验室的面积和实验操作的类型进行计算，以保证足够的换气次数。
2、局部通风通风橱是局部通风的关键设备，其性能应符合相关标准。
通风橱的操作面风速应保持在一定范围内，以有效排出有害气体。
3、废气处理实验产生的废气应经过处理后再排放。
可以采用活性炭吸附、化学吸收等方法对废气进行处理，以减少对环境的污染。
三、给排水系统设计1、给水实验室应保证有稳定的自来水供应，并根据需要设置纯水制备设备，以满足实验对水质的不同要求。
2、排水实验室内应设置独立的排水系统，避免与其他区域的排水系统混淆。
排水管道应采用耐酸碱的材料，如 PVC 管。
对于含有有害物质的废水，应先进行处理，达到排放标准后再排放。
四、电气系统设计1、电源提供稳定的 220V 和 380V 电源，满足实验设备和照明的需求。
配备应急电源，以应对突发停电情况，保证实验的安全和数据的保存。
2、电线布局电线应采用暗线敷设，避免暴露在外造成安全隐患。
电线的截面积应根据用电设备的功率进行合理选择，以确保电路的安全运行。
实验室给排水工程施工方案
实验室给排水工程施工方案一、编制依据、原则与范围1. 编制依据：本方案依据国家相关法律法规、行业标准及规范，结合实验室给排水工程的设计图纸、施工要求及现场条件编制。
2. 编制原则：遵循科学、合理、安全、经济、环保和文明施工的原则，确保工程质量、进度和投资控制目标的实现。
3. 编制范围：本方案适用于实验室给排水工程的施工，包括给水管道、排水管道、阀门、水表、给排水设备及配套设施的安装施工。
二、工程概况1. 工程简介：实验室给排水工程是实验室基础设施的重要组成部分，主要包括给水系统、排水系统及消防给水系统。
给水系统为实验室提供清洁、卫生的水源，排水系统负责将实验室产生的废水及时排出，消防给水系统为实验室提供消防安全保障。
2. 工程规模：给水系统包括给水管道、阀门、水表等，排水系统包括排水管道、检查井、泵站等，消防给水系统包括消防水池、消防水泵、消防管道等。
3. 工程地点：实验室所在建筑物内及附近区域。
三、总体布置及工期安排1. 总体布置：根据实验室给排水工程的设计图纸，结合现场条件，合理规划施工场地，布置施工临时设施，确保施工顺利进行。
2. 工期安排：本工程计划施工周期为XX天，其中给水系统施工XX天，排水系统施工XX天，消防给水系统施工XX天。
具体工期安排根据实际情况调整。
四、施工技术方案1. 给水系统施工：（1）给水管道安装：采用热镀锌钢管，按照设计图纸和施工规范进行管道安装，确保管道连接牢固、密封。
（2）阀门安装：给水管道上安装相应规格的阀门，如截止阀、球阀等，阀门安装应符合设计要求和施工规范。
（3）水表安装：在给水管道上安装水表，水表安装应符合设计要求和施工规范，保证计量准确。
2. 排水系统施工：（1）排水管道安装：采用UPVC排水管，按照设计图纸和施工规范进行管道安装，确保管道连接牢固、密封。
（2）检查井施工：根据设计要求，施工检查井，检查井的结构应符合设计要求和施工规范。
（3）泵站安装：根据设计要求，安装排水泵站，确保泵站运行稳定、安全。
实验室给水排水系统设计注意事项
实验室给水排水系统设计注意事项
1.实验室的给排水系统应设计科学，保证饮用水源不受污染，若实验用水与饮用的水源不一，则应将饮用水与实验用水的水龙头分别注明，以免混淆。
2.实验楼应在设有备用水源，在公共自来水系统供水不足或停止时，备用水源能保证各种仪器的冷却水、吸烟器用水、蒸馏器用水、蒸馏瓶瓶冷凝管用水的正常供给。
3.给排水系统应与实验室模块相符合，合理布置，便于维修，线管应尽量短，避免交叉。
给水管道和排水管道应沿墙、柱、管道井、试验台夹腔、通风柜内衬板等部位布置，不得布置在遇水迅速分解、引起燃烧、爆炸或损坏的物品旁，以及贵重仪器设备的上方；一般实验室的管可明装敷设，在安全要求比较高的实验室中应尽量暗装，所有暗装敷设的管道均应在控制阀门处设置检修孔，以便维修。
4.给排水系统应设计灵活，并预留部分设施以保证实验室的可靠性和持续性。
下行上给式的给水横干管宜敷设在底层走道上方或地下室板下；上行下给式的给水横干管宜敷设在顶层管道技术层内或顶层走道上方；不结冻地区可敷设在屋顶上，从给水干管引入实验室的每根支管上，应装设阀门。
5.实验室内部各用水点的位置必须科学定位并提前敷设，尽量把水点设在靠墙位置，方便下水点的设置及满足未来改造的需要。
实验室给排水设计
实验室给排水设计一、引言实验室给排水设计是实验室建设中重要的一部分，它涉及到实验室内废水的排放、供水的供应以及相关设备的安装和使用。
一个合理的实验室给排水设计可以保障实验室的正常运行，提高实验室的工作效率。
本文将详细介绍实验室给排水设计的相关内容。
二、实验室废水处理设计2.1 废水源与废水性质分析首先，需要对实验室的废水源与废水性质进行分析。
实验室废水的来源包括化学实验、生物实验以及其他实验项目。
不同类型的实验产生的废水具有不同的性质，包括有机物、无机盐、重金属等。
通过对废水性质的分析，可以根据国家和地方的相关标准，制定合理的处理方案。
2.2 废水处理设备的选择根据废水性质和处理工艺的要求，可以选择合适的废水处理设备。
常见的废水处理设备包括沉淀池、反应器、过滤器、吸附剂等。
需要根据实验室的实际需求和预算情况，选择适合的设备，并确保其质量和性能符合要求。
2.3 废水排放管道设计废水排放是实验室给排水设计中重要的一环。
在废水排放管道设计中，需要考虑废水的流量、流速、管道材料等因素。
为了保证废水能够被有效地排放出去，并且不对周围环境造成污染，需要进行合理的管道布局，并选择合适的管材。
三、实验室供水设计3.1 实验室用水需求分析在实验室供水设计中，首先需要对实验室的用水需求进行分析。
不同类型的实验需要的用水量和用水质量各不相同。
通过对实验室用水需求的分析，可以确定供水系统的设计参数和技术要求。
3.2 供水设备的选型与布局根据实验室的用水需求，可以选择合适的供水设备。
常见的供水设备包括水泵、水箱、水质检测设备等。
在供水设备的选型过程中，需要考虑设备的流量、压力、耐腐蚀等特性，并进行合理的设备布局，确保供水的安全稳定。
3.3 供水管道设计供水管道的设计包括管道路线的规划和管道材料的选择。
在进行供水管道设计时，需要考虑供水管道的流量、流速、压力损失等因素。
选择合适的管道材料，并进行合理的管道布局，可以有效地保障供水系统的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验室给、排水系统是在建筑给、排水的基础上特殊设计的给、排水系统，它具有非标准的给、排水设计及多种变化的布局。
实验室给、排水系统配置分为给水部分与排水部分。
下面简单介绍实验室给、排水系统配置。
实验室给、排水系统的设计工作是在建筑工程设计前来完成的。
它与建筑工程、建筑给、排水是一体化的产物，因此设计工作必须由专业人员根据实验室所配置的实验台所需给、排水的要求来确定，然后设计整体工程的给、排水布局。
实验室中的化学试验所涉及的酸性、碱性及各种腐蚀性废液的排放会对环境造成严重的污染，在此标准中已制定了相应的处理方法。
实验室给、排水系统配置分为给水部分与排水部分。
给水部分
1.1给水部分包括：化验水龙头、上水管、上水阀门、连接件。
1.1.1化验水龙头
A.三联化验水龙头
B.单联化验水龙头
C.化验水龙头
D.U型水龙头
E.T型水龙头
F.立式直角水龙头
G.感应水龙头
H.遥控开关
1.1.2水龙头应用标准
1.1.3水龙头材质为铸铜，表面喷塑。
1.1.4化验水龙头出水口全部为尖嘴，可接插∮12mm的橡胶软管。
1.2化验水龙头的连接与固定
1.2.1化验水龙头的固定方法
化验水龙头底部有调节螺母、丝杆、固定螺母。
安装首先把固定螺母拆下，把丝杆插入已定位的上水定位孔，紧固固定螺母，余留丝杆与上水管接头连接。
1.3上水管
1.3.1上水管使用日丰牌铝塑管，无毒、无污染；内、外层全部为聚乙烯材料，中间部位为铝材。
经检验，在60°C以下可耐各种浓度的酸、碱液体。
其物理性能如下：排水部分
2.1排水部分包括：化验水槽、排水管
2.1.1化验水槽为PP材料模具制做，具有较强的耐腐蚀性能，检测结果如下：
PP材料化学实验检测报告
2.1.2化验水嘴规格及使用标准：
2.1.3化验实验台返污存水斗：材料为PVC与化验水槽连接，按所选用的化验水槽下水口配做，连接处采用标准的橡胶圈密封紧固处理；
2.1.4化验水槽与台面组合采用在台面底部支撑结构。
如下图：
2.1.5排水管
排水管、连接件三通、弯头，直管、变径等全部采用PVC材料，并配用专用PVC胶水连接固定。
2.1.6排水管道在使用于多孔下水时，要设计出下水的斜度，并配托架支撑。
2.1.7排水管预留高度标准：80~100mm，其预留位置按实验室平面布局图。
2.1.8酸性、腐蚀性的废液的处理方法；
2.1.8.1活性炭吸附的作用
A.除臭
去除酚类、油类、植物腐烂和氯杀菌所导致水的异臭。
B.除色
去除铁、锰等重金属的氧化物和有机物所产生的色度。
C.除有机物
去除腐植酸类、蛋白质、洗涤剂、杀虫剂等天然的或人工合成的有机物质，降低水的耗氧量（BOD值、COD值）。
D.除重金属：去除汞（Hg）、铬（Cr）、砷（As）、锡（Sn）、锑（Sb）、等有毒、有害的重金属。
1.4上水管铜制压紧型管接头
1.4.1铜制压紧型管接头可分为：三通管接头、弯头管接头、直通管接头。
1.4.2铜制压紧型管接头与铝塑管匹配使用。
检测压力：2.8Mpa/H
拉拔力：温度变化处理前25KN，温度变化处理后20KN。
1.5上水阀门
1.5.1上水管在地面预留时，必须配置耐腐适合实验室用的上水阀门。
1.5.2上水阀门设计为G1/2“，距地面高度为100mm.
