冷冲压模具装配工艺规范
冷冲压工艺及模具设计课程实验指导书
《冷冲压工艺与模具设计》课程实验指导书一模具安装与冲裁间隙实验二典型结构模具拆装三最小弯曲半径测定和弯曲件回弹四拉深变形金属流动实验五最小拉深系数测定及拉深件起皱、拉裂实验六模具装配及试模实验一模具安装与冲裁间隙实验一实验目的1．了解模具安装过程。
2．了解间隙大小、凸凹模刃口状态对冲裁件断面质量的影响。
3．了解间隙大小对冲裁件尺寸精度的影响。
二实验内容⒈ 在压力机上安装与调整模具，是一件很重要的工作，它直接影响到冲件质量和安全生产。
因此，安装和调整冲模不但要熟悉压力机和模具的结构性能，而且要严格执行安全操作制度。
冲模安装的一般注意事项有：检查压力机上的打料装置，将其暂时调整到最高位置，以免在调整压力机闭合高度时被压弯；检查模具的闭合高度与压力机的闭合高度是否合理；检查下模顶杆和上模打料杆是否符合压力机的打料装置的要求(大型压力机则应检查气垫装置)；模具安装前应将上下模板和滑块底面的油污揩拭干净，并检查有无遗物，防止影响正确安装和发生意外事故。
⒉ 冲裁间隙是指冲裁模中凸、凹模刃口尺寸的差值。
间隙值对冲裁件质量、冲裁力和模具寿命都有很大的影响，是冲裁工艺与冲裁模设计中的一个重要的工艺参数。
间隙大小合适，则可得到好的断面质量；同样，刃口锐利，也可得到好的断面质量；间隙大小合适，得到的冲裁件尺寸精度高，即零件的实际尺寸和冲模工作部分的尺寸之间的偏差小。
三实验用设备、工具和材料1．设备：25T曲柄冲床。
2．工具：冲裁模一套千分尺放大镜钢皮尺固定模具的工具等。
3．材料：A3钢板t＝3(mm)四实验步骤1．冲裁模的安装（１）根据冲模的闭合高度调整压力机滑块的高度，使滑块在下极点时其底平面与工作台面之间的距离大于冲模的闭合高度。
（２）先将滑块升到上极点，冲模放在压力机工作台面规定位置，再将滑块停在下极点，然后调节滑块的高度，使其底平面与上模座上平面接触。
带有模柄的冲模，应使模柄进入模柄孔，并通过滑块上的压块和螺钉将模柄固定住。
模具的装配技术
下一页 返回
任务二 冷冲压模具装配
一、冷冲压模具装配的技术要求 1.模具的总体装配精度
(1)装配前要检查模具各零件的材料、儿何形状、尺寸精度、表面粗糙 度和热处理硬度等是否符合图样要求。各零件的工作表面是否有裂纹 和机械损伤等缺陷，有则视为不合格件。 (2)装配完成后，模具各零件间的相对位置精度必须保证。尤其是一种 冲压件需要儿套冲模才能得到，冲模制造要保持一定的连续性，这时 冲压件的有些尺寸与儿套冲模零件尺寸有关，需特别注意。 (3)所有存在相对运动的模具零件，应保证位置准确、配合间隙合理、 运动平稳。 (4)模具的螺钉、销钉等紧固零件，要牢固可靠，不应出现松动和脱落。 (5)模架的公差等级满足冲压件所需的精度要求。
上一页 下一页 返回
任务三 塑料模具装配工艺
6.滑块抽芯机构及抖导柱的装配 滑块抽芯机构装配后，应保证型芯与凹模达到所要求的配合间隙，
滑块运动灵活，有足够的行程，有正确的起止位置。滑块装配常常要 以凹模的型面为基准，因此，它的装配要在凹模装配后进行。
上一页 下一页 返回
任务三 塑料模具装配工艺
三、塑料注射模具总装配 1.总装配技术要求
上一页 下一页 返回
任务二 冷冲压模具装配
二、冷冲压模具模架的压入法装配 1.模架装配的技术要求
(1)装配成套的模架，上模座上平面对下模板下平面的平行度、导柱中 心线对下模板下平面的垂直度、导套孔的中心线对上模座上平面的垂 度应符合相应公差等级的要求。 (2)组成模架的各零件应符合相应的技术标准和技术文件。 (3)压人上、下模的导套、导柱，压人后应牢固、不可松动，离安装表 面应有1~2 mm的距离。 (4)装配成套的模架，各零件的工作表面不应有碰伤、裂纹及其他机械 损伤。 2.模架的装配工艺
冲压模具装配工艺
第五章模具装配工艺第一节装配尺寸链一、装配尺寸链的概念装配的精度要求，与影响该精度的尺寸构成的尺寸链，称为装配尺寸链。
如图5-1a所示，为落料冲模的工作部分，装配时，要求保证凸、凹模冲裁间隙。
Z/2 一-*工门a)图5-1凸、凹模的冲裁间隙根据相关尺寸绘出尺寸链图，如图5-1b所示。
二、用极值法解装配尺寸链与工艺尺寸链的极值解法相类似。
以图5-1所示落料冲模为例。
解：A1为增环，A2为减环计算封闭的基本尺寸m _ n -1 .A、= Z = A i-為A i二29.74「29 .64 二0.10 (mm )i =1 i +计算封闭环的上、下偏差m _ n」-ESA ESA i - ' El Aj = 0.024 -(-0.016 )= 0.04 (mm )i 亠i h +n」二ESA =0i h ""1求出冲裁间隙的尺寸及偏差为0.10 o"40mm，能满足Z min 二0.10mm , Z max =0.14 mm。
第二节装配方法及其应用范围一、互换装配法1•完全互换法(1)在装配时各配合零件不经修理、选择和调整即可达到装配的精度要求。
n」T\ T2 匚丄=、T ii 二(2)特点装配简单，对工人技术要求不高，装配质量稳定，易于流水作业，生产率高，产品维修方便；但其零件加工困难。
试用范围广。
2•不完全互换法按Tv二..'、T2确定装配尺寸链中各组成零件的尺寸公差，可使尺寸\ 7链政治中个组成环的公差增大，使产品加工容易和经济，但将有0.27%的零件不合格。
适用于成批和大量生产二、分组装配法1 •在成批和大量生产中，将产品各配合副的零件按实测尺寸分组，装配时按组进行呼唤装配以达到装配精度的方法。
先将零件的制造公差扩大数倍，按经济精度进行加工，然后将加工出来的零件按扩大前的公差大小分组进行装配。
2 .特点1)每组配合尺寸的公差要相等，以保证分组后各组的配合精度和配合性质都能达到原来的设计要求。
冷冲模具的制造要求及制造过程
冷冲模具的制造要求及制造过程冷冲模具是一种用于冷冲压工艺的模具，在汽车、电子、家电等行业广泛应用。
冷冲模具的制造要求和制造过程非常重要，直接影响到产品的质量和效率。
以下将从这两方面进行详细介绍。
一、冷冲模具的制造要求1. 高强度和硬度冷冲模具在使用过程中需要承受较大的冲击和摩擦力，因此对模具的材质要求非常高。
通常情况下，冷冲模具需要采用优质的合金钢材料制造，确保模具具有足够的强度和硬度。
2. 高精度和稳定性冷冲模具的制造需要保证其具有高精度和稳定性，以确保冷冲压工艺的精准性和一致性。
在制造过程中，需要采用先进的加工设备和精密的加工工艺，确保模具的加工精度在允许范围内。
3. 耐磨性和耐久性冷冲模具在长时间的使用过程中会受到严重的磨损，因此需要具有良好的耐磨性和耐久性。
在材料选择和热处理过程中需要特别注意，确保模具具有良好的耐磨性和耐久性。
4. 合理的结构设计冷冲模具的结构设计需要考虑到产品的形状和尺寸，以及冷冲压工艺的要求。
合理的结构设计能够减少模具的磨损和变形，延长模具的使用寿命。
5. 完善的冷却系统在冷冲压工艺中，模具需要长时间进行高频次的冷却，因此需要具备完善的冷却系统，以确保模具在工作过程中能够保持合适的工作温度，防止模具变形和损坏。
二、冷冲模具的制造过程冷冲模具的制造过程通常包括材料选择、模具设计、加工制造、热处理和装配等环节。
1. 材料选择冷冲模具通常采用优质的合金钢材料制造，如Cr12MoV、Cr12和9SiCr等。
在材料选择时需要考虑模具的使用环境和工艺要求，选择合适的材料。
3. 加工制造在模具加工制造过程中，需要采用先进的加工设备和精密的加工工艺，确保模具的加工精度和表面质量。
通常情况下，需要采用CNC加工中心、线切割机等设备进行加工。
4. 热处理模具的热处理过程非常重要，可以有效提高模具的硬度、强度和耐磨性。
常用的热处理工艺包括淬火、回火、渗碳等，需要根据模具的材料和使用要求进行合理选择。

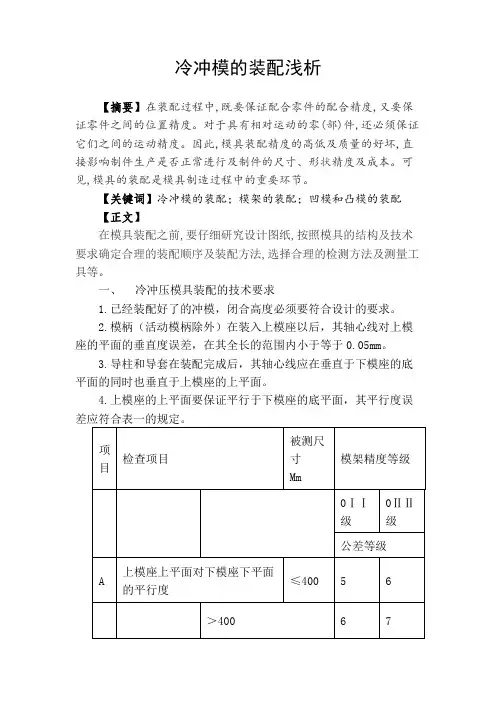

冷冲模的装配浅析
冷冲模的装配浅析【摘要】在装配过程中,既要保证配合零件的配合精度,又要保证零件之间的位置精度。
对于具有相对运动的零(部)件,还必须保证它们之间的运动精度。
因此,模具装配精度的高低及质量的好坏,直接影响制件生产是否正常进行及制件的尺寸、形状精度及成本。
可见,模具的装配是模具制造过程中的重要环节。
【关键词】冷冲模的装配；模架的装配；凹模和凸模的装配【正文】在模具装配之前,要仔细研究设计图纸,按照模具的结构及技术要求确定合理的装配顺序及装配方法,选择合理的检测方法及测量工具等。
一、冷冲压模具装配的技术要求1.已经装配好了的冲模，闭合高度必须要符合设计的要求。
2.模柄（活动模柄除外）在装入上模座以后，其轴心线对上模座的平面的垂直度误差，在其全长的范围内小于等于0.05mm。
3.导柱和导套在装配完成后，其轴心线应在垂直于下模座的底平面的同时也垂直于上模座的上平面。
4.上模座的上平面要保证平行于下模座的底平面，其平行度误差应符合表一的规定。
表一模架分级技术指标5.已经装配完成模架，其上模座在沿导柱进行上、下的移动时以保持平稳且没有阻滞现象出现为最佳。
6.装配完成后的导柱固定端面与下模座下平面保留1～2mm 距离，压入后牢固不松动。
7.凸、凹模的配合间隙要在符合设计要求的前提下沿整个刃口轮廓应均匀一致。
8.卸料及顶件装置活动灵活、正确，以保证出料孔的畅通，从而确保废料不会在冲模内被卡住。
模具要提前在模拟生产条件下进行试验，以保证冲出的制件符合设计要求。
二、模架的装配（一）模柄的装配模柄是中、小型冲压模具用来装夹模具与压力机滑块的连接件，它是装配在上模座板中，常用的模柄装配方式有：1.压入式模柄的装配它与上模座孔采用H7/m6过渡配合并加销钉（或螺钉）防止转动，装配完后将端面在平面磨床上磨平。
该模柄结构简单、安装方便、应用较广泛。
2.旋入式模柄的装配它通过螺纹直接旋入上模座板上而固定，用紧定螺钉防松，装卸方便，多用于一般冲模。
冷冲压工艺与模具设计
第四章 模具设计CAD
正装式复合模
▪ 冲孔废料由上模向下推出，落在 下模表面，需要及时清除，操作 不如倒装式复合模方便，且不太 安全。在冲裁过程中，板料被凸 凹模与下模的弹性顶件器压紧， 故冲出的制件较平整，尺寸精度 也高，适合于薄料冲裁。
▪ 本模具结构紧凑，也较简单。凹 模2被螺钉紧固后，凸模5通过凸 模固定板3也被紧固，这样易保证 同轴度。靠弹性卸料板6卸料。冲 孔废料由推杆8推出，上模通过模 柄9固定在压力机滑块上。
21
This is a photographic template – your photograph should fit precisely within this rectangle.
谢谢！
© 2014 Eaton. All rights reserved.
▪ 该模具采用后侧导柱模架，条料 由右向左送入，操作方便，安装 调试也简便。
凸凹模 落料凹模
19
冲孔凸模
第五章 课堂小结
20
第五章 课堂小结
重点与难点 冷冲压特点、冲压基本工序和内容、模具的分类
作业 列举常用的模具设计软件，并简述其用途和功能。 冲裁模的基本组成部分。 从日常生活中找到一个冲压件，并简述其工艺过程（1-3个工艺）。 学习方法 学习时不但要注意系统学好本学科的基础理论知识，而且要密切联系生产实 际，认真参加实验、实训、课程设计等实践性教学环节，同时还要注意沟通与基 础学科和相关学科知识间的联系，培养综合运用知识分析解决实际问题的能力。
生产条件； 生产批量等
综合分析
分析比较 确定
各因素影响
冲压工艺方案
产品质量 生产效率 模具寿命
9
2.3 冲压工艺方案的确定
冷冲压工艺与模具设计
多工位级进模是一种高效率的冲模，可在一 副模具上完成多个工件的加工。设计时需考 虑工件的排列方式、送料方式、定位精度等 因素，确保生产效率和产品质量。
典型复合模和多工位级进模结构分析
典型复合模结构分析
以落料、冲孔复合模为例，其结构包括上模 、下模和导柱导套等部分。上模装有冲孔凸 模和落料凹模，下模装有卸料板、导料板和 定位销等。工作时，上模下行完成冲孔和落 料工序，废料从卸料板排出。
冷冲压工艺与模具设计
contents
目录
• 冷冲压工艺概述 • 冷冲压模具设计基础 • 冲裁工艺与模具设计 • 弯曲工艺与模具设计 • 拉深工艺与模具设计 • 其他冷冲压工艺与模具设计
01 冷冲压工艺概述
冷冲压定义及特点
冷冲压定义
冷冲压是在常温下利用冲模在压力机 上对材料施加压力，使其产生分离或 变形，从而获得一定形状、尺寸和性 能的产品零件的加工方法。
工序的冲裁模。生产效率高，但结构复杂，制造难度较大，适用于形状
复杂、精度要求高的零件生产。
Байду номын сангаас
04 弯曲工艺与模具设计
弯曲变形过程分析
01
02
03
弹性变形阶段
凸模开始接触坯料并下压， 坯料发生弹性压缩和弯曲。
塑性变形阶段
随着凸模继续下压，坯料 产生塑性变形，弯曲程度 逐渐增大。
校正阶段
弯曲变形完成后，凸模回 程，弯曲件在弹性恢复作 用下得到校正。
复合式拉深模
03
结合多种模具结构的特点，实现多工位连续拉深，提高生产效
率和产品质量。
06 其他冷冲压工艺与模具设 计
成形工艺原理及分类
成形工艺原理
冷冲压成形工艺是利用模具使金属板 材在室温下产生塑性变形，从而获得 所需形状、尺寸和性能的零件的加工 方法。
冲压模具加工工艺流程
冲压模具加工工艺流程冲压模具，是在冷冲压加工中，将材料(金属或非金属)加工成零件(或半成品)的一种特殊工艺装备，称为冷冲压模具(俗称冷冲模)。
小编给大家整理了关于冲压模具加工工艺流程，希望你们喜欢!五金冲压模具制作流程一.毛胚材料加工：1.铣六面对角尺(垂直度误差不大于0.1/300)，同一付模具材料长宽尺寸一致即可，厚度留0.2mm磨量(需淬火件留0.5mm磨量);棱边倒角。
2.磨上下两平面，(需淬火工件留0.3mm)二.机加工：1.根据图纸分别钻、攻各螺钉牙孔及过孔以及穿丝孔等;2.铣各漏料孔或成形部分;3.热处理后，工件需磨上下两平面及基准边;4.车加工各回转件，公差按图要求。
☆☆所有销钉孔都不能先加工：需热处理的钻穿丝孔，其余都在装配是配钻、铰三.线割：按图纸规定的配合要求线割各个成型部分。
导柱、导套与模架紧配合;冲头与固定板过渡配合;销钉与各孔均为过渡配合。
四.装配：1.先按图装配模架，确保导柱、导套与模架垂直并运动顺畅;2.在模架上先固定凹模，按图纸给定间隙将相应厚度的铜皮均匀地放在凹模周边，再装入凸模，试冲纸片确定四周毛刺均匀后，紧固凸、凹模并配打销钉。
(如果是复合模，还需对好冲头间隙再固定凸、凹模)。
3.之后再装好卸料及顶出机构五.模具整体加工顺序：1.优先加工需要热处理的工件2.其次加工.需要线切割的工件3.然后加工模架部件即上托和底座4.再后加工其它部件。
5.装配、试模冲压模具的分类根据工艺性质分类a.冲裁模沿封闭或敞开的轮廓线使材料产生分离的模具。
如落料模、冲孔模、切断模、切口模、切边模、剖切模等。
b.弯曲模使板料毛坯或其他坯料沿着直线(弯曲线)产生弯曲变形，从而获得一定角度和形状的工件的模具。
c.拉深模是把板料毛坯制成开口空心件，或使空心件进一步改变形状和尺寸的模具。
d.成形模是将毛坯或半成品工件按图凸、凹模的形状直接复制成形，而材料本身仅产生局部塑性变形的模具。
如胀形模、缩口模、扩口模、起伏成形模、翻边模、整形模等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷冲压模具装配工艺规范
操作者必须受过冲压模具装配的专业培训，并通过专业考核合格取得上岗证后，才有资格进行冲压模具装配，在模具装配的过程中，必须遵守以下规程：
一、技术要求：
．装配好的模具其外形尺寸应符合图纸规定的要求；
．上模座的上平面与下模座的底面必须平衡，一般要求在长度上误差不大于上模沿导柱上下滑动应平稳、灵活、无阻滞。
．凸模和凹模的配合间隙应符合图纸要求，周围间隙应均匀一致；凸凹模的工作行程应符合技术要求；
．对于圆孔凹模，在钻线切割工艺孔时，应一并将漏料孔钻出（若有因工艺问题不能预先钻出，则按工艺要求执行）；装配好的模具，落料孔或出屑槽应畅通无阻，保证制件或废料能自由排出；
．模柄的圆柱部分应与上模座上平面垂直；
．导柱和导套之间的相对滑动平稳而均匀，无歪斜和阻滞现象；
．钻孔、铰孔、攻丝的技术要求：
1）对需进行镗削加工的精密孔，在其预孔时应按下表留取镗削余量；
2）作固定销孔时，应按如下的要求执行：
①程序：先钻预孔（留～余量），然后扩孔（留～余量）；最后铰削至所需的孔径要求（包括精度和粗糙度）。
②原则：
a.对于定位要求较高的模具（如两器端板冲孔切角模），其固定销孔钻，扩后应采用手工铰出，以保证精度要求；对于其它模具，可采用机铰方式铰出，但应选择合适的加工参数；
. 对于淬硬件的固定孔，应在淬硬前在相应的位置上个铰预配镶件（材料钢）装上，然后再在镶件上制出销孔（要保证对中）。
．各零件外形棱边（工作棱边除外）及销孔，螺钉沉孔必须倒角；
．冲裁模具，其凸凹模具在装配前必须先用油石进行修磨；
．各种附件应按图纸要求装配齐备；
．模具在压力机上的安装尺寸需符合选用设备的要求，起吊零件安全可靠；
．模具应在生产的条件下试模，试模所得制件应符合工序图要求，并能稳定地冲出合格的制件。
二、装配程序：
．装配前必须仔细分析研究图纸，根据模具的结构特点和技术要求，确定合理的装配程序和装配方法。
．装配前须认真按图检查模具零件的加工质量，合格的投入装配，不合格返工或重制。
．装配过程中，不能用手锤直接敲打模具零件，而用紫铜棒进行。
．装配步骤：
）模柄装配：先将模柄按配合要求压装在上模座上，并用精密直角尺检查模柄相对上模座上平面的垂直公差小于：；然后钻定位销孔并装配定位销，车模柄时控制好级位尺寸，保证模柄端面与上模座持平或低～。
）①压入式——导向件装配；
②螺钉紧固式——导柱、导套的装配：导柱、导套与下模座、上模座均采用基孔制过盈配合装配；装配时用手锤垫着铜棒分别将导柱、导套打入下、上模座上；装配也后检查其垂直度，若不符合要求则应重新配制。
）上模装配（凸模装配）：凸模与固定板采用配合，若无台阶的凸模，还要求涂上厌氧胶以增强其结合力；若是直接用螺钉联接的，则应注意其位置准确度，并保证联接牢固。
上模装配好后，应检查其相互间的垂直度，然后将固定板的上平面与凸模尾部一齐磨平；为了保证凸模刃口锋利和平齐（指冲裁模）应将凸模的工作端面磨平。
）卸料板装配：卸料板起压料和卸料作用。
装配时应保证它与凸模之间有适当的间隙，其装配方法是：将卸料板套入已装在固定板上的凸模内，在固定板之间垫上平行垫块，并用平行夹将它夹紧，然后按卸料板上的沉孔在固定板上投窝，拆开后钻、攻固定板上的螺孔。
）凹模装配：将凹模放在下模座上，根据外形或标记线找正凹模在下模座上的位置，将凹模上的螺栓通过孔位置投在下模座上，并标出漏料孔位置，钻孔、攻丝，加工出漏料孔，将凹模用螺钉固定在下模座上，按凹模上的销孔的位置，钻铰下模座上的销孔，打入定位销。
）装配凸模固定板：将压在固定板上凸模小心放入凹模型孔内（型面上），并在固定板与凹模间垫上适当高度的等高铁。
粗调凸、凹模间的相对位置后，将上模座放在凸模固定板上，并将上模座和固定板夹紧。
由导柱上取下后，在上模座上投螺钉孔，拆开后钻孔。
）调整模具间隙：用透光法或垫片法检查凸、凹模间隙分布是否均匀，如有偏差应用于手锤轻敲固定板的侧边，调整凸模相对位置，使间隙趋于均匀，然后拧紧螺钉。
）装配附件：装配橡胶或弹簧以及其他附件。
）对一些加工时难于倒角的异形边或装模后方能倒角的拼件，由钳工装配后进行倒角。
三、试模：
．试模前的模具必须进行退磁；
．尽可能按工装总图所指明的规格选定试模用冲床，如不满足，应根据设备标准检查装夹位置是否合适；
．将模具装上冲床，安装时应保证模具的上模座的上平面和下模座的下底面分别与冲床滑块及工作台贴平整，并码夹牢固；
．调整试模：将滑块行程调到适合程度，放上合符材质及尺寸规格的板料，然后试冲，。
